آموزش تعویض پلیت محافظ صفحه نمایش گوشی آیفون 7 اپل

دیاگ همراه در این بخش از سلسله قسمت های تعمیرات گوشی آیفون به بررسی نکاتی در خصوص تعویض پلیت محافظ صفحه نمایش گوشی آیفون 7 اپل می پردازد. در پشت صفحه نمایش گوشی آیفون 7 یک پلیت محافظ فلزی قرار داده شده که مقاومت تاچ و ال سی دی دستگاه را برابر ضربه و همچنین نفوذ آب بیشتر می‌کند. در برخی شرایط لازم است که به دلیل شکستگی، خمیدگی یا از دست رفتن کارایی این پلیت، نسبت به تعویض آن اقدام کنید. تعویض پلیت محافظ صفحه نمایش گوشی آیفون 7 کار سختی نیست اما مراحل نسبتا طولانی دارد. بنابراین باید زمان بیشتری برای تعویض پلیت محافظت صفحه نمایش گوشی آیفون 7 صرف شود. فراموش نکنید که برای باز کردن گوشی آیفون 7 باید چسب های ضد آبی که در اطراف بدنه آن بکار رفته‌اند را از بین ببریم و این کار منجر به از بین رفتن خاصیت ضد آب گوشی می‌شود. پس حتما بعد از تعویض پلیت محافظ صفحه نمایش گوشی آیفون 7، لاستیک های ضد آب را هم به بدنه دستگاه وصل کنید تا خاصیت ضد آب بودن آن احیا شود. در ادامه این مطلب در وبسایت دیاگ همراه می‌خواهیم به آموزش مرحله به مرحله نحوه تعویض پلیت محافظ صفحه نمایش گوشی آیفون 7 بپردازیم.



چنانچه در رابطه با هر یک از مراحل شرح داده شده مشکلی به وجود آمد یا سوالی داشتید، می‌توانید با مراجعه به صفحه ثبت سفارش آنلاین تعمیرات گوشی موبایل در شرکت دیاگ همراه، از آن ها راهنمایی دقیق تری بخواهید یا سفارش تعمیر و تعویض پلیت محافظ صفحه نمایش گوشی آیفون 7 اپل خود را به ثبت برسانید و انجام تعمیرات را به کارشناسان خبره این مرکز واگذار کنید و در کوتاه ترین زمان ممکن، گوشی تعمیر شده خود را درب منزل تحویل بگیرید.



قطعات اصلی مورد نیاز برای تعویض پلیت محافظ صفحه نمایش گوشی آیفون 7 اپل:



مرحله اول: باز کردن پیچ‌های لبه پایین

• نکته: شارژ بودن کامل باتری دستگاه می‌تواند احتمال بروز حوادثی مثل انفجار و آتش گرفتن بر اثر وارد شدن ضربه به باتری را افزایش دهد. بنابراین توصیه می‌کنیم حتما پیش از شروع پروسه تعویض پلیت محافظ صفحه نمایش آیفون 7، شارژ باتری آن را خالی و به کمتر از 25 درصد برسانید.

• آیفون 7 مد نظر را خاموش کنید.

• با استفاده از پیچ گوشتی P2 دو پیچ 3.4 میلیمتری لبه پایین دستگاه را باز کنید.

مرحله دوم: گرما دادن به لبه زیرین

• برای اینکه خاصیت چسبندگی لاستیک آب بندی بکار رفته در لبه زیرین آیفون 7 را کمی ضعیف کنید، با استفاده از هیتر، سشوار یا iOpener به این قسمت از بدنه گوشی گرما بدهید. دقت کنید که مقدار این گرما نباید چندان زیاد باشد و بهتر است به صورت یکنواخت و تدریجی به لبه زیرین آیفون وارد شود.

• نکته: بعد از تعویض پلیت محافظ صفحه نمایش آیفون 7 باید بار دیگر لاستیک های آب بندی جدیدی را به دستگاه وصل کنید، چرا که در حین مراحل باز کردن گوشی تمام لاستیک های آب بندی آن متلاشی می‌شوند و آیفون 7 خاصیت ضد آب خود را از دست می‌دهد.

مرحله سوم: وصل کردن ساکشن کاپ

• ساکشن کاپ را به گونه‌ای بر روی صفحه نمایش آیفون 7 وصل کنید که بیشتر نزدیک به دکمه هوم (Home) یا همان لبه زیرین دستگاه باشد.

• نکته: به هیچ وجه نباید ساکشن کاپ با دکمه هوم آیفون برخورد داشته یا بر روی آن قرار گیرد.

مرحله چهارم: متلاشی کردن لاستیک آب بندی لبه تحتانی با پیک

• در این مرحله باید لاستیک آب بندی لبه زیر یا تحتانی آیفون 7 را شل کنیم. برای انجام این کار ابتدا از پیک استفاده کنید. آیفون 7 را بر روی یک سطح صاف قرار دهید و ساکشن کاپ را با نیروی یکنواخت و نه چندان زیاد به سمت بالا بکشید تا مابین شیار اتصال پنل رو و زیر آیفون 7 در لبه زیرین یک شکاف کوچک ایجاد شود. به محض اینکه این شکاف را مشاهده کردید پیک را به درون آن فرو کنید. به دلیل باریک بودن (ضخامت کم) به راحتی شاهد ورود آن به داخل شیار ایجاد شده خواهید بود.

• بعد از وارد کردن پیک به داخل شیار، به تدریج سعی کنید پیک را در داخل آن به صورت افقی حرکت دهید. برای راحت تر شدن این کار به صورت همزمان که پیک را حرکت می‌دهید، ساکشن کاپ را هم به سمت بالا بکشید، اما به هیچ وجه نیروی کششی زیادی از طریق ساکشن کاپ به پنل روی آیفون وارد نکنید. با انجام این کار لاستیک آب بندی لبه زیرین خاصیت چسبندگی خود را به مقدار زیادی از دست می‌دهد و شکاف لبه زیرین محسوس تر می‌شود. در این مرحله باید نوک اسپاتول یا اسپاجر را وارد این شکاف کنید.

• نکته: خاصیت چسبندگی لاستیک های آب بندی که در آیفون 7 بکار رفته‌اند بسیار قوی است. بنابراین برای از بین بردن آن ها عجله نکنید و حداقل چند دقیقه با پیک در لبه زیرین دستگاه بازی کنید. همچنین بعد از وارد کردن نوک اسپاتول به شکاف لبه زیرین، به هیچ عنوان نوک اسپاتول را به سمت بالا یا پایین متمایل نکنید (یعنی حرکت عمودی نداشته باشید). این کار ممکن است منجر به آسیب زدن به قطعات سخت افزاری آیفون 7 و ایجاد زدگی در لبه زیرین آن شود.



مرحله پنجم: متلاشی کردن چسب آب بندی لبه تحتانی با اسپاتول

• اسپاتول را به آرامی و به صورت افقی در شکاف لبه زیرین آیفون 7 حرکت دهید تا لاستیک های آب بندی موجود در این قسمت کاملا از بین بروند. برای ساده تر شدن مسئله می‌توانید ساکشن کاپ را هم به سمت بالا بکشید اما به هیچ وجه نیروی زیادی به ساکشن کاپ وارد نکنید. حرکت افقی اسپاتول در لبه زیرین آیفون را تا جایی ادامه دهید که تقریبا هیچ مقاومتی از سوی لاستیک های آب بندی لبه زیرین دستگاه احساس نکنید.

مرحله ششم: از بین بردن لاستیک آب بندی لبه چپ

• بعد از شل شدن کامل لبه زیرین آیفون 7، به آرامی و به تدریج اسپاتول را به لبه سمت چپ بدنه دستگاه منتقل کنید و با حرکت دادن آن سعی کنید لاستیک آب بندی لبه چپ دستگاه را هم از بین ببرید. در این مرحله هم می‌توانید با کشیدن همزمان ساکشن کاپ به سمت بالا به پیشروی اسپاتول کمک کنید. در پایان این مرحله باید اسپاتول به راحتی در لبه سمت چپ آیفون 7 حرکت داشته و لاستیک آب بندی این قسمت خاصیت چسبندگی خود را از دست داده باشد.

• نکته: برای از بین بردن لاستیک آب بندی لبه سمت چپ آیفون 7 عجله نکنید و به تدریج پیش بروید. به هیچ عنوان نوک اسپاتول را به صورت عمومی در این قسمت حرکت ندهید ( بالا و پایین نکنید)، چرا که این کار می‌تواند منجر به آسیب زدن به قطعات سخت افزاری دستگاه شود.

مرحله هفتم: از بین بردن لاستیک آب بندی لبه راست

• بعد از اینکه لاستیک آب بندی لبه سمت چپ آیفون با حرکت افقی اسپاتول کاملا خاصیت چسبندگی خود را از دست دادند، اسپاتول را از لبه سمت چپ به لبه زیرین و سپس لبه راست دستگاه منتقل کنید. حالا دقیقا به شیوه مشابهی که لبه سمت چپ آیفون 7 را شل کردید، لبه سمت راست آن را هم با حرکت افقی اسپاتول شل کنید. در این مرحله هم می‌توانید مثل مرحله قبل از ساکشن کاپ برای اعمال نیروی عمودی و ساده تر شدن پروسه متلاشی کردن لاستیک آب بندی لبه سمت راست استفاده نمایید.

• نکته: باز هم تاکید می‌کنیم که نوک اسپاتول را به هیچ وجه به صورت عمودی حرکت ندهید (بالا و پایین نکنید). در پایان این مرحله باید لبه های سمت راست، چپ و زیرین آیفون کاملا شل بوده و لاستیک آب بندی این قسمت ها خاصیت چسبندگی خود را از دست داده باشند.

مرحله هشتم: تست آماده بودن سه لبه دستگاه

• در این مرحله باید لبه های زیر، راست و چپ آیفون 7 کاملا شل شده باشند. برای تست کردن این مسئله، آیفون 7 را بر روی یک سطح صاف قرار دهید و ساکشن کاپ را به آرامی و با نیروی یکنواخت به سمت بالا بکشید. در این شرایط باید لبه های زیر، راست و چپ دستگاه مقاومتی برای جدا شدن دو پنل رو و زیر نشان ندهند. اگر در قسمتی از این لبه ها چسبندگی و مقاومت احساس کردید، باید با استفاده از اسپاتول لاستیک آب بندی آن قسمت را مجددا متلاشی کنید.

• نکته: این مرحله فقط برای تست شل بودن کامل لبه های سمت راست، زیر و چپ آیفون 7 انجام می‌شود. به هیچ عنوان در حین انجام این تست نیروی زیادی به ساکشن کاپ وارد نکنید یا سعی نکنید که کاملا پنل بالایی گوشی را جدا نمایید، چرا که هنوز کابل‌ها و کانکتورهایی وجود دارند که پنل‌های دستگاه را به یکدیگر متصل کرده‌اند و لبه فوقانی آیفون 7 هم هنوز از لاستیک های آب بندی بهره می‌برد. پس به محض اینکه مطمئن شدید لبه های سمت راست، چپ و زیرین آیفون کاملا شل هستند، اعمال نیرو به ساکشن کاپ را متوقف کنید.

مرحله نهم: برداشتن ساکشن کاپ

• با استفاده از برجستگی که بر روی ساکشن کاپ تعبیه شده، آن را از آیفون 7 جدا کنید.

مرحله دهم: شل کردن لبه فوقانی با پیک

• با در این مرحله باید با استفاده از پیک، لاستیک آب بندی لبه فوقانی آیفون 7 را هم از بین ببرید. برای انجام این کار پیک را در گوشه سمت راست و بالای آیفون فرو کنید و به تدریج آن را به سمت لبه فوقانی دستگاه حرکت دهید. با بازی دادن پیک در لبه فوقانی، لاستیک آب بندی این بخش را هم کامل از بین ببرید.

مرحله یازدهم: باز کردن کتابی پنل فوقانی

• آیفون 7 مورد نظر را بر روی یک سطح صاف قرار دهید و به آرامی پنل فوقانی (نمایشگر) آن را از سمت چپ به سمت راست باز کنید.

• نکته: به هیچ عنوان سعی نداشته باشید که پنل رو و زیر آیفون 7 را در این مرحله کاملا جدا کنید، چرا که هنوز اتصالاتی مابین این دو بخش از دستگاه وجود دارند.

مرحله دوازدهم: باز کردن پیچ های براکت باتری

• چهار پیچی که در عکس نمایش داده شده‌اند را با استفاده از پیچ گوشتی سه سو Y000 باز کنید. سه پیچ 1.2 میلیمتری و یک پیچ 2.4 میلیمتری که به ترتیب با رنگ های قرمز و نارنجی در عکس نمایش داده شده‌اند، باید در این مرحله باز شوند.

مرحله سیزدهم: جدا کردن براکت باتری

• با استفاده از پنس، براکت یا محافظ کانکتورهای باتری را بردارید.

مرحله چهاردهم: جدا کردن کانکتور باتری

• نوک اسپاتول را مثل عکس های نمایش داده شده در زیر کانکتور باتری قرار دهید و به آرامی نوک اسپاتول را به سمت بالا بکشید تا کانکتور باتری از روی مادربرد جدا شود.

مرحله پانزدهم: جدا کردن کانکتور های صفحه نمایش

• با نوک اسپاتول دو کانکتوری که در عکس ها نمایش داده شده را هم از مادربرد جدا کنید. این کانکتور ها اتصال دهنده صفحه نمایش به مادربرد آیفون 7 هستند.

• نکته: بعد از تعویض پلیت محافظ صفحه نمایش آیفون 7 و در حین بستن دستگاه نیاز خواهد بود که بار دیگر این کانکتور ها را به مادربرد وصل کنید. برای انجام این کار نباید به وسط کانکتور نیرو وارد کنید و باید از یک ترفند ساده استفاده نمایید. بدین منظور کانکتور را بر روی سوکت خود روی مادربرد قرار داده و به یک سمت آن فشار کمی وارد کنید تا صدای تیک بشنوید. سپس به سر دیگر کانکتور فشار وارد کنید تا بار دیگر صدای تیک بشنوید. به همین سادگی کانکتور به مادربرد وصل می‌شود.

مرحله شانزدهم: جداسازی پیچ و براکت بخش سنسورها

• دو پیچ 1.3 میلیمتری که در عکس نمایش داده‌ایم را با استفاده از پیچ گوشتی فیلیپس باز کنید.

• براکت را بعد جدا کردن پیچ ها بردارید.

مرحله هفدهم: جداسازی کانکتور بخش سنسورها

• نوک اسپاتول را زیر کانکتور بخش سنسورها قرار دهید و آن را به سمت بالا بکشید تا کانکتور از روی مادربرد جدا شود.

مرحله هجدهم: جداسازی پنل فوقانی (صفحه نمایش)

• حال می‌توانید پنل فوقانی آیفون 7 را کاملا جدا کنید. اگر تمایل داشتید می‌توانید در همین بخش توقفی داشته و لاستیک های آب بندی اطراف آیفون 7 را به پنل زیرین آن وصل کنید تا خاصیت ضد آب بودن دستگاه احیا شود.

مرحله نوزدهم: باز کردن پیچ های براکت تاچ آیدی

• با استفاده از پیچ گوشی Y000 سه پیچ نمایش داده شده در عکس را باز کنید. پیچ قرمز رنگ 1.1 میلیمتری بوده و پیچ های نارنجی رنگ 1.3 میلیمتری هستند.

مرحله بیستم: برداشتن براکت تاچ آیدی

• براکت یا محافظ تاچ آیدی را با پنس بردارید.

مرحله بیست و یکم: جدا کردن کانکتور تاچ آیدی

• پنل روی آیفون 7 را به گونه‌ای روی میز کار قرار دهید که تاچ آیدی آن به بدن شما نزدیک باشد. سپس دقیقا مثل عکس بالا، نوک اسپاتول یا یک قاب باز کن را در لبه سمت چپ کانکتور تاچ آیدی قرار داده و به آرامی نیرویی به سمت بالا به آن وارد کنید تا لبه سمت چپ کانکتور بلند شود.

• نکته: اگر احساس کردید که کابل های کانکتور هم در این مرحله سعی در بلند شدن دارند، با انگشت خود این کابل ها را نگه دارید و فقط کانکتور تاچ آیدی را به شیوه نمایش داده شده جدا کنید.

مرحله بیست و دوم: قطع کردن اتصال کانکتور صفحه نمایش به تاچ آیدی

• یک کانکتور دقیقا در مسیر جداسازی تاچ آیدی آیفون 7 قرار دارد که در واقع تاچ آیدی را به صفحه نمایش وصل کرده است. در این مرحله باید این کانکتور را جدا کنید. بدین منظور نوک اسپاتول یا یک قاب باز کن را در زیر کانکتور مورد نظر قرار دهید و به آرامی به سمت بالا بکشید تا باز شود.

• نکته: این مرحله از کار اهمیت بالایی دارد و باید با دقت زیادی انجام شود تا هیچ آسیبی به تاچ آیدی وارد نشود. اگر تاچ آیدی آیفون 7 شما آسیب ببند با مشکل عمده‌ای مواجه می‌شوید. دقت داشته باشید که در این مرحله فقط اتصال مابین کانکتور تاچ آیدی و نمایشگر آیفون 7 را قطع می‌شود و جداسازی کاملی در این راستا صورت نمی‌پذیرد.

مرحله بیست و سوم: گرما دادن به لبه بخش تاچ آیدی

• برای اینکه خاصیت چسبندگی چسب هایی که در لبه زیرین آیفون 7 و برای اتصال تاچ آیدی به این قسمت بکار رفته‌اند را از بین ببرید، با استفاده از iOpener یا سشوار کمی به این قسمت گرمای یکنواخت بدهید.

مرحله بیست و چهارم: جدا کردن کابل تاچ آیدی

• آیفون 7 را روی سطح صافی قرار دهید، به گونه‌ای که تاچ آیدی آن مثل عکس بالا نزدیک به شما باشد. سپس پیک را به آرامی در لبه سمت راست کابل تاچ آیدی فرو ببرید و با بازی کردن آرام و تدریجی، کابل تاچ آیدی را کاملا از محل چسبانده شده روی بدنه آیفون جدا کنید.

• نکته: این مرحله از کار را با دقت خاصی انجام دهید تا هیچ آسیبی به تاچ آیدی و کابل آن وارد نشود. به هیچ وجه برای جدا کردن کابل تاچ آیدی عجله نکنید.

مرحله بیست و پنجم: جدا سازی تاچ آیدی

• می‌توانید تاچ آیدی را از صفحه نمایش (پنل فوقانی) آیفون 7 جدا کنید.

مرحله بیست و ششم: باز کردن پیچ های براکت اسپیکر مکالمه

• دو پیچ 2.6 میلیمتری و یک پیچ 1.7 میلیمتری براکت اسپیکر مکالمه آیفون 7 را با استفاده از پیچ گوشتی فیلیپس باز کنید.

مرحله بیست و هفتم: جداسازی براکت اسپیکر مکالمه

• براکت اسپیکر مکالمه آیفون 7 را جدا کنید.

مرحله بیست و هشتم: کنار زدن دوربین سلفی و کابل آن

• کابل و مجموعه دوربین سلفی آیفون 7 را از مسیر اسپیکر مکالمه خارج کنید.

• نکته: در این مرحله دقت کافی را به خرج دهید تا به کابل و سنسور دوربین سلفی آیفون 7 هیچ آسیبی وارد نشود.

مرحله بیست و نهم: باز کردن پیچ های اسپیکر مکالمه

• دو پیچ نمایش داده شده در عکس را با استفاده از پیچ گوشتی فیلیپس باز کنید. پیچ قرمز رنگ 1.9 میلیمتری بوده و پیچ نارنجی 2.5 میلیمتری است.

مرحله سی‌ام: جداسازی اسپیکر مکالمه

• اسپیکر مکالمه آیفون 7 را جدا کنید.

مرحله سی و یکم: جدا کردن سنسور نور محیط

• با نوک اسپاتول سنسور نور محیط را از پنل فوقانی جدا کنید. این کار را دقیقا مشابه با عکس ضمیمه شده انجام دهید.

مرحله سی و دوم: گرما دادن به لبه فوقانی

• با استفاده از iOpener یا سشوار به لبه فوقانی آیفون و بخش سنسورهای آن در پنل رو (نمایشگر) گرما دهید. سعی کنید از حرارت ملایم و یکنواخت استفاده کنید. این کار منجر می‌شود تا خاصیت چسبندگی چسبی که برای اتصال کابل های دوربین سلفی به بدنه آیفون 7 استفاده شده از بین برود.

مرحله سی و سوم: جدا کردن تدریجی کابل دوربین سلفی

• پنل بالا (نمایشگر) آیفون 7 را به گونه‌ای روی میز کار قرار دهید که لبه فوقانی آن (محلی که سنسور دوربین سلفی در آن واقع شده) مثل عکس در نزدیکی شما قرار بگیرد. به آرامی پیک را از گوشه سمت راست به زیر کابل سنسور دوربین سلفی فرو کنید و به تدریج رو به سمت جلو حرکت داشته باشید. حرکت رو به جلو را تا جایی ادامه دهید که مثل عکس به محل نصب پیچ های اسپیکر مکالمه برسید.

مرحله سی و چهارم: جدا کردن کامل کابل دوربین سلفی

• پیک را با کمی زاویه در زیر کابل دوربین سلفی و قسمتی که پیچ های اسپیکر مکالمه قرار دارند فرو کنید و به آرامی آن را به سمت جلو پیش ببرید تا مثل عکس های ضمیمه شده کابل دوربین سلفی به صورت کامل جدا شود.

مرحله سی و پنجم: جدا کردن کامل دوربین سلفی

• دوربین سلفی را کاملا از پنل رو (نمایشگر) آیفون 7 جدا کنید.

مرحله سی و ششم: باز کردن پیچ های پلیت محافظ صفحه نمایش

• شش پیچ سه سویی که در اطراف پنل روی آیفون 7 وجود دارند و کیپ کننده پلیت محافظ صفحه نمایش به پنل فوقانی دستگاه هستند را با استفاده از پیچ گوشتی Y000 باز کنید.

مرحله سی و هشتم: شل کردن لبه زیرین پلیت محافظ

• پیک را به لبه زیرین پلیت محافظ صفحه نمایش آیفون 7 فرو کنید و به آن نیروی عمودی و افقی کمی وارد نمایید تا پلیت کاملا لق شود.

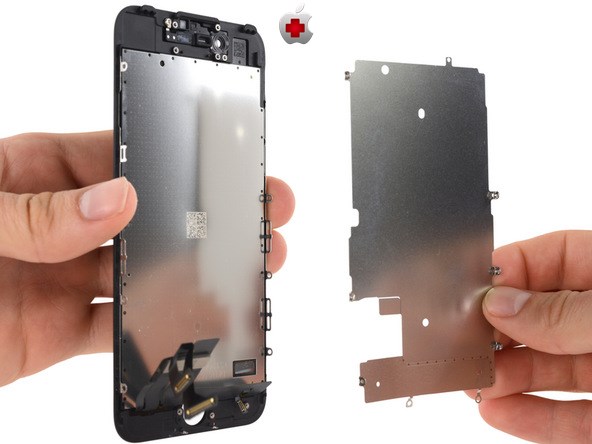

مرحله سی و نهم: جدا کردن و تعویض پلیت محافظ صفحه نمایش آیفون 7

• پلیت محافظ صفحه نمایش آیفون 7 را بردارید و آن را تعویض کنید.

• می‌توانید تمام مراحل تعمیر موبایل که شرح داده شده را از انتها به ابتدا برای بستن دستگاه و تکمیل پروسه تعویض پلیت محافظ صفحه نمایش آیفون 7 طی کنید.

• نکته: در حین برداشتن کامل پلیت از روی صفحه نمایش دقت کنید که آسیبی به کابل های نمایشگر وارد نشود.



به منظور بستن گوشی باید مراحلی که در این مقاله دیاگ همراه شرح داده شدند را به ترتیب از انتها به ابتدا انجام دهید.



اگر برای تعویض پلیت محافظ صفحه نمایش گوشی آیفون 7 اپل خود با مشکل رو به رو شدید، می‌توانید ضمن تماس از طریق راه های ارتباطی تعیین شده، راهنمایی دقیق تری بخواهید یا از طریق صفحه ثبت سفارش آنلاین تعمیرات گوشی موبایل در سایت دیاگ همراه سفارش خود را به ثبت رسانده و انجام این تعمیر را به کارشناسان مرکز دیاگ همراه واگذار کنید و از یک تعمیر سریع، مطمئن و کم هزینه لذت ببرید.
