تعویض ویبراتور آیفون 7
آموزش تعویض موتور ویبره یا ویبراتور گوشی آیفون 7 اپل
دیاگ همراه در این بخش از سلسله قسمت های تعمیرات گوشی آیفون به بررسی نکاتی در خصوص تعویض موتور ویبره یا ویبراتور گوشی آیفون 7 اپل می پردازد. اگر گوشی آیفون 7، ویبره یا هشدار لرزشی ارائه نکند، ویبراتور آن نیاز به تعویض دارد. تعویض ویبراتور (موتور ویبره) گوشی آیفون 7 پروسه چندان پیچیده‌ای را شامل نمی‌شود و شاید دشوارترین بخش آن مربوط به باز کردن دو پنل رو و عقب دستگاه باشد. در نظر داشته باشید که برای باز کردن دو پنل رو و عقب گوشی آیفون 7 لازم است لاستیک های آب بندی آن متلاشی شوند و این کار منجر به از دست رفتن خاصیت ضد آب گوشی می‌شود. بنابراین بعد از تعمیر گوشی آیفون 7 و تعویض ویبراتور آن باید حتما لاستیک آب بندی جدیدی را به آن اضافه کنید تا به این صورت خاصیت ضد آب آن بار دیگر احیاء شود. در ادامه این مطلب در وبسایت دیاگ همراه می‌خواهیم به آموزش مرحله به مرحله نحوه تعویض موتور ویبره یا ویبراتور گوشی آیفون 7 بپردازیم.
چنانچه در رابطه با هر یک از مراحل شرح داده شده مشکلی به وجود آمد یا سوالی داشتید، می‌توانید با مراجعه به صفحه ثبت سفارش آنلاین تعمیرات گوشی موبایل در شرکت دیاگ همراه، از آن ها راهنمایی دقیق تری بخواهید یا سفارش تعمیر و تعویض موتور ویبره یا ویبراتور گوشی آیفون 7 اپل خود را به ثبت برسانید و انجام تعمیرات را به کارشناسان خبره این مرکز واگذار کنید و در کوتاه ترین زمان ممکن، گوشی تعمیر شده خود را درب منزل تحویل بگیرید.
قطعات اصلی مورد نیاز برای تعویض موتور ویبره یا ویبراتور گوشی آیفون 7 اپل:
- موتور ویبره آیفون 7
- باتری آیفون 7
- اسپیکر مکالمه آیفون 7
- تاچ ال سی دی آیفون 7
- دوربین جلو آیفون 7
- بازر آیفون 7
- فلت شارژ آیفون 7
- اسلات سیم‌کارت آیفون 7
مرحله اول: باز کردن پیچ‌های لبه زیرین
-
نکته: قبل از اینکه پروسه تعویض ویبراتور آیفون 7 را آغاز کنید، شارژ باتری آن را به کمتر از 25 درصد برسانید. این کار منجر می‌شود تا ریسک بروز حوادثی همچون انفجار و آتش گرفتن باتری در اثر ضربات ناگهانی کاهش یابد، چرا که هر چه یک باتری لیتیوم یونی بیشتر شارژ باشد، بیشتر مستعد انفجار و آتش گرفتن است.
-
آیفون 7 تعمیری را کاملا خاموش کنید.
-
دو پیچ 3.4 میلیمتری لبه زیرین گوشی را با استفاده از پیچ گوشتی مخصوص P2 باز کنید.
مرحله دوم: اعمال گرما به لبه زیرین آیفون
-
برای اینکه خاصیت چسبندگی لاستیک آب بندی که در لبه زیرین آیفون 7 تعبیه شده از بین برود یا حداقل تضعیف شود، لازم است به لبه زیرین گوشی گرما دهید. اعمال گرما را می‌توانید با استفاده از سشوار یا iOpener در این بخش صورت دهید. گرما را به صورت یکنواخت و ملایم به لبه زیرین آیفون 7 وارد کنید.
-
نکته: در نظر داشته باشید که متلاشی کردن لاستیک آب بندی آیفون 7 منجر به از بین رفتن خاصیت ضد آب گوشی می‌شود. بنابراین باید بعد از تعویض ویبراتور (موتور ویبره) آن و انجام تعمیرات مورد نظرتان، بار دیگر لاستیک آب بندی جدیدی را در گوشی نصب نمایید.
مرحله سوم: وصل کردن ساکشن کاپ
-
ساکشن کاپ را مثل عکس ضمیمه شده به گونه‌ای بر روی صفحه نمایش آیفون 7 تعمیری بچسبانید که بیشتر نزدیک به دکمه هوم باشد.
-
نکته: ساکشن کاپ به هیچ وجه نباید بر روی دکمه هوم چسبانده شده یا حتی با لبه آن در تماس باشد.
مرحله چهارم: شروع متلاشی کردن لاستیک آب بندی لبه زیرین
- آیفون 7 تعمیری را روی یک سطح صاف قرار دهید و ساکشن کاپ را به گونه‌ای به سمت بالا بکشید که تمرکز نیرو بر روی لبه زیرین آن باشد. به محض اینکه شکاف کوچکی در لبه زیرین آیفون ایجاد شد، پیک را به داخل آن شکاف فرو کنید و به آرامی آن را در راستای افقی حرکت دهید. بعد از چند بار حرکت رفت و برگشتی پیک، نوک پهن اسپاتول را در شکاف لبه زیرین گوشی فرو کنید. انجام این کار با کشیدن همزمان ساکشن کاپ به سمت بالا ساده‌تر می‌شود. به این نکته دقت کنید که به هیچ عنوان نوک اسپاتول را در لبه زیرین آیفون تعمیری بالا و پایین نکنید، چرا که این کار ممکن است منجر به آسیب زدن به قطعات سخت افزاری گوشی شود.
مرحله پنجم: متلاشی کردن لاستیک آب بندی لبه زیرین
-
نوک اسپاتول را در شکاف لبه زیرین آیفون 7 به صورت افقی حرکت دهید و این کار را به طور رفت و برگشت تکرار کنید تا لاستیک آب بندی لبه زیرین گوشی از بین برود. برای ساده تر شدن کار می‌توانید به صورت همزمان با حرکت اسپاتول، ساکشن کاپ را هم به سمت بالا بکشید. بازی کردن با اسپاتول در لبه زیرین آیفون را تا جایی ادامه دهید که حس کنید لاستیک آب بندی لبه زیرین گوشی کاملا از بین رفته است.
-
نکته: لاستیک آب بندی که برای ضد آب کردن آیفون 7 در لبه های آن بکار رفته بسیار محکم بوده و خاصیت چسبندگی بالایی دارد. برای از بین بردن این لاستیک ها عجله نکنید و با دقت عمل نمایید.
مرحله ششم: متلاشی کردن لاستیک آب بندی لبه سمت چپ
-
بعد از شل شدن کامل لبه زیرین آیفون 7، اسپاتول را به سوی لبه سمت چپ آیفون هول دهید. بازی کردن با اسپاتول را در این قسمت از گوشی تا جایی ادامه دهید که لاستیک آب بندی این بخش هم کاملا متلاشی شود.
-
نکته: به هیچ عنوان نوک اسپاتول را در لبه سمت چپ آیفون 7 بالا و پایین نکنید، چرا که این کار ممکن است منجر به آسیب زدن به قطعات سخت افزاری گوشی شود. ضمنا برای از بین بردن لاستیک آب بندی این قسمت از آیفون 7 عجله نکنید.
مرحله هفتم: متلاشی کردن لاستیک آب بندی لبه سمت راست
-
پس از اینکه لاستیک آب بندی لبه سمت چپ آیفون 7 تعمیری کاملا از بین رفت، به آرامی اسپاتول را از این قسمت به لب زیرین و سپس به لبه سمت راست گوشی هدایت کنید. حالا بازی کردن با اسپاتول را در لبه سمت راست آغاز کنید و تا جایی ادامه دهید که لاستیک آب بندی این بخش از بدنه گوشی هم کاملا از بین برود. در پایان این مرحله باید لاستیک های آب بندی سه لبه سمت راست، چپ و زیرین آیفون 7 تعمیری کاملا از بین رفته باشند.
-
نکته: به هیچ عنوان بعد از پایان این مرحله از کار اسپاتول را وارد لبه فوقانی آیفون 7 نکنید.
مرحله هشتم: تست کیفیت شل کردن سه لبه آیفون
-
برای بررسی کیفیت عملکرد خود و شل بودن سه لبه آیفون 7 تعمیری، آن را بر روی یک سطح صاف مثل میز کار قرار دهید و به تدریج ساکشن کاپ را به سمت بالا بکشید. در این شرایط باید سه لبه سمت راست، چپ و زیرین گوشی مقاومتی در برابر بلند شدن از خود نشان ندهند و شکاف محسوسی در این سه قسمت ایجاد شود. در صورتی که بخشی از سه لبه گوشی همچنان از خود مقاومت نشان داد، با استفاده از اسپاتول لاستیک آب بندی آن بخش را کاملا از بین ببرید.
-
نکته: از اعمال نیروی بیش از حد به ساکشن کاپ در این مرحله خودداری کنید. همچنین به هیچ وجه سعی نکنید که در این مرحله پنل پشت و جلوی آیفون 7 تعمیری را کاملا از هم جدا سازید، چرا که هنوز لبه فوقانی آیفون 7 چسبندگی خود را دارد.
مرحله نهم: برداشتن ساکشن کاپ
-
ساکشن کاپ را از روی صفحه نمایش آیفون 7 تعمیری جدا کنید.
مرحله دهم: متلاشی کردن لاستیک آب بندی لبه فوقانی
-
با وارد کردن پیک به لبه فوقانی آیفون 7 تعمیری و حرکت دادن افقی آن به صورت رفت و برگشت سعی کنید لاستیک آب بندی این قسمت از گوشی را هم از بین ببرید.
مرحله یازدهم: باز کردن پنل رو به صورت افقی
-
آیفون 7 تعمیری را روی میز کار قرار دهید و پنل روی آن را به صورت کتابی از سمت چپ به سمت راست باز کنید.
-
نکته: به هیچ وجه سعی نکنید که دو پنل زیر و روی آیفون 7 را در این مرحله کاملا از یکدیگر جدا کنید، چرا که هنوز این دو پنل با کابل های شکننده‌ای به یکدیگر متصل هستند.
مرحله دوازدهم: باز کردن پیچ های براکت باتری و نمایشگر
-
پیچ های قرمز رنگ 1.2 میلیمتری و پیچ نارنجی 2.4 میلیمتری براکت باتری و نمایشگر آیفون 7 را با استفاده از پیچ گوشتی سه سوء مخصوص Y000 باز کنید.
مرحله سیزدهم: برداشتن براکت باتری و نمایشگر
-
براکت یا محافظ کانکتورهای باتری و صفحه نمایش آیفون 7 را از جای خود بردارید.
مرحله چهاردهم: جداسازی کانکتور باتری
-
نوک پنس را زیر کانکتور باتری قرار دهید و با اعمال نیرو به سمت بالا آن را از روی برد جدا کنید.
مرحله پانزدهم: جداسازی کانکتورهای LCD
-
با استفاده از اسپاتول دو کانکتور صفحه نمایش یا LCD آیفون 7 را هم مثل عکس های ضمیمه شده از روی برد جدا کنید.
-
نکته: برای جا زدن دوباره کانکتورهای آیفون 7 بر روی برد باید از یک روش یا ترفند جالب استفاده کنید. بدین منظور کافی است کانکتور را در جایگاه اختصاصی خود روی برد قرار دهید و سپس به یک سمت کانکتور نیروی فشاری وارد نمایید تا صدای تیکی شنیده شود. سپس همین کار را در لبه دیگر کانکتور هم تکرار کنید. به این صورت کانکتور به برد وصل می‌شود.
مرحله شانزدهم: جداسازی پیچ و براکت بخش سنسورها
-
دو پیچ 1.3 میلیمتری نمایش داده شده در عکس را باز کنید.
-
براکت بخش سنسورهای آیفون 7 تعمیری را بردارید.
مرحله هفدهم: جداسازی کانکتور بخش سنسورها
-
با استفاده از اسپاتول، کانکتور بخش سنسورهای آیفون 7 تعمیری را هم از روی برد جدا کنید.
مرحله هجدهم: جداسازی پنل فوقانی (نمایشگر)
-
حالا می‌توانید پنل فوقانی یا روی (نمایشگر) آیفون 7 تعمیری را کاملا از پنل زیر آن جدا کنید.
-
(مخصوص بستن آیفون 7): اگر تعویض ویبراتور آیفون 7 را انجام داده‌اید و در حین بستن گوشی هستید، می‌توانید در همین مرحله توقف داشته باشید و لاستیک آب بندی جدیدی را به گوشی اضافه کنید تا خاصیت ضد آب آن احیاء شود.
مرحله نوزدهم: باز کردن دو پیچ دریچه هوا (بارومتریک ونت)
-
دو پیچ 1.9 میلیمتری دریچه هوا (بارومتریک ونت) آیفون 7 تعمیری باز کنید.
مرحله بیستم: برداشتن دریچه هوا
-
دریچه هوا (بارومتریک ونت) را بردارید.
مرحله بیست و یکم: جداسازی کانکتور ویبراتور
-
با نوک اسپاتول کانکتور ویبراتور را از روی برد جدا کنید.
مرحله بیست و دوم: باز کردن پیچ های نگهدارنده ویبراتور
-
سه پیچ 1.6 میلیمتری نگهدارنده ویبراتور را باز کنید.

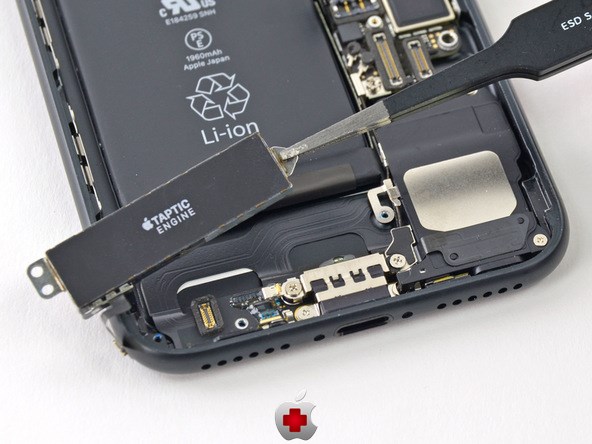

مرحله بیست و سوم: برداشتن ویبراتور
-
می‌توانید نسبت به تعویض ویبراتور گوشی آیفون 7 اقدام کنید.
به منظور بستن گوشی باید مراحلی که در این مقاله دیاگ همراه شرح داده شدند را به ترتیب از انتها به ابتدا انجام دهید.
