آموزش تعویض موتور ویبره گوشی آیفون X اپل

دیاگ همراه در این بخش از سلسله قسمت های تعمیرات گوشی آیفون به بررسی نکاتی در خصوص تعویض موتور ویبره گوشی آیفون X اپل می پردازد. وظیفه ویبراتور گوشی آیفون این است که فیدبک های لرزشی یا ویبره را به بهترین شکل ممکن ارائه کند. بنابراین اگر گوشی آیفون ایکس (iPhone X) شما از نظر فیدبک لرزشی یا ویبره دچار مشکل شده باشد، احتمالا نیاز به تعویض ویبراتور گوشی آیفون ایکس (iPhone X) خواهید داشت. متاسفانه تعویض ویبراتور گوشی آیفون ایکس (iPhone X) کار چندان ساده‌ای نیست و چیزی در حدود 90 الی 120 دقیقه زمان لازم دارد. در ادامه مطالب تعمیرات گوشی موبایل در وبسایت دیاگ همراه قصد داریم به آموزش تصویری و مرحله به مرحله نحوه تعویض ویبراتور گوشی آیفون ایکس (iPhone X) اپل بپردازیم.

چنانچه در رابطه با هر یک از مراحل شرح داده شده مشکلی به وجود آمد یا سوالی داشتید، می‌توانید با مراجعه به صفحه ثبت سفارش آنلاین تعمیرات گوشی موبایل در شرکت دیاگ همراه، سفارش تعمیر و تعویض موتور ویبره گوشی آیفون X خود را به ثبت برسانید و انجام تعمیرات را به کارشناسان خبره این مرکز واگذار کنید.



قطعات و ابزار مورد نیاز برای تعویض موتور ویبره گوشی آیفون X اپل:

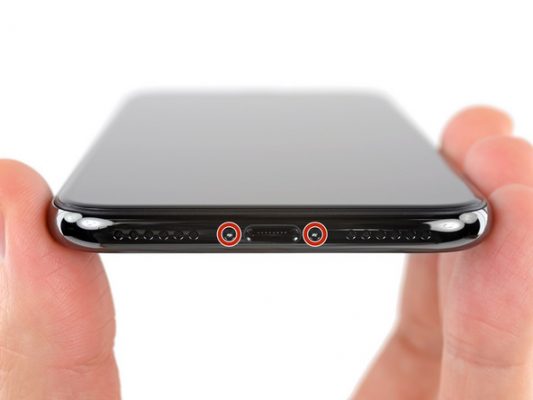

مرحله 1: باز کردن پیچ های لبه زیرین

• نکته: پیش از شروع پروسه تعویض ویبراتور گوشی آیفون ایکس (iPhone X) حتما شارژ باتری آن را خالی کرده یا به کمتر از 25 درصد برسانید. این امر سبب می‌شود تا باتری لیتیوم یونی گوشی حساسیت کمتری در قبال فشار و خمش های ناشی از تعمیر داشته باشد.

• گوشی آیفون ایکس تعمیری را خاموش کنید.

• دو پیچ 6.9 میلیمتری لبه زیرین قاب گوشی آیفون ایکس تعمیری را باز کنید.

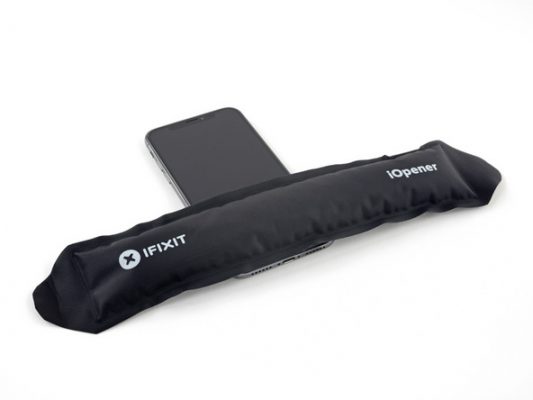

مرحله 2: گرما دادن به لبه زیرین قاب

• برای باز کردن قاب آیفون ایکس تعمیری باید به لبه زیرین قاب آن گرما بدهید. بدین منظور بهتر است از آی‌اوپنر استفاده کنید اما سشوار هم می‌تواند مورد استفاده قرار گیرد. اگر از آی‌اوپنر استفاده می‌کنید گرما را برای مدت زمان 1 دقیقه به لبه زیرین قاب آیفون اعمال کنید اما اگر از سشوار استفاده می‌کنید باید گرما را برای 2 الی 3 دقیقه به این بخش از قاب گوشی اعمال کنید.

• نکته: بهتر است برای باز کردن قاب آیفون ایکس (iPhone X) اپل از قاب کش استفاده کنید که نام اصلی آن آی‌اسکلک (iSclack) است. اگر به این ابزار دسترسی دارید، پروسه تعمیر را طبق مراحل 3 و 4 دنبال کنید. اما اگر به این ابزار دسترسی ندارید باید از ساکشن کاپ استفاده کنید و طبق مراحل 5 و 6 پیش بروید.

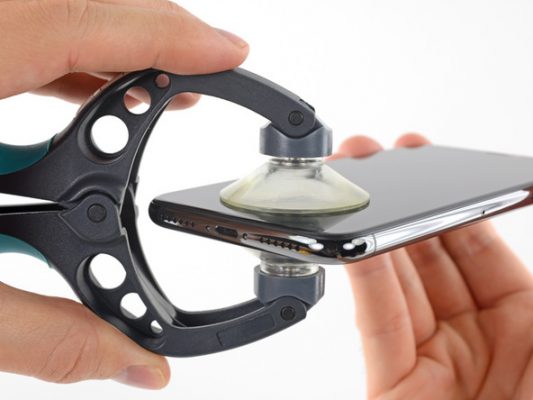

مرحله 3 (در صورت داشتن قاب کش): قرار دادن آیفون در قاب کش

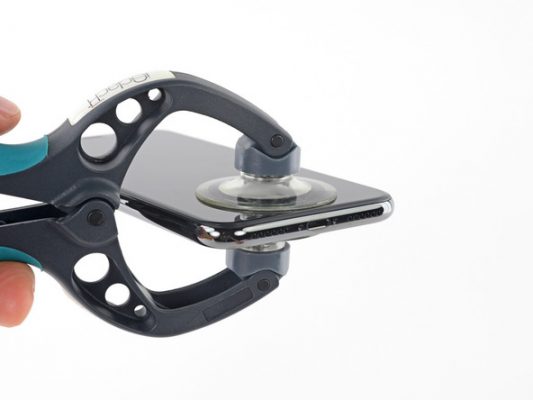

• بخش زیرین آیفون ایکس تعمیری را مثل عکس های ضمیمه شده در قاب کش قرار دهید.

• دستگیره قاب کش را باز کنید تا کاپ های مکنده آن روی صفحه نمایش و درب پشت گوشی محکم شوند.

• نکته: پیش از ادامه دادن از محکم چسبیده شدن کاپ های مکنده بر روی نمایشگر و درب پشت آیفون تعمیری اطمینان حاصل کنید.

مرحله 4 (در صورت داشتن قاب کش): شل کردن لبه زیرین قاب

• دستگیره قاب کش را گرفته و به آرامی سعی کنید با اعمال فشار آن را جمع نمایید. به تدریج شدت نیروی فشاری را افزایش دهید تا شکافی در لبه زیرین قاب گوشی آیفون ایکس (iPhone X) ایجاد شود.

• به محض اینکه شکافی در لبه زیرین قاب گوشی آیفون ایکس (iPhone X) ایجاد شد، نوک پیک را در داخل این شکاف فرو کنید.

• نکته: اگر به منظور شل کردن قاب آیفون از قاب کش استفاده کردید، ادامه پروسه تعویض ویبراتور گوشی آیفون ایکس (iPhone X) را از مرحله 7 دنبال کنید.

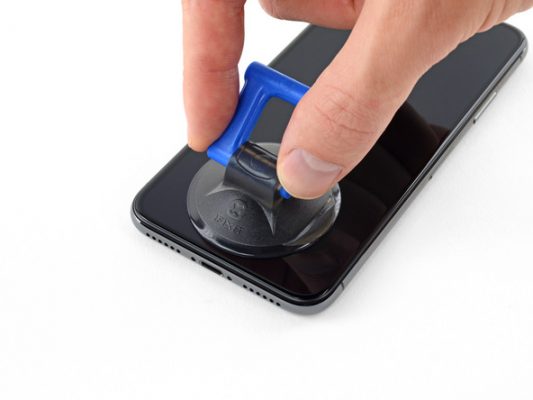

مرحله 5 (در صورت نداشتن قاب کش): نصب ساکشن کاپ

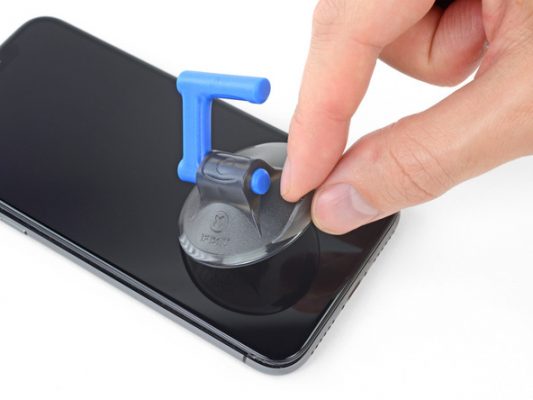

• ساکشن کاپ را روی لبه زیرین صفحه نمایش آیفون تعمیری نصب کنید.

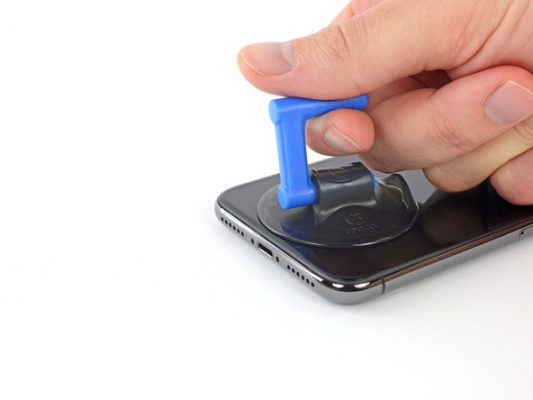

مرحله 6 (در صورت نداشتن قاب کش): شل کردن لبه زیرین قاب

• ساکشن کاپ را با تمرکز نیرو روی لبه زیرین قاب گوشی به سمت بالا بکشید. به تدریج شدت نیروی کششی را تا جایی افزایش دهید که شکاف باریکی روی لبه زیرین قاب آیفون به وجود آید.

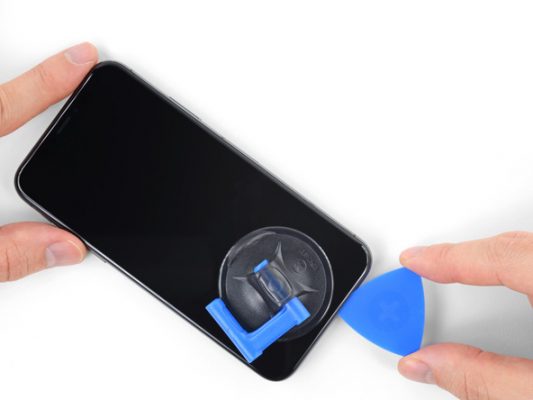

• به آرامی نوک پیک را به داخلی شکاف ایجاد شده در لبه زیرین قاب آیفون تعمیری فرو ببرید.

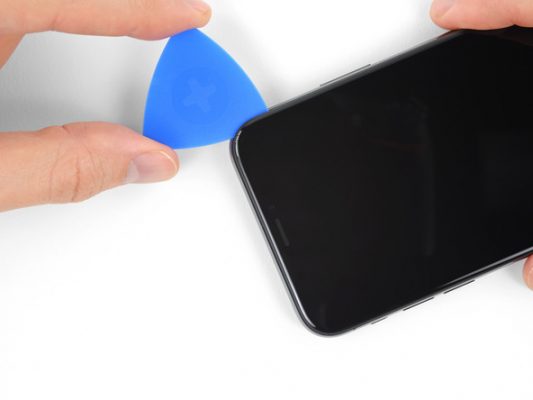

مرحله 7: شل کردن لبه زیرین و سمت چپ قاب

• پیک را از لبه زیرین قاب آیفون به سمت چپ آن هدایت کنید و در این بخش به شکل رفت و برگشت حرکت دهید تا حس کنید لبه سمت چپ قاب گوشی تقریبا شل شده و لاستیک های آب بندی آن از بین رفته‌اند.

• نکته: سعی کنید در حین انجام این مرحله پیک را بیش از اندازه در داخل قاب آیفون X فرو نبرید.

مرحله 8: شل کردن لبه سمت راست قاب

• پیک را از لبه سمت چپ قاب آیفون به لبه زیرین آن هدایت کرده و از این بخش به لبه سمت راست قاب گوشی منتقل کنید. پیک را به صورت رفت و برگشت در لبه سمت راست قاب آیفون X تعمیری حرکت دهید تا مطمئن شوید لاستیک های آب بندی این قسمت از قاب گوشی هم شل شده‌اند.

• نکته: باز هم بهتر است نوک پیک را بیش از اندازه در داخل قاب آیفون فرو نکنید.

مرحله 9: شل کردن لبه فوقانی قاب

• به آرامی پیک را وارد لبه فوقانی قاب گوشی کنید و با حرکت آن این بخش از قاب گوشی را هم شل نمایید.

• نکته: در لبه فوقانی قاب آیفون ایکس (iPhone X) مجموعه‌ای از سنسورهای بسیار حساس از جمله سنسورهای فیس آیدی (Face ID) واقع شده‌اند، بنابراین حتما دقت کنید که نوک پیک بیش از اندازه در قاب گوشی فرو برده نشود و با سنسورهای این قسمت برخورد نداشته باشد.

مرحله 10 (در صورت نیاز): جداسازی ساکشن کاپ

• اگر از ساکشن کاپ برای شل کردن لبه زیرین قاب آیفون استفاده کرده بودید، آن را از روی صفحه نمایش گوشی بردارید.

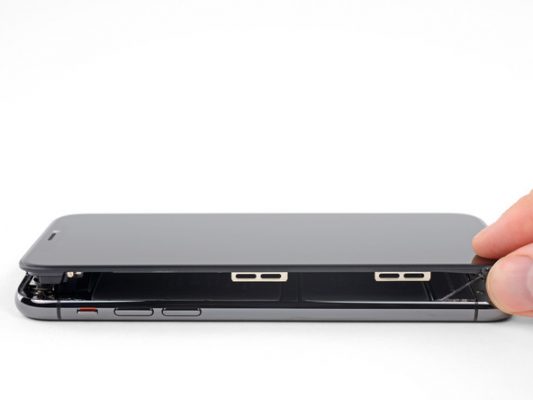

مرحله 11: باز کردن کتابی قاب آیفون

• آیفون 10 تعمیری را مثل عکس اول روی میز کارتان قرار دهید و به آرامی صفحه نمایش آن را از لبه سمت راست به صورت کتابی باز کنید. وقتی صفحه نمایش به حالت عمودی ایستاد، آن را به جسمی مناسب (مثل جعبه گوشی) تکیه دهید.

• نکته: به هیچ وجه در این مرحله سعی نکنید که صفحه نمایش آیفون را از مابقی بدنه گوشی جدا کنید.

• (مخصوص بستن گوشی): بعد از تعویض ویبراتور گوشی آیفون ایکس (iPhone X) و زمانی که در حال بستن گوشی هستید، برای جا زدن صفحه نمایش ابتدا گیره های بخش فوقانی آن را روی بدنه جا بزنید. سپس سایر قسمت و لبه های صفحه نمایش را روی بدنه آیفون X تعمیر شده نصب نمایید.

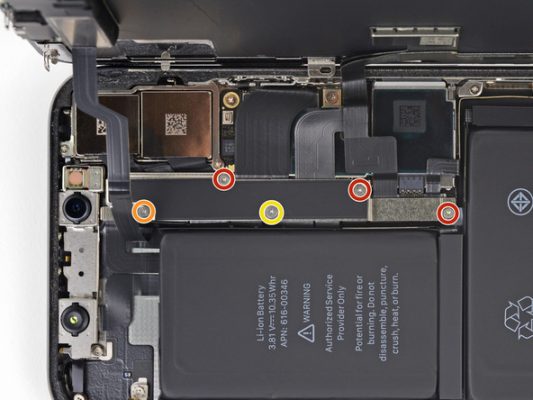

مرحله 12: باز کردن پیچ های براکت روی برد

• سه پیچ 1.1 میلیمتری که در عکس با رنگ قرمز مشخص شده را باز کنید.

• پیچ 3.1 میلیمتری که در عکس با رنگ نارنجی مشخص شده را باز کنید.

• پیچ 3.7 میلیمتری که در عکس با رنگ زرد مشخص شده را باز کنید.

• نکته: بعد از تعمیر آیفون X و زمانی که در حال بستن پیچ های گوشی هستید، دقت کنید که هر پیچ دقیقا در جایگاه صحیح خودش قرار داده شده و بسته شود، در غیر این صورت ممکن است فشاری که برای بستن پیچ ها در مجاری نادرست وارد می‌کنید منجر به آسسبآسیب رساندن به برد و قطعات سخت افزاری دستگاه شوند.

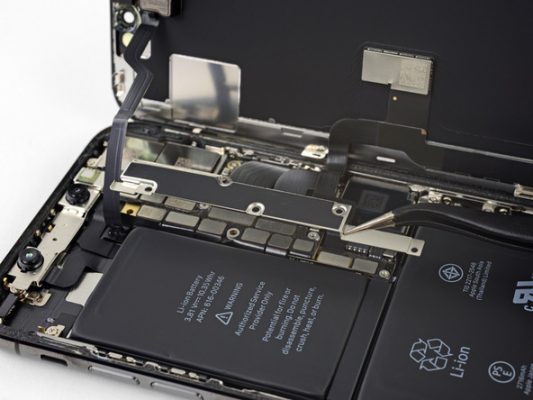

مرحله 13: جداسازی براکت روی برد

• براکت روی برد آیفون ایکس تعمیری را با پنس از روی آن جدا کنید.

مرحله 14: باز کردن کانکتور باتری

• کانکتور باتری آیفون را به آرامی با نوک اسپاتول از روی برد آزاد کنید.

• کانکتور باتری و سیم آن را تا حد امکان از سوکتش فاصله دهید تا در ادامه به صورت اتفاقی روی سوکت وصل نشود و انتقال انرژی صورت نپذیرد.

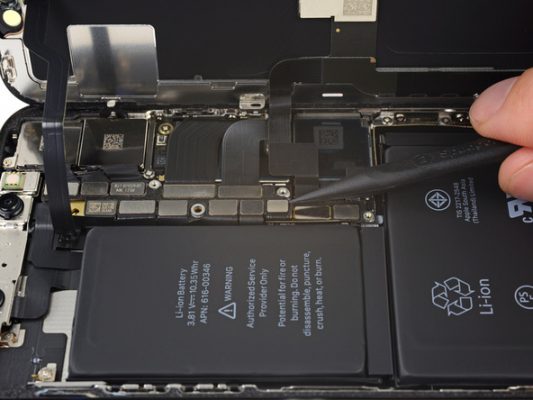

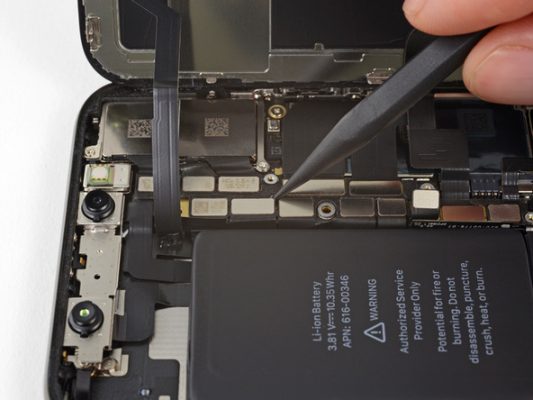

مرحله 15: باز کردن کانکتور سنسورهای جلو

• کانکتوری که در عکس مشخص شده را به آرامی با نوک اسپاتول از روی برد آزاد کنید.

مرحله 16: باز کردن کانکتور LCD

• کانکتور صفحه نمایش یا ال سی دی آیفون ایکس (iPhone X) تعمیری را به آرامی با نوک اسپاتول از روی برد گوشی آزاد کنید.

• (مخصوص بستن گوشی): برای جا زدن کانکتور LCD آیفون ایکس به هیچ وجه به وسط آن فشار وارد نکنید. برای انجام این کار باید کانکتور LCD را روی سوکتش قرار داده و به یک سمت آن فشار اعمال کنید. سپس همین کار را برای سمت دیگر کانکتور هم تکرار کنید ا کاملا روی برد گوشی نصب شود.

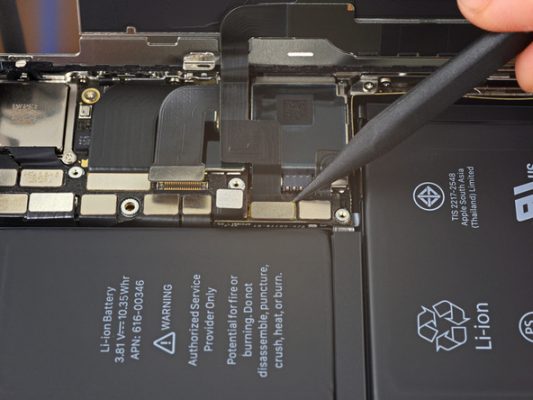

مرحله 17: باز کردن کانکتور دیجیتایزر

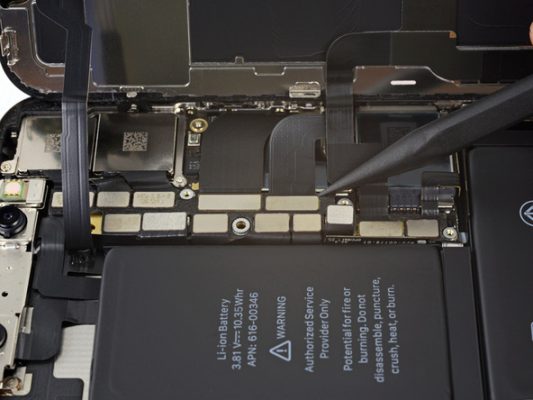

• کانکتور دیجیتایزر را با نوک اسپاتول از روی برد آیفون ایکس تعمیری آزاد کنید.

• (مخصوص بستن گوشی): برای جا زدن کانکتور دیجیتایزر آیفون ایکس (iPhone X) هم به وسط آن فشار وارد نکنید و به ترتیب به سمت های چپ و راست آن فشار اعمال کنید تا کاملا روی برد گوشی نصب شود.

• نکته: اگر بعد از تعویض ویبراتور یا موتور تپتیک گوشی آیفون ایکس (iPhone X) و نصب کانکتور LCD گوشی متوجه شدید که نمایشگر آن درست عمل نمی‌کند باید کانکتورهای نمایشگر و دیجیتایزر را باز و مجددا نصب کنید و سپس باتری گوشی را از آن خارج و مجددا نصب نمایید.

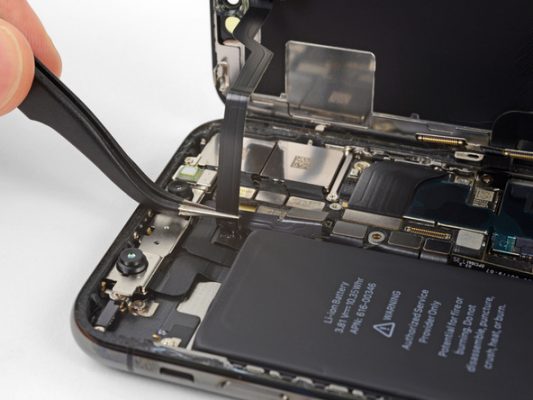

مرحله 18: جداسازی سیم سنسورهای جلو

• سیم سنسورهای جلوی آیفون ایکس (iPhone X) تعمیری را با نوک پنس گرفته و خیلی آرام آن را از روی برد گوشی بلند کنید. این سیم با چسب های خاصی روی پنل پشت گوشی محکم شده است. بعد از اینکه سیم مذکور را از روی برد جدا کردید، آن را به سمت چپ بکشید تا کاملا آزاد شود.

• نکته: می‌توانید برای آزاد کردن سیم سنسورهای جلوی آیفون ایکس از پیک هم کمک بگیرید، اما مراقب باشید که به سیم مذکور آسیبی وارد نشود.

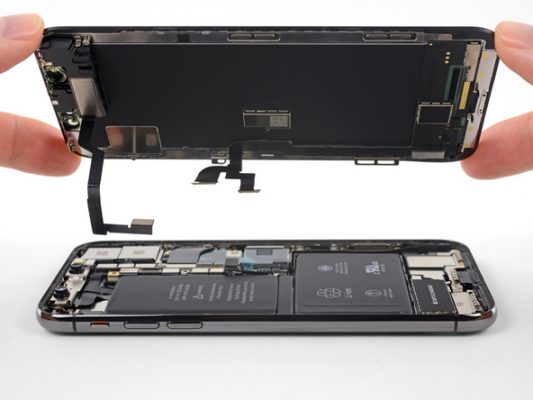

مرحله 19: جداسازی ال سی دی

• ال سی دی یا پنل جلوی گوشی آیفون ایکس (iPhone X) تعمیری را به آرامی کاملا از بدنه گوشی جدا کنید.

• صفحه نمایش را در گوشه امنی قرار داده و ادامه پروسه تعویض موتور تپتیک یا ویبراتور گوشی آیفون ایکس (iPhone X) را روی بدنه آن دنبال کنید.

• نکته: بعد از تعمیر آیفون و زمانی که نوبت به جا زدن صفحه نمایش گوشی روی بدنه آن می‌رسد باید برای آشنایی با نحوه انجام این کار از راهنمایی کارشناسان استفاده کنید.

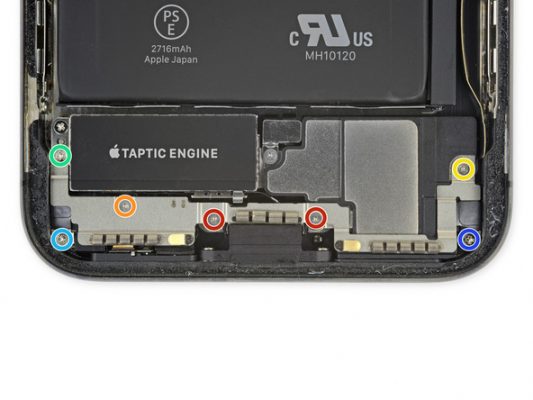

مرحله 20: باز کردن پیچ های براکت لبه زیرین

• دو پیچ 1.9 میلیمتری که در عکس با رنگ قرمز مشخص شده‌اند را باز کنید.

• پیچ 1.2 میلیمتری که در عکس با رنگ نارنجی مشخص شده را باز کنید.

• پیچ 1.6 میلیمتری که در عکس با رنگ زرد مشخص شده را باز کنید.

• پیچ 2.4 میلیمتری که در عکس با رنگ سبز مشخص شده را باز کنید.

• پیچ 1.7 میلیمتری که در عکس با رنگ آبی کم رنگ مشخص شده را باز کنید.

• پیچ 1.5 میلیمتری که در عکس با رنگ آبی تیره مشخص شده را باز کنید.

مرحله 21: بلند کردن کتابی براکت لبه زیرین

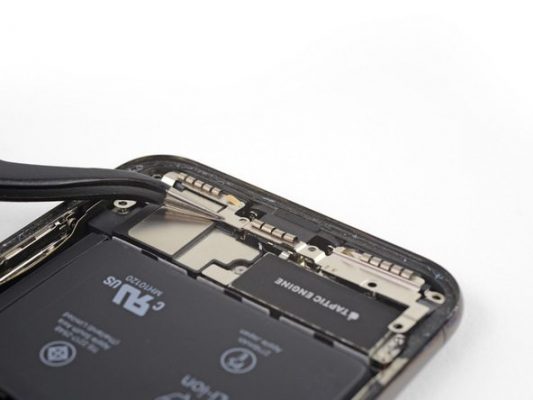

• با نوک پنس گوشه براکت لبه زیرین قاب آیفون ایکس را گرفته و مثل عکس های ضمیمه شده به صورت کتابی آن را باز کنید.

• نکته: دقت کنید که نباید در این مرحله براکت را کاملا از لبه زیرین قاب آیفون جدا کنید.

مرحله 22: جداسازی کانکتور براکت لبه زیرین

• کانکتور براکت لبه زیرین قاب آیفون ایکس را با نوک اسپاتول باز کنید.

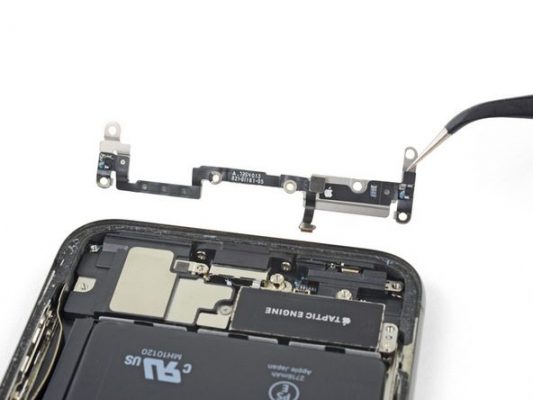

مرحله 23: جداسازی براکت لبه زیرین

• براکت لبه زیرین قاب آیفون ایکس (iPhone X) تعمیری را با نوک پنس گرفته و کاملا از گوشی جدا نمایید.

مرحله 24: باز کردن پیچ براکت کانکتور اسپیکر

• پیچ 2.1 میلیمتری که در عکس با رنگ قرمز مشخص شده را باز کنید.

مرحله 25: جداسازی براکت کانکتور اسپیکر

• براکت روی کانکتور اسپیکر آیفون ایکس (iPhone X) تعمیری را با پنس گرفته و از روی آن جدا کنید.

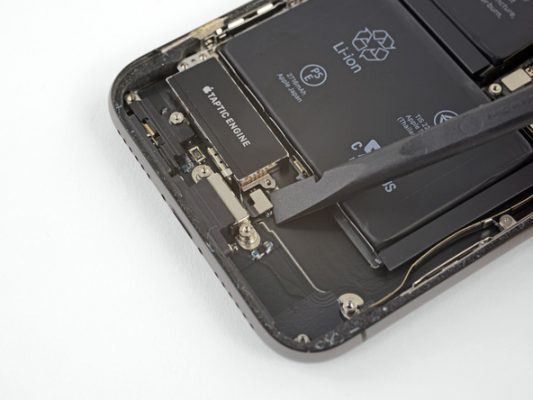

مرحله 26: باز کردن کانکتور اسپیکر

• با نوک اسپاتول سرگرد کانکتور اسپیکر را از روی برد گوشی جدا کنید.

مرحله 27: بلند کردن اسپیکر از جایگاهش

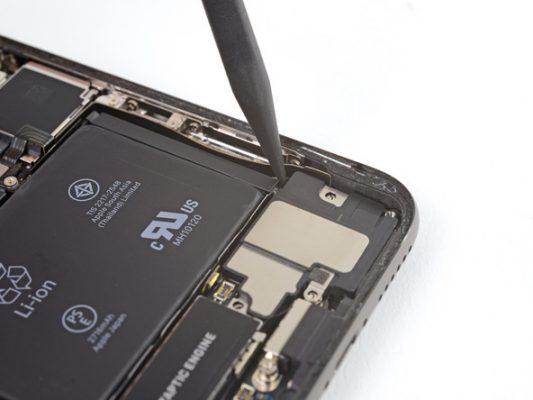

• نوک اسپاتول را از گوشه اسپیکر به زیر آن فرو ببرید و خیلی آرام اسپیکر گوشی را از روی بدنه آن بلند کنید.

• نکته: دقت کنید که حتما اسپاتول را از قسمتی که در عکس نشان داده شده به زیر اسپیکر گوشی فرو ببرید.

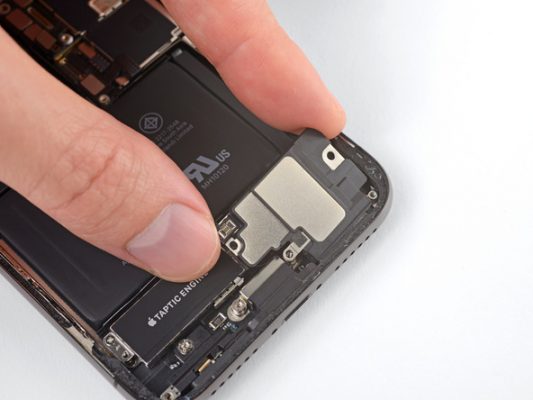

مرحله 28: جداسازی اسپیکر

• لبه فوقانی اسپیکر آیفون ایکس تعمیری را با انگشت گرفته و به سمت عقب بکشید تا از لبه زیرین قاب گوشی جدا شود.

مرحله 29: جداسازی لاستیک لبه زیرین قاب

• بعد از جداسازی اسپیکر ممکن است لاستیک های آب بندی لبه زیرین آن روی قاب گوشی باقی بمانند، بنابراین با نوک پنس باقی مانده های لاستیک زیر اسپیکر را از لبه زیرین قاب گوشی جدا کنید.

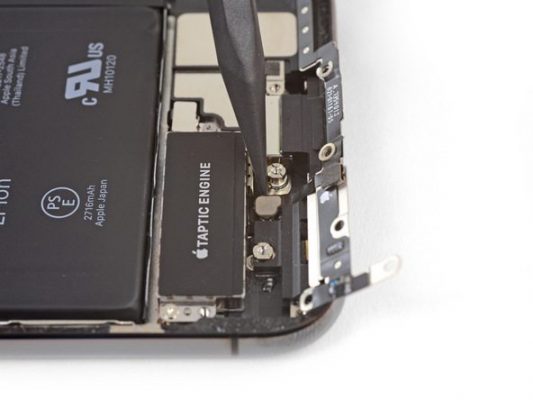

مرحله 30: باز کردن پیچ نگهدارنده ویبراتور

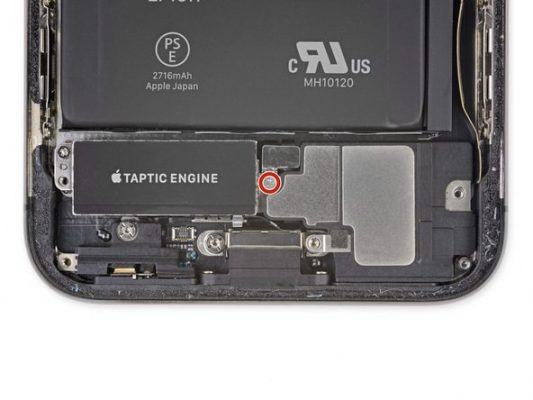

• پیچ 2.3 میلیمتری که در عکس با رنگ قرمز مشخص شده را باز کنید.

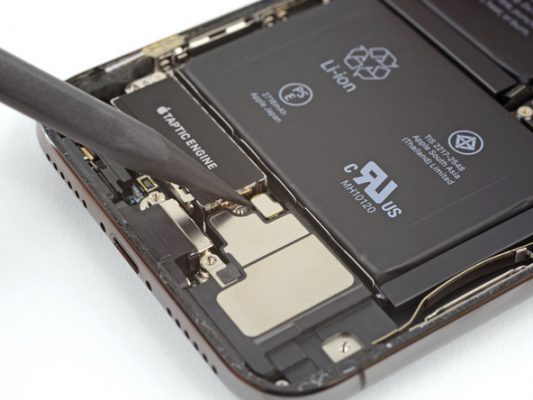

مرحله 31: باز کردن کانکتور ویبراتور

• کانکتور ویبراتور گوشی آیفون ایکس (iPhone X) تعمیری را با نوک اسپاتول از روی برد گوشی آزاد کنید.

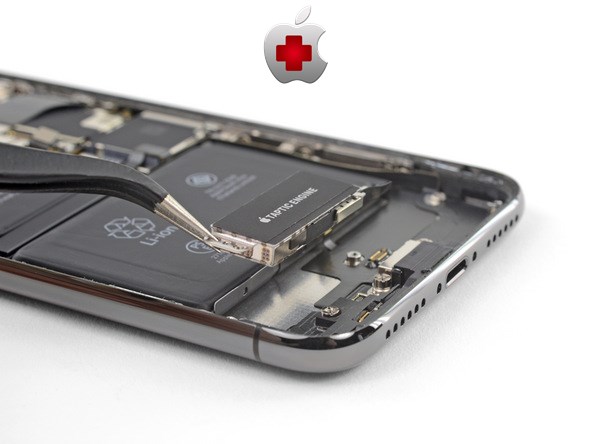

مرحله 32: تعویض ویبراتور گوشی آیفون ایکس (iPhone X)

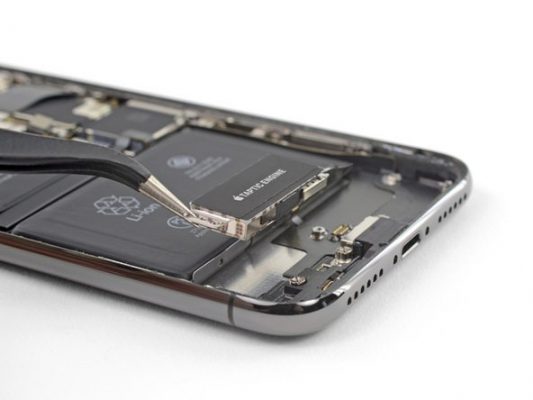

• ویبراتور گوشی آیفون را با پنس گرفته و از جایگاهش خارج کنید.

• می‌توانید تعویض ویبراتور یا موتور ویبره گوشی آیفون ایکس (iPhone X) را انجام دهید.



به منظور بستن گوشی باید مراحلی که در این مقاله دیاگ همراه شرح داده شدند را به ترتیب از انتها به ابتدا مرور و در صورت نیاز به شکل برعکس انجام دهید.
