آموزش تعویض موتور ویبره (ویبراتور یا موتور لرزشی) گوشی آیفون SE اپل

دیاگ همراه در این بخش از سلسله قسمت های تعمیرات گوشی آیفون به بررسی نکاتی در خصوص تعویض موتور ویبره گوشی آیفون SE اپل می پردازد. اگر آیفون SE به درستی هشدارها و فیدبک های لرزشی را ارائه نمی‌کند، احتمالا با تعویض ویبراتور یا موتور لرزشی گوشی شاهد برطرف شدن این مسئله خواهید بود. تعویض ویبراتور گوشی آیفون SE (موتور لرزشی) چندان پروسه پیچیده و سختی را به همراه ندارد و تقریبا 30 الی 60 دقیقه زمان شما را خواهد گرفت. جالب است بدانید که ویبراتور گوشی آیفون SE همان ویبراتوری است که در گوشی آیفون 5S هم از آن استفاده می‌شود. در ادامه مطالب تعمیرات گوشی موبایل در وبسایت دیاگ همراه به آموزش تصویری و مرحله به مرحله نحوه تعویض ویبراتور گوشی آیفون SE (موتور لرزشی) می‌پردازیم.



شما عزیزان می‌توانید با مراجعه به مرکز خدمات و قطعات دیاگ همراه، موتور ویبره یا ویبراتور و تمام ابزار مورد نیاز برای انجام این تعمیر را تهیه کنید. تمام قطعاتی که در این شرکت عرضه می شوند دارای ضمانت اورجینال بودن هستند.

چنانچه در رابطه با هر یک از مراحل شرح داده شده مشکلی به وجود آمد یا سوالی داشتید، می‌توانید با مراجعه به صفحه ثبت سفارش آنلاین تعمیرات گوشی موبایل در شرکت دیاگ همراه، از آن ها راهنمایی دقیق تری بخواهید یا سفارش تعمیر و تعویض موتور ویبره (ویبراتور یا موتور لرزشی) آیفون SE اپل خود را به ثبت برسانید و انجام تعمیرات را به کارشناسان خبره این مرکز واگذار کنید و در کوتاه ترین زمان ممکن، گوشی تعمیر شده خود را درب منزل تحویل بگیرید.



قطعات و ابزار مورد نیاز برای تعویض موتور ویبره (ویبراتور یا موتور لرزشی) گوشی آیفون SE اپل:

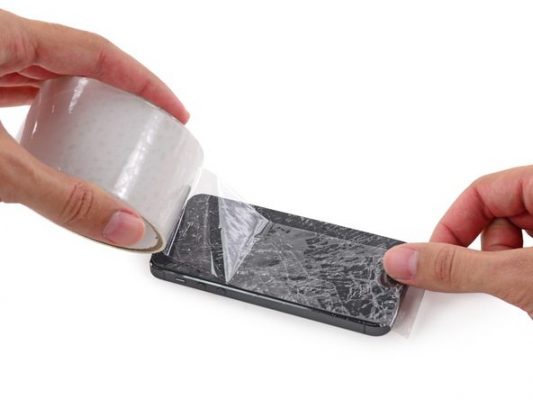

مرحله 1 (در صورت شکستگی نمایشگر): چسب زدن صفحه نمایش

• اگر صفحه نمایش گوشی آیفون SE تعمیری شکسته یا ترک های محسوسی دارد، حتما قبل از شروع کار روی آن را با چند لایه چسب نواری پهن بپوشانید. این کار منجر می‌شود تا یکپارچگی صفحه نمایش در حین باز کردن قاب آیفون SE تعمیری تا حد زیادی حفظ شود.

• نکته: توصیه می‌کنیم تا حد امکان از تعمیر آیفون یا هر گوشی که صفحه نمایش آن شکسته است خودداری کنید. تعمیر گوشی های این چنینی را فقط در شرایطی انجام دهید که از شما خواسته شود نمایشگر دستگاه را هم تعویض نمایید.

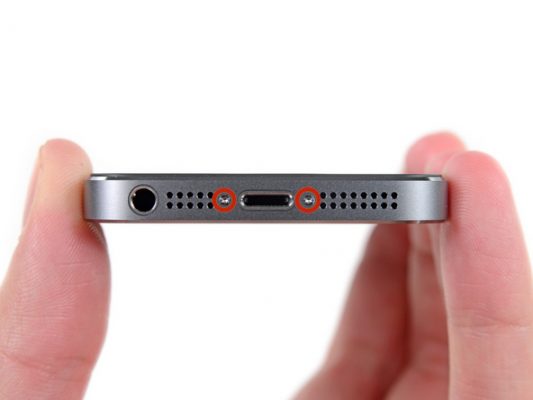

مرحله 2: باز کردن پیچ های لبه زیرین

• نکته: قبل از شروع کار، شارژ باتری آیفون SE تعمیری را خالی کرده و به کمتر از 25 درصد برسانید تا ریسک بروز حوادثی همچون آتش گرفتن و انفجار باتری کاهش یابد.

• آیفون SE تعمیری را خاموش کنید.

• دو پیچ 3.9 میلیمتری موجود در لبه زیرین آیفون SE را با پیچ گوشتی P2 باز کنید.

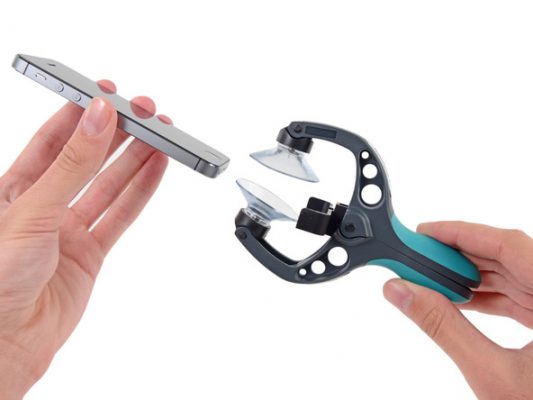

مرحله 3 (معرفی ابزار): آی‌اسکلک یا iSclack را بشناسید!

• آی‌اسکلک (iSclack) ابزاری است که می‌توانید از آن به منظور جداسازی پنل پشت و جلو یا همان باز کردن قاب آیفون SE استفاده کنید. این ابزار از یک دستگیره دوشاخه و دو کاپ مکنده تشکیل شده و طراحی آن به گونه‌ای است که به صورت خودکار نحوه باز شدن قاب آیفون SE را کنترل می‌کند. بنابراین اگر به دنبال یک روش امن و بی‌دردسر به منظور باز کردن قاب آیفون SE هستید، از آی‌اسکلک (iSclack) استفاده کنید.

• زمانی که قاب آیفون SE را با آی‌اسکلک (iSclack) باز می‌کنید، ممکن است لاستیک اطراف دو پنل پشت و جلوی این گوشی به همراه پنل بالا بلند نشود و روی پنل پشت باقی بماند. در این شرایط با نوک اسپاتول یا قاب باز کن، لاستیک مذکور را از اطراف پنل پشت بلند کرده و به همراه پنل جلوی آیفون جدا کنید.

• نکته: در دو مرحله بعدی، یعنی مراحل 4 و 5، نحوه باز کردن قاب آیفون SE با استفاده از آی‌اسکلک (iSclack) را آموزش می‌دهیم. اگر به این ابزار کارآمد دسترسی ندارید، باید از روش دستی (ساکشن کاپ و اسپاتول) به منظور باز کردن قاب آیفون استفاده کنید. در این شرایط مراحل 4 و 5 را رد داده و ادامه آموزش را از مرحله 6 دنبال کنید.

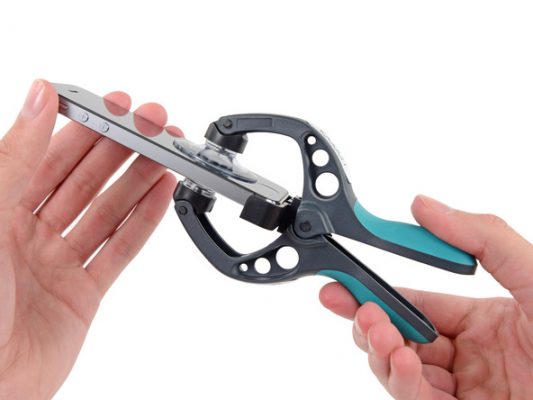

مرحله 4 (در صورت دسترسی به iSclack): قرار دادن آیفون در آی‌اسکلک (iSclack)

• دو شاخه دستگیره های آی‌اسکلک (iSclack) را به هم بچسبانید یا اصطلاحا جمع کنید. در این شرایط دو کاپ مکنده سمت مخالف آن ها از هم دور می‌شوند.

• مابین دو کاپ مکنده آی‌اسکلک (iSclack) یک جایگاه تعبیه شده است که در واقع محل قرار دادن آیفون SE تعمیری خواهد بود. لبه زیرین آیفون SE تعمیری را به گونه‌ای در این قسمت قرار دهید که صفحه نمایش آن رو به سمت بالا قرار بگیرد.

• نکته: کاپ مکنده فوقانی iSclack (آی‌اسکلک) باید کمی بالاتر از دکمه هوم آیفون SE تعمیری قرار داشته باشد.

• به آرامی دوشاخه دستگیره آی‌اسکلک (iSclack) را از هم دور کنید تا کاپ های مکنده سمت مخالف آن روی صفحه نمایش و پنل پشت آیفون SE چسبانده شوند.

• نکته: دقت کنید که کاپ های مکنده کاملا محکم روی پنل پشت و جلوی آیفون SE تعمیری وصل شده باشند.

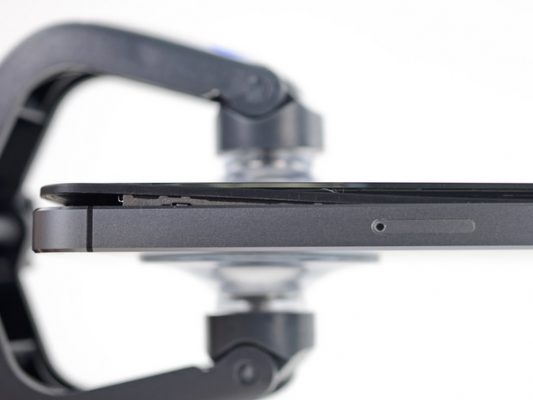

مرحله 5 (در صورت دسترسی به iSclack): باز کردن قاب آیفون SE

• دستگیره آی‌اسکلک (iSclack) را در دست بگیرید و با نیروی یکنواخت و تدریجی سعی کنید دوشاخه آن را به هم نزدیک نمایید. به این ترتیب کاپ های مکنده سمت مخالف آی‌اسکلک (iSclack) سعی می‌کنند از هم دور شوند و این موضوع نیروی کششی را مابین دو پنل پشت و جلوی گوشی ایجاد می‌کند. نیرو را به تدریج افزایش دهید تا قاب آیفون SE تعمیری باز شود. خوشبختانه زمانی که از آی‌اسکلک (iSclack) به منظور باز کردن قاب آیفون SE استفاده شود، دیگر لزومی ندارد که نگران باز شدن بیش از اندازه قاب و فاصله گرفتن پنل جلو و پشت گوشی باشید، چرا که این مسئله به صورت خودکار با طراحی آی‌اسکلک (iSclack) کنترل خواهد شد.

• نکته: اگر لاستیک اطراف صفحه نمایش آیفون SE روی پنل پشت آن باقی ماند و به همراه پنل جلو بلند نشد، با نوک اسپاتول یا قاب باز کن لاستیک مذکور را از اطراف پنل پشت جدا کرده و با پنل جلو بلند نمایید.

• می‌توانید آیفون SE تعمیری را از داخل آی‌اسکلک (iSclack) خارج کنید.

• نکته: اگر به آی‌اسکلک (iSclack) دسترسی ندارید، باید از ساکشن کاپ و اسپاتول یا اصطلاحا همان روش دستی به منظور باز کردن قاب آیفون SE تعمیری استفاده کنید. نحوه انجام این کار در ادامه و مراحل 6، 7 و 8 شرح داده شده است. بعد از باز کردن قاب گوشی ادامه پروسه تعویض ویبراتور گوشی آیفون SE (موتور لرزشی) را از مرحله 9 دنبال کنید.

مرحله 6 (در صورت عدم دسترسی به iSclack): وصل کردن ساکشن کاپ

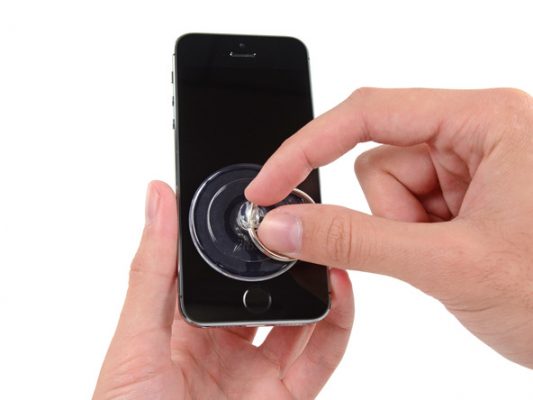

• ساکشن کاپ را در نزدیکی لبه زیرین صفحه نمایش آیفون SE تعمیری نصب کنید.

• نکته: دقت کنید که ساکشن کاپ روی دکمه هوم آیفون SE تعمیری قرار نگیرد.

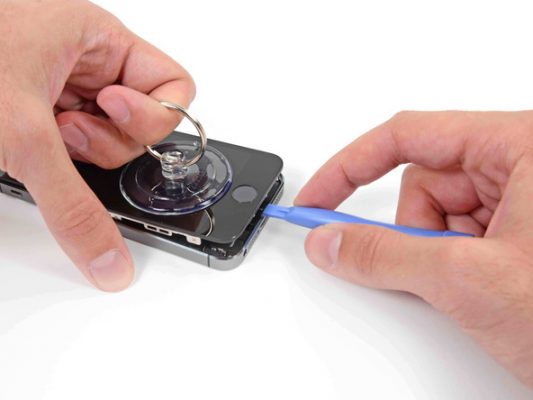

مرحله 7 (در صورت عدم دسترسی به iSclack): باز کردن قاب آیفون با ساکشن کاپ و اسپاتول

• نکته: زمانی که از ساکشن کاپ و اسپاتول به منظور باز کردن قاب آیفون SE تعمیری استفاده می‌کنید، باید دقت بیشتری را به خرج دهید. نیروی کششی اعمالی از طریق ساکشن کاپ، حرکت اسپاتول در لبه های قاب گوشی و مقدار باز شدن قاب و فاصله گرفتن دو پنل همگی باید کنترل شده و دقیق باشند. دقت کنید که هدف شما در این مرحله فقط باید این باشد که قاب آیفون SE در لبه زیرین را به اندازه‌ای باز کنید که امکان دسترسی به براکت دکمه هوم از طریق شکاف لبه زیرین گوشی فراهم آید.

• آیفون SE تعمیری را روی میز کارتان قرار دهید. ساکشن کاپ را با تمرکز نیرو روی لبه زیرین آیفون به سمت بالا بکشید و به تدریج و یکنواخت شدت نیروی کششی اعمالی را افزایش دهید تا در لبه زیرین آیفون SE و مابین پنل جلو و پشت آن یک شکاف کوچک ایجاد شود. به محض مشاهده این شکاف، افزایش نیروی کششی را متوقف کرده و نوک اسپاتول را به داخل آن فرو کنید.

• نکته: از فرو کردن بیش از اندازه نوک اسپاتول در شکاف لبه زیرین آیفون SE تعمیری جدا خودداری کنید.

• نوک اسپاتول را در لبه زیرین قاب آیفون SE حرکت داده و با آن بازی کنید. در همین حالت خیلی آرامی و با نبروی کنترل شده، ساکشن کاپ را هم به سمت بالا بکشید. این کار را تا جایی ادامه دهید که قاب آیفون SE در لبه زیرین کاملا باز شود و لبه های سمت راست و چپ قاب گوشی هم تا حدی آماده جدا شدن باشند.

• نکته: تا حد امکان از بالا و پایین کردن نوک اسپاتول در لبه زیرین آیفون SE خودداری کنید. حواستان باشد که در حال کشیدن ساکشن کاپ، ناگهان پنل جلوی آیفون SE کاملا باز نشود و با فاصله گرفتن از پنل پشت، کابل دکمه هوم آن دچار پارگی نگردد.

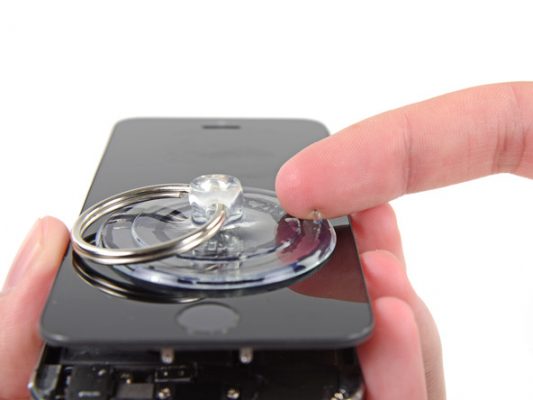

مرحله 8 (در صورت عدم دسترسی به iSclack): برداشتن ساکشن کاپ

• ساکشن کاپ را از روی صفحه نمایش آیفون SE تعمیری بردارید.

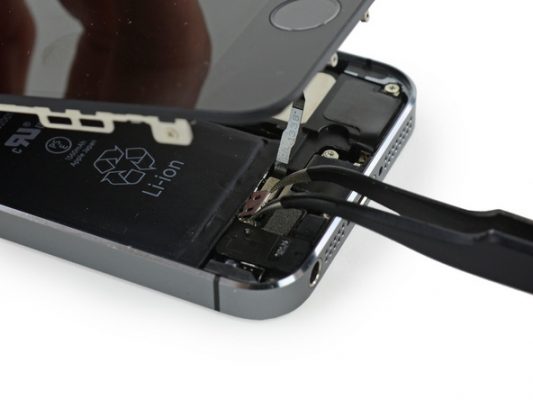

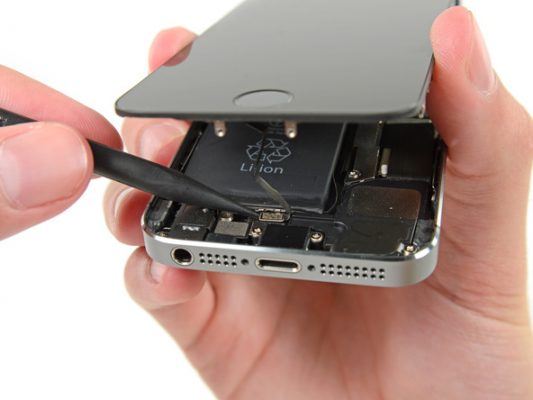

مرحله 9: جداسازی براکت کانکتور دکمه هوم

• لبه زیرین قاب آیفون SE تعمیری را به گونه‌ای باز نگه دارید که دو پنل پشت و جلوی گوشی تقریبا نسبت به هم زاویه 20 الی 30 درجه داشته باشند و بتوانید نوک اسپاتول یا پنس را از این بخش وارد بدنه آیفون کنید.

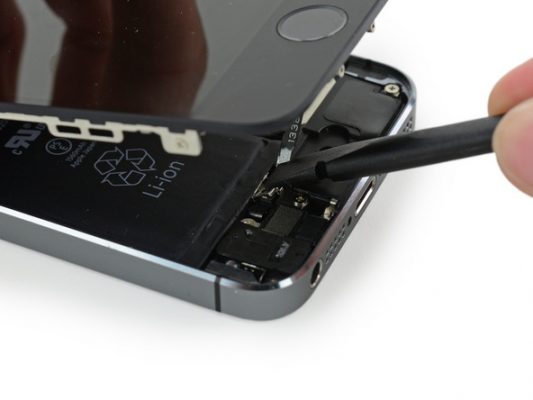

• نوک اسپاتول یا پنس را در گوشه سمت چپ براکت کانکتور دکمه هوم آیفون SE قرار دهید و با اعمال نیرو آن را از جایگاهش بلند کنید.

• براکت مذکور را با پنس از داخل آیفون SE تعمیری خارج کنید.

• نکته: برای جا زدن دوباره براکت کانکتور دکمه هوم آیفون SE باید از یک ترفند خاص استفاده کنید که در مراحل 10 و 11 به آموزش آن می‌پردازیم. بنابراین اگر در حال باز کرد گوشی هستید، دو مرحله مذکور را رد داده و سایر مراحل تعویض ویبراتور گوشی آیفون SE (موتور لرزشی) را از مرحله 12 دنبال کنید.

مرحله 10 (مخصوص بستن گوشی): گام اول جا زدن براکت کانکتور دکمه هوم

• دو لبه عرضی براکت را مثل عکس اول با پنس گرفته و لبه طولی دورتر آن را کمی به سمت پایین شیب دهید.

• لبه طولی دورتر براکت را در شیاری قرار دهید که زیر باتری گوشی تعبیه شده است.

• براکت را به صورت ریلی و تا جای ممکن به سمت راست هول دهید.

مرحله 11 (ترفند بستن گوشی): گام دوم جا زدن براکت کانکتور دکمه هوم

• نوک اسپاتول را روی براکت دکمه هوم آیفون SE تعمیری قرار داده و با یک فشار ملایم آن را در جایگاهش نصب کنید.

• نکته: اگر براکت به خوبی نصب نشد، آن را با پنس برداشته و بار دیگر مراحل 10 و 11 را با دقت بیشتر تکرار کنید.

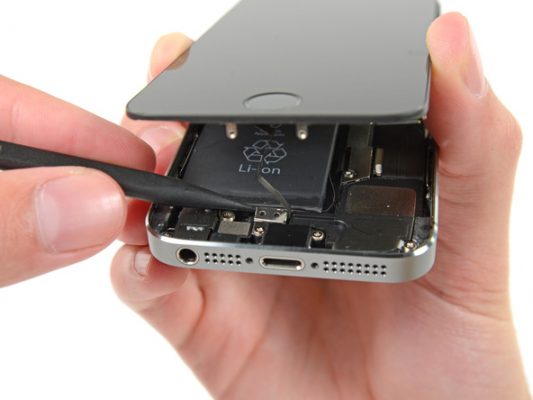

مرحله 12: جداسازی کانکتور دکمه هوم

• نوک اسپاتول یا پنس را در گوشه سمت چپ کانکتور دکمه هوم آیفون SE تعمیری قرار دهید و با اعمال نیرو به سمت راست و بالا، کانکتور مذکور را از روی برد آیفون جدا کنید.

مرحله 13: باز کردن پنل جلوی آیفون SE به صورت 90 درجه

• حال که اتصالات قاب لبه زیرین آیفون SE کاملا از بین رفته است، می‌توانید گوشی را روی میز کارتان قرار دهید و به آرامی پنل جلوی آن را از لبه زیرین به سمت لبه فوقانی (به صورت کتابی) باز کنید. دقت کنید که به لبه فوقانی آیفون SE هیچ نیرویی وارد نمی‌شود و این بخش مثل یک لولا عمل می‌کند. پنل جلوی آیفون SE تعمیری را تا جایی باز کنید که نسبت به پنل پشت آن زاویه 90 درجه پیدا کند.

• پنل جلوی آیفون SE را با کش به یک جعبه یا هر ابزار دیگری که بتواند نقش یک تکیه‌گاه را ایفاء کند وصل کنید.

• نکته: به هیچ عنوان در این مرحله سعی نکنید که دو پنل پشت و جلوی آیفون SE تعمیری را کاملا از هم جدا نمایید. این دو پنل با کابل های شکننده‌ای در لبه فوقانی گوشی به هم متصل هستند، بنابراین مراقب باشید که به این کابل ها آسیبی وارد نشود.

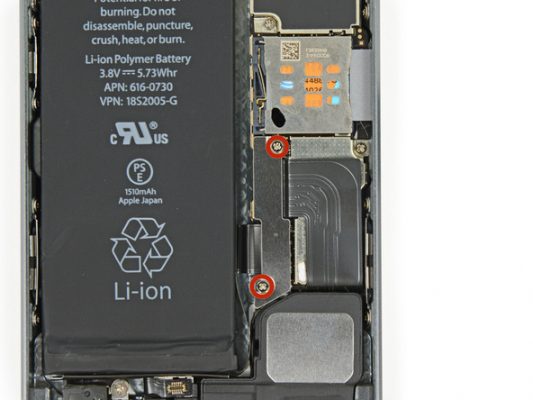

مرحله 14: باز کردن پیچ های براکت کانکتور باتری

• دو پیچ 1.6 میلیمتری براکت باتری آیفون SE تعمیری که در عکس با رنگ قرمز نمایش داده شده‌اند را باز کنید.

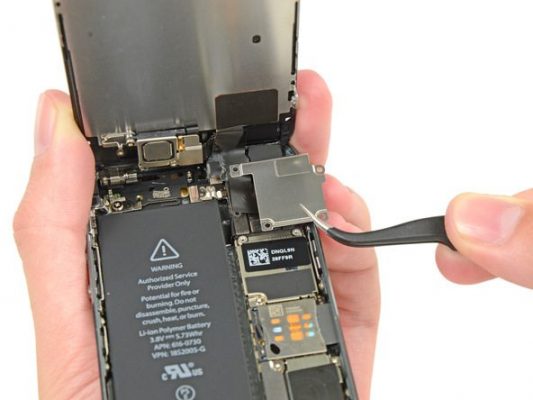

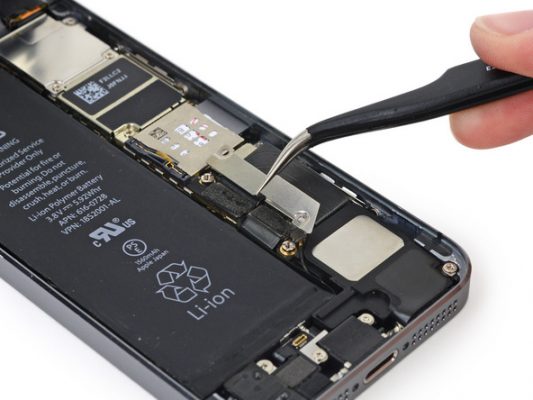

مرحله 15: جداسازی براکت کانکتور باتری

• براکت کانکتور باتری آیفون SE تعمیری را با پنس از پنل پشت گوشی جدا کنید.

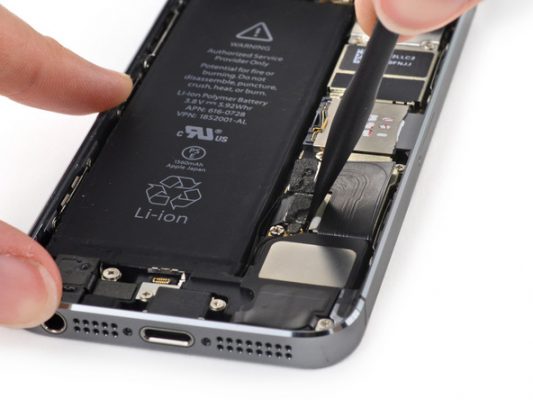

مرحله 16: جداسازی کانکتور باتری

• نوک اسپاتول یا پنس را در لبه سمت راست کانکتور باتری آیفون SE تعمیری قرار دهید و با اعمال نیرو به سمت چپ و بالا، این کانکتور را از روی برد جدا کنید.

• نکته: در حین جداسازی کانکتور باتری آیفون SE تعمیری دقت کنید که فشاری روی برد و محل نشستن کانکتور وارد نشود. همچنین دقت کنید که نوک پنس یا اسپاتول به باتری گوشی برخورد نداشته و آسیبی به آن وارد نکند.

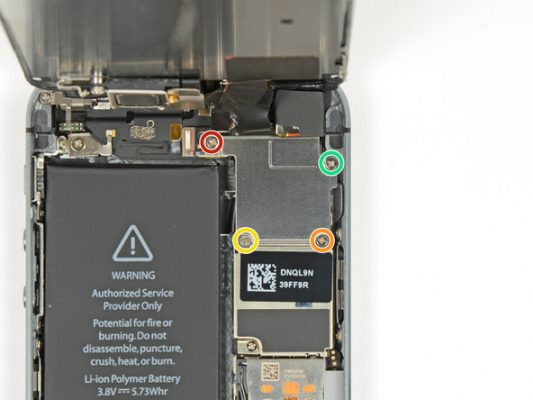

مرحله 17: باز کردن پیچ‌های براکت بالا و سمت راست

• پیچ 1.7 میلیمتری که در عکس با رنگ قرمز نمایش داده شده را باز کنید. این پیچ به پیچ گوشتی آهنربایی نمی‌چسبد، بنابراین دقت کنید که پیچ مذکور بعد از باز شدن گم نشود.

• پیچ 1.2 میلیمتری که در عکس با رنگ نارنجی نمایش داده شده را باز کنید.

• پیچ 1.3 میلیمتری که در عکس با رنگ زرد نمایش داده شده را باز کنید.

• پی 1.7 میلیمتری که در عکس با رنگ سبز مشخص شده را باز کنید.

• نکته: در حین باز و بسته کردن پیچ های روی پنل پشت آیفون SE به هیچ وجه نیروی فشاری زیادی اعمال نکنید. نیروی فشاری اعمالی می‌تواند مستقیما به برد آیفون منتقل شده و به آن آسیب جدی بزند. همچنین بعد از تعویض ویبراتور گوشی آیفون SE (موتور لرزشی) و زمانی که در حال بستن گوشی ستید، از قرار دادن صحیح پیچ ها در جایگاه اختصاصی خودشان اطمینان حاصل کنید.

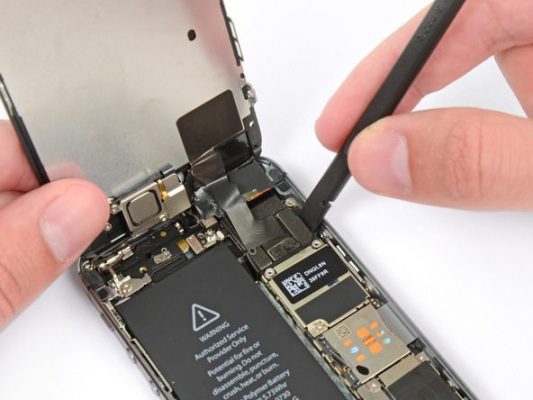

مرحله 20: جداسازی کانکتور ال سی دی

• نوک اسپاتول را در زیر کانکتور ال سی دی گوشی آیفون SE تعمیری قرار داده و به آرامی آن را از روی برد جدا کنید.

• نکته: در برخی شرایط دیده شده که بعد از انجام تعمیرات لازم روی گوشی آیفون SE و روشن کردن آن، صفحه نمایش گوشی خطوط سفیدی را نشان داده یا کاملا سیاه می‌شود! اغلب در این شرایط کانکتور ال سی دی از سوکت روی برد آیفون خارج شده و منجر به نمایش تصویر سیاه یا خطوط سفید رنگ شده است. برای رفع مشکل باید کانکتور را بار دیگر روی برد آیفون SE نصب کنید و گوشی را ریستارت نمایید. بهترین روش ریستارت آیفون SE در این حالت خارج کردن باتری و نصب مجدد آن است.

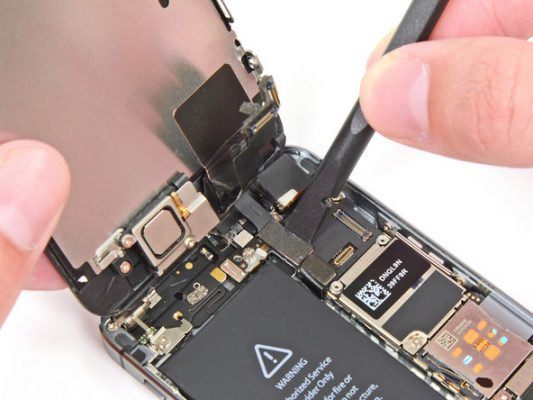

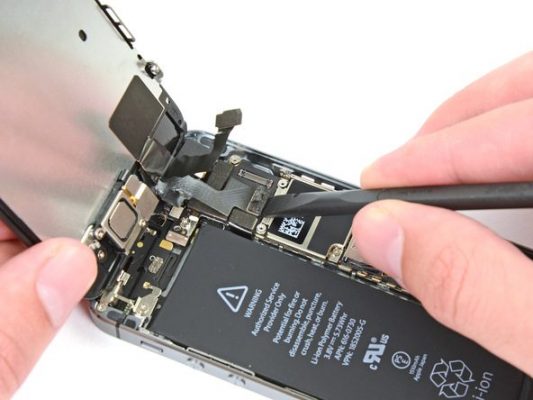

مرحله 21: جداسازی کانکتور کابل دیجیتایزر

• نوک اسپاتول را در لبه سمت راست کانکتور کابل دیجیتایزر آیفون SE تعمیری قرار داده و به آرامی نیرویی به سمت بالا و چپ به کانکتور وارد کنید تا از جایگاهش بلند شود.

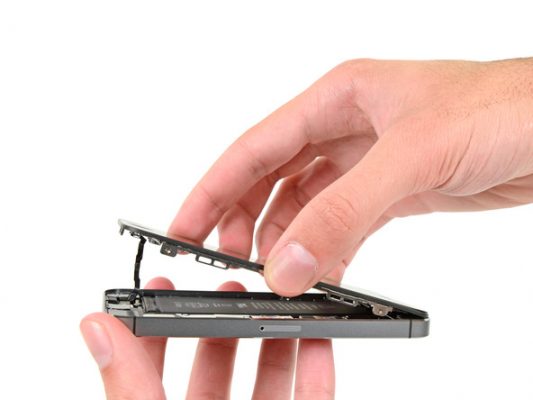

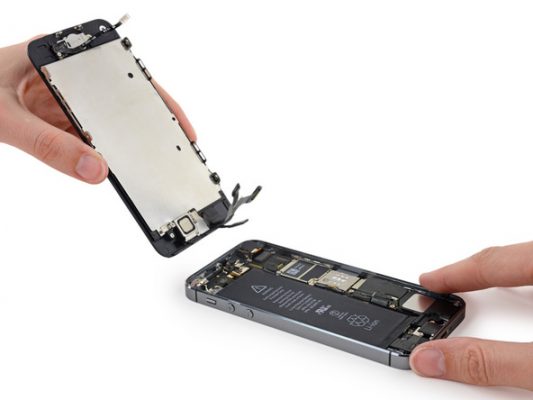

مرحله 22: جداسازی کامل پنل پشت و جلو

• می‌توانید پنل پشت و جلوی آیفون SE تعمیری را کاملا از هم جدا کنید.

• موتور لرزشی یا ویبراتور گوشی آیفون SE روی پنل پشت گوشی نصب شده است. بنابراین به منظور تعویض ویبراتور گوشی آیفون SE (موتور لرزشی) دیگر با پنل جلوی آیفون کاری نداریم و سایر مراحل کار را روی پنل پشت آن دنبال می‌کنیم.

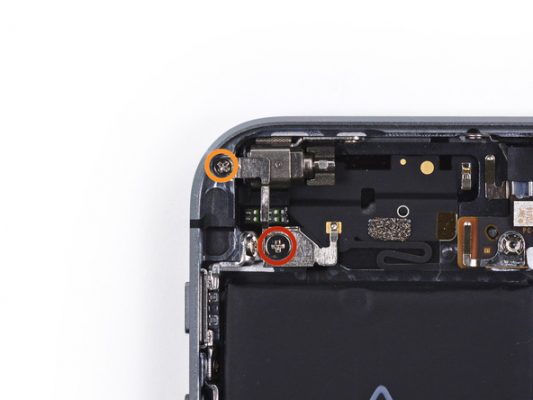

مرحله 23: باز کردن پیچ های براکت ویبراتور

• پی 1.7 میلیمتری که در عکس با رنگ قرمز نمایش داده شده را باز کنید.

• پیچ 2.5 میلیمتری که در عکس با رنگ نارنجی نمایش داده شده را باز کنید.

مرحله 24: جداسازی براکت ویبراتور

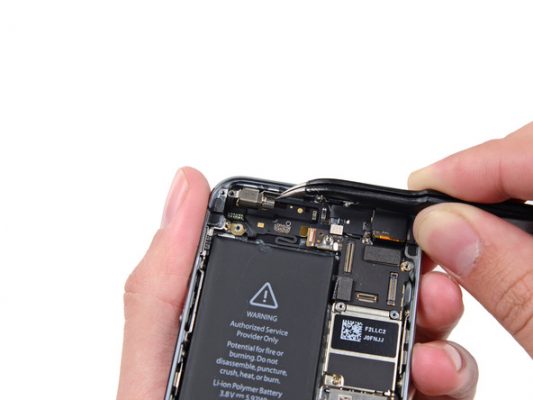

• با نوک پنس، براکت ویبراتور آیفون SE را برداشته و از پنل پشت گوشی جدا کنید.

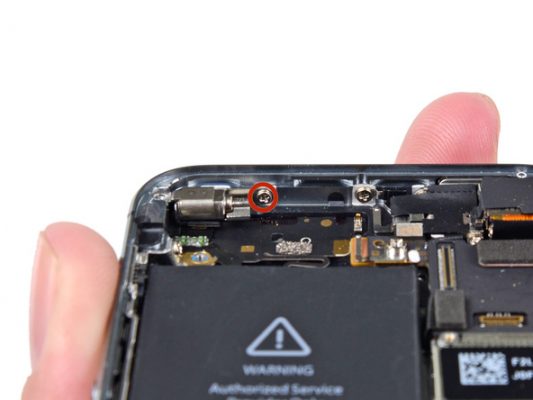

مرحله 25: باز کردن پیچ نگهدارنده ویبراتور

• پیچ 1.7 میلیمتری که در گوشه سمت چپ و لبه فوقانی آیفون SE وصل شده و نگهدارنده ویبراتور است را مثل عکس های ضمیمه شده باز کنید.

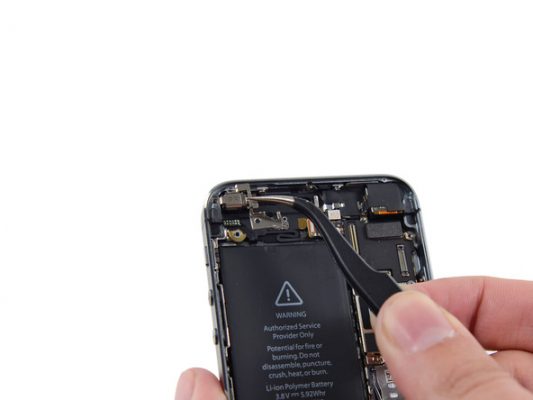

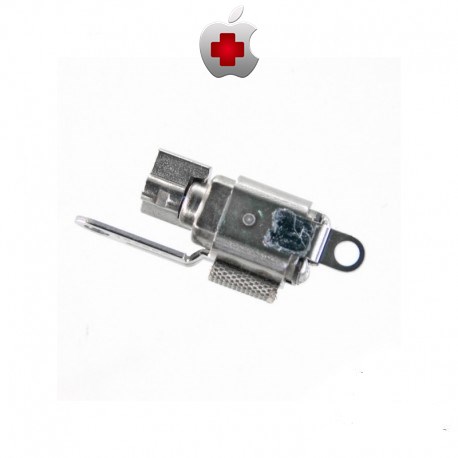

مرحله 26: تعویض ویبراتور گوشی آیفون SE (موتور لرزشی)

• با نوک پنس، ویبراتور یا موتور لرزشی فعلی آیفون SE را از پنل پشت جدا کنید.

• می‌توانید نسبت به تعویض ویبراتور گوشی آیفون SE (موتور لرزشی) اقدام نمایید.



به منظور بستن گوشی باید مراحلی که در این مقاله دیاگ همراه شرح داده شدند را به ترتیب از انتها به ابتدا انجام دهید.
