آموزش تعویض فلت وای فای دایورسیتی گوشی آیفون 7 پلاس

دیاگ همراه در این بخش از سلسله قسمت های تعمیرات گوشی آیفون به بررسی نکاتی در خصوص تعویض فلت وای فای دایورسیتی گوشی آیفون ۷ پلاس اپل می پردازد. برای تقویت آنتن دهی وای فای و بهبود عملکرد آن در گوشی آیفون 7 پلاس از دو فلت وای فای استفاده می‌شود. فلت وای فای اصلی این گوشی در گوشه قاب پشت آن نصب شده و یک فلت وای فای دیگر هم در کنار کپسول اسپیکر آن نصب است که به این فلت اصطلاحا فلت وای فای دایورسیتی گفته می‌شود. در خیلی از مواقع مشکلات آنتن دهی وای فای گوشی با تعویض فلت وای فای دایورسیتی گوشی آیفون 7 پلاس برطرف می‌شود. برای تعویض فلت وای فای دایورسیتی گوشی آیفون 7 پلاس لازم است محافظه اسپیکر گوشی را از آن جدا کنید. در ادامه این مطلب در وبسایت دیاگ همراه می‌خواهیم به آموزش مرحله به مرحله و تصویری نحوه تعویض فلت وای فای دایورسیتی گوشی آیفون 7 پلاس بپردازیم.

شما عزیزان می‌توانید با مراجعه به مرکز خدمات و قطعات دیاگ همراه، فلت وای فای دایورسیتی و تمام ابزار مورد نیاز برای انجام این تعمیر را تهیه کنید. تمام قطعاتی که در این شرکت عرضه می شوند دارای ضمانت اورجینال بودن هستند.

چنانچه در رابطه با هر یک از مراحل شرح داده شده مشکلی به وجود آمد یا سوالی داشتید، می‌توانید با مراجعه به صفحه ثبت سفارش آنلاین تعمیرات گوشی موبایل در شرکت دیاگ همراه، از آن ها راهنمایی دقیق تری بخواهید یا سفارش تعمیر و تعویض فلت وای فای دایورسیتی گوشی آیفون 7 پلاس اپل خود را به ثبت برسانید و انجام تعمیرات را به کارشناسان خبره این مرکز واگذار کنید و در کوتاه ترین زمان ممکن، گوشی تعمیر شده خود را درب منزل تحویل بگیرید.



قطعات اصلی مورد نیاز برای تعویض فلت وای فای دایورسیتی گوشی آیفون ۷ پلاس:



مرحله 1: باز کردن دو پیچ لبه زیرین

• نکته: قبل از اینکه پروسه تعویض فلت وای فای دایورسیتی آیفون 7 پلاس را شروع کنید، شارژ باتری آیفون را به طور کامل خالی نمایید یا به کمتر از 25 درصد برسانید تا ریسک بروز حوادثی مثل آتش گرفتن باتری به صفر برسد.

• آیفون 7 پلاس تعمیری را خاموش کنید.

• دو پیچ 3.4 میلیمتری که در عکس با رنگ قرمز مشخص شده‌اند را از لبه زیرین قاب گوشی باز کنید.

• نکته: با باز کردن قاب آیفون 7 پلاس و به نوعی تعمیر گوشی در حالت عادی حساسیت آن در قبال نفوذ آب و مایعات افزایش پیدا می‌کند چون نوارهای آب بندی لبه قاب دستگاه از بین می‌روند. به منظور رفع این مشکل باید نوارهای آب بندی جدیدی را در لبه های قاب دستگاه نصب کنید که در ادامه و مرحله مناسب در مورد آن صحبت می‌کنیم.

مرحله 2: گرما دادن به لبه زیرین قاب

• با سشوار، آی‌اوپنر یا هیتر به لبه زیرین قاب آیفون 7 پلاس تعمیری گرما اعمال کنید. اگر از سشوار برای انجام این کار استفاده می‌کنید شدت گرمای سشوار را روی حالت زیاد قرار داده و برای مدت زمان یک دقیقه به لبه زیرین قاب گوشی گرما اعمال کنید.

مرحله 3: نصب ساکشن کاپ

• ساکشن کاپ را به گونه‌ای روی نمایشگر آیفون 7 پلاس تعمیری نصب کنید که بیشتر نزدیک به لبه زیرین گوشی باشد.

• نکته: مراقب باشید که لبه های ساکشن کاپ روی دکمه هوم آیفون قرار نگیرد.

مرحله 4: باز کردن لبه زیرین قاب

• آیفون تعمیری را روی میز کارتان قرار دهید و دستگیره ساکشن کاپ را با انگشت بگیرید. سعی کنید دستتان به گونه‌ای روی آیفون 7 پلاس قرار گیرد که بتوان نقش یک تکیه‌گاه را ایفاء کرده و در عین حال از جابجا شدن آیفون جلوگیری کند. نوک اسپاتول سر صاف را با دست دیگرتان در شکاف باریک مابین قاب پشت و پنل جلوی گوشی در لبه زیرین آن قرار دهید.

• به آرامی ساکشن کاپ را به سمت بالا بکشید و سعی کنید تمرکز نیرو کششی روی لبه زیرین قاب گوشی معطوف باشد. همزمان با کشیدن ساکشن کاپ سعی کنید با نوک اسپاتول لبه زیرین قاب پشت آیفون را روی میز کارتان نگه دارید و از بلند شدن آن ممانعت به عمل آورید. شدت نیروی کششی را به تدریج تا جایی افزایش دهید که یک شکاف کوچک در لبه زیرین قاب آیفون 7 پلاس و مابین قاب پشت و پنل جلوی آن به وجود آید.

• خیلی آرام نوک اسپاتول را در این شکاف فرو ببرید. دقت داشته باشید که نوک اسپاتول حتما و دقیقا از زیر دکمه هوم به داخل شکاف ایجاد شده هدایت شود.

• نکته: به هیچ وجه نوک اسپاتول را بیش از اندازه در لبه های آیفون 7 پلاس فرو نکنید. چون ممکن است به سیم فلت دکمه هوم گوشی آسیب وارد شود.

• نکته: دقت داشته باشید که انجام این مرحله نیاز به کمی دقت و تجربه دارد و ممکن است در اوایل کار چندین بار بدنه آیفون جابجا شود و بدین ترتیب قادر به انجام این مرحله نباشید. با تمرین و تکرار می‌توانید به راحتی این مرحله را پشت سر بگذارید، فقط مراقب باشید که نیروی وارد بر پنل جلوی دستگاه به ال سی دی آیفون آسیبی وارد نکند.

• نوک اسپاتول را با یک چرخش 90 درجه به حالت ایستاده در آورید. بدین ترتیب لبه زیرین قاب آیفون 7 پلاس کاملا آزاد شده و گیره های آن باز می‌شوند.

مرحله 5: شل کردن لبه سمت چپ قاب

• نوک اسپاتول را دوباره به حالت خوابیده تغییر دهید.

• اسپاتول را خیلی آرام از لبه زیرین قاب گوشی به لبه سمت چپ آن منتقل کنید و در این بخش به صورت رفت و برگشت حرکت دهید تا گیره های لبه سمت چپ قاب دستگاه آزاد شوند و این بخش از قاب گوشی شل گردد.

• نکته: در حین انجام این مرحله صبر و حوصله به خرج دهید و از فرو بردن بیش از حد نوک اسپاتول در قاب آیفون ممانعت به عمل آورید تا خدای نکرده به قطعات داخلی دستگاه آسیبی وارد نشود.

مرحله 6: شل کردن لبه سمت راست قاب

• نوک اسپاتول را دوباره به لبه زیرین قاب آیفون 7 پلاس تعمیری بازگردانده و سپس به لبه سمت راست آن هدایت کنید. با حرکت رفت و برگشت اسپاتول در لبه سمت راست قاب iPhone 7 Plus سعی کنید گیره های این بخش را هم آزاد نمایید.

• نکته: دقت داشته باشید که نوک اسپاتول بیش از حد در داخل قاب گوشی فرو برده نشود.

• نکته: در پایان این مرحله باید گیره های لبه زیرین، راست و چپ قاب آیفون 7 پلاس آزاد شده باشند. اگر احساس کردید بخش هایی از این سه لبه قاب گوشی همچنان محکم و سفت است، سعی کنید با نوک اسپاتول آن قسمت ها را شل نمایید.

مرحله 7: بررسی شل بودن قاب آیفون

• نکته: در این مرحله توقفی داشته باشید و کیفیت شل شدن سه لبه قاب آیفون 7 پلاس تعمیری را بررسی کنید و اگر بخش هایی از قاب گوشی به درستی شل نشده بودند آن بخش ها را شل کنید.

• گیره ساکشن کاپ را گرفته و به آرامی آن را به سمت بالا بکشید تا لبه زیرین پنل جلوی آیفون 7 پلاس به اندازه 40 درجه از روی قاب پشت آن بلند شود. اگر این امر به سادگی و بدون مشکل انجام شد، به مرحله بعد بروید و پروسه تعویض فلت وای فای دایورسیتی آیفون 7 پلاس را دنبال کنید اما اگر بخش هایی از لبه زیرین، راست و چپ قاب گوشی در برابر بلند شدن مقاومت کردند، با نوک اسپاتول این بخش ها را آزاد و شل نمایید.

• نکته: به هیچ وجه در این مرحله سعی نداشته باشید که قاب پشت و جلوی آیفون 7 پلاس را به طور کامل از هم جدا کنید چون این امر می‌تواند منجر به پاره شدن سیم هایی شود که اتصال قاب پشت و پنل جلوی دستگاه را ایجاد کرده‌اند.

مرحله 8: جداسازی ساکشن کاپ

• ساکشن کاپ را از روی صفحه نمایش آیفون 7 پلاس تعمیری بردارید.

مرحله 9: آزاد کردن لبه فوقانی قاب

• نوک یک پیک را به آرامی در شکاف مابین قاب پشت و پنل جلوی آیفون 7 پلاس در لبه فوقانی قاب گوشی فرو ببرید و در این قسمت به صورت رفت و برگشت حرکت دهید تا لبه فوقانی قاب گوشی هم کاملا شل و آزاد شود.

مرحله 10: باز کردن قاب آیفون به صورت کتابی

• آیفون تعمیری را به گونه‌ای روی میز کارتان قرار دهید که قاب پشت آن روی میز قرار داشته باشد و صفحه نمایش گوشی رو به سمت بالا قرار گیرد.

• به آرامی لبه سمت چپ پنل جلوی دستگاه را به صورت کتابی از روی قاب پشت آن بلند کنید. دقت داشته باشید که به لبه سمت راست قاب گوشی هیچ نیروی کششی اعمال نشود و این بخش مثل یک لولا حول محور خودش بچرخد.باز کردن پنل جلوی آیفون را تا جایی ادامه دهید که 180 درجه باز شود و در کنار قاب پشت گوشی قرار گیرد.

• نکته: دقت داشته باشید که در لبه سمت راست قاب آیفون 7 پلاس سیم ها و کابلی های حساسی نصب هستند که پنل جلوی گوشی را به قاب پشت آن و برد دستگاه متصل کرده‌اند. پس باید مراقب باشید به این سیم ها آسیبی وارد نشود.

مرحله 11: باز کردن پیچ های براکت کانکتور باتری و ال سی دی

• سه پیچ 1.2 میلیمتری که در عکس با رنگ قرمز نمایش داده شده‌اند را از روی پنل پشت آیفون 7 پلاس باز کنید.

• پیچ 2.6 میلیمتری که در عکس با رنگ نارنجی نمایش داده شده را از روی پنل پشت آیفون 7 پلاس باز کنید.

مرحله 12: برداشتن براکت کانکتور باتری و ال سی دی

• براکت کانکتورهای باتری و ال سی دی آیفون 7 پلاس تعمیری را بردارید.

مرحله 13: آزاد کردن کانکتور باتری

• با قرار دادن نوک اسپاتول در لبه زیرین و سمت راست کانکتور باتری و هول دادن آن به سمت بالا، کانکتور باتری آیفون 7 پلاس را از روی سوکتش آزاد کنید.

مرحله 14: آزاد کردن کانکتورهای ال سی دی و تاچ

• نکته: کانکتور های ال سی دی و تاچ آیفون 7 پلاس به گونه‌ای روی سوکتشان نصب هستند که سیم کانکتور ال سی دی روی کانکتور تاچ قرار دارد. بنابراین باید ابتدا کانکتور ال سی دی از سوکتش آزاد شود و سپس به کانکتور تاچ دسترسی پیدا کنید و قادر به باز کردن آن باشید.

• نوک اسپاتول سر صاف را از لبه سمت چپ به زیر کانکتور ال سی دی آیفون 7 پلاس تعمیری فرو برده و خیلی آرام آن را به سمت بالا هول دهید تا از روی سوکتش آزاد شود.

• دقیقا مثل حالت قبل کانکتور تاچ آیفون 7 پلاس تعمیری را هم از روی سوکتش آزاد کنید. این کانکتور زیر کابل کانکتور ال سی دی قرار دارد.

• نکته (مخصوص بستن گوشی): بعد از تعویض فلت وای فای دایورسیتی آیفون 7 پلاس و وقتی که در حال بستن گوشی هستید، برای جا زدن کانکتور تاچ و ال سی دی به وسط آن ها فشار اعمال نکنید. بدین منظور باید کانکتور های مذکور را روی سوکتشان قرار داده و به یک سمت آن ها فشاری اعمال نمایید تا روی سوکت جا بخورد. سپس همین کار را برای سمت دیگر کانکتور تکرار کنید تا کاملا روی سوکتش نصب شود.

• نکته (مخصوص بستن گوشی): در برخی شرایط ممکن است بعد از تعمیر آیفون و بستن دستگاه و روشن کردن آن صفحه نمایش گوشی محتوای درستی را ارائه نکند. در این شرایط یا کانکتور LCD شل شده یا قبل از نصب کانکتور LCD کانکتور باتری را نصب کرده بودید. بنابراین گوشی را باز کنید، کانکتور باتری و ال سی دی را آزاد کنید. کانکتور ال سی دی را دوباره روی سوکتش نصب کنید و مطمئن شوید که به خوبی روی سوکت نصب است. کانکتور باتری را نصب نمایید و گوشی را بسته و دوباره روشن کنید. مشاهده خواهید کرد که مشکل ال سی دی دستگاه برطرف می‌شود.

مرحله 15: جداسازی براکت کانکتور سنسورهای جلو

• دو پیچ 1 میلیمتری که در عکس با رنگ نارنجی نمایش داده شده‌اند را با استفاده از پیچ گوشتی سه سو Y000 باز کنید.

• تک پیچ 1.3 میلیمتری که در عکس با رنگ قرمز نمایش داده شده را با استفاده از پیچ گوشتی سه سو Y000 باز کنید.

• براکت کانکتور سنسور های جلوی آیفون 7 پلاس را از لبه فوقانی قاب پشت گوشی جدا کنید.

مرحله 16: آزاد کردن کانکتور سنسورهای جلو

• نوک اسپاتول را از سمت چپ به زیر کانکتور سنسور های جلوی آیفون 7 پلاس تعمیری فرو ببرید و خیلی آرام آن را به سمت بالا هدایت کنید تا از روی سوکتش آزاد شود.

مرحله 17: جداسازی کامل پنل جلو و قاب پشت

• پنل جلوی آیفون 7 پلاس تعمیری را به طور کامل از قاب پشت آن جدا کنید. از آنجایی که هدف تعویض فلت وای فای دایورسیتی آیفون 7 پلاس است و این گوشی روی کپسول اسپیکر گوشی در گوشه سمت راست و پایین قاب پشت آن واقع شده، بنابراین دیگر به پنل جلویی دستگاه کاری ندارید و می‌توانید آن را در گوشه امنی قرار دهید.

• نکته (مخصوص بستن گوشی): اگر می‌خواهید بعد از تعویض فلت وای فای دایورسیتی آیفون 7 پلاس همچنان دستگاه مقاومت خوبی در برابر نفوذ آب و مایعات داشته باشد بهتر است در این مرحله توقفی داشته باشید و لاستیک های آب بندی جدیدی را در لبه قاب گوشی نصب نمایید.

مرحله 18: آزاد کردن کانکتور سیم آنتن

• با نوک پنس کانکتور سیم آنتن وای فای را از گوشه سمت چپ و فوقانی کپسول اسپیکر دستگاه آزاد کنید.

• نکته: کانکتور و سیم آنتن مذکور بسیار ظریف هستند، بنابراین اگر می‌خواهید آسیبی به آن ها وارد نشود باید در انجام این مرحله دقت بالایی صرف نمایید.

• نکته (مخصوص بستن گوشی): برای نصب کانکتور سیم آنتن بر روی سوکتش باید از یک ترفند خاص استفاده کنید. بدین منظور کانکتور را روی سوکتش قرار دهید و نوک اسپاتول سر صاف را روی کانکتور بخوابانید. سپس نیروی فشاری ملایم و یکنواختی به سطح صاف نوک اسپاتول وارد نمایید تا کانکتور سیم آنتن آیفون 7 پلاس روی سوکتش نصب شود.

مرحله 19: کنار کشیدن سیم آنتن

• به آرامی با نوک اسپاتول سیم آنتن وای فای آیفون 7 پلاس را از گوشه محفظه اسپیکر کنار بزنید تا آزاد شود.

مرحله 20: آزاد کردن گیره سیم آنتن

• به آرامی نوک اسپاتول را در پشت گیره‌ای قرار دهید که روی لبه سمت چپ کپسول اسپیکر آیفون 7 پلاس اپل نصب است و آن را به سمت جلو هول دهید. بدین ترتیب سیم آنتن وای فای آیفون از گیره مذکور آزاد می‌شود.

مرحله 21: باز کردن پیچ های کپسول اسپیکر

• سه پیچ 1.3 میلیمتری که در عکس با رنگ قرمز مشخص شده‌اند را باز کنید.

• پیچ 2.3 میلیمتری که در عکس با رنگ نارنجی مشخص شده را باز کنید.

• پیچ 3.3 میلیمتری که در عکس با رنگ زرد مشخص شده را باز کنید.

مرحله 22: جداسازی کپسول اسپیکر

• لبه فوقانی کپسول اسپیکر آیفون 7 پلاس را به آرامی با دست گرفته و از روی جایگاهش بلند کنید.

• کپسول اسپیکر را به سمت بالا بکشید تا به طور کامل از جایگاهش جدا شود.

• از آنجایی که هدف تعویض فلت وای فای دایورسیتی آیفون 7 پلاس است و این قطعه در گوشه کپسول اسپیکر دستگاه نصب شده، بنابراین دیگر به قاب پشت گوشی کاری ندارید و پروسه مورد نظر را روی کپسول اسپیکر آیفون تعمیری دنبال خواهید کرد.

مرحله 23: اعمال گرما به کپسول اسپیکر

• با سشوار یا هیتر به لبه زیرین کپسول اسپیکر آیفون 7 پلاس تعمیری گرمای ملایمی اعمال کنید تا چسب نگهدارنده آنتن وای فای شل شده و خاصیت چسبندگی خود را از دست دهد.

مرحله 24: آزاد کردن چسب فلت وای فای

• نوک یک پیک را به آرامی به زیر چسب نگهدارنده فلت وای فای آیفون 7 پلاس تعمیری فرو ببرید و آن را از روی کپسول اسپیکر دستگاه آزاد کنید.

مرحله 25: شل کردن لبه فلت وای فای

• لبه فلت وای فای را از گوشه کپسول اسپیکر آزاد کنید. بدین منظور کافی است نوک پیک را در سمت دیگر چسب فلت وای فای فرو ببرید و این قسمت را هم آزاد نمایید.

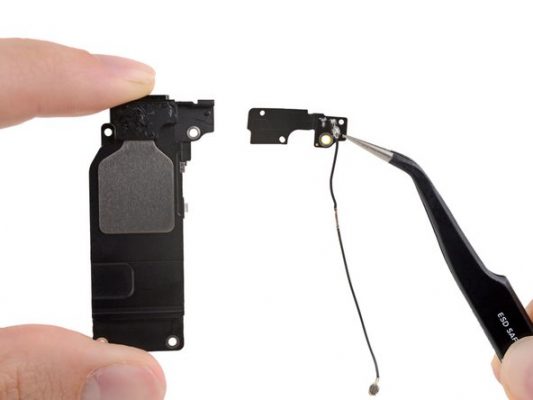

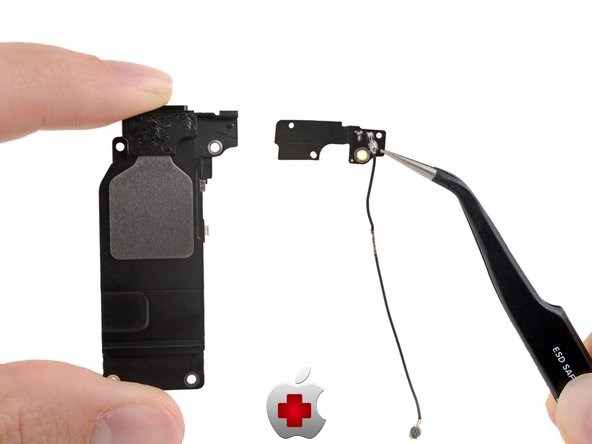

مرحله 26: تعویض فلت وای فای دایورسیتی گوشی آیفون 7 پلاس

• با نوک پنس فلت وای فای دایورسیتی گوشی آیفون 7 پلاس را از گوشه کپسول اسپیکر آن جدا کنید.

• می‌توانید تعویض فلت وای فای دایورسیتی گوشی آیفون 7 پلاس را انجام دهید.



به منظور بستن گوشی باید مراحلی که در این مقاله دیاگ همراه شرح داده شدند را به ترتیب از انتها به ابتدا انجام دهید.
