آموزش تعویض سیم دکمه ولوم گوشی آیفون ۴ اپل

دیاگ همراه در این بخش از سلسله قسمت های تعمیرات گوشی آیفون به بررسی نکاتی در خصوص تعویض سیم دکمه ولوم گوشی آیفون ۴ می پردازد. تعویض سیم دکمه ولوم گوشی آیفون 4 در شرایطی انجام می‌شود که دکمه ولوم یا همان تنظیم صدای این گوشی از کار افتاده باشد. اگر دکمه ولوم گوشی آیفون 4 از کار بیفتد، منشا مشکل یا از بخش فیزیکی خود دکمه ولوم است و یا مربوط به سیم آن می‌شود. بنابراین با تعویض دکمه ولوم یا سیم این دکمه مشکل برطرف خواهد شد. در ادامه مطالب تعمیرات موبایل وبسایت دیاگ همراه قصد داریم به آموزش تصویری و مرحله به مرحله نحوه تعویض سیم دکمه ولوم گوشی آیفون 4 اپل بپردازیم. چنان چه در رابطه با هر یک از مراحل شرح داده شده سوالی داشتید، می‌توانید ضمن تماس با کارشناسان واحد تعمیرات شرکت دیاگ همراه از آن ها راهنمایی دقیق تری بخواهید. با ما همراه باشید.





مرحله 1: باز کردن پیچ های لبه زیرین

• نکته: قبل از اینکه پروسه تعویض سیم دکمه ولوم گوشی آیفون 4 را آغاز کنید بهتر است شارژ باتری آیفون تعمیری را کاملا خالی کرده یا به کمتر از 25 درصد برسانید. این امر سبب می‌شود حساسیت باتری در قبال فشارهای احتمالی حین تعویض سیم دکمه ولوم گوشی آیفون 4 کاهش یابد.

• گوشی آیفون 4 تعمیری را خاموش کنید.

• دو پیچ لبه زیرین قاب گوشی آیفون 4 تعمیری را باز کنید.

• نکته: دو پیچ لبه زیرین قاب گوشی آیفون 4 در برخی مدل ها پنج سو و از نوع Pentalobe است و در برخی مدل های دیگر از نوع فیلیپس #000 خواهد بود. بنابراین دقت کنید که برای جداسازی این پیچ ها از پیچ گوشتی مناسب استفاده نمایید.

مرحله 2: شل کردن درب پشت آیفون

• نکته: قاب یا بدنه آیفون 4 اپل از نوع جداشدنی طراحی شده است، یعنی این امکان وجود دارد که بدون نیاز به هیچ ابزار خاصی درب پشت گوشی را از آن جدا کرده و به قطعات سخت افزاری گوشی مثل باتری و غیره دسترسی یابید. این امر سبب شده تا تعویض سیم دکمه ولوم آیفون 4 هم ساده تر شود.

• آیفون 4 تعمیری را به طوری در دستتان بگیرید که بدنه آن ثابت باشد و بتوانید درب پشت گوشی را از پایین به سمت بالا هول دهید.

• درب پشت گوشی آیفون تعمیری را کمی به سمت بالا هول دهید تا لبه زیرین آن از قاب گوشی آزاد شده و کمی فاصله بگیرد.

مرحله 3: جداسازی درب پشت آیفون

• به تدریج هول دادن درب پشت آیفون 4 تعمیری را ارائه دهید تا این بخش از قاب گوشی کاملا از بدنه آن جدا گردد.

• درب پشت گوشی آیفون را در گوشه‌ای قرار داده و پروسه تعویض سیم دکمه ولوم گوشی آیفون 4 را روی بدنه گوشی دنبال کنید.

• نکته: زمانی که در حال جداسازی درب پشت گوشی آیفون 4 هستید مراقب باشید که به گیره ها یا کلیپس های اطراف و لبه های آن آسیبی وارد نشود، چون این گیره ها منجر می‌شوند درب پشت گوشی کاملا محکم روی قاب آیفون چفت شود.

مرحله 4: باز کردن پیچ براکت روی کانکتور باتری

• پیچ 2.5 میلیمتری که در عکس با رنگ قرمز مشخص شده و نگهدارنده براکت روی کانکتور باتری آیفون 4 است را باز کنید.

• نکته: در برخی مدل های آیفون 4، براکت روی کانکتور باتری با دو پیچ بسته می‌شود. اگر آیفون شما هم اینطور است، در ین مرحله هر دو پیچ 2.5 میلیمتری مورد نظر را باز کنید.

• (در صورت امکان): اگر قادر به جداسازی براکت کانکتور باتری بودید در همین مرحله این کار را انجام دهید.

مرحله 5: جداسازی براکت روی کانکتور باتری

• نوک قاب باز کن پلاستیکی یا اسپاتول را از بالا به زیر براکت روی کانکتور باتری آیفون 4 فرو برده و خیلی آرام این براکت را به سمت بالا هول دهید تا از روی کانکتور باتری آزاد شود.

• (در صورت نیاز): اگر در مرحله قبل براکت روی کانکتور باتری آیفون 4 تعمیری را از آن جدا نکردید، در این مرحله این کار را انجام دهید.

• نکته (مخصوص بستن گوشی): بعد از تعویض سیم دکمه ولوم آیفون 4 و زمانی که می‌خواهید براکت روی کانکتور باتری را نصب کنید ابتدا لبه زیرین آن را جا زده و سپس آن را کاملا روی کانکتور باتری قرار دهید.

مرحله 6: جداسازی باتری آیفون

• نوار پلاستیکی و ظریفی که در سمت چپ باتری آیفون 4 تعمیری واقع شده را با انگشت گرفته و به سمت بالا بکشید تا باتری از روی قاب گوشی بلند شود.

• نکته: اگر بنا به هر دلیل نمی‌توانید از نوار لاستیکی کنار باتری استفاده کنید، می‌توانید نوک قاب باز کن را از لبه سمت چپ به زیر باتری گوشی فرو برده و آن را به سمت بالا هدایت کنید تا از روی قاب آیفون بلند شود.

• باتری را با دست گرفته و کاملا از قاب گوشی آیفون 4 جدا کنید.

• نکته (مخصوص بستن گوشی): بعد تعویض سیم دکمه ولوم آیفون 4 و زمانی که نوبت به جا زدن باتری گوشی می‌رسد حتما دقت کنید که کلیپس های نشان داده شده در عکس سوم وضعیت مناسبی داشته باشند و تحت فشار قرار نگیرند.

مرحله 7: جداسازی خشاب سیم کارت

• سوزن مخصوص باز کردن خشاب سیم کارت گوشی آیفون 4 را در مجرای لبه قاب آن فرو ببرید.

• سوزن را به سمت داخل فشار دهید تا خشاب سیم کارت گوشی به بیرون هدایت شود.

• خشاب سیم کارت گوشی آیفون 4 تعمیری را از لبه سمت راست قاب آن خارج کنید.

مرحله 8: جداسازی براکت روی کانکتور سوکت شارژ

• پیچ 1.2 میلیمتری که در عکس با رنگ قرمز مشخص شده را باز کنید.

• پیچ 1.6 میلیمتری که در عکس با رنگ نارنجی مشخص است را باز کنید.

• براکت روی کانکتور سوکت شارژ گوشی آیفون 4 تعمیری را از آن جدا کنید.

مرحله 9: آزاد کردن کانکتور سوکت شارژ

• نکته: از آنجایی که کانکتور سوکت شارژ آیفون 4 ابعاد بزرگی دارد، حساسیت آن در برابر خمش هم بیشتر است. بنابراین در حین آزاد کردن این کانکتور باید دقت کنید که آسیبی به آن وارد نشود.

• نوک قاب باز کن را از سمت راست به زیر کانکتور سوکت شارژ فرو برده و خیلی آرام آن را به سمت بالا هول دهید تا سمت راست این کانکتور آزاد شود.

• نوک قاب باز کن را به سمت چپ کانکتور سوکت شارژ قرار داده و این بخش از کانکتور مذکور را هم مثل حالت قبل به سمت بالا هدایت نمایید تا آزاد شود.

• کانکتور سوکت شارژ آیفون 4 تعمیری را با پنس یا اسپاتول کاملا از روی سوکتش آزاد نمایید.

مرحله 10: آزاد کردن سیم کانکتور باتری

• به آرامی کانکتور سوکت شارژ آیفون 4 را گرفته و به سمت عقب بکشید تا سیم آن از روی دیگر قطعات سخت افزاری گوشی آزاد شود.

• نکته: در حین آزاد کردن کانکتور سوکت شارژ و همچنین سیم آن از روی بدنه آیفون 4 تعمیری باید دقت زیادی صرف کنید تا به این مجموعه آسیبی وارد نشود. اگر بنا به هر دلیل سیم سوکت شارژ یا کانکتور آن آسیب ببیند ملزم به تعویض این مجموعه خواهید شد.

مرحله 11: آزاد کردن کانکتور سیم آنتن زیرین

• کانکتور سیم آنتن زیرین آیفون 4 تعمیری را با اسپاتول یا قاب باز کن از روی برد آزاد کنید.

• نکته: سیم آنتن آیفون 4 و کانکتور آن بسیار ظریف هستند، بنابراین مراقب باشید که آسیبی به آن ها وارد نشود.

مرحله 12: باز کردن پیچ گوشه قاب

• پیچ 1.9 میلیمتری که در عکس با رنگ قرمز مشخص شده را از گوشه سمت چپ و پایین قاب گوشی آیفون 4 تعمیری باز کنید.

مرحله 13: باز کردن پیچ های بخش فوقانی قاب

• پیچ 2.3 میلیمتری که در عکس با رنگ قرمز مشخص شده را باز کنید.

• دو پیچ 1.6 میلیمتری که در عکس با رنگ نارنجی مشخص شده‌اند را باز کنید.

• پیچ 1.4 میلیمتری که در عکس با رنگ زرد مشخص شده را باز کنید.

• پیچ 4.8 میلیمتری که در عکس با رنگ سبز مشخص شده را باز کنید.

• نکته (مخصوص بستن گوشی): پس از تعویض سیم دکمه ولوم آیفون 4 و زمانی که در حال بستن گوشی هستید دقت کنید که هر پیچ دقیقا در مجرای صحیح خودش قرار داده شده و محکم شود، در غیر این صورت ممکن است نیرویی که به منظور بستن پیچ ها در مجاری نادرست وارد می‌کنید به برد و دیگر قطعات سخت افزاری گوشی آسیب برساند.

مرحله 14: جداسازی درپوش لبه فوقانی قاب

• نوک قاب باز کن پلاستیکی یا اسپاتول را در گوشه سمت راست درپوش بخش فوقانی قابی آیفون 4 قرار داده و خیلی آرام آن را به سمت بالا هول دهید تا از جایگاهش بلند شود.

• درپوش مذکور را با دست کاملا از روی قاب گوشی جدا کنید.

مرحله 15: جداسازی لنز دوربین اصلی

• کانکتور لنز دوربین اصلی آیفون 4 تعمیری را با قاب باز کن از روی برد گوشی آزاد کنید.

• لنز دوربین اصلی آیفون را از گوشه قاب آن جدا نمایید.

مرحله 16: لنز دوربین اصلی آیفون را از گوشه قاب آن جدا نمایید

• نکته: در وسط بدنه آیفون 4 یک پیچ مخفی نصب است که با یک لایه چسب نازک روی آن پوشانده می‌شود. در این مرحله باید چسب مذکور و پیچ زیر آن را باز کنید.

• چسب روی پیچ 2.4 میلیمتری وسط قاب آیفون 4 تعمیری که در عکس اول با رنگ قرمز مشخص شده را باز کنید.

• پیچ 2.4 میلیمتری چسب را باز نمایید.

مرحله 17: آزاد کردن کانکتورهای بخش فوقانی

• کانکتور تاچ یا دیجیتایزر آیفون 4 تعمیری که در عکس با رنگ قرمز مشخص شده را با نوک اسپاتول یا قاب باز کن از روی برد گوشی آزاد کنید.

• کانکتور ال سی دی آیفون 4 تعمیری که در عکس با رنگ نارنجی مشخص شده را با نوک اسپاتول یا قاب باز کن از روی برد گوشی آزاد کنید.

• کانکتور مشترک دکمه ولوم و جک هدفون آیفون 4 تعمیری که در عکس با رنگ زرد مشخص شده را با نوک اسپاتول یا قاب باز کن از روی برد گوشی آزاد کنید.

• کانکتور دکمه پاور آیفون 4 تعمیری که در عکس با رنگ سبز مشخص شده را با نوک اسپاتول یا قاب باز کن از روی برد گوشی آزاد کنید.

• کانکتور دوربین سلفی آیفون 4 تعمیری که در عکس با رنگ آبی مشخص شده را با نوک اسپاتول یا قاب باز کن از روی برد گوشی آزاد کنید.

مرحله 18: باز کردن پیچ استنداف بالای قاب

• پیچ استندافی که در عکس با رنگ قرمز مشخص شده را باز کنید.

• نکته (مخصوص بستن گوشی): بعد از تعویض سیم دکمه ولوم آیفون 4 و وقتی در حال جمع کردن گوشی هستید، حتما دقت کنید واشر لاستیکی که در عکس با رنگ نارنجی مشخص شده دقیقا در جایگاه صحیح خودش قرار داشته باشد تا برد آیفون کاملا روی قاب گوشی چفت شود.

مرحله 19: جداسازی برد آیفون

• لبه زیرین برد آیفون 4 تعمیری را از روی قاب گوشی بلند کنید و آن را به سمت عقب بکشید تا برد کاملا از قاب آیفون جدا شود.

• نکته: در حین جداسازی برد آیفون 4 دقت کنید که به کلیپس طلایی رنگ زیر آن که در عکس با رنگ قرمز مشخص شده آسیبی وارد نشود.

• برد گوشی آیفون 4 را در گوشه امنی قرار داده و پروسه تعویض سیم دکمه ولوم گوشی آیفون 4 را روی باقی مانده قاب دستگاه دنبال کنید.

مرحله 20: برداشتن براکت لنز دوربین سلفی

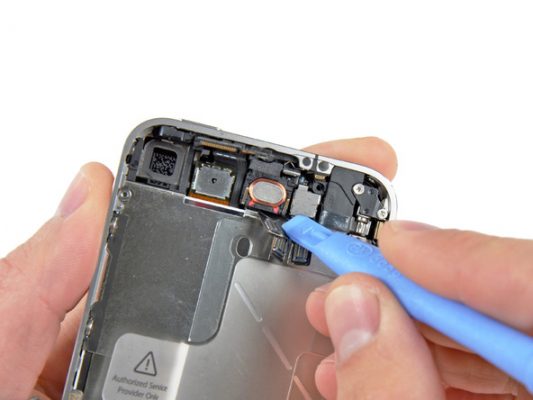

• براکت روی لنز دوربین سلفی آیفون 4 تعمیری را با اسپاتول سر صاف یا قاب باز کن از روی آن بردارید.

مرحله 21: جداسازی لنز دوربین سلفی

• لنز دوربین سلفی گوشی آیفون را از آن جدا کنید.

مرحله 22: باز کردن پیچ های نگهدارنده موتور ویبره

• دو پیچ 6 میلیمتری و 1.4 میلیمتری که به ترتیب در عکس با رنگ های قرمز و نارنجی مشخص شده‌اند را از گوشه قاب گوشی آیفون 4 تعمیری باز کنید.

مرحله 23: جداسازی چسب پشت براکت دکمه ولوم

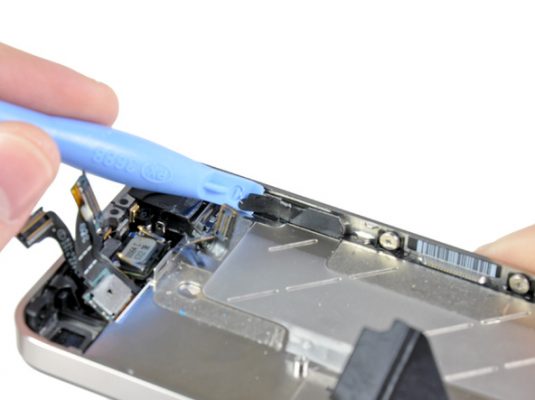

• در پشت براکت دکمه ولوم آیفون 4 یک چسب کوچک نصب است. به آرامی نوک قاب باز کن یا پیک را به زیر این چسب فرو برده و با هول دادن آن به سمت جلو، چسب مذکور را از پشت براکت دکمه ولوم آزاد کنید. .

• لبه چسب پشت دکمه ولوم آیفون 4 را با انگشت گرفته و کاملا از آن جدا کنید.

مرحله 24: باز کردن پیچ های نگهدارنده دکمه ولوم و سایلنت

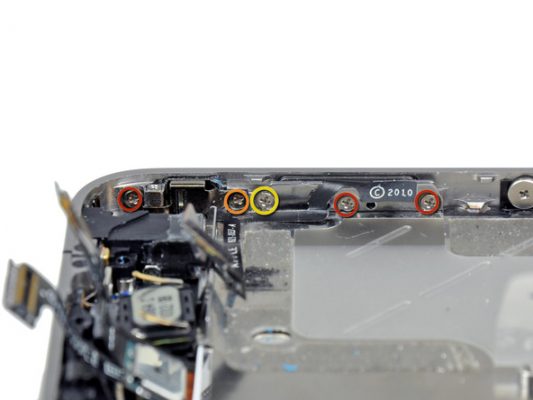

• پنج پیچی که در عکس با رنگ های قرمز، نارنجی و زرد مشخص شده‌اند را از لبه قاب آیفون 4 تعمیری آزاد کنید.

مرحله 25: برداشتن براکت دکمه سایلنت

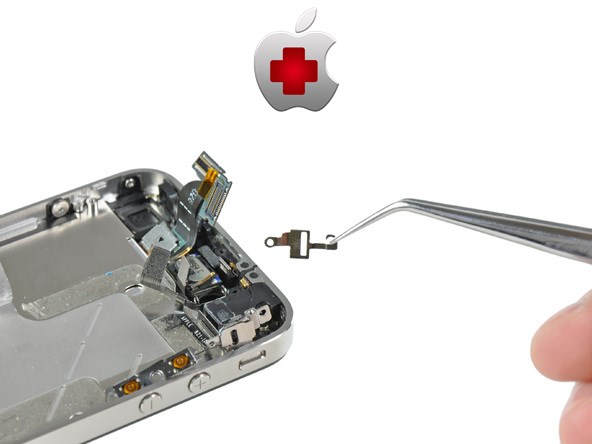

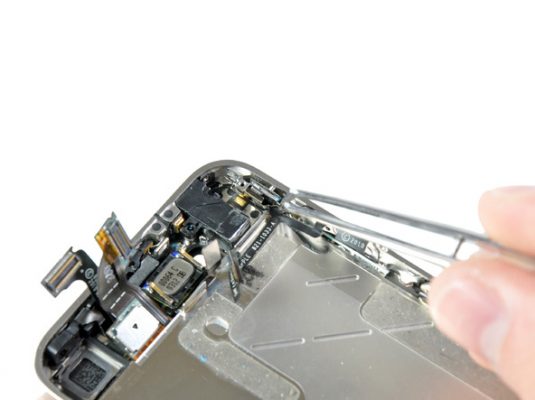

• براکت پشت دکمه سایلنت آیفون 4 تعمیری را با پنس از لبه قاب گوشی جدا کنید.

• نکته: در نظر داشته باشید که نباید در این مرحله سعی کنید خود دکمه سایلنت گوشی را از لبه قاب گوشی جدا نمایید.

مرحله 26: تعویض سیم دکمه ولوم آیفون 4

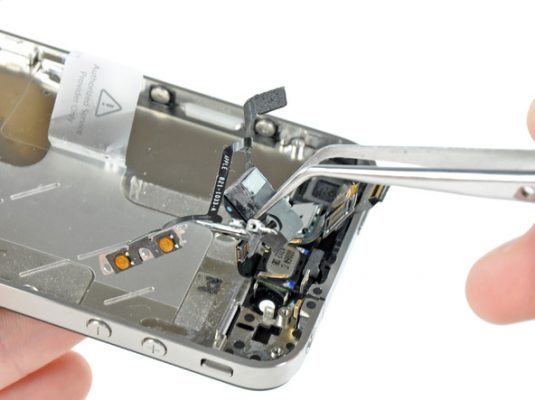

• نوک قاب باز کن پلاستیکی یا اسپاتول را در کنار جک هدفون آیفون 4 تعمیری قرار داده و به آرامی آن را تکان دهید تا جک هدفون از روی قاب گوشی آزاد شود.

• جک هدفون آیفون 4 تعمیری را با دست یا پنس گرفته و خیلی آرام به سمت بالا بکشید. به تدریج سیم دکمه ولوم و سایلنت آیفون 4 را هم با بلند کردن جک هدفون از روی قاب گوشی آزاد نمایید تا این مجموعه کامل از قاب گوشی جدا شود.

• می‌توانید تعویض سیم دکمه ولوم آیفون 4 را انجام دهید.



برای بستن گوشی لازم است تمام مراحل نام برده شده در این مقاله دیاگ همراه را به ترتیب از انتها با ابتدا طی کنید.

چنان چه در رابطه با هر یک از مراحل تعمیر موبایل و نیز تعویض سیم دکمه ولوم گوشی آیفون 4 اپل که شرح داده شد سوالی داشتید، می‌توانید ضمن تماس با کارشناسان واحد تعمیرات شرکت دیاگ همراه از آن ها راهنمایی دقیق تری بخواهید.
