آموزش تعویض سیم آنتن آیفون ۴ اپل

دیاگ همراه در این بخش از سلسله قسمت های تعمیرات گوشی آیفون به بررسی نکاتی در خصوص تعویض سیم آنتن گوشی آیفون 4 می پردازد. تعویض سیم آنتن گوشی آیفون 4 اپل در شرایطی انجام می‌شود که گوشی از نظر آنتن دهی (به ویژه در حین برقراری تماس های تلفنی) دچار مشکل شده باشد. سیم آنتن زیرین گوشی آیفون 4 اپل که نحوه تعویض آن در این مقاله دیاگ همراه به شما عزیزان آموزش داده می‌شود، دقیقا روی محافظه اسپیکر این گوشی نصب است. خوشبختانه تعویض سیم آنتن گوشی آیفون 4 چندان سخت نیست و شاید نهایتا 60 دقیقه از زمان شما را بگیرد. در ادامه مطالب تعمیرات موبایل دیاگ همراه قصد داریم به آموزش تصویری و مرحله به مرحله نحوه تعویض سیم آنتن آیفون 4 اپل بپردازیم. چنان چه در رابطه با هر یک از مراحل نام برده شده سوالی داشتید، می‌توانید ضمن تماس با کارشناسان واحد تعمیر شرکت دیاگ همراه از آن ها راهنمایی دقیق تری بخواهید. با ما همراه باشید.



• سیم آنتن آیفون 4 اپل
• پیچ گوشتی پنج سوء P2
• پیچ گوشتی فیلیپس #000
• قاب باز کن
• پیک
• ساکشن کاپ
• پنس
• اسپاتول (نوک تیز و نوک پهن)
• پنس (سر کج و سر صاف)
• آی‌اوپنر (iOpener) یا سشوار



مرحله 1: باز کردن پیچ های لبه زیرین

• نکته: بهتر است قبل از شروع تعویض سیم آنتن گوشی آیفون 4 ، شارژ باتری گوشی را خالی کنید یا به کمتر از 25 درصد برسانید. انجام این کار سبب می‌شود تا باتری لیتیوم یونی آیفون حساسیت کمتری در برابر فشار و ضربات احتمالی وارد برد آن داشته باشد.

• گوشی آیفون 4 تعمیری را خاموش کنید.

• دو پیچ لبه زیرین قاب گوشی آیفون 4 تعمیری را باز کنید. این دو پیچ ممکن است با توجه به مدل گوشی آیفون شما از نوع فیلیپس #000 یا پیچ های پنج سوء Pentalobe باشند. پس دقت کنید که از پیچ گوشتی مناسب برای باز کردن آن ها استفاده کنید.

مرحله 2: شل کردن درب پشت آیفون 4

• گوشی آیفون 4 تعمیری را به گونه‌ای در دستتان بگیرید که بتوانید با ثابت نگه داشتن بدنه گوشی درب پشت آن را از پایین به سمت بالا هول دهید.

• درب پشت گوشی را کمی به سمت بالا هول دهید تا قسمت پایین درب پشت مثل عکس دوم از بدنه دستگاه فاصله بگیرد.

مرحله 3: جداسازی درب پشت آیفون 4

• درب پشت گوشی آیفون 4 را تا جایی به سمت بالا هول دهید که کاملا از قاب گوشی جدا شود.

• درب پشت گوشی آیفون 4 را در گوشه‌ای قرار داده و پروسه تعویض سیم آنتن آیفون 4 را روی مابقی بدنه آن دنبال کنید.

• نکته: در حین جداسازی درب پشت گوشی آیفون 4 تعمیری مراقب باشید که به گیره های اطراف درب پشت گوشی آسیبی وارد نشود.

مرحله 4: باز کردن پیچ براکت روی کانکتور باتری

• پیچ 2.5 میلیمتری که در عکس با رنگ قرمز مشخص شده را باز کنید. این پیچ نگهدارنده براکت کانکتور باتری گوشی آیفون 4 است.

• نکته: در برخی مدل های گوشی آیفون 4 دو پیچ 2.5 میلیمتری برای نگهداری براکت روی کانکتور باتری گوشی به کار گرفته می‌شود، اگر گوشی آیفون شما هم از این نوع است، دو پیچ مذکور را باز کنید.

مرحله 5: جداسازی براکت روی کانکتور باطری

• نوک قاب باز کن پلاستیکی یا اسپاتول را از بالا به زیر براکت روی کانکتور باتری گوشی آیفون 4 فرو برده و خیلی آرام این براکت را به سمت بالا هول دهید تا از روی کانکتور باتری آزاد شود.

• نکته (مخصوص بستن گوشی): بعد از تعویض سیم آنتن گوشی آیفون 4 و زمانی که می‌خواهید براکت کانکتور باتری را مجددا نصب کنید، ابتدا لبه زیرین آن را جا زده و سپس آن را کاملا روی کانکتور باتری قرار دهید.

مرحله 6: جداسازی باتری آیفون 4

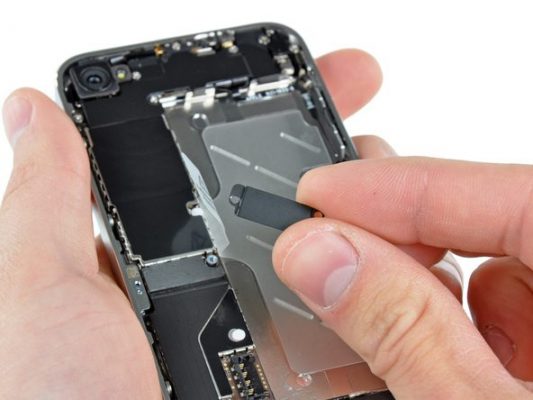

• نوار پلاستیکی که در لبه سمت چپ باتری گوشی آیفون 4 اپل واقع شده را با انگشت گرفته و خیلی آرام به سمت بالا بکشید تا باتری گوشی از روی قاب آن بلند شود.

• نکته: اگر در حین کشیدن، نوار پلاستیکی مذکور پاره شد یا اصلا این نوار را در گوشه باتری آیفون پیدا نکردید، می‌توانید از اسپاتول، قاب باز کن یا یک پیک برای بلند کردن باتری از جایگاهش استفاده کنید.

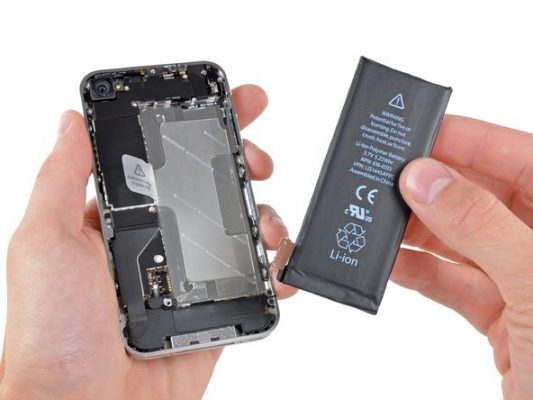

• باتری گوشی آیفون را با دست گرفته و کاملا از روی قاب آن جدا نمایید..

• نکته (مخصوص بستن گوشی): بعد از تعویض سیم آنتن آیفون 4 و زمانی که در حال جا زدن باتری گوشی آیفون 4 هستید دقت کنید که کلیپس در کنار کانتکت های باتری حالت مناسبی داشته باشد و دچار خمیدگی نشود.

مرحله 7: باز کردن پیچ های براکت کانکتور سوکت شارژ

• پیچ 1.2 میلیمتری را باز کنید.

• پیچ 1.6 میلیمتری را باز کنید.

• براکت روی کانکتور سوکت شارژ گوشی آیفون 4 تعمیری را به آرامی با پنس از روی آن بردارید.

مرحله 8: باز کردن کانکتور سوکت شارژ

• نوک قاب باز کن پلاستیکی یا اسپاتول سر صاف را زیر لبه سمت راست کانکتور سوکت شارژ گوشی آیفون 4 اپل قرار داده و خیلی آرام و با نیروی ملایم آن را به سمت بالا هول دهید تا احساس کنید لبه سمت راست کانکتور مذکور شل شده و از سوکتش آزاد است.

• نوک قاب باز کن یا اسپاتول را به زیر لبه سمت چپ کانکتور باتری گوشی آیفون 4 فرو برده و این بخش از کانکتور مذکور را هم به شیوه مشابه از روی برد گوشی آزاد نمایید.

• کانکتور سوکت شارژ را کاملا از روی برد گوشی آزاد نمایید.

مرحله 9: آزاد کردن سیم کانکتور شارژ

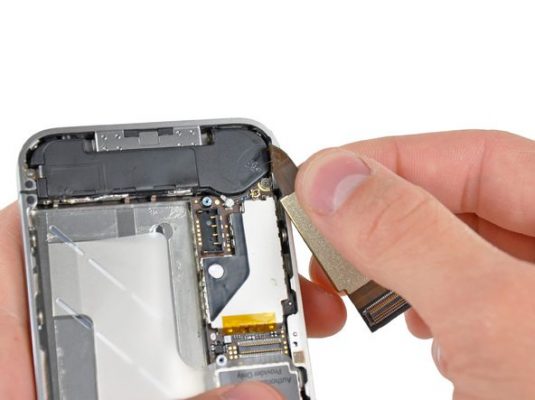

• به آرامی کانکتور سوکت شارژ گوشی آیفون 4 تعمیری را به سمت عقب و بالا بکشید تا سیم آن از روی بدنه گوشی باز شود.

• نکته: در حین جداسازی سیم کانکتور شارژ از روی بدنه گوشی آیفون 4 دقت کنید که آسیبی به آن وارد نشود. بدین منظور باید بسیار با دقت و آرام عمل کنید.

مرحله 10: آزاد کردن کانکتور سیم آنتن گوشی آیفون 4

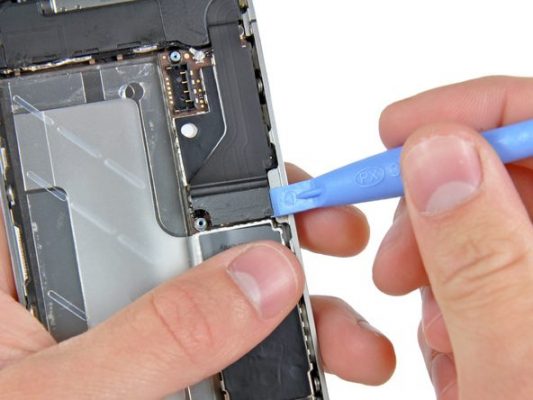

• کانکتور سیم آنتن گوشی آیفون 4 اپل را به آرامی با نوک اسپاتول از روی برد گوشی آزاد کنید.

مرحله 11: باز کردن پیچ های نگهدارنده محفظه اسپیکر

• پیچ 1.9 میلیمتری که در عکس اول با رنگ قرمز مشخص شده را باز کنید.

• پیچ 2.4 میلیمتری که در عکس دوم با رنگ نارنجی مشخص شده را باز کنید.

مرحله 12: جداسازی محافظه اسپیکر

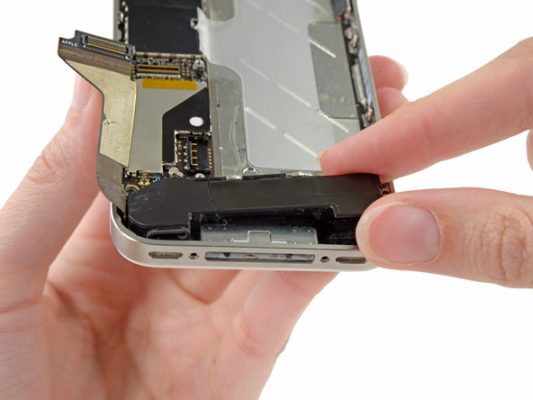

• نوک قاب باز کن پلاستیکی را مثل عکس اول از گوشه سمت چپ به زیر محافظه اسپیکر گوشی آیفون 4 تعمیری فرو ببرید و خیلی آرام آن را به سمت بالا هدایت کنید.

• لبه سمت چپ محفظه اسپیکر گوشی آیفون را با دست گرفته و کاملا از بدنه گوشی جدا کنید.

• نکته (مخصوص بستن گوشی): بعد از تعویض سیم آنتن گوشی آیفون 4 و زمانی که نوبت به جا زدن محفظه اسپیکر می‌رسد دقت کنید که آن را کاملا دقیق و درست در جایگاهش نصب کنید و تمام کانتکت ها و کلیپس های اطراف آن را دقیق جا بزنید.

مرحله 13: باز کردن پیچ های نگهدارنده سیم آنتن

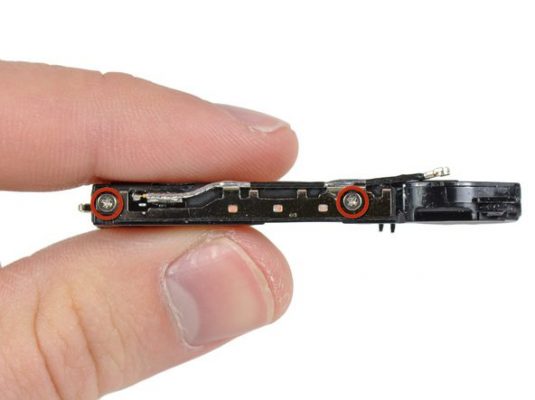

• دو پیچ نگهدارنده سیم آنتن گوشی آیفون 4 اپل را از روی محفظه اسپیکر گوشی باز کنید.

مرحله 14: تعویض سیم آنتن گوشی آیفون 4 اپل

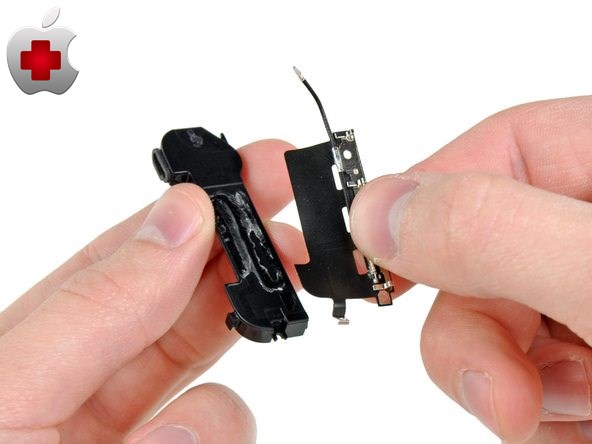

• نوک قاب باز کن پلاستیکی یا پیک را به زیر سیم آنتن گوشی آیفون 4 فرو ببرید و خیلی آرام سعی کنید آن را از روی محفظه اسپیکر گوشی آزاد کنید.

• نکته: اگر می‌خواهید سیم آنتن گوشی آیفون 4 کاملا سالم از محفظه اسپیکر گوشی جدا شود، در حین انجام این مرحله دقت زیادی صرف کنید.

• می‌توانید تعویض سیم آنتن گوشی آیفون 4 اپل را انجام دهید.



برای بستن گوشی لازم است تمام مراحل نام برده شده در این بخش آموزشی دیاگ همراه را به ترتیب از انتها با ابتدا طی کنید.
