آموزش تعویض سوکت شارژ گوشی آیفون SE اپل

دیاگ همراه در این بخش از سلسله قسمت های تعمیرات گوشی آیفون به بررسی نکاتی در خصوص تعویض سوکت شارژ گوشی آیفون SE اپل می پردازد. تعویض سوکت شارژ گوشی آیفون SE یا همان لایتنینگ پورت این گوشی عموما در شرایطی انجام می‌شود که کاربر با اتصال شارژر به آیفون خود شاهد قطع و وصلی پروسه شارژ باتری باشد یا بنا به هر دلیل گوشی او پس از اتصال شارژر شارژ نشود. البته در این شرایط باید قبل از تعویض سوکت شارژ گوشی آیفون SE (لایتنینگ پورت) مطمئن شد که مشکل از جانب این سوکت بوده و شارژر آن مشکلی ندارد. متاسفانه تعویض سوکت شارژ گوشی آیفون SE (لایتنینگ پورت) چندان کار ساده‌ای نیست و در برخی موارد ممکن است تا چند ساعت هم زمان شما را بگیرید. اما اگر دقیق و با سرعت عمل کنید زیر 60 دقیقه هم قادر به انجام این کار خواهید بود. در ادامه مطالب تعمیرات گوشی موبایل در وبسایت دیاگ همراه نحوه تعویض سوکت شارژ گوشی آیفون SE (لایتنینگ پورت) را آموزش می‌دهیم.

شما عزیزان می‌توانید با مراجعه به مرکز خدمات و قطعات دیاگ همراه، سوکت شارژ و تمام ابزار مورد نیاز برای انجام این تعمیر را تهیه کنید. تمام قطعاتی که در این شرکت عرضه می شوند دارای ضمانت اورجینال بودن هستند.

چنانچه در رابطه با هر یک از مراحل شرح داده شده مشکلی به وجود آمد یا سوالی داشتید، می‌توانید با مراجعه به صفحه ثبت سفارش آنلاین تعمیرات گوشی موبایل در شرکت دیاگ همراه، از آن ها راهنمایی دقیق تری بخواهید یا سفارش تعمیر و تعویض سوکت شارژ گوشی آیفون SE اپل خود را به ثبت برسانید و انجام تعمیرات را به کارشناسان خبره این مرکز واگذار کنید و در کوتاه ترین زمان ممکن، گوشی تعمیر شده خود را درب منزل تحویل بگیرید.



قطعات و ابزار مورد نیاز برای تعویض سوکت شارژ گوشی آیفون SE اپل:



مرحله 1 (در شرایط خاص): چسب زدن صفحه نمایش

• اگر صفحه نمایش آیفون SE که قرار است تعمیر شود شکسته یا ترک دارد، قبل از شروع پروسه تعمیر، روی آن را با چسب نواری پهن به صورت کامل و با چند لایه بپوشانید. این کار سبب می‌شود تا از خرد شدن نمایشگر در حین باز کردن قاب گوشی جلوگیری به عمل آید.

• نکته: اکیدا توصیه می‌کنیم که از تقبل تعمیر آیفون SE که نمایشگر آن شکسته خودداری کنید. اگر این کار را قبول کردید، حتما به مشتری بگویید که باید صفحه نمایش آیفون هم تعویض شود. در این شرایط دیگر لازم نیست تا در حین انجام کار نگران آسیب دیدن نمایشگر آیفون باشید.

مرحله 2: باز کردن دو پیچ کنار سوکت شارژ

• نکته: قبل از اینکه پروسه تعویض سوکت شارژ گوشی آیفون SE (لایتنینگ پورت) را شروع کنید، شارژ باتری گوشی را خالی کرده یا به کمتر از 25 درصد برسانید. بدین صورت ریسک بروز خطراتی همچون آتش گرفتن و انفجار باتری کاهش می‌یابد.

• گوشی آیفون SE تعمیری را خاموش کنید.

• دو پیچ 3.9 میلیمتری موجود در لبه زیرین گوشی آیفون SE را با پیچ گوشتی P2 باز کنید.

مرحله 3 (معرفی ابزار): آی‌اسکلک یا iSclack چیست؟

• برای باز کردن قاب آیفون SE (جداسازی پنل جلو و پشت گوشی) بهتر است از ابزاری با نام آی‌اسکلک (iSclack) استفاده کنید. این ابزار به راحتی امکان جداسازی پنل رو و پشت آیفون SE را فراهم می‌کند و به لبه‌های گوشی آسیب نمی‌زند. ضمن اینکه در حین استفاده از این ابزار دیگر لزومی ندارد که به مقدار باز شدن قاب آیفون اهمیت دهید، چرا که این امر خود به خود توسط آی‌اسکلک (iSclack) کنترل می‌شود.

• در اطراف قاب آیفون SE و مابین نمایشگر و پنل زیر آن یک لاستیک وجود دارد. در برخی موارد که از آی‌اسکلک (iSclack) برای باز کردن قاب گوشی استفاده می‌شود، ممکن است لاستیک مذکور به همراه نمایشگر گوشی جدا نشود و در اطراف پنل زیر باقی بماند. در این شرایط شما باید مثل عکس با اسپاتول یا قاب باز کن، لاستیک مذکور را از اطراف پنل زیر برداشته و به پنل رو منتقل کنید.

• نکته: در دو مرحله بعدی، یعنی مراحل 4 و 5، نحوه باز کردن قاب آیفون SE با استفاده از آی‌اسکلک (iSclack) را آموزش می‌دهیم. اگر این ابزار را در اختیار ندارید، باید از روش دستی برای باز کردن قاب آیفون تعمیری استفاده کنید. بنابراین اگر به آی‌اسکلک (iSclack) دسترسی نداشتید، مراحل 4 و 5 را رد نمایید و کار را از مرحله 6 ادامه دهید.

مرحله 4 (در صورت داشتن iSclack): قرار دادن گوشی در آی‌اسکلک (iSclack)

• دستگیره آی‌اسکلک (iSclack) از دو شاخه تشکیل شده است. ای دو شاخه را به هم بچسبانید تا کاملا روی هم قرار گیرند. بدین ترتیب کاپ های مکنده سمت مقابل هم از دور می‌شوند.

• لبه زیرین آیفون SE تعمیری را به گونه‌ای در داخل آی‌اسکلک (iSclack) قرار دهید که صفحه نمایش آن مثل عکس رو به بالا باشد.

• نکته: کاپ مکنده فوقانی iSclack (آی‌اسکلک) باید کمی بالاتر از دکمه هوم آیفون SE تعمیری قرار بگیرد.

• حال دستگیره های آی‌اسکلک (iSclack) را از هم دور کرده و کاملا باز نمایید. در این شرایط کاپ های مکنده ابزار روی نمایشگر و پنل پشت آیفون SE می‌چسبند.

• نکته: از محکم چسبیده شدن کاپ های مکنده آی‌اسکلک (iSclack) روی بدنه آیفون SE تعمیری اطمینان حاصل کنید.

مرحله 5 (در صورت داشتن iSclack): باز کردن قاب آیفون SE با آی‌اسکلک (iSclack)

• دستگیره آی‌اسکلک (iSclack) را گرفته و با اعمال نیرو به هم نزدیک کنید. در این شرایط کاپ های مکنده سمت مخالف آن سعی می‌کنند که از هم دور شوند و این امر سبب می‌شود تا پنل رو و زیر آیفون SE جدا شود. نکته جالب اینجاست که در حین استفاده از آی‌اسکلک (iSclack) دیگر لزومی ندارد که نگران مقدار باز شدن قاب آیفون SE یا آسیب دیدن لبه های قاب آن باشید.

• نکته: اگر در حین باز کردن قاب آیفون SE با iSclack (آی‌اسکلک) متوجه شدید که لاستیک اطراف قاب گوشی به همراه پنل جلو بلند نشده و روی پنل زیر باقی مانده است، آن را با اسپاتول یا قاب باز کن از اطراف پنل زیر برداشته و همراه با پنل جلوی گوشی بلند کنید.

• حالا می‌توانید گوشی را از آی‌اسکلک (iSclack) خارج کنید.

• نکته: اگر به آی‌اسکلک (iSclack) دسترسی ندارید، باید از روش دستی برای باز کردن قاب آیفون SE استفاده کنید. در مراحل 6، 7 و 8 نحوه انجام این کار را به روش دستی آموزش می‌دهیم. بنابراین اگر قاب گوشی را با آی‌اسکلک (iSclack) باز کردید، ادامه پروسه تعمیر را از مرحله 9 دنبال منید.

مرحله 6 (در صورت نداشتن iSclack): نصب ساکشن کاپ

• ساکشن کاپ را به گونه‌ای روی صفحه نمایش آیفون SE تعمیری وصل کنید که بیشتر نزدیک به لبه زیرین گوشی باشد.

• نکته: دقت کنید که ساکشن کاپ نباید روی دکمه هوم آیفون SE تعمیری قرار بگیرد.

مرحله 7 (در صورت نداشتن iSclack): باز کردن قاب آیفون SE با ساکشن کاپ و اسپاتول

• نکته: در حین استفاده از ساکشن کاپ و اسپاتول برای باز کردن قاب آیفون SE باید به مسائل زیادی دقت کنید. یکی از اصلی ترین نکات موجود مربوط به باز نکردن بیش از اندازه قاب آیفون SE می‌شود. در این مرحله قصد نداریم که قاب آیفون را کاملا از هم باز کنیم و فقط می‌خواهیم قاب گوشی را در لبه زیرین به اندازه‌ای باز کنیم که از شکاف ایجاد شده به کابل و کانکتور دکمه هوم آیفون SE تعمیری دسترسی داشته باشیم.

• آیفون SE تعمیری را روی میز کارتان قرار دهید و ساکشن کاپ را با تمرکز نیرو روی لبه زیرین گوشی به سمت بالا بکشید. به محض اینکه شکافی مابین پنل زیر و روی آیفون در لبه زیرین آن ایجاد شد، نوک اسپاتول یا قاب باز کن را در آن فرو کنید.

• نکته: از فرو کردن بیش از اندازه نوک اسپاتول در شکاف لبه زیرین آیفون SE خودداری کنید. نوک اسپاتول فقط باید به اندازه 2 میلیمتری در شکاف فرو برود.

• به آرامی نوک اسپاتول را در لبه زیرین آیفون SE به صورت عرضی حرکت دهید تا پنل رو و زیر گوشی در این بخش از هم جدا شود. برای ساده تر شدن کار می‌توانید همزمان با حرکت اسپاتول، ساکشن کاپ را هم به آرامی به سمت بالا بکشید.

• نکته: تا حد امکان از بالا و پایین کردن بیش از اندازه نوک اسپاتول در لبه های آیفون SE خودداری کنید.

مرحله 8 (در صورت نداشتن iSclack): برداشتن ساکشن کاپ

• حالا می‌توانید ساکشن کاپ را از روی صفحه نمایش آیفون SE تعمیری بردارید.

مرحله 9: جداسازی براکت کانکتور تاچ آیدی

• قاب آیفون SE تعمیری را به گونه‌ای باز نگه دارید که بتوانید اسپاتول و پنس را از شکاف ایجاد شده به داخلی گوشی برده و اقدامات لازم برای باز کردن کانکتور تاچ آیدی را انجام دهید.

• نوک اسپاتول را در کنار براکت کانکتور تاچ آیدی قرار دهید و آن را از روی جایگاهش بلند کنید.

• براکت کانکتور تاچ آیدی را با پنس بردارید از آیفون خارج کنید.

• نکته: برای جا زدن براکت کانکتور تاچ آیدی یا همان دکمه هوم آیفون SE باید رویه خاصی را طی نمایید که در مراحل 10 و 11 آن را شرح می‌دهیم. بنابراین اگر در حال باز کردن گوشی هستید، ادامه پروسه تعویض سوکت شارژ گوشی آیفون SE (لایتنینگ پورت) را از مرحله 12 ادامه دهید.

مرحله 10 (ترفند بستن گوشی): گام اول جا زدن براکت کانکتور تاچ آیدی

• دو لبه عرضی براکت کانکتور تاچ آیدی را با پنس بگیرید و لبه طولی دورتر آن را به سمت پایین شیب دهید.

• لبه طولی و شیبدار براکت را در شیار هادی قرار دهید که برای جا زدن براکت تاچ آیدی روی برد آیفون SE تعبیه شده است. سپس براکت را تا حد امکان به سمت راست هول دهید.

مرحله 11 (ترفند بستن گوشی): گام دوم جا زدن براکت کانکتور دکمه هوم

• نوک اسپاتول را روی براکت دکمه تاچ آیدی قرار دهید و با یک فشار ملایم آن را روی برد نصب نمایید.

• نکته: اگر براکت به خوبی نصب نشد، بار دیگر براکت را برداشته و مراحل 10 و 11 را با دقت بیشتر تکرار کنید.

مرحله 12: جداسازی کانکتور تاچ آیدی

• نوک اسپاتول را مثل عکس در لبه سمت چپ کانکتور دکمه هوم آیفون SE قرار دهید و به آرامی آن را باز کنید.

مرحله 13: باز کردن کتابی قاب آیفون با حفظ زاویه 90 درجه

• آیفون SE تعمیری را روی میز کارتان قرار دهید و پنل روی آن را با دست از لبه زیرین به سمت لبه فوقانی (عکس دوم) باز کنید. به محض اینکه پنل رو نسبت به پنل زیر آیفون زاویه 90 درجه پیدا کرد، اعمال نیرو را متوقف سازید.

• نکته: پنل رو و زیر آیفون SE در لبه فوقانی با کابل ها و کانکتورهای زیادی به م متصل هستند، بنابراین دقت کنید که آسیبی به آن ها وارد نشود.

• پنل روی آیفون SE تعمیری که به صورت عمودی قرار گرفته را با کش به جعبه یک گوشی یا هر جسم دیگری که می‌تواند نقش تکیه‌گاه را ایفاء کند وصل نمایید.

مرحله 14: باز کردن دو پیچ براکت کانکتور باتری

• دو پیچ 1.6 میلیمتری نگهدارنده براکت باتری آیفون SE که در عکس با رنگ قرمز نمایش داده شده‌اند را باز کنید.

مرحله 15: برداشتن براکت کانکتور باتری

• براکت کانکتور باتری آیفون SE تعمیری را بردارید.

مرحله 16: جداسازی کانکتور باتری

• نوک پنس یا اسپاتول را در لبه سمت راست کانکتور باتری آیفون SE قرار داده و با اعمال نیرو به سمت بالا، آن را از روی برد جدا کنید.

مرحله 17: باز کردن پیچ‌های براکت گوشه پنل زیر

• پیچ 1.7 میلیمتری که در عکس با رنگ قرمز نمایش داده شده را باز کنید. این پیچ به پیچ گوشتی آهنربایی نمی‌چسبد، بنابراین دقت کنید که پیچ مذکور بعد از باز شدن گم نشود.

• پیچ 1.2 میلیمتری که در عکس با رنگ نارنجی نمایش داده شده را باز کنید.

• پیچ 1.3 میلیمتری که در عکس با رنگ زرد نمایش داده شده را باز کنید.

• پی 1.7 میلیمتری که در عکس با رنگ سبز مشخص شده را باز کنید.

• نکته: برای باز کردن و بستن پیچ های براکت های مختلف روی برد آیفون SE نیروی زیادی به آن ها وارد نکنید و با احتیاط پیش بروید. اعمال نیروی بیش از اندازه به این پیچ ها ممکن است منجر به آسیب دیدن برد و قطعات سخت افزاری گوشی شود.

مرحله 18: برداشتن براکت گوشه پنل زیر

• براکت گوشه سمت راست و فوقانی پنل زیر آیفون SE تعمیری را بردارید.

مرحله 19: جداسازی کانکتور دوربین جلو

• نوک اسپاتول را در لبه سمت راست کانکتور دوربین جلوی آیفون SE قرار دهید و به آرامی آن را از روی برد جدا کنید.

مرحله 20: جداسازی کانکتور LCD

• کانکتور ال سی دی آیفون SE تعمیری را هم با اسپاتول از روی برد جدا کنید.

• نکته: ممکن است بعد از تعویض سوکت شارژ گوشی آیفون SE (لایتنینگ پورت) و زمانی که گوشی برای تست روشن می‌کنید، صفحه نمایش آن خطوط سفیدی را نشان دهد یا کاملا مشکی شود! در این شرایط کانکتور LCD از جای خود خارج شده است. برای رفع این مشکل باید کانکتور را بار دیگر روی برد آیفون نصب کنید و گوشی را ریستارت نمایید. در این حالت بهترین روش ریستارت گوشی خارج کردن باتری و نصب مجدد آن است.

مرحله 21: جدا کردن کانکتور کابل دیجیتایزر

• با استفاده از اسپاتول، کانکتور کابل دیجیتایزر آیفون SE تعمیری را هم مثل عکس از روی برد جدا کنید.

مرحله 22: جداسازی کامل پنل رو و زیر آیفون SE

• می‌توانید پنل زیر و روی آیفون SE تعمیری را کاملا از هم جدا کنید.

• از آنجایی که سوکت شارژ یا همان لایتنینگ پورت آیفون SE روی پنل زیر آن قرار دارد، بنابراین دیگر با پنل روی گوشی کار نداریم و سایر مراحل تعویض سوکت شارژ گوشی آیفون SE (لایتنینگ پورت) را بر روی پنل زیرین گوشی دنبال می‌کنیم.

مرحله 23: جداسازی کابل آنتن از سوکت روی برد

• به آرامی با نوک اسپاتول یا پنس، کابل آنتن آیفون SE را از روی سوکت روی برد گوشی جدا کنید.

مرحله 24: باز کردن پیچ های نگهدارنده اسپیکر

• پیچ 2.9 میلیمتری که در عکس با رنگ قرمز نمایش داده شده را باز کنید.

• پیچ 1.5 میلیمتری که در عکس با رنگ نارنجی نمایش داده شده را باز کنید.

• پیچ 3.6 میلیمتری که در عکس با رنگ زرد نمایش داده شده را باز کنید.

مرحله 25: بلند کردن لبه اسپیکر آیفون SE

• نوک پنس یا اسپاتول را مثل عکس در گوشه سمت راست و پایین اسپیکر مکالمه آیفون SE فرو کنید و به آرامی آن را به سمت بالا هدایت نمایید تا از جایگاهش بلند شود. گوشه اسپیکر را در حدی بلند کنید که بتوانید با دست آن را بگیرید.

• نکته: از خارج کردن اسپیکر آیفون در این مرحله و با استفاده از پنس خودداری کنید، چرا که ممکن است به لاستیک های اطراف آن آسیب بزنید.

مرحله 26: جداسازی اسپیکر

• لبه زیرین اسپیکر آیفون SE را با انگشت خود بگیرید.

• با اعمال نیروی رو به سمت بالا سعی کنید که لبه فوقانی اسپیکر را از جایگاهش بلند کنید.

• بعد از بلند شدن لبه فوقانی اسپیکر، آن را به سمت راست بکشید تا از روی برد آیفون SE تعمیری جدا شود.

مرحله 27: باز کردن پیچ های نگهدارنده سوکت شارژ (لایتنینگ پورت)

• پیچ 3.1 میلیمتری که در عکس با رنگ قرمز نمایش داده شده را باز کنید.

• پیچ 2.9 میلیمتری که در عکس با رنگ نارنجی نمایش داده شده را باز کنید.

• پیچ 1.5 میلیمتری که در عکس با رنگ زرد نمایش داده شده را باز کنید.

• پیچ 3.4 میلیمتری که در عکس با رنگ سبز نمایش داده شده را باز کنید.

مرحله 28: جداسازی کانکتور لایتنینگ پورت

• نوک اسپاتول را مثل عکس زیر کانکتور لایتنینگ پورت یا همان سوکت شارژ آیفون SE قرار دهید و آن را از روی برد جدا کنید.

مرحله 29: جداسازی کابل سوکت شارژ (لایتنینگ پورت) از روی برد

• کابل سوکت شارژ یا همان لایتنینگ پورت آیفون SE با چسب روی برد گوشی چسبانده شده است. نوک پیک را در زیر بخش فوقانی این کابل قرار داده و به آرامی آن را از روی برد جدا کنید.

• پیک را تا جایی پیش ببرید که مثل عکس دوم نصف کابل لایتنینگ پورت از روی برد گوشی جدا شود.

• نکته: اگر می‌خواهید که به سوکت شارژ فعلی گوشی آسیبی وارد نشود، باید به آرامی و خیلی ملایم کابل مذکور را از روی برد جدا کنید.

مرحله 30: ادامه جداسازی کابل سوکت شارژ (لایتنینگ پورت) با اسپاتول

• نوک اسپاتول را زیر کابل لایتنینگ پورت آیفون SE قرار دهید و به آرامی مثل عکس ضمیمه شده باقیمانده آن را از ر وی برد جدا کنید.

مرحله 31: جداسازی کامل کابل سوکت شارژ (لایتنینگ پورت) با پیک

• بار دیگر پیک را در سمت راست و لبه تحتانی کابل سوکت شارژ (لایتنینگ پورت) آیفون SE فرو کنید و این بار خیلی آرام به سمت چپ حرکت نمایید.

• حرکت پیک را تا جایی ادامه دهید که به انتهای کابل سوکت شارژ (لایتنینگ پورت) آیفون SE برسید و کابل کاملا از روی برد جدا شود.

مرحله 32: برداشتن قطعات مورد نیاز از سوکت شارژ قدیمی

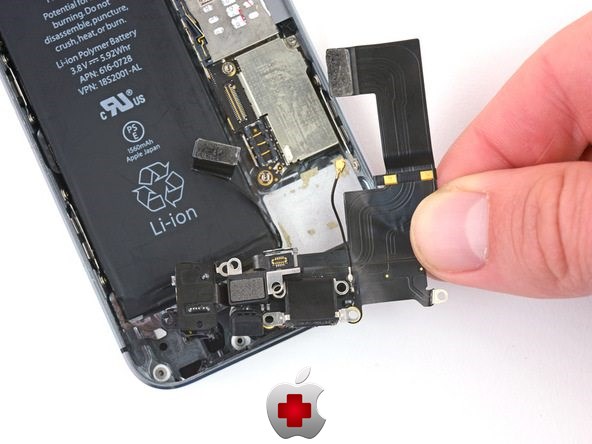

• سوکت شارژ یا همان لایتنینگ پورت آیفون SE را کاملا از گوشی جدا کنید.

• شما باید سه قطعه را از لایتنینگ پورت قدیمی آیفون SE به لایتنینگ پورت جدید آن منتقل کنید. این سه قطعه شامل کلیپس فلزی لبه سمت چپ، کاور میکروفون و براکت کانکتور تاچ آیدی می‌شوند که در عکس دوم هر سه آن ها را نمایش داده‌ایم.

مرحله 33: تعویض سوکت شارژ گوشی آیفون SE (لایتنینگ کانکتور)

• قبل از تعویض سوکت شارژ گوشی آیفون SE (لایتنینگ پورت) چهار موردی که در عکس نمایش داده شده‌اند را از روی پنل پشت آیفون تعمیری بردارید. این چهار مورد شامل یک براکت که در عکس با رنگ قرمز نمایش داده شده، یک واشر C شکل که در عکس با رنگ نارنجی نمایش داده شده و دو واشر کوچک که در عکس با رنگ زرد نمایش داده شده‌اند می‌شود.

• حالا می‌توانید آموزش (لایتنینگ پورت) را با خیال راحت انجام دهید.





به منظور بستن گوشی باید مراحلی که در این مقاله دیاگ همراه شرح داده شدند را به ترتیب از انتها به ابتدا انجام دهید.



اگر برای تعویض سوکت شارژ گوشی آیفون SE اپل خود با مشکل رو به رو شدید، می‌توانید ضمن تماس از طریق راه های ارتباطی تعیین شده، راهنمایی دقیق تری بخواهید یا از طریق صفحه ثبت سفارش آنلاین تعمیرات گوشی موبایل در سایت دیاگ همراه سفارش خود را به ثبت رسانده و انجام این تعمیر را به کارشناسان مرکز دیاگ همراه واگذار کنید و از یک تعمیر سریع، مطمئن و کم هزینه لذت ببرید.
