آموزش تعویض سوکت شارژ گوشی آیفون ۸ اپل

دیاگ همراه در این بخش از سلسله قسمت های تعمیرات گوشی آیفون به بررسی نکاتی در خصوص تعویض سوکت شارژ گوشی آیفون ۸ اپل می پردازد. بروز مشکل در کانکتور یا همان سوکت شارژ گوشی آیفون 8 یکی از مشکلات رایج این گوشی به شمار می‌رود که می‌تواند منجر به عدم شارژ صحیح و مناسب دستگاه شود. در این گونه شرایط ممکن است با تعویض کانکتور لایتنینگ گوشی آیفون 8 مشکل برطرف شود. کانکتور لایتنینگ (Lightening Connector) در گوشی آیفون 8 اپل علاوه بر سوکت شارژ این گوشی شامل یک میکروفون و یک کانورتر آنتن هم می‌شود که با تعویض قطعه مذکور آن ها تعویض خواهند شد. متاسفانه تعویض کانکتور لایتنینگ گوشی آیفون 8 کار آسانی نیست و نیاز به دقت و حوصله بسیار زیادی دارد، پس توصیه می‌کنیم اگر کم تجربه هستید انجام این کار را به تعمیرکار حرفه‌ای‌تر واگذار نمایید. در ادامه این مطلب در وبسایت دیاگ همراه قصد داریم به آموزش مرحله به مرحله نحوه تعویض سوکت شارژ گوشی آیفون 8 اپل بپردازیم.

شما عزیزان می‌توانید با مراجعه به مرکز خدمات و قطعات دیاگ همراه، سوکت شارژ و تمام ابزار مورد نیاز برای انجام این تعمیر را تهیه کنید. تمام قطعاتی که در این شرکت عرضه می شوند دارای ضمانت اورجینال بودن هستند.

چنانچه در رابطه با هر یک از مراحل شرح داده شده مشکلی به وجود آمد یا سوالی داشتید، می‌توانید با مراجعه به صفحه ثبت سفارش آنلاین تعمیرات گوشی موبایل در شرکت دیاگ همراه، از آن ها راهنمایی دقیق تری بخواهید یا سفارش تعمیر و تعویض سوکت شارژ گوشی آیفون ۸ اپل خود را به ثبت برسانید و انجام تعمیرات را به کارشناسان خبره این مرکز واگذار کنید.



قطعات و ابزار مورد نیاز برای تعویض سوکت شارژ گوشی آیفون ۸ اپل:

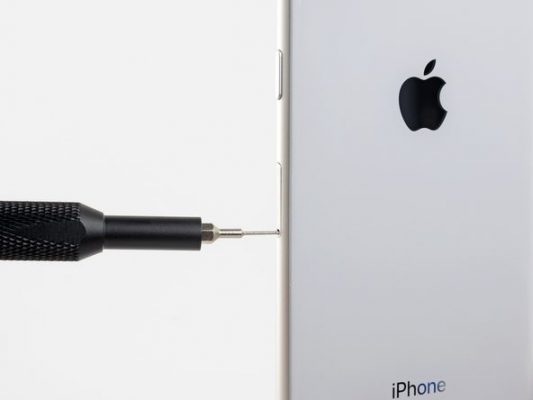

مرحله 3: باز کردن پیچ های لبه زیرین قاب آیفون

• دو پیچ 3.5 میلیمتری که در لبه زیرین قاب گوشی آیفون 8 و دو طرف کانکتور شارژ گوشی واقع شده‌اند را باز کنید.

• نکته: در لبه های قاب گوشی آیفون 8 از نوارها یا لاستیک های آب بندی استفاده شده که منجر به کیپ شدن قاب گوشی و سخت تر شدن نفوذ مایعات و آب به داخل آن می‌شوند. طبیعتا برای تعویض سوکت شارژ گوشی آیفون 8 نیاز به باز کردن دستگاه خواهید داشت و لاستیک های مذکور هم از بین می‌روند. اگر می‌خواهید بعد از تعویض سوکت شارژ گوشی آیفون 8 همچنان مقاومت گوشی در برابر نفوذ آب و مایعات مثل حالت اولیه وجود داشته باشد باید لاستیک های آب بندی جدیدی را در قاب گوشی نصب کنید که در مرحله مناسب در مورد آن صحبت می‌کنیم.

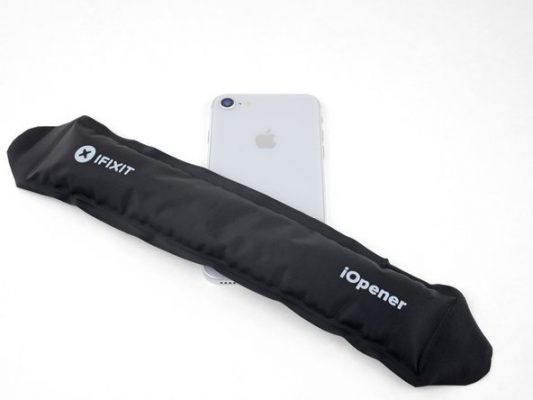

مرحله 4: اعمال گرما به لبه زیرین قاب آیفون

• با سشوار، آی‌اوپنر یا هیتر به لبه زیرین قاب آیفون 8 تعمیری گرما اعمال کنید تا خاصیت چسبندگی لاستیک های آب بندی این بخش از قاب گوشی تضعیف شود.

مرحله 5: نصب ساکشن کاپ

• ساکشن کاپ را روی لبه زیرین صفحه نمایش آیفون 8 نصب کنید. دقت داشته باشید که لبه های ساکشن کاپ روی دکمه هوم آیفون قرار نگیرند.

مرحله 6: شل کردن لبه زیرین قاب آیفون

• دستگیره ساکشن کاپ را بگیرید و آن را به سمت بالا بکشید. سعی کنید بدنه آیفون جابجا نشود و تمرکز نیروی کششی روی لبه زیرین قاب گوشی معطوف باشد. شدت نیروی کششی را به تدریج افزایش دهید تا شکاف باریکی در لبه زیرین قاب آیفون به وجود آید.

• نوک پیک را به آرامی در شکافی فرو ببرید که به وجود آمده است. پیک را به صورت رفت و برگشت در لبه زیرین قاب آیفون 8 تعمیری حرکت دهید تا این بخش از قاب گوشی شل و لاستیک های آب بندی آن آزاد شوند.

مرحله 7: شل کردن لبه سمت چپ قاب آیفون

• نوک پیک را به آرامی از لبه زیرین قاب آیفون به لبه سمت چپ آن هدایت کنید و این بخش از قاب گوشی را هم با حرکت رفت و برگشت پیک کاملا شل نمایید. ممکن است برای انجام این کار مجبور شوید چندین بار پیک را به طور رفت و برگشت در لبه قاب دستگاه حرکت دهید.

• نکته: برای ساده تر شدن کار می‌توانید همزمان با حرکت پیک، ساکشن کاپ را هم با نیروی ملایم به سمت بالا بکشید.

مرحله 8: شل کردن لبه سمت راست قاب آیفون

• نوک پیک را به آرامی از لبه سمت چپ قاب گوشی به لبه زیرین آن منتقل و سپس از این بخش به لبه سمت راست قاب دستگاه هدایت کنید. پیک را به صورت رفت و برگشت در این بخش از قاب آیفون 8 حرکت دهید تا این بخش از قاب گوشی هم شل شود.

• نکته: با توجه به اینکه کانکتورها و کابل های ظریفی در لبه سمت راست قاب آیفون 8 نصب هستند، به هیچ عنوان نباید نوک پیک را بیش از اندازه داخل این بخش از قاب دستگاه فرو ببرید، چون انجام این کار می‌تواند به کابل و کانکتورهای لبه سمت راست قاب گوشی آسیب برساند.

مرحله 9: تست کیفیت شل شدن قاب و برداشتن ساکشن کاپ

• گوشی آیفون 8 تعمیری را به پشت روی میز کارتان قرار داده و خیلی آرام ساکشن کاپ را به سمت بالا بکشید تا بخش فوقانی پنل جلوی آیفون به اندازه 15 درجه از روی قاب پشت آن بلند شود. اگر این امر بدون مشکل انجام شد، پروسه تعویض سوکت شارژ گوشی آیفون 8 را ادامه دهید اما اگر بخش هایی از سه لبه سمت راست، چپ و زیرین پنل جلوی آیفون برای بلند شدن از روی قاب پشت آن از خود مقاومت نشان دادند، این قسمت ها را با نوک پیک شل نمایید.

• نکته: به هیچ عنوان سعی نکنید که پنل جلوی آیفون را به طور کامل از روی قاب پشت آن جدا نمایید چون این دو پنل با کابل های ظریف و مهمی به هم متصل هستند.

• ساکشن کاپ را از روی صفحه نمایش گوشی جدا کنید.

مرحله 10: شل کردن لبه فوقانی قاب آیفون

• به آرامی نوک پیک را در شکاف لبه فوقانی قاب آیفون 8 فرو برده و این قسمت از قاب گوشی را هم شل نمایید.

مرحله 11: بررسی شل بودن لبه فوقانی قاب آیفون

• به آرامی پنل جلوی آیفون 8 را با دست گرفته و آن را به اندازه 2 الی 3 میلیمتر به سمت عقب بکشید تا در لبه فوقانی قاب گوشی شکاف باریکی ایجاد شود. اگر این شکاف به راحتی ایجاد نشد، با نوک پیک دوباره لبه فوقانی قاب آیفون را شل کنید.

• نکته: به هیچ عنوان پنل جلوی آیفون را بیشتر از 3 میلیمتر به سمت عقب نکشید و سعی در جداسازی آن نداشته باشید.

مرحله 12: باز کردن کتابی قاب آیفون

• به آرامی لبه سمت چپ پنل جلوی آیفون 8 تعمیری را به صورت کتابی باز کنید. دقت داشته باشید که به لبه سمت راست قاب گوشی هیچ نیروی کششی اعمال نشود. پنل جلوی دستگاه را به صورت کتابی تا جایی باز کنید که نسبت به قاب پشت آن زاویه 90 درجه پیدا کند.

• ابزاری مناسب مثل یک جعبه را پشت ال سی دی آیفون قرار دهید تا پنل جلوی آن در همان حالت بماند.

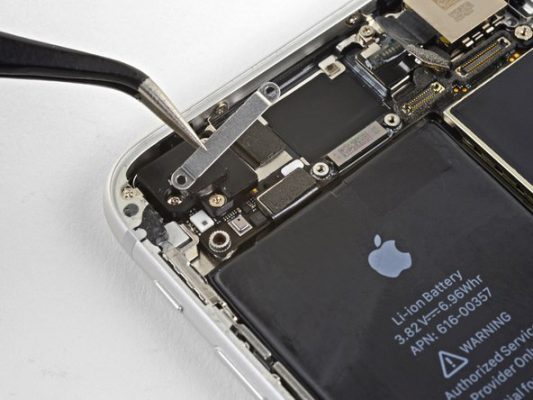

مرحله 13: جداسازی براکت کانکتور باتری

• دو پیچ 1.3 میلیمتری که در عکس با رنگ قرمز مشخص شده‌اند را باز کنید.

• دو پیچ 2.8 میلیمتری که در عکس با رنگ نارنجی مشخص شده‌اند را باز کنید.

• براکت کانکتور باتری را از روی کانکتور باتری دستگاه جدا نمایید.

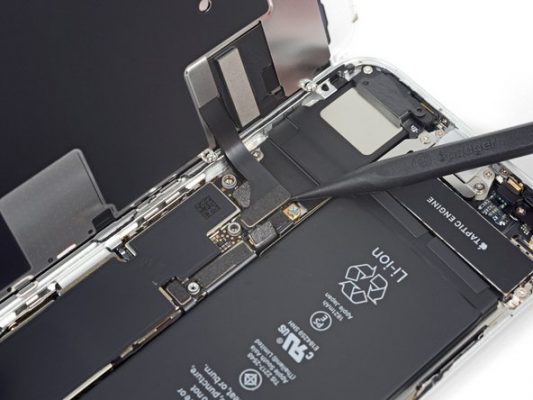

مرحله 14: آزاد کردن کانکتور باتری

• نوک اسپاتول را زیر کانکتور باتری آیفون 8 تعمیری قرار دهید و خیلی آرام آن را به سمت بالا هول دهید تا از روی سوکتش آزاد شود.

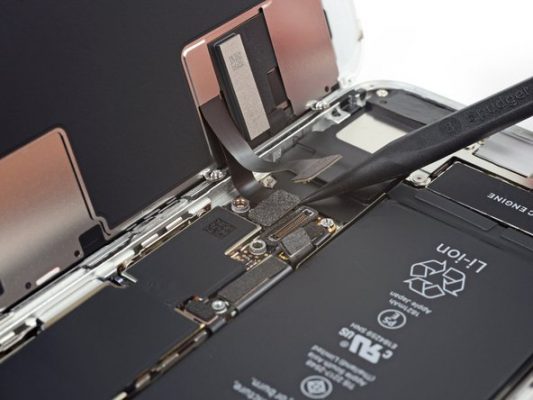

مرحله 15: آزاد کردن کانکتور ال سی دی

• نوک اسپاتول را زیر کانکتور ال سی دی گوشی قرار داده و خیلی آرام آن را به سمت بالا هدایت کنید تا از روی سوکتش آزاد شود.

• نکته (مخصوص بستن گوشی): بعد از تعویض سوکت شارژ گوشی آیفون 8 و زمانی که در حال بستن گوشی هستید، برای جا زدن کانکتور LCD به وسط آن فشار وارد نکنید. بدین منظور کانکتور رو روی سوکتش قرار داده و به یک سمت آن فشار اعمال نمایید و سپس همین کار را برای سمت دیگر کانکتور تکرار کنید تا کاملا روی سوکتش نصب شود.

• نکته (در شرایط خاص): در برخی شرایط ممکن است بعد از تعویض کانکتور شارژ گوشی آیفون 8 و روشن کردن دستگاه ال سی دی آن درست عمل نکند و خطوط عجیبی را نشان دهد. در اینگونه مواقع باید دوباره گوشی را باز کنید، کانکتور باتری و سپس ال سی دی دستگاه را آزاد نمایید. سپس کانکتور ال سی دی را نصب و بعد از آن کانکتور باتری گوشی را روی سوکتش نصب نمایید و دستگاه را ببندید. در این شرایط مشکل ال سی دی برطرف می‌شود.

مرحله 16: آزاد کردن کانکتور تاچ

• با قرار دادن نوک اسپاتول در زیر کانکتور تاچ و هدایت آن به سمت بالا، این کانکتور را هم از روی سوکتش آزاد کنید.

مرحله 17: جداسازی براکت لنز دوربین سلفی

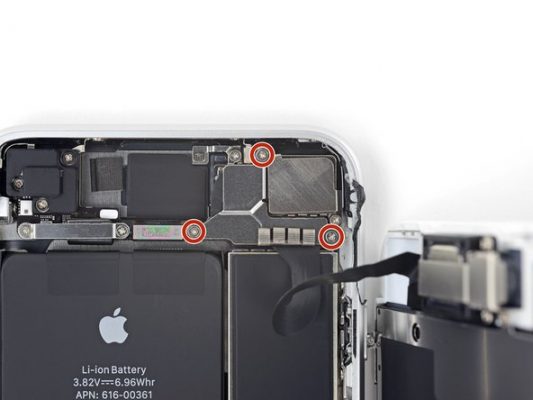

• سه پیچ 1.3 میلمتری که در عکس با رنگ قرمز مشخص شده‌اند را از گوشه سمت راست و فوقانی قاب پشت آیفون 8 باز کنید.

• براکتی که در این بخش قرار گرفته را با پنس از پشت لنز دوربین سلفی گوشی جدا نمایید.

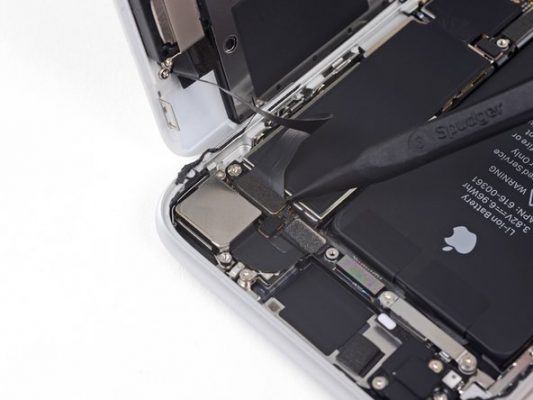

مرحله 18: آزاد کردن کانکتور دوربین سلفی

• نوک اسپاتول را زیر کانکتور دوربین سلفی آیفون 8 قرار دهید و خیلی آرام آن را به سمت بالا هدایت کنید تا از روی سوکتش باز شود.

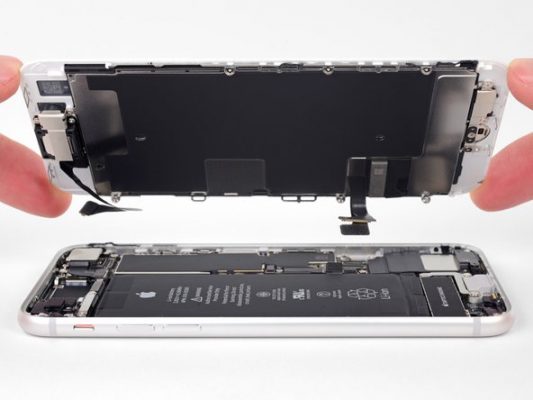

مرحله 19: جداسازی کامل پنل جلو و قاب پشت

• می‌توانید پنل جلوی گوشی آیفون 8 را به طور کامل از قاب پشت آن جدا کنید.

• از آنجایی که هدف تعویض کانکتور شارژ گوشی آیفون 8 است. این قطعه روی لبه زیرین قاب پشت گوشی نصب است، بنابراین دیگر نیازی به پنل جلوی دستگاه ندارید و می‌توانید پنل جلوی گوشی آیفون 8 تعمیری را در گوشه امنی قرار دهید.

• نکته: اگر می‌خواهید بعد از تعویض سوکت شارژ گوشی آیفون 8 همچنان مقاومت آن در برابر نفوذ مایعات و آب خوردگی حفظ شود، حتما در این مرحله توقفی داشته باشید و نوارهای آب بندی جدیدی را در لبه قاب گوشی نصب نمایید.

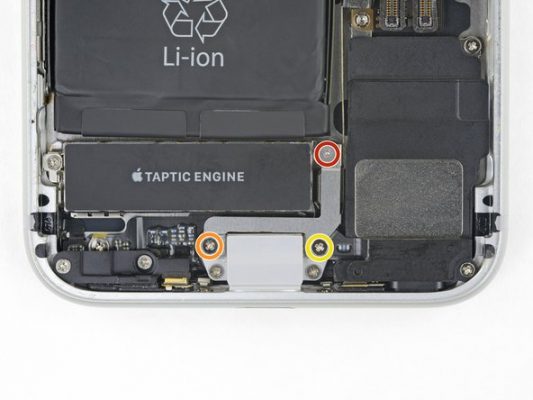

مرحله 20: باز کردن پیچ های شیلد محافظ موتور ویبره

• پیچ 1.3 میلیمتری که در عکس با رنگ فرمز مشخص شده را باز کنید.

• پیچ 2.7 میلیمتری که در عکس با رنگ نارنجی مشخص شده را باز کنید.

• پیچ 2.9 میلیمتری که در عکس با رنگ زرد مشخص شده را باز کنید.

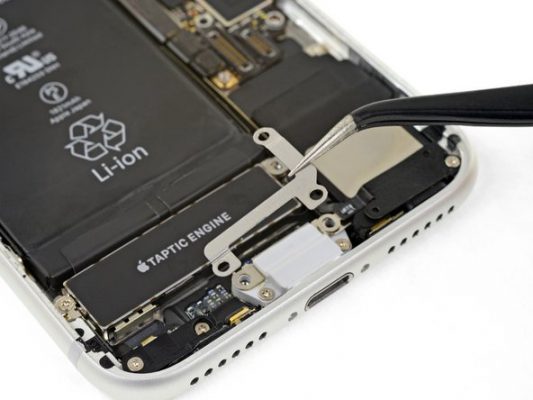

مرحله 21: جداسازی شیلد محافظ موتور ویبره

• محافظ موتور ویبره آیفون 8 را از لبه زیرین قاب پشت آن جدا کنید.

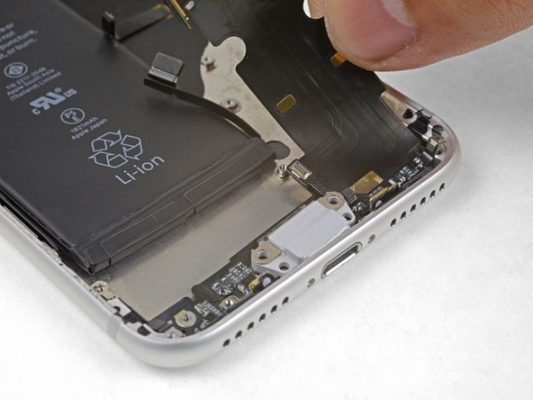

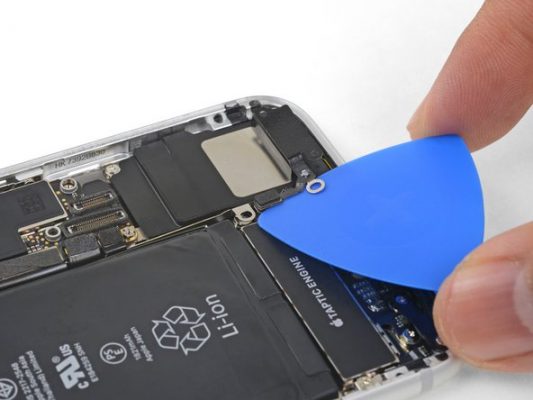

مرحله 22: آزاد کردن لبه سیم آنتن

• نوک پیک را به آرامی به زیر کابل آنتنی فرو ببرید که در گوشه سمت راست و پایین قاب پشت دستگاه و روی کپسول اسپیکر آن چسبانده شده است.

• پیک را به سمت جلو هدایت کنید تا لبه سیم آنتن به طور کامل از روی کپسول اسپیکر آزاد شود.

• نکته: اگر احساس کردید سیم آنتن به سادگی از روی کپسول اسپیکر گوشی جدا نمی‌شود، با سشوار گرمای ملایمی به آن اعمال کنید تا خاصیت چسبندگی آن تضعیف شود.

مرحله 23: آزاد کردن کانکتور آنتن دایورسیتی

• نوک اسپاتول سر گرد را مثل عکس اول در زیر کانکتور آنتن دایورسیتی قرار دهید و خیلی آرام آن را به سمت بالا هدایت کنید تا از روی سوکتش آزاد شود.

مرحله 24: آزاد کردن کانکتور سیم آنتن زیرین

• ابتدا نوک یک پیک را مثل عکس اول به زیر کانکتور سیم آنتن زیرین گوشی فرو برده و بدین ترتیب سوکت آن را به سمت پایین فشار دهید تا ثابت بماند.

• نوک اسپاتول را در گوشه کانکتور مذکور قرار داده و آن را به سمت بالا هول دهید تا از روی سوکتش آزاد شود.

• نکته: در حین انجام این مرحله دقت کنید که به سوکت کانکتور آنتن گوشی آسیبی وارد نشود. بدین منظور حتما از یک پیک برای ثابت نگه داشتن سوکت کانکتور مذکور استفاده نمایید.

مرحله 25: جداسازی سیم آنتن دایورسیتی

• سیم آنتن دایورسیتی را با پنس گرفته و از گوشه کپسول اسپیکر آیفون 8 تعمیری جدا نمایید.

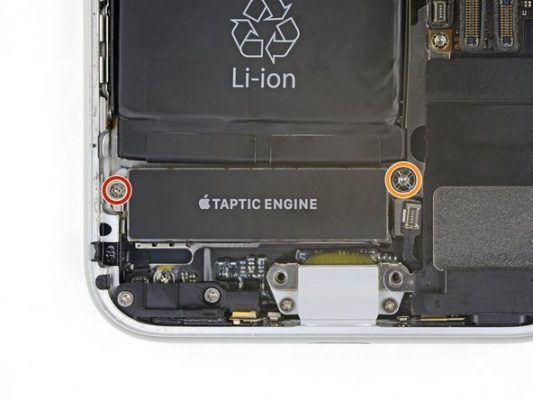

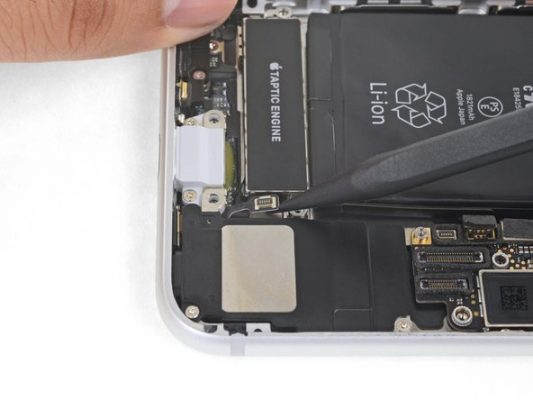

مرحله 26: باز کردن پیچ های نگهدارنده موتور ویبره

• پیچ 2.1 میلیمتری که در عکس با رنگ قرمز مشخص شده را باز کنید.

• پیچ 2.1 میلیمتری که در عکس با رنگ نارنجی مشخص شده را باز کنید.

مرحله 27: کنار زدن سوکت کانکتور آنتن

• به آرامی و با نوک اسپاتول، سوکت کانکتور آنتن آیفون 8 را از گوشه سمت راست و پایین قاب آن کنار بزنید تا در مسیر جداسازی موتور ویبره قرار نداشته باشد.

مرحله 28: آزاد کردن کانکتور موتور ویبره

• نوک اسپاتول را خیلی آرام از لبه فوقانی به زیر کانکتور موتور ویبره فرو ببرید و آن را به سمت بالا هدایت کنید تا از روی سوکتش آزاد شود.

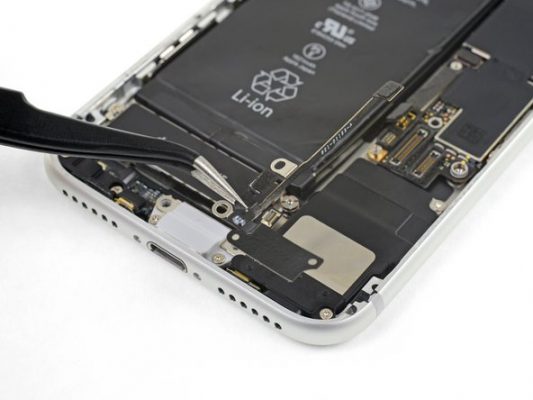

مرحله 29: جداسازی موتور ویبره

• ویبره آیفون 8 تعمیری را با پنس گرفته و از لبه زیرین قاب پشت آن جدا نمایید. این موتور را در مکانی قرار دهید که تحت فشار قرار نگیرد یا با مایعات در تماس نباشد.

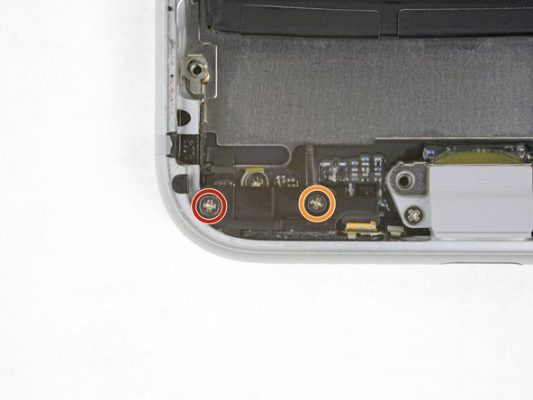

مرحله 30: باز کردن پیچ های دریچه هوا

• پیچ 2 میلیمتری که در گوشه سمت چپ و زیرین قاب پشت آیفون 8 وجود دارد و در عکس با رنگ قرمز مشخص شده را باز کنید.

• پیچ 1.8 میلیمتری که در عکس با رنگ نارنجی مشخص شده را باز کنید.

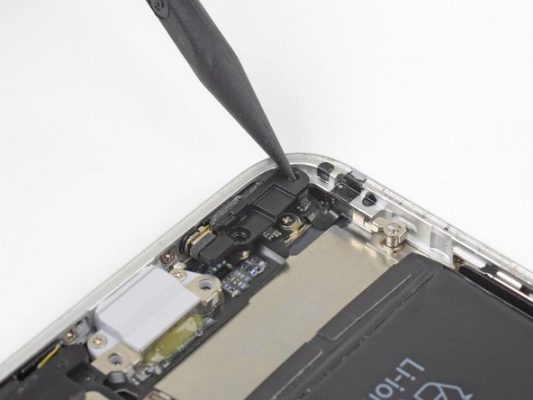

مرحله 31: آزاد کردن دریچه هوا از گوشه قاب

• نوک اسپاتول را در داخل مجرایی فرو ببرید که روی دریچه هوای آیفون 8 وجود دارد و آن را به سمت داخل قاب گوشی هول دهید. بدین ترتیب گوشه دریچه هوا از لبه قاب پشت آیفون آزاد و جدا می‌شود.

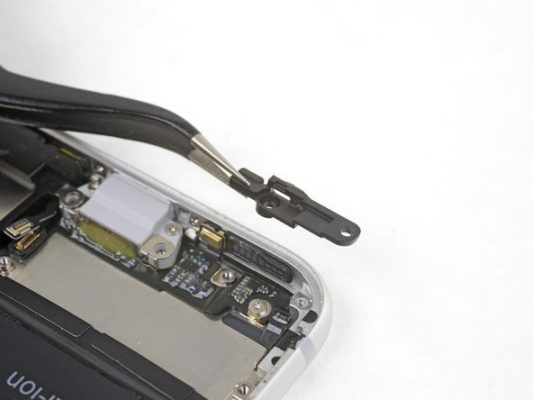

مرحله 32: جداسازی دریچه هوا

• دریچه هوای آیفون 8 را با پنس از گوشه سمت چپ و زیرین قاب پشت گوشی جدا نمایید.

مرحله 33: آزاد کردن کانکتور لنز دوربین سلفی

• نوک اسپاتول سر صاف را از لبه سمت چپ به زیر کانکتور لنز دوربین سلفی آیفون 8 فرو ببرید و خیلی آرام آن را به سمت بالا هدایت کنید تا از روی سوکتش آزاد شود.

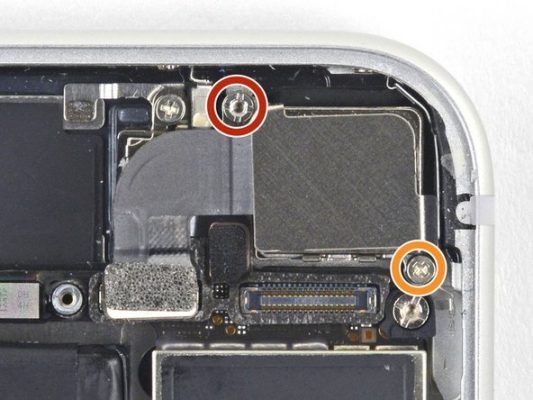

مرحله 34: باز کردن پیچ های براکت لنز دوربین سلفی

• پیچ 3 میلیمتری که در عکس با رنگ قرمز مشخص شده را باز کنید.

• پیچ 3.1 میلیمتری که در عکس با رنگ نارنجی مشخص شده را باز کنید.

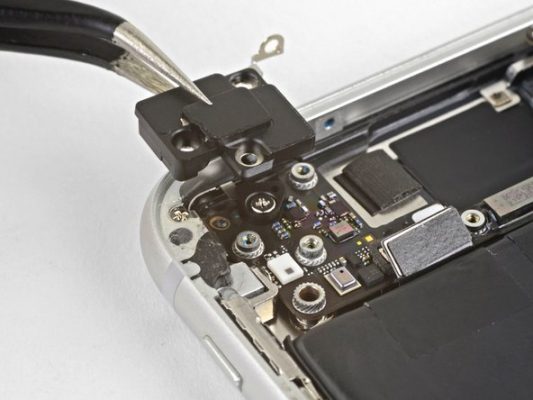

مرحله 35: جداسازی براکت لنز دوربین سلفی

• براکت پشت لنز دوربین سلفی آیفون 8 را از گوشه سمت راست و فوقانی قاب دستگاه جدا کنید.

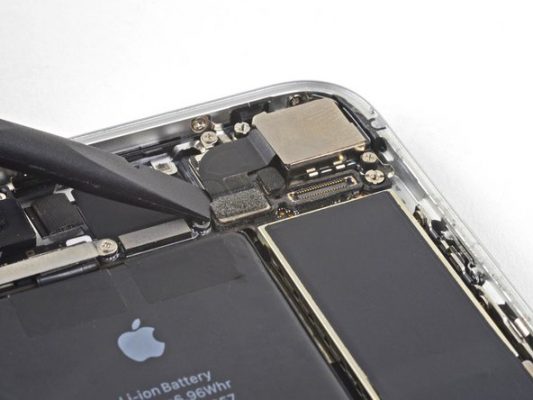

مرحله 36: آزاد کردن کانکتور چراغ فلش

• با نوک اسپاتول سر صاف به آرامی کانکتور چراغ فلش آیفون 8 را از کنار لنز دوربین سلفی دستگاه آزاد کنید.

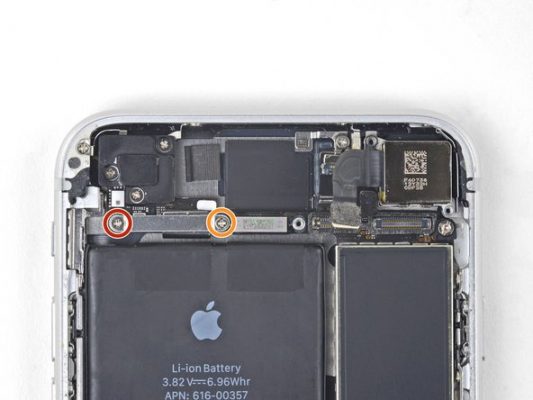

مرحله 37: باز کردن پیچ های براکت کانکتور سنسورهای جلو

• پیچ 2.9 میلیمتری که در عکس با رنگ قرمز مشخص شده را باز کنید.

• پیچ 1.3 میلیمتری که در عکس با رنگ نارنجی مشخص شده را باز کنید.

مرحله 38: جداسازی براکت کانکتور سنسورهای جلو

• براکت کانکتور سنسورهای جلوی آیفون 8 را از لبه فوقانی قاب پشت آن جدا کنید.

مرحله 39: آزاد کردن کانکتور سنسورهای جلو

• نوک اسپاتول سر صاف را از لبه فوقانی به زیر کانکتور سنسور های جلوی آیفون 8 فرو ببرید و خیلی آرام آن را به سمت بالا هول دهید تا کانکتور مذکور از روی سوکتش آزاد شود.

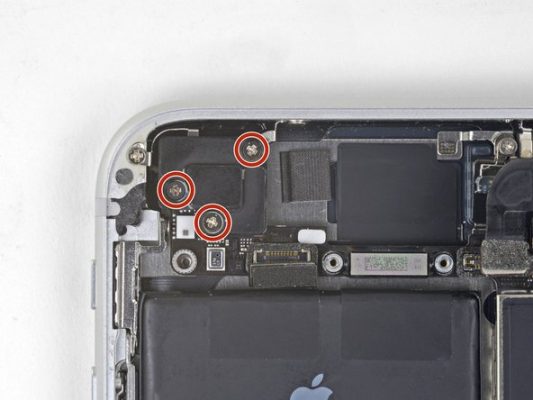

مرحله 40: باز کردن پیچ های گوشه قاب پشت

• سه پیچ 1.3 میلیمتری که در عکس با رنگ قرمز مشخص شده‌اند را از گوشه سمت چپ و فوقانی قاب پشت آیفون 8 باز کنید.

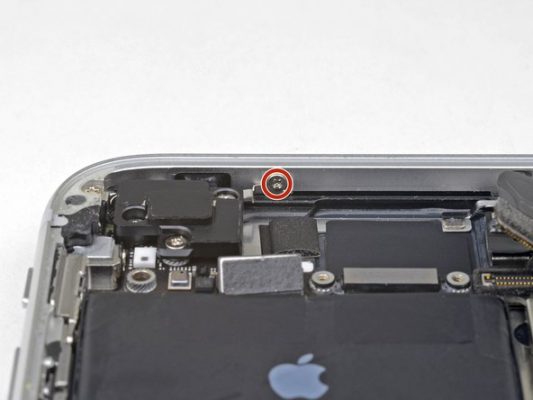

مرحله 41: باز کردن پیچ لبه فوقانی قاب پشت آیفون

• پیچ 1.4 میلیمتری که در لبه فوقانی قاب پشت آیفون 8 تعمیری نصب است را با پیچ گوشتی مناسب باز کنید.

مرحله 42: جداسازی فلت آنتن گوشه قاب آیفون

• فلت آنتن کوچکی که در گوشه سمت چپ و فوقانی قاب پشت آیفون 8 نصب است را با پنس از این قسمت جدا کنید.

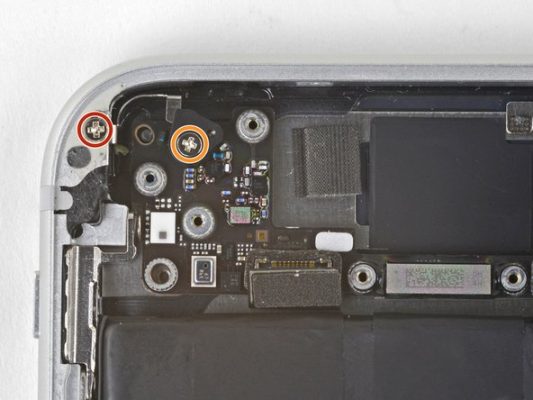

مرحله 43: باز کردن پیچ های کلیپس اتصال به زمین

• پیچ 1.5 میلیمتری که در عکس با رنگ قرمز مشخص شده را از گوشه سمت چپ و فوقانی قاب پشت آیفون 8 باز کنید.

• پیچ 2.6 میلیمتری که در عکس با رنگ نارنجی مشخص شده را هم از گوشه قاب پشت آیفون باز نمایید.

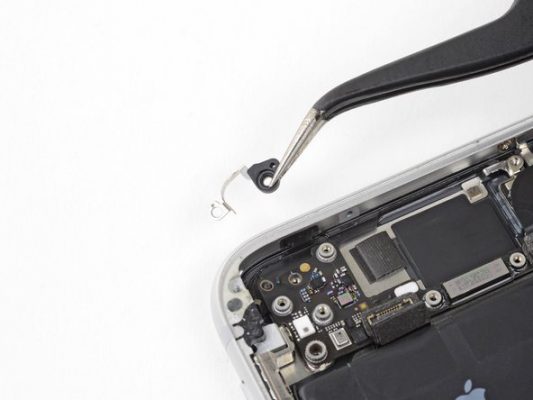

مرحله 44: جداسازی کلیپس اتصال به زمین

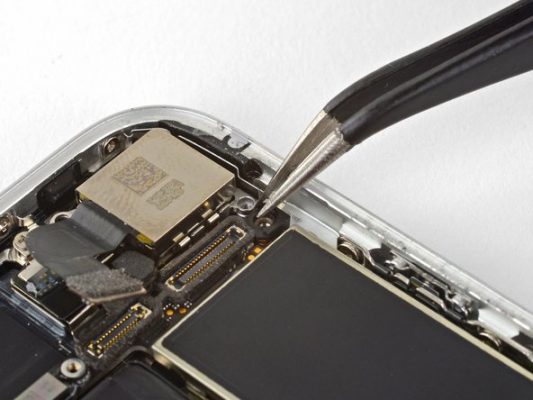

• با نوک پنس کلیپس اتصال به زمین را از گوشه سمت چپ و فوقانی قاب پشت گوشی جدا کنید.

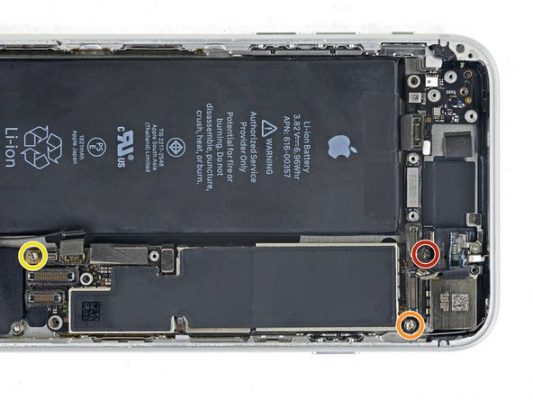

مرحله 45: باز کردن پیچ های نگهدارنده مادربرد

• پیچ 1.8 میلیمتری که در عکس با رنگ قرمز مشخص شده را باز کنید.

• پیچ 2.5 میلیمتری که در عکس با رنگ نارنجی مشخص شده را باز کنید.

• پیچ 2.2 میلیمتری که در عکس با رنگ زرد مشخص شده را باز کنید.

مرحله 46: جداسازی براکت اتصال به زمین برد

• براکت اتصال به زمینی که در گوشه سمت راست و فوقانی قاب پشت آیفون 8 نصب است را به پنس از این قسمت جدا کنید.

مرحله 47: کنار زدن اجکتر سیم کارت

• به آرامی نوک اسپاتول را در پشت اجکتر سیم کارت آیفون 8 قرار دهید و آن را به سمت بیرون هدایت کنید تا از مسیر خرج برد خارج شود.

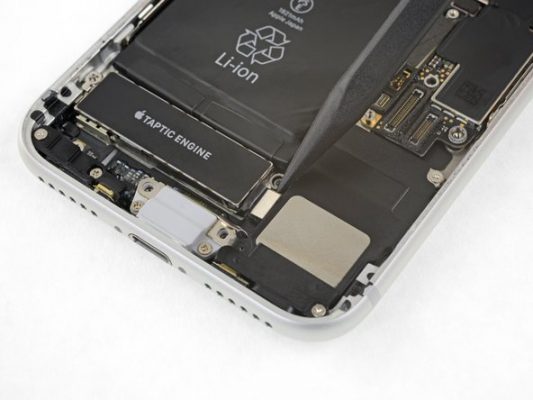

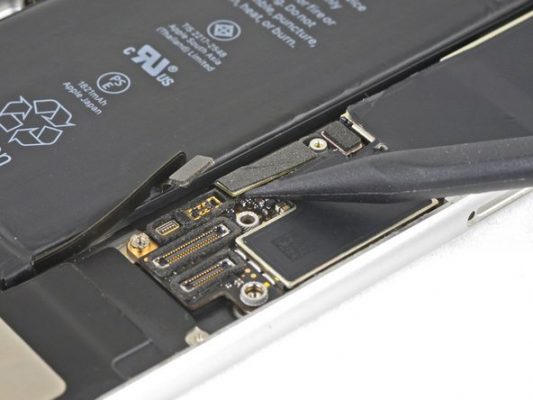

مرحله 48: آزاد کردن کانکتور شارژ

• نوک اسپاتول سر صاف را به آرامی در زیر سوکت شارژ آیفون 8 قرار دهید و آن را به سمت بالا هدایت کنید تا از روی سوکتش آزاد شود.

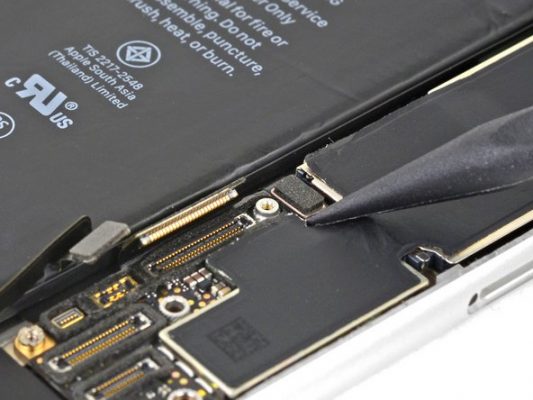

مرحله 49: آزاد کردن کانکتور کوئل شارژ بیسیم

• کانکتور کول شارژ بیسیم را به آرامی و با نوک اسپاتول از روی سوکتش آزاد کنید.

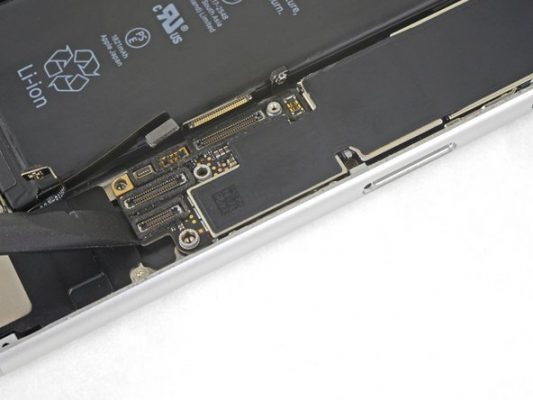

مرحله 50: بلند کردن لبه زیرین برد

• نوک اسپاتول سر صاف را به آرامی از لبه زیرین برد به زیر آن فرو ببرید و برد را به سمت بالا هدایت کنید تا لبه زیرین آن از روی جایگاهش بلند شود.

• نکته: در حین انجام این مرحله دقت زیادی صرف کنید که به مادربرد گوشی آسیبی وارد نشود.

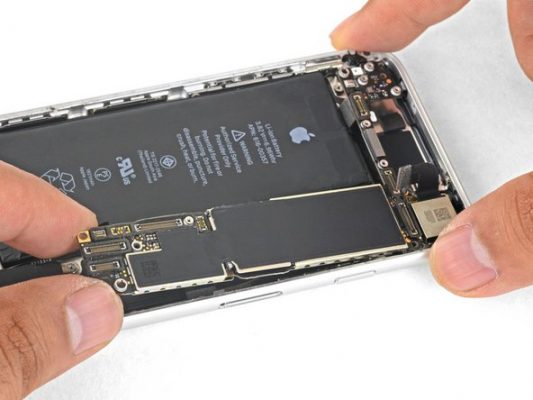

مرحله 51: جداسازی کامل مادربرد آیفون

• لبه زیرین مادربرد را با دست بگیرید و خیلی آرام آن را به سمت عقب بکشید تا برد آیفون 8 به طور کامل از جایگاهش آزاد شود.

• برد را در گوشه امنی قرار دهید که کوچک ترین فشار و ضربه‌ای به آن وارد نشود یا در معرض تماس با مایعات قرار نداشته باشد.

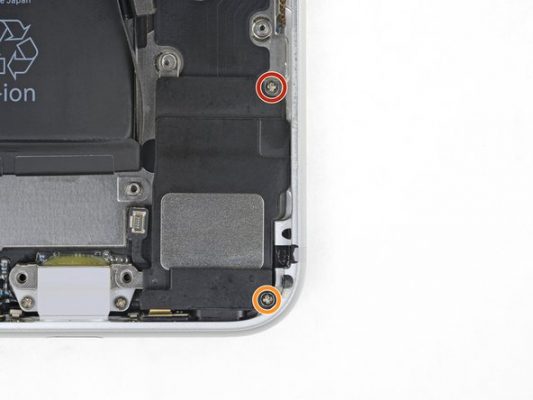

مرحله 52: باز کردن پیچ های کپسول اسپیکر

• پیچ 1.5 میلیمتری که در عکس با رنگ قرمز مشخص شده را از گوشه سمت راست و پایین قاب آیفون 8 باز کنید.

• پیچ 2.1 میلیمتری که در عکس با رنگ نارنجی مشخص شده را باز کنید.

مرحله 53: جداسازی کپسول اسپیکر

• نوک پیک را به آرامی از لبه زیرین به زیر کپسول اسپیکر آیفون 8 فرو برده و آن را به سمت بالا هول دهید.

• لبه زیرین کپسول اسپیکر را با دست گرفته و آن را به سمت عقب بکشید تا به طور کامل از قاب گوشی جدا شود.

• کپسول اسپیکر آیفون را در گوشه امنی قرار دهید.

مرحله 54: باز کردن پیچ های کابل سوکت شارژ

• پیچ 1.3 میلیمتری که در عکس با رنگ قرمز مشخص شده را از گوشه سمت چپ و زیرین قاب پشت آیفون باز کنید.

• دو پیچ 2.2 میلیمتری که در عکس با رنگ نارنجی مشخص شده‌اند را از لبه زیرین قاب آیفون جدا نمایید.

مرحله 55: باز کردن پیچ لبه زیرین قاب پشت آیفون

• دو پیچ 1.4 میلیمتری که در عکس با رنگ قرمز مشخص شده‌اند را از لبه زیرین قاب پشت آیفون 8 باز کنید.

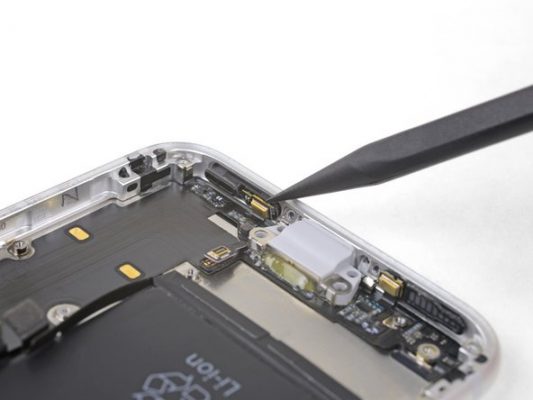

مرحله 56: آزاد کردن میکروفون سمت راست سوکت شارژ

• نکته: روی لبه زیرین قاب آیفون 8 دو میکروفون طلایی رنگ نصب هستند که در این مرحله و مرحله بعد باید آن ها را به آرامی و با احتیاط از لبه قاب گوشی آزاد کنید. در حین آزاد کردن این دو میکروفون دقت کنید که آسیبی به خود آن ها و سوکتشان وارد نشود.

• نوک اسپاتول سر گرد را در پشت میکروفون سمت راست سوکت شارژ آیفون 8 قرار داده و خیلی آرام آن را به سمت جلو هول دهید تا از لبه زیرین قاب گوشی آزاد شود.

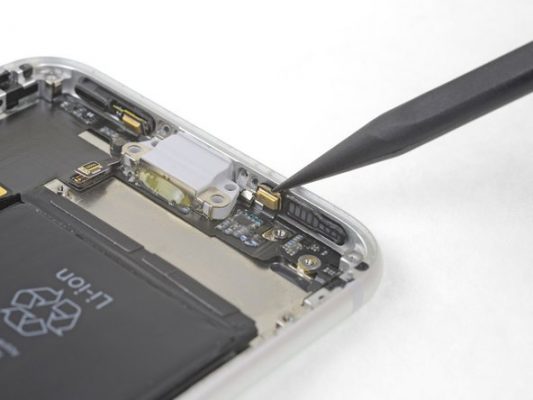

مرحله 57: آزاد کردن میکروفون سمت چپ سوکت شارژ

• نوک اسپاتول را پشت میکروفون سمت چپ سوکت شارژ آیفون 8 قرار داده و خیلی آرام آن را هم از لبه قاب گوشی آزاد کنید.

مرحله 58: اعمال گرما به لبه زیرین قاب پشت آیفون

• قاب پشت آیفون 8 تعمیری را برگردانید و به صورتی که در عکس نشان داده شده روی میز کارتان قرار دهید.

• با سشوار، آی‌اوپنر یا هیتر به گوشه سمت چپ و زیرین قاب پشت گوشی گرمای نسبتا زیادی اعمال کنید. اگر از سشوار برای انجام این کار استفاده می‌کنید شدت گرما را روی حالت زیاد قرار داده و آن را برای مدت زمان 1 دقیقه به گوشه قاب پشت آیفون اعمال کنید.

مرحله 59: آزاد کردن لبه سیم کانکتور شارژ

• به آرامی نوک یک پیک را از بخشی که در عکس اول می‌بینید به زیر سیم کانکتور شارژ آیفون 8 فرو برده و آن را کمی به سمت جلو هدایت کنید تا لبه فوقانی سیم کانکتور شارژ آیفون 8 از روی قاب پشت گوشی آزاد شود.

• نکته: اگر می‌خواهیم سیم کانکتور شارژ آیفون 8 کاملا سالم از روی قاب آن جدا شود باید در این مرحله دقت بسیار زیادی صرف کنید و مراقب باشید که به این سیم آسیبی وارد نشود. اگر احساس کردید سیم مذکور در قبال حرکت پیک از خود مقاومت نشان می‌دهد، دوباره به قاب پشت گوشی گرما بدهید.

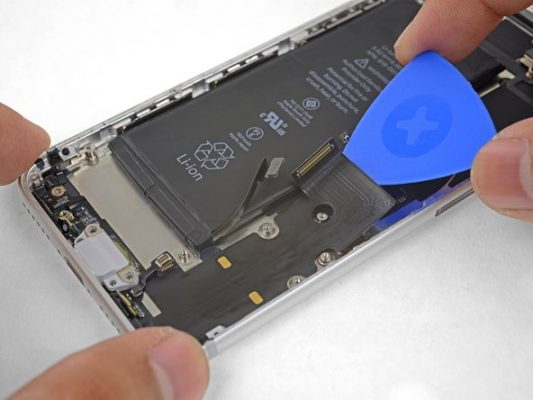

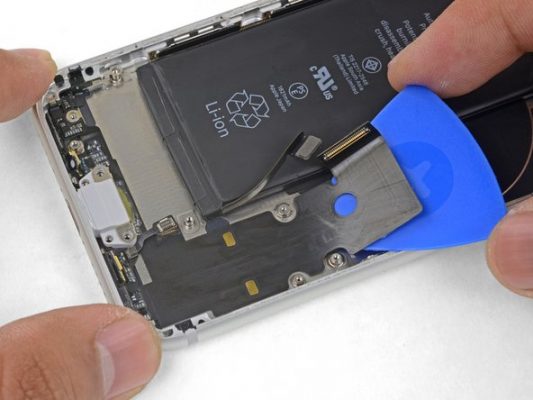

مرحله 60: آزاد کردن بخش میانی سیم سوکت شارژ

• حرکت پیک در زیر سیم کانکتور لایتنینگ آیفون 8 را ادامه دهید تا تقریبا به یک سوم انتهایی آن برسید.

• نکته: مراقب باشید که به باتری و کانکتور های موجود در مسیر آسیبی وارد نشود.

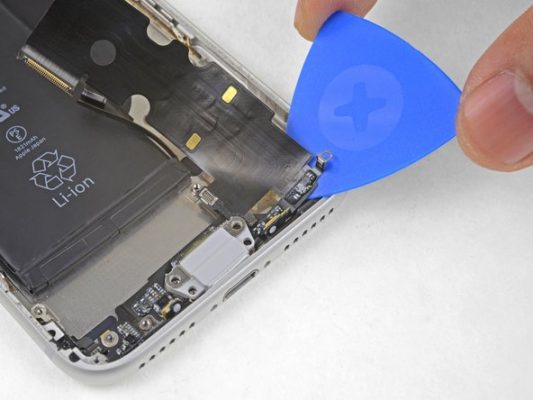

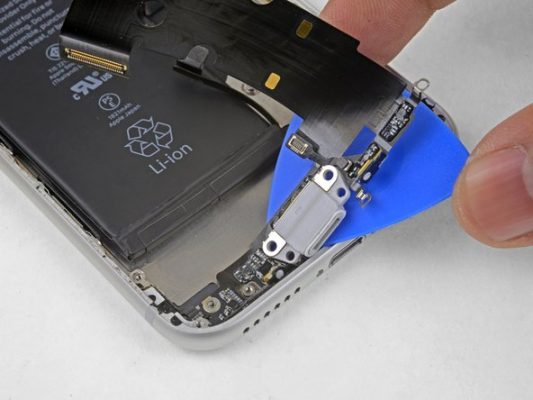

مرحله 61: آزاد کردن لبه زیرین و راست کانکتور لایتنینگ

• با یک چرخش 90 درجه‌ای پیک را از گوشه سمت راست و پایین سیم سوکت شارژ به سمت چپ هدایت کنید و تقریبا به وسط سوکت شارژ گوشی پیش ببرید. در این شرایط لبه سمت راست و زیرین سوکت شارژ هم باید از روی قاب پشت گوشی آزاد می‌شود.

مرحله 62: بررسی آزاد شدن سیم کانکتور شارژ

• پیک را از زیر سیم کانکتور شارژ گوشی آیفون 8 خارج کنید و لبه سمت راست و بخش آزاد شده سیم را با دست گرفته و خیلی آرام به سمت بالا بکشید. در این شرایط باید لبه سمت راست سیم سوکت شارژ (کانکتور لایتنینگ) بدون هیچ مشکلی از قاب پشت گوشی جدا شود. اگر این امر انجام شد، ادامه مراحل تعویض سوکت شارژ گوشی آیفون 8 را دنبال کنید، اما اگر بخش هایی از سیم کانکتور شارژ برای جداسازی از قاب پشت گوشی مقاومت کردند، این بخش ها را مجددا با پیک آزاد و شل نمایید.

مرحله 63: آزاد کردن لبه سمت چپ و زیرین سیم سوکت شارژ

• نوک پیک را از سمت راست به زیر سوکت شارژ گوشی آیفون 8 فرو برده و آن را به سمت چپ هدایت کنید تا سیم کانکتور لایتنینگ گوشی به طور کامل آزاد شود.

مرحله 64 (در صورت نیاز): آزاد کردن لبه سیم سوکت شارژ

• ممکن است قسمت کوچکی از سیم کانکتور شارژ در گوشه سمت چپ و زیرین قاب گوشی آیفون 8 گیر کرده باشد و کیپ شود. برای آزاد کردن این قسمت کافیست نوک پیک را به شکاف مابین سیم کانکتور شارژ و قاب گوشی فرو برده و سیم سوکت شارژ را به سمت راست هول دهید تا کاملا آزاد شود.

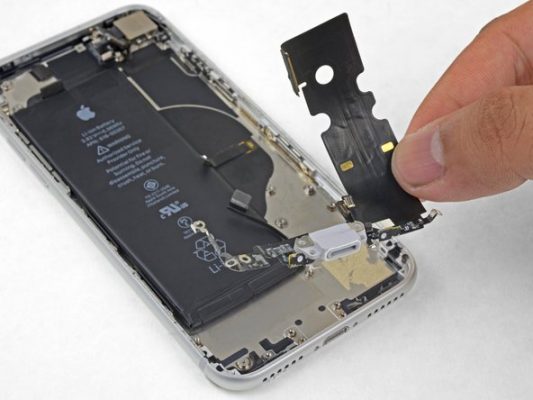

مرحله 65: جداسازی سوکت شارژ گوشی آیفون 8

• می‌توانید کانکتور شارژ گوشی آیفون 8 را به طور کامل از لبه زیرین قاب پشت گوشی جدا کنید.

• با یک ابزار پلاستیکی مناسب مثل قاب باز کن باقی مانده های چسب سیم سوکت شارژ گوشی آیفون 8 را از روی قاب پشت گوشی تمیز کنید.

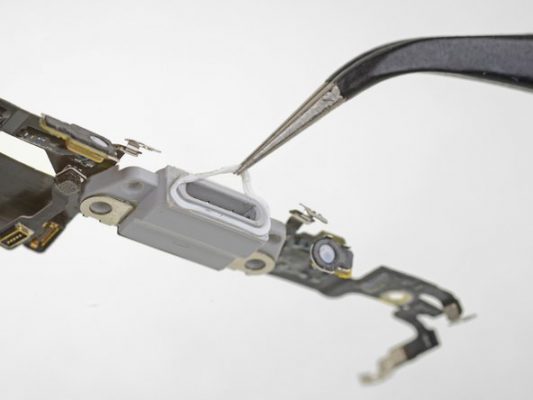

مرحله 66: تعویض کانکتور شارژ گوشی آیفون 8

• می‌توانید تعویض کانکتور شارژ گوشی آیفون 8 را انجام دهید.

• اگر لبه های سوکت شارژ (لایتنینگ کانکتور) جدید واشری که در عکس اول نشان داده شده را به همراه ندارد، سعی کنید واشر لایتنینگ کانکتور (سوکت شارژ) قبلی را به لایتنینگ کانکتور جدید منتقل کنید یا یک واشر جدید را در اطراف سوکت شارژ (کانکتور لایتنینگ) جدید نصب نمایید.

• دو بخشی که در عکس دوم با رنگ قرمز مشخص شده‌اند دارای چسب خاصی هستند که باید در حین نصب به درست نصب شدن آن ها دقت شود. این دو قسمت دقیقا با دو میکروفون لبه زیرین قاب آیفون 8 در ارتباط خواهند بود.

• برخی مدل های سوکت شارژ گوشی آیفون 8 داری کانکتور کانورتر آنتن نیستند، بنابراین در این مدل ها باید کانکتور آنتن کانورتر را از لایتنینگ کانکتور (سوکت شارژ) قبلی به لایتنینگ کانکتور جدید منتقل کنید.





به منظور بستن گوشی باید مراحلی که در این مقاله دیاگ همراه شرح داده شدند را به ترتیب از انتها به ابتدا مرور و در صورت نیاز به شکل برعکس انجام دهید.



اگر برای تعویض سوکت شارژ گوشی آیفون ۸ اپل خود با مشکل رو به رو شدید، می‌توانید ضمن تماس از طریق راه های ارتباطی تعیین شده، راهنمایی دقیق تری بخواهید یا از طریق صفحه ثبت سفارش آنلاین تعمیرات گوشی موبایل در سایت دیاگ همراه سفارش خود را به ثبت رسانده و انجام این تعمیر را به کارشناسان مرکز دیاگ همراه واگذار کنید و از یک تعمیر سریع، مطمئن و کم هزینه لذت ببرید.
