تعویض سنسورهای جلوی آیفون X اپل
آموزش تعویض سنسورهای جلوی گوشی آیفون X اپل
دیاگ همراه در این بخش از سلسله قسمت های تعمیرات گوشی آیفون به بررسی نکاتی در خصوص تعویض سنسورهای جلوی گوشی آیفون X اپل می پردازد. تعویض سنسورهای جلوی گوشی آیفون X در شرایطی انجام می‌شود که یکی از سنسورهای این مجموعه مثل سنسور تشخیص چهره (Face ID) یا سنسور تشخیص نور محیط آن به خوبی کار نکند. در نظر داشته باشید که سنسورهای جلوی گوشی آیفون X با اسپیکر مکالمه آن تحت یک مجموعه یکپارچه قرار دارند و با هم تعویض می‌شوند. در ادامه مطالب تعمیرات گوشی موبایل در وبسایت دیاگ همراه قصد داریم به آموزش تصویری و مرحله به مرحله نحوه تعویض سنسورهای جلوی گوشی آیفون X اپل بپردازیم.
چنانچه در رابطه با هر یک از مراحل شرح داده شده مشکلی به وجود آمد یا سوالی داشتید، می‌توانید با مراجعه به صفحه ثبت سفارش آنلاین تعمیرات گوشی موبایل در شرکت دیاگ همراه، سفارش تعمیر و تعویض سنسورهای جلوی گوشی آیفون X خود را به ثبت برسانید و انجام تعمیرات را به کارشناسان خبره این مرکز واگذار کنید.
قطعات و ابزار مورد نیاز برای آموزش تعویض سنسورهای جلوی گوشی آیفون X اپل:
- اسپیکر و فلت سنسور آیفون X
- اسپیکر مکالمه آیفون X
- تاچ ال سی دی آیفون X
- باتری آیفون X
- قاب و شاسی آیفون X
- دوربین پشت آیفون X
- دوربین جلو آیفون X
- موتور ویبره آیفون X
مرحله 1: باز کردن پیچ های لبه زیرین
-
نکته: پیش از اینکه پروسه تعمیر گوشی آیفون X اپل را شروع کنید، شارژ باتری دستگاه را کاملا خالی کرده یا به کمتر از 25 درصد برسانید. بدین صورت احتمال بروز حوادثی همچون آتش گرفتن و انفجاری باتری در حین تعمیر و فشارهای ناشی از آن کاهش پیدا می‌کند.
-
گوشی آیفون تعمیری را خاموش کنید.
-
دو پیچ 6.9 میلیمتری لبه زیرین قاب آیفون ایکس تعمیری را باز کنید.
مرحله 2: اعمال گرما به لبه زیرین قاب
-
برای باز کردن قاب گوشی آیفون X تعمیری باید لبه زیرین آن را شل کنید و بدین منظور به اعمال گرما نیاز خواهید داشت. گرما را می‌توانید با آی‌اوپنر یا سشوار به لبه زیرین قاب آیفون اعمال کنید. اگر از آی‌اوپنر استفاده می‌کنید 1 دقیقه گرما دادن به لبه زیرین قاب گوشی کافی است، اما اگر از سشوار استفاده می‌کنید باید گرما را برای مدت زمان 2 الی 3 دقیقه به لبه زیرین قاب گوشی اعمال کنید.
-
نکته: برای باز کردن قاب گوشی آیفون X اپل می‌توانید از دو روش مختلف استفاده کنید که هر یک از آن ها به ابزار خاصی نیاز دارند. روش اول که توصیه می‌کنیم از آن استفاده کنید به ابزاری با نام آی‌اسکلک (iSclack) نیاز دارد ( به این ابزار قاب کش هم گفته می‌شود). نحوه بکارگیری این روش در مراحل 3 و 4 شرح داده شده است. اما در روش دوم به آی‌اسکلک نیازی نیست و از ساکشن کاپ استفاده خواهد شد. نحوه بکارگیری این روش در مراحل 5 و 6 شرح داده شده است.
مرحله 3 (در صورت داشتن قاب کش): قرار دادن آیفون در قاب کش
-
لبه زیرین آیفون X (ایکس) تعمیری را در قاب کش قرار دهید و کاپ های مکنده قاب کش را روی نمایشگر و درب پشت آیفون محکم کنید.
مرحله 4 (در صورت داشتن قاب کش): شل کردن لبه زیرین قاب
-
دستگیره قاب کش را با اعمال فشار جمع کنید. به تدریج شدت نیروی فشاری را افزایش دهید تا در لبه زیرین قاب آیفون X تعمیری شکاف باریکی ایجاد گردد.
-
به آرامی پیک را در داخل این شکاف فرو کنید.
-
نکته: اگر به منظور شل کردن قاب آیفون (ایکس) از قاب کش استفاده کردید، ادامه پروسه تعویض سنسورهای جلوی گوشی آیفون X را از مرحله 7 دنبال کنید.
مرحله 5 (در صورت نداشتن قاب کش): نصب ساکشن کاپ
-
ساکشن کاپ را روی لبه زیرین LCD گوشی (نمایشگر) نصب کنید.
مرحله 6 (در صورت نداشتن قاب کش): شل کردن لبه زیرین قاب
-
کف دستتان را روی صفحه نمایش آیفون تکیه دهید و با انگشت ساکشن کاپ را به سمت بالا بکشید. سعی کنید تمرکز نیروی کششی روی به زیرین قاب گوشی معطوف باشد. به تدریج شدت نیروی کششی را افزایش دهید تا شکاف باریکی روی لبه زیرین قاب آیفون X تعمیری ایجاد گردد.
-
نوک پیک را خیلی آرام به داخلی شکاف ایجاد شده فرو ببرید.
مرحله 7: شل کردن لبه زیرین و سمت چپ قاب
-
به آرامی پیک را از لبه زیرین قاب گوشی به سمت لبه چپ آن هدایت کنید و در این قسمت به صورت رفت و برگشت حرکت دهید تا این بخش از قاب آیفون تعمیری کاملا شل شود.
-
نکته: بهتر است در حین انجام این مرحله نوک پیک را بیش از اندازه داخل قاب آیفون X تعمیری فرو نبرید.
مرحله 8: شل کردن لبه سمت راست قاب
-
پیک را از لبه سمت چپ قاب دوباره به لبه زیرین آن هدایت کنید و از این قسمت به لبه سمت راست قاب گوشی منتقل نمایید. پیک را در لبه سمت راست قاب آیفون X تعمیری به صورت رفت و برگشت حرکت دهید تا این بخش از قاب گوشی کاملا شل شود.
-
نکته: بهتر است در حین انجام این مرحله هم نوک پیک را چندان در داخل قاب آیفون X تعمیری فرو نبرید.
مرحله 9: شل کردن لبه فوقانی قاب
-
به آرامی پیک را به لبه فوقانی قاب آیفون X تعمیری هدایت کرده و این بخش از قاب گوشی را هم با حرکت پیک شل کنید.
-
نکته: اگر سنسورهای بخش فوقانی قاب آیفون تعمیری سالم هستند یا امیدی مبنی بر سالم بودن آن‌ها دارید، به هیچ وجه در این مرحله نوک پیک را به مقدار زیاد در قاب آیفون X تعمیری فرو نکنید.
مرحله 10: جداسازی ساکشن کاپ
-
ساکشن کاپ را از آیفون X (ایکس) تعمیری جدا کنید.
مرحله 11: باز کردن کتابی نمایشگر آیفون
-
گوشی آیفون X تعمیری را به گونه‌ای که در عکس اول نشان داده شده روی میز کارتان قرار دهید و خیلی آرام صفحه نمایش گوشی را از لبه سمت چپ به صورت کتابی باز کنید و وقتی حالتی 90 درجه پیدا کرد، آن را به جسمی مناسب تکیه دهید.
-
نکته: به هیچ وجه سعی نکنید که در این مرحله صفحه نمایش (پنل جلو) گوشی آیفون X را از پنل پشت گوشی جدا کنید.
-
(مخصوص بستن گوشی): بعد از تعویض سنسورهای جلوی گوشی آیفون X و زمانی که نوبت جا زدن نمایشگر روی پنل پشت گوشی می‌رسد، ابتدا گیره های بخش فوقانی صفحه نمایش را روی بدنه گوشی چفت کنید. سپس لبه های سمت راست و چپ ال سی دی را هم روی درب پشت گوشی محکم نمایید.
مرحله 12: باز کردن پیچ های براکت روی برد
-
سه پیچ 1.1 میلیمتری که در عکس با رنگ قرمز مشخص شده را باز کنید.
-
پیچ 3.1 میلیمتری که در عکس با رنگ نارنجی مشخص شده را باز کنید.
-
پیچ 3.7 میلیمتری که در عکس با رنگ زرد مشخص شده را باز کنید.
-
نکته: بعد از تعویض سنسورهای جلوی گوشی آیفون X و رزمانی که در حال بستن پیچ های گوشی هستید، دقت کنید که هر پیچ را در جایگاه صحیح خودش قرار داده و سفت کنید. در غیر این صورت ممکن است به برد و دیگر قطعات سخت افزاری دستگاه آسیب بزنید.
مرحله 13: جداسازی براکت روی برد
-
براکت روی برد آیفون تعمیری را با پنس از روی آن جدا کنید.
مرحله 14: باز کردن کانکتور باتری
-
کانکتور باتری آیفون X تعمیری را خیلی آرام با نوک اسپاتول از روی برد آزاد کنید.
-
نکته: کانکتور و سیم باتری را تا حد ممکن از سوکت روی بردش فاصله دهید تا به طور اتفاقی روی سوکت قرار نگیرد و انتقال انرژی صورت نپذیرد.
مرحله 15: باز کردن کانکتور سنسورهای جلو
-
کانکتوری که در عکس نشان داده شده را به آرامی با نوک اسپاتول از روی برد آزاد کنید.
مرحله 16: باز کردن کانکتور ال سی دی
-
کانکتور LCD گوشی آیفون X تعمیری را به آرامی با نوک اسپاتول از روی برد گوشی آزاد کنید.
-
(مخصوص بستن گوشی): برای جا زدن کانکتور LCD بعد از تعمیر گوشی آیفون X به هیچ وجه وسط کانکتور را تحت فشار قرار ندهید، بلکه ابتدا کانکتور را روی سوکتش قرار دهید و سپس به یکی از سمت های راست یا چپ آن فشار وارد کنید. سپس همین کار را برای سمت دیگر کانکتور هم تکرار نمایید.
مرحله 17: باز کردن کانکتور دیجیتایزر
-
کانکتور دیجیتایزر را با نوک اسپاتول از روی برد آیفون X تعمیری آزاد کنید.
-
(مخصوص بستن گوشی): برای جا زدن کانکتور دیجیتایزر هم نباید به وسط آن فشار وارد کنید بلکه باید مثل کانکتور LCD آن را روی سوکتش قرار داده و به طرفین کانکتور به ترتیب فشار اعمال نمایید تا کاملا روی برد جا بخورند.
مرحله 18: جداسازی سیم سنسورهای جلو
-
با نوک پنس سیم سنسورهای جلوی گوشی آیفون X را مثل عکس گرفته و خیلی آرام به سمت بالا بکشید تا از روی درب پشت گوشی آزاد شود. دقت کنید که این سیم با چسب های نگهدارنده به درب پشت آیفون متصل است.
-
بعد از آزادسازی سیم سنسورهای پنل جلوی گوشی، مجموعه مذکور را به سمت چپ بکشید تا سیم کاملا از درب پشت گوشی جدا شود.
مرحله 19: جداسازی صفحه نمایش
-
می‌توانید صفحه نمایش آیفون X تعمیری را با دست گرفته و کاملا از درب پشت گوشی جدا نمایید.
-
درب پشت آیفون را در گوشه امنی قرار داده و ادامه پروسه تعویض سنسورهای جلوی گوشی آیفون X را روی نمایشگر آن دنبال کنید.
-
نکته: بعد از تعویض سنسورهای جلوی گوشی آیفون X و زمانی که در حال بستن گوشی هستید حتما باید یک لاستیک آب بندی جدید را در اطراف صفحه نمایش آن وصل کنید تا خاصیت ضد آب دستگاه حفظ شود، در غیر این صورت آیفون X تعمیر شده دیگر ضد آب نخواهد بود.
مرحله 20: باز کردن پیچ گوشه صفحه نمایش
-
پیچ 1.2 میلیمتری که در عکس با رنگ قرمز نشان داده شده را از گوشه صفحه نمایش آیفون X باز کنید.
مرحله 21: جداسازی کلیپس فلزی گوشه صفحه نمایش
-
خیلی آرام با پنس کلیپس فلزی موجود در گوشه نمایشگر آیفون X تعمیری و زیر پیچی که در مرحله قبل باز کرده بودید را جدا کنید.
مرحله 22: باز کردن پیچ های نگهدارنده اسپیکر مکالمه و سنسورها
-
پیچ 1.6 میلیمتری که در عکس با رنگ قرمز مشخص شده را باز کنید.
-
پیچ 1.3 میلیمتری که در عکس با رنگ نارنجی مشخص شده را باز کنید.
مرحله 23: چرخاندن 180 درجه‌ای اسپیکر
-
نوک اسپاتول را زیر اسپیکر آیفون X تعمیری قرار دهید و آن را 180 درجه بچرخانید تا حالتی مثل عکس دوم ایجاد شود.
مرحله 24: اعمال گرما به لبه فوقانی نمایشگر
-
با سشوار یا آی‌اوپنر به لبه فوقانی صفحه نمایش آیفون X (ایکس) گرمای ملایمی اعمال کنید. اگر از سشوار استفاده می‌کنید گرما را برای مدت زمان 2 دقیقه اعمال کنید اما اگر از آی‌اوپنر استفاده کردید 1 دقیقه اعمال گرما کافی خواهد بود.
مرحله 25: آزاد کردن میکروفون لبه فوقانی نمایشگر
-
نوک اسپاتول را به آرامی از زیر مجموعه اسپیکر آیفون X در زیر میکروفون طلایی رنگ لبه فوقانی نمایشگر قرار دهید.
-
به آرامی میکروفون را به سمت بالا هول دهید تا کاملا آزاد شود.
مرحله 26: آزاد کردن سنسور مجاورت
-
مجموعه اسپیکر آیفون X تعمیری را به آرامی با انگشت به سمت بالا بکشید. کشیدن را تا جایی ادامه دهید که متوجه شوید سنسور مجاورت گوشی در برابر جداسازی اسپیکر از خود مقاومت نشان می‌دهد.
-
نوک پیک را به آرامی در زیر سنسور مجاورت آیفون تعمیری قرار داده و آن را مثل عکس سوم از روی بخش فوقانی صفحه نمایش گوشی بلند کنید.
مرحله 27: آزاد کردن سنسور سنجش نور
-
اسپیکر را روی صفحه نمایش آیفون X تعمیری بخوابانید تا حالتی شبیه به عکس اول ایجاد شود.
-
با نوک پنس سنسور نور محیط را گرفته و آن را به سمت بالا بکشید تا کاملا از جایگاهش بلند شود.
مرحله 28 (در صورت نیاز): جداسازی نوار دیفیوزر
-
نکته: در برخی موارد وقتی سنسور نور محیط را از جایگاهش خارج می‌کنید، نوار دیفیوزر زیر آن به همراه سنسور خارج نمی‌شود. در این شرایط باید نوار را دوباره محل نشستن سنسور بردارید. پس همواره بعد از جداسازی سنسور مجاورت باید جدا شدن یا نشدن نوار دیفیوزر را بررسی کنید.
-
برای بررسی جدا شدن یا نشدن نوار دیفیوزر کافی است با نوک پنس سنسور نور محیط آیفون را مثل عکس اول بچرخانید تا زیر آن مشخص شود.
-
اگر مثل عکس اول نوار سفیدی در این بخش دیدید، نوار دیفیوزر همراه سنسور جدا شده است، پس می‌توانید وارد مرحله بعد شوید. اما اگر مثل عکس دوم فقط یک بخش سبز رنگ را زیر سنسور نور مشاهده کردید، نوار دیفیوزر همراه سنسور جدا نشده و باید جداسازی آن را به صورت دستی انجام دهید. به منظور جداسازی نوار دیفیوزر نوک یک سوزن را مثل عکس سوم زیر محل نشستن سنسور نور محیط فرو برده و دیفیوزر را از این بخش جدا کنید.

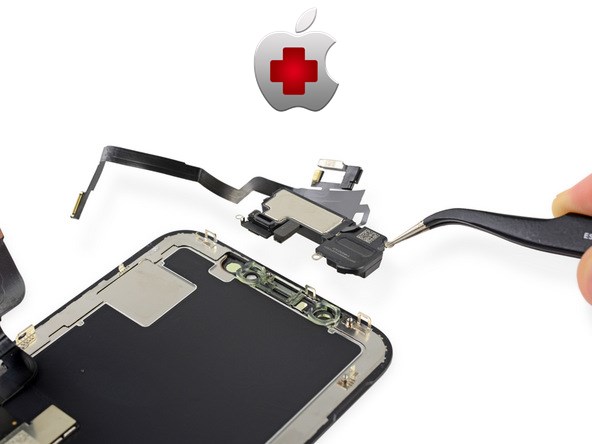

مرحله 29: تعویض سنسورهای جلوی گوشی آیفون X
-
مجموعه اسپیکر و سنسورهای جلوی گوشی آیفون X را کاملا از پنل جلوی گوشی جدا کنید.
-
می‌توانید تعویض سنسورهای جلوی گوشی آیفون X را انجام دهید.
برای بستن گوشی لازم است تمام مراحلی که در این مقاله دیاگ همراه شرح دادیم را به ترتیب از انتها به ابتدا طی کرده و در صورت نیاز به صورت معکوس انجام دهید.
