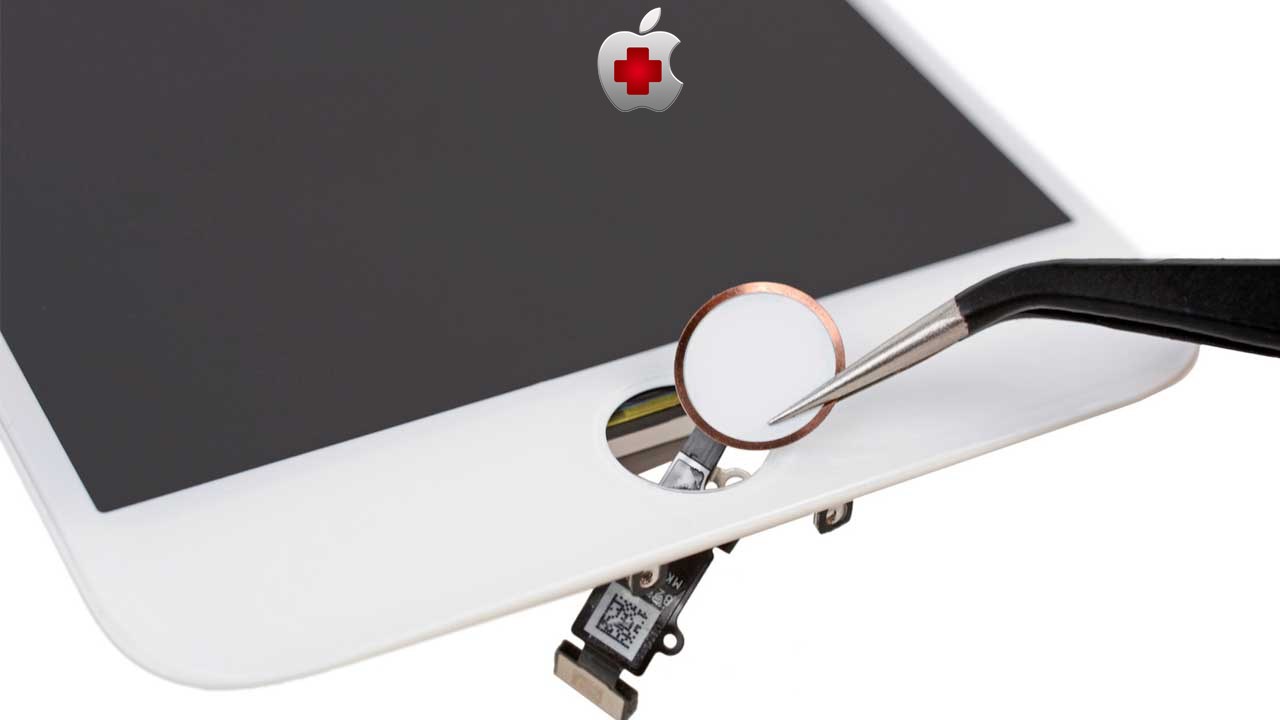

آموزش تعویض دکمه هوم گوشی آیفون 4

دیاگ همراه در این بخش از سلسله قسمت های تعمیرات گوشی آیفون به بررسی نکاتی در خصوص تعویض دکمه هوم گوشی آیفون ۴ اپل می پردازد. تعویض دکمه هوم گوشی آیفون 4 اپل یکی از تعمیرات دشوار این گوشی محسوب می‌شود که احتمالا چیزی در حدود 60 الی 120 دقیقه از زمان شما را خواهد گرفت. تعویض دکمه هوم گوشی آیفون 4 در شرایطی انجام می‌شود که بنا به هر دلیل دکمه هوم گوشی آیفون 4 از کار بیفتد و کارایی لازم را ارائه نکند. در ادامه مطالب تعمیرات موبایل در وبسایت دیاگ همراه قصد داریم به آموزش تصویری نحوه تعویض دکمه هوم گوشی آیفون 4 اپل بپردازیم. چنان چه در رابطه با هر یک از مراحل نام برده شده سوالی داشتید، می‌توانید ضمن تماس با کارشناسان واحد تعمیرات شرکت دیاگ همراه از آن ها راهنمایی دقیق تری بخواهید. با ما همراه باشید.





مرحله 1: باز کردن دو پیچ لبه زیرین قاب

• نکته: قبل از شروع تعویض دکمه هوم آیفون 4 شارژ باتری آیفون را کاملا خالی کرده یا به کمتر از 25 درصد برسانید.

• گوشی آیفون 4 تعمیری را خاموش کنید.

• دو پیچ لبه زیرین قاب گوشی آیفون 4 تعمیری را باز کنید. این دو پیچ ممکن است از نوع فیلیپس #000 یا پیچ های پنج سوء Pentalobe باشند. بنابراین باید با توجه به شرایط از پیچ گوشتی مناسب برای باز کردن آن ها استفاده کنید.

مرحله 2: شل کردن درب پشت آیفون 4

• نکته: گوشی آیفون 4 اپل برخلاف گوشی آیفون های جدیدتر این شرکت از قابی جداشدنی بهره می‌برد، یعنی بدون نیاز به هیچ ابزار خاصی می‌توانید درب پشت این گوشی را از بدنه آن جدا کرده و به اجزای سخت افزاری همچون باتری غیره دسترسی یابید.

• درب پشت گوشی آیفون 4 تعمیری را به سمت بالا هول دهید و مابقی بدنه آن را ثابت نگه دارید. هول دادن درب پشت آیفون را تا جایی ادامه دهید که لبه زیرین آن کمی آزاد شود.

مرحله 3: جداسازی درب پشت آیفون 4

• درب پشت گوشی آیفون 4 را با نیروی بیشتر به سمت بالا هول دهید تا کاملا از قاب گوشی جدا شود.

• درب پشت گوشی آیفون 4 را در گوشه‌ای قرار داده و پروسه تعویض دکمه هوم گوشی آیفون 4 را روی مابقی بدنه آن دنبال نمایید.

• نکته: در اطراف درب پشت گوشی آیفون 4 اپل گیره هایی تعبیه شده که باید در حین جداسازی درب پشت دقت کنید که آسیبی به این گیره ها وارد نشود.

مرحله 4: باز کردن پیچ براکت روی کانکتور باتری

• پیچ 2.5 میلیمتری که در عکس با رنگ قرمز مشخص شده و نگهدارنده براکت روی کانکتور باتری آیفون 4 است را باز کنید.

• نکته: در برخی مدل های آیفون 4 براکت کانکتور باتری با دو پیچ 2.5 میلیمتری روی برد گوشی محکم می‌شود، بنابراین در این شرایط باید هر دو پیچ مورد نظر را باز کنید.

مرحله 5: جداسازی براکت روی کانکتور باتری

• براکت روی کانکتور باتری آیفون 4 تعمیری را از روی آن بردارید.

• نکته (مخصوص بستن گوشی): بعد از تعویض دکمه هوم آیفون 4 و زمانی که می‌خواهید براکت روی کانکتور باتری را نصب کنید ابتدا لبه زیرین آن را جا زده و سپس آن را کاملا روی کانکتور باتری قرار دهید.

مرحله 6: جداسازی باتری آیفون

• نوار لاستیکی و ظریفی که در سمت چپ باتری آیفون 4 واقع شده را با انگشت بگیرید و خیلی آرام به سمت بالا بکشید تا باتری گوشی از روی قاب آن بلند شود.

• نکته: اگر بنا به هر دلیل مثل پاره شدن نوار لاستیکی مذکور قادر به دستیابی به آن نبودید، می‌توانید با اسپاتول یا قاب باز کن باتری آیفون 4 را از روی قاب گوشی بلند کنید.

• باتری آیفون را از آن خارج کرده و در گوشه امنی قرار دهید و سایر مراحل تعویض دکمه هوم آیفون 4 را روی مابقی بدنه آن دنبال نمایید.

• نکته (مخصوص بستن گوشی): بعد از تعویض دکمه هوم آیفون 4 و زمانی که نوبت به جا زدن باتری گوشی می‌رسد حتما دقت کنید که کلیپس ها وضعیت مناسبی داشته باشند و تحت فشار قرار نگیرند.

مرحله 7: جداسازی خشاب سیم کارت

• سوزن باز کننده خشاب سیم کارت آیفون را در مجرای لبه قاب آیفون 4 تعمیری فرو ببرید

• سوزن را به سمت داخل فشار دهید تا خشاب سیم کارت گوشی آزاد شود.

• خشاب سیم کارت آیفون را از لبه سمت راست قاب آن خارج کنید.

مرحله 8: جداسازی براکت کانکتور سوکت شارژ

• دو پیچ 1.2 میلیمتری و 1.6 میلیمتری که به ترتیب در عکس با رنگ های قرمز و نارنجی مشخص شده‌اند را باز کنید.

• براکت روی کانکتور سوکت شارژ گوشی آیفون را از آن جدا کنید.

مرحله 9: آزاد کردن کانکتور سوکت شارژ

• نکته: کانکتور سوکت شارژ آیفون 4 ابعاد بزرگی دارد و باید در حین جداسازی آن دقت زیادی صرف شود تا دچار آسیب نگردد.

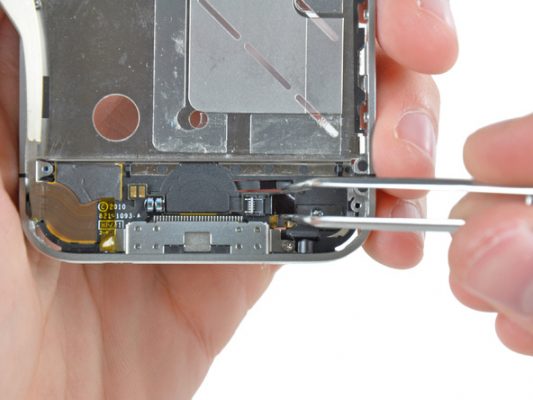

• نوک قاب باز کن پلاستیکی را در سمت راست کانکتور سوکت شارژ آیفون 4 قرار داده و خیلی آرام آن را به سمت بالا هول دهید تا سمت راست این کانکتور از سوکتش آزاد شود.

• نوک قاب باز کن پلاستیکی را در سمت چپ کانکتور سوکت شارژ آیفون 4 قرار داده و خیلی آرام آن را به سمت بالا هول دهید تا کانکتور سوکت شارژ گوشی کاملا از روی برد آزاد شود.

مرحله 10: آزاد کردن سیم کانکتور باتری

• کانکتور سوکت شارژ آیفون 4 تعمیری را با دست گرفته و خیلی آرام به سمت عقب بکشید تا سیم آن کاملا از روی بدنه گوشی آزاد شود.

• نکته: در حین انجم دو مرحله آخر (مراحل 9 و 10) دقت زیادی صرف کنید تا کانکتور و سیم سوکت شارژ آیفون 4 آسیبی نبیند. اگر این مجموعه دچار آسیب دیدگی شود ملزم به تعویض سوکت شارژ خواهید شد.

مرحله 11: آزاد کردن کانکتور سیم آنتن

• کانکتور سیم آنتن زیرین آیفون 4 تعمیری را با اسپاتول یا قاب باز کن از روی برد آزاد کنید.

مرحله 12: باز کردن پیچ گوشه قاب

• پیچ 1.9 میلیمتری که در عکس با رنگ قرمز مشخص شده را از گوشه سمت چپ و پایین قاب آیفون 4 تعمیری باز کنید.

مرحله 13: باز کردن پیچ های بخش فوقانی قاب

• پیچ 2.3 میلیمتری که در عکس با رنگ قرمز مشخص شده را باز کنید.

• دو پیچ 1.6 میلیمتری که در عکس با رنگ نارنجی مشخص شده‌اند را باز کنید.

• پیچ 1.4 میلیمتری که در عکس با رنگ زرد مشخص شده را باز کنید.

• پیچ 4.8 میلیمتری که در عکس با رنگ سبز مشخص شده را باز کنید.

• نکته (مخصوص بستن گوشی): حتما دقت کنید که بعد از تعویض دکمه هوم آیفون 4 و در زمان بستن پیچ ها روی برد گوشی هر پیچ را در جایگاه صحیح خودش قرار دهید، در غیر این صورت ممکن است نیرویی که برای بستن پیچ ها در مجاری نادرست وارد می‌کنید به برد و دیگر قطعات سخت افزاری آن آسیب برساند.

مرحله 14: جداسازی درپوش لبه فوقانی قاب

• درپوش لبه فوقانی قاب آیفون 4 را به آرامی و با استفاده از قاب باز کن از روی بر گوشی بلند کنید.

• درپوش مذکور را با دست گرفته و کاملا از روی قاب گوشی جدا نمایید.

مرحله 15: جداسازی لنز دوربین اصلی

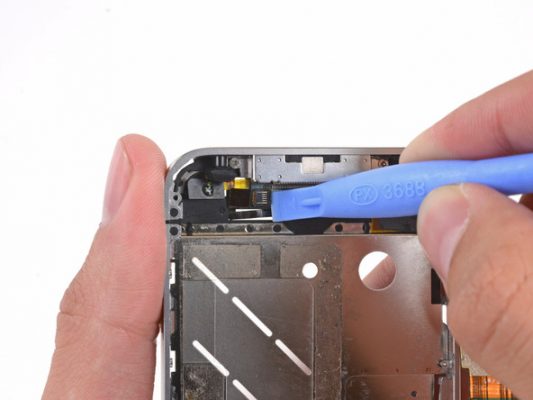

• کانکتور لنز دوربین اصلی آیفون 4 تعمیری را با نوک قاب باز کن از روی سوکت بردش آزاد کنید.

• لنز دوربین اصلی گوشی آیفون را از گوشه قاب آن جدا نمایید.

مرحله 16: باز کردن پیچ مخفی وسط قاب

• نکته: در وسط قاب آیفون 4 یک پیچ مخفی واقع شده که روی آن توسط چسب خاصی پوشانده شده است. در این مرحله باید پیچ مذکور را یافته و باز کنید.

• چسب کوچکی که در عکس اول با دایره قرمز مشخص شده را باز کنید.

• پیچ 2.4 میلیمتری که زیر چسب مذکور واقع شده را باز نمایید.

مرحله 17: آزاد کردن کانکتورهای بخش فوقانی

• کانکتور تاچ یا دیجیتایزر آیفون 4 تعمیری که در عکس با رنگ قرمز مشخص شده را با نوک اسپاتول یا قاب باز کن از روی برد گوشی آزاد کنید.

• کانکتور ال سی دی آیفون 4 تعمیری که در عکس با رنگ نارنجی مشخص شده را با نوک اسپاتول یا قاب باز کن از روی برد گوشی آزاد کنید.

• کانکتور مشترک دکمه ولوم و جک هدفون آیفون 4 تعمیری که در عکس با رنگ زرد مشخص شده را با نوک اسپاتول یا قاب باز کن از روی برد گوشی آزاد کنید.

• کانکتور دکمه پاور آیفون 4 تعمیری که در عکس با رنگ سبز مشخص شده را با نوک اسپاتول یا قاب باز کن از روی برد گوشی آزاد کنید.

• کانکتور دوربین سلفی آیفون 4 تعمیری که در عکس با رنگ آبی مشخص شده را با نوک اسپاتول یا قاب باز کن از روی برد گوشی آزاد کنید.

مرحله 18: باز کردن پیچ استنداف بالای قاب

• پیچ استندافی که در عکس با رنگ قرمز مشخص شده را باز کنید.

• نکته (مخصوص بستن گوشی): بخشی که در عکس فوق با رنگ نارنجی مشخص شده قسمتی است که یک واشر لاستیکی در آن جاگذاری می‌شود. این روش منجر به محکم نصب شدن برد آیفون 4 خواهد شد. بنابراین حتما دقت کنید که بعد از تعویض دکمه هوم آیفون 4 این واشر در جایگاه خودش قرار گیرد و برد گوشی را کاملا چفت نماید.

مرحله 19: جداسازی برد آیفون

• با نوک قاب باز کن یا اسپاتول لبه زیرین برد آیفون 4 تعمیری را از روی قاب گوشی بلند کنید.

• لبه زیرین برد را با دست گرفته و به سمت عقب بکشید تا مادربرد آیفون 4 کاملا از قاب گوشی جدا شود.

• برد آیفون را در گوشه امنی قرار داده و پروسه تعویض دکمه هوم آیفون 4 را روی مابقی بدنه دستگاه دنبال نمایید.

• نکته: در حین جداسازی برد آیفون 4 دقت کنید که به کلیپس طلایی رنگ زیر آن که در عکس با رنگ قرمز مشخص شده آسیبی وارد نشود.

مرحله 20: باز کردن پیچ نگهدارنده اسپیکر

• پیچ 2.4 میلیمتری که در عکس با رنگ قرمز مشخص شده را از گوشه سمت راست محفظه اسپیکر آیفون 4 باز کنید.

مرحله 21: جداسازی محفظه اسپیکر

• به آرامی و با اسپاتول یا قاب باز کن گوشه محفظه اسپیکر آیفون 4 تعمیری را از روی قاب گوشی بلند کنید.

• محفظه اسپیکر را با دست گرفته و کاملا از قاب گوشی آیفون جدا نمایید.

• نکته: بعد از تعویض دکمه هوم آیفون 4 و زمانی که می‌خواهید محفظه اسپیکر آیفون 4 تعمیری را جا بزنید حتما کانکتورها و کانتکت های لبه زیرین آن و لبه زیرین قاب آیفون 4 را با الکل و یک پارچه مناسب تمیز کنید.

مرحله 22: جداسازی ویبراتور (موتور ویبره)

• دو پیچ 6 میلیمتری و 1.4 میلیمتری که به ترتیب در عکس با رنگ قرمز و نارنجی مشخص شده‌اند را باز کنید. این پیچ ها نگهدارنده موتور ویبره آیفون 4 هستند.

• موتور ویبره (ویبراتور) آیفون 4 تعمیری را از آن جدا کنید.

مرحله 23: باز کردن پیچ گوشه قاب

• پیچ 1.5 میلیمتری گوشه سمت راست و بالای قاب آیفون 4 تعمیری را باز کنید.

مرحله 24: باز کردن پیچ های نگهدارنده دکمه ولوم

• سه پیچ 1.5 میلیمتری که در عکس با رنگ قرمز مشخص شده‌اند را از لبه قاب آیفون 4 تعمیری باز کنید.

مرحله 25: باز کردن دومین پیچ گوشه قاب

• پیچ 1.5 میلیمتری که در عکس با رنگ قرمز مشخص شده را از گوشه قاب آیفون 4 تعمیری باز کنید.

مرحله 26: باز کردن سومین پیچ گوشه قاب

• سومین پیچ 1.5 میلیمتری گوشه قاب آیفون 4 تعمیری را هم از لبه سمت چپ و زیرین قاب گوشی باز کنید.

مرحله 27: باز کردن پیچ های لبه سمت چپ قاب

• سه پیچ 1.5 میلیمتری که در عکس با رنگ قرمز مشخص شده‌اند را از لبه سمت چپ قاب آیفون 4 تعمیری باز کنید.

• پیچ 1.5 میلیمتری که در عکس با رنگ نارنجی مشخص شده را هم از گوشه قاب آیفون 4 باز نمایید.

مرحله 28: شل کردن لبه فوقانی ال سی دی آیفون

• نوک قاب باز کن را به آرامی از لبه فوقانی قاب آیفون 4 به فضای مابین ال سی دی و بدنه دستگاه فرو ببرید و خیلی آرامی سعی کنید لبه فوقانی ال سی دی گوشی را از روی بدنه آن بلند نمایید تا حالتی مثل عکس دوم ایجاد شده و لبه فوقانی ال سی دی کاملا از قاب گوشی آزاد شود.

• نکته: می‌توانید برای ساده‌تر شدن کار ابتدا از پیک استفاده کنید چون وارد کردن پیک در شکاف مابین ال سی دی و بدنه گوشی آیفون به مراتب راحت تر انجام می‌شود. بعد از اینکه پیک را در شکاف مورد نظر حرکت دادید می‌توانید از کنار آن نوک قاب باز کن را هم به داخل شکاف فرو ببرید.

مرحله 29: آزاد کردن تمام لبه های ال سی دی

• به تدریج هر چهار لبه ال سی دی آیفون 4 تعمیری را از روی قاب یا بدنه گوشی بلند کنید، اما سعی نکنید که ال سی دی را کاملا از بدنه گوشی جدا نمایید.

• نکته: به هیچ وجه در این مرحله سعی نکنید که ال سی دی آیفون 4 تعمیری را کاملا از بدنه آن جدا نمایید، چون سیم دکمه هوم این دو بخش (ال سی دی و پنل پشت گوشی) را به هم متصل کرده است.

مرحله 30: جداسازی کامل ال سی دی آیفون

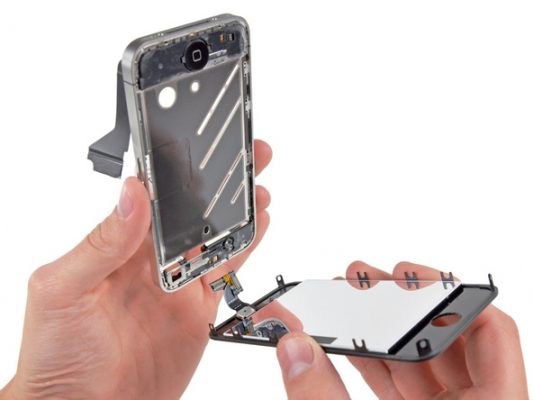

• کانکتور سیم دکمه هوم آیفون 4 را آزاد کنید تا ال سی دی و بدنه آیفون بتوانند از هم جدا شوند.

• بدنه آیفون را در گوشه امنی قرار دهید و پروسه تعویض دکمه هوم آیفون 4 را روی ال سی دی دستگاه دنبال کنید چون دکمه هوم آیفون 4 زیر LCD آن نصب است.

مرحله 31: باز کردن کانکتور دکمه هوم

• به آرامی کانکتور کوچکی که در کنار سیم دکمه هوم آیفون 4 واقع شده را با نوک قاب باز کن آزاد کنید. این کانکتور به طور دقیق در عکس های این بخش مشخص است.

مرحله 32: آزاد کردن سیم دکمه هوم

• به آرامی با نوک پنس سیم دکمه هوم آیفون 4 تعمیری را از روی قاب گوشی آزاد کنید.

• نکته: اگر می‌خواهیم سیم دکمه هوم بدون هیچ آسیب دیدگی آزاد شود، در حین انجام این مرحله دقت بالایی صرف کنید.

مرحله 33: تعویض دکمه هوم آیفون 4

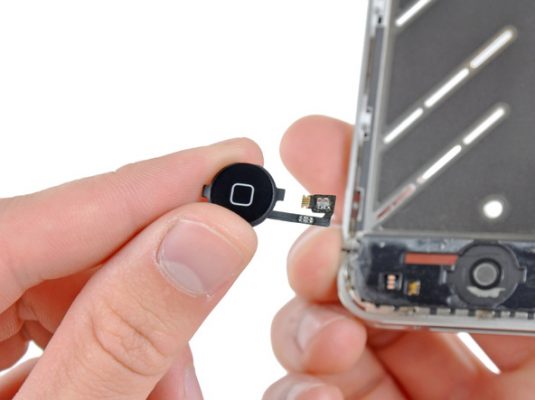

• دکمه هوم آیفون 4 را از زیر ال سی دی گوشی خارج کنید.

• می‌توانید تعویض دکمه هوم آیفون 4 را انجام دهید. به منظور بستن گوشی باید تمام مراحلی که در دیاگ همراه نام برده شدند را به ترتیب از انتها به ابتدا انجام دهید.





چنان چه در رابطه با هر یک از مراحل تعویض دکمه هوم گوشی آیفون 4 اپل سوالی داشتید، می‌توانید ضمن تماس با کارشناسان واحد تعمیرات شرکت دیاگ همراه از آن ها راهنمایی دقیق تری بخواهید.
