آموزش تعویض دکمه سایلنت گوشی آیفون ۴ اپل

دیاگ همراه در این بخش از سلسله قسمت های تعمیرات گوشی آیفون به بررسی نکاتی در خصوص تعویض دکمه سایلنت گوشی آیفون ۴ می پردازد. تعویض دکمه سایلنت گوشی آیفون 4 اپل یکی از تعمیرات نسبتا دشوار و زمان‌گیر این گوشی محسوب می‌شود که در صورت خرابی دکمه سایلنت ملزم به انجام آن خواهید بود. طبق تخمینی که ما زده‌ایم تعویض دکمه سایلنت گوشی آیفون 4 اپل چیزی در حدود 45 الی 90 دقیقه طول می‌کشد. در ادامه مطالب تعمیرات موبایل در وبسایت دیاگ همراه قصد داریم به آموزش تصویری و مرحله به مرحله نحوه تعویض دکمه سایلنت گوشی آیفون 4 اپل بپردازیم.

چنانچه در رابطه با هر یک از مراحل نام برده شده سوالی داشتید، می‌توانید ضمن تماس با کارشناسان واحد تعمیرات شرکت دیاگ همراه از آن ها راهنمایی دقیق تری بخواهید. با ما همراه باشید.



قطعات و ابزار مورد نیاز برای تعویض دکمه سایلنت گوشی آیفون ۴ اپل:



مرحله 1: باز کردن دو پیچ لبه زیرین

• نکته: برای اینکه حساسیت باتری لیتیوم یونی گوشی آیفون 4 در برابر فشارهای احتمالی حین تعمیر کاهش یابد بهتر است قبل از شروع پروسه تعویض دکمه سایلنت گوشی آیفون 4 شارژ باتری گوشی را کاملا خالی کرده یا به کمتر از 25 درصد برسانید.

• گوشی آیفون 4 تعمیری را خاموش کنید.

• دو پیچ لبه زیرین قاب گوشی آیفون 4 تعمیری را باز کنید.

• نکته: در برخی مدل های گوشی آیفون 4 دو پیچ لبه زیرین قاب گوشی از نوع پنج سو Pentalobe هستند و در برخی دیگر از مدل ها از نوع فیلیپس #000 خواهند بود. بنابراین با توجه به آیفون خود از پیچ گوشتی مناسب استفاده کنید.

مرحله 2: شل کردن درب پشت آیفون

• نکته: گوشی آیفون 4 اپل از قابی جداشدنی بهره می‌برد. این موضوع بدان معناست که بدون نیاز به هیچ ابزار خاصی می‌توانید درب پشت گوشی را از بدنه آن جدا کنید. این امر سبب می‌شود تا تعمیرات و تعویض دکمه سایلنت گوشی آیفون 4 ساده تر شود.

• گوشی آیفون 4 تعمیری را به گونه‌ای در دستتان بگیرید که بتوانید درب پشت گوشی را از پایین به سمت بالا هول داده و بدنه آن را ثابت نگه دارید.

• درب پشت آیفون را کمی به سمت بالا هول دهید تا لبه زیرین آن از قاب گوشی فاصله بگیرد.

مرحله 3: جداسازی درب پشت آیفون

• هول دادن درب پشت گوشی آیفون 4 تعمیری را ادامه دهید تا این بخش از قاب گوشی کاملا از بدنه آن جدا شود.

• درب پشت آیفون را در گوشه‌ای قرار داده و پروسه تعویض دکمه سایلنت گوشی آیفون 4 را روی بدنه گوشی دنبال کنید.

• نکته: در لبه های درب پشت گوشی آیفون 4 گیره ها یا کلیپس هایی وجود دارند که باید در حین جداسازی درب پشت گوی مراقب آن ها باشید که آسیبی به آن ها وارد نشود.

مرحله 4: باز کردن پیچ براکت روی کانکتور باتری

• پیچ 2.5 میلیمتری که در عکس با رنگ قرمز مشخص شده و نگهدارنده براکت روی کانکتور باتری آیفون 4 است را باز کنید.

• نکته: ممکن است در برخی مدل های گوشی آیفون 4، براکت روی کانکتور باتری با دو پیچ 2.5 میلیمتری محکم شده باشد، در این حالت باید هر دو پیچ را باز کنید.

مرحله 5: آزاد کردن کانکتور باتری

• نوک قاب باز کن پلاستیکی یا اسپاتول را از بالا به زیر براکت روی کانکتور باتری گوشی آیفون 4 فرو برده و خیلی آرام این براکت را به سمت بالا هول دهید و نهایتا آن را از روی قاب گوشی بردارید.

• کانکتور باتری گوشی آیفون 4 تعمیری را با اسپاتول یا قاب باز کن از روی برد آزاد کنید.

• نکته (مخصوص بستن گوشی): بعد از تعویض دکمه سایلنت گوشی آیفون 4 و زمانی که می‌خواهید براکت روی کانکتور باتری را نصب کنید ابتدا لبه زیرین آن را جا زده و سپس آن را کاملا روی کانکتور باتری قرار دهید.

مرحله 6: جداسازی باتری آیفون

• نوار لاستیکی که در سمت چپ باتری گوشی آیفون 4 واقع شده را گرفته و خیلی آرام به سمت بالا بکشید تا لبه سمت چپ باتری گوشی از روی قاب آن بلند شود.

• نکته: اگر نوار لاستیکی مذکور پاره شد یا بنا به هر دلیل آن را پیدا نکردید، نوک اسپاتول یا قاب باز کن را از سمت چپ به زیر باتری گوشی آیفون 4 تعمیری فرو برده و آن را از روی قاب گوشی بلند کنید.

• باتری آیفون را از آن خارج کنید و آن را در گوشه امنی قرار دهید که تحت فشار، ضربه و غیره قرار نگیرد.

• نکته (مخصوص بستن گوشی): بعد از تعویض دکمه سایلنت گوشی آیفون 4 و زمانی که نوبت به جا زدن باتری گوشی می‌رسد حتما دقت کنید که کلیپس های نشان داده شده در عکس سوم وضعیت مناسبی داشته باشند و تحت فشار قرار نگیرند.

مرحله 7: جداسازی خشاب سیم کارت

• سوزن باز کننده خشاب سیم کارت گوشی آیفون 4 را در مجرای روی لبه قاب گوشی فرو برده و به سمت داخل فشار دهید تا خشاب سیم کارت گوشی آزاد شود.

• خشاب سیم کارت گوشی آیفون 4 تعمیری را از لبه سمت راست قاب آن خارج کنید.

مرحله 8: جداسازی براکت روی کانکتور سوکت شارژ

• پیچ 1.2 میلیمتری که در عکس با رنگ قرمز مشخص شده را باز کنید.

• پیچ 1.6 میلیمتری که در عکس با رنگ نارنجی مشخص است را باز کنید.

• براکت روی کانکتور سوکت شارژ گوشی آیفون 4 تعمیری را از آن جدا کنید.

مرحله 9: آزاد کردن کانکتور سوکت شارژ

• نکته: به دلیل بزرگ بودن کانکتور سوکت شارژ گوشی آیفون 4 باید برای جداسازی آن دقت زیادی صرف کنید و هر یک از سمت های راست و چپ آن را به صورت جداگانه از روی سوکتش آزاد نمایید.

• نوک قاب باز کن را از سمت راست به زیر کانکتور سوکت شارژ فرو برده و خیلی آرام آن را به سمت بالا هول دهید تا سمت راست این کانکتور آزاد شود.

• نوک قاب باز کن را به سمت چپ کانکتور منتقل کنید و خیلی آرام قاب باز کن را به سمت بالا هول دهید تا لبه سمت چپ کانکتور سوکت شارژ هم از روی برد آزاد شود.

• نکته: قبل از ادامه دادن آزاد بودن کاملا سوکت شارژ گوشی آیفون 4 تعمیری را برسی کنید. برای انجام این کار می‌توانید کانکتور سوکت شارژ را به آرامی با نوک پنس یا اسپاتول از روی جایگاهش بلند نمایید.

مرحله 10: آزاد کردن سیم کانکتور سوکت شارژ

• کانکتور سوکت شارژ آیفون 4 تعمیری را با انگشت گرفته و خیلی آرام به سمت بالا و عقب بکشید تا سیم آن از روی قاب گوشی آزاد شود.

• نکته: زمانی که در حال آزاد کردن کانکتور سوکت شارژ آیفون 4 و سیم آن هستید باید دقت زیادی صرف کنید تا به این مجموعه آسیبی وارد نشود. اگر بنا به هر دلیل به مجموعه مذکور آسیب برسانید، ملزم به تعویض آن خواهید شد.

مرحله 11: آزاد کردن کانکتور سیم آنتن زیرین

• کانکتور سیم آنتن زیرین گوشی آیفون 4 تعمیری را با اسپاتول یا قاب باز کن از روی برد آزاد کنید.

• نکته: از آنجایی که سیم آنتن زیرین گوشی آیفون 4 و کانکتور آن بسیار ظریف است، مراقب باشید که آسیبی به آن ها وارد نشود.

مرحله 12: باز کردن پیچ گوشه قاب

• پیچ 1.9 میلیمتری که در عکس با رنگ قرمز مشخص شده را از گوشه سمت چپ و پایین قاب گوشی آیفون 4 تعمیری باز کنید.

مرحله 13: باز کردن پیچ های بخش فوقانی قاب

• پیچ 2.3 میلیمتری که در عکس با رنگ قرمز مشخص شده را باز کنید.

• دو پیچ 1.6 میلیمتری که در عکس با رنگ نارنجی مشخص شده‌اند را باز کنید.

• پیچ 1.4 میلیمتری که در عکس با رنگ زرد مشخص شده را باز کنید.

• پیچ 4.8 میلیمتری که در عکس با رنگ سبز مشخص شده را باز کنید.

• نکته (مخصوص بستن گوشی): برای بستن پیچ ها بعد از تعویض دکمه سایلنت گوشی آیفون 4 حتما دقت کنید که هر پیچ را دقیقا در جایگاه مناسب و مخصوص خودش قرار دهید، در غیر این صورت ممکن است نیرویی که برای بستن پیچ ها در مجاری نارست وارد می‌کنید به برد و دیگر قطعات سخت افزاری گوشی آیفون تعمیر شده آسیب جدی برساند. همچنین برای باز و بسته کردن پیچ ها به هیچ وجه نیروی بیش از حدی به آن ها وارد نکنید چون این نیرو هم می‌توانید مستقیما به برد و دیگر قطعات سخت افزاری گوشی آیفون منتقل شود.

مرحله 14: جداسازی درپوش لبه فوقانی قاب

• با قرار دادن نوک قاب باز کن پلاستیکی در گوشه درپوش بخش فوقانی قاب گوشی آیفون 4 و هول دادن آن به سمت بالا، درپوش مذکور را از روی برد گوشی بلند کنید.

• درپوش مذکور را با دست کاملا از روی قاب آیفون جدا کنید.

مرحله 15: جداسازی لنز دوربین اصلی

• نوک قاب باز کن پلاستیکی را از سمت راست به زیر کانکتور دوربین اصلی گوشی آیفون 4 فرو برده و خیلی آرام آن را به سمت بالا هول دهید تا کانکتور لنز دوربین اصلی گوشی از روی برد آن آزاد شود.

• لنز دوربین اصلی گوشی آیفون را از گوشه قاب جدا نمایید.

مرحله 16: باز کردن پیچ وسط قاب

• نکته: وسط برد گوشی آیفون 4 یک پیچ 2.4 میلیمتری نصب است که روی آن با یک چسب کوچک پوشانده شده است. بنابراین پیچ مذکور به نوعی مخفی شده است. در این مرحله باید این پیچ را باز کنید.

• چسب روی پیچ 2.4 میلیمتری وسط قاب گوشی آیفون 4 تعمیری که در عکس اول با رنگ قرمز مشخص شده را باز کنید.

• پیچ 2.4 میلیمتری چسب را باز نمایید.

مرحله 17: آزاد کردن کانکتورهای بخش فوقانی

• کانکتور تاچ یا دیجیتایزر گوشی آیفون 4 تعمیری که در عکس با رنگ قرمز مشخص شده را با نوک اسپاتول یا قاب باز کن از روی برد گوشی آزاد کنید.

• کانکتور ال سی دی گوشی آیفون 4 تعمیری که در عکس با رنگ نارنجی مشخص شده را با نوک اسپاتول یا قاب باز کن از روی برد گوشی آزاد کنید.

• کانکتور مشترک دکمه ولوم و جک هدفون گوشی آیفون 4 تعمیری که در عکس با رنگ زرد مشخص شده را با نوک اسپاتول یا قاب باز کن از روی برد گوشی آزاد کنید.

• کانکتور دکمه پاور گوشی آیفون 4 تعمیری که در عکس با رنگ سبز مشخص شده را با نوک اسپاتول یا قاب باز کن از روی برد گوشی آزاد کنید.

• کانکتور دوربین سلفی گوشی آیفون 4 تعمیری که در عکس با رنگ آبی مشخص شده را با نوک اسپاتول یا قاب باز کن از روی برد گوشی آزاد کنید.

• نکته: دقت کنید که در پایان این مرحله باید 5 کانکتور را از روی برد گوشی آیفون آزاد کرده باشید. در حین آزاد کردن کانکتورهای نام برده شده مراقب باشید که به سوکت زیر آن ها آسیبی وارد نشود.

مرحله 18: باز کردن پیچ استنداف بالای قاب

• پیچ استندافی که در عکس با رنگ قرمز مشخص شده را باز کنید.

• نکته (مخصوص بستن گوشی): بعد از تعویض دکمه سایلنت گوشی آیفون 4 و وقتی در حال جمع کردن گوشی هستید، حتما دقت کنید واشر لاستیکی که در عکس با رنگ نارنجی مشخص شده دقیقا در جایگاه صحیح خودش قرار گیرد تا برد گوشی به خوبی روی قاب آن چفت شود.

مرحله 19: جداسازی برد آیفون

• لبه زیرین برد گوشی آیفون 4 تعمیری را به آرامی از روی قاب گوشی بلند کرده و به سمت عقب بکشید تا مادربرد گوشی کاملا از قاب آن جدا شود.

• نکته: در حین جداسازی برد گوشی آیفون 4 دقت کنید که به کلیپس طلایی رنگ زیر آن که در عکس با رنگ قرمز مشخص شده آسیبی وارد نشود.

• برد گوشی آیفون 4 را در گوشه امنی قرار داده و پروسه تعویض دکمه سایلنت گوشی آیفون 4 را روی باقی مانده قاب دستگاه دنبال کنید.

مرحله 20: برداشتن براکت روی لنز دوربین سلفی

• براکت روی لنز دوربین سلفی گوشی آیفون 4 تعمیری را با اسپاتول سر صاف یا قاب باز کن از روی آن بردارید.

مرحله 21: جداسازی لنز دوربین سلفی

• لنز دوربین سلفی گوشی آیفون را از آن خارج نمایید.

مرحله 22: باز کردن پیچ های نگهدارنده موتور لرزشی

• دو پیچ 6 میلیمتری و 1.4 میلیمتری که به ترتیب در عکس با رنگ های قرمز و نارنجی مشخص شده‌اند را از گوشه قاب گوشی آیفون 4 تعمیری باز کنید. این پیچ ها نگهدارنده موتور لرزشی آیفون 4 هستند.

مرحله 23: جداسازی چسب پشت براکت دکمه ولوم

• نوک قاب باز کن را به آرامی در زیر چسبی فرو ببرید که پشت براکت دکمه ولوم گوشی آیفون 4 نصب است.

• نوک قاب باز کن را به سمت جلو هول دهید تا چسب مذکور کاملا از پشت براکت دوربین گوشی آزاد شود.

• لبه چسب پشت دکمه ولوم گوشی آیفون 4 را با دست گرفته و کاملا از آن جدا کنید.

مرحله 24: باز کردن پیچ های نگهدارنده دکمه سایلنت و ولوم

• پنج پیچی که در عکس با رنگ های قرمز، نارنجی و زرد مشخص شده‌اند را از لبه سمت راست قاب گوشی آیفون 4 تعمیری باز کنید.

مرحله 25: برداشتن براکت دکمه سایلنت

• براکت پشت دکمه سایلنت گوشی آیفون 4 تعمیری را با پنس از قاب گوشی جدا کنید.

• نکته: به هیچ وجه سعی نکنید که در این مرحله خود دکمه سایلنت را از لبه قاب گوشی آیفون 4 تعمیری جدا نمایید.

مرحله 26: جداسازی سیم جک هدفون

• جک هدفون گوشی آیفون 4 تعمیری را با پنس گرفته و خیلی آرام به سمت بالا بکشید تا جک هدفون گوشی و سیم آن کاملا از قاب آیفون جدا شوند.

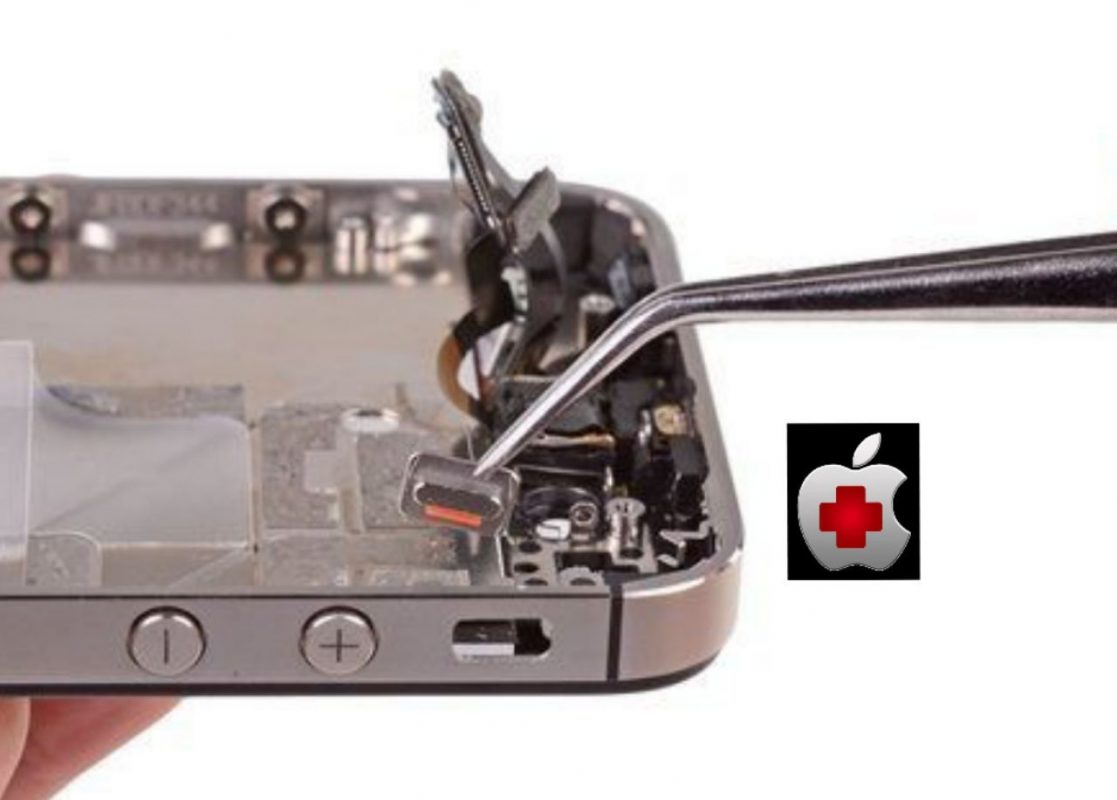

مرحله 27: تعویض دکمه سایلنت آیفون 4

• دکمه سایلنت گوشی آیفون 4 تعمیری را با پنس از گوشه قاب آن برداشته و جدا کنید.

• می‌توانید تعویض دکمه سایلنت گوشی آیفون 4 را انجام دهید.

برای بستن گوشی لازم است تمام مراحل نام برده شده در این مقاله دیاگ همراه را به ترتیب از انتها با ابتدا طی کنید.



چنانچه در رابطه با هر یک از مراحل تعمیر موبایل و تعویض دکمه سایلنت گوشی آیفون 4 اپل شرح داده شده سوالی داشتید، می‌توانید ضمن تماس با کارشناسان واحد تعمیرات شرکت دیاگ همراه از آن ها راهنمایی دقیق تری بخواهید.
