آموزش تعویض دوربین پشت (اصلی) گوشی آیفون SE اپل

دیاگ همراه در این بخش از سلسله قسمت های تعمیرات گوشی آیفون به بررسی نکاتی در خصوص تعویض دوربین پشت (اصلی) گوشی آیفون SE اپل می پردازد. تعویض دوربین اصلی گوشی آیفون SE که به آن دوربین عقب یا پشت هم گفته می‌شود، عموما در شرایطی صورت می‌پذیرد که این قطعه بنا به هر دلیل کاملا از کار افتاده باشد یا شیشه لنز آن دچار خراشیدگی شود. خوشبختانه تعویض دوربین اصلی گوشی آیفون SE چندان کار سختی نیست و به زمانی مابین 30 الی 60 دقیقه نیاز دارد. در ادامه مطالب تعمیرات گوشی موبایل در وبسایت دیاگ همراه ، به آموزش مرحله به مرحله و تصویری نحوه تعویض دوربین اصلی گوشی آیفون SE می‌پردازیم.

شما عزیزان می‌توانید با مراجعه به مرکز خدمات و قطعات دیاگ همراه، دوربین اصلی و تمام ابزار مورد نیاز برای انجام این تعمیر را تهیه کنید. تمام قطعاتی که در این شرکت عرضه می شوند دارای ضمانت اورجینال بودن هستند.

چنانچه در رابطه با هر یک از مراحل شرح داده شده مشکلی به وجود آمد یا سوالی داشتید، می‌توانید با مراجعه به صفحه ثبت سفارش آنلاین تعمیرات گوشی موبایل در شرکت دیاگ همراه، از آن ها راهنمایی دقیق تری بخواهید یا سفارش تعمیر و تعویض دوربین پشت (اصلی) گوشی آیفون SE اپل خود را به ثبت برسانید و انجام تعمیرات را به کارشناسان خبره این مرکز واگذار کنید و در کوتاه ترین زمان ممکن، گوشی تعمیر شده خود را درب منزل تحویل بگیرید.



قطعات و ابزار مورد نیاز برای تعویض دوربین پشت (اصلی) گوشی آیفون SE اپل:



مرحله 1 (مربوط به شرایط خاص): چسب زدن صفحه نمایش

• اگر بنا به هر دلیل صفحه نمایش آیفون SE که قرار است تعمیر شود شکسته یا حتی ترک خوردگی دارد، قبل از شروع کار روی نمایشگر آن را با چند لایه چسب نواری بپوشانید. بدین صورت یکپارچگی نمایشگر در حین باز کردن قاب گوشی به نحو بهتری حفظ می‌شود.

• نکته: بهتر است تا حد امکان از قبول کردن تعمیر آیفون SE که نمایشگر آن شکسته خودداری کنید. اگر آیفونی این چنینی برای تعمیر به شما واگذار شد، حتما تعویض نمایشگر آن را هم در دستور کار قرار دهید.

مرحله 2: باز کردن پیچ های لبه زیرین

• نکته: قبل از شروع پروسه تعویض دوربین اصلی گوشی آیفون SE بهتر است شارژ باتری آن را خالی کنید یا به کمتر از 25 درصد برسانید. با انجام این کار باتری پتانسیل کمتری برای تحریک شدن خواهد داشت و احتمال بروز مشکلاتی مثل آتش گرفتن و انفجار آن کاهش پیدا می‌کند.

• آیفون SE تعمیری را خاموش کنید.

• دو پیچ 3.9 میلیمتری موجود در لبه زیرین آیفون SE را با پیچ گوشتی P2 باز کنید.

مرحله 3 (ابزارشناسی): آی‌اسکلک یا iSclack چیست؟

• برای باز کردن قاب آیفون SE (جداسازی پنل رو و زیر گوشی) می‌توانید از یک ابزار بسیار کارآمد به نام آی‌اسکلک (iSclack) استفاده کنید. آی‌اسکلک (iSclack) به راحتی پنل جلو و پشت آیفون SE را باز می‌کند و در حین استفاده از آن دیگر لزومی ندارد که به مسائل فرعی همچون مقدار نیروی اعمالی به پنل رو، آسیب نزدن به لبه های قاب گوشی و کنترل می‌شود. همانطور که در عکس می‌بینید آی‌اسکلک (iSclack) از یک دستگیره دوشاخه و دو کاپ مکنده تشکیل شده است.

• در اطراف صفحه نمایش آیفون SE و مابین دو پنل پشت و جلوی آن یک لاستیک قرار داده شده است. در برخی شرایط زمانی که با آی‌اسکلک (iSclack) قاب این گوشی را باز می‌کنید، ممکن است لاستیک مذکور به همراه پنل روی گوشی بلند نشود. اگر این اتفاق برایتان رخ داد باید با نوک اسپاتول لاستیک نام برده شده را از اطراف پنل پشت برداشته و به همراه صفحه نمایش بلند کنید.

• نکته: در ادامه (مراحل 4 و 5) نحوه استفاده از آی‌اسکلک (iSclack) به منظور باز کردن قاب آیفون SE را شرح می‌دهیم. اگر به آی‌اسکلک (iSclack) دسترسی ندارید، باید برای باز کردن قاب آیفون SE تعمیری از روش دستی استفاده کنید که در مرحله 6 به آموزش آن می‌پردازیم. پس اگر به آی‌اسکلک (iSclack) دسترسی ندارید، ادامه آموزش را از مرحله 6 دنبال کنید.

مرحله 4 (در صورت دسترسی به iSclack): قرار دادن آیفون SE در آی‌اسکلک

• دستگیر آی‌اسکلک (iSclack) را گرفته و دوشاخه آن را به هم نزدیک کنید. با انجام این کار دو کاپ مکنده سمت مخالف آی‌اسکلک از هم فاصله می‌گیرند.

• لبه زیرین آیفون SE تعمیری را به آرامی در جایگاهی قرار دهید که در دل آی‌اسکلک (iSclack) برای قرار دادن گوشی تعبیه شده است. دقت کنید که صفحه نمایش آیفون تعمیری باید رو به سمت بالا قرار گیرد.

• به آرامی مثل عکس سوم دو شاخه دستگیره های آی‌اسکلک (iSclack) را از هم فاصله دهید. بدین صورت دو کاپ مکنده سمت مخالف آن به هم نزدیک شده و روی صفحه نمایش و پنل پشت گوشی می‌چسبند.

• نکته: حتما دقت کنید که دو کاپ مکنده آی‌اسکلک (iSclack) محکم روی پنل پشت و جلوی آیفون SE تعمیری نصب شوند.

مرحله 5 (در صورت دسترسی به iSclack): جداسازی قاب آیفون SE با آی‌اسکلک (iSclack)

• حالا دوشاخه دستگیره آی‌اسکلک (iSclack) را به آرامی و با نیروی یکنواخت به سمت هم فشار دهید تا جمع شود. با انجام این کار کاپ های مکنده سمت مخالف آی‌اسکلک (iSclack) سعی می‌کنند از هم فاصله بگیرند و این مسئله سبب می‌شود تا قاب آیفون SE تعمیری از لبه زیرین گوشی باز شود. خوشبختانه زمانی که از آی‌اسکلک (iSclack) استفاده می‌کنید دیگر نیازی نیست که نگران آسیب دیدن لبه های گوشی یا باز شدن بیش از انداز قاب آن باشید، چرا که ساختار آی‌اسکلک (iSclack) به طور خودکار منجر به کنترل شدن این مسئله می‌شود.

• نکته: اگر در حین جداسازی پنل جلو و پشت آیفون SE با استفاده از آی‌اسکلک (iSclack) متوجه شدید که لاستیک اطراف گوشی به همراه پنل رو بلند نشده و در اطراف پنل زیر باقی مانده است، باید با قاب باز کن یا اسپاتول این لاستیک را از پنل پشت جدا کرده و همراه نمایشگر بلند کنید.

• می‌توانید آیفون SE تعمیری را از داخل آی‌اسکلک (iSclack) خارج کنید.

• نکته: اگر به آی‌اسکلک (iSclack) دسترسی ندارید، جای نگرانی وجود ندارد. در این شرایط باید برای باز کردن قاب آیفون SE از روش دستی (ساکشن کاپ و اسپاتول) استفاده کنید. در مراحل 6، 7 و 8 نحوه انجام این کار را به شما آموزش می‌دهیم. بنابراین بعد از باز شدن قاب آیفون SE ادامه پروسه تعویض دوربین اصلی گوشی را از مرحله 9 دنبال کنید.

مرحله 6 (در صورت عدم دسترسی به iSclack): وصل کردن ساکشن کاپ

• ساکشن کاپ را روی صفحه نمایش آیفون SE نصب کنید. محل نصب ساکشن کاپ باید نزدیک به لبه زیرین گوشی باشد.

• نکته: دقت کنید که ساکشن کاپ نباید روی دکمه هوم آیفون SE تعمیری قرار بگیرد.

مرحله 7 (در صورت عدم دسترسی به iSclack): باز کردن قاب آیفون با ساکشن کاپ و اسپاتول

• نکته: در روش دستی باز کردن قاب آیفون SE باید به چند نکته دقت کنید. مهم‌ترین نکته فعلی این است که در این مرحله قصد نداریم قاب آیفون SE تعمیری را کاملا از هم جدا کنید و فقط می‌خواهیم مابین پنل پشت و جلوی گوشی در لبه زیرین به مقداری فاصله ایجاد شود که بتوانیم از این طریق به متعلقات داخل بدنه آیفون SE دسترسی پیدا کنیم.

• آیفون SE تعمیری را روی میز کارتان قرار دهید و خیلی آرام ساکشن کپ را با نیروی ملایم به سمت بالا بکشید. تمرکز نیروی کششی اعمالی باید بر روی لبه زیرین صفحه نمایش آیفون SE تعمیری باشد. نیروی کششی را به تدریج تا جایی افزایش دهید که در لبه زیرین گوشی و مابین پنل پشت و جلوی آن شکاف کوچکی ایجاد شود. بلافاصله پس از دیدن این شکاف، نوک اسپاتول را به داخل آن فرو کنید.

• نکته: از فرو کردن بیش از اندازه نوک اسپاتول در شکاف لبه زیرین آیفون SE تعمیری خودداری کنید.

• به آرامی ساکشن کاپ را در لبه زیرین آیفون SE تعمیری حرکت دهید و ساکشن کاپ را هم خیلی آرام به سمت بالا بکشید. این کار را تا جایی ادامه دهید که قاب آیفون SE کمی باز شود و بتوانید پنل جلوی آن را به مقدار 20 درجه از بلند پشت بلند کنید.

• نکته: تا حد امکان از بالا و پایین کردن نوک اسپاتول در درون قاب آیفون SE تعمیری خودداری کنید. اگر لازم بود می‌توانید نوک اسپاتول را تا حد کمی به سمت لبه های چپ و راست آیفون SE هم هول دهید تا قاب گوشی راحت تر باز شود.

مرحله 8 (در صورت عدم دسترسی به iSclack): برداشتن ساکشن کاپ

• ساکشن کاپ را از روی صفحه نمایش آیفون SE تعمیری بردارید.

مرحله 9: جداسازی براکت کانکتور دکمه هوم

• نوک اسپاتول را از شکافی که در لبه زیرین آیفون SE ایجاد شده به درون آن برده و در زیر گوشه سمت چپ براکت کانکتور دکمه هوم قرار دهید.

• نوک اسپاتول را خیلی آرام به سمت بالا بکشید تا براکت کمی از جایگاهش بلند شود.

• حالا می‌توانید براکت دکمه هوم آیفون SE تعمیری را با پنس برداشته و از درون گوشی جدا نمایید.

• نکته: بعد از تعمیر آیفون و زمانی که در حین بستن گوشی هستید، برای جا زدن براکت دکمه هوم آن باید از قلق خاصی استفاده کنید. این قلق را در مراحل 10 و 11 شرح می‌دهیم. بنابراین اگر در حین باز کردن گوشی هستید، ادامه پروسه تعویض دوربین اصلی گوشی آیفون SE را از مرحله 12 دنبال کنید.

مرحله 10 (مخصوص بستن گوشی): گام اول نصب براکت کانکتور دکمه هوم

• براکت کانکتور دوربین هوم آیفون SE را مثل عکس به گونه‌ای با پنس بگیرید که لبه طولی مخالف آن رو به سمت پایین شیب داشته باشد.

• لبه مخالف و شیب دار براکت را به آرامی در شیار هادی که دقیقا در زیر باتری آیفون SE قرار دهید بگذارید.

• براکت را تا جای ممکن به سمت راست هول دهید.

مرحله 11 (مخصوص بستن گوشی): گام دوم جا زدن براکت کانکتور دکمه هوم

• نوک پهن اسپاتول را روی براکت دکمه هوم قرار داده و با یک فشار ملایم آن را در جایگاهش سوار کنید.

• نکته: اگر براکت به خوبی نصب نشد، آن را با پنس برداشته و بار دیگر مراحل 10 و 11 را با دقت بیشتر تکرار کنید.

مرحله 12: جداسازی کانکتور دکمه هوم

• نوک اسپاتول یا پنس را مثل عکس در لبه سمت چپ کانکتور دکمه هوم آیفون SE قرار دهید و به آرامی آن را به سمت راست هول دهید تا از روی برد جدا شود.

مرحله 13: باز کردن 90 درجه‌ای پنل جلو

• آیفون SE تعمیری را روی میز کارتان قرار دهید و خیلی آرام پنل جلوی گوشی را با دست از لبه زیرین بلند کنید و به سمت لبه فوقانی ببرید. این کار را به گونه‌ای انجام دهید که به لبه فوقانی گوشی هیچ کششی وارد نشود و این بخش از بدنه آیفون SE کاملا حالت لولایی داشته باشد. پنل جلوی آیفون تعمیری را تا جایی بلند کنید که نسبت به پنل پشت زاویه 90 درجه داشته باشد. حالا با یک کش پنل جلوی گوشی را به یک جعبه یا هر ابزار دیگری که بتواند نقش تکیه‌گاه را ایفاء کند وصل کنید.

• نکته: به هیچ وجه در این مرحله پنل پشت و جلوی آیفون SE تعمیری را کاملا از هم جدا نمایید. چرا که کابل ها و کانکتورهای لبه فوقانی گوشی آسیب جدی می‌بینند.

مرحله 14: باز کردن پیچ های براکت کانکتور باتری

• دو پیچ 1.6 میلیمتری نگهدارنده براکت باتری آیفون SE که در عکس با رنگ قرمز نمایش داده شده‌اند را باز کنید.



مرحله 15: جداسازی براکت کانکتور باتری

• براکت کانکتور باتری آیفون SE تعمیری را با پنس بردارید.

مرحله 16: جداسازی کانکتور باتری

• نوک پنس یا اسپاتول را در لبه سمت راست کانکتور باتری آیفون SE قرار داده و با اعمال نیرو به سمت بالا، آن را از روی برد جدا کنید.

• نکته: زمانی که برای جداسازی کانکتور باتری آیفون SE به آن نیرو وارد می‌کنید، مراقب باشید که این نیرو بر روی برد وارد نشود. اعمال نیروی مستقیم روی محل نشستن کانکتور باتری آیفون SE ممکن است آسیب جدی به آن وارد کند.

مرحله 17: باز کردن پیچ‌های براکت دوم پنل پشت

• پیچ 1.7 میلیمتری که در عکس با رنگ قرمز نمایش داده شده را باز کنید. این پیچ به پیچ گوشتی آهنربایی نمی‌چسبد، بنابراین دقت کنید که پیچ مذکور بعد از باز شدن گم نشود.

• پیچ 1.2 میلیمتری که در عکس با رنگ نارنجی نمایش داده شده را باز کنید.

• پیچ 1.3 میلیمتری که در عکس با رنگ زرد نمایش داده شده را باز کنید.

• پی 1.7 میلیمتری که در عکس با رنگ سبز مشخص شده را باز کنید.

• نکته: دقت کنید که بعد از تعمیر آیفون حتما پیچ های فوق را در جایگاه صحیح و مخصوص خودشان قرار دهید. اگر این کار را به درستی انجام ندهید، ممکن است در حین تقلا برای جا زدن پیچ ها به برد آیفون SE آسیب بزنید. همچنین تا حد امکان در حین باز و بسته کردن پیچ های روی برد، از اعمال فشار زیاد به آن ها خودداری کنید.

مرحله 18: جداسازی براکت دوم پنل پشت

• براکت گوشه سمت راست و فوقانی پنل پشت آیفون SE تعمیری را بردارید.

مرحله 19: جداسازی کانکتور دوربین سلفی

• نوک پهن اسپاتول را مثل عکس در لبه سمت راست کانکتور دوربین سلفی آیفون SE قرار دهید و به آرامی آن را از روی برد جدا کنید.

مرحله 20: جداسازی کانکتور ال سی دی

• نوک اسپاتول را در لبه زیرین کانکتور ال سی دی آیفون SE تعمیری قرار داده و خیلی آرام آن را از روی برد جدا نمایید.

• نکته: در برخی شرایط دیده شده که بعد از تعمیر آیفون SE و بستن گوشی و روشن کردن آن برای تست، صفحه نمایش آیفون خطوط سفیدی را نشان می‌دهد یا کاملا مشکی می‌شود! در این شرایط کانکتور ال سی دی از جای خود خارج شده است. برای رفع این مشکل باید کانکتور ال سی دی را دوباره روی برد آیفون SE نصب کنید و گوشی را ریستارت نمایید. در این حالت بهترین روش ری استارت آیفون SE مربوط به خارج کردن باتری و نصب مجدد آن است.

مرحله 21: جداسازی کانکتور کابل دیجیتایزر

• نوک اسپاتول را مثل عکس در لبه سمت راست کانکتور کابل دیجیتایزر آیفون SE تعمیری قرار دهید و خیلی آرام آن را از روی برد جدا نمایید.

مرحله 22: جداسازی کامل پنل پشت و جلو

• می‌توانید پنل پشت و جلوی آیفون SE تعمیری را کاملا از هم جدا کنید.

• با توجه به اینکه قرار است نسبت به تعویض دوربین اصلی گوشی آیفون SE اقدام کنید، بنابراین دیگر با پنل جلوی گوشی کاری ندارید و باید سایر مراحل مورد نیاز را روی پنل پشت آیفون SE ادامه دهید.

مرحله 23: جداسازی کاور روی لنز دوربین اصلی

• با نوک پنس گوشه سمت چپ کاوری که بر روی لنز دوربین اصلی آیفون SE قرار دارد را گرفته و خیلی آرام آن را به سمت راست بکشید تا مثل عکس دوم از روی لنز دوربین کنار زده شود.

• نکته: کاور مذکور به پنل پشت آیفون SE متصل است، بنابراین سعی نکنید که آن را کاملا جدا کنید.

مرحله 24: جداسازی کانکتور دوربین اصلی

• قاب باز کردن یا هر ابزار پلاستیکی دیگری که در اختیار دارید را در لبه زیرین کانکتور دوربین اصلی آیفون SE تعمیری قرار داده و با اعمال نیرو به سمت بالا، کانکتور را از روی برد جدا کنید.

• نکته: دقت کنید که نیرو فقط به کانکتور اعمال شود و به سوکت (مادگی کانکتور) نیرویی اعمال نگردد.

مرحله 25: جداسازی و تعویض دوربین اصلی گوشی آیفون SE

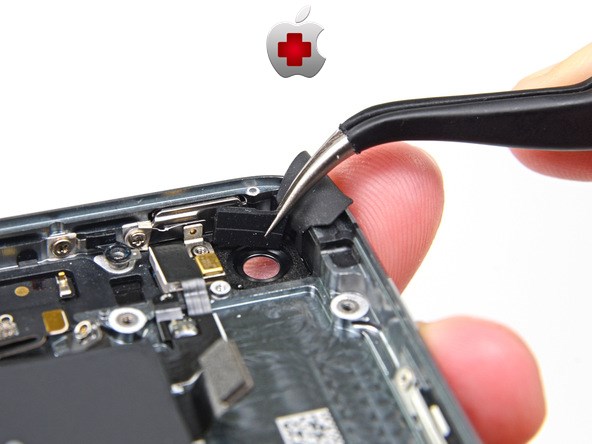

• لنز دوربین اصلی آیفون SE را با نوک پنس گرفته و از جایگاهش خارج کنید.

• حالا می‌توانید نسبت به تعویض دوربین اصلی گوشی آیفون SE اقدام نمایید. اگر لازم بود می‌توانید لاستیک گوشه لنز دوربین آیفون را هم تعویض نمایید.



به منظور بستن گوشی باید مراحلی که در این مقاله دیاگ همراه شرح داده شدند را به ترتیب از انتها به ابتدا انجام دهید.
