آموزش تعویض دوربین پشت (اصلی) گوشی آیفون ۸ پلاس اپل

دیاگ همراه در این بخش از سلسله قسمت های تعمیرات گوشی آیفون به بررسی نکاتی در خصوص تعویض دوربین پشت گوشی آیفون ۸ پلاس اپل می پردازد. دوربین اصلی گوشی آیفون 8 پلاس اپل (Apple iPhone 8 Plus) از دو لنز 12 مگاپیکسلی تشکیل شده که به طور یکپارچه و همراه با هم قابل جداسازی و تعویض هستند. به بیان دیگر این دو لنز یک ماژول دوربین مستقل را برایگوشی آیفون 8 پلاس به وجود آورده‌اند. خوشبختانه تعویض دوربین پپشت گوشی آیفون 8 پلاس کار سختی نیست و شاید نهایتا 1 ساعت از زمان یک تعمیرکار با تجربه را بگیرد. در ادامه این مطلب قصد داریم به آموزش تصویری و مرحله به مرحله نحوه تعویض دوربین اصلی گوشی iPhone 8 Plus اپل بپردازیم.

شما عزیزان می‌توانید با مراجعه به مرکز خدمات و قطعات دیاگ همراه، دوربین اصلی و تمام قطعات و ابزار مورد نیاز برای انجام این تعمیر را تهیه کنید. تمام قطعاتی که در این شرکت عرضه می شوند دارای ضمانت اورجینال بودن هستند.

چنانچه در رابطه با هر یک از مراحل شرح داده شده مشکلی به وجود آمد یا سوالی داشتید، می‌توانید با مراجعه به صفحه ثبت سفارش آنلاین تعمیرات گوشی موبایل در شرکت دیاگ همراه، از آن ها راهنمایی دقیق تری بخواهید یا سفارش تعمیر و تعویض دوربین پشت (اصلی) گوشی آیفون ۸ پلاس اپل خود را به ثبت برسانید و انجام تعمیرات را به کارشناسان خبره این مرکز واگذار کنید.



قطعات و ابزار مورد نیاز برای تعویض دوربین پشت (اصلی) گوشی آیفون ۸ پلاس اپل:



مرحله 1: باز کردن دو پیچ لبه زیرین قاب آیفون

• نکته: پیش از اینکه پروسه تعویض دوربین اصلی گوشی iPhone 8 Plus را شروع کنید، شارژ باتری آیفون تعمیری را کاملا خالی کرده یا حداقل به کمتر از 25 درصد برسانید. بدین ترتیب احتمال بروز حوادثی مثل آتش گرفتن یا انفجار باتری به حداقل می‌رسد. فراموش نکنید هرچقدر شارژ باتری لیتیوم یونی بیشتر باشد حساسیت آن در برابر استرس و تنش های حین تعمیر هم بیشتر خواهد بود.

• گوشی آیفون 8 پلاس را خاموش کنید.

• دو پیچ 3.5 میلیمتری که در لبه زیرین قاب گوشی آیفون واقع شده‌اند را باز کنید.

مرحله 2: اعمال گرما به لبه زیرین قاب گوشی آیفون

• نکته: گوشی آیفون 8 Plus اپل ضد آب است و برای ایجاد این خاصیت در لبه های قاب این گوشی لاستیک های آب بندی بکار رفته که خاصیت چسبندگی بالایی دارند و منجر به کیپ شدن قاب پشت و پنل جلوی دستگاه می‌شوند. طبیعتا برای باز کردن گوشی باید استیک های مذکور از بین بروند و این کار منجر به از دست رفتن خاصیت ضد آب گوشی iPhone 8 Plus می‌شود. برای تضعیف خاصیت چسبندگی لاستیک های لبه قاب این گوشی بهتر است به آن گرما اعمال شود.

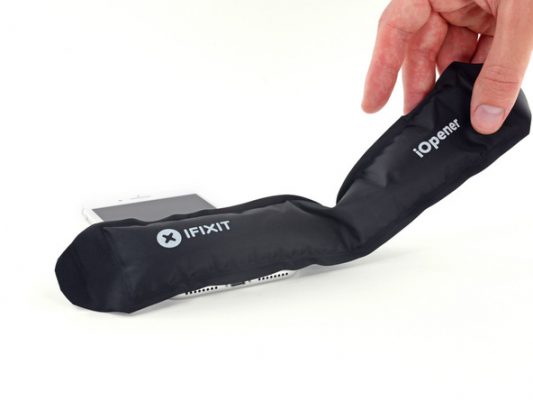

• با سشوار، آی‌اوپنر (iOpener) یا هیتر به لبه زیرین قاب گوشی آیفون 8 پلاس تعمیری گرما اعمال کنید. اگر از سشوار استفاده می‌کنید 1 دقیقه گرما به لبه زیرین قاب گوشی وارد نمایید اما اگر از هیتر یا آی‌اوپنر استفاده کردید 30 الی 45 ثانیه اعمال گرما به لبه قاب گوشی کافی خواهد بود.

• نکته: امکان حفظ خاصیت ضد آب گوشی آیفون 8 پلاس بعد از تعمیر دستگاه هم وجود دارد. بدین منظور باید در مرحله مناسبی که در مقاله مشخص می‌کنیم مکثی داشته باشید و لاستیک های آب بندی جدیدی را به قاب گوشی نصب کنید.

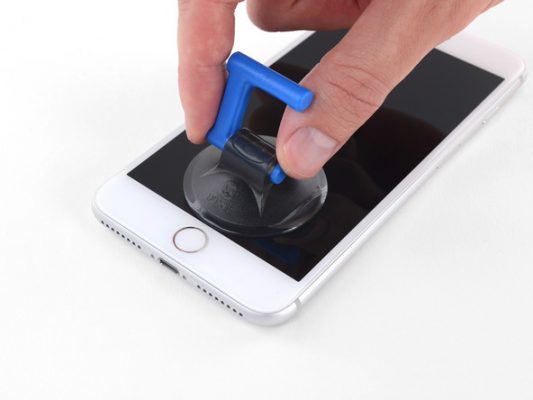

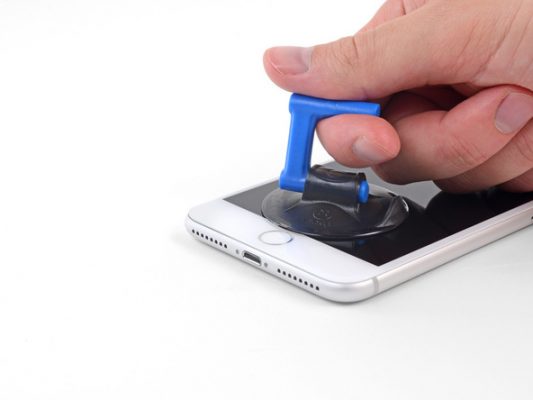

مرحله 3: نصب ساکشن کاپ

• ساکشن کاپ را روی لبه زیرین صفحه نمایش آیفون 8 پلاس تعمیری نصب کنید.

• نکته: حتما دقت کنید که لبه های ساکشن کاپ روی دکمه هوم آیفون قرار نگیرد، چون در این حالت ممکن است در مراحل بعد کشیدن ساکشن کاپ به دکمه هوم دستگاه آسیب بزند.

مرحله 4: وارد کردن پیک در لبه زیرین قاب آیفون

• دستگیره ساکشن کاپ را با انگشت بگیرید و دست خود را روی بخش فوقانی ال سی دی آیفون تکیه دهید تا از جابجا شدن آیفون جلوگیری کند.

• دستگیره ساکشن کاپ را با اعمال نیروی کششی به سمت بالا بکشید و سعی کنید تمرکز نیروی کششی روی لبه زیرین قاب iPhone 8 Plus معطوف باشد. به تدریج شدت نیروی کششی اعمالی را افزایش دهید و بخش فوقانی بدنه آیفون را ثابت نگه دارید. افزایش نیروی کششی را تا جایی ادامه دهید که یک شکاف باریک در لبه زیرین قاب آیفون به وجود آید.

• به آرامی نوک یک پیک را در شکاف ایجاد شده فرو ببرید.

• نکته: برای اینکه این مرحله را به درستی انجام دهید باید کمی تمرین و تجربه داشته باشید. می‌توانید برای ساده‌تر شدن کار لبه زیرین قاب پشت آیفون 8 پلاس را با نوک اسپاتول نگه دارید و همزمان با این کار ساکشن کاپ را به سمت بالا بکشید. در حین انجام این مرحله مراقب باشید به ال سی دی آیفون آسیبی وارد نشود.

مرحله 5: شل کردن لبه زیرین و چپ قاب آیفون

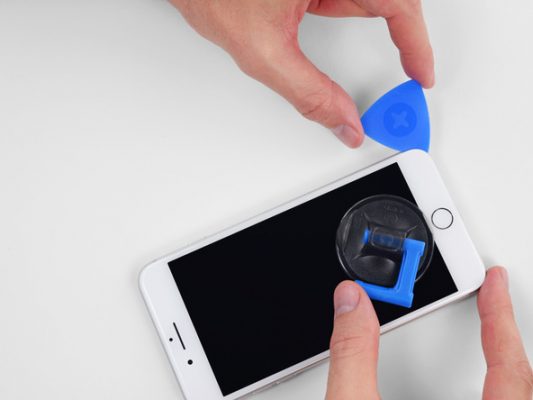

• نوک پیک را به آرامی در لبه زیرین قاب آیفون حرکت دهید و سپس به لبه سمت چپ قاب گوشی منتقل کنید. حرکت پیک را به صورت رفت و برگشت تکرار نمایید تا لاستیک های آب بندی لبه های قاب iPhone 8 Plus از بین بروند.

• نکته: نوک پیک در حین انجام این مرحله نباید بیش از حد به داخل قاب گوشی فرو برده شود. فرو بردن بیش از اندازه پیک در داخل قاب آیفون می‌تواند منجر به آسیب زدن به قطعات سخت افزاری داخل آن و کابل های ارتباط دهنده دو پنل پشت و جلوی آیفون شود.

مرحله 6: شل کردن لبه سمت راست قاب آیفون

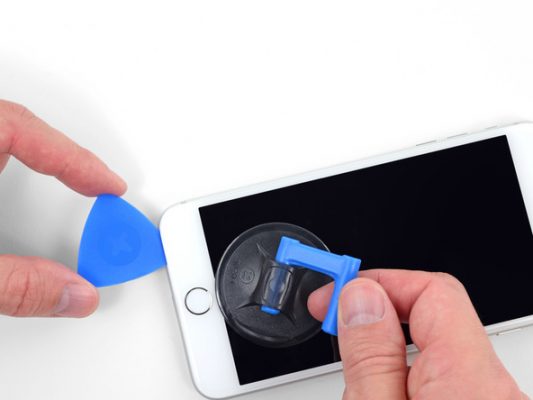

• پیک را دوباره به لبه زیرین قاب آیفون هدایت کرده و این بار به لبه سمت راست قاب آن منتقل کنید و با حرکت رفت و برگشت لاستیک های آب بندی این قسمت از قاب آیفون را هم از بین ببرید.

• نکته: به هیچ وجه پیک را بیش از اندازه در لبه سمت راست قاب آیفون 8 پلاس تعمیری فرو نبرید، چون ممکن است به کابل ها و قطعات موجود در این بخش از قاب گوشی آسیب وارد شود.

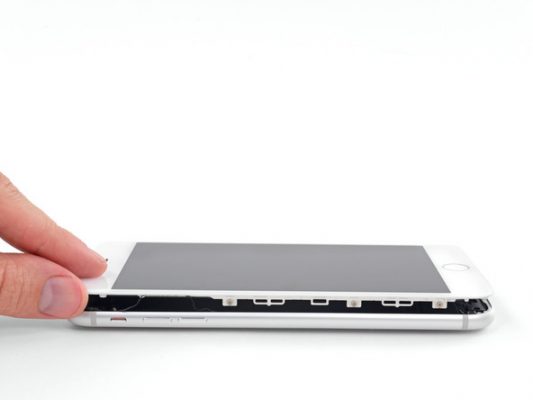

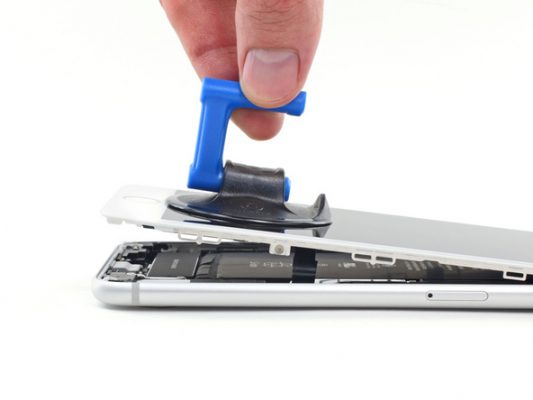

مرحله 7: بررسی شل بودن لبه های قاب آیفون

• در حالتی که گوشی آیفون 8 پلاس تعمیری روی میز کارتان قرار دارد، ساکشن کاپ را گرفته و خیلی آرام به سمت بالا بکشید تا لبه زیرین پنل جلوی آیفون به اندازه 30 درجه از روی قاب پشت آن بلند شود. اگر بخش هایی از قاب آیفون در قبال انجام این کار از خود مقاومت نشان دادند، با نوک پیک لاستیک های آب بندی آن بخش ها را از بین ببرید.

• نکته: به هیچ عنوان پنل جلوی آیفون 8 پلاس تعمیری را بیشتر از 30 درجه از روی قاب پشت گوشی بلند نکنید. هدف از انجام این مرحله فقط بررسی و تست وضعیت لاستیک های آب بندی سه لبه زیرین، راست و چپ قاب آیفون است. بنابراین پروسه تعویض دوربین اصلی گوشی iPhone 8 Plus را با دقت و حوصله دنبال کنید.

مرحله 8: برداشتن ساکشن کاپ

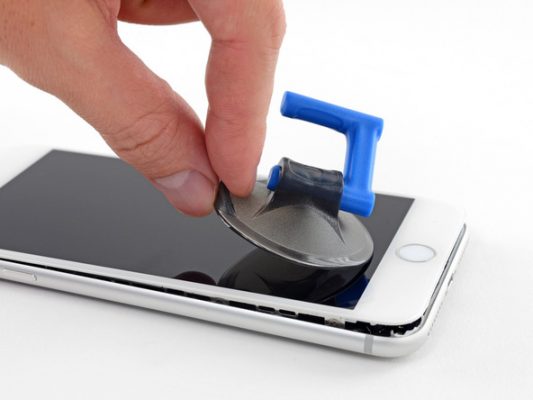

• ساکشن کاپ را از روی صفحه نمایش iPhone 8 Plus تعمیری جدا کنید.

مرحله 9: شل کردن لبه فوقانی قاب آیفون

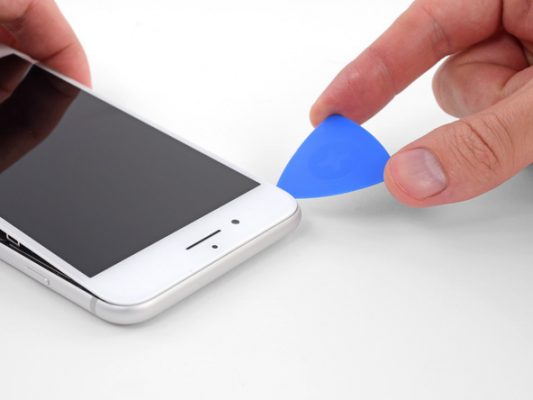

• به آرامی لبه پیک را در بخش فوقانی قاب iPhone 8 Plus فرو برده و با احتیاط این بخش از قاب گوشی را هم شل نمایید.

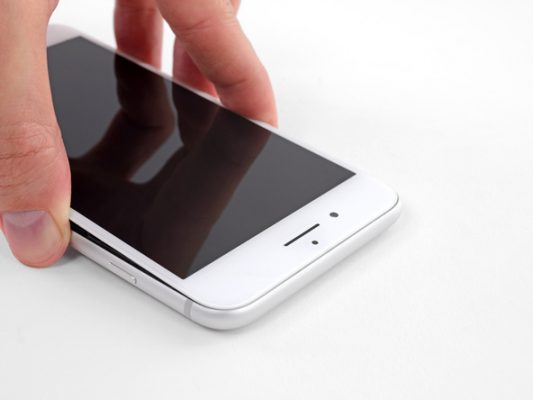

مرحله 10: بررسی شل بودن لبه فوقانی ال سی دی

• خیلی آرام صفحه نمایش آیفون را با دست بگیرید و به میزان ناچیز از روی بدنه دستگاه بلند کنید تا یک فاصله چند میلیمتری در بخش فوقانی پنل جلو و قاب پشت آیفون 8 پلاس به وجود آید. اگر این کار با موفقیت انجام شد، وارد مرحله بعد شوید اما اگر بخش هایی از لبه فوقانی قاب گوشی در برابر انجام این کار از خود مقاومت نشان دادند، با نوک پیک لاستیک های آب بندی این بخش ها را آزاد نمایید.

مرحله 11: باز کردن کتابی قاب آیفون 8 پلاس

• آیفون را در حالتی روی میز کار قرار دهید که ال سی دی آن رو به سمت بالا قرار داشته باشد.

• یک جعبه یا جسم مناسبی که بتواند مثل یک تکیه‌گاه عمل کند را هم به لبه سمت راست قاب آیفون نزدیک کنید و اجازه دهید در کنار آیفون باقی بماند.

• لبه سمت چپ ال سی دی یا همان پنل جلوی آیفون 8 پلاس را گرفته و به صورت کتابی از روی قاب پشت گوشی بلند کنید. دقت داشته باشید که به لبه سمت چپ قاب گوشی هیچ نیروی کششی وارد نمی‌شود. باز کردن کتابی شکل قاب آیفون را تا جایی ادامه دهید که پنل جلوی آن نسبت به قاب پشت گوشی زاویه 90 درجه پیدا کند. در این حالت پنل جلوی آن را به جعبه یا جسمی که به عنوان تکیه‌‌گاه مهیا کرده بودید قرار دهید تا حالتی مثل عکس سوم به وجود آید.

• نکته: دقت داشته باشید که دو پنل جلو و قاب پشت آیفون 8 پلاس با کابل ها و کانکتور های ظریفی که در لبه سمت راست قاب گوشی واقع شده‌اند به هم متصل هستند. بنابراین در حین انجام این مرحله نباید هیچ نیروی کششی به لبه سمت چپ قاب آیفون وارد شود. بنابراین پروسه تعویض دوربین اصلی گوشی iPhone 8 Plus را با حوصله و طبق توضیحاتی که ارائه می‌کنیم دنبال کنید.

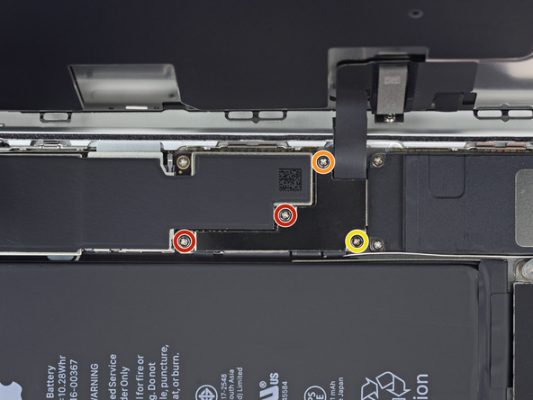

مرحله 12: باز کردن پیچ های براکت کانکتور ال سی دی

• دو پیچ 1.3 میلیمتری که در عکس با رنگ قرمز مشخص شده را باز کنید.

• پیچ 1.4 میلیمتری که در عکس با رنگ نارنجی مشخص شده را باز کنید.

• پیچ 2.7 میلیمتری که در عکس با رنگ زرد مشخص شده را باز کنید.

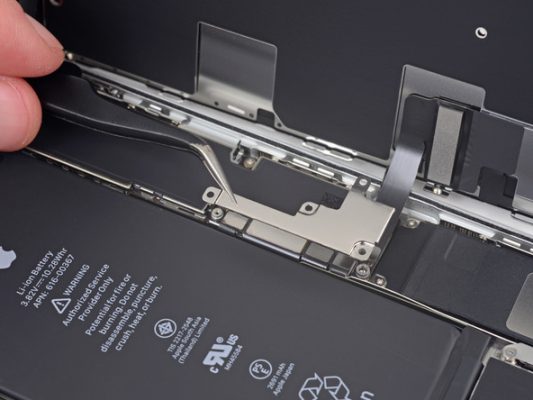

مرحله 13: جداسازی براکت کانکتور LCD آیفون

• با نوک پنس براکت روی کانکتور ال سی دی از روی جایگاهش جدا کنید.

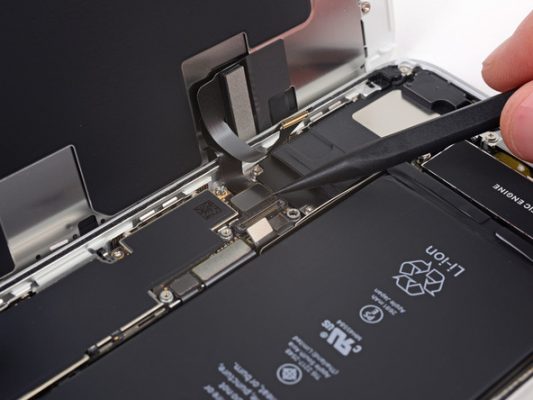

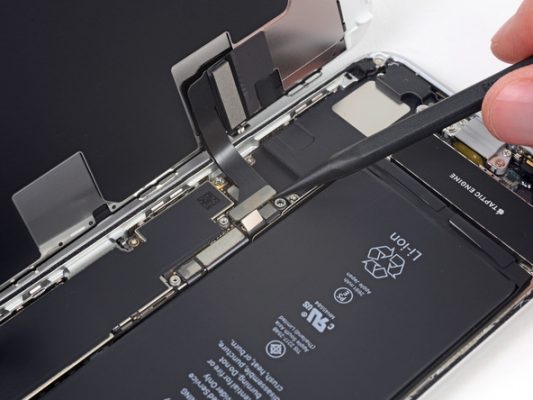

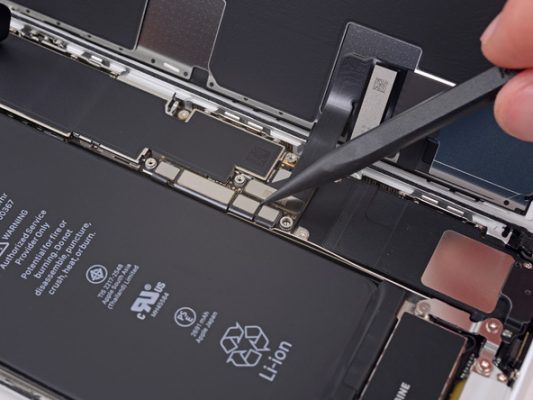

مرحله 16: آزاد کردن کانکتور تاچ

• کانکتور تاچ آیفون 8 پلاس را هم با نوک اسپاتول از روی سوکتش آزاد کنید. دقت داشته باشید که این کانکتور درست زیر سیم کانکتور ال سی دی قرار دارد و با آزاد کردن کانکتور ال سی دی می‌توانید به آن دسترسی یابید.

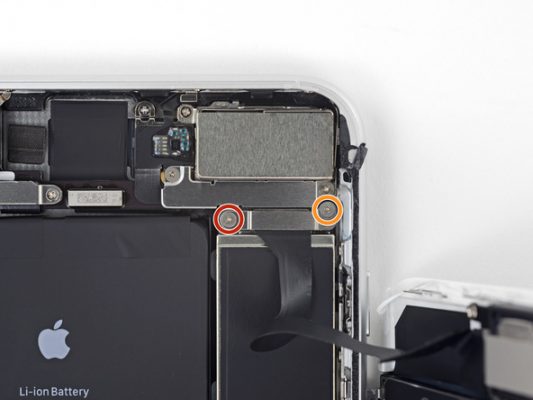

مرحله 17: باز کردن پیچ های براکت گوشه قاب آیفون

• دو پیچ 1 میلیمتری و 1.2 میلیمتری که در عکس با رنگ قرمز و نارنجی مشخص شده‌اند را با پیچ گوشتی سه سوء Y000 باز کنید.

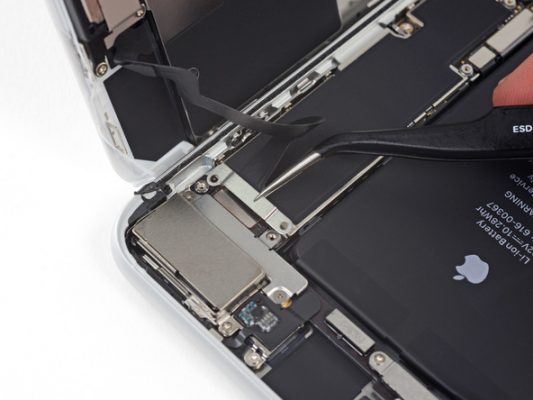

مرحله 18: برداشتن براکت سنسورهای جلوی آیفون

• با نوک پنس براکت کانکتور سنسورهای جلوی آیفون 8 پلاس را از گوشه قاب آن جدا کنید.

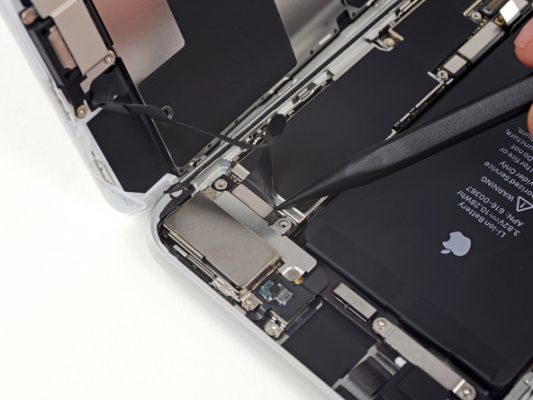

مرحله 19: آزاد کردن کانکتور سنسورهای جلو

• به آرامی با نوک اسپاتول کانکتور سنسورهای جلوی آیفون 8 پلاس تعمیری را از روی برد گوشی باز کنید.

مرحله 20: جداسازی کامل پنل جلو و قاب پشت گوشی iPhone 8 Plus

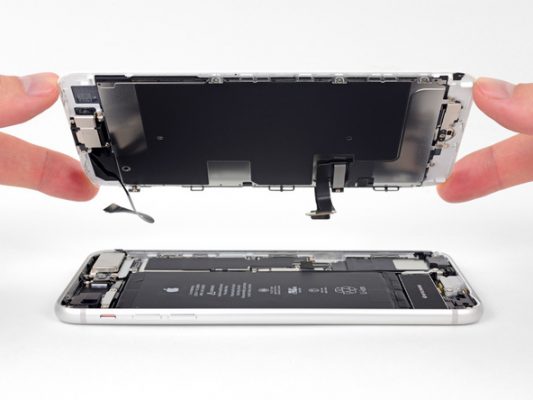

• می‌توانید پنل جلوی آیفون را به طور کامل از قاب پشت آن جدا کنید.

• از آنجایی که هدف تعویض دوربین اصلی گوشی iPhone 8 Plus است و این قطعه در گوشه قاب پشت آن سوار شده، بنابراین دیگر به پنل جلو و ال سی دی آیفون کاری ندارید و می‌توانید آن را در گوشه امنی قرار دهید و پروسه تعمیر را روی قاب پشت دستگاه دنبال کنید.

• نکته (در صورت نیاز): همانطور که قبلا هم اشاره کردیم در حالت عادی بعد از انجام تعمیرات روی iPhone 8 Plus و باز کردن قاب آن، خاصیت ضد آب گوشی از بین می‌رود. اگر می‌خواهید بعد از تعویض دوربین اصلی گوشی iPhone 8 Plus خاصیت ضد آب گوشی حفظ شود باید در همین مرحله توقف کوتاهی داشته باشید و لاستیک های آب بندی جدیدی را در آن نصب کنید.

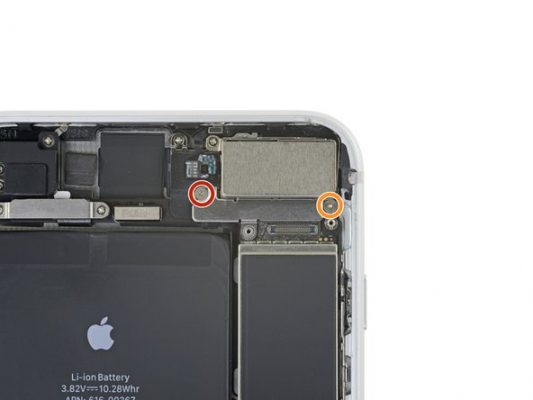

مرحله 21: باز کردن پیچ های براکت دوربین اصلی

• پیچ 1.4 میلیمتری که در عکس با رنگ قرمز مشخص شده را باز کنید.

• پیچ 1.4 میلیمتری که در عکس با رنگ نارنجی مشخص شده را باز کنید.

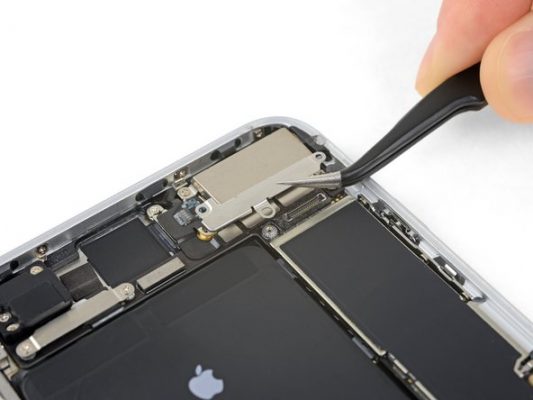

مرحله 22: برداشتن براکت دوربین اصلی آیفون 8 پلاس

• با نوک پنس براکت پشت دوربین های اصلی گوشی iPhone 8 Plus را بردارید.

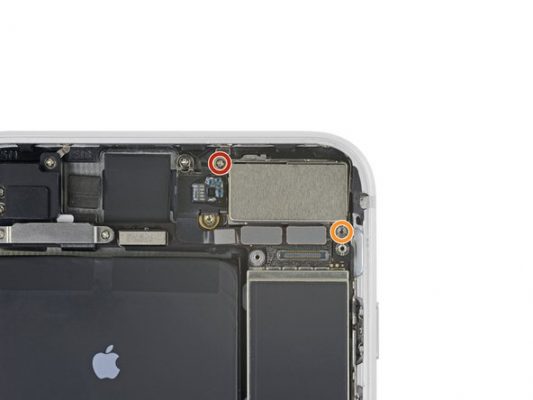

مرحله 23: باز کردن پیچ های نگهدارنده دوربین اصلی

• پیچ 1.8 میلیمتری که در عکس با رنگ قرمز مشخص شده را باز کنید.

• پیچ 2.7 میلیمتری که در عکس با رنگ نارنجی مشخص شده را باز کنید.

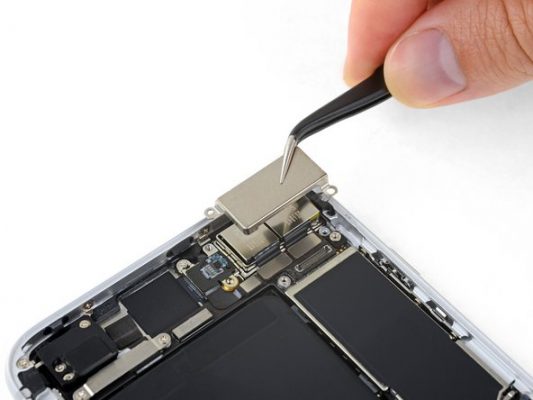

مرحله 24: برداشتن کاور پشت دوربین اصلی آیفون

• با پنس کاوری که درست در پشت ماژول دوربین اصلی آیفون 8 پلاس نصب شده را بردارید.

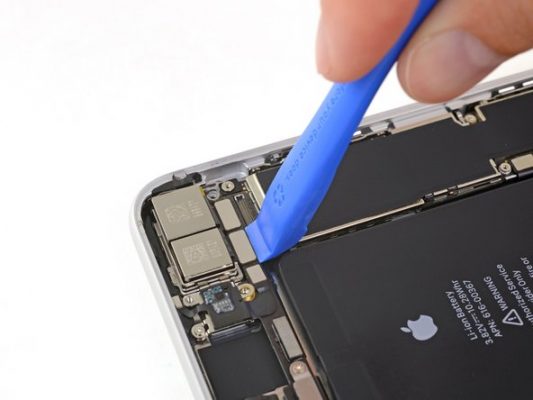

مرحله 25: آزاد کردن کانکتور های دوربین اصلی گوشی iPhone 8 Plus

• با نوک اسپاتول سر صاف دو کانکتور زیر ماژول دوربین اصلی گوشی آیفون 8 پلاس را از روی سوکتشان آزاد کنید.

مرحله 26: بلند کردن گوشه ماژول دوربین

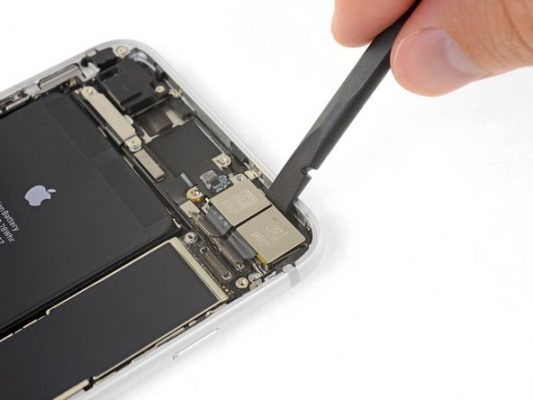

• نوک اسپاتول سر صاف را از لبه فوقانی به زیر ماژول دوربین اصلی گوشی iPhone 8 Plus فرو برده و خیلی آرام آن را به سمت بالا هول دهید تا لبه فوقانی ماژول دوربین از روی جایگاهش بلند شود.

مرحله 27: تعویض دوربین اصلی گوشی iPhone 8 Plus اپل

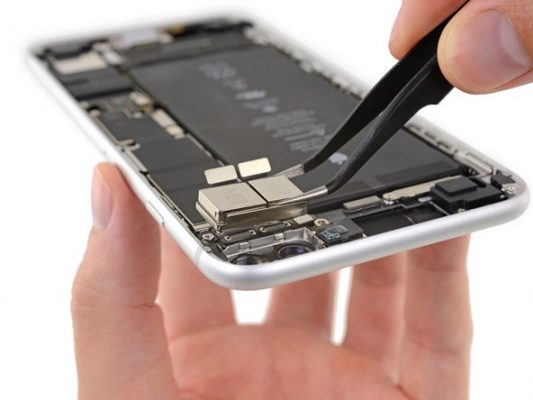

• ماژول دوربین اصلی گوشی آیفون 8 Plus را با پنس از گوشه قاب دستگاه جدا کنید.

• می‌توانید تعویض دوربین اصلی گوشی iPhone 8 Plus را انجام دهید.



به منظور بستن گوشی باید مراحلی که در این مقاله دیاگ همراه شرح داده شدند را به ترتیب از انتها به ابتدا مرور و در صورت نیاز به شکل برعکس انجام دهید.



اگر برای تعویض دوربین پشت (اصلی) گوشی آیفون ۸ پلاس اپل خود با مشکل رو به رو شدید، می‌توانید ضمن تماس از طریق راه های ارتباطی تعیین شده، راهنمایی دقیق تری بخواهید یا از طریق صفحه ثبت سفارش آنلاین تعمیرات گوشی موبایل در سایت دیاگ همراه سفارش خود را به ثبت رسانده و انجام این تعمیر را به کارشناسان مرکز دیاگ همراه واگذار کنید و از یک تعمیر سریع، مطمئن و کم هزینه لذت ببرید.
