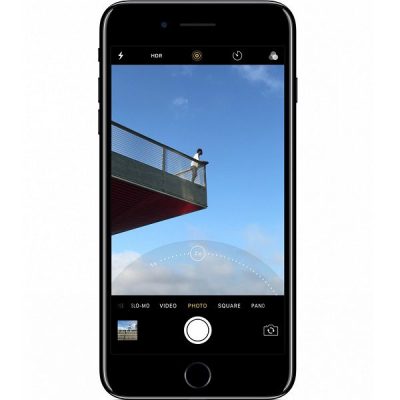

آموزش تعویض دوربین جلو (دوربین سلفی) گوشی آیفون 7 پلاس اپل

دیاگ همراه در این بخش از سلسله قسمت های تعمیرات گوشی آیفون به بررسی نکاتی در خصوص تعویض دوربین سلفی گوشی آیفون 7 پلاس اپل می پردازد. اگر قصد تعویض دوربین سلفی گوشی آیفون 7 پلاس را دارید، باید بدانید که لنز دوربین آن به همراه کابل و متعلقات دیگری از روی گوشی آیفون جدا می‌شود. متعلقات این کابل علاوه بر لنز دوربین سلفی گوشی شامل یک میکروفون و سنسور مجاورت/نور محیط می‌شود. یعنی با تعویض دوربین سلفی گوشی آیفون 7 پلاس شاهد تعویض یک میکروفون و سنسور مجاورت/نور محیط گوشی هم خواهید بود. اما خوشبختانه در مجموع تعویض دوربین سلفی گوشی آیفون 7 پلاس کار دشواری نیست. فراموش نکنید که برای باز کردن گوشی آیفون و تعمیر گوشی نیاز است تا لاستیک آب بندی اطراف بدنه آن را از بین ببرید که این کار منجر به از دست رفتن خاصیت ضد آب گوشی می‌شود. بنابراین حتما بعد از تعمیر گوشی، یک لاستیک آب بندی جدید را در آن نصب کنید. در ادامه این مطلب در وبسایت دیاگ همراه می‌خواهیم به آموزش مرحله به مرحله و تصویری نحوه تعویض دوربین جلو (دوربین سلفی) گوشی آیفون 7 پلاس بپردازیم.



چنانچه در رابطه با هر یک از مراحل شرح داده شده مشکلی به وجود آمد یا سوالی داشتید، می‌توانید با مراجعه به صفحه ثبت سفارش آنلاین تعمیرات گوشی موبایل در شرکت دیاگ همراه، از آن ها راهنمایی دقیق تری بخواهید یا سفارش تعمیر و تعویض دوربین جلو (دوربین سلفی) گوشی آیفون 7 پلاس اپل خود را به ثبت برسانید و انجام تعمیرات را به کارشناسان خبره این مرکز واگذار کنید و در کوتاه ترین زمان ممکن، گوشی تعمیر شده خود را درب منزل تحویل بگیرید.



قطعات اصلی مورد نیاز برای تعویض دوربین جلو (دوربین سلفی) گوشی آیفون 7 پلاس اپل:



مرحله 1: باز کردن پیچ های کنار سوکت شارژر

• نکته: توصیه می‌کنیم پیش از شروع کار، شارژ باتری آیفون 7 پلاسی که قرار است تعمیر شود را به کمتر از 25 درصد برسانید. این کار سبب می‌شود تا احتمال بروز حوادثی مثل آتش گرفتن و انفجاری باتری در اثر ضربه کاهش یابد.

• آیفون 7 پلاس مورد نظر را خاموش کنید.

• دو پیچ 3.4 میلیمتری که در دو سمت سوکت شارژ گوشی در لبه زیرین آن نصب هستند را باز کنید.

مرحله 2: گرما دادن به لبه زیرین

• برای اینکه لاستیک آب بندی لبه زیرین آیفون 7 پلاس کمی شل شده و خاصیت چسبندگی خود را از دست دهد، با استفاده از سشوار یا iOpener به این بخش از بدنه گوشی گرما بدهید. گرما را برای مدت زمان 1 دقیقه و به صورت یکنواخت به این بخش اعمال کنید.

مرحله 3: وصل کردن ساکشن کاپ

• ساکشن کاپ را روی صفحه نمایش آیفون 7 پلاس تعمیری نصب کنید. محل نصب ساکشن کاپ باید نزدیک به لبه زیرین گوشی باشد.

• نکته: دقت کنید که ساکشن کاپ نباید با دکمه هوم آیفون برخورد داشته باشد.

مرحله 4: شل کردن لبه زیرین

• آیفون تعمیری را روی میز کار قرار دهید و ساکشن کاپ را با تمرکز نیرو روی لبه زیرین گوشی به سمت بالا بکشید. به محض اینکه شکافی در لبه زیرین گوشی (مابین دو پنل رو و زیر) ایجاد شد، نوک اسپاتول را به درون این شکاف فرو کنید.

• نکته: برای اینکه با کشیدن ساکشن کاپ در لبه زیرین آیفون 7 پلاس شکاف ایجاد شود باید نیروی کششی زیادی اعمال کنید، اما با این حال سعی کنید این نیرو کنترل شده باشد. اگر در انجام این پروسه موفق نبودید، بار دیگر به لبه زیرین آیفون 7 پلاس تعمیری گرما بدهید و دوباره تلاش کنید تا مابین دو پنل شکاف ایجاد نمایید.

• نوک اسپاتول را به آرامی در لبه زیرین آیفون به صورت افقی حرکت دهید تا لاستیک آب بندی این بخش تضعیف شده و از بین برود. سپس با چرخش 90 درجه نوک اسپاتول در وسط لبه زیرین، دو پنل رو و زیر را در این بخش از بدنه گوشی آماده باز شدن کنید.

• نکته: در تمام مراحل کار باید فقط بخش بسیار کوچکی از نوک اسپاتول در شکاف لبه های آیفون فرو رفته باشد. پس از فرو کردن بیش از اندازه اسپاتول در داخل شکاف لبه های آیفون ممانعت به عمل آورید.

مرحله 5: شل کردن لبه سمت چپ

• نوک اسپاتول را بخوابانید و آن را به سمت به چپ گوشی حرکت دهید. حرکت رفت و برگشت اسپاتول در لبه سمت چپ آیفون 7 پلاس را ادامه دهید تا لاستیک آب بندی این بخش از بدنه دستگاه از بین برود. برای ساده تر شدن کار می‌توانید ساکشن کاپ را هم ضمن تمرکز نیرو بر روی لبه سمت چپ، با نیروی ملایم به سمت بالا بکشید.

• نکته: به هیچ وجه نوک اسپاتول را بالا و پایین نکنید، چرا که ممکن است منجر به آسیب رساندن به قطعات سخت افزاری گوشی شود.

مرحله 6: شل کردن لبه سمت راست

• بعد از شل شدن لبه سمت چپ، نوک اسپاتول را به سمت لبه زیرین و سپس لبه راست آیفون 7 پلاس تعمیری هول دهید. به شیوه مشابه لاستیک آب بندی لبه سمت راست را هم متلاشی کنید. در پایان این مرحله سه لبه راست، چپ و زیر آیفون شل شده و آماده باز شدن باشند.

مرحله 7: بررسی کیفیت کار

• برای بررسی کیفیت کار و شل بودن مناسب سه لبه آیفون 7 پلاس تعمیری، آن را روی میز کار قرار دهید و به آرامی ساکشن کاپ را ضمن تمرکز نیرو بر روی لبه زیرین گوشی به سمت بالا بکشید. در این شرایط باید سه لبه گوشی مقاومتی در برابر باز شدن نشان ندهند، اگر از جانب هر بخش مقاومتی احساس کردید، با نوک اسپاتول آن بخش را شل و لاستیک آب بندی آن قسمت را از بین ببرید.

• نکته: هدف از انجام این مرحله فقط آزمایش کیفیت کارتان در مراحل قبلی است. بنابراین به هیچ وجه سعی نکنید دو پنل را کاملا جدا سازید. نیرویی که به ساکشن کاپ وارد می‌کنید باید ناچیز باشد و به محض ایجاد زاویه 30 درجه مابین پنل رو و افق، اعمال نیرو را متوقف سازید.

مرحله 8: برداشتن ساکشن کاپ

• می‌توانید ساکشن کاپ را از روی صفحه نمایش بردارید.

مرحله 9: شل کردن لبه فوقانی

• با استفاده از یک پیک کم ضخامت، لاستیک آب بندی لبه فوقانی آیفون 7 پلاس تعمیری را هم از بین ببرید.

مرحله 10: باز کردن کتابی شکل دو پنل رو و زیر

• آیفون تعمیری را روی میز کار قرار دهید و به آرامی پنل روی آن را از سمت چپ به راست (به شل کتابی) باز کنید.

• نکته: به هیچ وجه سعی نکنید در این مرحله دو پنل رو و زیر را به صورت کامل از یکدیگر جدا نمایید، چرا که این دو پنل با کابل های شکننده‌ای به یکدیگر متصل هستند.

مرحله 11: باز کردن پیچ های براکت باتری و ال سی دی

• پیچ 2.6 میلیمتری که در عکس با رنگ نارنجی نمایش داده شده را از روی پنل پشت آیفون تعمیری باز کنید.

• سه پیچ 1.2 میلیمتری که در عکس با رنگ قرمز نمایش داده شده‌اند را از روی پنل پشت آیفون تعمیری باز کنید.

مرحله 12: برداشتن براکت باتری و ال سی دی

• براکت کانکتورهای باتری و ال سی دی را از روی پنل پشت آیفون 7 پلاس بردارید.

مرحله 13: جداسازی کانکتور باتری از روی برد

• نوک اسپاتول را زیر کانکتور باتری آیفون 7 پلاس تعمیری قرار دهید و ضمن اعمال نیروی کنترل شده به سمت بالا، آن را از روی برد جدا کنید.

• نکته: بعد از تعمیر گوشی و در مرحله بستن آن باید کانکتورهایی که باز می‌کنید را بار دیگر روی برد وصل نمایید. برای انجام این کار باید از روش خاصی استفاده کنید. بدین منظور به وسط کانکتور فشار وارد نکنید، بلکه کانکتور را روی نشیمن خود بر روی برد قرار داده و به یک سمت آن فشار وارد کنید تا یک صدای تیک بشنوید. سپس به سمت دیگر آن هم فشار وارد کنید تا بار دیگر یک صدای تیک شنیده شود. به این صورت کانکتور روی برد وصل خواهد شد.

مرحله 14: جداسازی کانکتورهای ال سی دی

• دو کانکتور ال سی دی را هم به استفاده از اسپاتول از روی برد آیفون 7 پلاس جدا کنید. بدین منظور ابتدا کانکتور بزرگ تر و سپس کانکتور کوچک تر را باز کنید.

مرحله 15: باز کردن پیچ ها و براکت بخش سنسورها

• دو پیچ 1 میلیمتری و یک پیچ 1.3 میلیمتری که به ترتیب در عکس با رنگ های نارنجی و قرمز نشان داده شده‌اند را باز کنید. این پیچ ها نگهدارنده براکت یا محافظ کانکتور های بخش سنسور های آیفون 7 پلاس هستند.

• براکت نام برده شده را بردارید.

مرحله 16: جداسازی کانکتور بخش سنسورها از روی برد

• با استفاده از اسپاتول، کانکتور بخش سنسور های آیفون 7 پلاس را هم از روی برد جدا کنید.

مرحله 17: جدا کردن کامل پنل رو و زیر

• می‌توانید پنل روی آیفون 7 پلاس تعمیری را به صورت کامل از پنل زیرین آن جدا کنید.

• (مخصوص بستن گوشی): اگر تعویض دوربین سلفی آیفون 7 پلاس را انجام داده‌اید و در حال بستن گوشی هستید، می‌توانید در همین مرحله توقف داشته و لاستیک آب بندی جدیدی را در آیفون 7 پلاس نصب کنید تا خاصیت ضد آب بودن آن احیاء شود.

مرحله 18: باز کردن پیچ های براکت اسپیکر مکالمه

• دو پیچ 1.8 میلیمتری که در عکس با رنگ قرمز نمایش داده شده‌اند را باز کنید.

• پیچ 2.3 میلیمتری که در عکس با رنگ نارنجی نمایش داده شده را باز کنید.

• پیچ 2.4 میلیمتری که در عکس با رنگ زرد نمایش داده شده را باز کنید.

• پیچ 2.8 میلیمتری که در عکس با رنگ سبز نمایش داده شده را باز کنید.

مرحله 19: برداشتن براکت اسپیکر مکالمه

• براکت اسپیکر مکالمه آیفون تعمیری را بردارید.

مرحله 20: کنار زدن کابل دوربین سلفی از روی اسپیکر مکالمه

• نوک اسپاتول را زیر لنز دوربین سلفی آیفون 7 پلاس در پنل رو قرار دهید و به آرامی آن را از جایگاه خود بلند کنید. دقت کنید که به لنز دوربین آسیبی نزنید.

• کابل دوربین سلفی را با دست از روی اسپیکر مکالمه بردارید.

مرحله 21: برداشتن اسپیکر مکالمه آیفون 7 پلاس

• اسپیکر مکالمه آیفون 7 پلاس تعمیری را با استفاده از پنس بردارید.

مرحله 22: متمایل کردن کابل دوربین سلفی به سمت پایین

• کابل دوربین سلفی آیفون 7 پلاس تعمیری را با انگشت به سمت لبه زیرین خم کنید تا به متعلقات زیر کابل دسترسی یابید.

مرحله 23: بلند کردن سنسور مجاورت از جایگاهش

• نوک اسپاتول را در لبه محل نشیمن سنسور مجاورت آیفون 7 پلاس تعمیری قرار دهید و ضمن اعمال نیرو به سمت بالا آن را از روی جایگاهش بردارید.

مرحله 24: جداسازی سنسور مجاورت

• با نوک پنس یا اسپاجر سنسور مجاورت را کاملا از محل نشستن آن بردارید.

مرحله 25: قدم نخست باز کردن کابل دوربین سلفی

• نوک پیک یا قاب باز کن را در زیر بخشی از کابل دوربین سلفی آیفون قرار دهید که در عکس نمایش داده شده است. این قسمت دقیقا در سمت مخالف محل نصب دوربین سلفی قرار دارد. سعی کنید به آرامی این کابل را از روی پنل جدا کنید.

• نکته: اگر احساس کردید کابل با چسبندگی بالایی به بدنه پنل وصل است، ابتدا با سشوار یا iOpener به پشت پنل روی آیفون 7 پلاس تعمیر گرما بدهید و سپس مجددا تلاش کنید.

مرحله 26: قدم دوم باز کردن کابل دوربین سلفی

• نوک اسپاتول را دقیقا مثل عکس زیر کابل دوربین سلفی قرار دهید و به آرامی سعی کنید مابقی کابل را هم از محل نشستن جدا کنید.

مرحله 27: قدم آخر باز کردن کابل دوربین سلفی

• حرکت اسپاتول را تا سمت دیگر کابل دوربین سلفی ادامه دهید تا کابل کاملا آماده جدا شدن باشد.

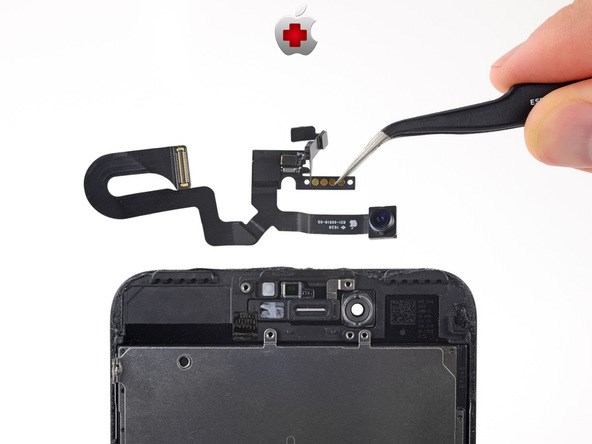

مرحله 28: تعویض دوربین سلفی گوشی آیفون 7 پلاس

• می‌توانید کابل دوربین سلفی گوشی آیفون 7 پلاس را با پنس از روی پنل جدا کرده و نسبت به تعویض آن اقدام کنید. ضمنا اتصال لاستیک ضد آب جدید به آیفون 7 پلاس را فراموش نکنید. در غیر این صورت گوشی تعمیر شده خاصیت ضد آب خود را از دست می‌دهد.





به منظور بستن گوشی باید مراحلی که در این مقاله دیاگ همراه شرح داده شدند را به ترتیب از انتها به ابتدا انجام دهید.
