آموزش تعویض دوربین سلفی گوشی آیفون SE اپل

دیاگ همراه در این بخش از سلسله قسمت های تعمیرات گوشی آیفون به بررسی نکاتی در خصوص تعویض دوربین سلفی گوشی آیفون SE اپل می پردازد. تعویض دوربین سلفی گوشی آیفون SE عموما زمانی انجام می‌‌شود که لنز دوربین جلو یا همان سلفی دستگاه بنا به هر دلیل از کار افتاده یا خش‌دار شود و عکس های مناسبی را ضبط نکند. دوربین سلفی گوشی آیفون SE یک کابل نگهدارنده دارد که بر روی آن یک میکروفون و سنسور تشخیص نور محیط سوار شده است. در هنگام تعویض دوربین سلفی گوشی آیفون SE کل این مجموعه تعویض می‌شود. به منظور تعویض دوربین گوشی سلفی آیفون SE زمانی مابین 40 الی 120 دقیقه لازم است که مقدار دقیق آن با میزان سرعت عمل شما ارتباط مستقیم خواهد داشت.



چنانچه در رابطه با هر یک از مراحل شرح داده شده مشکلی به وجود آمد یا سوالی داشتید، می‌توانید با مراجعه به صفحه ثبت سفارش آنلاین تعمیرات گوشی موبایل در شرکت دیاگ همراه، از آن ها راهنمایی دقیق تری بخواهید یا سفارش تعمیر و تعویض دوربین سلفی گوشی آیفون SE اپل خود را به ثبت برسانید و انجام تعمیرات را به کارشناسان خبره این مرکز واگذار کنید و در کوتاه ترین زمان ممکن، گوشی تعمیر شده خود را درب منزل تحویل بگیرید.



قطعات و ابزار مورد نیاز برای تعویض دوربین سلفی گوشی آیفون SE اپل:



مرحله 1 (در شرایط خاص): چسب زدن روی صفحه نمایش

• اگر صفحه نمایش آیفون SE تعمیری شکسته یا ترک دارد، حتما قبل از شروع کار روی آن را با نوار چسب پهن بپوشانید. نوار چسب را چند دور روی صفحه نمایش بکشید تا از خرد شدن آن جلوگیری به عمل آمده و قادر به جداسازی پنل روی گوشی به صورت یکپارچه باشید.

• نکته: بهتر است تا حد امکان از تقبل تعمیر گوشی آیفون SE که صفحه نمایش آن شکسته خودداری کنید. اگر همچنین گوشی را برای تعمیر قبل کردید، حتما تعویض صفحه نمایش آن را هم در دستور کارتان قرار دهید.

مرحله 2: باز کردن پیچ‌های لبه زیرین

• نکته: قبل از شروع کار بهتر است شارژ باتری آیفون SE تعمیری را خالی کنید یا حداقل به کمتر از 25 درصد برسانید. این کار سبب می‌شود تا احتمال بروز مسائلی مثل آتش گرفتن و انفجار باتری کاهش در اثر ضربات و خمش های وارد شده کاهش یابد.

• آیفون SE تعمیری را خاموش کنید.

• دو پیچ 3.9 میلیمتری لبه زیرین گوشی را با پیچ گوشتی P2 باز کنید.

مرحله 3 (آشنایی با ابزار): آی‌اسکلک یا iSclack چیست؟

• می‌توانید برای باز کردن قاب آیفون SE (جداسازی پنل رو و زیر آن) از ابزار خاصی به نام iSclack (آی‌اسکلک) استفاده کنید. این بازار به گونه‌ای طراحی شده که به طور خودکاری نیروی متعادلی به دو پنل آیفون وارد می‌کند و قاب آن را تا حد مورد نیاز باز خواهد کرد. همانطور که می‌بینید آی‌اسکلک (iSclack) از یک دستگیره و دو کاپ مکنده تشکیل شده است.

• در برخی شرایط ممکن است در حین استفاده از iSclack (آی‌اسکلک) برای باز کردن قاب آیفون SE متوجه شوید که لاستیک اطراف بدنه گوشی با نمایشگر آن (پنل رو) جدا نشده است. در این شرایط باید مثل عکس های ضمیمه شده، لاستیک اطراف بدنه گوشی را با نوک اسپاتول یا قاب باز کن از پنل زیر جدا و به پنل رو منتقل کنید.

• نکته: اگر به ابزار iSclack (آی‌اسکلک) دسترسی نداشتید، مراحل 4 و 5 باید از روش دستی برای باز کردن قاب آیفون SE استفاده کنید. بنابراین مراحل 4 و 5 را رد دهید و ادامه پروسه تعویض دوربین سلفی آیفون SE را از محله 6 دنبال کنید.

مرحله 4 (در صورت دسترسی به iSclack): وصل کردن iSclack

• ابتدا دستگیره های iSclack (آی‌اسکلک) را به هم بچسبانید. با انجام این کار دو کاپ مکنده سمت دیگر آن از هم فاصله می‌گیرند.

• آیفون SE تعمیری را دقیقا مثل عکس دوم در جایگاهی که برای قرار دادن گوشی در ابزار iSclack (آی‌اسکلک) تعیین شده قرار دهید. دقت کنید که صفحه نمایش گوشی رو به سمت بالاست و لبه زیرین آن روی جایگاه نگهدارنده iSclack (آی‌اسکلک) می‌نشیند.

• نکته: در این حالت باید کاپ مکنده فوقانی iSclack (آی‌اسکلک) کمی بالاتر از دکمه هوم آیفون SE تعمیری قرار داشته باشد.

• به آرامی دستگیره های iSclack (آی‌اسکلک) را از هم دور کنید تا کاپ های مکنده این ابزار به هم نزدیک شده و روی صفحه نمایش و پنل زیر آیفون SE تعمیری چسبانده شوند.

• نکته: حتما از محکم چسبیدن کاپ های مکنده بر روی صفحه نمایش و پنل زیر آیفون SE اطمینان حاصل کنید.

مرحله 5 (در صورت دسترسی به iSclack): باز کردن قاب آیفون با iSclack

• دستگیره های iSclack (آی‌اسکلک) را با نیروی ملایم و یکنواخت به هم نزدیک کنید. در این شرایط دو کاپ مکنده شروع به از هم دور شدن می‌کنند و پنل رو و زیر آیفون SE تعمیری هم باز خواهد شد. ابزار iSclack (آی‌اسکلک) سبب می‌شود تا قاب آیفون SE دقیقا به اندازه‌ای که لازم است باز شود و جداسازی قاب منجر به آسیب رساندن ب هیچ یک از کابل های داخل گوشی نشود.

• نکته: همانطور که در مرحله 3 اشاره شد، اگر در حین باز کردن قاب آیفون SE با استفاده از iSclack (آی‌اسکلک) متوجه شدید که لاستیک اطراف گوشی به همراه پنل روی آن بلند نشده است، آن را با اسپاتول یا قاب باز کردن از اطراف پنل زیر برداشته و با پنل روی گوشی بلند کنید.

• حالا که قاب آیفون SE تعمیری باز شده می‌توانید iSclack (آی‌اسکلک) را از آن جدا کنید.

• نکته: اگر به iSclack (آی‌اسکلک) دسترسی ندارید، باید از روش دستی برای باز کردن قاب آیفون SE تعمیری استفاده کنید. در مراحل 6، 7 و 8 نحوه باز کردن قاب آیفون SE به صورت دستی را آموزش می‌دهیم. بنابراین اگر از iSclack (آی‌اسکلک) استفاده کرده‌اید این سه مرحله را رد دهید و ادامه آموزش را از مرحله 9 دنبال نمایید.

مرحله 6 (در صورت عدم دسترسی به iSclack): نصب ساکشن کاپ

• آیفون SE تعمیری را روی میز کارتان قرار دهید و ساکشن کاپ را به گونه‌ای روی صفحه نمایش گوشی نصب کنید که بیشتر نزدیک به لبه زیرین آن باشد.

• نکته: دقت کنید که ساکشن کاپ نباید روی دکمه هوم آیفون SE قرار بگیرد.

مرحله 7 (در صورت عدم دسترسی به iSclack): باز کردن قاب آیفون SE

• نکته: هدف شما در این مرحله فقط باید این باشد که قاب آیفون SE را در لبه زیرین به اندازه‌ای باز کنید که نهایتا پنل روی گوشی نسبت به پنل زیر آن زاویه 30 درجه‌ای به خود بگیرد. بنابراین به هیچ وجه نباید سعی کنید که دو پنل رو و زیر گوشی را بیش از حد از هم جدا کنید، چرا که به کابل های داخلی دستگاه آسیب وارد می‌شود.

• آیفون SE تعمیری را روی سطح صاف (میز کار) قرار دهید و ساکشن کاپ را با تمرکز نیرو روی لبه زیرین گوشی به سمت بالا بکشید. به محض اینکه در له زیرین گوشی و مابین دو پنل رو و زیر آن شکاف کوچکی ایجاد شد، نوک اسپاتول یا قاب باز کن را به درون شکاف فرو کنید.

• نکته: به هیچ وجه نوک اسپاتول را بیش از اندازه دز شکاف لبه زیرین آیفون SE فرو نکنید.

• به آرامی با نوک اسپاتول بازی کنید و آن را به صورت عرضی در پنل زیر و لبه های زیرین آیفون SE حرکت دهید و در همین حال ساکشن کاپ را هم با نیروی ملایم به سمت بالا بکشید. این کار را تا جایی ادامه دهید که دو پنل رو و زیر آیفون SE مثل عکس ضمیمه شده از هم فاصله بگیرند.

• نکته: تا حد امکان از بالا و پایین کردن بیش از اندازه نوک اسپاتول در لبه های آیفون SE خودداری کنید. باز کردن دستی قاب آیفون SE با استفاده از ساکشن کاپ و قاب باز کن کار بسیار دشوار و حساسی است، پس به هیچ وجه عجله نکنید و با حوصله پیش بروید.

مرحله 8 (در صورت عدم دسترسی iSclack): جداسازی ساکشن کاپ

• ساکشن کاپ را از روی نمایشگر آیفون SE تعمیری بردارید.

مرحله 9: برداشتن براکت کانکتور دکمه هوم

• حالا که قاب آیفون SE تعمیری به اندازه مورد نیاز باز شده است، می‌توانید از شکاف لبه زیرین گوشی به اجزای داخلی آن دسترسی داشته باشید. یکی از این اجزا براکت کانکتور دکمه هوم است. نوک پنس را در زیر آن قرار داده و به آرامی براکت را از جای خود بلند کنید. حالا براکت را برداشته و از پنل زیر گوشی جدا نمایید.

• نکته: دو مرحله بعدی که شرح داده می‌شوند مربوط به قلقی هستند که باید برای جا زدن براکت کانکتور دکمه هوم آیفون SE از آن استفاده کنید. بنابراین اگر در حال باز کردن گوشی هستید مراحل 10 و 11 را رد داده و ادامه پروسه تعویض دوربین سلفی آیفون SE را از مرحله 12 دنبال کنید.

مرحله 10 (در هنگام بستن گوشی): گام اول جا زدن براکت کانکتور دکمه هوم

• برای جا زدن براکت کانکتور دکمه هوم آیفون SE، ابتدا آن را مثل عکس 1 با پنس بگیرید. دقت کنید که براکت باید کمی شیبدار گرفته شود. سپس لبه شیبدار براکت (لبه دورتر) را در شیار هادی قرار دهید که برای جا زدن براکت دکمه هوم روی برد آیفون SE تعبیه شده است.

• وقتی لبه براکت در شیار هادی قرار گرفت، آن را به سمت راست هول دهید و تا جایی که امکان دارد پیش بروید.

مرحله 11 (در هنگام بستن گوشی): گام دوم جا زدن براکت کانکتور دکمه هوم

• نوک پهن اسپاتول را روی براکت کانکتور دکمه هوم آیفون SE قرار دهید و ضمن اعمال یک نیروی فشاری ملایم آن را روی کانکتور دکمه هوم نصب کنید.

• نکته: اگر براکت به خوبی در جایگاه خود ننشست، احتملا آن را به خوبی در شیار هادی قرار نداده‌اید. بنابراین بار دیگر براکت را برداشته و مراحل 10 و 11 را تکرار کنید.

مرحله 12: جداسازی کانکتور دکمه هوم آیفون

• نوک اسپاتول را در شکافه لبه زیرین آیفون SE تعمیری فرو کرده و مثل عکس در لبه کانکتور دکمه هوم قرار دهید و با یک نیروی نه چندان زید، کانکتور دکمه هوم آیفون SE را جدا کنید.

• نکته: در حین کار بر روی دکمه هوم یا همان تاچ آیدی آیفون SE کمال دقت را صرف کنید. اگر این قطعه و اجزای آن دچار آسیب دیدگی شوند و مجبور به تعویض دکمه هوم گوشی شوید، دکمه هوم جدید قابلیت اسکن انگشت کاربر را ارائه نخواهد کرد. اسکن انگشت کاربر فقط توسط تاچ آیدی یا دکمه هوم اورجینالی که اپل روی برد آیفون SE نصب کرده امکانپذیر است.

مرحله 13: باز کردن کتابی پنل رو و زیر آیفون SE

• به آرامی پنل روی آیفون SE را از لبه زیرین گوشی گرفته و به صورت کتابی آن را به سمت لبه فوقانی دستگاه باز کنید. دقت کنید که لبه فوقانی دو پنل نباید از هم جدا شوند چرا که با کابل های به یکدیگر متصل هستند.

• زمانی که پنل روی آیفون SE تعمیری نسبت به پنل زیر زاویه 90 درجه‌ای پیدا کرد، آن را با یک کش به ابزاری یا جسمی وصل کنید که تکیه‌گاه آن شود. ما بدین منظور از جعبه خود آیفون SE استفاده کردیم.

• نکته: فراموش نکنید که پنل رو و زیر آیفون SE تعمیری در لبه فوقانی با کابل های متعددی به یکدیگر متصل هستند، بنابراین نمی‌توانید دو پنل را در این مرحله کاملا از هم جدا نمایید.

مرحله 14: جداسازی پیچ‌های براکت کانکتور باتری

• دو پیچ 1.6 میلیمتری نگهدارنده براکت باتری آیفون SE که در عکس با رنگ قرمز نمایش داده شده‌اند را باز کنید.

مرحله 15: برداشتن براکت کانکتور باتری

• براکت کانکتور باتری آیفون SE تعمیری را از روی پنل زیر آن بر دارید.

مرحله 16: جدا کردن کانکتور باتری

• نوک اسپاتول را مثل عکس زیر کانکتور باتری آیفون SE تعمیری قرار دهید و ضمن اعمال نیرو به سمت بالا، آن را از روی برد جدا کنید.

مرحله 17: باز کردن پیچ‌های براکت بخش فوقانی آیفون SE

• پیچ 1.2 میلیمتری که در عکس با رنگ نارنجی نمایش داده شده را باز کنید.

• پیچ 1.3 میلیمتری که در عکس با رنگ زرد نمایش داده شده را باز کنید.

• پی 1.7 میلیمتری که در عکس با رنگ سبز مشخص شده را باز کنید.

• پیچ 1.7 میلیمتری که در عکس با رنگ قرمز نمایش داده شده را باز کنید. این پیچ به پیچ گوشتی آهنربایی نمی‌چسبد، بنابراین دقت کنید که پیچ مذکور بعد از باز شدن گم نشود.

• نکته: در حین باز و بسته کردن پیچ های داخل و روی برد آیفون SE نیروی زیادی به آن ها وارد نکنید، چرا که این کار ممکن است منجر به آسیب دیدن اجزای سخت افزاری گوشی شود.

مرحله 18: برداشتن براکت بخش فوقانی آیفون SE

• براکت مورد نظر را با پنس از روی پنل زیر آیفون SE بردارید تا به کانکتورهای زیر آن دسترسی پیدا کنید.

مرحله 19: جدا کردن کانکتور دوربین سلفی

• نوک پهن اسپاتول را در لبه سمت راست کانکتور دوربین سلفی آیفون SE قرار دهید و ضمن اعمال نیرو به سمت بالا، این کانکتور را از روی برد جدا کنید.

مرحله 20: جدا کردن کانکتور LCD

• کانکتور ال سی دی یا LCD آیفون SE را هم از روی برد جدا کنید.

• نکته: ممکن است بعد از تعویض دوربین سلفی آیفون SE و زمانی که گوشی را برای تست کردن روشن می‌کنید، ببینید که صفحه نمایش آن خطوط سفیدی را نشان می‌دهد یا کاملا مشکی شده است! در این شرایط احتمالا کانکتور LCD از جای خود در آمده است. برای رفع این مشکل باید کانکتور را بار دیگر روی برد نصب کنید و گوشی را ریستارت نمایید. بهترین روش ریستارت گوشی در این حالت، خارج کردن باتری و نصب مجدد آن است.

مرحله 21: جدا کردن کانکتور کابل دیجیتایزر

• لبه پهن اسپاتول را به لبه سمت راست کانکتور کابل دیجیتایزر قرار دهید و آن را از روی برد آیفون SE جدا کنید.

مرحله 22: جدا کردن کامل پنل رو و زیر

• حالا که کابل های ارتباطی دو پنل از هم جدا شده‌اند، می‌توانید دو پنل رو و زیر آیفون SE را کاملا از هم جدا کنید.

• با توجه به اینکه دوربین سلفی آیفون SE روی پنل فوقانی آن قرار دارد، بنابراین دیگر با پنل زیر گوشی کاری نخواهید داشت و سایر مراحل پروسه تعویض دوربین سلفی آیفون SE را روی پنل فوقانی آن طی می‌کنید.

مرحله 23: باز کردن پیچ های براکت اسپیکر مکالمه

• پیچ 4.0 میلیمتری که در عکس با رنگ قرمز نمایش داده شده را باز کنید.

• پیچ 2.3 میلیمتری که در عکس با رنگ نارنجی نمایش داده شده را باز کنید.

• نکته: در حین وصل کردن پیچ های براکت اسپیکر به وارد کردن صحیح پیچ ها در جایگاهشان دقت کنید. در برخی شرایط وارد کردن اشتباه پیچ ها و تقلا برای محکم کردن آن ها منجر به آسیب دیدن صفحه نمایش می‌شود.

مرحله 24: باز کردن گیره براکت اسپیکر مکالمه

• اگر پنل روی آیفون SE تعمیری را به گونه‌ای در دست خود بگیرید که مثل عکس های ضمیمه شده اسپیکر مکالمه آن رو به سمت شما باشد، در لبه زیرین و سمت چپ براکت اسپیکر یک کلیپس یا گیره خواهید دید. این گیره را با نوک پنس باز کنید.

• براکت اسپیکر مکالمه آیفون SE تعمیری را از لبه سمت راست گرفته و به آرامی به سمت لبه چپ هول دهید.

مرحله 25: برداشتن براکت اسپیکر مکالمه

• براکت اسپیکر مکالمه آیفون SE تعمیری را برداشته و کاملا از پنل زیر جدا کنید.

مرحله 26: جدا کردن اسپیکر مکالمه آیفون SE

• با استفاده از پنس دو سمت اسپیکر مکالمه آیفون SE تعمیری را گرفته و آن را به سمت بالا هول دهید. سپس اسپیکر را به سمت بالا بکشید و کاملا از روی برد جدا کنید.

• نکته: جداسازی اسپیکر مکالمه آیفون SE را حتما با پنل انجام دهید. تماس چربی دست با کنتکت های زرد رنگ زیر اسپیکر مکالمه ممکن است در کیفیت عملکرد آن ها اختلال ایجاد کند.

مرحله 27 (در هنگام بستن گوشی): قلق جا زدن اسپیکر مکالمه

• برای جا زدن اسپیکر مکالمه آیفون SE ابتدا آن را در داخل براکت یا محافظ فلزی خودش قرار دهید و سپس مجموعه را به طور یکجا در پنل روی آیفون نصب کنید.

مرحله 28: گرما دادن به لبه فوقانی پنل رو

• با استفاده از iOpener یا سشوار به لبه فوقانی پنل روی آیفون SE (مکانی که دوربین سلفی گوشی نصب شده است) گرمای ملایمی بدهید. گرما را برای مدت زمان 1 دقیقه بر روی پنل وارد کنید. دقت کنید که گرما مستقیما به اجزای سخت افزاری گوشی داده نمی‌شود و بر روی نمایشگر دستگاه اعمال خواهد شد.

مرحله 29: فرو کردن نوک پنس زیر کنتکت اسپیکر مکالمه

• به آرامی نوک پنس را دقیقا در زیر کنتکت یا همان دایره های قرمز رنگ اسپیکر مکالمه آیفون SE تعمیری فرو کنید. دقت داشته باشید که این کار باید به آرامی انجام شود.

• نکته: نوک پنس باید دقیقا در زی کنتکت اسپیکر مکالمه قرار گرفته و به سمت جلو پیش بروید، در غیر این صورت ممکن است به کابل نگهدارنده دوربین سلفی و اجزای دیگر آن از قبیل میکروفون آسیب جدی وارد شود. البته اگر قصد تعویض دوربین سلفی آیفون SE را داشته باشید، آسیب دیدن این کابل چندان برایتان حائز اهمیت نخواهد بود.

مرحله 30: جداسازی سنسور نور محیط از جایگاه

• مثل عکس، نوک اسپاتول یا پنس را در زیر محل نشستن سنسور نور محیط آیفون SE قرار داده و به آرامی آن را از جایگاهش بلند کنید. دقت کنید که سنسور نور محیط توسط یک پلاستیک مربعی شکل و یک نگهدارنده فلزی محافظت شده است. وجود این دو برای عملکرد صحیح سنسور مجاورت یا نور محیط الزامی خواهد بود. پس به آن ها آسیبی وارد نکنید.

مرحله 31: جداسازی لنز دوربین سلفی از جایگاه

• نوک پهن اسپاتول را زیر کابل دوربین سلفی قرار دهید و با اعمال نیرو به سمت بالا، کابل را تا جایی بلند کنید که لنز دوربین سلفی هم از جایگاهش بلند شود.

مرحله 32: جدا کردن کابل دوربین سلفی از روی پلیت نمایشگر

• کابل دوربین سلفی با یک چسب روی پلیت یا شیلد نمایشگر آیفون SE چسبانده شده است. با نوک پنس لبه این چسب را گرفته و به آرامی آن را از روی پلیت نمایشگر بردارید.

• نکته: به هیچ وجه برای باز کردن چسب مذکور، با نوک پنس کابل دوربین سلفی را نگیرید! حتما لبه خود چسب با بخش هایی که مربوط به کابل نیست را بگیرید.

مرحله 33: برداشتن کاور پلاستیکی میکروفون

• با نوک پنس کاور پلاستیکی میکروفون آیفون SE را از روی کابل دوربین سلفی بردارید.

مرحله 34: جداسازی چسب های روی کابل دوربین سلفی جدید

• تمام چسب های محافظ و نگهدارنده را از روی کابل دوربین سلفی جدید بردارید.

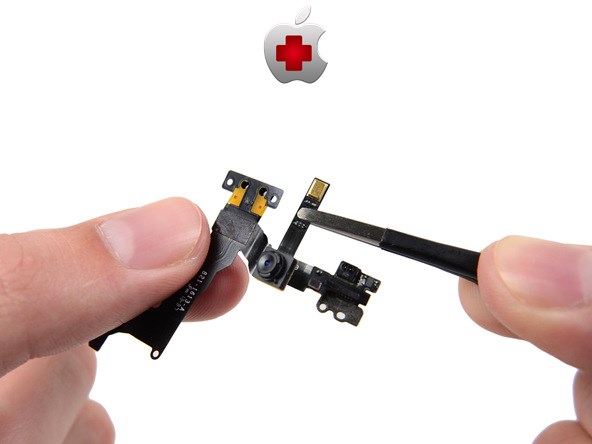

مرحله 35: تعویض دوربین سلفی گوشی آیفون SE

• حالا می‌توانید دوربین سلفی جدید را به همراه کابل و سایر متعلقاتش در آیفون SE تعمیری نصب کنید. برای راحت تر شدن کار توصیه می‌کنیم با نوک پنل کابل بخش میکروفون را خمیده کنید تا راحت تر در جایگاهش بنشیند.





به منظور بستن گوشی باید مراحلی که در این مقاله دیاگ همراه شرح داده شدند را به ترتیب از انتها به ابتدا انجام دهید.
