آموزش تعویض دوربین سلفی گوشی آیفون ۸ اپل

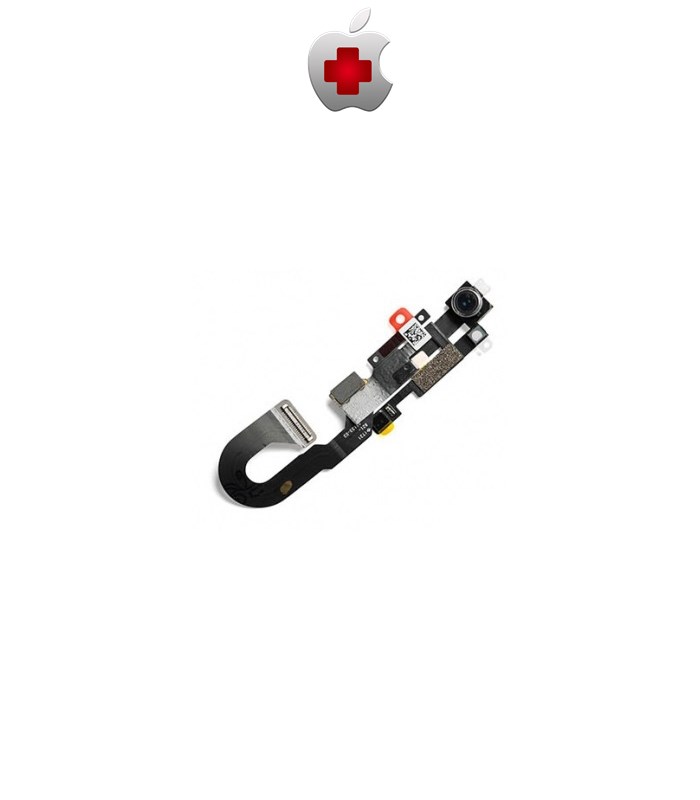

دیاگ همراه در این بخش از سلسله قسمت های تعمیرات گوشی آیفون به بررسی نکاتی در خصوص تعویض دوربین سلفی گوشی آیفون ۸ اپل می پردازد. فلت دوربین سلفی گوشی آیفون 8 اپل علاوه بر لنز دوربین سلفی این گوشی شامل قطعات دیگری از جمله میکروفون، سنسور مجاورت و سنسور نور محیط هم می‌شود. بنابراین تمام این قطعات در یک فلت مشترک تعبیه شده‌اند و برای تعویض هر یک از آن ها ملزم به تعویض فلت دوربین خواهید بود. اما واقعیت این است که در 90 درصد مواقع تعویض فلت دوربین سلفی گوشی آیفون 8 فقط برای رفع مشکلات لنز دوربین سلفی دستگاه انجام می‌شود. خوشبختانه تعویض فلت دوربین سلفی گوشی آیفون 8 اپل کار خیلی سختی نیست و طی مدت زمانی در حدود 60 الی 90 دقیقه قابل انجام خواهد بود. در ادامه این مطلب در وبسایت دیاگ همراه قصد داریم به آموزش مرحله به مرحله و تصویری نحوه تعویض فلت دوربین سلفی گوشی آیفون 8 اپل بپردازیم.

شما عزیزان می‌توانید با مراجعه به مرکز خدمات و قطعات دیاگ همراه، دوربین سلفی و تمام ابزار مورد نیاز برای انجام این تعمیر را تهیه کنید. تمام قطعاتی که در این شرکت عرضه می شوند دارای ضمانت اورجینال بودن هستند.

چنانچه در رابطه با هر یک از مراحل شرح داده شده مشکلی به وجود آمد یا سوالی داشتید، می‌توانید با مراجعه به صفحه ثبت سفارش آنلاین تعمیرات گوشی موبایل در شرکت دیاگ همراه، از آن ها راهنمایی دقیق تری بخواهید یا سفارش تعمیر و تعویض دوربین سلفی گوشی آیفون ۸ اپل خود را به ثبت برسانید و انجام تعمیرات را به کارشناسان خبره این مرکز واگذار کنید و در کوتاه ترین زمان ممکن، گوشی تعمیر شده خود را درب منزل تحویل بگیرید.



قطعات و ابزار مورد نیاز برای تعویض دوربین سلفی گوشی آیفون ۸ اپل:



مرحله 1: باز کردن پیچ های لبه زیرین قاب

• نکته: برای جلوگیری از بروز هرگونه حادثه و مشکل احتمالی توصیه می‌کنیم قبل از شروع پروسه تعویض فلت دوربین سلفی گوشی آیفون 8 اپل، شارژ باتری دستگاه را کاملا خالی کنید یا به کمتر از 25 درصد برسانید. در این شرایط پتانسیل باتری برای واکنش نشان دادن در قبال تنش های حین تعمیر دستگاه به حداقل می‌رسد.

• گوشی آیفون 8 تعمیری را خاموش کنید.

• دو پیچ 3.5 میلیمتری که در لبه زیرین قاب آیفون واقع شده‌اند را باز کنید.

مرحله 2: گرما دادن به لبه زیرین قاب

• نکته: در لبه های قاب گوشی آیفون 8 نوارها یا لاستیک های آب بندی خاصی بکار رفته‌اند که منجر به کیپ شدن قاب گوشی شده و از نفوذ آب به داخل آن جلوگیری می‌کنند. این لاستیک ها خاصیت چسبندگی بالایی دارند و ممکن است برای باز کردن قاب گوشی کمی دردسرساز شوند. با اعمال گرما به این نوارها می‌توانید خاصیت چسبندگی آن ها را کاهش دهید. دقت داشته باشید اگر می‌خواهید بعد از تعویض فلت دوربین سلفی گوشی آیفون 8 اپل، مقاومت آن در برابر نفوذ آب حفظ شود باید حتما نوارهای آب بندی جدیدی را در لبه های قاب گوشی نصب نمایید.

• با آی‌اوپنر (iOpener)، سشوار یا هیتر به لبه زیرین قاب گوشی گرما اعمال کنید. اگر از آی‌‌اوپنر استفاده می‌کنید گرما را برای مدت زمان 1 دقیقه به لبه زیرین قاب آیفون 8 تعمیری اعمال نمایید، اما اگر از سشوار استفاده می‌کنید باید گرما برای مدت زمان 2 الی 3 دقیقه به لبه زیرین قاب گوشی اعمال شود.

مرحله 3: نصب ساکشن کاپ

• ساکشن کاپ را روی صفحه نمایش آیفون 8 نصب کنید و سعی نمایید که بیشتر نزدیک به لبه زیرین قاب دستگاه باشد.

• نکته: دقت داشته باشید که ساکشن کاپ نباید روی دکمه هوم گوشی قرار بگیرد چون ممکن است در این حالت کشیدن ساکشن کاپ در مراحل بعدی به دکمه هوم آیفون آسیب بزند.

مرحله 4: شل کردن لبه زیرین قاب آیفون

• گوشی آیفون 8 تعمیری را روی میز کارتان قرار دهید و گیره ساکشن کاپ را با یک دست بگیرید و به تدریج آن را به سمت بالا بکشید. سعی کنید تمرکز نیروی کششی شما روی لبه زیرین قاب دستگاه معطوف باشد. شدت نیروی کششی را به تدریج افزایش دهید و در عین حال از جابجا شدن بدنه آیفون جلوگیری کنید. وقتی احساس کردید در لبه زیرین قاب دستگاه شکافی در خحال به وجود آمدن است، نوک پیک را به داخل این شکاف فرو ببرید.

• نکته: اگر احساس کردید لبه زیرین قاب آیفون 8 به شدت مقاومت می‌کند و با کشیدن ساکشن کاپ شکافی در این بخش ایجاد نمی‌شود، دوباره با سشوار، آی‌اوپنر یا هیتر به لبه زیرین قاب آن گرما اعمال کنید.

• پیک را در لبه زیرین قاب آیفون حرکت داده و به آن بازی نمایید تا این بخش از قاب گوشی آزاد شود و لاستیک های آب بندی آن از بین بروند.

مرحله 5: شل کردن لبه سمت چپ قاب آیفون

• پیک را از لبه زیرین قاب آیفون به لبه سمت چپ آن هدایت کنید و در این قسمت به صورت رفت و برگشت حرکت دهید تا این قسمت از قاب گوشی هم کامل شل شود.

• نکته: برای ساده‌تر شدن کار همزمان با حرکت دادت نوک پیک، خیلی آرام ساکشن کاپ را هم به سمت بالا بکشید اما از اعمال نیروی زیاد به ساکشن کاپ خودداری کنید.

مرحله 6: شل کردن لبه سمت راست قاب آیفون

• پیک را مجددا به لبه زیرین قاب گوشی هدایت کرده و از آن قسمت به لبه سمت راست آن منتقل کنید.

• پیک را به صورت رفت و برگشت در این بخش از قاب گوشی حرکت دهید تا لاستیک های آب بندی لبه سمت راست قاب آیفون 8 تعمیری هم کاملا از بین رفته و خاصیت چسبندگی خود را از دست دهند.



• نکته: به هیچ عنوان نوک پیک را بیش از حد در لبه سمت راست قاب آیفون 8 فرو نبرید چون در این قسمت از قاب گوشی کابل ها و کانکتور های حساسی نصب هستند و نوک پیک ممکن است به این کابل ها آسیب برساند. در صورت آسیب دیدن کابل های مذکور ملزم به تعویض قطعات مربوط به آن ها می‌شوید که دردسرساز خواهد بود.

مرحله 7: تست شل بودن قاب و برداشتن ساکشن کاپ

• در این بخش وضعیت عملکرد خودتان و کیفیت شل بودن سه لبه سمت راست، چپ و زیرین قاب آیفون 8 تعمیری را بررسی کنید تا در ادامه کار با مشکل رو به رو نشوید. بدین منظور کافیست گیره ساکشن کاپ را گرفته و آن را به سمت بالا بکشید تا پنل جلوی گوشی به اندازه 20 درجه از روی قاب پشت آن بلند شود. اگر قسمت هایی از سه لبه سمت راست، چپ و زیرین قاب آیفون 8 در این حالت از خود مقاومت نشان دادند، خیلی آرام با نوک پیچ این قسمت ها را شل کنید تا پنل جلوی دستگاه برای 20 درجه بلند شدن از روی قاب پشت آن هیچ مشکلی نداشته باشد.

• نکته: به هیچ عنوان در این مرحله سعی نکنید که پنل جلوی آیفون را به طور کامل از قاب پشت آن جدا نمایید، چون این دو قسمت با سیم ها و کابل های خاصی به هم متصل هستند.

• ساکشن کاپ را از روی نمایشگر گوشی جدا کنید.

مرحله 8: شل کردن لبه فوقانی قاب

• به آرامی یک پیک را از لبه های قاب آیفون به داخل شکاف بخش فوقانی آن فرو برده و در این قسمت به صورت رفت و برگشت حرکت دهید تا این قسمت از قاب گوشی هم شل و آزاد شود.

مرحله 9: بررسی شل شدن لبه فوقانی قاب

• پنل جلوی آیفون 8 را گرفته و خیلی آرام آن را به سمت عقب بکشید تا در لبه فوقانی قاب گوشی یک شکاف چند میلیمتری ایجاد شود. اگر این شکاف بدون مشکل ایجاد شد، وارد مرحله بعد شوید اما اگر احساس کردید پنل جلوی گوشی برای جدا شدن از قاب پشت در لبه فوقانی مقاومت می‌کند، با پیک باز هم این قسمت را شل نمایید.

• نکته: به هیچ عنوان در این مرحله سعی در جداسازی کامل قاب پشت و پنل جلوی آیفون 8 نداشته باشید. همچنین از کشیدن بیش از اندازه پنل جلوی آیفون اکیدا خودداری کنید.

مرحله 10: باز کردن کتابی پنل جلوی آیفون

• لبه سمت چپ پنل جلوی آیفون را به آرامی و به شکل کتابی از روی قاب پشت گوشی بلند کنید. مراقب باشید که به لبه سمت راست قاب گوشی هیچ نیروی کششی وارد نشود و این قسمت شبیه به یک لولا عمل کند. باز کردن پنل جلوی گوشی را تا جایی ادامه دهید که نسبت به قاب پشت دستگاه زاویه 90 درجه پیدا کند.

• یک جعبه یا ابزار مناسب را در پشت پنل جلوی آیفون قرار دهید تا در همان حالت 90 درجه باقی بماند.

• نکته: از آنجایی که کابل ها و کانکتور های زیادی در لبه سمت راست قاب آیفون 8 نصب هستند، بنابراین به هیچ عنوان سعی در جداسازی کامل پنل جلوی گوشی از قاب پشت آن نداشته باشید و همچنین مراقب باشید که به این بخش از قاب آیفون نیروی کششی اعمال نشود.

مرحله 11: جداسازی براکت کانکتور های نمایشگر

• دو پیچ 1.3 میلیمتری که در عکس با رنگ قرمز مشخص شده‌اند را باز کنید.

• دو پیچ 2.8 میلیمتر که در عکس با رنگ نارنجی مشخص شده‌اند را باز کنید.

• براکت کانکتور های صفحه نمایش آیفون 8 تعمیری را با پنس از روی بدنه گوشی جدا نمایید.

مرحله 12: آزاد کردن کانکتور باتری

• با قرار دادن نوک اسپاتول در زیر کانکتور باتری آیفون 8 و هول دادن آن به سمت بالا، کانکتور مذکور را از روی سوکتش آزاد کنید.

• کانکتور باتری و سیم آن را تا حد امکان از سوکتش دور کنید تا در حین انجام سایر مراحل تعمیر به طور اتفاقی روی سوکتش قرار نگیرد و انتقال انرژی انجام نشود.

مرحله 13: آزاد کردن کانکتور ال سی دی

• با نوک اسپاتول خیلی آرام کانکتور ال سی دی را هم از روی سوکتش آزاد کنید.

• نکته (مخصوص بستن گوشی): برای جا زدن کانکتور ال سی دی بعد از تعویض فلت دوربین سلفی گوشی آیفون 8 اپل به هیچ وجه به وسط کانکتور مذکور فشاری وارد نکنید. بدین منظور کانکتور را روی سوکتش قرار دهید و به یکی از سمت های آن فشار وارد کنید تا یک صدای تیک کوچک شنیده شود. سپس همین کار را برای سمت دیگر کانکتور هم تکرار کنید تا صدای تیک دوم را بشنوید. بدین صورت کانکتور ال سی دی گوشی آیفون 8 روی سوکتش نصب می‌شود.

• نکته (مخصوص بستن گوشی): در برخی شرایط ممکن است بعد از تعویض فلت دوربین سلفی گوشی آیفون 8 و روشن کردن گوشی متوجه شوید که صفحه نمایش آن عملکرد درستی ندارد. در این شرایط احتمالا کانکتور ال سی دی آیفون درست جا نخورده است. برای رفع مشکل گوشی را باز کنید و کانکتور های باتری و ال سی دی را به ترتیب آزاد نمایید. سپس کانکتور ال سی دی را به روشی که در بخش قبل گفتیم روی سوکتش جا بزنید و کانکتور باتری را هم جا بزنید. آیفون 8 اپل را ببندید و دستگاه را روشن کنید. مشاهده خواهید کرد که مشکل آن برطرف می‌شود.

مرحله 14: آزاد کردن کانکتور تاچ

• در زیر کابل کانکتور ال سی دی آیفون 8 یک کانکتور دیگر قرار دارد که کانکتور دیجیتایزر یا همان تاچ گوشی است. این کانکتور را هم با اسپاتول از روی برد باز کنید.

مرحله 15: جداسازی براکت کانکتور سنسورهای جلو

• سه پیچ 1.3 میلیمتری که در عکس اول با رنگ قرمز مشخص شده‌اند را باز کنید.

• براکت روی کانکتور سنسورهای جلوی آیفون 8 را مثل عکس دوم با پنس از آن جدا نمایید.

مرحله 16: آزاد کردن کانکتور سنسورهای جلو

• با نوک اسپاتول به آرامی کانکتور سنسورهای جلوی آیفون 8 تعمیری را از روی برد گوشی باز کنید.

مرحله 17: جداسازی پنل جلو از قاب پشت

• می‌توانید پنل جلوی گوشی آیفون 8 تعمیری را به طور کامل از قاب پشت آن جدا کنید.

• از آنجایی که هدف تعویض فلت دوربین سلفی گوشی آیفون 8 است و این فلت در لبه فوقانی پنل جلوی گوشی واقع شده، بنابراین دیگر با قاب پشت آن کاری ندارید و می‌توانید قاب پشت گوشی آیفون 8 و متعلقات آن را در گوشه امنی قرار دهید.

• نکته: اگر می‌خواهید بعد از تعویض فلت دوربین سلفی گوشی آیفون 8 همچنان مقاومت آن در برابر نفوذ مایعات و آب خوردگی حفظ شود، حتما در این مرحله توقفی داشته باشید و نوارهای آب بندی جدیدی را در لبه قاب گوشی نصب نمایید.

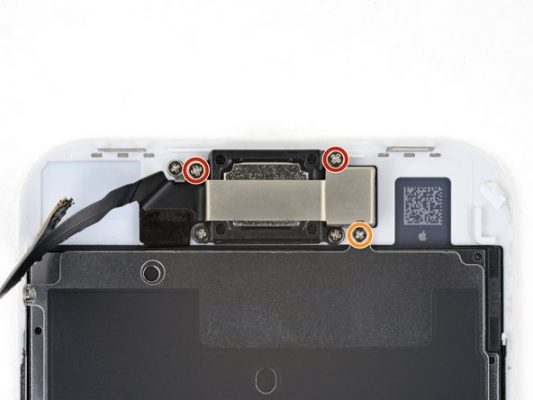

مرحله 18: باز کردن پیچ های براکت اسپیکر مکالمه

• دو پیچ 2.6 میلیمتری که در عکس با رنگ قرمز مشخص شده‌اند را باز کنید.

• پیچ 1.8 میلیمتری که در عکس با رنگ زرد مشخص شده را باز کنید.

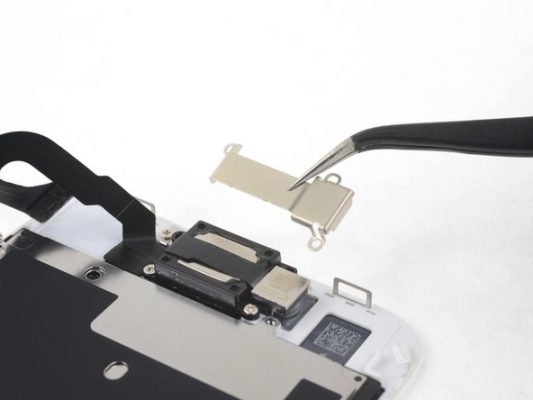

مرحله 19: جداسازی براکت اسپیکر مکالمه

• با نوک پنس براکت اسپیکر مکالمه آیفون 8 را از لبه فوقانی قاب آن جدا نمایید.

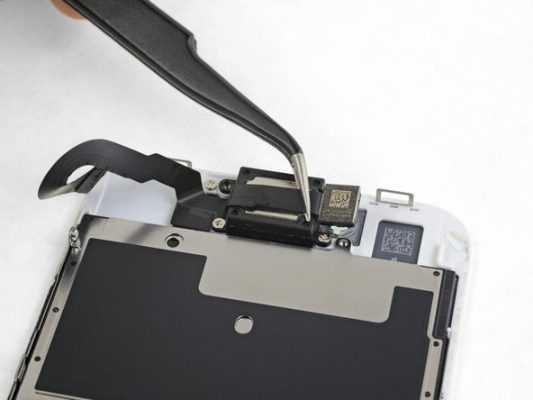

مرحله 20: کنار زدن کابل دوربین سلفی

• با نوک پنس یا با انگشتتان کابل لنز دوربین سلفی گوشی آیفون تعمیری را بگیرید و آن را به سمت چپ هدایت کنید تا از پشت اسپیکر مکالمه دستگاه کنار زده شود و دسترسی شما به اسپیکر امکان پذیر گردد.

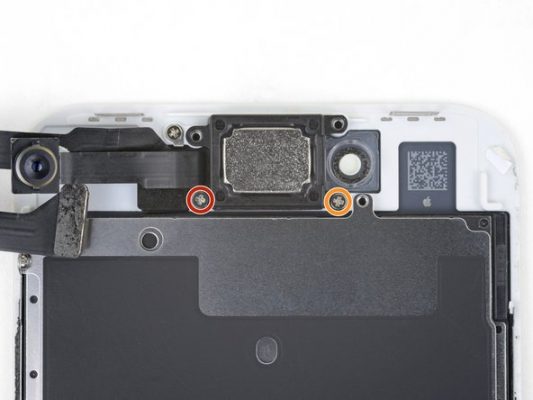

مرحله 21: باز کردن پیچ های نگهدارنده اسپیکر مکالمه

• پیچ 1.8 میلیمتری که در عکس با رنگ قرمز مشخص شده را باز کنید.

• پیچ 2.3 میلیمتری که در عکس با رنگ نارنجی مشخص شده را باز کنید.

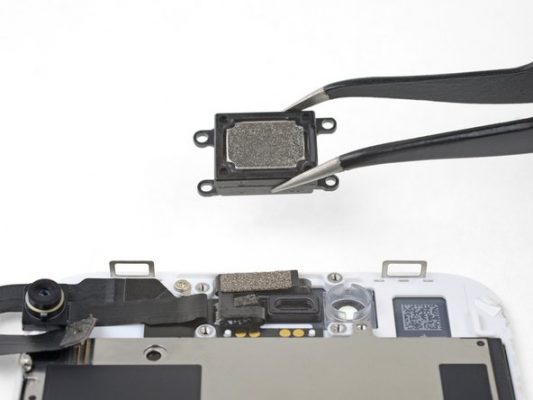

مرحله 22:  تعویض اسپیکر مکالمه گوشی آیفون 8 اپل

• با پنس اسپیکر مکالمه گوشی آیفون 8 تعمیری را از لبه فوقانی قاب گوشی جدا نمایید.

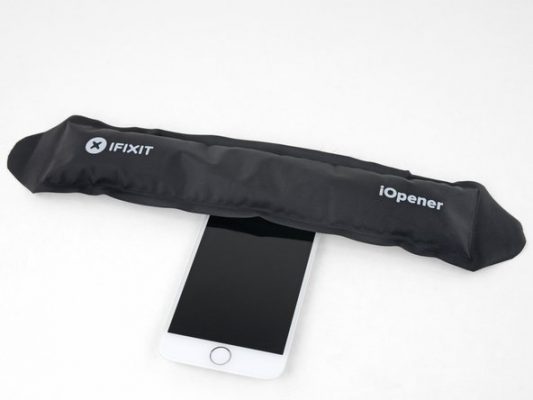

مرحله 23: اعمال گرما به لبه فوقانی قاب آیفون

• با آی‌اوپنر، سشوار یا هیتر به لبه فوقانی پنل جلوی گوشی آیفون 8 تعمیری گرمای ملایمی اعمال کنید. در نظر داشته باشید که گرما به بخش روی پنل جلوی دستگاه اعمال شود. اگر از سشوار استفاده می‌کنید 1 دقیقه گرمای نسبتا شدید کافی خواهد بود.

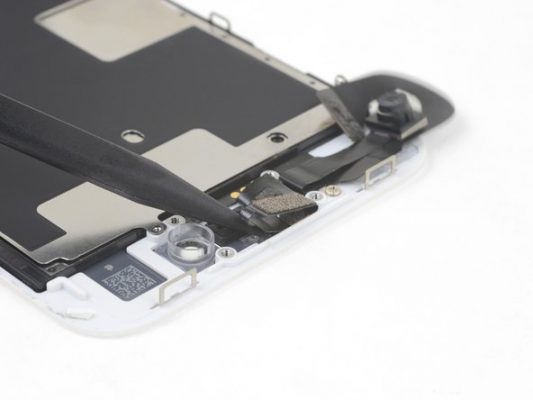

مرحله 24: آزاد کردن سنسور مجاورت

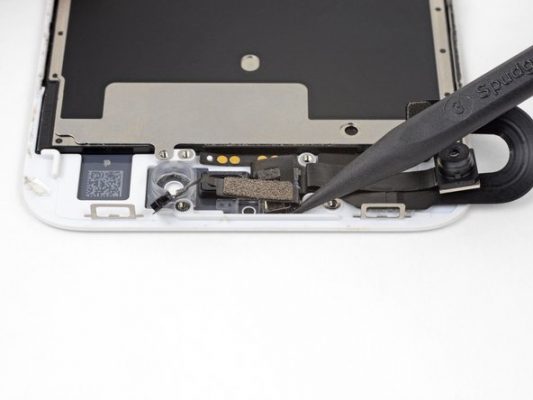

• نوک اسپاتول سر صاف را خیلی آرام مثل عکس ضمیمه شده به زیر سنسور مجاورت گوشی آیفون 8 تعمیری فرو ببرید و سعی کنید این سنسور را از روی قاب گوشی آزاد نمایید.

• نکته: در حین انجام این مرحله دقت کنید که نوک اسپاتول کاملا زیر سنسور مجاورت و سیم آن قرار گیرد، در غیر این صورت ممکن است فقط سنسور مجاورت گوشی از روی کابل آن جدا شود. در این شرایط باید سنسور را مجددا روی کابل نصب نمایید.

مرحله 25: آزاد کردن سنسور نور محیط

• خیلی آرام نوک اسپاتول سر صاف را مثل عکس از سمت دیگر به زیر کانکتور سنسور نور محیط آیفون فرو ببرید و آن را به سمت جلو هدایت کنید تا بخشی از فلت دوربین سلفی گوشی آیفون 8 کاملا از روی جایگاهش آزاد شود.

مرحله 26: آزاد کردن مابقی فلت دوربین

• نوک یک پیک را خیلی آرام از لبه سمت چپ به زیر فلت دوربین سلفی گوشی آیفون 8 اپل فرو برده و آن را به سمت جلو هدایت کنید تا فلت مذکور به طور کامل از روی قاب گوشی آزاد شود.

• نکته: اگر می‌خواهید فلت دوربین سلفی گوشی آیفون 8 بدون مشکل و کاملا سالم از گوشی جدا شود، باید در انجام این مرحله دقت بالایی صرف کنید اما اگر جداسازی سالم فلت حائز اهمیت نیست، نیازی به دقت کردن نخواهید داشت.

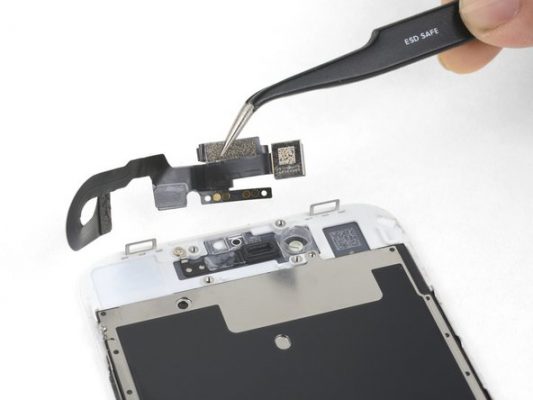

مرحله 27: تعویض فلت دوربین سلفی گوشی آیفون 8 اپل

• فلت دوربین معیوب گوشی آیفون را از لبه فوقانی پنل جلوی آن جدا کنید.

• می‌توانید تعویض فلت دوربین سلفی گوشی آیفون 8 را انجام دهید.



به منظور بستن گوشی باید مراحلی که در این مقاله دیاگ همراه شرح داده شدند را به ترتیب از انتها به ابتدا مرور و در صورت نیاز به شکل برعکس انجام دهید.



اگر برای تعویض فلت دوربین سلفی گوشی آیفون ۸ اپل خود با مشکل رو به رو شدید، می‌توانید ضمن تماس از طریق راه های ارتباطی تعیین شده، راهنمایی دقیق تری بخواهید یا از طریق صفحه ثبت سفارش آنلاین تعمیرات گوشی موبایل در سایت دیاگ همراه سفارش خود را به ثبت رسانده و انجام این تعمیر را به کارشناسان مرکز دیاگ همراه واگذار کنید و از یک تعمیر سریع، مطمئن و کم هزینه لذت ببرید.
