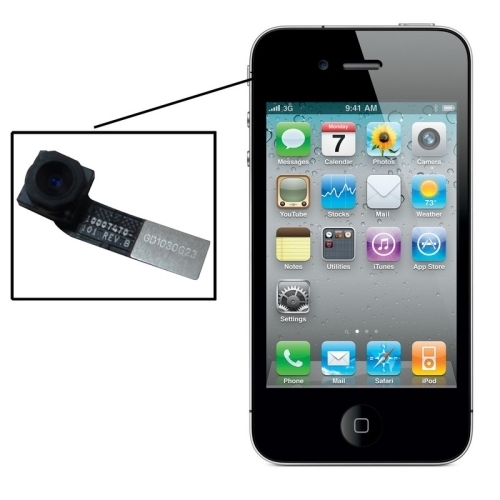

آموزش تعویض دوربین سلفی گوشی آیفون ۴ اپل

دیاگ همراه در این بخش از سلسله قسمت های تعمیرات گوشی آیفون به بررسی نکاتی در خصوص تعویض دوربین سلفی آیفون 4 می پردازد. تعویض دوربین سلفی آیفون 4 اپل شاید از تعمیرات رایج این گوشی نباشد اما در برخی شرایط ممکن است ملزم به انجام آن شوید. برای مثال اگر دوربین سلفی گوشی آیفون 4 از کار افتاده باشد یا خط و خش های زیادی روی لنز آن ایجاد شود که کیفیت عکسبرداری و ضبط ویدئوهای سلفی را کاهش دهد ملزم به تعویض دوربین سلفی گوشی آیفون 4 خواهید بود. طبق تخمین ما تعویض دوربین سلفی آیفون 4 چیزی در حدود 45 الی 90 دقیقه زمان می‌برد. در ادامه مطالب تعمیرات موبایل قصد داریم به آموزش تصویری نحوه تعویض دوربین سلفی آیفون 4 اپل بپردازیم. چنان چه در رابطه با هر یک از مراحل نام برده شده سوالی داشتید، می‌توانید ضمن تماس با کارشناسان واحد تعمیرات شرکت دیاگ همراه از آن ها راهنمایی دقیق تری بخواهید. با ما همراه باشید.





مرحله 1: باز کردن پیچ های لبه زیرین

• نکته: بهتر است قبل از اینکه پروسه تعویض دوربین سلفی آیفون 4 را آغاز کنید شارژ باتری آن را کاملا خالی کرده یا به کمتر از 25 درصد برسانید. این امر سبب می‌شود تا حساسیت باتری در برابر فشارهای حین تعمیر گوشی کاهش یابد.

• گوشی آیفون 4 تعمیری را خاموش کنید.

• دو پیچ لبه زیرین قاب گوشی آیفون 4 تعمیری را با پیچ گوشتی فیلیپس #000 باز کنید.

• نکته: ممکن است در برخی مدل های گوشی آیفون 4 دو پیچ لبه زیرین قاب گوشی از نوع Pentalobe و پنج سوء باشند. بدیهی است که در این شرایط باید از پیچ گوشتی مناسب برای باز کردن پیچ های لبه زیرین قاب گوشی آیفون 4 تعمیری استفاده شود.

مرحله 2: شل کردن درب پشت گوشی آیفون

• نکته: گوشی آیفون 4 اپل از بدنه یا قابی جداشدنی بهره می‌برد. این موضوع بدان معناست که می‌توانید خیلی راحت و بدون نیاز به هیچ ابزار خاصی از قبیل قاب باز کن، آی‌اوپنر، قاب کش و غیره درب پشت گوشی را از بدنه آن جدا کنید. این امر سبب می‌شود پروسه تعویض دوربین سلفی آیفون 4 به مراتب ساده‌تر گردد.

• گوشی آیفون 4 تعمیری را در دستتان نگه دارید و ضمن ثابت نگه داشتن بدنه اصلی گوشی، درب پشت آن را از پایین به سمت بالا هول دهید تا لبه زیرین آن کمی از بدنه گوشی آزاد شود.

مرحله 3: جداسازی درب پشت گوشی آیفون

• هول دادن درب پشت گوشی آیفون 4 تعمیری را ادامه دهید تا این بخش از قاب گوشی کاملا از بدنه آن جدا شود.

• درب پشت گوشی آیفون را در گوشه‌ای قرار داده و پروسه تعویض دوربین سلفی گوشی آیفون 4 را روی بدنه گوشی دنبال کنید.

• نکته: در اطراف درب پشت گوشی آیفون 4 کلیپس ها یا گیره های تعبیه شده که منجر به محکم شدن این بخش روی بدنه دستگاه می‌شود. در حین جداسازی درب پشت گوشی آیفون دقت کنید که آسیبی به این کلیپس ها وارد نشود.

مرحله 4: باز کردن پیچ براکت روی کانکتور باتری

• پیچ 2.5 میلیمتری که در عکس با رنگ قرمز مشخص شده و نگهدارنده براکت روی کانکتور باتری گوشی آیفون 4 است را باز کنید.

• (در صورت امکان): اگر قادر به جداسازی براکت کانکتور باتری بودید در همین مرحله این کار را انجام دهید.

• نکته: ممکن است در برخی مدل های گوشی آیفون 4، براکت روی کانکتور باتری با دو پیچ 2.5 میلیمتری محکم شده باشد، در این حالت باید هر دو پیچ را باز کنید.

مرحله 5: جداسازی براکت روی کانکتور باتری

• نوک قاب باز کن پلاستیکی یا اسپاتول را از بالا به زیر براکت روی کانکتور باتری گوشی آیفون 4 فرو برده و خیلی آرام این براکت را به سمت بالا هول دهید تا از روی کانکتور باتری آزاد شود.

• (در صورت نیاز): اگر در مرحله قبل براکت روی کانکتور باتری گوشی آیفون 4 تعمیری را از آن جدا نکردید، در این مرحله این کار را انجام دهید.

• نکته (مخصوص بستن گوشی): بعد از تعویض دوربین سلفی گوشی آیفون 4 و زمانی که می‌خواهید براکت روی کانکتور باتری را نصب کنید ابتدا لبه زیرین آن را جا زده و سپس آن را کاملا روی کانکتور باتری قرار دهید.

مرحله 6: جداسازی باتری گوشی آیفون

• نوار پلاستیکی که در سمت چپ باتری گوشی آیفون 4 واقع شده را با دست گرفته و خیلی آرام به سمت بالا بکشید تا باتری گوشی از روی بدنه آن بلند شود.

• نکته: اگر نوار پلاستیکی سمت چپ باتری پاره بود یا در حین کشیدن پاره شد نگران نباشید. می‌توانید از قاب باز کن یا اسپاتول سر صاف به منظور بلند کردن باتری از روی قاب گوشی استفاده کنید.

• باتری گوشی آیفون را از آن خارج کنید و آن را در گوشه امنی قرار دهید که تحت فشار، ضربه و غیره قرار نگیرد.

• نکته (مخصوص بستن گوشی): بعد از تعویض دوربین سلفی گوشی آیفون 4 و زمانی که نوبت به جا زدن باتری گوشی می‌رسد حتما دقت کنید که کلیپس ها وضعیت مناسبی داشته باشند و تحت فشار قرار نگیرند.

مرحله 7: جداسازی خشاب سیم کارت

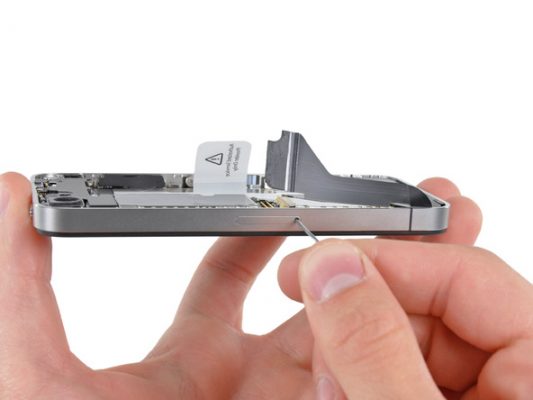

• سوزن اختصاصی که برای باز کردن خشاب سیم کارت گوشی آیفون 4 ارائه شده را در مجرایی فرو کنید که روی لبه قاب گوشی واقع شده است.

• سوزن را به سمت داخل فشار دهید تا خشاب سیم کارت گوشی آیفون 4 آزاد شده و به سمت بیرون هدایت شود.

• خشاب سیم کارت گوشی آیفون 4 تعمیری را از لبه سمت راست قاب آن خارج کنید.

مرحله 8: جداسازی براکت روی کانکتور سوکت شارژ

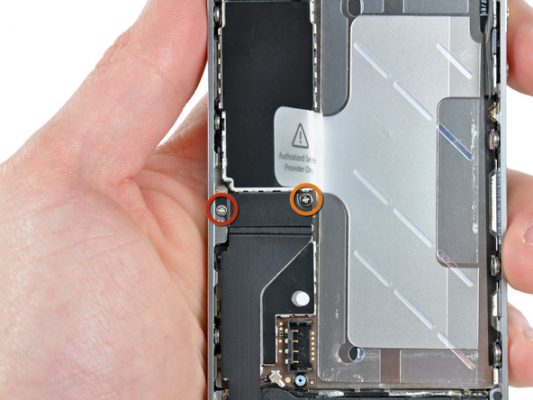

• پیچ 1.2 میلیمتری که در عکس با رنگ قرمز مشخص شده را باز کنید.

• پیچ 1.6 میلیمتری که در عکس با رنگ نارنجی مشخص است را باز کنید.

• براکت روی کانکتور سوکت شارژ گوشی آیفون 4 تعمیری را از آن جدا کنید.

مرحله 9: آزاد کردن کانکتور سوکت شارژ

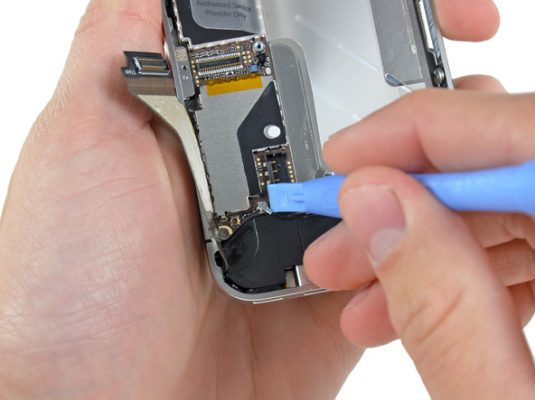

• نوک قاب باز کن را زیر سمت راست کانکتور سوکت شارژ گوشی آیفون قرار داده و خیلی آرام آن را به سمت بالا هول دهید تا سمت راست کانکتور سوکت شارژ از روی برد آزاد شود.

• نوک قاب زا کن را این بار در زیر سمت چپ کانکتور سوکت شارژ گوشی آیفون قرار داده و خیلی آرام آن را به سمت بالا هول دهید تا کانکتور مذکور کاملا از روی برد آزاد شود.

• نکته: از آنجایی که کانکتور سوکت شارژ گوشی آیفون 4 اپل بزرگ بوده و در برابر نیروی خمشی حساس است، در حین جداسازی آن از روی برد دقت کنید تا آسیبی به آن وارد نشود.

مرحله 10: آزاد کردن سیم کانکتور باتری

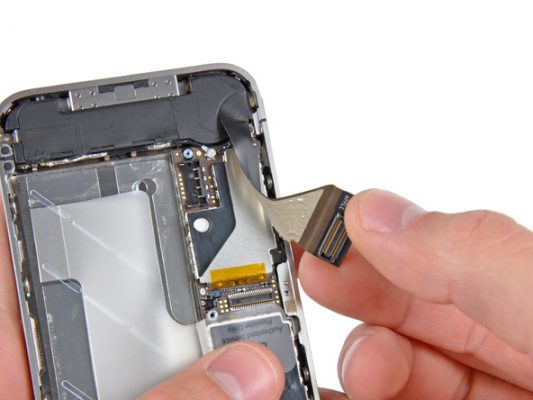

• کانکتور سوکت شارژ گوشی آیفون 4 تعمیری را با انگشت گرفته و خیلی آرام به سمت بالا بکشید تا از روی بدنه گوشی آزاد شود.

• نکته: در حین انجام این مرحله مراقب باشید که سوکت شارژ گوشی آیفون 4 و سیم آن آسیبی نبیند. اگر این سیم یا سوکتش آسیب ببیند باید با طی کردن مراحلی، مجموعه سوکت شارژ گوشی را تعویض کنید.

مرحله 11: آزاد کردن کانکتور سیم آنتن زیرین

• کانکتور سیم آنتن زیرین گوشی آیفون 4 تعمیری را با اسپاتول یا قاب باز کن از روی برد آزاد کنید.

• نکته: از آن جایی که سیم آنتن گوشی آیفون 4 و کانکتور آن بسیار ظریف هستند، مراقب باشید که آسیبی به آن ها وارد نشود.

مرحله 12: باز کردن پیچ گوشه قاب

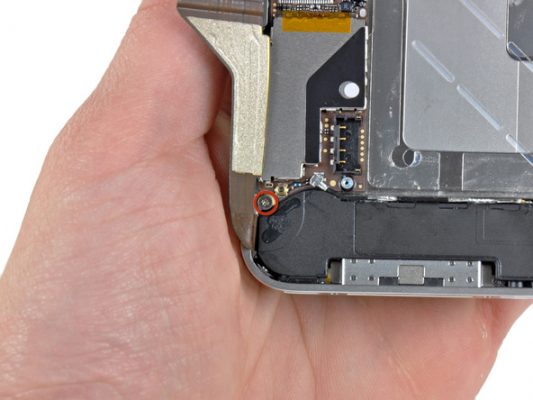

• پیچ 1.9 میلیمتری که در عکس با رنگ قرمز مشخص شده را از گوشه سمت چپ و پایین قاب گوشی آیفون 4 تعمیری باز کنید.

مرحله 13: باز کردن پیچ های بخش فوقانی قاب

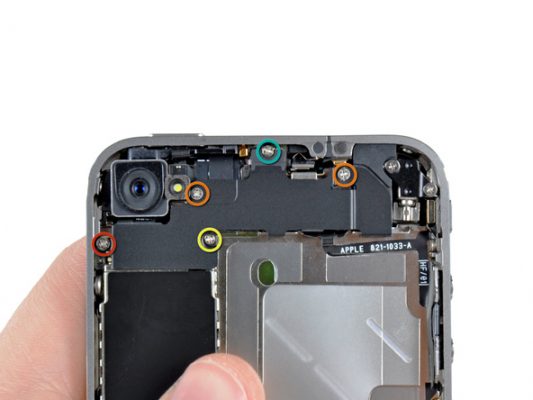

• پیچ 2.3 میلیمتری که در عکس با رنگ قرمز مشخص شده را باز کنید.

• دو پیچ 1.6 میلیمتری که در عکس با رنگ نارنجی مشخص شده‌اند را باز کنید.

• پیچ 1.4 میلیمتری که در عکس با رنگ زرد مشخص شده را باز کنید.

• پیچ 4.8 میلیمتری که در عکس با رنگ سبز مشخص شده را باز کنید.

• نکته (مخصوص بستن گوشی): حتما دقت کنید که بعد از تعویض دوربین سلفی گوشی آیفون 4 و زمانی که در حال بستن گوشی هستید، هر پیچ را در مجرای مخصوص خودش قرار دهید. اگر به این مسئله توجه نکنید ممکن است نیرویی که برای بستن پیچ ها در مجاری نادرست اعمال می‌کنید منجر به آسیب دیدن برد و دیگر قطعات سخت افزاری گوشی آیفون تعمیر شده شود.

مرحله 14: جداسازی درپوش لبه فوقانی قاب

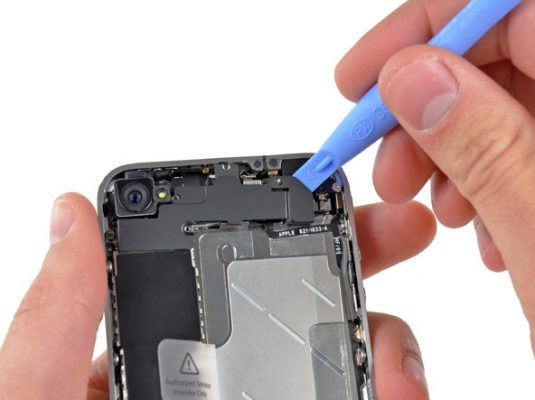

• با قرار دادن نوک قاب باز کن پلاستیکی در گوشه درپوش بخش فوقانی قاب گوشی آیفون 4 و هول دادن آن به سمت بالا، درپوش مذکور را از روی برد گوشی بلند کنید.

• درپوش مذکور را با دست گرفته و کاملا از روی قاب گوشی جدا کنید.

مرحله 15: جداسازی لنز دوربین اصلی

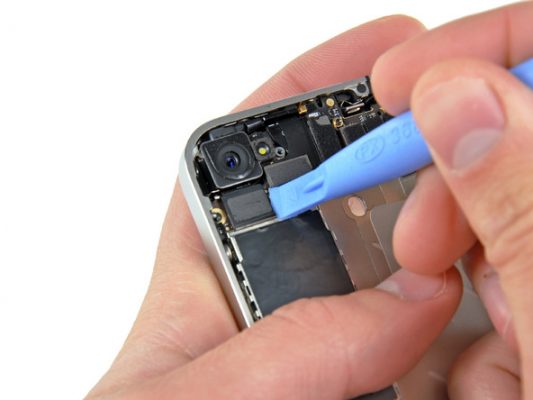

• کانکتور لنز دوربین اصلی گوشی آیفون 4 تعمیری را با قاب باز کن از روی برد گوشی آزاد کنید.

• لنز دوربین اصلی گوشی آیفون را از گوشه قاب آن جدا نمایید.

مرحله 16: باز کردن پیچ وسط قاب

• نکته: در وسط قاب گوشی آیفون 4 یک پیچ مخفی نصب است که روی آن توسط چسب خاصی پوشانده شده است.

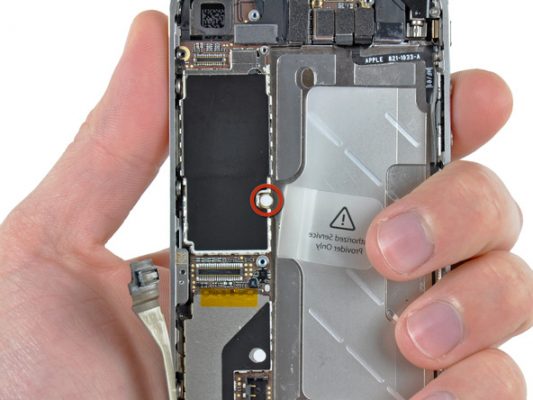

• چسب روی پیچ 2.4 میلیمتری وسط قاب گوشی آیفون 4 تعمیری که در عکس اول با رنگ قرمز مشخص شده را باز کنید.

• پیچ 2.4 میلیمتری چسب را باز نمایید.

مرحله 17: آزاد کردن کانکتورهای بخش فوقانی

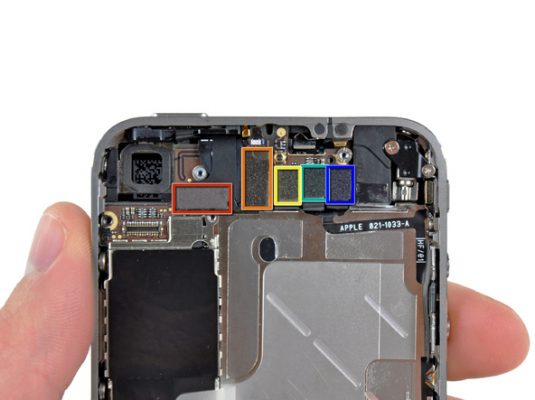

• کانکتور تاچ یا دیجیتایزر گوشی آیفون 4 تعمیری که در عکس با رنگ قرمز مشخص شده را با نوک اسپاتول یا قاب باز کن از روی برد گوشی آزاد کنید.

• کانکتور ال سی دی گوشی آیفون 4 تعمیری که در عکس با رنگ نارنجی مشخص شده را با نوک اسپاتول یا قاب باز کن از روی برد گوشی آزاد کنید.

• کانکتور مشترک دکمه ولوم و جک هدفون گوشی آیفون 4 تعمیری که در عکس با رنگ زرد مشخص شده را با نوک اسپاتول یا قاب باز کن از روی برد گوشی آزاد کنید.

• کانکتور دکمه پاور گوشی آیفون 4 تعمیری که در عکس با رنگ سبز مشخص شده را با نوک اسپاتول یا قاب باز کن از روی برد گوشی آزاد کنید.

• کانکتور دوربین سلفی گوشی آیفون 4 تعمیری که در عکس با رنگ آبی مشخص شده را با نوک اسپاتول یا قاب باز کن از روی برد گوشی آزاد کنید.

مرحله 18: باز کردن پیچ استنداف بالای قاب

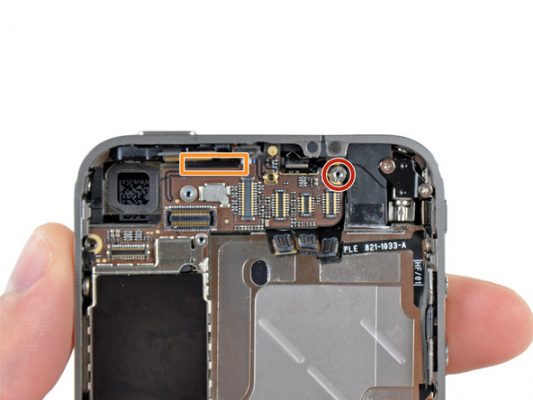

• پیچ استندافی که در عکس با رنگ قرمز مشخص شده را باز کنید.

• نکته (مخصوص بستن گوشی): بعد از تعویض دوربین سلفی گوشی آیفون 4 و زمانی که در حال بستن گوشی هستید، دقت کنید واشر لاستیکی که در عکس با رنگ نارنجی مشخص شده در جایگاهش نصب باشد، در غیر این صورت ممکن است برد گوشی آیفون به خوبی روی قاب گوشی جا نخورد.

مرحله 19: جداسازی برد گوشی آیفون

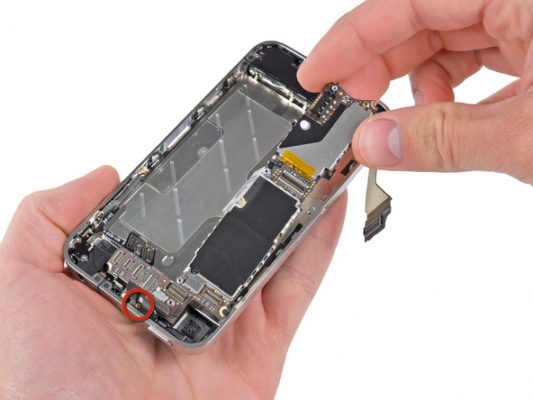

• لبه زیرین برد گوشی آیفون 4 تعمیری را با اسپاتول یا قاب باز کن از روی قاب گوشی بلند کرده و سپس آن را به سمت عقب بکشید تا برد کاملا از قاب گوشی جدا شود.

• نکته: در حین جداسازی برد گوشی آیفون 4 دقت کنید که به کلیپس طلایی رنگ زیر آن که در عکس با رنگ قرمز مشخص شده آسیبی وارد نشود.

• برد گوشی آیفون 4 را در گوشه امنی قرار داده و پروسه تعویض دوربین سلفی گوشی آیفون 4 را روی باقی مانده قاب دستگاه دنبال کنید.

مرحله 20: برداشتن براکت لنز دوربین سلفی

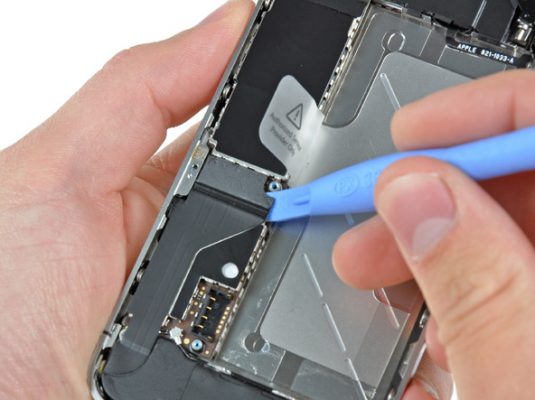

• به آرامی و با نوک قاب باز کن، براکت روی لنز دوربین سلفی گوشی آیفون 4 را از روی آن بلند کرده و کاملا از قاب گوشی جدا نمایید.

مرحله 21: تعویض دوربین سلفی گوشی آیفون 4

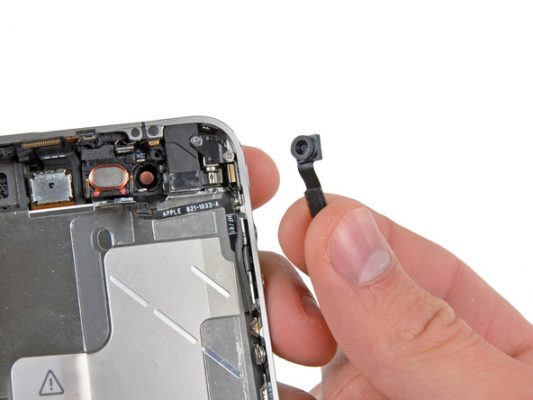

• لنز دوربین سلفی گوشی آیفون 4 تعمیری را با پنس از قاب آن جدا نمایید.





در صورت بروز هرگونه مشکل یا سوال، از طریق راه های ارتباطی با کارشناسان ما در دیاگ همراه تماس و راهنمایی و یاری بگیرید.
