آموزش تعویض دوربین سلفی یا دوربین جلوی گوشی آیفون 7 اپل

دیاگ همراه در این بخش از سلسله قسمت های تعمیرات گوشی آیفون به بررسی نکاتی در خصوص تعویض دوربین سلفی یا دوربین جلوی گوشی آیفون 7 اپل می پردازد. تعویض دوربین سلفی گوشی آیفون 7 می‌تواند بنا به دلایل مختلفی مثل خش برداشتن لنز، از کار افتادن لنز، ضربه خوردن و شکستن لنز و غیره صورت پذیرد. اگر تجربه باز کردن گوشی آیفون 7 را داشته باشید، چندان برای تعویض دوربین سلفی آن به مشکل بر نمی‌خورید، اما اگر تجربه انجام این کار را ندارید، می‌بایست در مراحل ابتدایی کار و به ویژه برای جداسازی پنل جلو و عقب گوشی آیفون بسیار دقیق عمل کنید. فراموش نکنید که این کار منجر به از بین رفتن لاستیک های آب بندی گوشی آیفون 7 و خاصیت ضد آب آن می‌شود و شما باید برای احیای مجدد این خاصیت لاستیک های آب بندی نو را در دستگاه بکار ببرید. در ادامه این مطلب در وبسایت دیاگ همراه می‌خواهیم به آموزش مرحله به مرحله نحوه تعویض دوربین سلفی یا جلوی گوشی آیفون 7 بپردازیم.



چنانچه در رابطه با هر یک از مراحل شرح داده شده مشکلی به وجود آمد یا سوالی داشتید، می‌توانید با مراجعه به صفحه ثبت سفارش آنلاین تعمیرات گوشی موبایل در شرکت دیاگ همراه، از آن ها راهنمایی دقیق تری بخواهید یا سفارش تعمیر و تعویض دوربین سلفی یا دوربین جلوی گوشی آیفون 7 اپل خود را به ثبت برسانید و انجام تعمیرات را به کارشناسان خبره این مرکز واگذار کنید و در کوتاه ترین زمان ممکن، گوشی تعمیر شده خود را درب منزل تحویل بگیرید.



قطعات اصلی مورد نیاز برای تعویض دوربین سلفی یا جلوی گوشی آیفون 7 اپل:



مرحله اول: باز کردن پیچ‌های لبه زیرین بدنه

• نکته: قبل از شروع کار حتما شارژ باتری آیفون به کمتر از 25 درصد برسانید. این کار سبب می‌شود تا ریسک مواجه شدن با حوادثی همچون آتش گرفتن و انفجار باتری در اثر ضربات ناخواسته تقلیل یابد.

• آیفون 7 مورد نظر را خاموش کنید.

• دو پیچ 3.4 میلیمتری لبه زیرین دستگاه را با استفاده از پیچ گوشتی P2 باز کنید.

مرحله دوم: شل کردن لاستیک آب بندی لبه زیرین

• با استفاده از هیتر، سشوار یا iOpener به لبه زیرین آیفون حرارت دهید. گرما یا حرارت منجر می‌شود تا لاستیک آب بندی بکار رفته در آیفون 7 کمی خاصیت چسبندگی خود را از دست دهد و دستگاه راحت تر باز شود. دقت کنید که حرارت مورد نظر باید به تدریج و به مقدار نه چندان زیاد به لبه زیرین دستگاه وارد شود و فقط بر روی خاصیت چسبندگی لاستیک های آب بندی آن تاثیر بگذارد. پس از اعمال گرمای بیش از اندازه به تمام بخش ها و قسمت های گوشی خودداری کنید.

• نکته: بعد از تعویض دوربین سلفی آیفون 7 باید لاستیک های آب بندی جدیدی را به جای لاستیک های آب بندی که در حین باز کردن دستگاه متلاشی شدند بکار ببرد. در غیر این صورت آیفون 7 تعمیر شده خاصیت ضد آب خود را از دست می‌دهد.

مرحله سوم: چسباندن ساکشن کاپ

• ساکشن کاپ را در نزدیکی دکمه هوم و بر روی نمایشگر آیفون 7 بچسبانید. ساکشن کاپ باید مثل عکس نمایش داده شده بیشتر به سمت لبه پایین دستگاه متمایل باشد. حتما دقت کنید که ساکشن کاپ بر روی دکمه هوم قرار نگیرد.

مرحله چهارم: متلاشی کردن لاستیک های آب بندی لبه زیرین

• آیفون 7 مورد نظر را بر روی میز کار قرار دهید. ساکشن کاپ را با نیروی نه چندان زیاد و یکنواخت به سمت بالا بکشید تا شکافی در لبه زیرین دستگاه و مابین دو پنل جلو و عقب آن ایجاد شود.

• به محض ایجاد شدن شیار، پیک را در آن فرو کنید. به دلیل باریک بودن (ضخامت کم) پیک این کار به راحتی انجام می‌شود. حالا سعی کنید پیک را در راستای افقی در شکاف ایجاد شده حرکت دهید تا به تدریج لاستیک آب بندی لبه زیرین آیفون 7 متلاشی شود. برای ساده تر شدن این کار می‌توانید به طور همزمان ساکشن کاپ را هم با دست دیگر خود به سمت بالا بکشید، اما از اعمال نیروی زیاد خودداری کنید چرا که ممکن است به صفحه نمایش دستگاه آسیب وارد شود. بعد از اینکه احساس کردید پیک به راحتی در شکاف لبه زیرین آیفون 7 حرکت افقی می‌کند، پیک را خارج و نوک اسپاتول یا اسپاجر را به داخل این شیار فرو کنید.

• نکته: لاستیک های آب بندی که در آیفون 7 و لبه زیرین آن بکار رفته‌اند بسیار محکم هستند و خاصیت چسبندگی بالایی دارند. برای از بین بردن آن ها عجله نکنید. بعد از اینکه اسپاتول را وارد شکاف کردید، از بالا و پایین کردن آن در لبه آیفون 7 خودداری کنید. بالا و پایین کردن اسپاتول در این مرحله یا اعمال نیروی عمودی توسط آن ممکن است منجر به آسیب دیدن قطعات داخلی آیفون 7 شده و لبه‌های زیرین دستگاه را دچار زدگی کند.

مرحله پنجم: حرکت دادن اسپاتول در راستای افقی

• اسپاتول را به آرامی و به صورت افقی در شیار ایجاد شده حرکت دهید. همچنین می‌توانید با دست دیگرتان ساکشن کاپ را هم به آرامی به سمت بالا بکشید تا به حرکت اسپاتول در شیار کمک کند. اسپاتول را کاملا از یک سمت لبه زیرین تا سمت دیگر آن بکشید. این کار را تا جایی ادامه دهید که حس کنید هیچ مقاومتی از سوی لبه آیفون برای حرکت افقی اسپاتول وجود ندارد و لاستیک های آب بندی این قسمت از بین رفته‌اند.

مرحله ششم: شل کردن لبه سمت چپ دستگاه

• بعد از اینکه لاستیک آب بندی لبه زیرین آیفون 7 خاصیت چسبندگی خود را از دست داد، به آرامی اسپاتول را به سوی لبه سمت چپ آیفون حرکت دهید و سعی کنید لاستیک آب بندی این بخش از دستگاه را هم با حرکت افقی اسپاتول از بین ببرید. در این مرحله هم می‌توانید با کشیدن ساکشن کاپ به پیشروی پروسه کمک کنید.

• نکته: به هیچ وجه در لبه سمت چپ آیفون 7 اسپاتول را بالا و پایین نکنید. این کار منجر به آسیب زدن به اجزای سخت افزاری دستگاه می‌شود. برای اعمال نیروی عمودی رو به بالا فقط از ساکشن کاپ کمک بگیرید. همچنین برای از بین بردن لاستیک آب بندی لبه سمت چپ آیفون 7 عجله نکنید و به آرامی اسپاتول را در این قسمت به صورت افقی حرکت دهید.

مرحله هفتم: شل کردن لبه سمت راست

• بعد از لاستیک های آب بندی لبه سمت چپ آیفون 7 هم خاصیت چسبندگی خود را از دست دادند، اسپاتول را از این بخش به لبه زیرین دستگاه کشیده و سپس به لبه گوشه سمت راست بدنه منتقل نمایید. سعی کنید به شیوه مشابه لاستیک های آب بندی لبه سمت راست دستگاه را هم از بین ببرید. در این مرحله هم می‌توانید مثل مرحله قبل از ساکشن کاپ برای اعمال نیروی عمودی و ساده تر شدن پروسه کمک بگیرید.

• نکته: در پایان این مرحله باید لبه های سمت راست، چپ و پایین آیفون 7 کاملا شل شده باشند و لاستیک های آب بندی این بخش ها به صورت کامل از بین رفته باشد. برای تست این موضوع کافی است که ساکشن کاپ را به سمت بالا بکشید. اگر لاستیک های آب بندی لبه چپ، راست و زیرین آیفون 7 از بین رفته باشند، دستگاه مقاومت چندانی در قبال جدا شدن پنل فوقانی از خود نشان نمی‌دهد. توجه داشته باشید که هنوز لبه فوقانی آیفون 7 را باز نکرده‌ایم. به هیچ وجه اسپاتول را در این مرحله وارد لبه فوقانی دستگاه نکنید.

مرحله هشتم: آزمایش شل بودن سه لبه آیفون

• آیفون 7 را بر روی یک سطح صاف قرار دهید. پنل زیرین آن را با دست چپ یا راست خود نگه دارید و با دست مخالفتان ساکشن کاپ را به آرامی و با نیروی یکنواخت به سمت بالا بکشید. به محض اینکه احساس کردید لبه زیرین، سمت راست و چپ آیفون کاملا بلند شده‌اند، کشیدن ساکشن کاپ را متوقف کرده و وارد مرحله بعد شوید. اگر مشاهده کردید که بخشی از لبه های سمت راست، چپ یا پایین آیفون 7 همچنان در برابر جداسازی از خود مقاومت نشان می‌دهند، با وارد کردن اسپاتول یا پیک و حرکت افقی آن ها مقاومت موجود را از بین ببرید.

• نکته: این بخش فقط آزمایشی برای مشاهده از بین رفتن کامل لاستیک های آب بندی لبه های سمت راست، چپ و زیرین آیفون 7 است، پس به هیچ عنوان در حین انجام این تست نیروی زیادی به ساکشن کاپ وارد نکنید یا سعی نکنید که کاملا پنل بالایی آیفون 7 را از پنل پشت جدا کنید. هنوز کابل‌ها و کانکتورهایی وجود دارند که پنل‌های دستگاه را به یکدیگر متصل کرده‌اند و لبه فوقانی آیفون 7 هم هنوز با لاستیک آب بندی چفت شده است.

مرحله نهم: جدا کردن ساکشن کاپ

• بعد از اینکه مطمئن شدید لاستیک های آب بندی سه لبه سمت راست، چپ و زیرین آیفون 7 از بین رفته‌اند، با استفاده از زائده‌ای که بر روی ساکشن کاپ تعبیه شده، آن را از صفحه نمایش دستگاه جدا کنید.

مرحله دهم: شل کردن لبه فوقانی آیفون 7

• در این مرحله پیک را در گوشه سمت راست و بالای بدنه آیفون قرار داده و سعی کنید به آرامی آن را وارد لبه فوقانی دستگاه کنید. بعد از ورود پیک به بخشی از لبه فوقانی دستگاه، آن را به صورت افقی حرکت دهید تا لاستیک آب بندی لبه فوقانی آیفون 7 هم خاصیت خود را از دست داده و متلاشی شود. این کار را تا جایی ادامه دهید که پیک برای حرکت کردن در لبه فوقانی آیفون 7 تقریبا با هیچ مانع داخلی مواجه نباشد.

مرحله یازدهم: باز کردن اولیه پنل رو یا بالا

• بعد از اینکه لاستیک آب بندی لبه فوقانی آیفون را هم از بین بردید، دستگاه را روی یک سطح صاف قرار داده و با دست خود پنل رو یا بالایی آن را از لبه سمت چپ باز کنید. این کار باید دقیقا مثل عکس های ضمیمه شده صورت پذیرد.

• نکته: به هیچ وجه سعی نکنید به طور کامل پنل رو (فوقانی) را از پنل زیر آیفون 7 جدا کنید، چرا که هنوز پنل فوقانی با استفاده از سیم های رابط شکننده‌ای به پنل زیرین متصل است.

مرحله دوازدهم: باز کردن پیچ های براکت باتری

• با استفاده از پیچ گوشتی سه سو Y000 چهار پیچی که در عکس نمایش داده شده‌اند را باز کنید. در این قسمت سه پیچ 1.2 میلیمتری و یک پیچ 2.4 میلیمتری وجود دارند که به ترتیب با رنگ های قرمز و نارنجی در عکس مشخص هستند.

مرحله سیزدهم: جدا کردن براکت یا محافظ کانکتور باتری

• با استفاده از پنس، براکت یا محافظ کانکتورهای باتری را جدا کنید.

مرحله چهاردهم: برداشتن کانکتور باتری

• با استفاده از نوک اسپاتول یا پنس، کانکتور باتری را جدا کنید. بدین منظور باید نوک اسپاتول را مثل عکس های ضمیمه شده زیر کانکتور قرار داده و آن را به آرامی به سمت بالا بکشید.

مرحله پانزدهم: جدا کردن کانکتور های نمایشگر

• با استفاده از نوک اسپاتول دو کانکتور صفحه نمایش که در عکس ها مشخص است را جدا کنید. این کانکتورها اتصال دهنده صفحه نمایش به مادربرد آیفون 7 هستند. برای جدا کردن این کانکتورها با دقت عمل کنید و نیروی چندان زیادی به زیر کانکتور وارد ننمایید.

• نکته: برای جا زدن مجدد کانکتورها بعد از تعویض دوربین سلفی آیفون 7 باید از یک تریک یا ترفند خاص استفاده کنید. جا زدن این کانکتورها با اعمال نیرو به بخش میانی کانکتور انجام نمی‌شود، بلکه برای جا زدن آن ها باید به دو طرفین (لبه های) کانکتور نیروی کوچکی وارد شود. بنابراین ابتدا یک سر کانکتور را در جایگاه خود روی مادربرد قرار داده و کمی فشار دهید تا صدای تیکی را بشنوید. سپس بر روی سمت دیگر کانکتور نیروی کمی وارد نمایید تا باز هم یک صدای تیک بشنوید. به این صورت کانکتور به مادربرد وصل می‌شود.

مرحله شانزدهم: جداسازی پیچ و براکت بخش سنسورها

• دو پیچ 1.3 میلیمتری که در عکس نمایش داده شده‌اند را با استفاده از پیچ گوشتی سری فیلیپس باز کنید.

• براکت موجود در این قسمت را بردارید.

مرحله هفدهم: جدا کردن کانکتور بخش سنسورها

• کانکتور بخش سنسورهای جلوی آیفون 7 را از روی مادربرد جدا کنید. بدین منظور مثل قبل نوک اسپاتول را زیر کانکتور قرار داده و به آرامی نیرویی به سمت بالا در زیر کانکتور اعمال کنید تا جدا شود.

مرحله هجدهم: جداسازی پنل فوقانی (نمایشگر)

• بعد از اینکه مراحل فوق را به ترتیب و کامل انجام دادید، می‌توانید پنل فوقانی یا نمایشگر آیفون 7 را کاملا از پنل زیر جدا کنید. اگر تمایل داشتید می‌توانید در همین مرحله لاستیک های آب بندی اطراف آیفون 7 را به پنل زیر وصل کنید تا خاصیت ضد آب بودن آن احیا شود.

مرحله نوزدهم: باز کردن پیچ های براکت اسپیکر مکالمه

• با استفاده از پیچ گوشتی فیلیپس دو پیچ 2.6 میلیمتری و یک پیچ 1.7 میلیمتری براکت اسپیکر مکالمه آیفون 7 که در عکس نمایش داده شده‌اند را باز کنید.

مرحله بیستم: جدا کردن براکت اسپیکر

• براکت اسپیکر مکالمه را بردارید.

مرحله بیست و یکم: کنار زدن دوربین سلفی و کابل آن

• کابل دوربین سلفی آیفون 7 دقیقا از روی اسپیکر مکالمه آن عبور داده می‌شود. بنابراین لازم است در این مرحله سنسور دوربین سلفی را از جای خود بردارید و کابل آن را مثل عکس های نمایش داده شده از روی اسپیکر بردارید.

• نکته: این کار را با دقت انجام دهید و مراقب باشید که هیچ آسیبی به سنسور دوربین یا سیم رابط آن وارد نشود. ضمنا در این مرحله قصد نداریم سنسور دوربین را کاملا از پنل فوقانی آیفون 7 جدا کنید.

مرحله بیست و دوم: باز کردن پیچ های نگهدارنده اسپیکر مکالمه

• پیچ های 1.9 میلیمتری (قرمز رنگ) و 2.5 میلیمتری (نارنجی) نگهدارنده اسپیکر مکالمه را باز کنید.

مرحله بیست و سوم: جدا کردن اسپیکر مکالمه

• اسپیکر مکالمه آیفون 7 را از پنل رو جدا کنید.

مرحله بیست و چهارم: جدا کردن سنسور نور محیط

• با استفاده از نوک اسپاتول سنسور نور محیط را از پنل فوقانی جدا کنید. این کار را دقیقا مشابه با عکس های ضمیمه شده انجام دهید.

مرحله بیست و پنجم: حرارت دادن به لبه فوقانی نمایشگر

• با استفاده از iOpener یا سشوار به لبه فوقانی نمایشگر آیفون و بخش سنسورهای آن گرما دهید. این کار سبب می‌شود تا خاصیت چسبی که برای نگه داشتن کابل های سنسور دوربین سلفی بکار رفته‌اند از بین برود.

مرحله بیست و ششم: جدا کردن بخش سمت راست کابل دوربین سلفی

• پنل فوقانی آیفون 7 را به گونه‌ای روی میز کار قرار دهید که لبه فوقانی آن (محلی که سنسور دوربین سلفی در آن واقع شده) مثل عکس های موجود در نزدیکی شما قرار گیرد. سپس به آرامی پیک را از گوشه سمت راست به زیر کابل سنسور دوربین سلفی فرو کنید و رو به سمت جلو حرکت نمایید. حرکت رو به جلو را تا جایی ادامه دهید که به محل نصب پیچ های اسپیکر مکالمه برسید.

مرحله بیست و هفتم: جدا کردن کامل کابل دوربین سلفی

• پیک را با کمی زاویه در زیر کابل و قسمتی که پیچ های اسپیکر مکالمه قرار دارند فرو کنید و به آرامی آن را به سمت جلو پیش ببرید تا کابل دوربین سلفی به صورت کامل جدا شود.

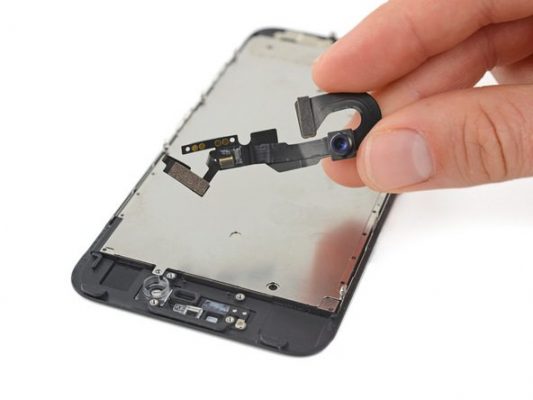

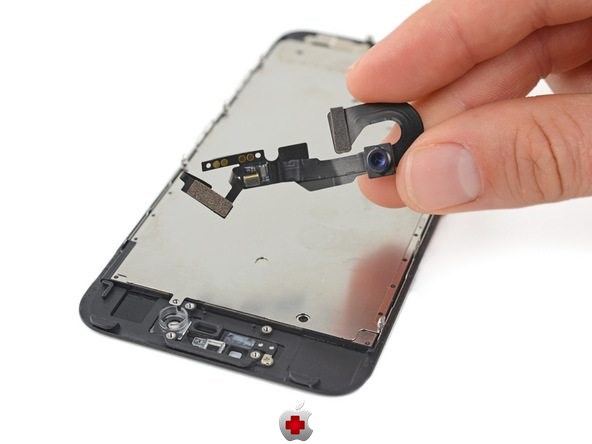

مرحله بیست و هشتم: جدا کردن دوربین سلفی

• می‌توانید دوربین سلفی را کاملا از پنل جلوی آیفون 7 بردارید و سنسور جدید را جایگزین آن کنید.





به منظور بستن گوشی باید مراحلی که در این مقاله دیاگ همراه شرح داده شدند را به ترتیب از انتها به ابتدا انجام دهید.
