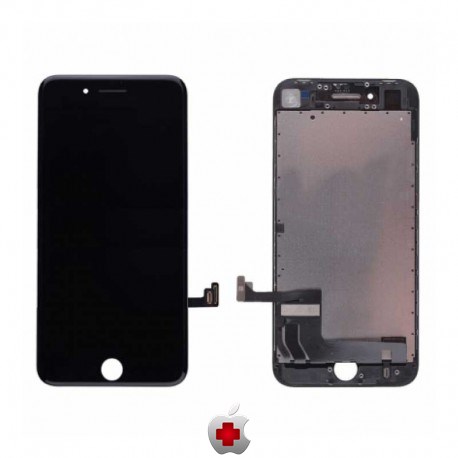

آموزش تعویض تاچ ال سی دی گوشی آیفون SE اپل

دیاگ همراه در این بخش از سلسله قسمت های تعمیرات گوشی آیفون به بررسی نکاتی در خصوص تعویض تاچ ال سی دی گوشی آیفون SE اپل می پردازد. خراب شدن ال سی دی و تاچ گوشی آیفون SE می‌تواند یکی از مشکلات آزاردهنده‌ای باشد که متاسفانه خیلی از کاربران با آن رو به رو می‌شوند. متاسفانه تعویض ال سی دی و تاچ گوشی آیفون SE خیلی کار آسانی نیست و پیچیدگی های خاص خودش را دارد. اما اگر با دقت و حوصله پیش برویم، انجام این کار غیرممکن نخواهد بود. یک تعمیرکار موبایل حرفه‌ای و با تجربه احتمالا می‌تواند تعویض ال سی دی و تاچ گوشی آیفون SE اپل را طی مدت زمانی در حدود 2 ساعت انجام دهد. در ادامه این مطلب در وبسایت دیاگ همراه می‌خواهیم به آموزش مرحله به مرحله نحوه تعویض ال سی دی و تاچ گوشی آیفون SE اپل بپردازیم.

شما عزیزان می‌توانید با مراجعه به مرکز خدمات و قطعات دیاگ همراه، تاچ ال سی دی و تمام ابزار مورد نیاز برای انجام این تعمیر را تهیه کنید. تمام قطعاتی که در این شرکت عرضه می شوند دارای ضمانت اورجینال بودن هستند.

چنانچه در رابطه با هر یک از مراحل شرح داده شده مشکلی به وجود آمد یا سوالی داشتید، می‌توانید با مراجعه به صفحه ثبت سفارش آنلاین تعمیرات گوشی موبایل در شرکت دیاگ همراه، از آن ها راهنمایی دقیق تری بخواهید یا سفارش تعمیر و تعویض تاچ ال سی دی گوشی آیفون SE اپل خود را به ثبت برسانید و انجام تعمیرات را به کارشناسان خبره این مرکز واگذار کنید و در کوتاه ترین زمان ممکن، گوشی تعمیر شده خود را درب منزل تحویل بگیرید.



قطعات و ابزار مورد نیاز برای تعویض تاچ ال سی دی گوشی آیفون SE اپل:



مرحله 1: باز کردن پیچ های لبه زیرین قاب

• نکته: پیش از اینکه پروسه تعویض ال سی دی و تاچ آیفون SE اپل را آغاز کنید، شارژ باتری آن را کاملا خالی کرده یا به کمتر از 25 درصد برسانید. انجام این کار ریسک بروز مشکلاتی همچون آتش گرفتن و انفجاری باتری در حین تعمیر را به حداقل می‌رساند.

• آیفون تعمیری را خاموش کنید.

• دو پیچ 3.9 میلیمتری که در لبه زیرین قاب آیفون SE و در کنار سوکت شارژ آن نصب هستند را باز کنید.

مرحله 2 (در صورت نیاز): چسب زدن روی ال سی دی

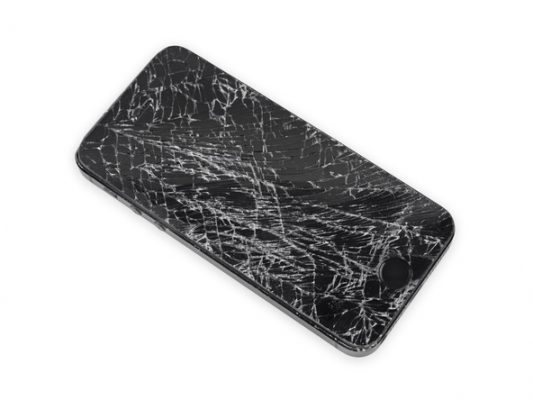

• اگر ال سی دی آیفون SE شکسته یا حتی ترک هایی بر روی آن ایجاد شده حتما با چند لایه چسب نواری پهن روی آن را بپوشانید تا یکپارچگی ال سی دی در حین جداسازی قاب گوشی حفظ شود.

مرحله 3: انتخاب روش مناسب برای باز کردن قاب آیفون

• با دو ابزار مختلف می‌توانید قاب آیفون SE را باز کنید. اگر به قاب کش (iSclack) دسترسی داشته باشید این کار با قاب کش به سادگی قابل انجام خواهد بود. در این حالت آموزش تعویض ال سی دی و تاچ آیفون SE را تا مرحله 5 انجام دهید و سپس ادامه پروسه را از مرحله 8 دنبال کنید. اما اگر به قاب کش دسترسی ندارید باید از ساکشم کاپ برای باز کردن قاب آیفون استفاده نمایید. در این حالت آموزش تعویض ال سی دی و تاچ آیفون SE را از مرحله 6 دنبال کنید.

• نکته: در حین باز کردن قاب آیفون SE و زمانی که نیروی کششی به ال سی دی آن وارد می‌شود، ممکن است فریم ال سی دی در لبه های قاب پشت گیر کند و حالتی مثل عکس اول به وجود آید. اگر این حالت به وجود آمد، مثل عکس دوم قاب باز کن را در لبه قاب گوشی فرو برده و فریم ال سی دی را به سمت داخل و بالا هول دهید تا به همراه LCD از روی قاب گوشی جدا شود.

مرحله 4 (در صورت بکارگیری قاب کش): قرار دادن آیفون در قاب کش

• دستگیره قاب کش را به هم نزدیک کنید تا دو کاپ مکنده سمت مخالف آن از هم فاصله بگیرند.

• آیفون SE تعمیری را به گونه‌ای در قاب کش قرار دهید که لبه زیرین آن در داخل قاب کش بنشیند و ال سی دی گوشی رو به سمت بالا قرار داشته باشد (حالتی مشابه با عکس دوم).

• دستگیره قاب کش را از هم باز کنید تا کاپ های مکنده سمت دیگر آن بر روی ال سی دی و قاب آیفون بچسبند.

• نکته: در این مرحله از محکم شدن کاپ های مکنده قاب کش بر روی ال سی دی و قاب پشت آیفون SE اطمینان حاصل نمایید.

مرحله 5 (در صورت بکارگیری قاب کش): جداسازی قاب آیفون

• لبه فوقانی آیفون SE که از قاب کش خارج شده را با دست به صورت مستقیم نگه دارید و با دست دیگرتان دستگیره قاب کش را با اعمال نیروی فشاری به هم نزدیک کنید.

• به تدریج نیروی فشاری روی دستگیره قاب کش را افزایش دهید تا قاب گوشی کاملا مثل عکس دوم باز شود.

• نکته: اگر احساس کردید فریم ال سی دی به قاب پشت گوشی گیر کرده و همراه ال سی دی جدا نمی‌شود، مثل توضیحاتی که در مرحله 3 دادیم، لبه های فریم را با قاب باز کن از قاب پشت آیفون رها سازید.

• نکته: در صورتی که از قاب کش برای باز کردن قاب آیفون SE استفاده کردید، پروسه تعویض ال سی دی و تاچ آیفون SE را از مرحله 8 ادامه دهید.

مرحله 6 (در صورت بکارگیری ساکشن کاپ): نصب ساکشن کاپ

• ساکشن کاپ را به گونه‌ای روی لبه زیرین صفحه نمایش آیفون تعمیری نصب کنید که روی دکمه هوم آن قرار نگیرد.

مرحله 7 (در صورت بکارگیری ساکشن کاپ): باز کردن قاب آیفون

• نکته: در انجام این مرحله باید دقت و حوصله زیادی صرف شود و به دشت مراقب باشید که ال سی دی گوشی خر نشده یا به دیگر قطعات آن آسیبی وارد نکنید. بنابراین این مرحله را به تدریج، با دقت و درست مشابه توضیحاتی که ارائه شده انجام دهید.

• آیفون SE تعمیری را روی میز کارتان قرار دهید و دستگیره ساکشن کاپ را با انگشت گرفته و آن را به سمت بالا بکشید. سعی کنید انتهای دستتان روی ال سی دی گوشی قرار گیرد و بدین ترتیب از جابجایی آن جلوگیری به عمل آورده شود.

• به تدریج شدت نیروی کششی را افزایش دهید و سعی کنید تمرکز نیروی کششی روی لبه زیرین قاب آیفون معطوف باشد. شدت نیروی کششی را تا جایی افزایش دهید که شکاف باریکی در لبه زیرین قاب آیفون تعمیری به وجود آید.

• نوک اسپاتول را در شکاف ایجاد شده فرو ببرید و به صورت رفت و برکشت حرکت دهید و به تدریج آن را به لبه های سمت راست و چپ قاب آیفون SE هدایت نمایید و این بخش های قاب گوشی را هم کامل شل کنید. برای ساده تر شدن کار می‌توانید همزمان با حرکت اسپاتول در لبه های قاب آیفون SE نیروی کششی ملایمی هم به ساکشن کاپ اعمال کنید.

• نکته: در انجام مراحل فوق عجله نکنید و مراقب باشید که ال سی دی یا همان پنل جلوی گوشی ناگهان از روی بدنه دستگاه جدا نشود. در این مرحله نباید سعی در جداسازی کامل قاب پشت و پنل جلوی آیفون SE داشته باشید.

مرحله 8: جداسازی ساکشن کاپ یا قاب کش

• اگر از قاب کش برای باز کردن قاب آیفون SE استفاده کرده بودید، گوشی را از آن خارج کنید. اگر از ساکشن کاپ برای انجام این کار استفاده کرده بودید، ساکشن کاپ را از روی ال سی دی آیفون بردارید.

• نکته: به هیچ وجه سعی نکنید که قاب پشت و پنل جلوی آیفون SE را در این مرحله از هم جدا کنید.

مرحله 9: جداسازی براکت کانکتور دکمه هوم

• لبه زیرین آیفون SE اپل را مثل عکس ضمیمه شده به اندازه 45 درجه باز کنید و با نوک پنس براکت روی کانکتور تاچ آیدی گوشی را بردارید.دقت داشته باشید که این براکت به صورت ریلی از جایگاهش خارج می‌شود. برای خارج کردن آن کافیست لبه سمت راست براکت را به سمت چپ هدایت کنید و سپس آن را با پنس گرفته و به سمت خود بکشید تا از روی ریلش جدا شود.

• نکته: در حین انجام این مرحله دقت کنید که فاصله مابین دو پنل جلو و قاب پشت آیفون زیاد نشود چون این مسئله می‌تواند به سیم دکمه هوم گوشی آسیب بزند. اگر سیم دکمه هوم آیفون SE پاره شود، دچار دردسر خواهید شد چون حتی با تعویض دکمه هوم هم قابلیت اسکن انگشت گوشی کار نخواهد کرد.

• نکته: ادامه پروسه تعویض ال سی دی و تاچ آیفون SE را از مرحله 12 دنبال کنید.

مرحله 10 (مخصوص بستن گوشی): قرار دادن براکت تاچ آیدی در ریل مخصوصش

• نکته: بعد از تعویض ال سی دی و تاچ آیفون SE و زمانی که نوبت به جا زدن براکت کانکتور دکمه هوم می‌رسد، نباید هیچ فشار کنترل نشده‌ای به براکت وارد کنید بلکه باید از یک ترفند خاص برای جا زدن آن استفاده نمایید که در این مرحله و مرحله بعد آن را شرح می‌دهیم.

• براکت کانکتور دکمه هوم را به گونه‌ای با پنس بگیرید که دو لبه عرضی آن با دو سمت پنس گرفته شوند و لبه فوقانی و طولی آن رو به سمت بالا خم باشد (دقیقا مثل حالتی که در عکس اول مشخص است).

• لبه فوقانی و طولی براکت را در شیاری قرار دهید که برای جا زدن براکت کانکتور دکمه هوم تعبیه شده است.

• براکت را به سمت راست هدایت نمایید. مشاهده خواهید کرد که براکت خیلی راحت و به صورت ریلی به سمت راست هدایت می‌شود.

مرحله 11 (مخصوص بستن گوشی): جا زدن براکت کانکتور تاچ آیدی

• براکت کانکتور دکمه هوم یا تاچ آیدی آیفون SE را به مست پایین هول دهید تا روی جایگاهش سوار شود.

مرحله 12: آزاد کردن کانکتور تاچ آیدی

• در همان حالتی که لبه زیرین قاب آیفون SE را با زاویه 45 درجه نگه داشته‌اید، نوک اسپاتول را در لبه سمت چپ کانکتور تاچ آیدی قرار داده و آن را به سمت راست هدایت کنید تا از روی سوکتش آزاد شود.

• نکته: به هیچ عنوان بعد از آزاد کردن کانکتور تاچ آیدی آیفون SE سعی نکنید که پنل جلو و قاب پشت آن را کاملا از هم جدا نمایید.

مرحله 13: بستن عمودی پنل جلوی آیفون

• پنل جلوی آیفون SE را با دست گرفته و به میزان 90 درجه از روی قاب پشت آن بلند کنید تا حالتی عمودی مابین پنل جلو و قاب پشت گوشی به وجود آید. در همین حالت پنل جلوی آیفون را با یک کش به جعبه یا قوطی مناسبی متصل نمایید تا جابجا نشود.

• نکته: در حین انجام این مرحله مراقب باشید که به سیم های لبه فوقانی قاب آیفون SE نیروی کششی وارد نشود چون این سیم ها مربوط به کابل تاچ و ال سی دی و سنسور های جلوی گوشی هستند و در صورتی که آسیب ببینند ممکن است دچار مشکل شوید.

مرحله 14: باز کردن پیچ های کانکتور باتری

• دو پیچ 1.6 میلیمتری که در عکس با رنگ قرمز مشخص شده‌اند را باز کنید.

مرحله 15: جداسازی براکت کانکتور باتری

• براکت کانکتور باتری آیفون اس ای تعمیری را با پنس از روی برد جدا نمایید.

مرحله 16: آزاد کردن کانکتور باتری

• نوک اسپاتول سر صاف را زیر کانکتور باتری آیفون SE تعمیری قرار دهید و آن را به سمت بالا هدایت کنید تا از روی سوکتش آزاد شود.

مرحله 17: باز کردن پیچ های براکت کانکتور ال سی دی و سنسورهای جلو

• پیچ 1.7 میلیمتری که در عکس با رنگ قرمز نشان داده شده را باز کنید.

• پیچ 1.2 میلیمتری که در عکس با رنگ نارنجی مشخص شده را باز کنید.

• پیچ 1.3 میلیمتری که در عکس با رنگ زرد نشان داده شده را باز کنید.

• پیچ 1.7 میلیمتری که در عکس با رنگ سبز نشان داده شده را باز کنید.

• نکته: در حین باز و بسته کردن پیچ های این قسمت مراقب باشید که فشار زیادی به آن ها اعمال نکنید و حتی از محکم بستن پیچ ها هم خودداری کنید، چون این نیرو و فشار می‌تواند مستقیما به برد دستگاه وارد شده و به آن آسیب بزند.

مرحله 18: جداسازی براکت کانکتور ال سی دی و سنسور های جلو

• براکت کانکتور ال سی دی و سنسور های جلوی آیفون SE را با پنس از گوشه سمت راست و فوقانی برد گوشی جدا کنید.

مرحله 19: آزاد  کردن کانکتور دوربین سلفی و سنسور های جلو

• نوک اسپاتول سر صاف را در لبه سمت راست کانکتور دوربین سلفی و سنسورهای جلوی آیفون SE قرار دهید و آن را به سمت بالا هدایت کنید تا از روی سوکتش آزاد شود.

مرحله 20: آزاد کردن کانکتور ال سی دی

• نوک اسپاتول سر صاف را زیر کانکتور ال سی دی آیفون SE قرار داده و آن را به سمت بالا هول دهید تا از روی سوکتش آزاد شود.

• نکته: بعد از اینکه تعویض ال سی دی و تاچ آیفون SE را انجام دادید و نوبت به جا زدن کانکتور ال سی دی جدید رسید، ابتدا از متصل نبودن کانکتور باتری اطمینان حاصل کنید و سپس کانکتور LCD را جا بزنید. در غیر این صورت ممکن است در عملکرد ال سی دی اختلال ایجاد شود و دوباره مجبور با باز کردن آیفون شوید.

مرحله 22: جداسازی قاب پشت و پنل جلوی آیفون

• می‌توانید قاب پشت آیفون SE را به طور کامل از پنل جلوی آن جدا کنید. از آنجایی که قرار است ال سی دی گوشی تعویض شود، بنابراین دیگر به قاب پشت آن کاری ندارید و پروسه تعویض ال سی دی و تاچ آیفون SE را روی پنل جلوی آن دنبال می‌کنید.

مرحله 23: باز کردن پیچ براکت اسپیکر مکالمه

• پیچ 4 میلیمتری که در عکس با رنگ قرمز مشخص شده را باز کنید

• پیچ 2.3 میلیمتری که در عکس با رنگ نارنجی مشخص شده را از لبه فوقانی پنل جلوی گوشی باز کنید.

مرحله 24: خارج کردن براکت اسپیکر مکالمه از ریل

• پنل جلوی گوشی را به صورت برعکس در دستتان بگیرید. ابتدا مثل عکس اول لبه سمت چپ براکت اسپیکر مکالمه آیفون SE را به سمت بالا هول دهید تا کمی آزاد شود. سپس آن را از سمت راست به سمت چپ (به گونه‌ای که در عکس دوم و سوم نشان داده شده) هدایت کنید تا براکت مذکور از ریل خودش خارج شود.

مرحله 25: جداسازی براکت اسپیکر مکالمه

• براکت اسپیکر مکالمه آیفون SE تعمیری را با پنس گرفته و به طور کامل از روی اسپیکر جدا نمایید.

مرحله 26: جداسازی اسپیکر مکالمه

• دو لبه اسپیکر مکالمه آیفون SE را مثل عکس اول با پنس بگیرید و آن را به سمت داخل قاب گوشی هول دهید تا به حالت ریلی از لبه قاب گوشی خارج شود.

• اسپیکر را در گوشه‌ای قرار دهید که گم نشود یا با مایعات در تماس نباشد.

مرحله  27 (مخصوص بستن گوشی): جا زدن اسپیکر مکالمه

• بعد از تعویض ال سی دی و تاچ آیفون SE و زمانی که قصد جا زدن اسپیکر مکالمه را دارید، ابتدا آن را در داخل براکتش قرار دهید و سپس براکت را از لبه سمت چپ وارد شیار اختصاصی خودش کنید و آن را به صورت ریلی به سمت چپ حرکت دهید تا کاملا روی جایگاهش سوار شود.

مرحله 28: اعمال گرما به فلت دوربین و سنسور های جلو

• با سشوار، آی‌اوپنر یا هیتر به فلت دوربین سلفی و سنسور های جلوی آیفون SE تعمیری گرمای ملایمی وارد کنید تا این فلت کمی خاصیت چسبندگی خود را از دست دهید.

مرحله 29: فرو بردن پنس به زیر فلت دوربین

• نوک پنس را به شیوه‌ای که در عکس نشان داده شده به زیر فلت دوربین و سنسورهای جلوی آیفون SE تعمیری هدایت کنید.

مرحله 30: آزاد کردن لبه سمت راست فلت دوربین

• به آرامی و با احتیاط لبه سمت راست فلت دوربین و سنسورهای جلوی آیفون SE را به سمت بالا هول دهید تا از روی پنل گوشی آزاد شود.

• نکته: در حین جداسازی فلت دوربین و سنسورهای جلوی آیفون SE باید خیلی مراقب باشید که این قطعه آسیب نبیند و دچار مشکل نشود. در صورتی که قطعه مذکور آسیب ببند ملزم به تعویض آن خواهید شد.

مرحله 31: آزاد کردن بخش اصلی فلت دوربین

• بخش اصلی فلت دوربین گوشی را تا وسط های قاب به سمت بالا هول دهید تا مثل عکس ضمیمه شده از روی پنل جلوی دستگاه بلند شود.

مرحله 32: جداسازی کامل فلت دوربین و سنسورهای جلو

• با پنس لبه سمت چپ فلت دوربین و سنسورهای جلوی آیفون SE را گرفته و آن را به سمت بالا بکشید تا چسب آن از روی پلیت محافظ ال سی دی آزاد شود.

• فلت دوربین و سنسورهای جلوی iPhone SE تعمیری را به طور کامل از پنل جلوی دستگاه جدا نمایید و آن را در بخش امنی قرار دهید.

مرحله 33: باز کردن پیچ براکت دکمه هوم

• پیچ اختصاصی که در عکس اول نشان داده شده را از لبه زیرین پنل جلوی آیفون SE جدا کنید.

مرحله 34: کنار زدن سیم دکمه هوم

• نوک اسپاتول سر صاف را پشت سیم دکمه هوم آیفون SE قرار دهید و آن را به سمت پایین هدایت کنید تا از مسیر براکت دکمه هوم جدا شود.

مرحله 35: باز کردن پیچ های براکت دکمه هوم

• دو پیچ 1.4 میلیمتری که در عکس با رنگ قرمز مشخص شده را باز کنید.

مرحله 36: جداسازی براکت دکمه هوم

• براکت دکمه هوم را با پنس از روی آن جدا کنید.

مرحله 37: آزاد کردن سیم دکمه هوم از پنل جلو

• نوک اسپاتول یا پیک را به آرامی از سمت راست به زیر سیم دکمه هوم فرو برده و آن را از روی پنل گوشی آزاد نمایید.

• نکته: اگر احساس کردید سیم دکمه هوم مقاومت می‌کند و احتمال پارگی آن وجود دارد، با سشوار یا هیتر کمی به آن گرما بدهید.

مرحله 38: شل کردن دکمه هوم از روی جایگاهش

• انگشت خود را از خارج قاب بر روی دکمه هوم آیفون SE تعمیری قرار داده و به آرامی آن را به سمت داخل هول دهید تا کمی از روی جایگاهش آزاد شده و لاستیک های آب بندی آن آزاد شوند.

مرحله 39: آزاد کردن لبه فوقانی دکمه هوم

• نوک اسپاتول سر صاف را از لبه فوقانی به زیر دکمه هوم آیفون SE فرو برده و آن را به سمت پایین هدایت کنید تا لبه فوقانی آن از روی جایگاهش بلند شود.

• نکته: مراقب باشید که به لاستیک های اطراف دکمه هوم آسیبی وارد نشود. اگر این لاستیک ها آسیب ببینند ملزم به تعویض آن ها خواهید شد.

مرحله 40: جداسازی دکمه هوم یا تاچ آیدی

• تاچ آیدی یا همان دکمه هوم آیفون SE را از لبه زیرین پنل جلوی آیفون SE جدا نمایید.

مرحله 41: باز کردن پیچ گوشه پلیت ال سی دی

• پیچ 2.7 میلیمتری که در عکس با رنگ قرمز مشخص شده را باز کنید.

مرحله 42: باز کردن پیچ های لبه پلیت ال سی دی

• چهار پیچ 1.2 میلیمتری که در لبه های پنل جلوی گوشی نصب شده و منجر به اتصال پلیت ال سی دی به فریم می‌شود را باز کنید.

مرحله 43: تعویض ال سی دی و تاچ گوشی آیفون SE

• پلیت محافظ ال سی دی گوشی آیفون را از پشت آن بردارید.

• می‌توانید تعویض ال سی دی و تاچ گوشی آیفون SE را انجام دهید.



به منظور بستن گوشی باید مراحلی که در این مقاله دیاگ همراه شرح داده شدند را به ترتیب از انتها به ابتدا انجام دهید.



اگر برای تعویض ال سی دی و تاچ گوشی آیفون SE خود با مشکل رو به رو شدید، می‌توانید ضمن تماس از طریق راه های ارتباطی تعیین شده، راهنمایی دقیق تری بخواهید یا از طریق صفحه ثبت سفارش آنلاین تعمیرات گوشی موبایل در سایت دیاگ همراه سفارش خود را به ثبت رسانده و انجام این تعمیر را به کارشناسان مرکز دیاگ همراه واگذار کنید و از یک تعمیر سریع، مطمئن و کم هزینه لذت ببرید.
