آموزش تعویض تاچ ال سی دی گوشی آیفون 7 پلاس اپل

دیاگ همراه در این بخش از سلسله قسمت های تعمیرات گوشی آیفون به بررسی نکاتی در خصوص تعویض تاچ ال سی دی گوشی آیفون 7 پلاس اپل می پردازد. این احتمال وجود دارد که در برخی شرایط مجبور به تعویض نمایشگر گوشی آیفون 7 پلاس شوید. تعویض نمایشگر یا صفحه نمایش بدان معناست که پنل روی گوشی کاملا تعویض شود، البته فقط تاچ آیدی (Touch ID) گوشی آیفون نباید تعویض گردد، چون اگر تاچ آیدی جدیدی به گوشی آیفون اضافه کنید کارایی لازم را ارائه نخواهد کرد. در نظر داشته باشید که تعویض نمایشگر گوشی آیفون 7 پلاس با تعویض تاچ ال سی دی آن تفاوت دارد. فراموش نکنید که برای باز کردن گوشی آیفون 7 پلاس لازم است لاستیک های آب بندی لبه های بدنه آن را از بین ببرید که این کار منجر به از دست رفتن خاصیت ضد آب گوشی می‌شود. پس حتما بعد از تعمیر گوشی باید یک لاستیک آب بندی جدید را در آن نصب کنید تا خاصیت ضد آب گوشی آیفون 7 پلاس احیاء شود. در ادامه این مطلب در وبسایت دیاگ همراه می‌خواهیم به آموزش مرحله به مرحله و تصویری نحوه تعویض تاچ ال سی دی گوشی آیفون 7 پلاس بپردازیم.



چنانچه در رابطه با هر یک از مراحل شرح داده شده مشکلی به وجود آمد یا سوالی داشتید، می‌توانید با مراجعه به صفحه ثبت سفارش آنلاین تعمیرات گوشی موبایل در شرکت دیاگ همراه، از آن ها راهنمایی دقیق تری بخواهید یا سفارش تعمیر و تعویض تاچ ال سی دی گوشی آیفون 7 پلاس اپل خود را به ثبت برسانید و انجام تعمیرات را به کارشناسان خبره این مرکز واگذار کنید و در کوتاه ترین زمان ممکن، گوشی تعمیر شده خود را درب منزل تحویل بگیرید.



قطعات اصلی مورد نیاز برای تعویض تاچ ال سی دی گوشی آیفون 7 پلاس اپل:



مرحله 1: باز کردن پیچ های لبه زیرین

• نکته: قبل از اینکه تعمیر گوشی را آغاز کنید، بهتر است شارژ باتری آن را خالی کرده و حداقل به کمتر از 25 درصد برسانید. هرچه شارژ باتری کمتر باشد، پتانسیل آن برای آتش گرفتن و انفجار در اثر وارد شدن ضربه به آن کاهش پیدا می‌کند.

• آیفون 7 پلاس تعمیری را خاموش کنید.

• دو پیچ 3.4 میلیمتری که در لبه زیرین آیفون نصب هستند را باز کنید.

مرحله 2: گرمادهی به لبه زیرین

• برای اینکه باز کردن آیفون 7 پلاس را آسان تر کنید، لبه زیرین آن را با استفاده از iOpener یا سشوار گرم کنید. گرما را به صورت ملایم و برای مدت زمان 1 دقیقه به این بخش از بدنه گوشی اعمال نمایید تا خاصیت چسبندگی لاستیک آب بندی این بخش از بدنه دستگاه تا حدی تضعیف شود.

مرحله 3: اتصال ساکشن کاپ

• ساکشن کاپ را به گونه‌ای روی نمایشگر آیفون 7 پلاس تعمیری بچسبانید که بیشتر نزدیک به لبه زیرین (دکمه هوم) باشد.

• نکته: دقت کنید که ساکشن کاپ نباید با دکمه هوم آیفون تماس داشته باشد.

مرحله 4: باز کردن قاب آیفون از لبه زیرین

• آیفون 7 پلاس را روی میز کارتان قرار دهید و ساکشن کاپ را به گونه‌ای بکشید که تمرکز نیرو بر روی لبه زیرین گوشی باشد. به محض اینکه شکافی مابین دو پنل رو و زیر آیفون در لبه زیرین آن ایجاد شد، نوک اسپاتول را در آن شکاف فرو ببرید.

• نکته: اگر با کشیدن ساکشن کاپ هیچ شکافی در لبه زیرین آیفون 7 پلاس تعمیری ایجاد نشد، بار دیگر به آن گرما بدهید و این کار را تکرار کنید.

• بعد از وارد کردن نوک اسپاتول به درون شکاف لبه زیرین گوشی، به آرامی آن را به صورت افقی حرکت دهید. برای ساده تر شدن کار نیروی کمی هم توسط ساکشن کاپ به لبه زیرین گوشی وارد کنید. در نهایت نوک اسپاتول را به وسط پنل زیرین آورده و با یک چرخش 90 درجه‌ای این بخش از قاب گوشی را کاملا آماده باز شدن کنید.

• نکته: در تمام مراحل کار از فرو کردن بیش از اندازه نوک اسپاتول در شکاف لبه های آیفون 7 پلاس خودداری کنید و تا حد امکان نوک اسپاتول را بالا و پایین نکنید.

مرحله 5: باز کردن قاب آیفون در لبه سمت چپ

• حالا نوک اسپاتول را به سمت لبه چپ آیفون 7 پلاس تعمیری هدایت کنید. ضمن بازی کردن افقی با اسپاتول لاستیک آب بندی لبه سمت چپ گوشی را هم از بین ببرید. برای ساده تر شدن کار می‌توانید به طور همزمان ساکشن کاپ با نیروی بسیار ملایم و تمرکز بر روی لبه سمت چپ گوشی بکشید.

• نکته: از بالا و پایین کردن نوک اسپاتول و فرو کردن بیش از اندازه آن در شکاف ایجاد شده خودداری کنید.

مرحله 6: باز کردن قاب آیفون در لبه سمت راست

• بعد از شل شدن لبه سمت چپ، نوک اسپاتول را به لبه زیرین و از آنجا به لبه سمت راست هدایت کنید. دقیقا مثل حالت قبل، لاستیک آب بندی لبه سمت راست آیفون 7 پلاس تعمیری را هم از بین برده و آن را آماده باز شدن کنید. در پایان این مرحله باید سه لبه گوشی کاملا آماده باز شدن باشند.

• نکته: از بالا و پایین کردن نوک اسپاتول و فرو کردن بیش از اندازه آن در شکاف ایجاد شده خودداری کنید.

مرحله 7: تست کیفیت کار

• برای اینکه کیفیت کار خود را بررسی کنید و نقص های احتمالی آن را از بین ببرید، آیفون 7 پلاس تعمیری را روی میز کار قرار داده و به آرامی با دستتان پنل روی گوشی را با تمرکز نیرو بر روی لبه زیرین آن، کمی بلند کنید. در این شرایط پنل رو باید بدون هیچ مقاومتی از جانب لبه های زیرین، راست و چپ آماده جدا شدن از پنل زیر باشد. اگر در بخش هایی از این سه قسمت مقاومتی از جانبی لاستیک های آب بندی احساس کردید، با نوک اسپاتول یا پیک لاستیک آن بخش را از بین ببرید.

• نکته: به هیچ وجه سعی نکنید دو پنل رو و زیر آیفون را در این مرحله کاملا جدا کنید. از اعمال نیروی کششی بیش از اندازه به پنل رو خودداری کنید و به هیچ وجه زاویه‌ای بیشتر از 30 درجه مابین پنل رو و زیر ایجاد نکنید.

مرحله 8: جداسازی ساکشن کاپ

• ساکشن کاپ را از روی صفحه نمایش آیفون 7 پلاس تعمیری بردارید.

مرحله 9: باز کردن قاب آیفون در لبه فوقانی

• با یک پیک سعی کنید که لاستیک آب بندی لبه فوقانی آیفون 7 پلاس تعمیری را هم از بین ببرید. این کار به هیچ وجه دشوار نخواهد بود.

مرحله 10: باز کردن قاب آیفون به صورت کتابی

• آیفون 7 پلاس تعمیری را روی میز کارتان قرار دهید و به آرامی پنل روی آن را به صورت کتابی از لبه سمت چپ باز کنید.

• نکته: به هیچ وجه سعی نکنید دو پنل آیفون را در این مرحله کاملا از یکدیگر جدا کنید، چرا که این دو پنل هنوز با کابل‌های شکننده‌ای به هم متصل هستند.

مرحله 11: باز کردن پیچ های براکت کانکتور باتری و LCD

• یک پیچ 2.6 میلیمتری که در عکس با رنگ نارنجی نمایش داده شده را با استفاده از پیچ گوشتی سه سوء Y000 از روی پنل پشت آیفون 7 پلاس تعمیری باز کنید.

• سه پیچ 1.2 میلیمتری که در عکس با رنگ قرمز نمایش داده شده‌اند را با استفاده از پیچ گوشتی سه سوء Y000 از روی پنل پشت آیفون 7 پلاس تعمیری باز کنید.

مرحله 12: برداشتن براکت کانکتورهای باتری و LCD

• براکت کانکتورهای باتری و ال سی دی را بردارید.

مرحله 13: جداسازی کانکتور باتری

• نوک اسپاتول را مثل عکس زیر کانکتور باتری آیفون 7 پلاس قرار دهید و به آرامی نیرویی به سمت بالا وارد کنید تا کانکتور از روی برد جدا شود.

• نکته: بعد از تعویض تاچ ال سی دی آیفون 7 پلاس و انجام تعمیرات مورد نظرتان باید بار دیگر کانکتورهایی که باز کرده بودید را به برد وصل کنید. برای انجام این کار به هیچ وجه به وسط کانکتور فشار وارد نکنید، بلکه کانکتور را روی جایگاهش قرار داده و به یک سمت آن فشار وارد کنید تا یک صدای تیک شنیده شود. سپس به سمت دیگر کانکتور هم فشار وارد کنید تا صدای تیک دوم را هم بشنوید. به این صورت کانکتورهای آیفون 7 پلاس روی برد وصل می‌شوند.

مرحله 14: جداسازی کانکتورهای LCD یا ال سی دی

• نوک پهن اسپاتول را زیر کانکتور بزرگ تر ال سی دی در پنل پشت آیفون 7 پلاس قرار دهید و با اعمال نیرو به سمت بالا این کانکتور را از روی برد جدا کنید (عکس اول و دوم).

• کانکتور دوم ال سی دی که کوچک تر کانکتور قبلی است را هم به شیوه مشابه از روی برد جدا کنید.

مرحله 15: جداسازی پیچ ها و براکت بخش سنسورها

• دو پیچ 1 میلیمتری که در عکس با رنگ نارنجی نمایش داده شده را باز کنید.

• پیچ 1.3 میلیمتری که در عکس با رنگ قرمز نمایش داده شده را باز کنید.

• براکت یا محافظ فلزی بخش سنسور های آیفون 7 پلاس تعمیری را بردارید.

مرحله 16: جدا سازی کانکتور بخش سنسورها

• با نوک اسپاتول کانکتور بخش سنسورهای جلوی آیفون 7 پلاس را از روی برد (پنل پشت) جدا کنید.

مرحله 17: جدا کردن کامل پنل رو و زیر

• حالا می‌توانید دو پنل رو و زیر آیفون 7 پلاس تعمیری را به صورت کامل از یکدیگر جدا کنید. از این پس فقط با پنل روی آیفون 7 پلاس تعمیری کار داریم، بنابراین می‌توانید لاستیک آب بندی جدیدی را به پنل زیر آیفون 7 پلاس تعمیری وصل کنید و سایر مراحل تعمیر گوشی را طبق ادامه همین مقاله طی نمایید.

مرحله 18: باز کردن پیچ های براکت اسپیکر مکالمه

• دو پیچ 1.8 میلیمتری که در عکس با رنگ قرمز نمایش داده شده‌اند را باز کنید.

• پیچ 2.3 میلیمتری که در عکس با رنگ نارنجی نمایش داده شده را باز کنید.

• پیچ 2.4 میلیمتری که در عکس با رنگ زرد نمایش داده شده را باز کنید.

• پیچ 2.8 میلیمتری که در عکس با رنگ سبز نمایش داده شده را باز کنید.

مرحله 19: برداشتن براکت اسپیکر مکالمه

• براکت اسپیکر مکالمه آیفون 7 پلاس تعمیری را بردارید.

مرحله 20: کنار زدن کابل دوربین سلفی از روی اسپیکر مکالمه

• ابتدا با قرار دادن نوک اسپاتول یا پیک در محل نشستن لنز دوربین سلفی آیفون 7 پلاس، آن را از جایگاه خود خارج کنید.

• مثل عکس های ضمیمه شده، کابل دوربین سلفی آیفون را از روی اسپیکر مکالمه کنار بزنید.

مرحله 21: برداشتن اسپیکر مکالمه

• اسپیکر مکالمه آیفون 7 پلاس تعمیری را از روی پنل فوقانی بردارید.

مرحله 22: تغییر جهت کابل دوربین سلفی

• کابل دوربین سلفی آیفون 7 پلاس تعمیری را مثل عکس با انگشت خود به سمت لبه زیرین گوشی خم کنید تا بتوانید به متعلقات زیر این کابل دسترسی داشته باشید.

مرحله 23: بلند کردن سنسور مجاورت از جایگاه اختصاصی آن

• نوک اسپاتول را مثل عکس در لبه سنسور مجاورت وارد کرده و به آرامی سعی کنید این سنسور را از جایگاه خود بلند کنید.

مرحله 24: جداسازی سنسور مجاورت

• با استفاده از پنس سنسور مجاورت را کاملا از جایگاه اختصاصی خود جدا کنید.

مرحله 25: اولین قدم جداسازی دوربین سلفی

• نوک پیک یا اسپاتول را مثل عکس در لبه کابل دوربین سلفی آیفون قرار داده و سعی کنید به آرامی این کابل را از روی قاب گوشی جدا کنید. دقت کنید که این قسمت از کابل دوربین سلفی با چسب روی قاب یا پنل گوشی متصل شده است.

• نکته: اگر احساس کردید که چسبندگی کابل روی قاب آیفون زیاد است و اعمال فشار بیش از اندازه ممکن است منجر به پارگی و صدمه دیدن کابل دوربین سلفی شود، ابتدا با استفاده از iOpener یا سشوار به این بخش از پنل آیفون 7 پلاس گرما بدهید و سپس تلاش خود را تکرار کنید.

مرحله 26: دومین قدم جداسازی دوربین سلفی

• بعد از اینکه بخش چسبانده شده کابل را باز کردید، نوک اسپاتول را مثل عکس زیر مابقی کابل دوربین سلفی قرار داده و به آرامی سعی کنید این کابل را از محل نشستن خود جدا نمایید.

مرحله 27: سومین جداسازی دوربین سلفی

• حرکت اسپاتول در زیر کابل دوربین سلفی را تا جایی ادامه دهید که کابل کاملا از روی پنل گوشی آزاد شود.

مرحله 28: جداسازی کابل دوربین سلفی

• می‌توانید کابل دوربین سلفی آیفون 7 پلاس تعمیری را از روی پنل رو جدا کنید.

مرحله 29: باز کردن پیچ های براکت دکمه هوم

• سه پیچ 1.3 میلیمتری و تک پیچ 1.1 میلیمتری که در عکس به ترتیب با رنگ های نارنجی و قرمز نمایش داده شده‌اند نگهدارنده دکمه هوم (Touch ID) آیفون 7 پلاس هستند را از روی پنل روی گوشی باز کنید.

مرحله 30: برداشتن براکت دکمه هوم

• براکت تاچ آیدی یا همان دکمه هوم آیفون 7 پلاس تعمیری را با استفاده از پنس بردارید.

مرحله 31: جداسازی کانکتور دکمه هوم

• نوک اسپاتول را مثل عکس در لبه سمت چپ کانکتور دکمه هوم آیفون 7 پلاس مورد نظر قرار داده و با اعمال نیرو به سمت بالا، این کانکتور را باز کنید.

• نکته: اگر احساس کردید با کابل دکمه هوم هم با کانکتور در حال جدا شدن است، با انگشت خود این کابل را نگه دارید و کانکتور را از روی پنل جدا نمایید.

مرحله 32: جداسازی اتصال پایه کانکتور دکمه هوم

• محل نشستن یا اتصال پایه دکمه آیفون 7 پلاس با چسب به پنل روی گوشی چسبانده شده است. شما باید در این مرحله این اتصال پایه را از روی بدنه گوشی جدا کنید. این کار را نوک پیک یا اسپاتول انجام دهید.

• نکته: دقت داشته باشید که اتصال پایه دکمه هوم آیفون 7 پلاس قرار نیست کاملا از پنل روی گوشی برداشته شود، بلکه فقط آن را از روی قاب گوشی جدا می‌کنیم تا در مسیر جداسازی دکمه هوم قرار نداشته باشد. برای انجام این مرحله دقت زیادی به خرج دهید تا به دکمه هوم گوشی آسیبی وارد نشود، چرا که اگر این امر صورت پذیرد، تعویض دکمه هوم آیفون فقط توسط شرکت اپل قابل انجام خواهد بود.

مرحله 33: گرمادهی به لبه زیرین

• برای شل کردن چسب های نگهدارنده کابل دکمه هوم، با استفاده از iOpener یا سشوار به لبه زیرین آیفون 7 پلاس در پنل رو گرما بدهید.

• نکته: گرما را مستقیما به اجزای سخت افزاری آیفون 7 پلاس و متعلقات داخل آن وارد نکنید، بلکه آن را به بخش مخالف بدنه گوشی وارد نمایید.

مرحله 34: جداسازی کابل دکمه هوم

• نوک پیک را در زیر سمت راست کابل دکمه هوم آیفون 7 پلاس تعمیری فرو کنید و به آرامی آن را به سمت چپ حرکت دهید تا به خود دکمه هوم یا تاچ آیدی برسید.

مرحله 35: برداشتن دکمه هوم

• دکمه هوم آیفون 7 پلاس تعمیری را از روی پنل رو برداشته و جدا کنید.

مرحله 36: باز کردن چسب پلیت محافظ LCD

• با نوک پنس گوشه سمت راست و بالای چسب پلیت محافظ LCD را گرفته و به آرامی آن را مثل عکس های ضمیمه شده باز کنید. اگر قصد ندارید که این چسب را تعویض کنید، لازم نیست که آن را کاملا باز نمایید.

مرحله 37: باز کردن پیچ های نگهدارنده پلیت LCD در لبه راست

• سه پیچ 1.1 میلیمتری نگهدارنده پلیت LCD آیفون 7 پلاس تعمیری را با پیچ گوشتی Y000 از لبه سمت راست آن باز کنید.

مرحله 38: باز کردن پیچ های نگهدارنده پلیت LCD در لبه چپ

• دو پیچ 1.1 میلیمتری نگهدارنده پلیت LCD آیفون 7 پلاس تعمیری را با پیچ گوشتی Y000 از لبه سمت چپ آن باز کنید.

مرحله 39: باز کردن پیچ زیرین نگهدارنده پلیت LCD

• پیچ 1.8 میلیمتری که در نزدیکی دکمه هوم آیفون 7 پلاس برای نگهداری پلیت محافظ LCD گوشی بکار رفته را هم باز کنید.

مرحله 40: بلند کردن پلیت LCD

• با اسپاتول کابل‌های موجود در لبه سمت چپ و نزدیک به پایین پنل روی آیفون 7 پلاس تعمیری را نگه دارید و به آرامی سعی کنید پلیت LCD گوشی را از بخش فوقانی بلند کرده و به سمت بالا بکشید.

مرحله 41: جداسازی پلیت محافظ LCD

• پلیت محافظ LCD آیفون 7 پلاس تعمیری را کاملا جدا کنید.

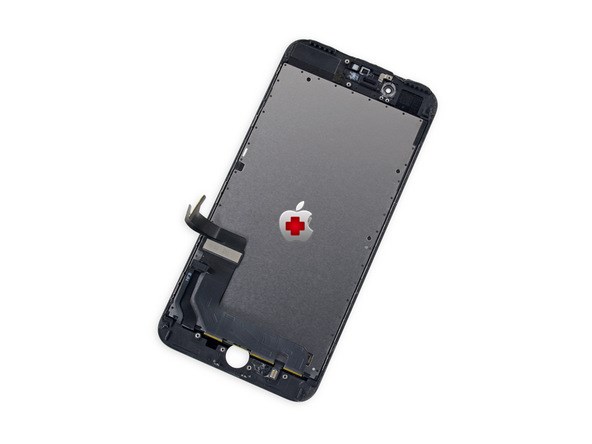

مرحله 42: تعویض تاچ ال سی دی گوشی آیفون 7 پلاس

• حالا تنها چیزی که از پنل روی آیفون 7 پلاس باقی مانده، تاچ ال سی دی (دیجیتایزر) گوشی است. می‌توانید نسبت به تعویض تاچ ال سی دی گوشی آیفون 7 پلاس اقدام کنید.





به منظور بستن گوشی باید مراحلی که در این مقاله دیاگ همراه شرح داده شدند را به ترتیب از انتها به ابتدا انجام دهید.



اگر برای تعویض تاچ ال سی دی گوشی آیفون 7 پلاس خود با مشکل رو به رو شدید، می‌توانید ضمن تماس از طریق راه های ارتباطی تعیین شده، راهنمایی دقیق تری بخواهید یا از طریق صفحه ثبت سفارش آنلاین تعمیرات گوشی موبایل در سایت دیاگ همراه سفارش خود را به ثبت رسانده و انجام این تعمیر را به کارشناسان مرکز دیاگ همراه واگذار کنید و از یک تعمیر سریع، مطمئن و کم هزینه لذت ببرید.
