آموزش تعویض تاچ ال سی دی گوشی آیفون 7 اپل

دیاگ همراه در این بخش از سلسله قسمت های تعمیرات گوشی آیفون به بررسی نکاتی در خصوص تعویض تاچ ال سی دی گوشی آیفون 7 اپل می پردازد. متاسفانه شکستن و از کار افتادن ال سی دی گوشی آیفون 7 یکی از رایج ترین مشکلاتی است که کاربران این گوشی با آن رو به رو می‌شوند. بروز مشکل در عملکرد ال سی دی می‌تواند بنا به دلایل مختلفی به وجود آید که افتادن گوشی از دست کاربر، یکی از شایع ترین این دلایل است. اما اگر این اتفاق برای ما رخ داد، چطور قادر به تعویض ال سی دی گوشی آیفون 7 خواهیم بود؟ خوشبختانه انجام این کار، خیلی سخت نیست و اگر به ابزار لازم دسترسی داشته باشید، تعویض ال سی دی گوشی آیفون 7 ظرف 45 الی 90 دقیقه قابل انجام است. در ادامه این مطلب در وبسایت دیاگ همراه می‌خواهیم به آموزش مرحله به مرحله نحوه تعویض ال سی دی گوشی آیفون 7 بپردازیم.

شما عزیزان می‌توانید با مراجعه به مرکز خدمات و قطعات دیاگ همراه، تاچ ال سی دی و تمام ابزار مورد نیاز برای انجام این تعمیر را تهیه نمایید. تمام قطعاتی که در این شرکت عرضه می شوند دارای ضمانت اورجینال بودن هستند.

چنانچه در رابطه با هر یک از مراحل شرح داده شده مشکلی به وجود آمد یا سوالی داشتید، می‌توانید با مراجعه به صفحه ثبت سفارش آنلاین تعمیرات گوشی موبایل در شرکت دیاگ همراه، از آن ها راهنمایی دقیق تری بخواهید یا سفارش تعمیر و تعویض تاچ ال سی دی گوشی آیفون 7 اپل خود را به ثبت برسانید و انجام تعمیرات را به کارشناسان خبره این مرکز واگذار کنید و در کوتاه ترین زمان ممکن، گوشی تعمیر شده خود را درب منزل تحویل بگیرید.

قطعات اصلی مورد نیاز برای تعویض تاچ ال سی دی گوشی آیفون 7 اپل:

تاچ ال سی دی آیفون 7
باتری آیفون 7
اسپیکر مکالمه آیفون 7
درب پشت آیفون 7

دوربین جلو آیفون 7
بازر آیفون 7
فلت شارژ آیفون 7
موتور ویبره آیفون 7

مرحله 1: باز کردن دو پیچ لبه زیرین

نکته: پیش از شروع پروسه تعویض ال سی دی آیفون 7 حتما شارژ باتری گوشی را کاملا خالی کرده یا مقدار آن را به کمتر از 25 درصد برسانید. بدین ترتیب احتمال بروز حوادثی مثل آتش گرفتن یا انفجار باتری به حداقل می‌رسد، چون هرچقدر شارژ باتری لیتیوم یونی کمتر باشد، پتانسیل آن برای واکنش های پیش‌بینی نشده کمتر می‌شود.
آیفون 7 تعمیری را خاموش کنید.
دو پیچ 3.4 میلیمتری لبه زیرین قاب گوشی را باز کنید.

مرحله 2 (در صورت نیاز): چسب زدن روی ال سی دی

نکته: انجام این مرحله فقط در شرایطی لازم است که ال سی دی آیفون شکسته باشد یا روی آن ترک هایی دیده شود.
با چند لایه چسب نواری پهن روی ال سی دی آیفون 7 اپل را بپوشانید تا یکپارچگی آن در حین انجام تعمیرات حفظ شده و ال سی دی خرد نشود.

مرحله 3: گرما دادن به لبه زیرین

با آی‌اوپنر (iOpener)، سشوار یا هیتر به لبه زیرین قاب آیفون تعمیری گرما اعمال کنید. اگر از سشوار برای انجام این کار استفاده می‌کنید، شدت گرما را روی حالت زیاد قرار دهید و آن را مستقیما به سمت لبه زیرین قاب گوشی بگیرید.
نکته: اعمال گرما برای تضعیف خاصیت چسبندگی لاستیک هایی انجام می‌شود که در لبه قاب آیفون 7 بکار رفته‌اند و منجر به کیپ شدن پنل جلو و قاب پشت گوشی می‌شوند. بنابراین در حالت عادی بعد از تعویض ال سی دی آیفون 7 اپل، گوشی خاصیت ضد آب خود را از دست می‌دهد. برای احیای خاصیت ضد آب گوشی باید لاستیک های عایق لبه های قاب آن را تعویض کنید.

مرحله 4: نصب ساکشن کاپ

ساکشن کاپ را به گونه‌ای روی صفحه نمایش آیفون نصب کنید که نزدیک به لبه زیرین قاب گوشی باشد اما هیچ تماسی با دکمه هوم آیفون برقرار نکند.

مرحله 5: وارد کردن اسپاتول در لبه زیرین

آیفون 7 را به گونه‌ای روی میز کارتان قرار دهید که صفحه نمایش یا ال سی دی آن رو به سمت بالا قرار گیرد. به آرامی ساکشن کاپ را با انگشت گرفته و به سمت بالا بکشید. سعی کنید با کف دستتان از جابجا شدن بخش بدنه آیفون جلوگیری کنید و تمرکز نیرو کششی خود را روی لبه زیرین قاب دستگاه معطوف سازید. شدت نیروی کششی را به تدریج افزایش دهید تا شکاف باریکی در لبه زیرین قاب گوشی به وجود آید.
نوک اسپاتول را به آرامی در شکافی فرو ببرید که در لبه زیرین قاب آیفون 7 ایجاد شده است. دقت کنید محل فرو بردن اسپاتول دقیق در وسط به زیرین قاب گوشی باشد.
نکته: به هیچ عنوان نوک اسپاتول را بیش از حد داخل شکاف فرو نکنید. همچنین اگر احساس کردید قادر به ایجاد شکاف در لبه زیرین قاب گوشی نیستید، یک بار دیگر به این بخش از قاب آیفون گرما اعمال کنید. انجام موفقیت آمیز این مرحله نیاز به کمی تمرکز، دقت و تجربه دارد که با چند با تمرین و تکرار آن را می‌آموزید.

مرحله 6: شل کردن لبه زیرین قاب

خیلی آرام نوک اسپاتول را از وسط لبه زیرین قاب آیفون به سمت چپ آن هدایت کنید تا اسپاتول در گوشه سمت چپ و پایین قاب آیفون 7 قرار گیرد.
اسپاتول را 90 درجه بچرخانید تا حالتی عمودی پیدا کند و مثل عکس سوم، لبه زیرین قاب iPhone 7 تعمیری شل و آزاد شود.

مرحله 7: شل کردن لبه چپ قاب

به آرامی نوک اسپاتول را از لبه زیرین قاب آیفون به لبه سمت چپ آن هدایت کنید و در این بخش حرکت دهید. همزمان با حرکت دادن اسپاتول در لبه قاب گوشی، ساکشن کاپ را هم به آرامی به سمت بالا بکشید. حرکت رفت و برگشت و بازی کردن با اسپاتول را تا جایی ادامه دهید که لبه سمت چپ قاب آیفون 7 تعمیری کاملا شل و آزاد شود.
نکته: اکیدا از فرو بردن بیش از حد نوک اسپاتول در لبه قاب گوشی خودداری کنید، چون ممکن است به قطعات سخت افزاری دستگاه آسیب وارد شود. پس فقط سعی کید گیره های لبه قاب گوشی را آزاد نمایید.

مرحله 8: شل کردن لبه راست قاب

نوک اسپاتول را به آرامی از لبه سمت چپ قاب گوشی به لبه زیرین آن منتقل کرده و از آن به لبه سمت راست قاب دستگاه هدایت نمایید. اسپاتول را در این بخش از قاب گوشی هم به طور رفت و برگشت حرکت دهید و سعی نداشته باشید که گیره های این بخش از قاب آیفون را هم آزاد کنید.
نکته: به هیچ عنوان نوک اسپاتول را بیش از حد در داخل قاب گوشی فرو نبرید. همچنین بعد از پایان این مرحله به هیچ عنوان سعی در جداسازی کامل قاب آیفون نداشته باشید چون دو پنل پشت و جلوی گوشی با سیم های ظریفی به هم متصل هستند.

مرحله 9: بررسی شل بودن سه لبه آیفون 7

آیفون 7 تعمیری را روی میز کار قرار دهید و به آرامی ساکشن کاپ را به سمت بالا و عقب بکشید تا پنل جلوی گوشی به اندازه 20 درجه از روی قاب پشت آن بلند شود. در این شرایط نباید مقاومتی از سه لبه سمت راست، چپ و زیرین آیفون مشاهده کنید. اگر احساس کردید بخش هایی از سه لبه راست، چپ و زیرین قاب آیفون در برابر بلند شدن از خود مقاومت نشان می‌دهند، باید این بخش ها را با اسپاتول شل کنید.

مرحله 10: برداشتن ساکشن کاپ

ساکشن کاپ را از روی صفحه نمایش آیفون بردارید.

مرحله 11: شل کردن لبه فوقانی

نوک یک پیک را خیلی آرام از لبه فوقانی قاب آیفون 7 به درون شکاف مابین قاب پشت و پنل جلوی گوشی فرو ببرید و آن را به صورت رفت و برگشت در این بخش از قاب دستگاه حرکت دهید تا لبه فوقانی قاب آیفون 7 مورد نظر هم کاملا شل شود.
نکته: به هیچ عنوان سعی نکنید که قاب پشت و پنل جلوی آیفون را در این مرحله از هم جدا کنید، چون این دو بخش با سیم های ظریفی که در لبه قاب دستگاه وجود دارند به هم متصل و نصب هستند.

مرحله 12: باز کردن کتابی قاب آیفون

آیفون 7 تعمیری را مثل عکس در دستتان بگیرید یا آن را روی میز کارتان قرار دهید. به آرامی لبه زیرین پنل جلوی دستگاه را با دست گرفته و به صورت کتابی از سمت چپ به راست باز کنید. دقت داشته باشید که به لبه سمت راست قاب گوشی هیچ نیروی کششی اعمال نشود.
نکته: به هیچ عنوان در این مرحله سعی نکنید که دو پنل جلو و قاب پشت آیفون را به صورت کامل از هم جدا سازید، چرا که هنوز این دو پنل با کابل های اختصاصی به یکدیگر متصل هستند.

مرحله 13: باز کردن پیچ های براکت باتری و LCD

با استفاده از پیچ گوشتی سه سو Y000 سه پیچ 1.2 میلیمتری که در عکس با رنگ قرمز نشان داده شده‌اند و یک پیچ 2.4 میلیمتری که در عکس با رنگ نارنجی مشخص شده را باز کنید.

مرحله 14: جداسازی براکت باتری و LCD

براکت روی کانکتور باتری و ال سی دی آیفون 7 را از روی برد گوشی جدا کنید.

مرحله 15: آزاد کردن کانکتور باتری

نوک اسپاتول را از سمت راست به زیر کانکتور باتری فرو برده و خیلی آرام این کانکتور را به سمت بالا هول دهید تا از روی سوکتش آزاد شود.

مرحله 16: جدا کردن کانکتور های تاچ ال سی دی

نوک اسپاتول سر صاف را زیر کانکتور تاچ آیفون 7 اپل قرار داده و خیلی آرام آن را به سمت بالا هول دهید تا از روی سوکتش آزاد شود.
کانکتور ال سی دی آیفون که درست زیر کابل کانکتور تاچ واقع شده را هم به شیوه مشابه از روی سوکتش آزاد کنید.
نکته (مخصوص بستن گوشی): بعد از تعویض ال سی دی آیفون 7 و زمانی که نوبت به جا زدن کانکتور های تاچ و ال سی دی جدید دستگاه می‌رسد، پیش از نصب کانکتور LCD و تاچ از آزاد بودن کانکتور باتری اطمینان حاصل کنید. چنانچه کانکتور باتری متصل باشد و شما کانکتور تاچ و ال سی دی را نصب کنید، ممکن است ال سی دی گوشی به درستی عمل نکند و با اختلال رو به رو شود.
نکته (مخصوص بستن گوشی): برای نصب کانکتور های تاچ و ال سی دی آیفون 7 روی سوکتشان به هیچ عنوان به وسط آن ها فشار وارد نکنید. بدین منظور هر یک از کانکتورهای مذکور را روی سوکتش قرار داده و به یک سمت آن فشار اعمال کنید تا یک صدای تیک شنیده شود. سپس همین کار را برای سمت دیگر کانکتور تکرار کنید. بدین ترتیب کانکتور های تاچ و ال سی دی روی سوکتشان نصب می‌شوند.

مرحله 17: جداسازی براکت کانکتور سنسور های جلو

دو پیچ 1.3 میلیمتری که در عکس اول با رنگ قرمز مشخص شده‌اند را باز کنید.
براکت کانکتور سنسورهای جلوی گوشی را از لبه فوقانی قاب پشت آن برداشته و در گوشه امنی قرار دهید.

مرحله 18: آزاد کردن کانکتور سنسورهای جلو

نوک اسپاتول سر صاف را از لبه سمت چپ به زیر کانکتور سنسورهای جلوی آیفون 7 اپل هدایت کرده و خیلی آرام آن را به سمت بالا هول دهید تا از روی سوکتش آزاد شود.

مرحله 19: جدا کردن کامل پنل جلو و قاب پشت

می‌توانید پنل جلوی آیفون 7 را به طور کامل از قاب پشت آن جدا کنید.
از آنجایی که هدف تعویض ال سی دی آیفون 7 است و این قطعه در پنل جلوی گوشی نصب خواهد بود، بنابراین قاب پشت گوشی و متعلقات آن را در گوشه امنی قرار دهید و پروسه تعویض ال سی دی را روی پنل جلوی دستگاه دنبال نمایید.
نکته: اگر می‌خواهید بعد از تعویض ال سی دی آیفون 7 خاصیت ضد آب گوشی حفظ شود باید در این مرحله توقفی داشته باشید و لاستیک های عایق جدیدی را در لبه های قاب دستگاه نصب نمایید.

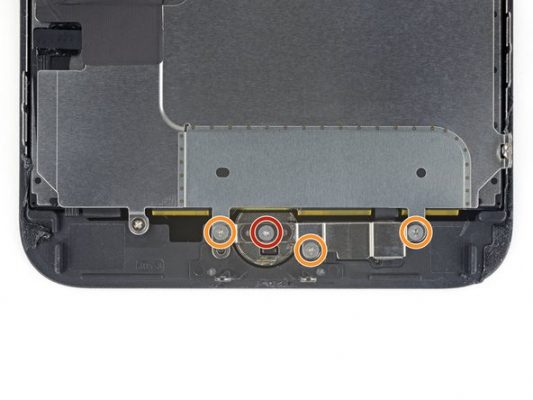

مرحله 20: باز کردن پیچ های براکت دکمه هوم

سه پیچ 1.3 میلیمتری که در عکس با رنگ نارنجی مشخص شده را از لبه زیرین قاب گوشی باز کنید.
پیچ 1.1 میلیمتری که در عکس با رنگ قرمز مشخص شده را هم از لبه زیرین قاب گوشی باز نمایید.

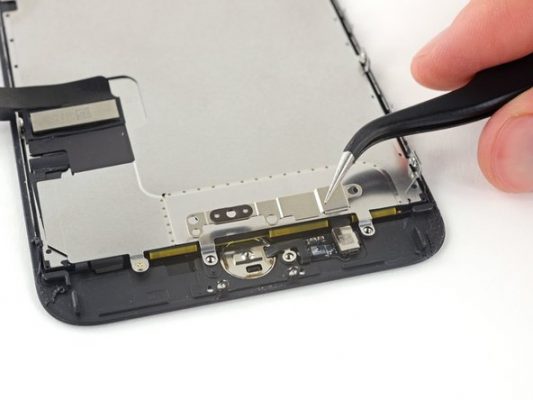

مرحله 21: برداشتن براکت دکمه هوم

با استفاده از پنس، براکت یا محافظ دکمه هوم آیفون 7 تعمیری را بردارید.

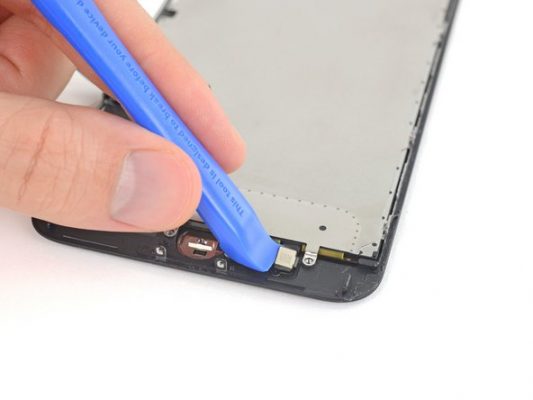

مرحله 22: آزاد کردن کانکتور دکمه هوم

نوک اسپاتول سر صاف یا هر ابزار مناسبی دیگری که در اختیار دارید را از سمت چپ به زیر کانکتور دکمه هوم فرو ببرید و خیلی آرام آن را به سمت بالا هول دهید تا از روی سوکتش آزاد شود.
نکته: سوکت زیر کانکتور دکمه هوم آیفون 7 بسیار حساس و ظریف است. اگر در حین اعمال نیرو به کانکتور دکمه هوم متوجه شدید که سوکت زیر آن هم در حال جدا شدن است، با پیک یا ناخن خود سوکت را روی جایگاهش نگه دارید و فقط کانکتور را به سمت بالا هول دهید تا آزاد شود.

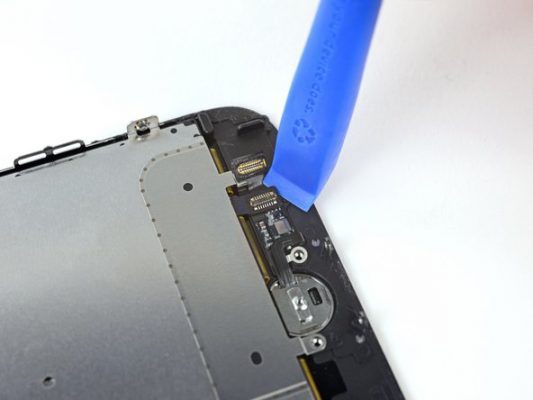

مرحله 23: آزاد کردن سوکت کانکتور زیر LCD

نوک پیک یا اسپاتول سر صاف را خیلی آرام به زیر سوکت کانکتوری فرو ببرید که در لبه زیرین قاب آیفون 7 و روی فلت تاچ آیدی نصب است. خیلی آرام این سوکت را مثل عکس از روی فلت تاچ آیدی گوشی آزاد کنید.
نکته: در انجام این مرحله دقت کنید که به سوکت مورد نظر آسیبی وارد نشود. البته با تعویض تاچ ال سی دی آیفون 7 این قطعه هم به صورت خودکار تعویض خواهد شد اما بهتر است همیشه در تعمیرات موبایل نهایت احتیاط و دقت را صرف نمایید.

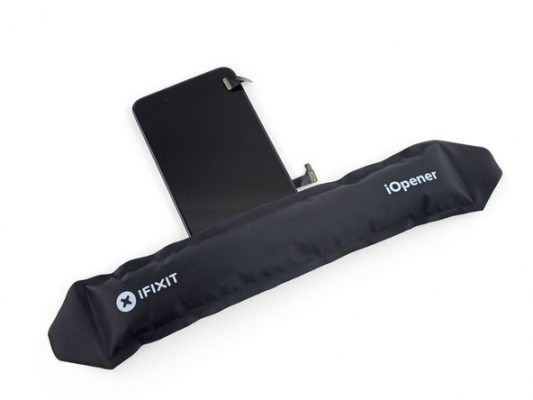

مرحله 24: گرما دادن به فلت تاچ آیدی

با آی‌اوپنر، هیتر یا سشوار به لبه زیرین قاب آیفون 7 تعمیری گرمای نسبتا ملایمی اعمال کنید. اگر از سشوار برای انجام این کار استفاده می‌کنید، شدت گرما را در حالت ملایم تنظیم کرده و باد گرم را برای مدت زمان 1 دقیقه به لبه زیرین قاب گوشی و روی ال سی دی وارد کنید.

مرحله 25: آزاد کردن فلت تاچ آیدی

نوک پیک را به آرامی از لبه سمت راست به زیر سیم فلت تاچ آیدی آیفون 7 فرو ببرید و آن را به سمت چپ هدایت کنید تا فلت تاچ آیدی و سیم آن به طور کامل از روی قاب گوشی آزاد شوند.
نکته: از آنجایی که باید فلت و تاچ آیدی آیفون از مجموعه تاچ و ال سی دی قدیمی به تاچ ال سی دی جدید منتقل شوند، در انجام این مرحله کمال دقت را صرف کنید که آسیبی به تاچ آیدی و فلت آن وارد نشود. فراموش نکنید که اگر فلت تاچ آیدی آسیب ببیند و ملزم به تعویض آن شوید، دیگر نمی‌توانید از قابلیت اسکن انگشت آیفون 7 تعمیر شده استفاده کنید، چون برد این گوشی فقط با تاچ آیدی فابریک آن همگام‌سازی شده است.

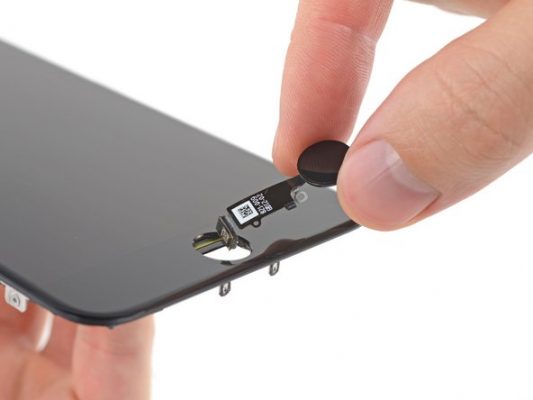

مرحله 26: جداسازی دکمه هوم

تاچ آیدی یا دکمه هوم آیفون 7 تعمیری را از لبه زیرین قاب دستگاه جدا کرده و آن را گوشه امنی قرار دهید که آسیبی به آن وارد نشود.

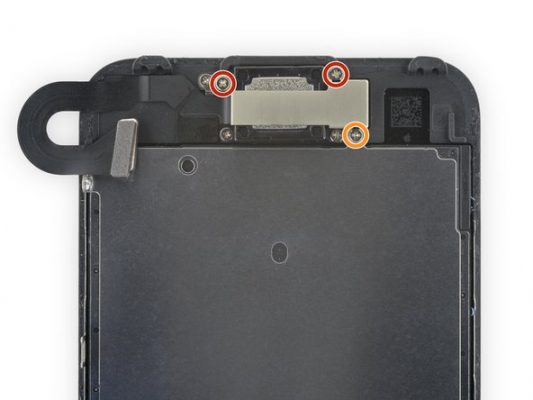

مرحله 27: باز کردن پیچ های براکت کپسول صدا

دو پیچ 2.6 میلیمتری و یک پیچ 1.7 میلیمتری براکت کپسول صدا (اسپیکر مکالمه) آیفون 7 که به ترتیب در عکس با رنگ های قرمز و نارنجی مشخص شده‌اند را با باز کنید.

مرحله 28: جداسازی براکت کپسول صدا

براکت کپسول صدا آیفون 7 تعمیری را با پنس از لبه فوقانی قاب دستگاه جدا کنید.

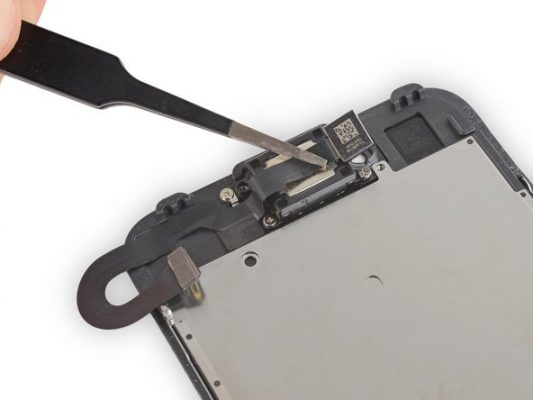

مرحله 29: کنار زدن کابل دوربین سلفی

لنز دوربین سلفی آیفون 7 تعمیری را با پنس گرفته و مثل عکس دوم به سمت مخالف هدایت کنید تا کابل آن به طور کامل از روی اسپیکر مکالمه آیفون 7 تعمیری برداشته شود.
نکته: این مرحله را با دقت و حوصله انجام دهید تا به دوربین سلفی گوشی آسیبی وارد نشود.

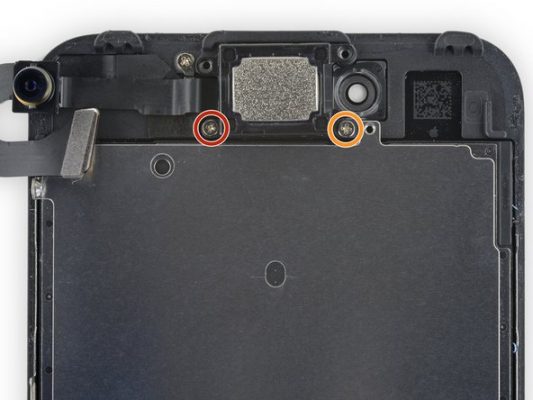

مرحله 30: باز کردن پیچ های کپسول صدا

دو پیچ 1.9 میلیمتری و 2.5 میلیمتری که به ترتیب با رنگ های قرمز و نارنجی در عکس نمایش داده شده‌اند را باز کنید. این پیچ ها نگهدارنده کپسول صدا (اسپیکر مکالمه) آیفون 7 هستند.

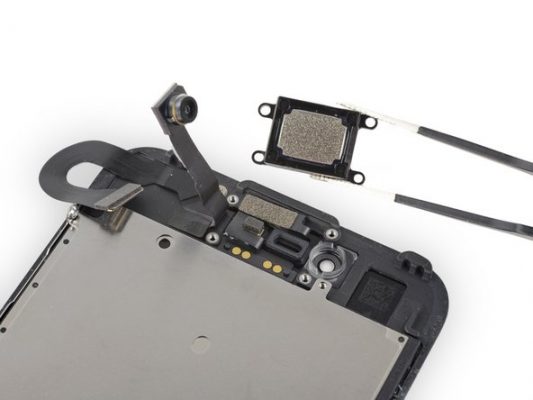

مرحله 31: جداسازی کپسول صدا

کپسول صدا (اسپیکر مکالمه) آیفون 7 تعمیری را با پنس گرفته و از لبه فوقانی قاب گوشی جدا کنید.

مرحله 32: اعمال گرما به لبه فوقانی قاب

با سشوار، آی‌اوپنر یا هیتر به لبه فوقانی قاب یا همان پنل جلوی آیفون 7 تعمیری گرمای نسبتا ملایمی اعمال کنید. اگر از سشوار برای انجام این کار استفاده کردید، گرما را برای مدت زمان 30 ثانیه به طور مستقیم به لبه فوقانی قاب گوشی اعمال نمایید.

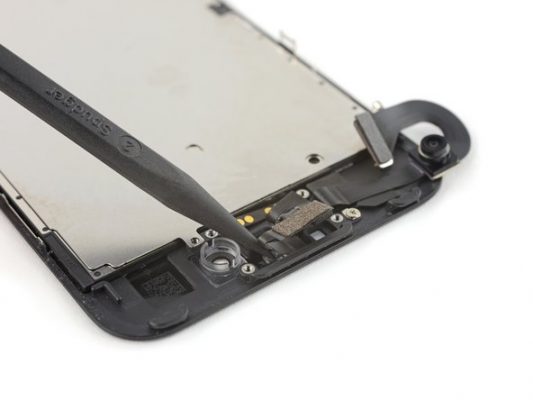

مرحله 33: آزاد کردن سنسور نور محیط

نوک اسپاتول را مثل عکس ضمیمه شده به زیر سنسور نور محیط دستگاه فرو برده و خیلی آرام آن را از روی جایگاهش بلند کنید.
نکته: در حین انجام این مرحله سعی کنید سنسور نور محیط و کابل آن را به طور یکپارچه از جایگاهش آزاد نمایید. در برخی شرایط ممکن است سنسور از روی کابل جدا شود که در این حالت باید دوباره سنسور روی کابل خودش نصب شود.

مرحله 34: آزاد کردن سمت راست فلت دوربین سلفی

پنل روی آیفون 7 تعمیری را مثل عکس های فوق به گونه ای در جلوی خود قرار دهید که بخش فوقانی پنل (جایی که سنسور دوربین سلفی و کپسول صدا یا اسپیکر مکالمه نصب است) نزدیک به شما باشد.
به آرامی نوک پیک را از گوشه سمت راست به زیر کابل سنسور دوربین سلفی آیفون 7 فرو کنید و آن را به تدریج و با احتیاط رو به سمت جلو حرکت دهید. حرکت رو به جلو را تا جایی ادامه دهید که به محل نصب پیچ های اسپیکر مکالمه برسید.

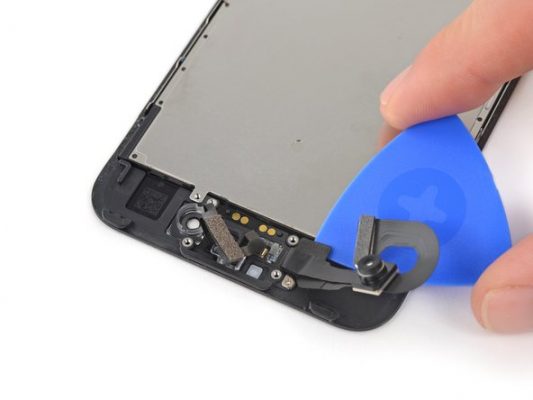

مرحله 35: آزاد کردن کامل فلت دوربین سلفی

پیک را مثل عکس های ضمیمه شده با کمی زاویه در زیر کابل و قسمتی که پیچ های اسپیکر مکالمه قرار دارند فرو ببرید و به آرامی آن را به سمت جلو هول دهید تا فلت دوربین سلفی کاملا از روی قاب گوشی جدا شود.

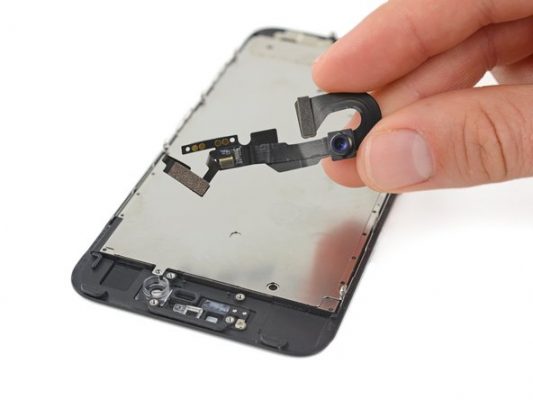

مرحله 36: جداسازی فلت دوربین سلفی

فلت دوربین سلفی آیفون 7 تعمیری را به طور کامل از لبه فوقانی قاب گوشی جدا کنید.

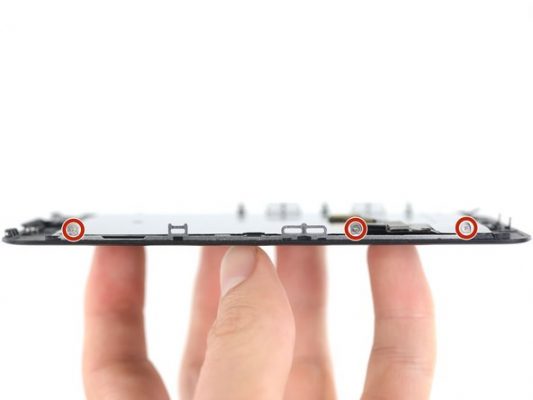

مرحله 37: باز کردن پیچ های شاسی محافظ ال سی دی

شش پیچ 1.2 میلیمتری که در عکس با رنگ قرمز مشخص شده‌اند را از لبه سمت راست و چپ پنل جلوی آیفون 7 تعمیری باز کنید.

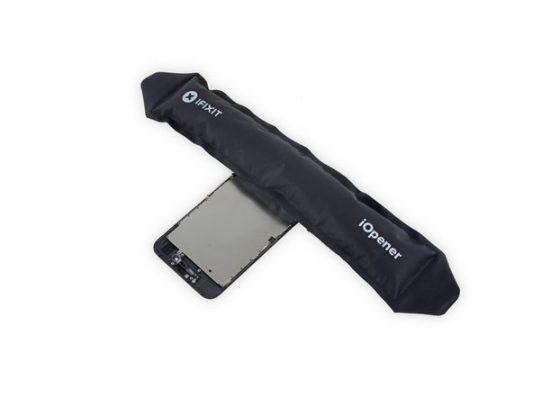

مرحله 38: گرما دادن به لبه زیرین شاسی محافظ ال سی دی

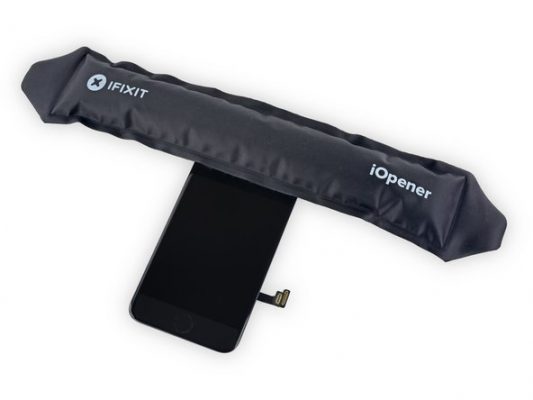

با سشوار، آی‌اوپنر یا هیتر به لبه زیرین شاسی محافظ یا پلیت ال سی دی آیفون 7 تعمیری گرمای نسبتا ملایمی اعمال کنید. اگر از سشوار برای انجام این کار استفاده می‌کنید گرما را روی حالت ملایم قرار داده و برای 30 ثانیه به بخش مذکور وارد کنید.

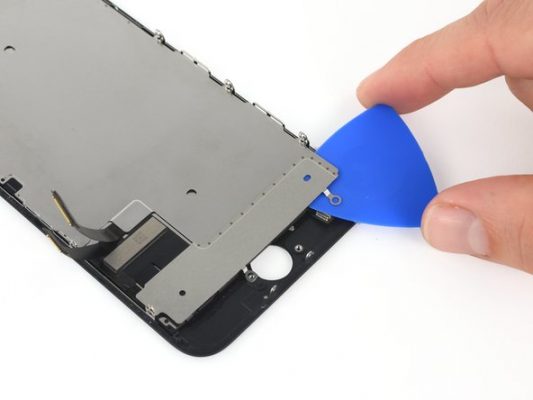

مرحله 39: شل کردن لبه زیرین شاسی محافظ ال سی دی

نوک یک یپک را به آرامی از لبه زیرین به فضای مابین ال سی دی و شاسی محافظ آن فرو برده و خیلی آرام لبه زیرین آن را به سمت بالا هول دهید تا از روی ال سی دی گوشی بلند شود.

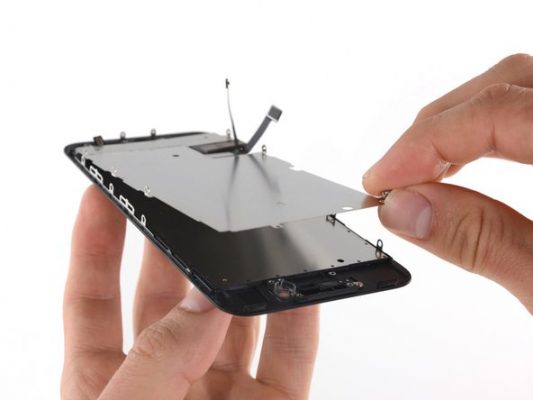

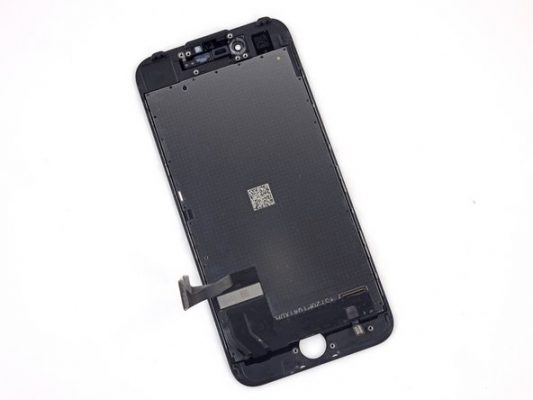

مرحله 40: جداسازی شاسی محافظ ال سی دی

لبه زیرین شاسی محافظ ال سی دی آیفون 7 تعمیری را با دست گرفته و به سمت بالا بکشید تا کاملا آزاد شود. پلیت را به سمت عقب هدایت کنید تا به طور کامل از پشت ال سی دی گوشی جدا گردد.

مرحله 41: تعویض ال سی دی گوشی آیفون 7

می‌توانید تعویض ال سی دی گوشی آیفون 7 را انجام دهید.

به منظور بستن گوشی باید مراحلی که در این مقاله دیاگ همراه شرح داده شدند را به ترتیب از انتها به ابتدا انجام دهید.

اگر برای تعویض تاچ ال سی دی گوشی آیفون 7 خود با مشکل رو به رو شدید، می‌توانید ضمن تماس از طریق راه های ارتباطی تعیین شده، راهنمایی دقیق تری بخواهید یا از طریق صفحه ثبت سفارش آنلاین تعمیرات گوشی موبایل در سایت دیاگ همراه سفارش خود را به ثبت رسانده و انجام این تعمیر را به کارشناسان مرکز دیاگ همراه واگذار کنید و از یک تعمیر سریع، مطمئن و کم هزینه لذت ببرید.
