آموزش تعویض تاچ ال سی دی گوشی آیفون 8 پلاس اپل

دیاگ همراه در این بخش از سلسله قسمت های تعمیرات گوشی آیفون به بررسی نکاتی در خصوص تعویض تاچ ال سی دی گوشی آیفون ۸ پلاس اپل می پردازد. تعویض ال سی دی گوشی آیفون 8+ اپل هم مثل تعویض باتری این گوشی یکی از تعمیرات رایج این گوشی موبایل محسوب می‌شود. تعویض ال سی دی گوشی آیفون 8+ کار چندان ساده‌ای نیست و احتمالا 90 الی 120 دقیقه زمان می‌برد. در ادامه مطالب تعمیرات موبایل در وبسایت دیاگ همراه قصد داریم به آموزش تصویری و مرحله به مرحله نحوه تعویض ال سی دی گوشی آیفون 8+ اپل بپردازیم.

شما عزیزان می‌توانید با مراجعه به مرکز خدمات و قطعات دیاگ همراه، ال سی دی و تمام قطعات و ابزار مورد نیاز برای انجام این تعمیر را تهیه کنید. تمام قطعاتی که در این شرکت عرضه می شوند دارای ضمانت اورجینال بودن هستند.

چنانچه در رابطه با هر یک از مراحل شرح داده شده مشکلی به وجود آمد یا سوالی داشتید، می‌توانید با مراجعه به صفحه ثبت سفارش آنلاین تعمیرات گوشی موبایل در شرکت دیاگ همراه، از آن ها راهنمایی دقیق تری بخواهید یا سفارش تعمیر و تعویض تاچ ال سی دی گوشی آیفون ۸ پلاس اپل خود را به ثبت برسانید و انجام تعمیرات را به کارشناسان خبره این مرکز واگذار کنید.



قطعات و ابزار مورد نیاز برای تعویض تاچ ال سی دی گوشی آیفون ۸ پلاس اپل:



مرحله 1: باز کردن پیچ های لبه زیرین قاب

• نکته: قلب از شروع پروسه تعویض ال سی دی گوشی آیفون 8+ حتما شارژ باتری گوشی را کاملا خالی کرده یا به کمتر از 25 درصد برسانید. در این حالت احتمال بروز حوادثی همچون آتش گرفتن و انفجار باتری کاهش پیدا می‌کند.

• گوشی آیفون 8 پلاس تعمیری را خاموش کنید.

• دو پیچ 3.5 میلیمتری که در لبه زیرین قاب گوشی و کنار سوکت شارژ آن نصب هستند را باز کنید.

مرحله 2: گرما دادن به لبه زیرین قاب

• نکته: در لبه های صفحه نمایش آیفون 8 پلاس لاستیک آب بندی تعبیه شده که منجر به ضد آب شدن گوشی و جلوگیری از نفوذ آب به درون آن می‌شود. این لاستیک خاصیت چسبندگی بالایی دارد. به منظور تعویض ال سی دی گوشی آیفون 8+ باید لاستیک آب بندی لبه های نمایشگر گوشی را با اعمال گرما شل کرده و سپس با پیک از بین ببرید.

• برای نفوذ به فضای مابین صفحه نمایش و بدنه آیفون 8 پلاس اپل باید از لبه زیرین قاب گوشی پروسه متلاشی کردن لاستیک آب بندی لبه های نمایشگر دستگاه را آغاز کنید. بدین منظور ابتدا با آی‌اوپنر یا سشوار به لبه زیرین قاب آیفون تعمیری گرما اعمال کنید. اگر از سشوار استفاده می‌کنید گرما را برای 2 الی 3 دقیقه به قاب گوشی اعمال کنید و اگر از آی‌اوپنر استفاده می‌کنید گرما را برای 1 دقیقه به این قسمت اعمال نمایید.

مرحله 3: نصب ساکشن کاپ

• ساکشن کاپ را روی لبه زیرین صفحه نمایش آیفون 8 پلاس تعمیری نصب کنید.

• نکته: دقت کنید که لبه های ساکشن کاپ روی دکمه هوم گوشی قرار نگیرد.

مرحله 4: وارد کردن پیک در لبه زیرین قاب آیفون

• به آرامی ساکشن کاپ را به سمت بالا بکشید و سعی کنید تمرکز نیروی کششی روی لبه زیرین و گوشه سمت چپ قاب آیفون باشد. به تدریج شدت نیروی کششی را افزایش دهید تا شکاف باریکی روی لبه زیرین قاب آیفون ایجاد شود.

• به آرامی نوک پیک را در شکاف لبه زیرین قاب آیفون 8 پلاس تعمیری فرو ببرید.

مرحله 5: شل کردن لبه سمت چپ قاب

• نوک پیک را از لبه زیرین قاب آیفون به سمت لبه چپ آن هدایت کرده و در این بخش به صورت رفت و برگشت حرکت دهید تا لاستیک آب بندی این قسمت از قاب گوشی کاملا متلاشی شود.

• نکته: می‌توانید همزمان با حرکت دادن پیک، ساکشن کاپ را هم به آرامی به سمت بالا بکشید تا حرکت پیک در لبه قاب گوشی ساده تر شود.

مرحله 6: شل کردن لبه سمت راست قاب

• پیک را بار دیگر در لبه زیرین قاب آیفون 8+ تعمیری قرار داده و این بار به سمت راست قاب آن هدایت کنید.

• پیک را به صورت رفت و برگشت در لبه سمت راست قاب آیفون 8+ تعمیری حرکت دهید تا حس کنید لاستیک آب بندی این بخش از قاب دستگاه هم کاملا شل شده است.

• نکته: در لبه سمت راست قاب آیفون 8+ کانکتورها و سیم های ال سی دی نصب هستند، بنابراین به هیچ عنوان نوک پیک را بیش از حد در داخل این بخش از قاب گوشی فرو نبرید.

مرحله 7: بلند کردن لبه زیرین ال سی دی

• ساکشن کاپ را با نیروی کم به سمت بالا بکشید تا لبه زیرین صفحه نمایش آیفون 8 پلاس به اندازه 15 درجه از روی بدنه گوشی بلند شود.

• نکته: به هیچ عنوان صفحه نمایش آیفون را بیش از 15 درجه از روی بدنه گوشی بلند نکنید، چون ممکن است به سیم های ارتباطی آن آسیب بزنید.

مرحله 8: جداسازی ساکشن کاپ

• ساکشن کاپ را از روی صفحه نمایش آیفون 8+ تعمیری جدا کنید.

مرحله 9: شل کردن لبه فوقانی قاب آیفون

• مادامی که لبه زیرین صفحه نمایش آیفون 8+ تعمیری را با زاویه 15 درجه نگه داشته‌اید، به آرامی یک پیک را در لبه فوقانی قاب گوشی فرو برده و در این بخش از قاب دستگاه حرکت دهید تا کاملا شل شود.

مرحله 10: تست کیفیت شل بودن ال سی دی

• گوشی آیفون تعمیری را روی میز کارتان قرار دهید و خیلی آرام صفحه نمایش آن را با دست بگیرید. سعی کنید ال سی دی گوشی آیفون 8+ را به آرامی و به مقدار بسیار کم از روی بدنه آن بلند کنید. از بخش هایی از لبه ال سی دی در برابر جداسازی از بدنه آن مقاومت کردند با پیک این بخش ها را شل نمایید.

مرحله 11: باز کردن کتابی ال سی دی

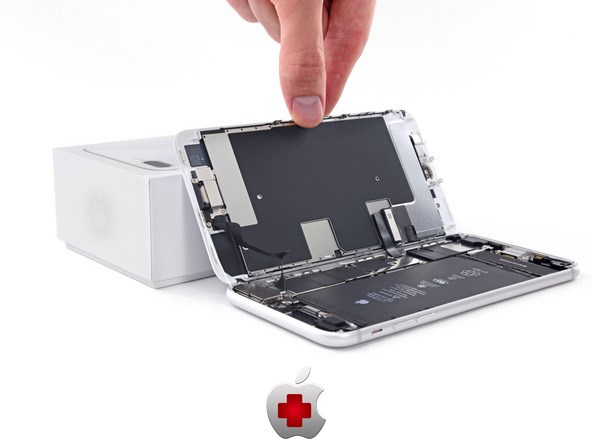

• به آرامی ال سی دی یا همان صفحه نمایش آیفون 8+ تعمیری را از لبه سمت چپ گرفته و به صورت کتابی باز کنید. دقت داشته باشید که به لبه سمت راست قاب آیفون هیچ آسیبی وارد نشود و این قسمت مثل لولا عمل کند. ال سی دی آیفون را تا حدی باز کنید که نسبت به بدنه گوشی زاویه 90 درجه پیدا کند. سپس آن را مثل عکس سوم به یک جسم مناسب تکیه دهید.

• نکته: به هیچ عنوان در این مرحله سعی نکنید که ال سی دی آیفون 8 پلاس تعمیری را کاملا از بدنه گوشی جدا کنید.

مرحله 12: باز کردن پیچ های براکت کانکتور کابل LCD

• دو پیچ 1.3 میلیمتری که در عکس با رنگ قرمز مشخص شده را باز کنید.

• پیچ 1.4 میلیمتری که در عکس با رنگ نارنجی مشخص شده را باز کنید.

• پیچ 2.7 میلیمتری که در عکس با رنگ زرد مشخص شده را باز کنید.

مرحله 13: جداسازی براکت کانکتور کابل LCD

• با نوک پنس براکت روی کانکتور کابل ال سی دی آیفون 8 پلاس تعمیری را از روی برد گوشی جدا کنید.

مرحله 14: جداسازی کانکتور باتری

• خیلی آرام با نوک اسپاتول کانکتور باتری آیفون 8 پلاس تعمیری را از روی برد گوشی آزاد کنید.

• نکته: سیم و کانکتور باتری آیفون 8 پلاس اپل را تا حد امکان از سوکتش دور کنید تا اتفاقی با آن برخورد نداشته باشد و منجر به ایجاد اتصال کوتاه (انتقال انرژی) نشود.

مرحله 15: جداسازی کانکتور ال سی دی

• کانکتور ال سی دی گوشی آیفون 8 پلاس تعمیری را به آرامی از روی برد گوشی جدا کنید.

• (مخصوص بستن آیفون): بعد از تعویض ال سی دی گوشی آیفون 8+ و زمانی که در حال بستن گوشی هستید، به منظور جا زدن کانکتور ال سی دی به وسط آن فشار وارد نکنید. برای نصب این کانکتور باید آن را روی سوکتش قرار دهید و به یک طرف آن فشار وارد کنید. سپس همین کار را برای سمت دیگر کانکتور هم تکرار کنید تا کاملا روی برد گوشی نصب شود.

مرحله 16: باز کردن دومین کانکتور ال سی دی

• دومین کانکتور ال سی دی آیفون 8 پلاس تعمیری را هم با نوک اسپاتول به شیوه‌ای که در عکس نشان داده شده از روی برد گوشی باز کنید.

مرحله 17: باز کردن پیچ های براکت کانکتور سنسورهای جلو

• دو پیچ 1 میلیمتری و 1.2 میلیمتری که در عکس با رنگ قرمز و نارنجی مشخص شده‌اند را با پیچ گوشتی سه سوء Y000 باز کنید.

مرحله 18: جداسازی براکت سنسورهای جلو

• با نوک پنس براکت کانکتور سنسورهای جلوی آیفون 8+ تعمیری را از گوشه آن جدا کنید.

مرحله 19: باز کردن کانکتور سنسورهای جلو

• با نوک اسپاتول خیلی آَرام کانکتور سنسورهای جلوی آیفون 8+ تعمیری را از روی برد گوشی باز کنید.

مرحله 20: جداسازی ال سی دی

• صفحه نمایش یا همان ال سی دی گوشی آیفون 8 پلاس تعمیری را از درب پشت (بدنه دستگاه) جدا کنید.

• بدنه گوشی را در جای امنی قرار دهید و ادامه پروسه تعویض ال سی دی گوشی آیفون 8+ را روی صفحه نمایش گوشی دنبال کنید، چون لازم است تاچ آیدی یا اسکنر انگشت اورجینال آیفون به پنل ال سی دی جدید منتقل شود.

• نکته: به خاطر داشته باشید که به منظور حفظ خاصیت ضد آب بودن گوشی آیفون 8+ تعمیر شده، حتما باید لاستیک آب بندی نویی را در اطراف پنل ال سی دی جدید آن نصب کنید.

مرحله 21: باز کردن پیچ های براکت تاچ آیدی

• پیچ 1.2 میلیمتری که در عکس با رنگ قرمز مشخص شده را با پیچ گوشتی Y000 باز کنید.

• سه پیچ 1.3 میلیمتری که در عکس با رنگ نارنجی مشخص شده‌اند را باز کنید.

مرحله 22: جداسازی براکت تاچ آیدی

• براکت تاچ آیدی یا اسکنر انگشت آیفون را با پنس از آن جدا کنید.

مرحله 23: باز کردن کانکتور تاچ آیدی

• نوک قاب باز کن پلاستیکی را مثل عکس اول در لبه سمت چپ کانکتور تاچ آیدی قرار دهید.

• مثل عکس دوم نوک اسپاتول سر پهن را در بالای کانکتور تاچ آیدی قرار داده و سوکت آن را نگه دارید. همزمان با این کار کانکتور تاچ آیدی را با استفاده از قاب باز کن از روی ال سی دی باز کنید.

• نکته: حتما در حین جداسازی کانکتور تاچ آیدی سوکت زیرش را با نوک اسپاتول نگه دارید تا سوکت به همراه کانکتور جدا نشده و دردسرساز نشود.

مرحله 24: گرما دادن به لبه زیرین ال سی دی

• با سشوار یا آی‌اوپنر به لبه زیرین ال سی دی آیفون 8+ تعمیری و اطراف تاچ آیدی آن گرما اعمال کنید. اگر از آی‌اوپنر استفاده می‌کنید، اعمال گرما برای مدت زمان 1 دقیقه کافی است اما اگر از سشوار استفاده می‌کنید، گرما را برای 2 الی 3 دقیقه به لبه زیرین ال سی دی و روی تاچ آیدی گوشی اعمال کنید.

مرحله 25: باز کردن سیم تاچ آیدی

• به آرامی نوک یک پیک را از زیر کانکتور تاچ آیدی به زیر سیم آن فرو ببرید و با حرکت پیک به سمت جلو سیم دکمه هوم یا تاچ آیدی را از کاملا از روی پنل ال سی دی باز کنید.

مرحله 26: جداسازی تاچ آیدی و تعویض ال سی دی گوشی آیفون 8+

• تاچ آیدی گوشی آیفون 8+ را از پنل ال سی دی گوشی جدا کنید.

• می‌توانید تعویض ال سی دی گوشی آیفون 8+ را انجام دهید. در نظر داشته باشید که تاچ آیدی قبلی آیفون باید به ال سی دی جدید آن متصل شود.



به منظور بستن گوشی باید مراحلی که در این مقاله دیاگ همراه شرح داده شدند را به ترتیب از انتها به ابتدا مرور و در صورت نیاز به شکل برعکس انجام دهید.
