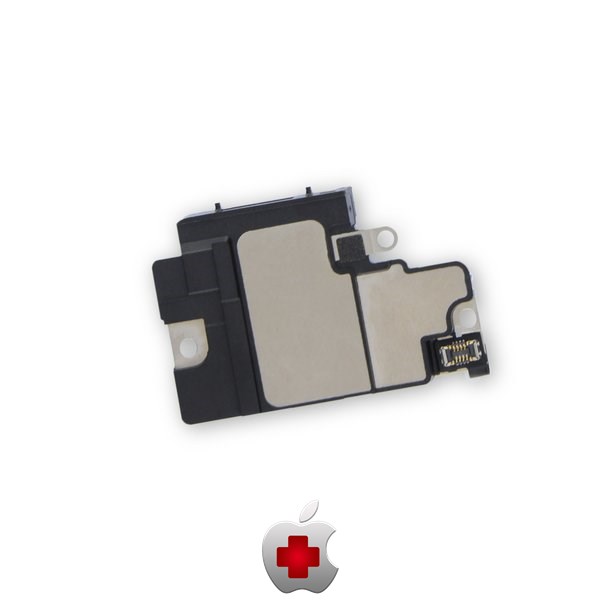

آموزش تعویض بازر یا بلندگوی گوشی آیفون X اپل

دیاگ همراه در این بخش از سلسله قسمت های تعمیرات گوشی آیفون به بررسی نکاتی در خصوص تعویض بازر یا بلندگوی گوشی آیفون X اپل می پردازد. تعویض بازر یا بلندگوی گوشی آیفون ایکس (iPhone X) در شرایطی انجام می‌شود که صدای خروجی از بلندگوی گوشی کیفیت لازم را نداشته باشد و مطمئن باشید که مشکل از بازر لبه زیرین گوشی است. فراموش نکنید که آیفون 10 یا ایکس اپل برای ایجاد صدای استریو از بلندگوی لبه زیرین و همچنین اسپیکر مکالمه گوشی به طور همزمان استفاده می‌کند. در ادامه مطالب تعمیرات گوشی موبایل در وبسایت دیاگ همراه قصد داریم به آموزش تصویری و مرحله به مرحله نحوه تعویض بازر یا بلندگوی گوشی آیفون ایکس (iPhone X) اپل بپردازیم.

چنانچه در رابطه با هر یک از مراحل شرح داده شده مشکلی به وجود آمد یا سوالی داشتید، می‌توانید با مراجعه به صفحه ثبت سفارش آنلاین تعمیرات گوشی موبایل در شرکت دیاگ همراه، از آن ها راهنمایی دقیق تری بخواهید یا سفارش تعمیر و تعویض بازر یا بلندگوی گوشی آیفون X خود را به ثبت برسانید و انجام تعمیرات را به کارشناسان خبره این مرکز واگذار کنید.



قطعات و ابزار مورد نیاز برای تعویض بازر یا بلندگوی گوشی آیفون X اپل:



مرحله 1: باز کردن پیچ های لبه زیرین

• نکته: قبل از اینکه تعمیر آیفون ایکس را شروع کنید، شارژ باتری گوشی را کاملا خالی کرده یا به کمتر از 25 درصد برسانید. بدین صورت احتمال بروز حوادثی همچون آتش گرفتن باتری و انفجار آن کاهش می‌یابد.

• گوشی آیفون X (ایکس) تعمیری را خاموش کنید.

• دو پیچ 6.9 میلیمتری لبه زیرین قاب آیفون ایکس تعمیری را باز کنید.

مرحله 2: گرما دادن به لبه زیرین قاب

• برای شل کردن لبه زیرین قاب گوشی آیفون ایکس (iPhone X) و باز کردن قاب این گوشی لازم است تا ابتدا به این بخش از قاب دستگاه گرمای ملایمی اعمال شود. بدین منظور می‌توانید از سشوار یا آی‌اوپنر استفاده کنید. اگر از آی‌اوپنر استفاده می‌کنید گرما را برای مدت زمان 1 دقیقه به لبه زیرین قاب گوشی اعمال کنید و اگر از سشوار استفاده می‌کنید، گرما را برای مدت زمان 3 دقیقه به این بخش از قاب گوشی اعمال نمایید.

• نکته: برای باز کردن قاب گوشی آیفون X (ایکس) می‌توانید از دو روش مختلف استفاده کنید. در روش اول به ابزاری با آن قاب کش نیاز دارید که به آن آی‌اسکلک (iSclack) هم گفته می‌شود. اگر به این ابزار دسترسی دارید طبق مراحل 3 و 4 عمل کنید، اما اگر به قاب کش دسترسی ندارید باید از ساکشن کاپ استفاده کنید که نحوه بکارگیری آن در مراحل 5 و 6 شرح داده شده است. بهتر است برای جداسازی و باز کردن قاب گوشی آیفون ایکس (iPhone X) از قاب کش استفاده شود.

مرحله 3 (در صورت داشتن قاب کش): قرار دادن آیفون در قاب کش

• لبه زیرین آیفون X (ایکس) تعمیری را مثل عکس های ضمیمه شده در داخل قاب کش قرار دهید و کاپ های مکنده قاب کش را روی نمایشگر و درب پشت آیفون محکم کنید.

مرحله 4 (در صورت داشتن قاب کش): شل کردن لبه زیرین قاب

• دستگیره قاب کش را گرفته و به آرامی سعی کنید با اعمال فشار آن را جمع نمایید. به تدریج شدت نیروی فشاری را افزایش دهید تا شکافی در لبه زیرین قاب آیفون ایکس (iPhone X) ایجاد شود.

• به محض اینکه شکافی در لبه زیرین قاب آیفون ایکس (iPhone X) ایجاد شد، نوک پیک را در داخل این شکاف فرو کنید.

• نکته: اگر به منظور شل کردن قاب آیفون از قاب کش استفاده کردید، ادامه پروسه تعویض اسپیکر گوشی آیفون ایکس (iPhone X) را از مرحله 7 دنبال کنید.

مرحله 5 (در صورت نداشتن قاب کش): نصب ساکشن کاپ

• ساکشن کاپ را به گونه‌ای روی پنل جلوی آیفون نصب کنید که بیشتر نزدیک به لبه زیرین قاب گوشی باشد.

مرحله 6 (در صورت نداشتن قاب کش): شل کردن لبه زیرین قاب

• به آرامی و با تمرکز نیرو روی لبه زیرین قاب آیفون ایکس (iPhone X) تعمیری، ساکشن کاپ را به سمت بالا بکشید. به تدریج شدت نیروی کششی را افزایش دهید تا شکاف باریکی روی لبه زیرین قاب دستگاه و مابین دو پنل جلو و پشت آن ایجاد گردد.

• به آرامی نوک پیک را به داخلی شکاف ایجاد شده در لبه زیرین قاب آیفون تعمیری فرو ببرید.

مرحله 7: شل کردن لبه زیرین و سمت چپ قاب

• به آرامی پیک را در لبه زیرین قاب آیفون حرکت داده و آن را به سمت چپ قاب گوشی هدایت کنید. با حرکت رفت و برگشت پیک در این قسمت ها، لبه زیرین و سمت چپ قاب آیفون را شل نمایید.

• نکته: سعی کنید در حین انجام این مرحله پیک را بیش از اندازه در داخل قاب آیفون X فرو نبرید.

مرحله 8: شل کردن لبه سمت راست قاب

• خیلی آرام پیک را دوباره به لبه زیرین قاب آیفون ایکس (iPhone X) فرو برده و از آن جا به سمت لبه راست آن هدایت کنید. پیک را در لبه سمت راست قاب گوشی به صورت رفت و برگشت حرکت دهید تا این قسمت از قاب گوشی هم شل شود.

• نکته: سعی کنید در حین انجام این مرحله پیک را بیش از اندازه در داخل قاب آیفون تعمیری فرو نبرید.

مرحله 9: شل کردن لبه فوقانی قاب

• به آرامی پیک را وارد لبه فوقانی قاب گوشی کنید و با حرکت آن این بخش از قاب گوشی را هم شل نمایید.

• نکته: دقت داشته باشید که در لبه فوقانی قاب آیفون ایکس (iPhone X) سنسورهای متعددی وجود دارد که بسیار حساس هستند. در حین حرکت دادن پیک در لبه فوقانی قاب گوشی مراقب باشید که به این سنسورها آسیبی وارد نشود. بدین منظور از فرو کردن بیش از حد پیک در لبه فوقانی قاب آیفون تعمیری خودداری کنید.

مرحله 10: جداسازی ساکشن کاپ

• ساکشن کاپ را از روی صفحه نمایش آیفون ایکس تعمیری جدا کنید.

مرحله 11: باز کردن کتابی قاب آیفون

• به آرامی پنل جلوی آیفون ایکس (iPhone X) تعمیری را مثل عکس ضمیمه شده از لبه سمت چپ قاب گوشی به صورت کتابی باز کنید. زمانی که پنل جلو یا همان نمایشگر آیفون نسبت به پنل پشت آن زاویه 90 درجه پیدا کرد، آن را به جعبه یا جسمی که بتواند نقش یک تکیه‌گاه را ایفاء کند وصل نمایید.

• نکته: دقت کنید که نمایشگر (پنل جلو) و پنل پشت آیفون ایکس تعمیری با کابل هایی که در لبه سمت راست قاب گوشی واقع شده‌اند به یکدیگر متصل هستند. بنابراین در این مرحله نباید سعی کنید که درب جلوی گوشی را کاملا از درب پشت آن جدا نمایید.

• (مخصوص بستن گوشی): بعد از تعویض اسپیکر گوشی آیفون ایکس (iPhone X) و زمانی که نوبت به نصب صفحه نمایش گوشی روی پنل پشت می‌رسد، ابتدا گیره های بخش فوقانی صفحه نمایش را روی بدنه جا بزنید. سپس سایر قسمت و لبه های صفحه نمایش را روی بدنه آیفون X تعمیر شده نصب نمایید.

مرحله 12: باز کردن پیچ های براکت روی برد

• سه پیچ 1.1 میلیمتری که در عکس با رنگ قرمز مشخص شده را باز کنید.

• پیچ 3.1 میلیمتری که در عکس با رنگ نارنجی مشخص شده را باز کنید.

• پیچ 3.7 میلیمتری که در عکس با رنگ زرد مشخص شده را باز کنید.

• نکته: بعد از تعویض اسپیکر گوشی آیفون ایکس (iPhone X) و زمانی که در حال بستن گوشی هستید، حتما دقت کنید که هر پیچ را دقیقا در جایگاه مناسب خودش قرار داده و ببندید. در غیر این صورت ممکن است نیرویی که برای بستن پیچ ها در مجاری نادرست اعمال می‌کنید به برد و سایر قطعات سخت افزاری گوشی آسیب برساند.

مرحله 13: جداسازی براکت روی برد

• براکت روی برد آیفون ایکس تعمیری را با پنس از روی آن جدا کنید.

مرحله 14: باز کردن کانکتور باتری

• کانکتور باتری آیفون را به آرامی با نوک اسپاتول از روی برد آزاد کنید.

• کانکتور باتری و سیم آن را تا حد امکان از سوکتش فاصله دهید تا در ادامه به صورت اتفاقی روی سوکت وصل نشود و به آن آسیبی وارد نکند.

مرحله 15: باز کردن کانکتور سنسورهای پنل جلو

• کانکتوری که در عکس نشان داده شده را به آرامی با نوک اسپاتول از روی برد آزاد کنید.

مرحله 16: باز کردن کانکتور ال سی دی

• کانکتور صفحه نمایش یا ال سی دی گوشی آیفون ایکس (iPhone X) تعمیری را به آرامی با نوک اسپاتول از روی برد گوشی آزاد کنید.

• (مخصوص بستن گوشی): بعد از تعویض اسپیکر گوشی آیفون ایکس (iPhone X) و زمانی که در حال جمع کردن گوشی هستید، برای نصب کانکتور ال سی دی روی برد به وسط آن فشار وارد نکنید، بلکه کانکتور را روی سوکتش قرار داده و به یک سمت آن فشار اعمال نمایید. سپس فشار را به سمت دیگر کانکتور وارد کنید تا کاملا روی برد گوشی نصب شود.

مرحله 17: باز کردن کانکتور دیجیتایزر

• کانکتور دیجیتایزر را با نوک اسپاتول از روی برد آیفون ایکس تعمیری آزاد کنید.

• (مخصوص بستن گوشی): برای جا زدن کانکتور دیجیتایزر گوشی آیفون ایکس (iPhone X) باید مثل کانکتور نمایشگر عمل کنید و به دو سمت آن فشار وارد نمایید تا روی سوکت برد کیپ شود.

• نکته: اگر بعد از تعویض اسپیکر گوشی آیفون ایکس (iPhone X) و نصب کانکتور LCD گوشی متوجه شدید که نمایشگر آن درست عمل نمی‌کند باید کانکتورهای نمایشگر و دیجیتایزر را باز و مجددا نصب کنید و سپس باتری گوشی را از آن خارج و مجددا نصب نمایید.

مرحله 18: جداسازی سیم سنسورهای پنل جلو

• سیم سنسورهای جلوی آیفون ایکس (iPhone X) تعمیری را با نوک پنس گرفته و به آرامی سعی کنید آن را از روی برد گوشی بلند نمایید. این سیم با چسب های خاصی روی پنل پشت گوشی محکم شده است. بعد از اینکه سیم مذکور را از روی برد جدا کردید، آن را به سمت چپ بکشید تا کاملا آزاد شود.

مرحله 19: جداسازی صفحه نمایش

• صفحه نمایش یا پنل جلوی گوشی آیفون ایکس (iPhone X) تعمیری را به آرامی کاملا از بدنه گوشی جدا کنید.

• صفحه نمایش را در گوشه امنی قرار داده و ادامه پروسه تعویض اسپیکر گوشی آیفون ایکس (iPhone X) را روی بدنه آن دنبال کنید.

• نکته: برای حفظ خاصیت ضد آب بودن گوشی آیفون ایکس (iPhone X) باید بعد از تعمیر آن یک لاستیک آب بندی جدید را روی لبه های نمایشگر دستگاه نصب کنید، چون برای باز کردن قاب گوشی لاستیک های آب بندی قبلی را با پیک از بین برده‌اید. برای آشنایی با نحوه انجام این کار از راهنمایی کارشناسان استفاده کنید. در نظر داشته باشید که اگر این کار انجام نشود، آیفون تعمیر شده خاصیت ضد آب خود را از دست خواهد داد.

مرحله 20: باز کردن پیچ های براکت لبه زیرین

• دو پیچ 1.9 میلیمتری که در عکس با رنگ قرمز مشخص شده‌اند را باز کنید.

• پیچ 1.2 میلیمتری که در عکس با رنگ نارنجی مشخص شده را باز کنید.

• پیچ 1.6 میلیمتری که در عکس با رنگ زرد مشخص شده را باز کنید.

• پیچ 2.4 میلیمتری که در عکس با رنگ سبز مشخص شده را باز کنید.

• پیچ 1.7 میلیمتری که در عکس با رنگ آبی کم رنگ مشخص شده را باز کنید.

• پیچ 1.5 میلیمتری که در عکس با رنگ آبی تیره مشخص شده را باز کنید.

مرحله 21: بلند کردن کتابی براکت لبه زیرین

• با نوک پنس گوشه براکت لبه زیرین قاب آیفون ایکس را گرفته و مثل عکس های ضمیمه شده به صورت کتابی آن را باز کنید.

• نکته: به هیچ وجه در این مرحله سعی نکنید که براکت مذکور را کاملا از لبه زیرین آیفون ایکس تعمیری جدا نمایید.

مرحله 22: جداسازی کانکتور براکت لبه زیرین

• کانکتور براکت لبه زیرین قاب آیفون ایکس را با نوک اسپاتول باز کنید. این کانکتور در عکس ضمیمه شده مشخص است.

مرحله 23: جداسازی براکت لبه زیرین

• براکت لبه زیرین قاب آیفون ایکس (iPhone X) تعمیری را با نوک پنس گرفته و کاملا از گوشی جدا نمایید.

مرحله 24: باز کردن پیچ براکت کانکتور بازر

• پیچ 2.1 میلیمتری که در عکس با رنگ قرمز مشخص شده و براکت کانکتور بازر است را باز کنید.

مرحله 25: جداسازی براکت کانکتور اسپیکر بازر

• براکت روی کانکتور بازر آیفون ایکس (iPhone X) تعمیری را با پنس گرفته و از روی آن جدا کنید.

مرحله 26: باز کردن کانکتور بازر

• با نوک اسپاتول سرگرد کانکتور بازر را از روی برد گوشی جدا کنید.

مرحله 27: بلند کردنبازر یا بلندگو از جایگاهش

• نو اسپاتول را دقیقا از محلی که در عکس اول مشخص است، به زیر بازر فرو برده و به آرامی آن را به سمت بالا هدایت کنید تا لبه فوقانی بازر از روی درب پشت گوشی بلند شود.

• نکته: حتما دقت کنید که محل فرو کردن اسپاتول به زیر بازر گوشی دقیقا بخشی باشد که در عکس مشخص شده است.

مرحله 28: جداسازی بازر یا بلندگو

• لبه فوقانی بازر آیفون ایکس تعمیری را با انگشت گرفته و خیلی آرام به سمت عقب بکشید تا کاملا از لبه زیرین قاب گوشی جدا شود.

مرحله 29: تعویض بازر یا بلندگوی گوشی آیفون ایکس (iPhone X)

• ابتدا با پنس باقی مانده های لاستیک آب بندی بازر را از لبه زیرین قاب گوشی آیفون ایکس (iPhone X) جدا کنید.

• می‌توانید تعویض بازر یا بلندگوی گوشی آیفون ایکس (iPhone X) را انجام دهید. در حین جا زدن بازر جدید دقت کنید که سیم و کانکتور آن زیر بدنه بازر قرار نگیرند.



به منظور بستن گوشی باید مراحلی که در این مقاله دیاگ همراه شرح داده شدند را به ترتیب از انتها به ابتدا مرور و در صورت نیاز به شکل برعکس انجام دهید.
