آموزش تعویض بازر یا بلندگوی گوشی آیفون XS اپل

(به اسپیکر بخش زیرین قاب گوشی اصطلاحا بازر هم گفته می‌شود)

دیاگ همراه در این بخش از سلسله قسمت های تعمیرات گوشی آیفون به بررسی نکاتی در خصوص تعویض بازر یا بلندگوی گوشی آیفون XS اپل می پردازد. اگر صدای خروجی از گوشی آیفون ایکس اس اپل (Apple iPhone XS) شما در حالتی که بلندگو یا اسپیکر آن را فعال می‌کنید کیفیت مناسبی ندارد، احتمالا اسپیکر بخش زیرین قاب آیفونتان دچار مشکل شده و نیاز به تعویض دارد. به اسپیکر بخش زیرین قاب آیفون XS اصطلاحا بازر هم گفته می‌شود. تعویض اسپیکر گوشی آیفون XS از تعمیرات رایج این گوشی نیست و خوشبختانه نیاز به صرف زمان طولانی هم ندارد و طی 1 الی 2 ساعت قابل انجام خواهد بود. در ادامه این مطلب در وبسایت دیاگ همراه به آموزش تصویری و مرحله به مرحله نحوه تعویض اسپیکر گوشی آیفون XS اپل می‌پردازیم.

برای تهیه بازر یا همان اسپیکر اورجینال گوشی iPhone XS می‌توانید به مرکز دیاگ همراه مراجعه کنید. همچنین می‌توانید با ثبت سفارش تعمیرات گوشی موبایل در شرکت دیاگ همراه، انجام این کار را به کارشناسان ما در این مرکز واگذار کنید و از یک تعمیر سریع، با کیفیت و مطمئن لذت ببرید.



قطعات و ابزار مورد نیاز برای تعویض بازر یا بلندگوی گوشی آیفون XS اپل:



مرحله 1: باز کردن پیچ های لبه زیرین قاب گوشی آیفون

• نکته: قبل از اینکه پروسه تعویض اسپیکر گوشی آیفون XS را شروع کنید، شارژ باتری گوشی را به طور کامل خالی کرده یا حداقل به کمتر از 20 درصد برسانید. هرچقدر شارژ باتری گوشی کمتر باشد، احتمال عکس‌العمل نشان دادن آن در برابر فشار و تنش های حین تعمیر کاهش هم کمتر می‌شود.

• گوشی آیفون XS تعمیری را خاموش کنید.

• دو پیچ 6.9 میلیمتری لبه زیرین قاب آیفون را با پیچ گوشتی مناسب باز کنید.

مرحله 2: اعمال گرما به لبه زیرین قاب آیفون XS

• با سشوار، آی‌اوپنر (iOpener) یا هیتر برای مدت زمان 1 دقیقه به لبه زیرین قاب iPhone XS تعمیری گرما اعمال کنید.

• نکته: در لبه های قاب گوشی iPhone XS لاستیک های آب بندی بکار رفته‌اند که خاصیت چسبندگی بسیار قوی دارند. با اعمال گرما به لبه های قاب گوشی می‌توان خاصیت چسبندگی لاستیک های مذکور را تضعیف کرد. این کار منجر به راحت تر شدن پروسه تعمیر و باز کردن قاب آیفون می‌شود. طبیعتا با از بین بردن لاستیک های مذکور، با تعویض اسپیکر گوشی آیفون XS خاصیت ضد آب آن هم از بین می‌رود.

• نکته: برای شل کردن لبه قاب آیفون XS می‌توانید از قاب کش (iSclack) یا ساکشن کاپ استفاده کنید. استفاده از قاب کش در این مرحله نتیجه بهتری را به همراه دارد و منجر به سهولت تعمیر می‌شود. اگر به قاب کش دسترسی دارید مراحل 3 و 4 را انجام دهید و اگر به این ابزار دسترسی ندارید، آموزش تعمیر را از مرحله 5 دنبال کنید.

مرحله 3 (در صورت داشتن قاب کش): قرار دادن آیفون در قاب کش

• نکته: اگر به قاب کش دسترسی دارید مراحل 3 و 4 را انجام دهید و سپس پروسه تعمیر را از مرحله 7 دنبال کنید. استفاده از قاب کش بهترین روش برای شل کردن قاب iPhone XS است، بنابراین توصیه می‌کنیم از این ابزار استفاده کنید.

• لبه زیرین آیفون XS را داخل قاب کش قرار دهید. دقت کنید که ال سی دی آیفون رو به سمت بالا قرار داشته باشد.

• دستگیره قاب کش را باز کنید تا کاپ های مکنده آن روی قاب پشت و ال سی دی آیفون بچسبند.

• نکته: از محکم چسبیده شدن کاپ های مکنده ساکشن کاپ بر روی ال سی دی و قاب پشت آیفون اطمینان حاصل کنید.

مرحله 4 (در صورت داشتن قاب کش): ایجاد شکاف در لبه زیرین قاب آیفون XS

• بدنه آیفون را به صورت افقی نگه دارید و دستگیره قاب کش را با اعمال نیرو به سمت یکدیگر فشار دهید. شدت نیروی فشاری را به تدریج افزایش دهید تا شکاف باریکی در لبه زیرین قاب آیفون به وجود آید.

• نکته: به محض اینکه شکاف باریکی در لبه زیرین قاب آیفون XS به وجود آمد، افزایش نیروی فشاری به دستگیره قاب کش را متوقف کنید.

• یک پیک را به درون لبه زیرین قاب آیفون XS فرو ببرید و بگذارید در همان قسمت بماند.

• گوشی را از قاب کش خارج کنید و روی لبه زیرین LCD آن یک ساکشن کاپ نصب کنید.

• نکته: اگر از قاب کش برای انجام مراحل فوق استفاده کردید، مراحل 5 و 6 را رد داده و پروسه تعمیر را از مرحله 7 دنبال کنید.

مرحله 5 (در صورت نداشتن قاب کش): نصب ساکشن کاپ

• نکته: در صورتی که به قاب کش دسترسی ندارید باید از ساکشن کاپ برای شل کردن لبه زیرین قاب گوشی iPhone XS استفاده کنید. انجام این کار نیاز به دقت و حوصله زیادی دارد، بنابراین عجله نکنید و با حوصله تعویض اسپیکر گوشی آیفون XS را دنبال نمایید.

• یک ساکشن کاپ را روی لبه زیرین ال سی دی گوشی آیفون XS تعمیری نصب کنید.

مرحله 6 (در صورت نداشتن قاب کش): ایجاد شکاف در لبه زیرین قاب گوشی iPhone XS

• آیفون تعمیری را به گونه‌ای روز میز کارتان قرار دهید که صفحه نمایش آن رو به سمت بالا قرار گیرد و قاب پشت آن روی میز باشد.

• با نوک اسپاتول، قاب باز کن یا با انگشتان خود لبه زیرین قاب پشت آیفون را روی میز کارتان فشار دهید تا از جابجای شدن این بخش از قاب گوشی در ادامه مراحل جلوگیری به عمل آید.

• گیره ساکشن کاپ را گرفته و آن را به سمت بالا بکشید. سعی کنید تمرکز نیروی کششی روی لبه زیرین قاب آیفون معطوف شود. به تدریج شدت نیروی کششی را افزایش دهید تا شکافی در لبه زیرین قاب گوشی iPhone XS تعمیری به وجود آید.

• نوک یک پیک را به داخل این شکاف فرو برده و در آن قسمت رها کنید.

• نکته: اگر احساس کردید لبه زیرین قاب آیفون در برابر نیروی کششی شما مقاومت می‌کند، می‌توانید گرمای بیشتری به این بخش از قاب گوشی وارد کنید. در نظر داشته باشید که ایجاد شکاف در لبه قاب آیفون با استفاده از ساکشن کاپ کمی دشوار است و نیاز به دقت و حوصله زیادی دارد، بنابراین با حوصله پروسه تعویض اسپیکر گوشی آیفون XS را دنبال کنید.

• نکته: در حین کشیدن ساکشن کاپ مراقب باشید که به ال سی دی آیفون فشار و نیروی زیادی وارد نشود، چون این فشار می‌تواند آسیب زننده باشد.

مرحله 7: شل کردن لبه زیرین و چپ قاب آیفون

• پیک را در لبه زیرین قاب iPhone XS تعمیری حرکت دهید تا به طور کاملا لاستیک های آب بندی این بخش از قاب گوشی متلاشی شوند و لبه زیرین قاب آیفون شل شود.

• پیک را به لبه سمت چپ قاب آیفون هدایت کنید و این بخش از قاب آن را هم مثل حالت قبل شل نمایید و مطمئن شوید که لاستیک های آب بندی این بخش از قاب گوشی هم متلاشی شده‌اند.

• نکته: زمانی که در حال حرکت دادن نوک پیک در لبه های قاب آیفون هستید نباید آن را بیش از حد در داخل قاب گوشی فرو ببرید چون ممکن است به اجزای سخت افزاری دستگاه و فلت های داخل آن آسیب وارد شود.

مرحله 8: شل کردن لبه سمت راست قاب آیفون

• پیک را دوباره به لبه زیرین قاب آیفون XS تعمیری منتقل کرده و از این بخش به لبه سمت راست آن هدایت کنید.

• پیک را در لبه سمت راست قاب آیفون حرکت دهید تا لاستیک های این بخش از قاب گوشی هم از بین بروند.

• نکته: از فرو بردن بیش از اندازه نوک پیک در لبه سمت راست قاب آیفون خودداری کنید.

مرحله 9: شل کردن لبه فوقانی قاب iPhone XS

• به آرامی نوک پیک را در لبه فوقانی قاب آیفون XS تعمیری فرو برده و این بخش از قاب گوشی را هم شل نمایید.

• نکته: به هیچ وجه پیک را بیش از حد در داخل لبه فوقانی قاب iPhone XS فرو نبرید چون ممکن است به اجزای سخت افزاری دستگاه و متعلقات فیس آیدی (Face ID) آسیب وارد شود. در صورتی که اجزای سخت افزاری فیس آیدی آیفون آسیب ببینند با دردسر بزرگی مواجه خواهید شد.

مرحله 10: جداسازی ساکشن کاپ

• ساکشن کاپ را از روی ال سی دی آیفون XS جدا کنید.

مرحله 11: باز کردن کتابی شکل قاب iPhone XS

• لبه چپ پنل جلوی iPhone XS تعمیری را گرفته و به صورت کتابی باز کنید. دقت داشته باشید که به لبه سمت راست قاب گوشی نیروی کششی وارد نشود. باز کردن پنل جلوی دستگاه را تا جایی ادامه دهید که نسبت به قاب پشت آن زاویه 90 درجه بگیرد.

• یک جعبه یا شی مناسب را پشت ال سی دی آیفون قرار دهید تا پنل جلوی گوشی به آن تکیه دهد و حالتی مثل عکس سوم به وجود آید.

• نکته: دو پنل جلو و قاب پشت آیفون ایکس اس اپل با کابل و کانکتورهایی به هم متصل هستند، بنابراین به هیچ عنوان نباید در این مرحله سعی در جداسازی کامل دو پنل جلو و پشت گوشی داشته باشید. بنابراین با حوصله پروسه تعویض اسپیکر گوشی آیفون XS را طبق توضیحات هر مرحله دنبال کنید.

مرحله 12: باز کردن پیچ های براکت کانکتور باتری و سنسورهای جلو

• سه پیچ 1.1 میلیمتری که در عکس با رنگ قرمز مشخص شده‌اند را باز کنید.

• پیچ 1.3 میلیمتری که در عکس با رنگ نارنجی مشخص شده را باز کنید.

• پیچ 3.7 میلیمتری که در عکس با رنگ زرد مشخص شده را باز کنید.

مرحله 13: جداسازی براکت کانکتور باتری و سنسورهای جلو

• به آرامی براکت روی کانکتور باتری آیفون XS تعمیری را از روی قاب پشت آن جدا کنید.

مرحله 14: آزاد کردن کانکتور باتری آیفون XS

• نوک اسپاتول سرگرد را زیر کانکتور باتری آیفون XS تعمیری قرار داده و خیلی آرام آن را به سمت بالا هول دهید تا از روی سوکتش آزاد شود.

• نکته: لاستیک های سیلیکونی که در اطراف کانکتور های مادربرد iPhone XS نصب هستند وظیفه محافظت از کانکتور و سوکتش را بر عهده دارند. بنابراین در حین آزاد کردن کانکتور های روی برد و همچنین نصب آن ها مراقب باشید که آسیبی به این بخش های سیلیکونی وارد نشود.

مرحله 15: آزاد کردن کانکتور سنسور های جلو

• کانکتور سنسور های جلوی آیفون XS را با استفاده از اسپاتول سرگرد از روی سوکتش آزاد کنید.

مرحله 16: آزاد کردن کانکتور ال سی دی آیفون XS

• با نوک اسپاتول سرگرد به آرامی کانکتور LCD آیفون ایکس اس تعمیری را هم از روی سوکتش آزاد کنید.

• نکته (مخصوص بستن گوشی): بعد از تعویض اسپیکر گوشی آیفون XS و زمانی که در حال بستن گوشی هستید و نوبت به جا زدن کانکتور ال سی دی می‌رسد، به وسط این کانکتور نیروی فشاری اعمال نکنید. برای جا زدن این کانکتور ابتدا آن را روی سوکتش قرار دهید و سپس به یکی از طرفین آن فشار وارد کنید تا یک صدای کلیک مانند شنیده شود. سپس همین کار را برای سمت دیگر کانکتور تکرار کنید تا کانکتور ال سی دی آیفون XS به طور کامل روی سوکتش سوار شود.

مرحله 17: آزاد کردن کانکتور دیجیتایزر آیفون

• کانکتور تاچ یا همان دیجیتایزر آیفون XS را هم با استفاده از اسپاتول سرگرد از روی سوکتش آزاد کنید.

مرحله 18: کنار کشیدن سیم سنسورهای جلو

• بخش میانی سیم سنسور های جلوی آیفون که مثل یک سیم ارتباطی مابین پنل جلو و قاب پشت آن باقی مانده را با نوک پنس بگیرید.

• به آرامی سیم را به سمت بالا بکشید تا باقی مانده آن از قاب پشت آیفون جدا شود و به طور کامل از مسیر دو پنل گوشی خارج گردد.

مرحله 19: جداسازی کامل دو پنل گوشی آیفون XS

• حالا می‌توانید دو پنل گوشی iPhone XS تعمیری را به طور کامل از هم جدا کنید.

• از آنجایی که هدف تعویض اسپیکر گوشی آیفون XS است و این قطعه در لبه زیرین قاب پشت دستگاه نصب شده، بنابراین دیگر به پنل جلوی آن کاری ندارید و می‌‌توانید آن را در گوشه امنی قرار دهید و پروسه تعمیر را روی قاب پشت دستگاه دنبال کنید.

• نکته (مخصوص بستن گوشی): اگر می‌خواهید بعد از تعویض اسپیکر گوشی آیفون XS اپل خاصیت ضد آب آن حفظ شود باید در همین مرحله توقف کوتاهی داشته باشید و لاستیک های آب بندی جدیدی را روی لبه قاب گوشی نصب کنید.

مرحله 20: باز کردن پیچ های دو براکت لبه زیرین قاب

• پیچ 1.0 میلیمتری که در عکس با رنگ قرمز مشخص شده را باز کنید.

• دو پیچ 1.3 میلیمتری که در عکس با رنگ نارنجی مشخص شده‌اند را باز کنید.

• پیچ 1.7 میلیمتری که در عکس با رنگ زرد نشان داده شده را باز کنید.

• پیچ 1.8 میلیمتری که در عکس با رنگ سبز نشان داده شده را باز کنید.

مرحله 21: برداشتن دو براکت لبه زیرین قاب پشت

• دو براکت کوچکی که در بله زیرین قاب پشت آیفون XS وجود دارند را با نوک پنس گرفته و از آن جدا کنید.

مرحله 22: باز کردن پیچ نگهدارنده موتور ویبره iPhone XS

• پیچ 1.9 میلیمتری که در عکس با رنگ قرمز مشخص شده را از کنار موتور ویبره آیفون باز کنید.

مرحله 23: برداشتن کاور کانکتور اسپیکر iPhone XS

• با نوک پنس کاور روی کانکتور اسپیکر آیفون XS تعمیری را گرفته و آن را از روی کانکتور جدا کنید.

مرحله 24: آزاد کردن کانکتور اسپیکر آیفون XS

• نوک اسپاتول سرگرد را مثل عکس اول به زیر کانکتور اسپیکر گوشی آیفون XS فرو ببرید و خیلی آرام آن را به سمت بالا هول دهید تا از روی سوکتش آزاد شود.

مرحله 25: بلند کردن لبه فوقانی محفظه اسپیکر

• نوک اسپاتول سرگرد را مثل عکس از گوشه فوقانی محفظه اسپیکر به زیر آن فرو برده و خیلی آرام آن را به سمت بالا هول دهید تا کمی از روی جایگاهش بلند شود.

مرحله  26: جداسازی چسب لبه محفظه اسپیکر

• در حالتی که لبه فوقانی اسپیکر گوشی آیفون XS از روی جایگاهش بلند شده، با پنس چسب روی لبه آن را گرفته و باز کنید.

• نکته: اگر چسب لبه فوقانی محفظه اسپیکر یا بازر گوشی آیفون XS برای جداسازی مقاومت کرد، کمی به آن گرما اعمال کنید. برای انجام این کار می‌توانید از سشوار یا هیتر کمک بگیرید.

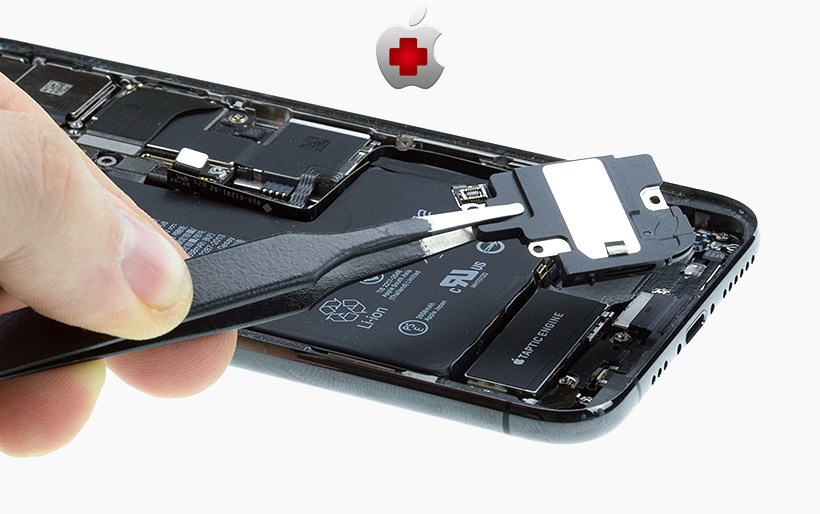

مرحله 27: جداسازی کامل محفظه اسپیکر iPhone XS

• لبه فوقانی محفظه اسپیکر آیفون تعمیری را با دست گرفته و آن را به سمت عقب بکشید تا از جایگاهش جدا شود.

مرحله 28: تعویض اسپیکر بلندگوی گوشی آیفون XS اپل

• باقی مانده های چسب لبه های محفظه اسپیکر آیفون را با پنس تمیز کنید.

• می‌توانید تعویض اسپیکر گوشی آیفون XS اپل را انجام دهید.



برای بستن گوشی لازم است تمام مراحلی که در این مقاله دیاگ همراه شرح دادیم را به ترتیب از انتها به ابتدا طی کرده و به صورت معکوس انجام دهید.
