آموزش تعویض باتری گوشی آیفون XS Max اپل

دیاگ همراه در این بخش از سلسله قسمت های تعمیرات گوشی آیفون به بررسی نکاتی در خصوص تعویض باتری گوشی آیفون XS Max اپل می پردازد. در این مطلب در وبسایت دیاگ همراه می‌خواهیم آموزش تعویض این قطعه را برایتان ارائه کنیم. متاسفانه تعویض باتری گوشی iPhone XS Max اپل کار آسانی نیست و نیاز به دقت بالا و صرف زمان نسبتا طولانی دارد. طبق تخمین ما حدودا 60 الی 120 دقیقه زمان برای تعویض باتری این گوشی لازم خواهد بود. بنابراین در ادامه این مطلب به آموزش تصویری و مرحله به مرحله نحوه تعویض باتری گوشی iPhone XS Max اپل می‌پردازیم.

شما عزیزان می‌توانید برای تهیه ابزار و قطعات مورد نیاز برای انجام این تعمیر به مرکز دیاگ همراه مراجعه کنید و تمام ابزار و قطعات مورد نیازتان را با ضمانت اورجینال بودن از این مرجع تهیه نمایید.

در صورتی که حین تعویض باتری گوشی iPhone XS Max به مشکل برخورد کردید، می‌توانید با ثبت سفارش تعمیرات در مرکز دیاگ همراه، انجام این تعمیر را به کارشناسان مجرب این مرکز واگذار کنید زیرا تعویض باتری این گوشی در شرکت دیاگ همراه با ضمانت کیفیت و اورجینال بودن باتری انجام می‌شود.



قطعات و ابزار مورد نیاز برای تعویض باتری گوشی آیفون XS Max اپل:

• باتری آیفون XS Max
• تاچ ال سی دی آیفون XS Max
• قاب و شاسی آیفون XS Max
• دوربین پشت آیفون XS Max
• فلت پاور آیفون XS Max
• اسپیکر مکالمه آیفون XS Max
• درب پشت آیفون XS Max
• دوربین جلو آیفون XS Max



مرحله 1: باز کردن پیچ های لبه زیرین قاب گوشی آیفون

• نکته: قبل از اینکه استارت تعویض باتری گوشی iPhone XS Max را بزنید، حتما شارژ باتری فعلی آن را به طور کامل خالی کنید یا حداقل به کمتر از 20 درصد برسانید.

• گوشی آیفون تعمیری را خاموش کنید.

• دو پیچ 6.9 میلیمتری که در لبه زیرین قاب گوشی است را باز کنید.

مرحله 2: اعمال گرما به لبه زیرین قاب گوشی آیفون

• برای مدت زمان 1 دقیقه با سشوار، آی‌اوپنر (iOpener) یا هیتر به لبه زیرین قاب گوشی آیفون ایکس اس مکس گرما اعمال کنید.

• نکته: اعمال گرما به لبه قاب گوشی آیفون سبب می‌شود تا خاصیت چسبندگی لاستیک های آب بندی اطراف قاب آن تضعیف شود و بدین ترتیب راحت تر قادر به باز کردن قاب دستگاه و تعویض باتری گوشی iPhone XS Max باشید.

مرحله 3 (در صورت داشتن قاب کش): قرار دادن گوشی آیفون در قاب کش

• نکته: بهترین حالت برای باز کردن قاب گوشی آیفون XS Max با استفاده از قاب کش (iSclack) امکانپذیر می‌شود. اگر به این ابزار دسترسی دارید، مراحل 3 و 4 را انجام داده و ادامه پروسه تعمیر را از مرحله 7 دنبال کنید. اما اگر به قاب کش دسترسی ندارید، مراحل 3 و 4 را رد کرده و ادامه پروسه تعویض باتری گوشی iPhone XS Max را از مرحله 5 دنبال نمایید.

• لبه زیرین بدنه آیفون را مثل عکس در داخل قاب کش قرار دهید. دقت داشته باشید که ال سی دی گوشی رو به سمت بالا قرار گیرد.

• دستگیره قاب کش را باز کنید تا کاپ های مکنده آن روی ال سی دی و قاب پشت آیفون بچسبند.

• نکته: حتما از محکم شدن کاپ های مکنده قاب کش بر روی بدنه آیفون اطمینان حاصل کنید.

مرحله 4 (در صورت داشتن قاب کش): شل کردن لبه زیرین قاب گوشی آیفون

• بخش فوقانی قاب گوشی آیفون XS Max را با دست نگه دارید یا آن را روی میز کارتان تکیه دهید. با دست دیگرتان دستگیره ساکشن کاپ را با اعمال فشار تدریجی به هم نزدیک کنید تا در لبه زیرین قاب گوشی یک شکاف باریک به وجود آید.

• نکته: به هیچ عنوان با اعمال فشار زیاد سعی در باز کردن کامل قاب آیفون نداشته باشید.

• یک پیک را به درون لبه زیرین قاب گوشی آیفون XS Max تعمیری فرو ببرید و آنجا رها سازید.

• گوشی را از قاب کش خارج کنید و روی لبه زیرین صفحه نمایش آن یک ساکشن کاپ نصب کنید.

• نکته: اگر از قاب کش برای باز کردن قاب گوشی استفاده کردید، ادامه پروسه تعویض باتری گوشی iPhone XS Max را از مرحله 6 دنبال نمایید.

مرحله 5 (در صورت نداشتن قاب کش): نصب ساکشن کاپ

• نکته: اگر به قاب کش دسترسی ندارید باید از ساکشن کاپ برای شل کردن لبه زیرین قاب گوشی iPhone XS Max استفاده کنید.

• ساکشن کاپ را روی لبه زیرین ال سی دی گوشی آیفون ایکس اس مکس تعمیری نصب کنید.

مرحله 6 (در صورت نداشتن قاب کش): شل کردن کامل لبه زیرین قاب گوشی آیفون

• قاب پشت آیفون را با انگشت یا اسپاتول نگه دارید و آن را به سمت پایین فشار دهید تا روی میز کیپ شود. دستگیره ساکشن کاپ را به سمت بالا بکشید و به تدریج شدت نیروی کششی را زیاد کنید تا در لبه زیرین قاب آیفون یک شکاف باریک به وجود آید.

• نوک یک پیک را به داخل این شکاف فرو برده و در آن قسمت رها کنید.

مرحله 7: شل کردن لبه های زیرین و چپ قاب گوشی آیفون

• نکته: اگر از قاب کش برای باز کردن قاب گوشی استفاده کرده بودید، در این مرحله یک ساکشن کاپ را روی لب زیرین صفحه نمایش آن نصب کنید.

• نوک پیک را با دقت در لبه زیرین قاب گوشی iPhone XS Max به صورت رفت و برگشت حرکت دهید تا لاستیک های آب بندی این بخش از قاب دستگاه خاصیت چسبندگی خود را از دست دهند.

• بعد از شل شدن لبه زیرین قاب گوشی، نوک پیک را به لبه سمت چپ قاب آن هدایت کنید و با حوصله در این قسمت حرکت دهید تا لاستیک های آب بندی این بخش از قاب گوشی هم تقریبا متلاشی شوند.

• نکته: از فرو بردن بیش از اندازه نوک پیک در درون قاب گوشی خودداری کنید. اگر احساس کردید پیک به راحتی در لبه قاب آیفون حرکت نمی‌کند، همزمان با حرکت دادن آن، ساکشن کاپ را هم با نیروی ملایمی به سمت بالا بکشید.

مرحله 8: شل کردن لبه سمت راست قاب گوشی آیفون

• پیک را دوباره به لبه زیرین قاب گوشی آیفون XS Max تعمیری منتقل کرده و این بار از این قسمت به لبه سمت راست قاب گوشی هدایت نمایید.

• با حرکت دادن رفت و برگشت پیک در لبه سمت راست قاب آیفون این بخش از قاب گوشی را هم نسبتا شل کنید و لاستیک های آب بندی آن را از بین ببرید.

• نکته: به هیچ وجه نوک پیک را بیش از حد داخل قاب گوشی فرو نکنید.

مرحله 9: شل کردن لبه فوقانی قاب گوشی آیفون

• پیک را به لبه فوقانی قاب آیفون هدایت کرده و لاستیک های این بخش از قاب گوشی را هم به تدریج کاملا شل کنید.

• نکته: در حین انجام این مرحله خیلی دقت کنید که نوک پیک بیش از حد به داخل قاب گوشی فرو برده نشود، چون ممکن است که این کار منجر به آسیب دیدن سیم و متعلقات فیس آیدی (Face ID) شود.

مرحله 10: جداسازی ساکشن کاپ

• ساکشن کاپ را از لبه زیرین ال سی دی گوشی جدا کنید.

مرحله 11: باز کردن اولیه قاب گوشی آیفون

• خیلی آرام پنل جلوی گوشی آیفون را از لبه سمت چپ به صورت کتابی باز کنید. دقت داشته باشید که به لبه سمت راست قاب گوشی هیچ نیروی کششی اعمال نشود. پنل جلوی دستگاه را 90 درجه باز کنید و آن را به یک جعبه یا هر جسم مناسب دیگری که در اختیار دارید تکیه دهید.

• نکته: به هیچ وجه نباید در این مرحله سعی در جداسازی کامل پنل های جلو و عقب گوشی آیفون XS Max داشته باشید، چون انجام این کار به کابل ها و کانکتورهای گوشی آسیب می‌زند. پس با حوصله ادامه پروسه تعویض باتری گوشی iPhone XS Max را دنبال کنید.

مرحله 12: باز کردن پیچ های براکت کانکتور باتری و سنسورهای جلو

• دو پیچ 1.1 میلیمتری که در عکس با رنگ قرمز مشخص شده‌اند را باز کنید.

• پیچ 1.5 میلیمتری که در عکس با رنگ نارنجی مشخص شده را باز کنید.

• پیچ 3.7 میلیمتری که در عکس با رنگ زرد مشخص شده را باز کنید.

مرحله 13: جداسازی براکت کانکتور باتری و سنسورهای جلو

• به آرامی و با پنس براکت روی کانکتور باتری گوشی آیفون XS Max تعمیری را از روی قاب پشت آن جدا کنید.

مرحله 14: آزاد کردن کانکتور باتری

• با نوک اسپاتول سر صاف به آرامی کانکتور باتری را از سوکتش آزاد کنید.

• نکته: در اطراف اغلب کانکتور های روی مادربرد گوشی iPhone XS Max لاستیک های سیلیکونی و مشکی رنگی نصب است که نقش محافظ را ایفاء می‌کنند. سعی کنید به این  لاستیک های سیلیکونی آسیبی وارد نشود.

مرحله 15: باز کردن پیچ های براکت کانکتور LCD

• دو پیچ 1.1 میلیمتری که در عکس با رنگ قرمز مشخص شده‌اند را باز کنید.

• پیچ 1.5 میلیمتری که در عکس با رنگ نارنجی نشان داده شده را باز کنید.

مرحله 16: جداسازی براکت کانکتور LCD

• با نوک پنس براکت روی کانکتور ال سی دی گوشی آیفون را از روی آن جدا کنید.

مرحله 17: آزاد کردن کانکتور سنسورهای جلو

• با نوک اسپاتول سرگرد به آرامی کانکتور سنسورهای جلوی گوشی آیفون را آزاد کنید.

مرحله 18: آزاد کردن کانکتور LCD

• کانکتور ال سی دی گوشی آیفون را هم با احتیاط و با استفاده از اسپاتول سر گرد از روی سوکتش آزاد کنید.

• نکته (مخصوص بستن گوشی): بعد از تعویض باتری گوشی iPhone XS Max و زمانی که در حال بستن گوشی هستید، برای جا زدن کانکتور LCD به وسط آن نیروی فشاری اعمال نکنید. برای جا زدن این کانکتور آن را روی سوکتش قرار دهید و به یک سمت آن فشار وارد کنید تا یک صدای کلیک بشنوید. سپس همین کار را روی لبه دیگر کانکتور تکرار کنید تا صدای کلیک دیگری شنیده شود و کانکتور ال سی دی گوشی کاملا روی سوکتش نصب گردد.

مرحله 19: آزاد کردن کانکتور تاچ

• با نوک اسپاتول سرگرد به آرامی کانکتور دیجیتایزر یا تاچ گوشی را هم از روی سوکتش آزاد کنید.

مرحله 20: آزاد کردن سیم سنسورهای جلو

• به آرامی با نوک پنس سیم سنسورهای جلوی آیفون را از روی قاب پشت گوشی جدا کرده و آن را کاملا آزاد کنید تا با پنل جلوی گوشی قابل جداسازی باشد.

مرحله 21: جداسازی کامل پنل جلو و قاب پشت گوشی آیفون

• می‌توانید پنل جلوی گوشی iPhone XS Max تعمیری را به طور کامل از قاب پشت آن جدا کنید.

• از آنجایی که هدف تعویض باتری گوشی iPhone XS Max است و این قطعه روی قاب پشت گوشی سوار شده، بنابراین دیگر با پنل جلوی دستگاه کاری ندارید و می‌توانید آن را در گوشه امنی قرار دهید.

• نکته (مخصوص بستن گوشی): اگر می‌خواهید بعد از تعویض باتری گوشی آیفون XS Max خاصیت ضد آب آن حفظ شود، در همین مرحله توقفی داشته باشید و لاستیک های آب بندی جدیدی را روی لبه های قاب پشت آن نصب کنید.

مرحله 22: باز کردن پیچ های براکت اسپیکر و ویبره

• پنج پیچ 1.4 میلیمتری که در عکس با رنگ قرمز مشخص شده‌اند را از لبه زیرین قاب پشت گوشی آیفون باز کنید.

مرحله 23: جداسازی براکت اسپیکر و ویبره

• براکت محفظه اسپیکر و ویبره گوشی آیفون XS Max تعمیری را از لبه زیرین قاب پشت آن جدا کنید.

مرحله 24: باز کردن پیچ براکت کانکتور اسپیکر

• پیچ 1.3 میلیمتری که در عکس با رنگ قرمز مشخص شده را باز کنید.

مرحله 25: جداسازی براکت کانکتور اسپیکر

• براکت روی کانکتور موتور ویبره گوشی iPhone XS Max تعمیری را با نوک پنس از روی آن باز کنید.

مرحله 26: آزاد کردن کانکتور اسپیکر

• با نوک اسپاتول، کانکتور موتور ویبره را از روی سوکتش آزاد کنید.

مرحله 27: باز کردن پیچ های نگهدارنده محفظه اسپیکر

• پیچ 2.7 میلیمتری که در عکس با رنگ قرمز مشخص شده را باز کنید.

• پیچ 2.9 میلیمتری که در عکس با رنگ نارنجی مشخص شده را باز کنید.

• پیچ 3.1 میلیمتری که در عکس با رنگ زرد مشخص شده را باز کنید.

مرحله 28: بلند کردن لبه فوقانی محفظه اسپیکر

• نوک اسپاتول سر صاف را به آرامی و از لبه فوقانی به زیر محفظه اسپیکر آیفون فرو برده و آن را به سمت بالا هدایت کنید تا از روی جایگاهش بلند شود.

• نکته: در این مرحله سعی در جداسازی کامل محفظه اسپیکر نداشته باشید.

مرحله 29: جدا کردن چسب لبه فوقانی محفظه اسپیکر

• در همان حالت که لبه فوقانی محفظه اسپیکر کمی از روی جایگاهش بلند شود، با پنس چسبی که در این بخش نصب است را آزاد نمایید.

• نکته: اگر احساس کردید چسب لبه فوقانی محفظه اسپیکر گوشی به راحتی از روی این بخش جدا نمی‌شود، کمی به آن گرما اعمال کنید.

مرحله 30: جداسازی محفظه اسپیکر

• دو سمت لبه فوقانی محفظه اسپیکر گوشی آیفون را با انگشت گرفته و خیلی آرام آن را به سمت عقب بکشید تا کاملا از لبه زیرین قاب گوشی جدا شود.

• محفظه اسپیکر را در گوشه امنی قرار داده و مابقی مراحل پروسه تعویض باتری گوشی iPhone XS Max را انجام دهید.

مرحله 31: تمیز کردن چسب های محل نصب اسپیکر

• چسب هایی که در محل نصب اسپیکر گوشی آیفون وجود دارند را با نوک پنس از روی قاب پشت گوشی جدا کنید تا این بخش از قاب پشت آیفون کاملا تمیز شود.

مرحله 32: آزاد کردن کانکتور موتور ویبره

• با نوک اسپاتول سرگرد، کانکتور موتور ویبره گوشی آیفون را هم از روی سوکتش آزاد کنید.

مرحله 33: باز کردن پیچ های نگهدارنده موتور ویبره

• دو پیچ 1.9 میلیمتری که در عکس با رنگ قرمز مشخص شده‌اند را باز کنید.

مرحله 34: بلند کردن لبه سمت راست موتور ویبره

• با نوک پنس پایه سمت راست موتور ویبره گوشی آیفون را گرفته و خیلی آرام آن را به سمت بالا هدایت کنید تا لبه سمت راست موتور ویبره گوشی از روی جایگاهش بلند شود.

مرحله 35: جداسازی موتور ویبره

• موتور ویبره گوشی آیفون را به طور کامل از لبه زیرین قاب پشت آن جدا کنید.

• نکته: در لبه سمت چپ موتور ویبره گوشی iPhone XS Max یک کلیپس فلزی کوچک قرار دارد. در حین جداسازی این موتور مراقب باشید که کلیپس مذکور از موتور تپتیک جدا نشود.

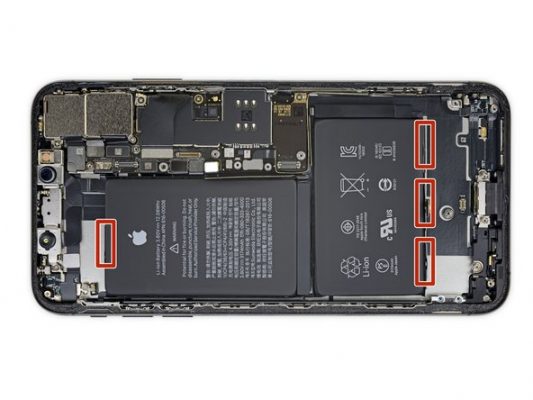

مرحله 36 (توضیحات تکمیلی تعویض باتری گوشی iPhone XS Max): چسب های نگهدارنده باتری

• همانطور که مشاهده می‌کنید باتری گوشی آیفون ایکس اس مکس اپل حالتی شبیه به حرف L دارد. در زیر باتری این محصول چهار چسب نگهدارنده با قدرت چسبندگی بالا نصب شده که منجر به کیپ شدن باتری گوشی روی قاب پشت آن می‌شوند. در چند مرحله بعد باید این چسب ها را باز کنید تا تعویض باتری گوشی iPhone XS Max امکانپذیر شود. در حین باز کردن چسب های مذکور مراقب باشید که به باتری گوشی آسیبی وارد نشود.

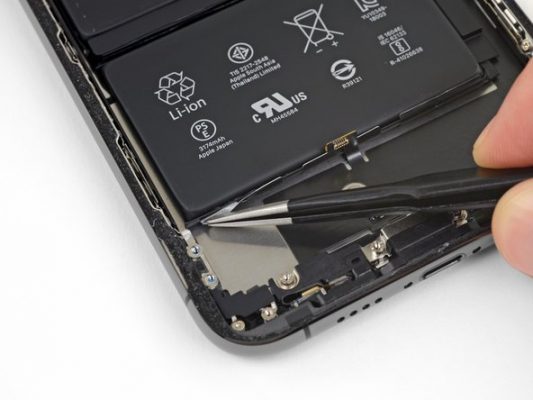

مرحله 37: آزاد کردن لبه چسب اول باتری پایین

• با نوک یک پیک یا با استفاده از پنس، لب اولین چسب نگهدارنده باتری پایین آیفون را از گوشه آن آزاد کنید. این کار را به گونه‌ای انجام دهید که لبه چسب باتری کاملا آزاد شود.

• نکته: اگر در حین انجام این مرحله از ابزار نوک تیزی مثل پنس استفاده کردید، مراقب باشید که به باتری گوشی آسیبی وارد نشود.

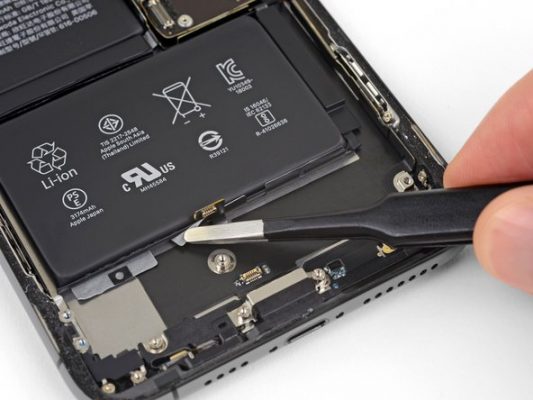

مرحله 38: آزاد کردن دو چسب دیگر لبه باتری پایین

• دقیقا مثل حالت قبل، لبه دو چسب دیگری که روی باتری پایین آیفون نصب است را هم باز کنید.

مرحله 39 (توضیحات تکمیلی تعویض باتری گوشی iPhone XS Max): ترفند آزاد کردن چسب های نگهدارنده باتری

• برای اینکه چسب های نگهدارنده زیر باتری گوشی آیفون XS Max جدا شوند باید لبه آن ها را بگیرید و بکشید. در حین کشیدن و آزاد کردن این چسب ها باید دقت زیادی صرف شود، چون هرچقدر این چسب ها با کیفیت بهتری از زیر باتری جدا شوند، جداسازی و تعویض باتری گوشی iPhone XS Max هم ساده‌تر خواهد شد. پس به هیچ عنوان عجله نکنید و مراحلی که شرح می‌دهیم را با دقت انجام دهید.

• برای اینکه جداسازی چسب ها به درستی انجام شود باید لبه آن ها را با انگشت گرفته و خیلی آرام به سمت عقب بکشید. سعی کنید کشیدن چسب را با نیروی یکنواخت، شدت کم و زاویه 60 درجه انجام دهید. در این حالت چسب نگهدارنده باتری گوشی به شدت کش می‌آید. کشیدن این چسب با نیروی یکنواخت، ملایم و زاویه 60 درجه را ادامه دهید.

• نکته: اگر در حین جداسازی چسب های نگهدارنده باتری، یکی از آن ها یا تمام آن ها پاره شدند و به طور کامل از زیر باتری آزاد نگشتند نگران نباشید! با انجام یک مرحله اضافه که در بخش های آتی شرح می‌دهیم به راحتی می‌توانید باتری گوشی را حتی در صورتی که چسب های نگهدارنده زیر آن کاملا آزاد نشده باشند از روی قاب پشت گوشی آیفون جدا کنید.

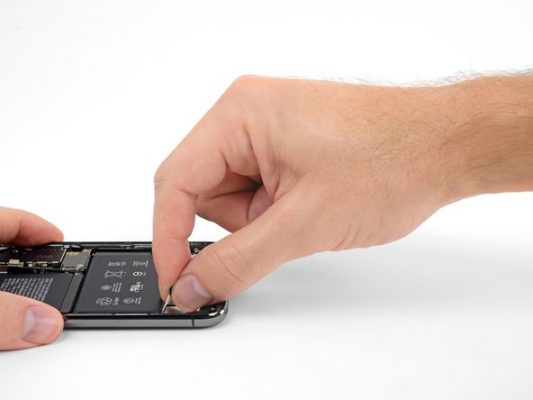

مرحله 40: آزاد کردن اول چسب نگهدارنده باتری

• لبه اولین چسب نگهدارنده باتری زیرین آیفون را با انگشت گرفته و آن را با زاویه 60 درجه و نیروی ملایم و یکنواخت به سمت عقب بکشید. در این حالت چسب مذکور تا چند برابر طول اصلی خودش کش می‌آید. کشیدن چسب با نیروی یکنواخت را تا جایی ادامه دهید که کاملا از زیر باتری گوشی آزاد شود.

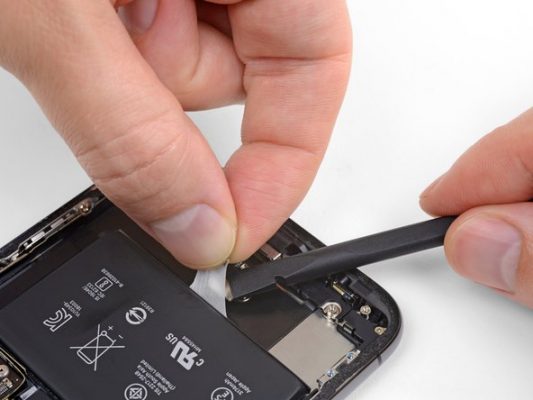

مرحله 41: آزاد کردن دومین چسب نگهدارنده باتری

• نکته: ابتدا دو چسب سمت راست و چپ باتری زیرین آیفون را آزاد کنید و در نهایت چسب وسط را آزاد نمایید.

• لبه دومین چسب نگهدارنده باتری گوشی را گرفته و مثل حالت قبل به سمت عقب بکشید. کشیدن چسب را تا جایی ادامه دهید که کاملا آزاد شود.

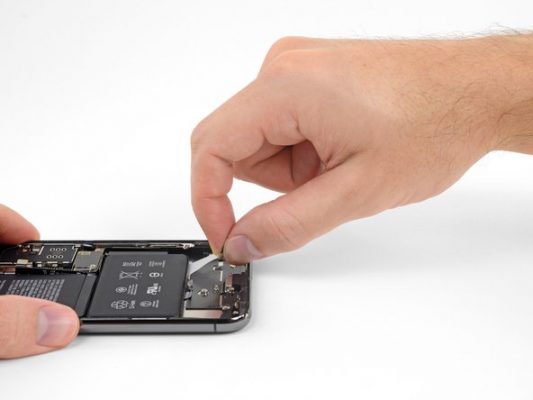

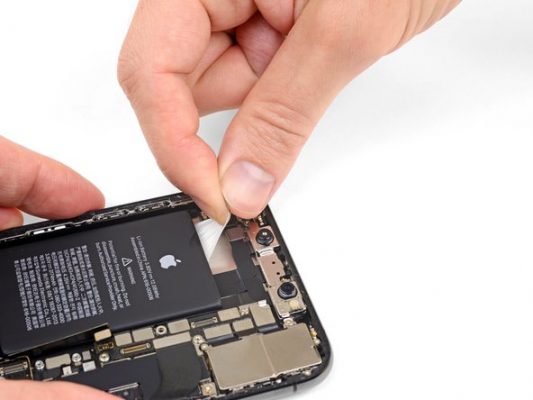

مرحله 44: آزاد کردن چسب نگهدارنده باتری بالا

• لبه اولین چسب نگهدارنده باتری بالای گوشی iPhone XS Max را با انگشت گرفته و آن را با زاویه 60 درجه و نیروی ملایم و یکنواخت به سمت عقب بکشید. کشیدن چسب را تا جایی ادامه دهید که پاره شود و از زیر باتری جدا گردد.

مرحله 45 (در صورت نیاز): شل کردن کامل باتری

• نکته: اگر در حین آزاد کردن چسب های نگهدارنده باتری آیفون نتوانستید خیلی موفق عمل کنید و این چسب ها زود پاره شدند نگران نباشید. با انجام کارهایی که در این مرحله شرح می‌دهیم می‌توانید جداسازی باتری گوشی iPhone XS Max را به راحتی امکانپذیر کنید.

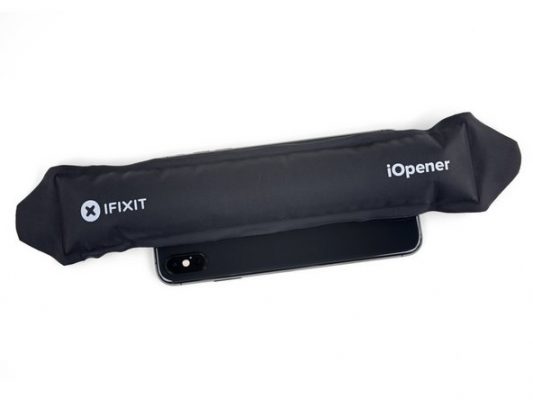

• با سشوار، آی‌اوپنر یا هیتر به قاب پشت گوشی آیفون ایکس اس مکس تعمیری گرما اعمال کنید. شدت گرما را در حالت ملایم قرار داده و یک دقیقه به قاب پشت آیفون گرما بدهید.

• حدود 50 سانتیمتر نخ دندان تهیه کنید و دو سر آن را به دو اسپاتول پیچ دهید. به آرامی طول نخ دندان را مثل عکس ضمیمه شده به زیر باتری هدایت کنید. به آرامی و با استفاده از اسپاتول ها، نخ دندان را زیر باتری آیفون به طور کامل پیش ببرید تا از سمت دیگر باتری خارج شود. حالا خیلی راحت قادر به جداسازی باتری خواهید بود.

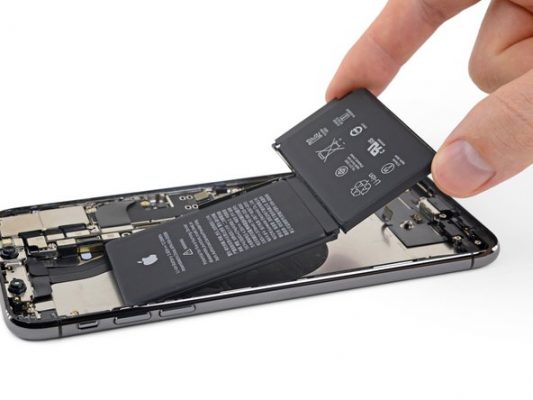

مرحله 46: تعویض باتری گوشی iPhone XS Max اپل

• باتری گوشی را از روی قاب پشت آن جدا کنید.

• می‌توانید تعویض باتری گوشی iPhone XS Max را انجام دهید.

برای بستن گوشی لازم است تمام مراحلی که در این مقاله دیاگ همراه شرح دادیم را به ترتیب از انتها به ابتدا طی کرده و به صورت معکوس انجام دهید.

فراموش نکنید تحت هر شرایط می‌توانید با یک تماس ساده، تعویض باتری گوشی آیفون XS Max اپل خود را به کارشناسان دیاگ همراه واگذار کنید و از یک تعمیر سریع و بی‌دردسر لذت ببرید. برای تهیه تمام ابزار مورد نیازتان و همچنین باتری اورجینال گوشی آیفون XS Max اپل می‌توانید از خدمات مرکز دیاگ همراه استفاده کنید. تمام محصولاتی که در این شرکت عرضه شده‌اند اورجینال و اصل بوده و از این نظر دارای ضمانت هستند.

در صورت بروز هرگونه مشکل در پروسه تعویض باتری گوشی آیفون XS Max اپل می‌توانید از کارشناسان دیاگ همراه راهنمایی بخواهید. برای کسب مشاوره و ثبت درخواست تعمیرات، کافی است از طریق راه های اعلام شده تماس حاصل فرمائید یا سفارش خود را به صورت آنلاین و از طریق صفحه سفارش آنلاین تعمیرات گوشی موبایل در سایت دیاگ همراه به ثبت برسانید.
