آموزش تعویض باتری گوشی آیفون X اپل

دیاگ همراه در این بخش از سلسله قسمت های تعمیرات گوشی آیفون به بررسی نکاتی در خصوص تعویض باتری گوشی آیفون X اپل می پردازد. تعویض باتری گوشی آیفون X (ایکس) اپل به طور میانگین بعد از 18 الی 24 ماه استفاده از گوشی انجام می‌شود. باتری این گوشی عموما بعد از 500 سیکل شارژ چیزی در حدود 20 درصد از توان و ظرفیت خود را از دست می‌دهد. متاسفانه تعویض باتری گوشی آیفون X (ایکس) اپل کار چندان آسانی نیست و تقریبا 90 الی 120 دقیقه زمان لازم دارد. در ادامه مطالب تعمیرات موبایل در وبسایت دیاگ همراه قصد داریم به آموزش تصویری و مرحله به مرحله نحوه تعویض باتری گوشی آیفون X (ایکس) اپل بپردازیم.

چنانچه در رابطه با هر یک از مراحل شرح داده شده مشکلی به وجود آمد، می‌توانید با مراجعه به صفحه ثبت سفارش آنلاین تعمیرات گوشی موبایل در شرکت دیاگ همراه، سفارش تعمیر و تعویض باتری گوشی آیفون X خود را به ثبت برسانید و انجام تعمیرات را به کارشناسان خبره این مرکز واگذار کنید.



قطعات و ابزار مورد نیاز برای آموزش تعویض باتری گوشی آیفون X اپل:



مرحله 1: باز کردن پیچ های لبه زیرین

• نکته: قبل از اینکه پروسه تعمیر گوشی آیفون X (ایکس) اپل را شروع کنید، شارژ باتری گوشی را کاملا خالی کرده یا به کمتر از 25 درصد برسانید. هرچه شارژ باتری لیتیوم یونی کمتر باشد، حساسیت آن در برابر فشار و ضربه هم کمتر می‌شود.

• گوشی آیفون X (ایکس) تعمیری را خاموش کنید.

• دو پیچ 6.9 میلیمتری لبه زیرین قاب آیفون X (ایکس) تعمیری را باز کنید.

مرحله 2: گرما دادن له لبه زیرین قاب

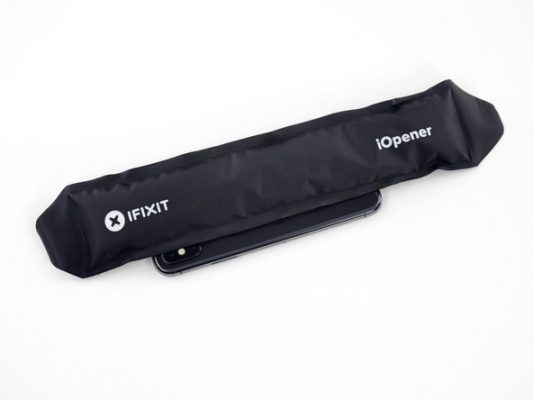

• با آی‌اوپنر برای مدت زمان 1 دقیقه به لبه زیرین قاب آیفون X (ایکس) تعمیری گرما بدهید. برای انجام این کار می‌توانید از سشوار هم استفاده کنید اما در این حالت باید گرما را برای مدت زمان بیشتری (در حدود 3 الی 4 دقیقه) به لبه زیرین قاب گوشی وارد کنید.

• نکته: برای باز کردن قاب آیفون X (ایکس) می‌توانید از دو روش مختلف استفاده کنید. در روش اول به ابزاری با نام آی‌اسکلک (iSclack) نیاز دارید که اصطلاحا به آن قاب کش هم گفته می‌شود. اگر به این ابزار دسترسی دارید نحوه بکارگیری آن در مراحل 3 و 4 شرح داده شده است. اما اگر به قاب کش دسترسی ندارید باید از روش دوم استفاده کنید که در آن از ساکشن کاپ استفاده می‌شود. نحوه بکارگیری این روش در مراحل 5 و 6 شرح داده شده است.

مرحله 3 (در صورت داشتن قاب کش): قرار دادن آیفون در قاب کش

• نکته: برای باز کردن قاب آیفون X (ایکس) حتما از آی‌اسکلک یا همان قاب کش استفاده کنید، در غیر این صورت ممکن است به گوشی آسیب زده شود.

• لبه زیرین آیفون X (ایکس) تعمیری را مثل عکس های ضمیمه شده در داخل قاب کش قرار دهید و کاپ های مکنده قاب کش را روی نمایشگر و درب پشت آیفون محکم کنید.

مرحله 4 (در صورت داشتن قاب کش): شل کردن لبه زیرین قاب

• دستگیره قاب کش را گرفته و به آرامی سعی کنید با اعمال فشار آن را جمع نمایید. به تدریج شدت نیروی فشاری را افزایش دهید تا شکافی در لبه زیرین قاب آیفون X (ایکس) ایجاد شود.

• به محض اینکه شکافی در لبه زیرین قاب آیفون X (ایکس) ایجاد شد، نوک پیک را در داخل این شکاف فرو کنید.

• نکته: اگر به منظور شل کردن قاب آیفون 10 (ایکس) از قاب کش استفاده کردید، ادامه پروسه تعویض باتری گوشی آیفون X (ایکس) را از مرحله 7 دنبال کنید.

مرحله 5 (در صورت نداشتن قاب کش): نصب ساکشن کاپ

• ساکشن کاپ را به آرامی روی لبه زیرین صفحه نمایش آیفون ایکس نصب کنید.

مرحله 6 (در صورت نداشتن قاب کش): شل کردن لبه زیرین قاب

• با انگشت خود ساکشن کاپ را گرفته و کف دستتان را روی صفحه نمایش آیفون تعمیری تکیه دهید. به آرامی ساکشن کاپ را به سمت بالا بکشید و به تدریج شدت نیروی کششی را افزایش دهید تا شکافی روی لبه زیرین قاب آیفون X (ایکس) تعمیری ایجاد شود.

• به محض اینکه شکافی روی لبه زیرین قاب آیفون ایکس تعمیری ایجاد شد، نوک پیک را به داخلی این بخش از قاب گوشی فرو ببرید.

مرحله 7: شل کردن لبه زیرین و سمت چپ قاب

• پیک را به آرامی در لبه زیرین قاب آیفون X حرکت داده و به تدریج به سمت لبه چپ قاب گوشی هدایت کنید تا لاستیک های آب بندی موجود در این بخش از لبه قاب آیفون از بین بروند.

• نکته: سعی کنید در حین انجام این مرحله پیک را بیش از اندازه در داخل قاب آیفون X فرو نبرید.

مرحله 8: شل کردن لبه سمت راست قاب

• پیک را مجددا به لبه زیرین قاب آیفون X فرو ببرید و اینبار آن را به سمت راست قاب گوشی هدایت نمایید و در این قسمت از قاب گوشی حرکت دهید تا این بخش از قاب آیفون هم شل شود.

• نکته: سعی کنید در حین انجام این مرحله پیک را بیش از اندازه در داخل قاب آیفون X فرو نبرید.

مرحله 9: شل کردن لبه فوقانی قاب

• پیک را در لبه فوقانی قاب آیفون X (ایکس) تعمیری حرکت دهید تا این بخش از قاب گوشی هم شل شود.

• نکته: به دلیل سنسورهای بسیار حساسی که در این قسمت از قاب آیفون X وجود دارند، به هیچ عنوان نوک پیک را بیش از حد در داخل لبه فوقانی قاب گوشی فرو نبرید.

مرحله 10: جداسازی ساکشن کاپ یا قاب کش

• ساکشن کاپ یا قاب کش را از آیفون X (ایکس) تعمیری جدا کنید.

مرحله 11: باز کردن کتابی قاب آیفون

• به آرامی پنل جلوی آیفون X (ایکس) تعمیری را از لبه سمت چپ قاب گوشی به صورت کتابی باز کنید. زمانی که پنل جلو یا همان نمایشگر آیفون نسبت به پنل پشت آن زاویه 90 درجه پیدا کرد، آن را به جعبه یا جسمی که بتواند نقش یک تکیه‌گاه را ایفاء کند وصل نمایید. می‌توانید برای انجام این کار از کش استفاده کنید.

• نکته: به هیچ عنوان در این مرحله سعی نکنید که قاب آیفون X تعمیری را کاملا باز کرده و پنل جلوی آن را از پنل پشت گوشی جدا نمایید، چون این دو قسمت با کانکتور و سیم های خاصی به هم وصل هستند.

• (مخصوص بستن گوشی): بعد از تعویض باتری گوش آیفون X (ایکس) و زمانی که نوبت به نصب پنل جلوی (صفحه نمایش) گوشی روی پنل پشت می‌رسد، ابتدا گیره های بخش فوقانی صفحه نمایش را روی بدنه گوشی نصب کنید. سپس سایر قسمت های صفحه نمایش را روی بدنه آیفون X تعمیر شده نصب نمایید.

مرحله 12: باز کردن پیچ های براکت روی برد

• سه پیچ 1.1 میلیمتری که در عکس با رنگ قرمز مشخص شده را باز کنید.

• پیچ 3.1 میلیمتری که در عکس با رنگ نارنجی مشخص شده را باز کنید.

• پیچ 3.7 میلیمتری که در عکس با رنگ زرد مشخص شده را باز کنید.

• نکته: پیچ هایی که از روی برد آیفون X (ایکس) باز می‌کنید را به گونه‌ای بچینید که محل نصب آن‌ها را فراموش نکنید. بعد از تعمیر آیفون و زمانی که در حالت جمع کردن گوشی هستید، باید حتما هر پیچ را در جایگاه مناسب و مخصوص خودش قرار دهید، در غیر این صورت ممکن است به برد و دیگر قطعات سخت افزاری آیفون آسیب وارد شود.

مرحله 13: جداسازی براکت روی برد

• براکت روی برد آیفون ایکس تعمیری را با پنس از روی آن جدا کنید.

مرحله 14: باز کردن کانکتور باتری

• کانکتور باتری آیفون X تعمیری را به آرامی با نوک اسپاتول از روی برد آزاد کنید.

• کانکتور باتری و سیم آن را تا حد امکان از سوکتش فاصله دهید تا به طور اتفاقی در حین تعمیر گوشی روی سوکت قرار نگیرد و منجر به انتقال انرژی به برد گوشی نشود.

مرحله 15: باز کردن کانکتور سنسورهای پنل جلو

• کانکتوری که در عکس نشان داده شده را به آرامی با نوک اسپاتول از روی برد آزاد کنید.

مرحله 16: باز کردن کانکتور صفحه نمایش

• کانکتور صفحه نمایش آیفون X (ایکس) تعمیری را به آرامی با نوک اسپاتول از روی برد گوشی آزاد کنید.

• (مخصوص بستن گوشی): بعد از تعویض باتری گوشی آیفون X (ایکس) و زمانی که در حال جمع کردن گوشی هستید، برای نصب کانکتور صفحه نمایش روی برد به وسط آن فشار وارد نکنید، بلکه کانکتور را روی سوکتش قرار داده و به یک سمت آن فشار اعمال نمایید. سپس فشار را به سمت دیگر کانکتور وارد کنید تا کاملا روی برد گوشی نصب شود.

مرحله 17: باز کردن کانکتور دیجیتایزر

• کانکتور دیجیتایزر را با نوک اسپاتول از روی برد آیفون X تعمیری آزاد کنید.

• (مخصوص بستن گوشی): برای جا زدن کانکتور دیجیتایزر آیفون X هم باید مثل کانکتور نمایشگر عمل کنید و به دو سمت آن فشار وارد نمایید تا روی سوکت برد کیپ شود.

• نکته: اگر بعد از تعویض باتری گوشی آیفون X (ایکس) و نصب کانکتورهای صفحه نمایش و دیجیتایزر متوجه شدید که نمایشگر گوشی به درستی کار نمی‌کند، ابتدا کانکتورهای نمایشگر و دیجیتایزر را نصب کرده و سپس باتری گوشی را از آن خارج و مجددا نصب نمایید. بدین ترتیب مشکل صفحه نمایش آیفون برطرف می‌شود.



مرحله 18: جداسازی سیم سنسورهای پنل جلو

• سیم سنسورهای جلوی آیفون X تعمیری را با نوک پنس گرفته و به آرامی سعی کنید آن را از روی برد گوشی بلند نمایید. این سیم با چسب های خاصی روی برد نصب شده است. بعد از اینکه سیم از روی برد جدا شد، آن را به سمت چپ بکشید تا کاملا آزاد شود.

• نکته: می‌توانید برای ساده تر شدن کار به محل چسب زده شده سیم سنسورهای روی برد گوشی گرمای ملایمی اعمال کنید تا خاصیت چسبندگی این بخش تضعیف شده و جداسازی آن آسان تر شود.

مرحله 19: جداسازی صفحه نمایش

• صفحه نمایش یا همان پنل جلوی گوشی آیفون X (ایکس) تعمیری را به آرامی کاملا از بدنه گوشی جدا کنید.

• صفحه نمایش را در گوشه امنی قرار داده و ادامه پروسه تعویض باتری گوشی آیفون X (ایکس) را روی بدنه آن دنبال نمایید.

• نکته: بعد از تعویض باتری گوشی آیفون X (ایکس) و زمانی که نوبت به جا زدن صفحه نمایش روی پنل پشت گوشی می‌رسد، باید لاستیک های آب بندی جدیدی را در اطراف قاب گوشی نصب کنید تا خاصیت ضد آب بودن گوشی از دست نرود.

مرحله 20: باز کردن پیچ های براکت لبه زیرین

• دو پیچ 1.9 میلیمتری که در عکس با رنگ قرمز مشخص شده‌اند را باز کنید.

• پیچ 1.2 میلیمتری که در عکس با رنگ نارنجی مشخص شده را باز کنید.

• پیچ 1.6 میلیمتری که در عکس با رنگ زرد مشخص شده را باز کنید.

• پیچ 2.4 میلیمتری که در عکس با رنگ سبز مشخص شده را باز کنید.

• پیچ 1.7 میلیمتری که در عکس با رنگ آبی کم رنگ مشخص شده را باز کنید.

• پیچ 1.5 میلیمتری که در عکس با رنگ آبی تیره مشخص شده را باز کنید.

مرحله 21: بلند کرده براکت لبه زیرین به صورت کتابی

• براکت لبه زیرین آیفون X تعمیری را دقیقا مثل عکس های ضمیمه شده به صورت کتابی از روی اسپیکر و موتور تپتیک گوشی بلند کنید تا حالتی عمودی پیدا کند.

• نکته: به هیچ عنوان سعی نکنید که در این مرحله براکت لبه زیرین قاب آیفون X را به صورت کامل از آن جدا کنید، چون این براکت با کانکتوری به پنل آیفون وصل است.

مرحله 22: جداسازی کانکتور براکت لبه زیرین

• به آرامی کانکتوری که منجر به اتصال براکت لبه زیرین آیفون X به پنل گوشی شده را با نوک اسپاتول آزاد کنید.

مرحله 23: جداسازی براکت لبه زیرین

• براکت لبه زیرین قاب آیفون X (ایکس) تعمیری را با نوک پنس گرفته و کاملا از گوشی جدا نمایید.

مرحله 24: باز کردن پیچ روی کانکتور اسپیکر

• پیچ 2.1 میلیمتری که در عکس با رنگ قرمز مشخص شده را باز کنید.

مرحله 25: جداسازی براکت کانکتور اسپیکر

• براکت روی کانکتور اسپیکر آیفون X (ایکس) تعمیری را با پنس گرفته و از روی آن جدا کنید.

مرحله 26: باز کردن کانکتور اسپیکر

• به آرامی با نوک اسپاتول سرگرد، کانکتور اسپیکر آیفون X (ایکس) تعمیری را از روی برد آزاد کنید.

مرحله 27: بلند کردن اسپیکر از گوشه پنل

• نوک اسپاتول سرگردم را به آرامی در گوشه خارجی اسپیکر آیفون X قرار داده و آن را به سمت بالا بکشید تا لبه اسپیکر گوشی از روی قاب آن بلند شود.

• نکته: در حین بلند کردن اسپیکر از جایگاهش حتما نوک اسپاتول را در گوشه‌ای از اسپیکر فرو ببرید که در عکس نشان داده شده است و به هیچ وجه نوک اسپاتول را در نزدیکی سیم کانکتور و سوکت اسپیکر فرو نبرید.

• (مخصوص بستن گوشی): بعد از تعویض باتری گوشی آیفون X (ایکس) و زمانی که نوبت به جا زدن اسپیکر می‌رسد، حتما دقت کنید که سوکت کانکتور آن و سیم کانکتور به درستی قرار گیرند و دچار خمیدگی نشوند یا در زیر بدنه اسپیکر گیر نکنند.

مرحله 28: جداسازی اسپیکر

• لبه فوقانی اسپیکر آیفون ایکس که در مرحله قبل از جایگاهش بلند شده بود را با انگشت گرفته و خیلی آرام گوشه آن را به سمت عقب بکشید تا آزاد شود.

• بعد از آزاد شدن گوشه اسپیکر، آن را کاملا به سمت عقب بکشید تا از لبه قاب آیفون X جدا شود.

مرحله 29: جداسازی لاستیک آب بندی اسپیکر

• با نوک پنس لاستیک آب بندی که در لبه زیرین قاب و اسپیکر آیفون X واقع شده را کاملا از آن جدا کنید. این لاستیک باید بعد از انجام تعمیرات لازم تعویض شود تا اسپیکر گوشی را محکم روی جایگاهش نگه داشته و آب بندی کند.

مرحله 30: باز کردن پیچ نگهدارنده موتور تپتیک

• پیچ 2.3 میلیمتری که در عکس با رنگ قرمز مشخص شده را باز کنید. این پیچ نگهدارنده موتور تپتیک آیفون X است.

مرحله 31: باز کردن کانکتور موتور تپتیک

• کانکتور موتور تپتیک آیفون X (ایکس) تعمیری را با نوک اسپاتول از روی برد آزاد کنید.

مرحله 32: جداسازی موتور تپتیک

• موتور تپتیک آیفون X (ایکس) را با نوک اسپاتول گرفته و به آرامی از روی پنل گوشی جدا نمایید.

مرحله 33: پیدا کردن محل نصب چسب های نگهدارنده باتری

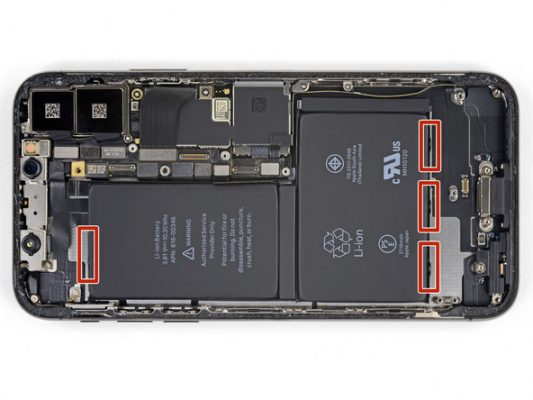

• گوشی باتری آیفون X (ایکس) اپل حالتی منحصر به فرد و L شکل دارد. در لبه های باتری این گوشی 4 چسب نگهدارنده نصب است که باید آن ها را آزاد کنید تا امکان تعویض باتری گوشی آیفون X (ایکس) فراهم شود. در این مرحله محل نصب این 4 چسب را پیدا کنید تا با تسلط کامل پروسه تعویض باتری گوشی آیفون X (ایکس) را ادامه دهید.

مرحله 34: باز کردن لبه اولین چسب باتری

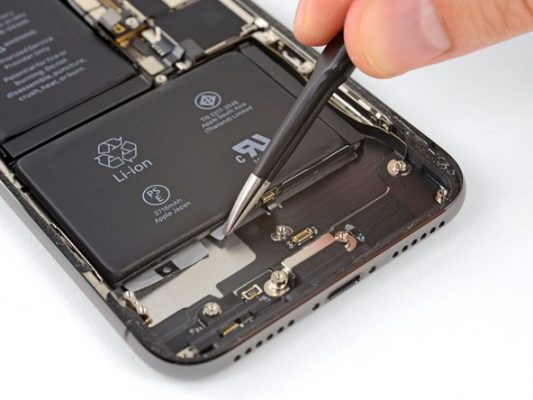

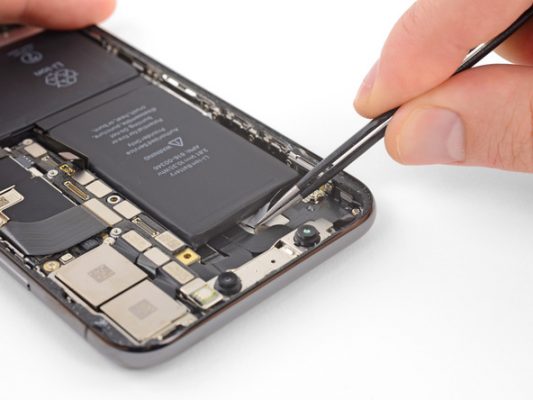

• به آرامی با نوک پنس لبه اولین چسب نگهدارنده باتری آیفون X (ایکس) تعمیری را از بخش زیرین آن آزاد کنید.

• نکته: در حین انجام این کار مراقب باشید که نوک پنس به باتری گوشی آسیب وارد نکند.

مرحله 35: باز کردن لبه دومین و سومین چسب باتری

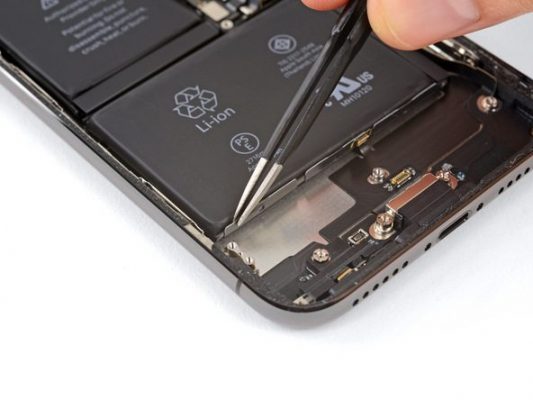

• لبه دو چسب نگهدارنده بعدی را هم مثل مرحله قبل با استفاده از پنس آزاد کنید.

مرحله 36: کشیدن اولین چسب باتری

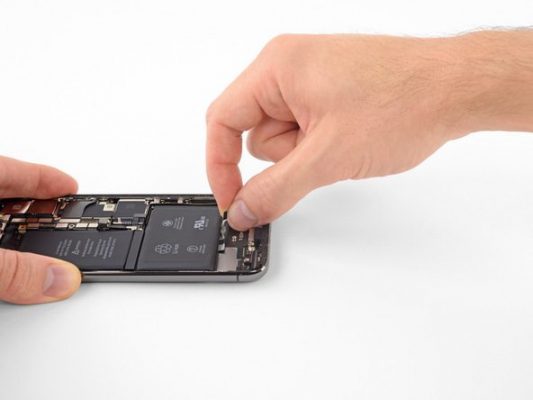

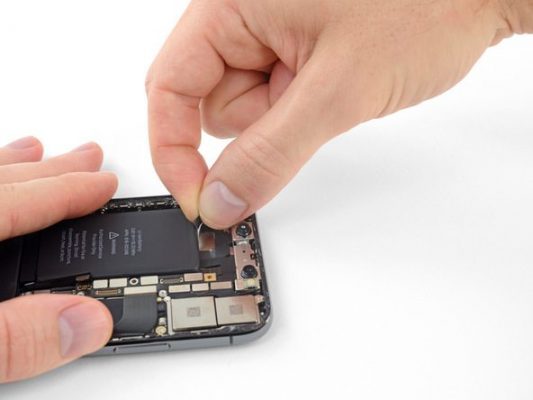

• قاب آیفون X (ایکس) تعمیری را با دست نگه دارید و با انگشت دست دیگرتان لبه اولین چسب نگهدارنده باتری را گرفته و به آرامی به سمت عقب بکشید. منظور از اولین چسب باتری، چسبی است که در گوشه سمتی از باتری واقع شده که سه چسب در آن قسمت تعبیه شده‌اند. سعی کنید یک نیروی یکنواخت را برای کشیدن چسب به کار ببرید تا چسب کش بیاید.

• نکته: اگر در حین کشیدن چسب ناگهان چسب زیر باتری پاره شد، نگران نباشید و لبه باقی مانده چسب را گرفته و دوباره کشیدن آن را ادامه دهید تا کاملا از زیر باتری آزاد شود.

مرحله 37: جداسازی اولین چسب باتری

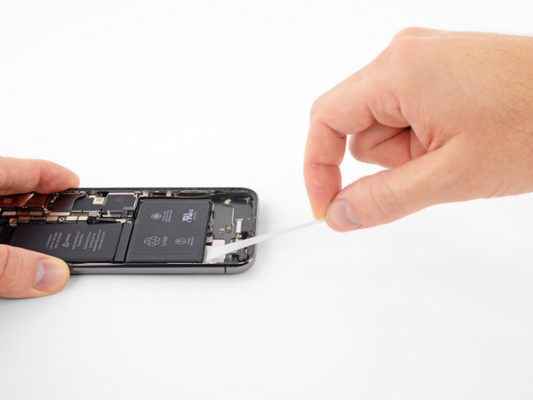

• کشیدن چسب با نیروی یکنواخت را تا جایی ادامه دهید که کاملا از زیر باتری خارج شود.

مرحله 38: جداسازی دومین چسب باتری

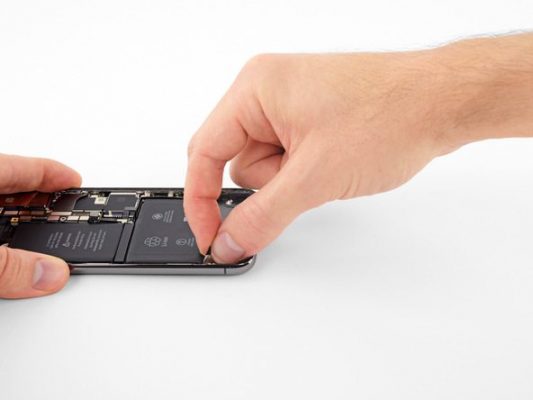

• لبه چسب گوشه مخالف همان قسمت باتری را گرفته و مثل حالت قبل با نیروی یکنواخت به سمت عقب بکشید (چسب وسط را در حالت خودش رها کنید). کشیدن با نیروی یکنواخت را تا جایی ادامه دهید که چسب از زیر باتری گوشی آزاد شود.

مرحله 39: جداسازی سومین چسب باتری

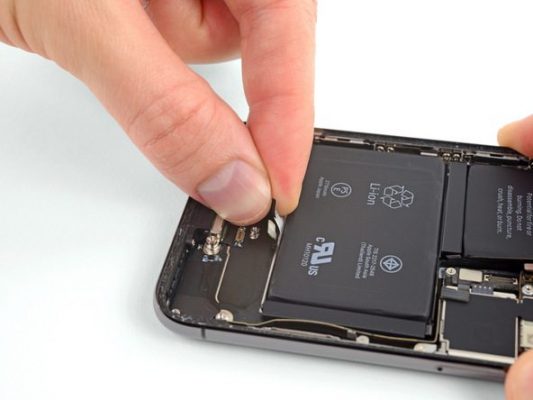

• یکی از چهار چسب نگهدارنده باتری در رو به روی سه چسب دیگر نصب است. لبه این چسب را گرفته و مثل چسب های قبل یا نیروی یکنواخت به سمت عقب بکشید تا کاملا از زیر باتری جدا شود.

مرحله 40: شل کردن لبه آخرید چسب

• آخرین چسبی که باقی مانده همان چسبی است که به عنوان چسب وسط شناخته می‌شد. لبه این چسب را با نوک پنس کامل شل و آماده جداسازی کنید.

• نکته: در حین انجام این کار دقت کنید که به باتری و سایر اجزای سخت افزاری آیفون X آسیبی وارد نشود. برای مثال مراقب مجموعه فیس آیدی (Face ID) موجود در لبه فوقانی قاب آیفون باشید.

مرحله 41: جداسازی چهارمین چسب باتری

• دست خود را به گونه‌ای روی قاب آیفون X (ایکس) تعمیری قرار دهید که روی باتری را بپوشاند اما نیروی به آن وارد نشود.

• به آرامی با انگشت دست دیگرتان لبه چهارمین چسب باتری را گرفته و با نیروی یکنواخت به سمت عقب بکشید. کشیدن را تا جایی ادامه دهید که چسب کاملا از زیر باتری آزاد شود.

مرحله 42: شل کردن باتری

• با آی‌اوپنر یا سشوار به پشت بدنه آیفون X تعمیری گرما بدهید. سعی کنید محل اعمال گرما دقیقا روی بخشی باشد که باتری گوشی روی آن سوار می‌شود.

• حالا باید باتری را از جایگاهش شل کنید. برای انجام این کار می‌توانید مثل عکس دوم از نخ دندان استفاده کنید و با هدایت آن در زیر لبه های باتری آن را شل و آماده جداسازی کنید. همچنین می‌توانید برای انجام این کار از پیک هم استفاده به عمل آورید. در هر حالت سعی کنید تمام لبه های باتری را شل نمایید تا باتری آیفون X آماده جداسازی شود.

مرحله 43: جداسازی و تعویض باتری گوشی آیفون X (ایکس)

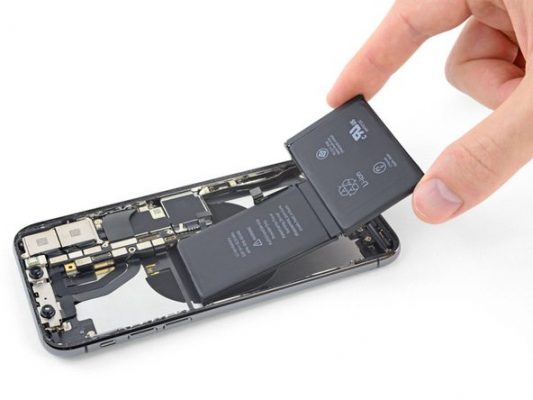

• به آرامی لبه زیرین باتری گوشی آیفون X را گرفته و این قطعه را از گوشی جدا کنید.

• می‌توانید تعویض باتری گوشی آیفون X (ایکس) را انجام دهید. برای اینکه باتری گوشی محکم روی بدنه آن چفت شود باید چسب های نگهدارنده جدیدی را در پشت باتری نصب نمایید.

• حتما بعد از تعویض باتری گوشی آیفون X (ایکس) یک بار آن را کالیبره کنید.



برای بستن گوشی لازم است تمام مراحلی که در این مقاله دیاگ همراه شرح دادیم را به ترتیب از انتها به ابتدا طی کرده و در صورت نیاز به صورت معکوس انجام دهید.

اگر برای تعویض باتری گوشی iPhone X اپل خود با مشکل رو به رو شدید، می‌توانید ضمن تماس از طریق راه های ارتباطی تعیین شده یا از طریق صفحه ثبت سفارش آنلاین تعمیرات گوشی موبایل در سایت دیاگ همراه سفارش خود را به ثبت رسانده و انجام این تعمیر را به کارشناسان دیاگ همراه واگذار کنید و از یک تعمیر سریع، مطمئن و کم هزینه لذت ببرید.
