تعویض ال سی دی آیفون X اپل
آموزش تعویض ال سی دی گوشی آیفون X اپل
دیاگ همراه در این بخش از سلسله قسمت های تعمیرات گوشی آیفون به بررسی نکاتی در خصوص تعویض ال سی دی گوشی آیفون X اپل می پردازد. تعویض ال سی دی گوشی آیفون X (ایکس) اپل اگر چه می‌تواند چندان زمانگیر نباشد، اما نیاز به دقت بالایی دارد. در حین تعویض ال سی دی گوشی آیفون X (ایکس) باید دقت کنید که آسیبی به دیگر قطعات این گوشی نظیر برد آن وارد نشود و قاب گوشی آیفون ایکس هم هیچ آسیبی نبیند. ضمنا حتما باید بعد از تعویض ال سی دی گوشی آیفون X (ایکس) اپل، لاستیک های آب بندی جدیدی را در اطراف نمایشگر گوشی نصب کرد تا خاصیت ضد آب آن حفظ شود. در ادامه مطالب تعمیرات گوشی موبایل در وبسایت دیاگ همراه قصد داریم به آموزش تصویری و مرحله به مرحله نحوه تعویض ال سی دی گوشی آیفون X (ایکس) اپل بپردازیم.
چنانچه در رابطه با هر یک از مراحل شرح داده شده مشکلی به وجود آمد یا سوالی داشتید، می‌توانید با مراجعه به صفحه ثبت سفارش آنلاین تعمیرات گوشی موبایل در شرکت دیاگ همراه، از آن ها راهنمایی دقیق تری بخواهید یا سفارش تعمیر و تعویض ال سی دی گوشی آیفون X خود را به ثبت برسانید و انجام تعمیرات را به کارشناسان خبره این مرکز واگذار کنید.
قطعات و ابزار مورد نیاز برای تعویض ال سی دی گوشی آیفون X اپل:
- تاچ ال سی دی آیفون X
- باتری آیفون X
- قاب و شاسی آیفون X
- دوربین پشت آیفون X
- دوربین جلو آیفون X
- بازر آیفون X
- اسپیکر مکالمه آیفون X
- فلت پاور و ولوم آیفون X
مرحله 1: باز کردن پیچ های لبه زیرین
-
نکته: قبل از شروع تعویض ال سی دی گوشی آیفون X (ایکس) شارژ باتری گوشی را کاملا خالی کرده یا به کمتر از 25 درصد برسانید تا احتمال بروز خطراتی مثل انفجاری باتری کاهش یابد.
-
گوشی آیفون X (ایکس) تعمیری را خاموش کنید.
-
دو پیچ 6.9 میلیمتری لبه زیرین قاب گوشی را باز کنید.
مرحله 2: اعمال گرما به لبه زیرین قاب
-
با آی‌اوپنر برای مدت زمان 1 دقیقه به لبه زیرین قاب گوشی آیفون X (ایکس) تعمیری گرما بدهید. اگر به آی‌اوپنر دسترسی ندارید و برای انجام این کار از سشوار استفاده می‌کنید باید گرما را برای مدت زمان بیشتری (در حدود 3 الی 4 دقیقه) به قاب گوشی اعمال نمایید.
-
نکته: به منظور باز کردن قاب آیفون X می‌توانید از دو روش استفاده کنید. در روش اول به ابزار با نام آی‌اسکلک (iSclack) یا قاب کش نیاز دارید که نحوه بکارگیری آن در مراحل 3 و 4 شرح داده شده است. اما در روش دوم از ساکشن کاپ استفاده می‌شود که نحوه بکارگیری آن در مرحله 5 و 6 شرح داده شده است. بنابراین با توجه به شرایط خود ادامه پروسه تعویض ال سی دی گوشی آیفون X (ایکس) را از مرحله مناسب دنبال کنید.
مرحله 3 (در صورت داشتن قاب کش): قرار دادن آیفون در قاب کش
-
لبه زیرین آیفون X (ایکس) تعمیری را مثل عکس های ضمیمه شده در داخل قاب کش قرار دهید و کاپ های مکنده قاب کش را روی نمایشگر و درب پشت آیفون محکم کنید.
مرحله 4 (در صورت داشتن قاب کش): شل کردن لبه زیرین قاب
-
دستگیره قاب کش را با اعمال فشار جمع کنید تا شکافی در لبه زیرین قاب آیفون X (ایکس) ایجاد شود.
-
به آرامی پیک را در داخل این شکاف فرو کنید.
-
نکته: اگر به منظور شل کردن قاب آیفون (ایکس) از قاب کش استفاده کردید، ادامه پروسه تعویض ال سی دی گوشی آیفون X (ایکس) را از مرحله 7 دنبال کنید.
مرحله 5 (در صورت نداشتن قاب کش): نصب ساکشن کاپ
-
ساکشن کاپ را روی لبه زیرین صفحه نمایش آیفون نصب کنید.
مرحله 6 (در صورت نداشتن قاب کش): شل کردن لبه زیرین قاب
-
با انگشت خود ساکشن کاپ را گرفته و کف دستتان را روی صفحه نمایش آن تکیه دهید. به آرامی ساکشن کاپ را به سمت بالا بکشید و به تدریج شدت نیروی کششی را افزایش دهید تا شکافی در لبه زیرین قاب آیفون X (ایکس) تعمیری ایجاد شود.
-
به آرامی نوک پیک را به داخلی شکاف ایجاد شده در لبه زیرین قاب گوشی فرو ببرید.
مرحله 7: شل کردن لبه زیرین و سمت چپ قاب
-
پیک را به آرامی از لبه زیرین قاب آیفون X تعمیری به سمت لبه چپ آن هدایت کنید تا لاستیک های آب بندی موجود در این دو بخش از قاب گوشی از بین بروند.
-
نکته: سعی کنید در حین انجام این مرحله پیک را بیش از اندازه در داخل قاب آیفون X فرو نبرید، چون ممکن است با اجزای سخت افزاری گوشی تماس پیدا کند و به آن ها آسیب برساند.
مرحله 8: شل کردن لبه سمت راست قاب
-
پیک را از لبه سمت چپ قاب به لبه زیرین منتقل کرده و این بار از این قسمت به سمت لبه راست قاب آیفون X تعمیری هدایت نمایید تا لاستیک آب بندی این بخش از قاب گوشی هم از بین برود.
-
نکته: در حین شل کردن لبه سمت راست قاب آیفون X هم نوک پیک را بیش از حد به داخل آن فرو نبرید.
مرحله 9: شل کردن لبه فوقانی قاب
-
پیک را در لبه فوقانی قاب آیفون X (ایکس) تعمیری حرکت دهید تا این بخش از قاب گوشی هم شل شود.
-
نکته: به دلیل سنسورهای بسیار حساسی که در این قسمت از قاب آیفون ایکس وجود دارند، به هیچ عنوان نوک پیک را بیش از حد در داخل لبه فوقانی قاب گوشی فرو نبرید.
مرحله 10: جداسازی ساکشن کاپ یا قاب کش
-
ساکشن کاپ یا قاب کش را از آیفون X (ایکس) تعمیری جدا کنید.
مرحله 11: باز کردن کتابی قاب آیفون
-
به آرامی پنل جلوی آیفون X (ایکس) تعمیری را از لبه سمت چپ قاب به صورت کتابی باز کنید. وقتی پنل جلو یا همان صفحه نمایش آیفون حالتی عمودی پیدا کرد آن را به یک جعبه یا تکیه گاه مناسب تکیه دهید.
-
نکته: به هیچ وجه سعی نکنید که در این مرحله صفحه نمایش (پنل جلو) آیفون X را از پنل پشت گوشی جدا کنید، چون این دو بخش با کانکتور و سیم های شکننده‌ای به هم متصل هستند.
-
(مخصوص بستن گوشی): بعد از تعویض ال سی دی گوشی آیفون X (ایکس) و زمانی که نوبت جا زدن صفحه نمایش روی پنل پشت می‌رسد، ابتدا گیره های بخش فوقانی صفحه نمایش را روی بدنه گوشی چفت کنید. سپس لبه های سمت راست و چپ ال سی دی را هم روی درب پشت گوشی محکم نمایید.
مرحله 12: باز کردن پیچ های براکت روی برد
-
سه پیچ 1.1 میلیمتری که در عکس با رنگ قرمز مشخص شده را باز کنید.
-
پیچ 3.1 میلیمتری که در عکس با رنگ نارنجی مشخص شده را باز کنید.
-
پیچ 3.7 میلیمتری که در عکس با رنگ زرد مشخص شده را باز کنید.
-
نکته: بعد از تعمیر آیفون X و زمانی که در حال بستن گوشی هستید، باید حتما هر یک از پیچ هایی که باز کرده بودید را در جایگاه صحیح خودش قرار دهید، در غیر این صورت ممکن است فشاری که برای بستن پیچ ها اعمال می‌کنید به برد و قطعات سخت افزاری آیفون آسیب وارد کند.
مرحله 13: جداسازی براکت روی برد
-
براکت روی برد آیفون ایکس تعمیری را با پنس از روی آن جدا کنید.
مرحله 14: باز کردن کانکتور باتری
-
کانکتور باتری آیفون X تعمیری را به آرامی با نوک اسپاتول از روی برد آزاد کنید.
-
کانکتور باتری و سیم آن را تا حد امکان از سوکتش فاصله دهید تا به طور اتفاقی در حین تعمیر گوشی روی سوکت قرار نگیرد و منجر به انتقال انرژی به برد گوشی نشود.
مرحله 15: باز کردن کانکتور سنسورهای پنل جلو
-
کانکتوری که در عکس نشان داده شده را به آرامی با نوک اسپاتول از روی برد آزاد کنید.
مرحله 16: باز کردن کانکتور ال سی دی
-
کانکتور ال سی دی آیفون X (ایکس) تعمیری را به آرامی با نوک اسپاتول از روی برد گوشی آزاد کنید.
-
(مخصوص بستن گوشی): برای نصب کانکتور ال سی دی جدید آیفون بعد از تعویض آن، به هیج وجه به وسط کانکتور فشار وارد نکنید. برای انجام این کار باید کانکتور ال سی دی را روی سوکتش قرار داده و به یک سمت آن فشار وارد کند تا روی سوکتش جا بخورد. سپس به سمت دیگر کانکتور فشار اعمال کنید تا کاملا روی برد گوشی چفت شود.
مرحله 17: باز کردن کانکتور دیجیتایزر
-
کانکتور دیجیتایزر را با نوک اسپاتول از روی برد گوشی آیفون X تعمیری آزاد کنید.
-
(مخصوص بستن گوشی): برای جا زدن کانکتور دیجیتایزر گوشی آیفون X هم باید مثل کانکتور نمایشگر عمل کنید و به دو سمت آن فشار وارد نمایید تا روی سوکت برد کیپ شود.
-
نکته: چنانچه بعد از تعویض ال سی دی گوشی آیفون X (ایکس) و روشن کردن گوشی دیدید که صفحه نمایش آن درست عمل نمی‌کند، باتری آیفون را خارج و مجددا نصب کنید. بدین ترتیب مشکل ال سی دی برطرف می‌شود.
مرحله 18: جداسازی سیم سنسورهای پنل جلو
-
مثل عکس اول با نوک پنس سیم سنسورهای پنل جلوی آیفون X را بگیرید و خیلی آرام آن را به سمت بالا بکشید تا از روی درب پشت گوشی آزاد شود. دقت کنید که این سیم با چسب های نگهدارنده به درب پشت آیفون متصل است.
-
بعد از اینکه چسب نگهدارنده سیم سنسورهای پنل جلو آزاد شد، آن را به سمت چپ بکشید تا سیم مذکور کاملا از درب پشت گوشی رها شود.
-
نکته: می‌توانید برای ساده تر شدن کار به محل چسب زده شده سیم سنسورهای روی برد گوشی گرمای ملایمی اعمال کنید تا خاصیت چسبندگی این بخش تضعیف شده و جداسازی آن آسان تر شود.
مرحله 19: جداسازی صفحه نمایش
-
صفحه نمایش گوشی آیفون X (ایکس) تعمیری را با دست گرفته و کاملا از درب پشت گوشی جدا کنید.
-
درب پشت آیفون را در گوشه امنی قرار داده و ادامه پروسه تعویض ال سی دی گوشی آیفون X (ایکس) را روی نمایشگر آن دنبال کنید.
-
نکته: بعد از تعویض ال سی دی گوشی آیفون X (ایکس) و زمانی که نوبت به جا زدن صفحه نمایش روی پنل پشت گوشی می‌رسد، باید لاستیک های آب بندی جدیدی را در اطراف قاب گوشی نصب کنید تا خاصیت ضد آب بودن گوشی حفظ شود. برای انجام این کار از راهنمایی کارشناسان استفاده کنید.
مرحله 20: باز کردن پیچ گوشه صفحه نمایش
-

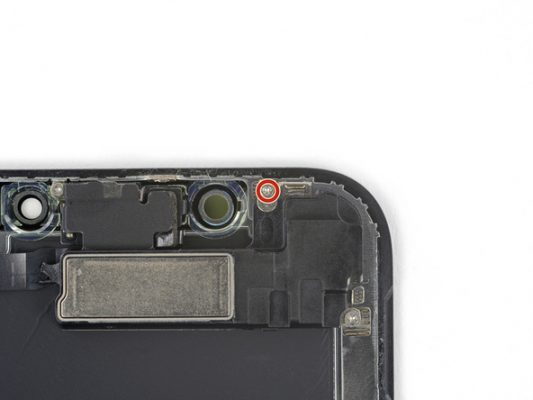

پیچ 1.2 میلیمتری که در عکس با رنگ قرمز نشان داده شده را از گوشه صفحه نمایش آیفون X باز کنید.
مرحله 21: جداسازی کلیپس فلزی گوشه صفحه نمایش
-

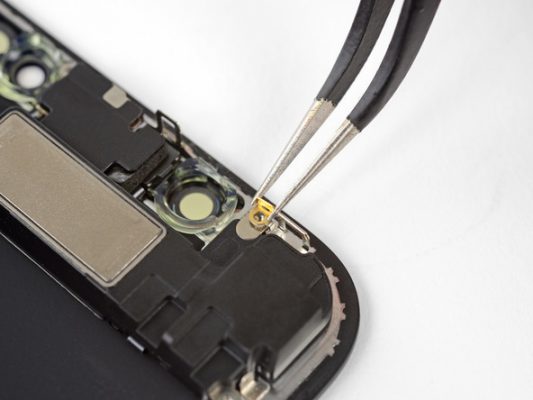

به آرامی با پنس کلیپس فلزی گوشه صفحه نمایش آیفون X تعمیری را از آن جدا کنید. این کلیپس دقیقا زیر پیچی قرار دارد که در مرحله قبل باز کرده بودید.
مرحله 22: باز کردن پیچ های نگهدارنده اسپیکر و سنسورهای فوقانی
-

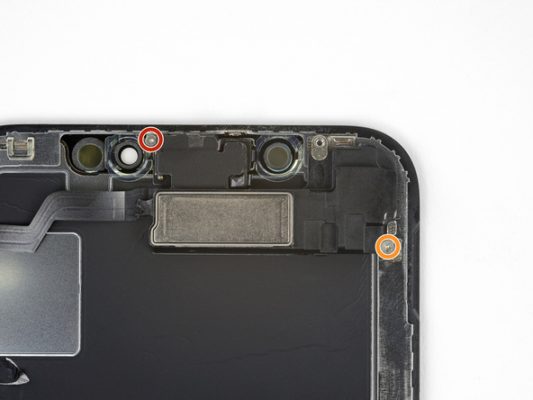

دو پیچ 1.6 میلیمتری و 1.3 میلیمتری که به ترتیب در عکس با رنگ های قرمز و نارنجی مشخص شده‌اند را باز کنید.
مرحله 23: چرخاندن 180 درجه‌ای اسپیکر
-

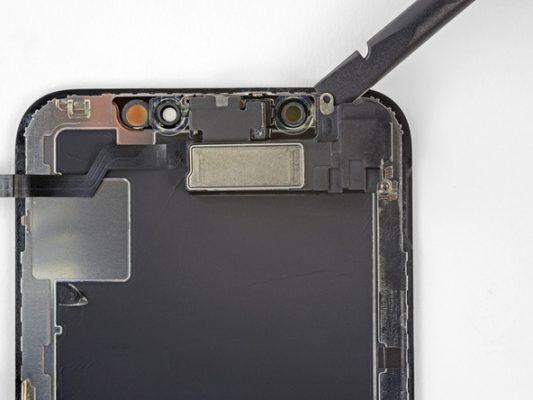

لبه پهن اسپاتول را به آرامی مثل عکس اول در گوشه سمت راست اسپیکر فوقانی آیفون قرار دهید و آن را به سمت عقب بکشید تا مجموعه اسپیکر گوشی 180 درجه بچرخد و حالتی مثل عکس دوم ایجاد شود.
مرحله 24: اعمال گرما به لبه فوقانی صفحه نمایش
-

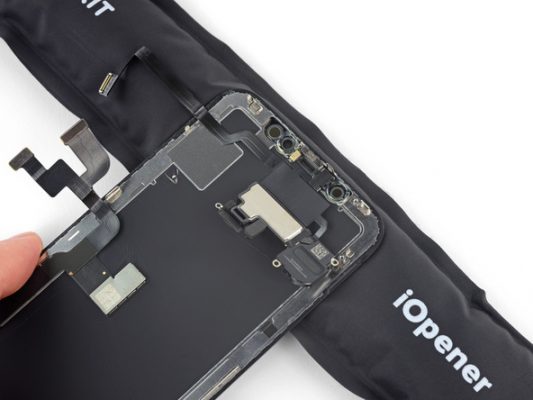

با سشوار یا آی‌اوپنر به لبه فوقانی صفحه نمایش آیفون X (ایکس) گرمای ملایمی اعمال کنید. اگر از سشوار استفاده می‌کنید گرما را برای مدت زمان 2 دقیقه اعمال کنید اما اگر از آی‌اوپنر استفاده کردید گرما را برای مدت زمان 1 دقیقه اعمال نمایید.
مرحله 25: آزاد کردن میکروفون لبه فوقانی نمایشگر
-
به آرامی نوک اسپاتول را در زیر مجموعه اسپیکر آیفون X قرار داده و از آنجا به زیر میکروفون طلایی رنگ لبه فوقانی نمایشگر هدایت کنید.
-
به آرامی میکروفون را به سمت بالا هول دهید تا کاملا آزاد شود.
مرحله 26: آزاد کردن سنسور مجاورت
-

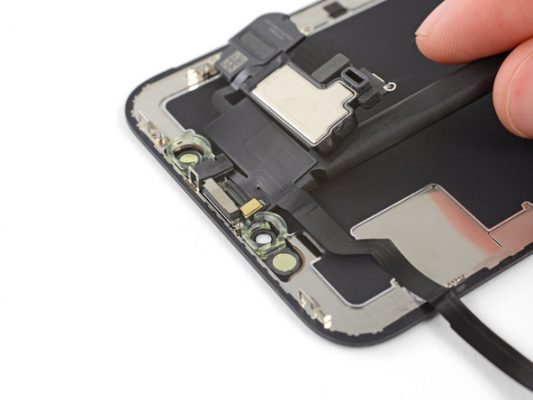

به آرامی مجموعه اسپیکر آیفون X تعمیری را با انگشت گرفته و خیلی آرام و با دقت به سمت بالا بکشید تا بخشی از سیم آن که مربوط به سنسور مجاورت می‌شود در برابر جداسازی اسپیکر از خود مقاومت نشان دهد.
-
خیلی آرام نوک یک پیک را به زیر سنسور مجاورت آیفون X فرو برده و آن را مثل عکس سوم از روی بخش فوقانی صفحه نمایش گوشی بلند کنید.
مرحله 27: آزاد کردن سنسور نور محیط
-
اسپیکر را مثل عکس اول بار دیگر روی صفحه نمایش آیفون X بخوابانید.
-

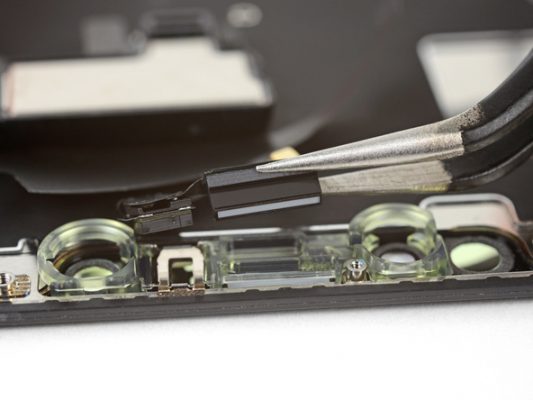

با نوک پنس سنسور نور محیط را گرفته و آن را به سمت بالا بکشید تا کاملا از روی بخش فوقانی نمایشگر گوشی آزاد شود.
مرحله 28 (در صورت نیاز): جداسازی نوار دیفیوزر
-
ممکن است در حین جداسازی سنسور نور محیط، نوار دیفیوزری که در زیر آن قرار دارد همراه سنسور جدا نشود و روی صفحه نمایش گوشی باقی بماند. بنابراین باید حتما این مسئله را بررسی کنید. برای بررسی موضوع کافی است که با نوک پنس سنسور نور محیط آیفون را مثل عکس اول بچرخانید تا زیر آن مشخص شود.
-
اگر مثل عکس اول نوار سفیدی در این بخش دیدید، وارد مرحله بعد شوید جون نوار دیفیوزر همراه سنسور جدا شده است. اما اگر مثل عکس دوم فقط یک بخش سبز رنگ را مشاهده کردید، نوار دیفیوزر همراه سنسور نور محیط از آن جدا نشده و باید جداسازی آن را به صورت دستی انجام دهید.
-
به منظور جداسازی نوار دیفیوزر مثل عکس سوم عمل کنید و نوک یک سوزن را در زیر محل نشستن سنسور نور محیط فرو برده و دیفیوزر را از این بخش جدا کنید.
مرحله 29: تعویض ال سی دی گوشی آیفون X (ایکس)
-
مجموعه اسپیکر و سنسورهای بخش فوقانی را کاملا از صفحه نمایش آیفون X تعمیری جدا کنید.
-
می‌توانید تعویض ال سی دی گوشی آیفون X (ایکس) را انجام دهید.
به منظور بستن گوشی باید مراحلی که در این مقاله دیاگ همراه شرح داده شدند را به ترتیب از انتها به ابتدا مرور و در صورت نیاز به شکل برعکس انجام دهید.
