آموزش تعویض ال سی دی آیفون ۴ اپل

دیاگ همراه در این بخش از سلسله قسمت های تعمیرات گوشی آیفون به بررسی نکاتی در خصوص تعویض ال سی دی آیفون 4 می پردازد. تعویض ال سی دی آیفون 4 اپل یکی از تعمیرات رایج این گوشی است چون بنا به دلایل متعددی همچون افتادن گوشی از دست کاربر و شکستن صفحه نمایش آن بسیاری از افراد ملزم به تعویض ال سی دی آیفون 4 می‌شوند. تعویض ال سی دی آیفون 4 اپل کار خیلی ساده‌ای نیست و احتمالا چیزی در حدود 45 الی 90 دقیقه از زمان شما را می‌گیرد. در ادامه مطالب تعمیرات موبایل قصد داریم به آموزش تصویری و مرحله به مرحله نحوه تعویض ال سی دی آیفون 4 اپل بپردازیم.



• آی‌اوپنر (iOpener) یا سشوار
• پیچ گوشتی پنج سوء P2
• پیچ گوشتی فیلیپس #000
• قاب باز کن
• پیک
• اکشن کاپ
• پنس
• اسپاتول (نوک تیز و نوک پهن)
• پنس (سر کج و سر صاف)
• آی‌اوپنر (iOpener) یا سشوار



مرحله 1: باز کردن پیچ های لبه زیرین

• نکته: بهتر است پیش از شروع پروسه تعویض ال سی دی آیفون 4 شارژ باتری گوشی را کاملا خالی کرده یا به کمتر از 25 درصد برسانید.

• آیفون 4 تعمیری را خاموش کنید.

• دو پیچ لبه زیرین قاب آیفون 4 تعمیری را باز کنید. این دو پیچ ممکن است از نوع فیلیپس #000 یا پیچ های پنج سوء Pentalobe باشند. بنابراین باید با توجه به شرایط از پیچ گوشتی مناسب برای باز کردن آن ها استفاده کنید.

مرحله 2: شل کردن درب پشت آیفون 4

• نکته: آیفون 4 اپل از بدنه‌ و قاب جداشدنی بهره می‌برد، بنابراین بدون نیاز به هیچ ابزار خاصی می‌توانید درب پشت آن را از بدنه گوشی جدا کرده و به باتری و سایر متعلقات آن دسترسی پیدا کنید.
• گوشی آیفون 4 تعمیری را به شکلی در دستتان بگیرید که بتوانید درب پشت گوشی را به سمت بالا هول داده و بدنه آن را ثابت نگه دارید.
• درب پشت گوشی آیفون 4 تعمیری را با نیروی ملایم به سمت بالا هول دهید تا قسمت پایین آن کمی از قاب گوشی جدا شود.

مرحله 3: جداسازی درب پشت آیفون 4

• هول دادن درب پشت را ادامه دهید تا کاملا از بدنه آن جدا شود.

• درب پشت گوشی آیفون 4 را در گوشه‌ای قرار داده و تعویض ال سی دی آیفون 4 را روی مابقی بدنه آن دنبال کنید.

• نکته: در اطراف درب پشت گوشی آیفون 4 اپل گیره هایی تعبیه شده که باید در حین جداسازی درب پشت دقت کنید که آسیبی به این گیره ها وارد نشود.

مرحله 4: باز کردن پیچ براکت روی کانکتور باتری

• پیچ 2.5 میلیمتری که در عکس با رنگ قرمز مشخص شده و نگهدارنده براکت روی کانکتور باتری گوشی آیفون 4 است را باز کنید.

• نکته: ممکن است در برخی مدل های گوشی آیفون 4، براکت روی کانکتور باتری با دو پیچ 2.5 میلیمتری محکم شده باشد، بنابراین در این حالت باید هر دو پیچ را باز کنید.

مرحله 5: جداسازی براکت روی کانکتور باتری

• نوک قاب باز کن پلاستیکی یا اسپاتول را از بالا به زیر براکت روی کانکتور باتری آیفون 4 فرو برده و خیلی آرام این براکت را به سمت بالا هول دهید تا از روی کانکتور باتری آزاد شود.

• نکته (مخصوص بستن گوشی): بعد از تعویض ال سی دی آیفون 4 و زمانی که می‌خواهید براکت روی کانکتور باتری را نصب کنید ابتدا لبه زیرین آن را جا زده و سپس آن را کاملا روی کانکتور باتری قرار دهید.

مرحله 6: جداسازی باتری آیفون

• نوار پلاستیکی کوچکی که در لبه سمت چپ باتری گوشی آیفون 4 واقع شده را با انگشت بگیرید و خیلی آرام به سمت بالا و عقب بکشید تا باتری از جایگاهش خارج شود.

• نکته: اگر در حین انجام این کار نوار پلاستیکی مذکور پاره شد یا این نوار از قبل پاره بود، می‌توانید از اسپاتول یا قاب باز کن پلاستیکی به منظور بلند کردن باتری گوشی آیفون 4 تعمیری از جایگاهش استفاده کنید.

• باتری گوشی آیفون را از آن خارج کرده و در گوشه امنی قرار دهید و سایر مراحل تعویض ال سی دی آیفون 4 را روی مابقی بدنه گوشی دنبال کنید.

• نکته (مخصوص بستن گوشی): بعد از تعویض ال سی دی آیفون 4 و زمانی که نوبت به جا زدن باتری گوشی می‌رسد حتما دقت کنید که کلیپس های نشان داده شده در عکس سوم وضعیت مناسبی داشته باشند و تحت فشار قرار نگیرند.

مرحله 7: جداسازی خشاب سیم کارت

• سوزن باز کننده خشاب سیم کارت آیفون را در مجرای لبه راست قاب آن فرو برده و به سمت داخل فشار دهید تا خشاب سیم کارت گوشی آزاد شود.

• خشاب سیم کارت گوشی آیفون را از لبه سمت راست قاب آن خارج کنید.



مرحله 8: جداسازی براکت کانکتور باتری

• دو پیچ 1.2 میلیمتری و 1.6 میلیمتری که به ترتیب در عکس با رنگ های قرمز و نارنجی مشخص شده‌اند را باز کنید.

• براکت روی کانکتور باتری گوشی آیفون را از آن جدا کنید.



مرحله 9: آزاد کردن کانکتور باتری

• نوک قاب باز کن را در لبه های سمت راست و چپ کانکتور باتری گوشی آیفون 4 تعمیری قرار داده و این کانکتور را به سمت بالا هول دهید تا کاملا از روی سوکتش آزاد شود.

• نکته: در حین جداسازی کانکتور باتری گوشی آیفون 4 دقت کنید که آسیبی به خود کانکتور و سوکت روی برد آن وارد نشود.

مرحله 10: آزاد کردن سیم کانکتور باتری

• کانکتور سوکت شارژ گوشی آیفون 4 تعمیری را گرفته و خیلی آرام آن را به سمت عقب و بالا بکشید تا سیم آن کاملا از روی بدنه گوشی آزاد شود.

• نکته: در حین انجام این مرحله و آزاد کردن سیم کانکتور باتری آیفون 4 تعمیری دقت زیادی صرف کنید که به این سیم آسیبی وارد نشود.

مرحله 11: آزاد کردن کانکتور سیم آنتن زیرین

• کانکتور سیم آنتن زیرین گوشی آیفون 4 تعمیری را با اسپاتول یا قاب باز کن از روی برد آزاد کنید.

مرحله 12: باز کردن پیچ گوشه قاب

• پیچ 1.9 میلیمتری که در عکس با رنگ قرمز مشخص شده را از گوشه سمت چپ و پایین قاب آیفون 4 تعمیری باز کنید.

مرحله 13: باز کردن پیچ های بخش فوقانی قاب

• پیچ 2.3 میلیمتری که در عکس با رنگ قرمز مشخص شده را باز کنید.

• دو پیچ 1.6 میلیمتری که در عکس با رنگ نارنجی مشخص شده‌اند را باز کنید.

• پیچ 1.4 میلیمتری که در عکس با رنگ زرد مشخص شده را باز کنید.

• پیچ 4.8 میلیمتری که در عکس با رنگ سبز مشخص شده را باز کنید.

• نکته (مخصوص بستن گوشی): بعد از تعویض ال سی دی آیفون 4 و زمانی که در حال بستن گوشی هستید، حتما دقت کنید هر پیچ را در مجرای صحیح خودش قرار داده و محکم کنید، در غیر این صورت ممکن است نیرویی که برای بستن پیچ ها در مجاری نادرست وارد می‌کنید منجر به آسیب دیدن برد و دیگر قطعات سخت افزاری گوشی آیفون تعمیر شده شود.

مرحله 14: جداسازی درپوش لبه فوقانی قاب

• نوک اسپاتول یا قاب باز کن را به آرامی مثل عکس اول در گوشه سمت راست درپوش لبه فوقانی قاب گوشی آیفون 4 تعمیری قرار داده و این قطعه را به سمت بالا هول دهید تا شل شده و از جایگاهش آزاد شود.

• درپوش مذکور را با دست گرفته و کاملا از روی قاب گوشی جدا کنید.

مرحله 15: جداسازی لنز دوربین اصلی

• نوک قاب باز کن پلاستیکی را زیر کانکتور دوربین اصلی گوشی آیفون 4 قرار داده و خیلی آرام آن را به سمت بالا هول دهید تا کانکتور لنز دوربین اصلی از روی برد آزاد شود.

• لنز دوربین اصلی گوشی آیفون را از گوشه قاب آن جدا نمایید.

مرحله 16: باز کردن پیچ مخفی وسط قاب

• در وسط قاب گوشی آیفون 4 یک پیچ مخفی واقع شده که روی آن توسط چسب خاصی پوشانده شده است. این چسب در عکس اول نشان داده شده است. ابتدا چسب مذکور را برداشته و سپس پیچ 2.4 میلیمتری زیر آن را باز کنید.

مرحله 17: آزاد کردن کانکتورهای بخش فوقانی

• کانکتور تاچ یا دیجیتایزر گوشی آیفون 4 تعمیری که در عکس با رنگ قرمز مشخص شده را با نوک اسپاتول یا قاب باز کن از روی برد گوشی آزاد کنید.

• کانکتور ال سی دی گوشی آیفون 4 تعمیری که در عکس با رنگ نارنجی مشخص شده را با نوک اسپاتول یا قاب باز کن از روی برد گوشی آزاد کنید.

• کانکتور مشترک دکمه ولوم و جک هدفون گوشی آیفون 4 تعمیری که در عکس با رنگ زرد مشخص شده را با نوک اسپاتول یا قاب باز کن از روی برد گوشی آزاد کنید.

• کانکتور دکمه پاور گوشی آیفون 4 تعمیری که در عکس با رنگ سبز مشخص شده را با نوک اسپاتول یا قاب باز کن از روی برد گوشی آزاد کنید.

• کانکتور دوربین سلفی گوشی آیفون 4 تعمیری که در عکس با رنگ آبی مشخص شده را با نوک اسپاتول یا قاب باز کن از روی برد گوشی آزاد کنید.

مرحله 18: باز کردن پیچ استنداف بالای قاب

• پیچ استندافی که در عکس با رنگ قرمز مشخص شده را باز کنید.

• نکته (مخصوص بستن گوشی): بعد از تعویض ال سی دی گوشی آیفون 4 و زمانی که در حال بستن گوشی هستید، حتما دقت کنید واشر لاستیکی که در عکس با رنگ نارنجی مشخص شده در جایگاهش واقع شده باشد، در غیر این صورت ممکن است برد گوشی آیفون به خوبی روی قاب گوشی سوار نشود.

مرحله 19: جداسازی برد گوشی آیفون

• لبه زیرین برد گوشی آیفون را با اسپاتول یا قاب باز کن از روی قاب گوشی بلند کنید و خیلی آرام آن را با دست گرفته و به سمت عقب بکشید تا برد گوشی کاملا از قاب آن جدا شود.

• برد گوشی آیفون 4 تعمیری را در گوشه امنی قرار داده و پروسه تعویض ال سی دی گوشی آیفون 4 را روی مابقی بدنه دستگاه دنبال نمایید.

• نکته: در حین جداسازی برد گوشی آیفون 4 دقت کنید که به کلیپس طلایی رنگ زیر آن که در عکس با رنگ قرمز مشخص شده آسیبی وارد نشود.

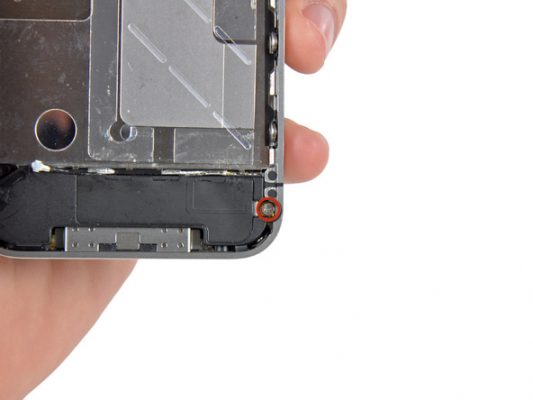

مرحله 20: باز کردن پیچ نگهدارنده اسپیکر

• پیچ 2.4 میلیمتری که در عکس با رنگ قرمز مشخص شده را از گوشه سمت راست محفظه اسپیکر گوشی آیفون 4 باز کنید.

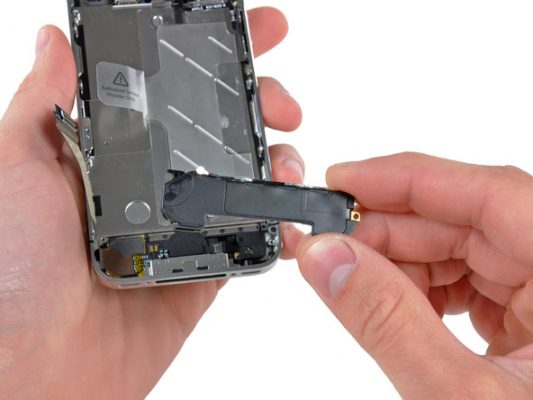

مرحله 21: جداسازی محفظه اسپیکر

• نوک اسپاتول یا قاب باز کن را به زیر محفظه اسپیکر گوشی آیفون 4 تعمیری فرو برده و خیلی آرام این قطعه را به سمت بالا هول دهید تا از روی قاب گوشی بلند شود.

• محفظه اسپیکر گوشی آیفون را با دست گرفته و کاملا از قاب گوشی جدا نمایید.

• نکته: بعد از تعویض ال سی دی گوشی آیفون 4 و زمانی که می‌خواهید محفظه اسپیکر گوشی آیفون 4 تعمیری را جا بزنید حتما کانکتورها و کانتکت های لبه زیرین آن و لبه زیرین قاب گوشی آیفون 4 را با الکل و یک پارچه مناسب تمیز کنید.

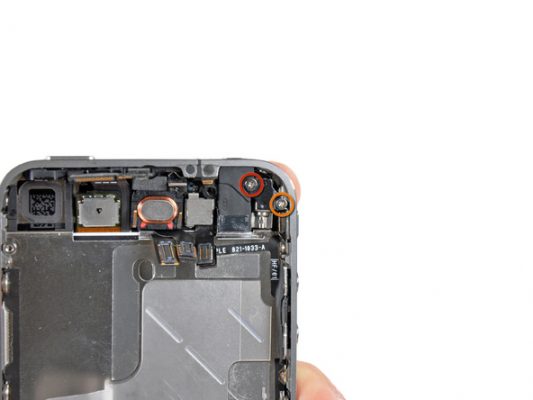

مرحله 22: جداسازی موتور ویبره

• دو پیچ 6 میلیمتری و 1.4 میلیمتری که به ترتیب در عکس با رنگ قرمز و نارنجی مشخص شده‌اند را باز کنید. این پیچ ها نگهدارنده ویبراتور گوشی آیفون 4 هستند.

• موتور ویبره یا همان ویبراتور گوشی آیفون 4 تعمیری را از آن جدا کنید.

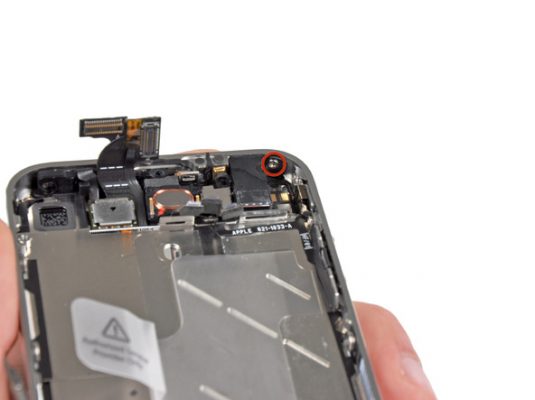

مرحله 23: باز کردن پیچ گوشه قاب

• پیچ 1.5 میلیمتری گوشه سمت راست و بالای قاب گوشی آیفون 4 تعمیری را باز کنید. این پیچ در نزدیکی جک هدفون گوشی آیفون 4 واقع شده و در عکس با رنگ قرمز مشخص است.

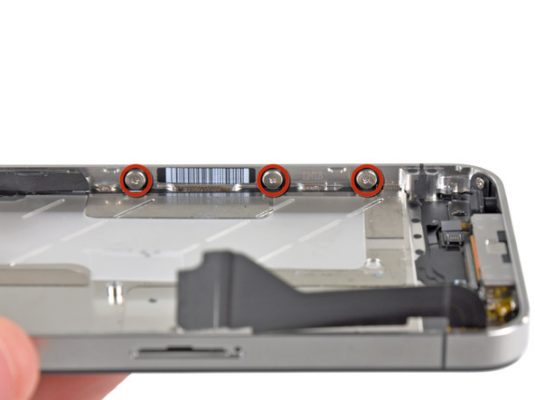

مرحله 24: باز کردن پیچ های نگهدارنده دکمه ولوم

• سه پیچ 1.5 میلیمتری که در عکس با رنگ قرمز مشخص شده‌اند را از لبه قاب گوشی آیفون 4 تعمیری باز کنید.

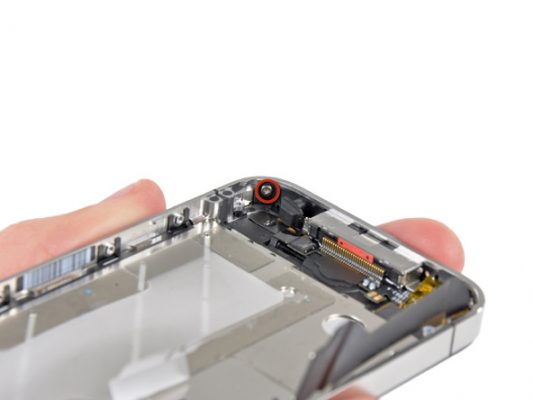

مرحله 25: باز کردن دومین پیچ گوشه قاب

• پیچ 1.5 میلیمتری که در عکس با رنگ قرمز مشخص شده را از گوشه قاب گوشی آیفون 4 تعمیری باز کنید.

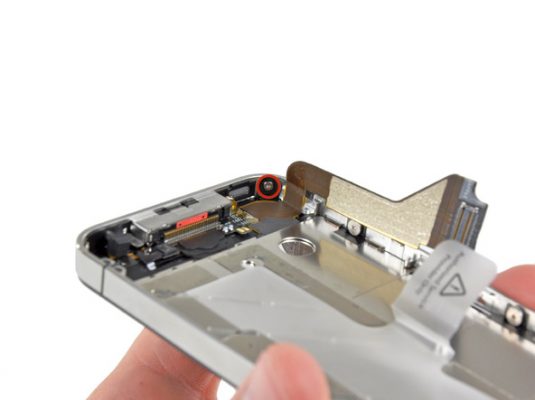

مرحله 26: باز کردن سومین پیچ گوشه قاب

• سومین پیچ 1.5 میلیمتری گوشه قاب گوشی آیفون 4 تعمیری را هم از لبه سمت چپ و زیرین قاب گوشی باز کنید.

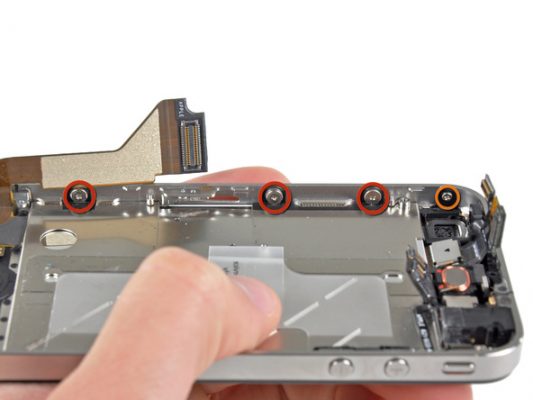

مرحله 27: باز کردن پیچ های لبه سمت چپ قاب

• سه پیچ 1.5 میلیمتری که در عکس با رنگ قرمز مشخص شده‌اند را از لبه سمت چپ قاب گوشی آیفون 4 تعمیری باز کنید.

• پیچ 1.5 میلیمتری که در عکس با رنگ نارنجی مشخص شده را هم از گوشه قاب گوشی آیفون 4 باز نمایید.

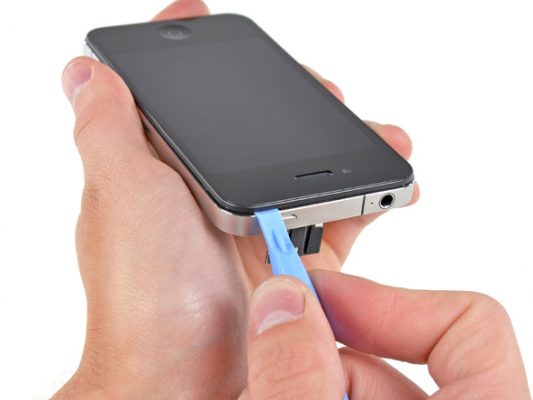

مرحله 28: شل کردن لبه فوقانی ال سی دی گوشی آیفون

• نوک قاب باز کن پلاستیکی را به آرامی از لبه فوقانی قاب گوشی به شکاف مابین ال سی دی و بدنه آن فرو ببرید و خیلی آرام سعی کنید لبه زیرین ال سی دی گوشی آیفون 4 تعمیری را از روی بدنه گوشی بلند نمایید.

• نکته: اگر برای فرو بردن نوک قاب باز کن در شکاف مابین ال سی دی و بدنه گوشی آیفون با مشکل مواجه شدید، ابتدا از یک پیک کمک بگیرید و سپس به تدریج نوک قاب باز کن را در این بخش از قاب گوشی فرو کنید.

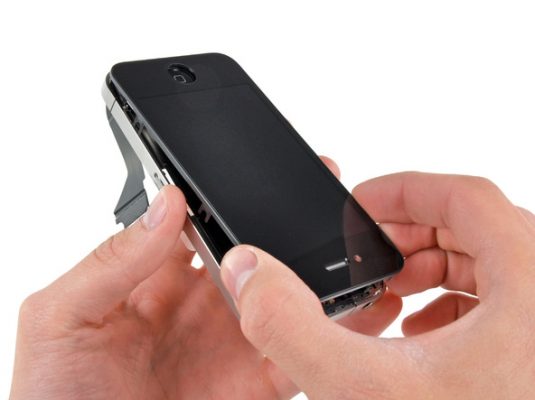

مرحله 29: آزاد کردن ال سی دی از قاب گوشی آیفون

• لبه فوقانی ال سی دی گوشی آیفون 4 تعمیری را با دست گرفته و خیلی آرام از روی بدنه گوشی بلند کنید و به تدریج کل LCD را از روی قاب گوشی آیفون بلند نمایید، اما به هیچ عنوان سعی نکنید که ال سی دی گوشی را کاملا از بخش زیرین بدنه جدا کنید.

• نکته: به هیچ وجه در این مرحله سعی نکنید که ال سی دی گوشی آیفون 4 تعمیری را کاملا از بدنه آن جدا نمایید، چون سیم دکمه هوم این دو بخش (ال سی دی و پنل پشت گوشی) را به هم متصل کرده است.

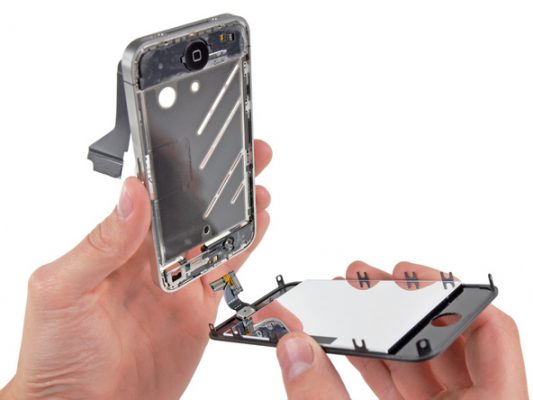

مرحله 30: آزاد کردن سیم دکمه هوم و جداسازی ال سی دی گوشی آیفون

• اتصال سیم دکمه هوم را قطع کنید تا ال سی دی گوشی آیفون از بدنه آن جدا شود.

• ال سی دی گوشی آیفون را از بدنه گوشی جدا نمایید.

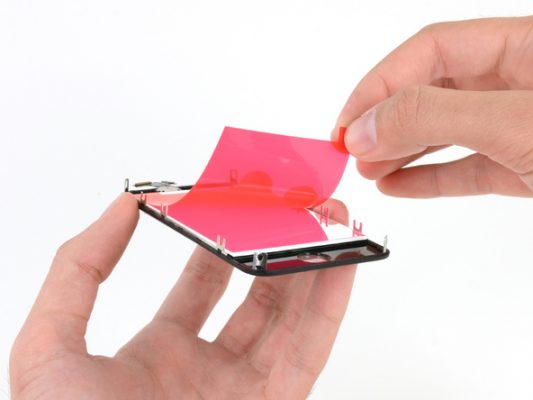

مرحله 31: تعویض ال سی دی گوشی آیفون 4

• تلق روی شیلد محافظ ال سی دی جدید گوشی آیفون 4 را بردارید.

• می‌توانید تعویض ال سی دی گوشی آیفون 4 را انجام دهید.



برای بستن گوشی آیفون ۴ اپل، باید تمام مراحلی که در این بخش از آموزش های دیاگ همراه نام برده شدند را به ترتیب از انتها به ابتدا انجام دهید.
