آموزش تعویض اسپیکر مکالمه گوشی آیفون XR اپل

دیاگ همراه در این بخش از سلسله قسمت های تعمیرات گوشی آیفون به بررسی نکاتی در خصوص تعویض اسپیکر مکالمه گوشی آیفون XR اپل می پردازد. در گوشی آیفون ایکس آر اپل (Apple iPhone XR) دو اسپیکر بکار رفته است که یکی از آن ها در حین مکالمه فعال شده و اسپیکر دیگر در حالتی که بلندگوی گوشی فعال شود، وارد عمل خواهد شد. به اسپیکر اصلی یا بلندگوی گوشی آیفون XR اصطلاحا بازر هم گفته می‌شود. اما چطور می‌توانیم اسپیکر مکالمه گوشی iPhone XR را تعویض کنیم؟ خوشبختانه تعویض این قطعه کار خیلی سختی نیست و چیزی در حدود 60 الی 120 دقیقه از زمان یک تعمیرکار را می‌گیرد. با کمی دقت و حوصله شما هم قادر به تعویض اسپیکر مکالمه گوشی آیفون XR اپل خواهید بود. در ادامه این مطلب در وبسایت دیاگ همراه به آموزش تصویری و مرحله به مرحله نحوه تعویض اسپیکر مکالمه گوشی آیفون XR اپل می‌پردازیم.

اگر قصد دارید شخصا این تعمیر را روی آیفونتان انجام دهید، برای تهیه ابزار مورد نیاز و همچنین اسپیکر مکالمه اورجینال گوشی iPhone XR می‌توانید به مرکز دیاگ همراه مراجعه کنید. ضمنا فراموش نکنید همواره می‌توانید با ثبت سفارش تعمیرات گوشی موبایل در سایت آیفون کمک انجام تعمیرات گوشی خود را به کارشناسان مجرب دیاگ همراه واگذار کنید و از یک تعمیر سریع، مطمئن و مقرون به صرفه لذت ببرید.



قطعات و ابزار مورد نیاز برای تعویض اسپیکر مکالمه گوشی آیفون XR اپل:



مرحله 1: باز کردن پیچ های لبه زیرین قاب گوشی iPhone XR

• نکته: پیش از شروع پروسه تعویض اسپیکر مکالمه گوشی آیفون XR شارژ باتری آیفون را کاملا خالی کنید یا حداقل مقدار آن را به کمتر از 25 درصد برسانید. بدین ترتیب احتمال بروز حوادثی همچون آتش گرفتن و انفجار باتری به حداقل مقدار ممکن می‌رسد.

• گوشی آیفون XR تعمیری را خاموش کنید.

• دو پیچ 6.7 میلیمتری لبه زیرین قاب آیفون را باز کنید.

• نکته (مختص بستن گوشی): دو پیچ لبه زیرین قاب گوشی iPhone XR دارای واشرهای لاستیکی هستند که منجر به جلوگیری از نفوذ آب به داخل دستگاه می‌شوند. توصیه می‌کنیم برای حفظ خاصیت ضد آب آیفون حتما این دو واشر را تعویض کنید.

مرحله 2: گرمادهی به لبه زیرین قاب آیفون

• نکته: برای اینکه آیفون XR در برابر نفوذ آب و مایعات مقاوم باشد در لبه های قاب آن لاستیک های آب بندی بکار رفته‌اند که خاصیت چسبندگی زیادی دارند. این لاستیک ها در حالت عادی مانع باز کردن قاب آیفون می‌شوند و برای باز کردن قاب گوشی ملزم به از بین بردن آن ها خواهید بود. برای تضعیف خاصیت چسبندگی این لاستیک ها می‌توانید به لبه های قاب آیفون گرما اعمال کنید.

• با سشوار، آی‌اوپنر (iOpener) یا هیتر به لبه زیرین قاب گوشی iPhone XR اپل گرما اعمال کنید. گرما را در حالت متوسط برای مدت زمان 1 دقیقه به این بخش از قاب گوشی وارد نمایید.

• نکته: در حالت عادی بعد از تعویض اسپیکر مکالمه گوشی آیفون XR خاصیت ضد آب گوشی از بین می‌رود چون لاستیک های آب بندی لبه های قاب آن متلاشی خواهند شد. اگر می‌خواهید خاصیت ضد آب آیفون بعد از تعویض باتری حفظ شود حتما باید لاستیک های آب بندی جدیدی را در لبه های قاب دستگاه نصب کنید. در مرحله مناسب لینک مقاله راهنمای مرتبط با انجام این پروسه را ضمیمه خواهید کرد.

مرحله 3 (در صورت داشتن قاب کش): نصب قاب کش

• نکته: برای شل کردن قاب گوشی آیفون XR می‌توانید از قاب کش (iSclack) یا ساکشن کاپ استفاده کنید. در صورتی که به قاب کش دسترسی دارید طبق توضیحات مراحل 3 و 4 عمل کنید و سپس پروسه تعمیر را از مرحله 7 ادامه دهید. اما اگر به قاب کش دسترس ندارید، پروسه تعمیر را از مرحله 5 دنبال نمایید.

• دستگیره قاب کش را جمع کنید تا کاپ های مکنده سمت دیگر آن از هم فاصله بگیرند.

• گوشی آیفون XR تعمیری را در حالتی که ال سی دی آن رو به سمت بالا قرار دارد در داخل قاب کش قرار دهید. دقت کنید که لبه زیرین قاب آیفون داخل قاب کش قرار داشته باشد.

• دستگیره قاب کش را باز کنید تا کاپ های مکنده آن روی قاب پشت و ال سی دی گوشی آیفون XR قرار گیرند.

• نکته: از محکم و کیپ شدن کاپ های مکنده قاب کش بر روی قاب پشت و ال سی دی iPhone XR اطمینان حاصل کنید. اگر کاپ های مکنده قاب کش روی گوشی محکم نشوند در مرحله بعد به مشکل می‌خورید و مجبور به تکرار مراحل قبل خواهید شد.

مرحله 4 (در صورت داشتن قاب کش): ایجاد شکاف در لبه زیرین قاب گوشی آیفون XR

• بدنه گوشی آیفون XR تعمیری را به طور افقی نگه دارید. بدین منظور می‌توانید آیفون را روی میز کارتان قرار دهید.

• به دستگیره قاب کش نیروی فشاری اعمال کنید و شدت این نیرو را به تدریج تا مرحله‌ای افزایش دهید که یک شکاف باریک در لبه زیرین قاب گوشی آیفون XR به وجود آید. به محض اینکه شکافی در لبه قاب آیفون ایجاد شد، افزایش شدت فشار وارد بر دستگیره قاب کش را متوقف کنید.

• نوک یک پیک را در داخل شکاف ایجاد شده فرو ببرید و اجازه دهید در همان قسمت باقی بماند.

• یک ساکشن کاپ را در لبه زیرین LCD آیفون XR تعمیری نصب کنید.

• نکته: به هیچ عنوان نیروی بیش از اندازه و کنترل نشده‌ای را به دستگیره قاب کش وارد نکنید. هدف شما در این مرحله فقط ایجاد یک شکاف باریک روی لبه زیرین قاب گوشی iPhone XR است و به هیچ عنوان قصد باز کردن کامل قاب این گوشی را ندارید. در صورتی که از قاب کش برای شل کردن قاب گوشی استفاده کردید، مراحل 5 و 6 را رد کنید و پروسه تعویض اسپیکر مکالمه گوشی آیفون XR را از مرحله 7 دنبال کنید.

مرحله 5 (در صورت نداشتن قاب کش): نصب ساکشن کاپ

• نکته: اگر به قاب کش دسترسی ندارید باید از ساکشن کاپ برای ایجاد شکاف در لب زیرین قاب iPhone XR استفاده کنید. ایجاد شکاف در لبه زیرین قاب آیفون با ساکشن کاپ به مراتب دشوارتر از قاب کش است و نیاز به دقت و حوصله بیشتری دارد. بنابراین عجله نکنید و دقیقا طبق توضیحاتی که ارائه می‌کنیم پیش بروید.

• ساکشن کاپ را روی لبه زیرین ال سی دی آیفون XR تعمیری نصب کنید و مطمئن شوید که محکم روی ال سی دی گوشی چسبیده است.

مرحله 6 (در صورت نداشتن قاب کش): ایجاد شکاف در لبه زیرین قاب آیفون XR

• گوشی آیفون XR تعمیری را به صورتی که صفحه نمایش آن رو به سمت بالا قرار داشته باشد بر روی میز کارتان قرار دهید.

• دستگیره یا گیره ساکشن کاپ را بگیرید و آن را به سمت بالا بکشید و در عین حال از بلند شدن بدنه آیفون یا جابجایی بی‌مورد آن خودداری کنید. برای ثابت نگه داشتن بدنه آیفون می‌توانید با کف دست روی آن فشار ملایمی وارد کنید یا با نوک اسپاتول لبه زیرین قاب پشت گوشی را روی میز فشار دهید.

• شدت نیروی کششی که به ساکشن کاپ وارد می‌کنید را به تدریج افزایش دهید تا شکاف باریکی در لبه زیرین قاب iPhone XR به وجود آید.

• نوک یک پیک را به داخل شکاف فرو برده و در همان حالت رها سازید.

• نکته: برای اینکه بتوانید همزمان ساکشن کاپ را به سمت بالا کشیده و از جابجایی آیفون هم جلوگیری کنید نیاز است که دقیق و با حوصله پیش بروید. انجام این کار به کمی تمرین و تکرار نیاز دارد. در حین بالا کشیدن ساکشن کاپ مراقب باشید که استرس و فشار زیادی به ال سی دی آیفون وارد نشود.

مرحله 7:  شل کردن لبه های زیرین و چپ قاب iPhone XR

• پیک را در لبه زیرین قاب آیفون حرکت دهید. این کار را در کل طول مسیر لبه زیرین قاب گوشی تکرار کنید تا لاستیک های آب بندی این قسمت قاب آیفون به طور کامل از بین بروند و متلاشی شوند.

• پیک را به لبه سمت چپ قاب آیفون XR منتقل کرده و به صورت مشابه آن را به طور کامل در لبه قاب گوشی حرکت دهید تا لاستیک های آب بندی این بخش از قاب آیفون XR هم کامل از بین بروند.

• نکته: از فرو بردن بیش از اندازه نوک پیک در داخل قاب آیفون خودداری کنید چون ممکن است به قطعات سخت افزاری دستگاه آسیب وارد شود. اعمال گرما به لبه های قاب آیفون و همچنین بالا کشیدن ساکشن کاپ با نیروی ملایم در حین حرکت دادن پیک هم می‌توانند منجر به سهولت از بین بردن لاستیک های آب بندی لبه های قاب آیفون شوند.

مرحله 8: شل کردن لبه سمت راست قاب آیفون XR

• مجددا پیک را به لبه زیرین قاب iPhone XR منتقل کرده و این بار از این بخش به لبه سمت راست آن هدایت کنید.

• نوک پیک را به صورت رفت و برگشت در لبه سمت راست قاب iPhone XR حرکت دهید تا لاستیک های آب بندی این بخش از قاب گوشی هم از بین بروند.

• نکته: از فرو بردن بیش از اندازه نوک پیک در داخل قاب آیفون XR خودداری کنید، چون ممکن است به اجزای سخت افزاری گوشی و کانکتور های حساس آن آسیب برساند.

مرحله 9: شل کردن لبه فوقانی قاب iPhone XR

• نوک پیک را به لبه فوقانی قاب iPhone XR تعمیری هدایت کرده و این بخش از قاب گوشی را هم شل نمایید.

• نکته: در لبه فوقانی قاب آیفون ایکس آر اپل معلقات فیس آیدی (Face ID) نصب شده‌اند، بنابراین خیلی مراقب باشید که نوک پیک بیش از اندازه در داخل این بخش از قاب گوشی فرو برده نشود و به این قطعات آسیب برساند.

مرحله 10: برداشتن ساکشن کاپ

• ساکشن کاپ را از لبه زیرین ال سی دی آیفون XR جدا کنید.

مرحله 11: باز کردن کتابی شکل قاب گوشی iPhone XR

• گوشی آیفون XR تعمیری را به گونه‌ای روی میز کارتان قرار دهید که صفحه نمایش آن رو به سمت بالا قرار داشته باشد. یک جعبه یا جسم مناسب را آماده کند که بتوان از آن به عنوان تکیه‌گاه استفاده کرد.

• لبه سمت چپ پنل جلوی آیفون را با دست گرفته و به طور کتابی از روی قاب پشت گوشی باز کنید. دقت داشته باشید که به لبه سمت راست قاب گوشی نیرویی وارد نشود.

• باز کردن پنل جلوی آیفون را تا جایی ادامه دهید که نسبت به قاب پشت آن زاویه 90 درجه پیدا کند.

• جعبه یا جسمی که به عنوان تکیه‌گاه آماده کرده داده را پشت ال سی دی آیفون قرار دهید و LCD گوشی را روی آن تکیه بدهید تا حالتی مثل عکس سوم ایجاد شود و به راحتی بتوانید با متعلقات روی قاب پشت و مادربرد گوشی در ارتباط باشید.

• نکته: به هیچ وجه در این مرحله سعی در جداسازی کامل قاب پشت و پنل جلوی آیفون XR نداشته باشید چون این دو پنل با کابل ها و کانکتور های ظریفی به هم متصل هستند. پس پروسه تعویض اسپیکر مکالمه گوشی آیفون XR را با حوصله و طبق توضیحاتی که ارائه می‌کنیم پیش ببرید.

مرحله 12: برداشتن براکت کانکتور باتری آیفون XR

• سه پیچ 1.2 میلیمتری که در عکس با رنگ قرمز مشخص شده‌اند را باز کنید.

• براکت روی کانکتور باتری iPhone XR را با نوک پنس از روی آن جدا کنید.

مرحله 13: آزاد کردن کانکتور باتری iPhone XR

• با استفاده از اسپاتول سرگرد، کانکتور باتری آیفون XR تعمیری را از روی سوکتش آزاد کنید.

مرحله 14: برداشتن براکت روی کانکتور LCD آیفون XR

• دو پیچ 1.2 میلیمتری که در عکس اول با رنگ قرمز مشخص شده‌اند را باز کنید.

• براکت روی کانکتور ال سی دی آیفون را با نوک پنس از روی آن بردارید.

مرحله 15: آزاد کردن کانکتور تاچ iPhone XR

• کانکتور تاچ آیفون XR را به آرامی و با نوک اسپاتول سرگرد از روی سوکتش آزاد کنید. از آنجایی که این کانکتور کمی بزرگ‌تر و پهن‌تر از دیگر کانکتور های روی برد است، در حین جداسازی آن مراقب باشید که آسیب نبیند.

• نکته (مخصوص بستن گوشی): بعد از تعویض اسپیکر مکالمه گوشی آیفون XR و زمانی که در حال جا زدن کانکتور های روی مادربرد هستید، برای جا زدن کانکتور تاچ به وسط آن فشار وارد نکنید. بدین منظور کانکتور مذکور را روی سوکتش قرار دهید و به یک سمت آن فشار وارد کنید تا یک صدای تیک شنیده شود. سپس همین کار را برای سمت دیگر کانکتور تکرار کنید تا کاملا روی سوکتش سوار شود.

• نکته (در صورت نیاز): در برخی موارد دیده شده که بعد از تعویض اسپیکر گوشی آیفون XR تاچ یا ال سی دی آن درست عمل نمی‌کنند. برای رفع این مشکل باید کانکتور های باتری و سپس تاچ و LCD آیفون مجددا از روی سوکتشان آزاد شوند. سپس کانکتور های تاچ و ال سی دی را با توجه به توضیحاتی که در نکته قبل ارائه کردیم روی سوکتشان نصب می‌شوند و در آخر هم کانکتور باتری را روی سوکتش نصب می‌کنید. بدین ترتیب مشکل تاچ و ال سی دی آیفون برطرف می‌شود.

مرحله 16: آزاد کردن کانکتور ال سی دی iPhone XR

• نوک اسپاتول سرگرد را زیر کانکتور ال سی دی iPhone XR اپل قرار داده و خیلی آرام آن را به سمت بالا هول دهید تا از روی سوکتش آزاد شود.

مرحله 17: برداشتن براکت گوشه قاب آیفون XR

• سه پیچ 1.2 میلیمتری که در عکس با رنگ قرمز مشخص شده‌اند را باز کنید.

• پیچ 1.5 میلیمتری که در عکس با رنگ نارنجی مشخص شده را باز کنید.

• پیچ 1.3 میلیمتری که در عکس با رنگ زرد مشخص شده را باز کنید.

• براکت گوشه قاب iPhone XR را با پنس از روی مادربرد جدا کنید.

مرحله 18: آزاد کردن کانکتور سنسور های جلو

• با نوک اسپاتول سر گرد، کانکتور سنسور های جلوی iPhone XR را از روی سوکتش آزاد کنید.

مرحله 19: جداسازی پنل جلو و قاب پشت iPhone XR

• می‌توانید به آرامی پنل جلوی آیفون XR را به طور کامل از قاب پشت آن جدا کنید.

• از آنجایی که اسپیکر مکالمه گوشی iPhone XR روی لبه فوقانی پنل جلوی آن نصب است، بنابراین دیگر به قاب پشت گوشی و متعلقات روی آن کاری ندارید و می‌توانید قاب پشت آیفون را در گوشه امنی قرار دهید و پروسه تعویض اسپیکر مکالمه گوشی آیفون XR را روی پنل جلوی دستگاه دنبال کنید.

• نکته (مخصوص بستن گوشی): اگر می‌خواهید بعد از تعویض اسپیکر گوشی آیفون XR همچنان خاصیت ضد آب دستگاه حفظ شود باید در همین مرحله توقف داشته باشید و لاستیک های آب بندی جدیدی را در لبه های قاب گوشی نصب کنید.

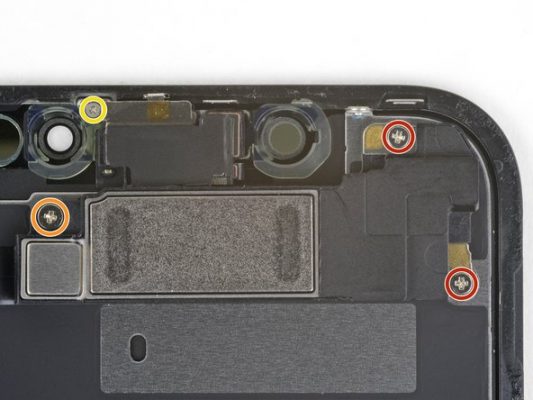

مرحله 20: باز کردن پیچ اسپیکر و سنسور های جلو

• دو پیچ 1.6 میلیمتری که در عکس با رنگ قرمز مشخص شده‌اند را باز کنید.

• پیچ 2.3 میلیمتری که در عکس با رنگ نارنجی مشخص شده را باز کنید.

• پیچ 1.2 میلیمتری که در عکس با رنگ زرد مشخص شده را باز کنید.

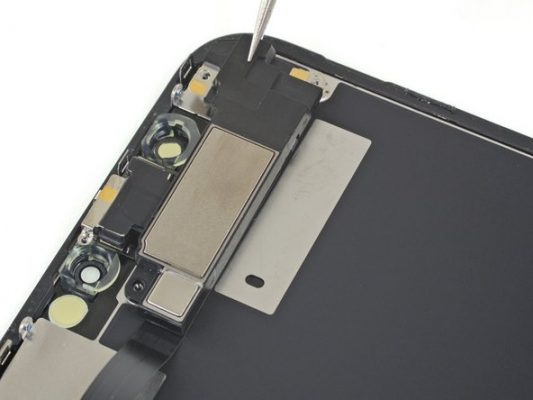

مرحله 21: برگرداندن کامل اسپیکر مکالمه

• گوشه اسپیکر مکالمه آیفون XR را با پنس بگیرید و آن را کمی به سمت بالا بکشید و سپس 180 درجه برگردانید تا مثل عکس دوم کاملا روی شیلد پشت ال سی دی قرار گیرد.

مرحله 22: اعمال گرما به لبه فوقانی LCD آیفون XR

• با سشوار، آی‌اوپنر یا هیتر به لبه فوقانی ال سی دی آیفون XR گرمای ملایمی اعمال کنید. دقت داشته باشید که گرما از لبه بیرونی ال سی دی اعمال شود.

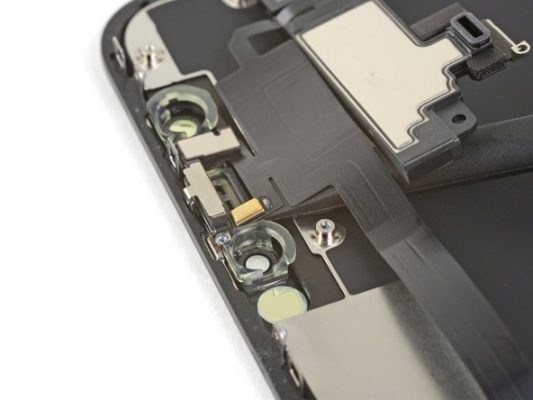

مرحله 23: آزاد کردن میکروفون لبه فوقانی

• نوک اسپاتول سرگرد را به زیر میکروفون طلایی رنگی فرو ببرید که در لبه فوقانی پنل جلوی آن نصب است.

• نوک پیک را در زیر میکروفون مذکور حرکت دهید تا میکروفون به طور کامل از جایگاهش آزاد شود.

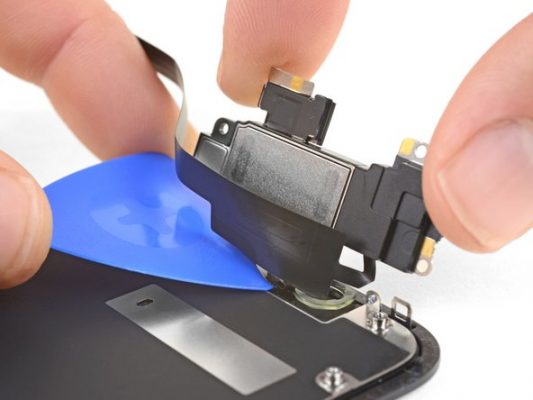

مرحله 24: آزادسازی کامل فلت اسپیکر مکالمه

• اسپیکر مکالمه آیفون XR تعمیری را با انگشت بگیرید و آن را کمی به سمت بالا بکشید تا حالتی کاملا کشیده در آن به وجود آید.

• نوک یک پیک را به زیر فلت و سیم های آن فرو برده و خیلی آرام به سمت جلو و بالا هول دهید تا فلت اسپیکر مکالمه آیفون کاملا از پشت ال سی دی آزاد شود.

• نکته: به هیچ عنوان در این مرحله سعی در جداسازی کامل اسپیکر نداشته باشید و پروسه تعویض اسپیکر مکالمه گوشی آیفون XR را با حوصله و طبق توضیحات دنبال کنید.

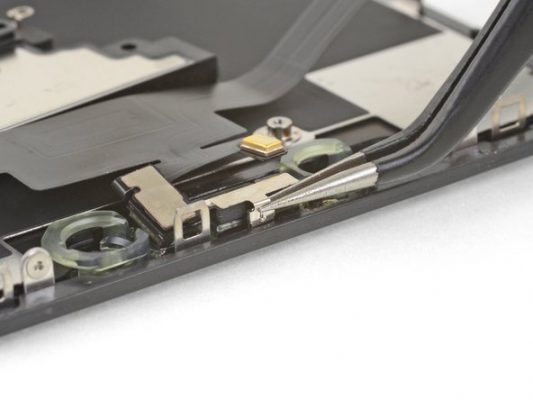

مرحله 25: آزاد کردن براکت سنسور نور

• با نوک پنس براکت لبه فوقانی پنل جلوی آیفون XR را گرفته و آن را به سمت بالا بکشید تا از جایگاهش جدا شود.

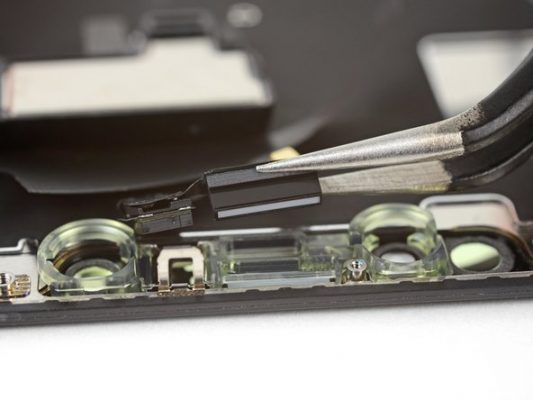

مرحله 26: جداسازی سنسور نور

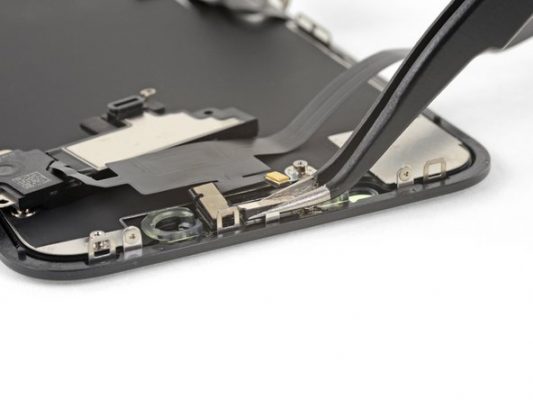

• درست مثل عکس اول با نوک پنس سنسور نور محیط iPhone XR را گرفته و آن را به سمت بالا بکشید تا کاملا از روی جایگاهش جدا شود.

• نکته: زیر سنسور نور آیفون XR یک دیفیوزر نصب است. سعی کنید در حین جداسازی سنسور نور، دیفیوزر زیر آن را هم به همراه سنسور جدا کنید. در صورتی که این دیفیوزر به همراه سنسور جدا نشود باید یک مرحله اضافه را برای جداسازی آن طی نمایید.

مرحله 27 (در صورت نیاز): جداسازی دیفیوزر

• نکته: اگر دیفیوزر زیر سنسور نور آیفون XR در مرحله قبل به همراه آن جدا نشد باید این مرحله را به منظور جداسازی مستقل دیفیوزر انجام دهید، در غیر این صورت نیازی مبنی بر انجام این مرحله وجود ندارد.

• یک جسم باریک شبیه به تیغ موکت بر را به زیر دیفیوزر هدایت کنید آن را به سمت بالا هول دهید.

• لبه دیفیوزر را با پنس گرفته و آن را به سمت بالا بکشید تا کاملا از روی جایگاهش جدا شود.

• نکته (مخصوص بستن گوشی): اگر جداسازی دیفیوزر را به صورت جداگانه انجام دادید، در حین بستن آیفون XR هم باید ابتدا دیفیوزر را روی سوکتش نصب و سپس سنسور نور را روی جایگاهش جا بزنید.

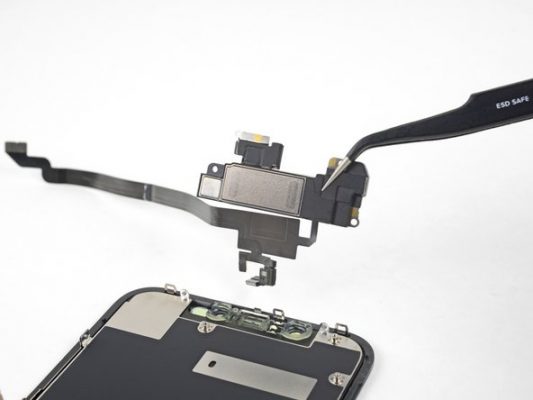

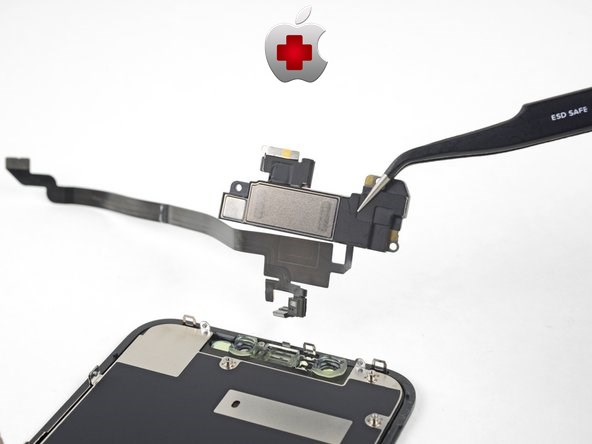

مرحله 28: تعویض اسپیکر مکالمه آیفون گوشی XR اپل

• می‌توانید اسپیکر مکالمه و مجموعه فلت سنسور های جلوی گوشی آیفون XR را به طور کامل از لبه فوقانی ال سی دی جدا کنید.

• حالا می‌توانید تعویض اسپیکر مکالمه گوشی آیفون XR را انجام دهید.



برای بستن گوشی لازم است تمام مراحلی که در این مقاله دیاگ همراه شرح دادیم را به ترتیب از انتها به ابتدا طی کرده و در صورت نیاز به صورت معکوس انجام دهید.



اگر برای تعویض اسپیکر مکالمه گوشی iPhone XR اپل خود با مشکل رو به رو شدید، می‌توانید ضمن تماس از طریق راه های ارتباطی تعیین شده یا از طریق صفحه ثبت سفارش آنلاین تعمیرات گوشی موبایل در سایت دیاگ همراه سفارش خود را به ثبت رسانده و انجام این تعمیر را به کارشناسان دیاگ همراه واگذار کنید و از یک تعمیر سریع، مطمئن و کم هزینه لذت ببرید.
