آموزش تعویض اسپیکر مکالمه گوشی آیفون SE اپل

دیاگ همراه در این بخش از سلسله قسمت های تعمیرات گوشی آیفون به بررسی نکاتی در خصوص تعویض اسپیکر مکالمه گوشی آیفون SE اپل می پردازد. تعویض اسپیکر مکالمه گوشی آیفون SE در شرایطی انجام می‌شود که دستگاه در حین برقراری تماس تلفنی، صدای مخاطب را به خوبی منعکس نکند. برای تعویض اسپیکر مکالمه گوشی آیفون SE لازم است زمانی مابین 30 الی 1 ساعت صرف شود. این کار در مجموع شامل دو مرحله اصلی می‌شود: جداسازی پنل رو و زیر گوشی و تعویض اسپیکر! جالب است بدانید که اسپیکر مکالمه گوشی آیفون SE همان اسپیکر مکالمه بکار رفته در آیفون 5S اپل است و می‌توانید از آن ها به جای یکدیگر استفاده کنید. در ادامه مطالب تعمیرات گوشی موبایل در وبسایت دیاگ همراه نحوه تعویض اسپیکر مکالمه گوشی آیفون SE اپل را برایتان شرح می‌دهیم.



چنانچه در رابطه با هر یک از مراحل شرح داده شده مشکلی به وجود آمد یا سوالی داشتید، می‌توانید با مراجعه به صفحه ثبت سفارش آنلاین تعمیرات گوشی موبایل در شرکت دیاگ همراه، از آن ها راهنمایی دقیق تری بخواهید یا سفارش تعمیر و تعویض اسپیکر مکالمه گوشی آیفون SE اپل خود را به ثبت برسانید و انجام تعمیرات را به کارشناسان خبره این مرکز واگذار کنید و در کوتاه ترین زمان ممکن، گوشی تعمیر شده خود را درب منزل تحویل بگیرید.



قطعات و ابزار مورد نیاز برای تعویض اسپیکر مکالمه گوشی آیفون SE اپل:



مرحله 1 (در شرایط خاص): چسب زدن به صفحه نمایش

• اگر بنا به هر دلیل صفحه نمایش آیفون SE که قرار است اسپیکر مکالمه آن را تعویض کنید شکسته یا حتی ترک دارد، چسب نواری پهنی را چند بار روی آن بچسبانید تا یکپارچگی نمایشگر در حین تلاش به منظور باز کردن قاب گوشی (جداسازی پنل رو و زیر) حفظ شود.

• نکته: تا حد امکان سعی کنید از تقبل تعمیر آیفون SE که نمایشگر آن شکسته خودداری کنید، مگر اینکه از شما خواسته شود در کنار تعمیر گوشی، صفحه نمایش آن را هم تعویض کنید.

مرحله 2: باز کردن پیچ‌های لبه زیرین

• نکته: پیش از اینکه پروسه تعویض اسپیکر مکالمه آیفون SE را آغاز کنید، شارژ باتری گوشی را کاملا خالی کرده یا به کمتر از 25 درصد برسانید. به این صورت ریسک آتش گرفتن و انفجار باتری در اثر وارد شدن ضربه یا خمیدگی در حین تعمیر کاهش می‌یابد.

• آیفون SE تعمیری را خاموش کنید.

• دو پیچ 3.9 میلیمتری لبه زیرین گوشی که در دو سمت سوکت شارژ آن واقع شده‌اند را با پیچ گوشتی P2 باز کنید.

مرحله 3 (آشنایی با ابزار): آی‌اسکلک (iSclack) چیست؟

• برای باز کردن قاب یا همان جداسازی پنل رو و زیر آیفون SE می‌توانید از ابزاری اختصاصی به نام iSclack (آی‌اسکلک) استفاده کنید. این ابزار از یک دستگیره باز و بسته شونده و دو کاپ مکنده تشکیل شده و به راحتی باز کردن پنل رو و زیر گوشی را امکانپذیر می‌کند. بکارگیری iSclack (آی‌اسکلک) منجر می‌شود تا دیگر در حین تلاش به منظور باز کردن قاب گوشی نگران آسیب دیدن لبه‌های آن، خمیدگی نمایشگر و کنترل نیروی اعمالی نباشید.

• در برخی شرایط که از iSclack (آی‌اسکلک) برای باز کردن قاب آیفون SE استفاده می‌شود، لاستیک پلاستیکی اطراف دو پنل رو و زیر گوشی در پنل زیر باقی مانده بلند نمی‌شود. در این شرایط مثل عکس های ضمیمه شده با نوک اسپاتول یا قاب باز کن، لاستیک مذکور را از پنل زیرین برداشته و به همراه پنل رو بلند کنید.

• نکته: استفاده از iSclack (آی‌اسکلک) منجر به ساده‌تر شدن باز کردن قاب آیفون SE و انجام تعمیرات لازم می‌شود. اما اگر این ابزار را در اختیار نداشتید، می‌توانید از روش دستی برای باز کردن پنل رو و زیر آیفون SE استفاده کنید. در این شرایط دو مرحله 4 و 5 را رد کنید و به مرحله 6 مراجعه کنید.

مرحله 4 (در صورت داشتن iSclack): وصل کردن iSclack

• در قدم نخست دستگیره iSclack (آی‌اسکلک) را به هم بچسبانید یا جمع کنید تا کاپ های مکنده سمت مقابل آن از هم دور شوند.

• آیفون SE تعمیری را به گونه‌ای در داخل iSclack (آی‌اسکلک) و جایگاهی که برای قرار دادن گوشی تعبیه شده بگذارید که صفحه نمایش آن رو به سمت بالا و لبه زیرین آن روی جایگاه مذکور قرار گیرد.

• نکته: کاپ مکنده فوقانی iSclack (آی‌اسکلک) باید کمی بالاتر از تاچ آیدی آیفون SE تعمیری قرار گیرد.

• حالا به آرامی دستگیره های iSclack (آی‌اسکلک) را از هم دور کنید تا کاپ های مکنده این ابزار به هم نزدیک شده و روی صفحه نمایش و پنل زیر آیفون SE تعمیری چسبانده شوند.

• نکته: از محکم شدن کاپ های مکنده روز صفحه نمایش و پنل پشت آیفون SE تعمیری اطمینان حاصل کنید.

مرحله 5 (در صورت داشتن iSclack): باز کردن قاب آیفون با iSclack

• دستگیره iSclack (آی‌اسکلک) را در دست خود گرفته و با نیروی ملایم سعی کنید دو دستگیره آن را به هم نزدیک کنید (دستگیره ها را جمع کنید). در این شرایط نیروی کششی یکسانی به هر دو کاپ مکنده یا همان پنل رو و زیر آیفون SE وارد می‌شود و خیلی راحت شاهد باز شدن قاب گوشی خواهید بود.

• نکته: همانطور که در مرحله 3 اشاره شد، اگر در حین باز کردن قاب آیفون SE با iSclack (آی‌اسکلک) متوجه شدید که لاستیک اطراف گوشی به همراه پنل روی آن بلند نشده است، آن را با اسپاتول یا قاب باز کردن به پنل رو وصل کنید و به همراه آن بلند نمایید.

• بعد از اینکه دستگیره iSclack (آی‌اسکلک) کاملا جمع شد و قاب آیفون SE تا حداکثر مقدار ممکن باز گردید، می‌توانید کاپ های مکنده را از روی پنل رو و زیر آیفون SE جدا کرده و آن iSclack (آی‌اسکلک) را خارج کنید.

• نکته: اما اگر ابزار iSclack (آی‌اسکلک) را در اختیار نداشتید، باید از روش دستی که در ادامه شرح داده می‌شود به منظور باز کردن قاب آیفون SE تعمیری استفاده کنید. اگر از iSclack (آی‌اسکلک) استفاده کرده‌اید، مراحل 6، 7 و 8 را رد کنید و پروسه تعویض اسپیکر مکالمه آیفون SE را از مرحله 9 ادامه دهید.

مرحله 6 (در صورت نداشتن iSclack): نصب ساکشن کاپ

• اگر به iSclack (آی‌اسکلک) دسترسی ندارید، آیفون SE تعمیری را روی میز کارتان قرار دهید و یک ساکشن کاپ را به گونه‌ای روی نمایشگر آن نصب کنید که از نظر عرضی در وسط گوشی و از نظر طولی بیشتر نزدیک به دکمه هوم گوشی باشد.

• نکته: ساکشن کاپ نباید با دکمه هوم آیفون SE تعمیری در ارتباط مستقیم قرار گیرد.

مرحله 7 (در صورت نداشتن iSclack): شل کردن قاب آیفون SE در لبه زیرین

• نکته: پنل رو و زیر آیفون SE با کلیپس ها (گیره ها) و همچنین با سیم های رابط متعددی به پنل پشت آن وصل است. یکی از این سیم های رابط، سیم رابط دکمه هوم گوشی خواهد بود که در نزدیکی لبه زیرین آیفون SE قرار دارد و اگر قاب گوشی در این بخش بیش از اندازه باز شود، ممکن است شاهد پارگی این کابل باشید. بنابراین کمال دقت را در این مرحله صرف کنید. هدف شما در این مرحله فقط قفل‌گشایی از کلیپس های لبه زیرین و کمی باز کردن این بخش از بدنه آیفون SE است. بنابراین اصلا نیاز نیست که قاب گوشی در تمام لبه‌های آیفون SE باز شود یا پنل رو و زیر آن در این مرحله کاملا از هم جدا گردد.

• آیفون SE تعمیری را روی میز کارتان قرار داده و ساکشن کاپ را ضمن تمرکز نیرو روی لبه زیرین به سمت بالا بکشید. نیروی کششی را تا جایی زیاد کنید که شکافی در لبه زیرین آیفون SE و مابین پنل رو و زیر آن ایجاد شود. به محض مشاهده این شکاف، نوک اسپاتول یا قاب باز کن پلاستیکی را درون آن فرو ببرید.

• نکته: از فرو کردن بیش از اندازه نوک اسپاتول یا قاب باز کردن در لبه زیرین آیفون SE تعمیری خودداری کنید.

• حالا نوک اسپاتول یا قاب باز کن را به صورت عرضی در لبه زیرین گوش حرکت دهید و به طور همزمان ساکشن کاپ را هم با تمرکز نیرو روی لبه زیرین به سمت بالا بکشید. این کار را تا جایی پیش ببرید که قاب آیفون SE (پنل رو و زیر آن) در لبه زیرین کاملا باز شود.

• نکته: باز کردن قاب آیفون SE در لبه زیرین به صورت دستی و با استفاده از ساکشن کاپ و قاب باز کن کار بسیار دشوار و حساسی است. بنابراین عجله نکنید و به آرامی کار را پیش ببرید تا از آسیب دیدن قطعات دیگر گوشی ممانعت به عمل آورده شود.

مرحله 8 (در صورت نداشتن iSclack): برداشتن ساکشن کاپ

• ساکشن کاپ را از روی نمایشگر آیفون SE تعمیری بردارید.

مرحله 9: جداسازی براکت کانکتور دکمه هوم

• آیفون SE تعمیری را مثل عکس به گونه‌ای در دست خود بگیرید که پنل روی آن نهایتا با زاویه 30 درجه نسبت به پنل زیر باز باشد. حالا نوک اسپاتول را در داخل شکاف لبه زیرین آیفون فرو کنید و براکت کانکتور دکمه هوم گوشی را از جایگاهش بلند نمایید. سپس با یک پنس آن را بردارید و از آیفون خارج کنید.

• نکته: به هیچ وجه قاب آیفون SE را در لبه زیرین بیش از اندازه باز نکنید. انجام این کار ممکن است به کابل دکمه هوم آسیب برساند.

• نکته: دو مرحله بعدی که عنوان می‌کنیم مربوط به نکاتی هستند که بعد از تعویض اسپیکر مکالمه آیفون SE و در حین جا زدن براکت کانکتور دکمه هوم گوشی باید به آن ها توجه داشته باشید. بنابراین اگر در حال باز کردن گوشی هستید مراحل 10 و 11 را رد کنید و ادامه کار را در مرحله 12 سپری نمایید.

مرحله 10 (مخصوص بستن گوشی): گام اول جا زدن براکت کانکتور دکمه هوم

• جا زدن براکت کانکتور دکمه هوم آیفون SE یک قلق خاص دارد. بدین منظور باید براکت را با نوک پنس به صورتی که در عکس نخست نمایش داده شده است بگیرید. دقت داشته باشید که براکت باید شیبدار توسط شما گرفته شود. سپس براکت را از انتهای شیبش در سمت چپ شیاری قرار دهید که روی برد آیفون SE برای آن تعبیه شده است.

• حال براکت را در حالتی که یک سمت از طول آن در شیار هادی قرار گرفته، تا حد امکان به سمت راست هول دهید.

مرحله 11 (مخصوص بستن گوشی): گام دوم جا زدن براکت کانکتور دکمه هوم

• نوک پهن اسپاتول را روی براکت کانکتور دکمه هوم آیفون SE قرار دهید و با یک فشار نه چندان زیاد آن را روی برد نصب کنید.

• نکته: اگر براکت به خوبی در جایگاه خود ننشست، بار دیگر آن را برداشته و مراحل 10 و 11 را تکرار کنید.

مرحله 12: جداسازی کانکتور دکمه هوم

• در همان حالتی که قاب آیفون SE تعمیری در لبه زیرین تا حدی باز است، نوک اسپاتول یا پنس را در کنار کانکتور دکمه هوم گوشی قرار داده و ضمن اعمال فشار آن را از جایگاهش خارج کنید.

• نکته: برای جداسازی مجموعه تاچ آیدی (Touch ID) یا همان دکمه هوم آیفون SE کمال دقت را صرف کنید، چرا که اگر این دکمه دچار آسیب دیدگی و خرابی شود، حتی با تعویض مجموعه تاچ آیدی هم نمی‌توانید قابلیت اسکنر انگشت گوشی برای آنلاک نمایشگر را فعال کنید.

مرحله 13: باز کردن پنل روی آیفون SE با حفظ زاویه 90 درجه

• پنل روی آیفون SE تعمیری را در دست خود بگیرید و آن را به صورت کتابی از لبه زیرین به سمت لبه فوقانی باز کنید. دقت کنید که این کار باید به صورت کتابی انجام شود و نباید هیچ نیروی کششی به لبه فوقانی گوشی وارد شود. زمانی که پنل روی آیفون SE نسبت به پنل زیر آن زاویه 90 درجه پیدا کرد، آن را به یک جعبه یا هر شی سنگین وصل کنید. این کار را می‌توانید با یک کش و مثل عکس سوم ضمیمه شده انجام دهید.

• نکته: به هیچ وجه سعی نکنید دو پنل رو و زیر آیفون SE تعمیری را در این مرحله به صورت کامل از هم جدا کنید. این دو پنل با کابل های خاصی در لبه فوقانی به یکدیگر متصل هستند.

مرحله 14: باز کردن پیچ‌های براکت کانکتور باتری

• دو پیچ 1.6 میلیمتری نگهدارنده براکت باتری آیفون SE که در عکس با رنگ قرمز نمایش داده شده‌اند را باز کنید.

مرحله 15: جداسازی براکت کانکتور باتری

• براکت کانکتور باتری را بردارید.

مرحله 16: جداسازی کانکتور باتری

• نوک اسپاتول را در لبه و زیر براکت کانکتور باتری آیفون SE تعمیری قرار دهید و ضمن اعمال نیرو به سمت بالا، آن را از روی برد جدا کنید.

مرحله 17: باز کردن پیچ‌های براکت بخش فوقانی پنل زیر َآیفون SE

• پیچ 1.2 میلیمتری که در عکس با رنگ نارنجی نمایش داده شده را باز کنید.

• پیچ 1.3 میلیمتری که در عکس با رنگ زرد نمایش داده شده را باز کنید.

• پی 1.7 میلیمتری که در عکس با رنگ سبز مشخص شده را باز کنید.

• پیچ 1.7 میلیمتری که در عکس با رنگ قرمز نمایش داده شده را باز کنید. این پیچ به پیچ گوشتی آهنربایی نمی‌چسبد، بنابراین دقت کنید که پیچ مذکور بعد از باز شدن گم نشود.

• نکته: در حین باز کردن پیچ ها و همچنین بستن پیچ های مختلف روی برد آیفون SE به هیچ وجه فشار زیادی به گوشی وارد نکنید. این کار ممکن است منجر به آسیب دیدن قطعات سخت افزاری دستگاه شود.

مرحله 18: برداشتن براکت بخش فوقانی پنل زیر آیفون SE

• براکت بخش فوقانی آیفون SE تعمیری را بردارید.

مرحله 19: جداسازی کانکتور دوربین سلفی

• نوک پهن اسپاتول را مثل عکس در زیر کانکتور دوربین سلفی آیفون SE تعمیری قرار داده و آن را از روی برد جدا کنید.

مرحله 20: جداسازی کانکتور ال سی دی

• کانکتور ال سی دی آیفون SE را هم مثل عکس ضمیمه شده از روی برد جدا کنید.

• نکته: در برخی شرایط دیده شده که کانکتور ال سی دی آیفون SE بعد از تعمیر گوشی و روشن کردن آن از جایگاهش بلند می‌شود و صفحه نمایش آیفون سیاره رنگ شده یا خطوط سفیدی را به تصویر می‌کشد. در این شرایط باید کانکتور را بار دیگر وصل و گوشی را روشن کنید. همچنین قطع و وصل کردن باتری گوشی یکی از بهترین روش هایی است که می‌تواند مشکل ایجاد شده را برطرف کند.

مرحله 21: جداسازی کانکتور کابل دیجیتایزر

• با نوک پنس کانکتور کابل دیجیتایزر آیفون SE تعمیری را از روی برد جدا کنید.

مرحله 22: جداسازی کامل پنل زیر و روی آیفون SE

• می‌توانید پنل رو و زیر آیفون SE تعمیری را به صورت کامل از هم جدا کنید.

• با توجه به اینکه اسپیکر مکالمه آیفون SE روی پنل فوقانی آن نصب شده است، بنابراین دیگر با پنل زیر گوشی کاری نداریم و سایر مراحل پروسه تعویض اسپیکر مکالمه آیفون SE را روی پنل فوقانی گوشی طی می‌نماییم.

مرحله 23: باز کردن پیچ های براکت اسپیکر مکالمه

• دو پیچ 4.0 میلیمتری و 2.3 میلیمتری که در عکس با رنگ های قرمز و نارنجی نمایش داده شده‌اند را باز کنید.

• نکته: در حین وصل کردن مجدد پیچ های براکت اسپیکر به وارد کردن پیچ صحیح در سوراخ اختصاصی خود دقت کنید. اگر جای این دو پیچ را تغییر دهید، ممکن است در حین سفت کردن آن‌ها به ال سی دی آیفون SE آسیب وارد شود.

مرحله 24: باز کردن کلیپس براکت اسپیکر مکالمه

• پنل روی آیفون SE تعمیری را به گونه‌ای در دست خود بگیرید که مثل عکس دکمه هوم آن رو به سمت بالا و اسپیکر مکالمه رو به سمت شما باشد. حالا با نوک اسپاتول یا پنس کلیپسی که در گوشه سمت چپ و پایین براکت اسپیکر مکالمه قرار دارد را باز کنید.

• با نوک پنس براکت اسپیکر مکالمه آیفون SE را از گوشه سمت راست آن گرفته و به سمت چپ هول دهید.

مرحله 25: جداسازی براکت اسپیکر مکالمه

• براکت اسپیکر مکالمه را خارج کنید.

مرحله 26: جداسازی اسپیکر مکالمه آیفون SE

• دقیقا مثل عکس های ضمیمه شده، با پنس دو سمت اسپیکر مکالمه را گرفته و ضمن هول دادن آن به سمت بالا، اسپیکر مکالمه را از پنل روی آیفون SE تعمیری جدا کنید.

• نکته: این کار را حتما با پنس انجام دهید. تماس چربی دست با کنتکت های زرد رنگ اسپیکر مکالمه ممکن است در کیفیت عملکرد آن ها اختلال ایجاد کند.

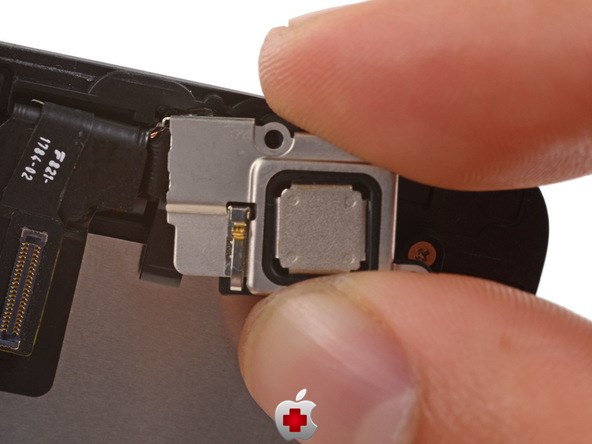

مرحله 27: تعویض اسپیکر مکالمه گوشی آیفون SE

• حالا می‌توانید اسپیکر مکالمه آیفون SE را تعویض کنید. بهترین راه برای انجام این کار آن است که اسپیکر مکالمه جدید را در براکت قرار داده و سپس مجموعه را به صورت کامل در جایگاه اختصاصی خود نصب کنید.





به منظور بستن گوشی باید مراحلی که در این مقاله دیاگ همراه شرح داده شدند را به ترتیب از انتها به ابتدا انجام دهید.
