آموزش تعویض اسپیکر مکالمه گوشی آیفون ۴ اپل



دیاگ همراه در این بخش از سلسله قسمت های تعمیرات گوشی آیفون به بررسی نکاتی در خصوص تعویض اسپیکر مکالمه گوشی آیفون 4 می پردازد. تعویض اسپیکر مکالمه گوشی آیفون 4 اپل در شرایطی انجام می‌شود که صدای مخاطب در حین برقراری تماس تلفنی به درستی منتقل نشود. در برخی شرایط ممکن است صدا به کل توسط اسپیکر مکالمه گوشی آیفون پخش نشود و در برخی شرایط دیگر ممکن است کیفیت صدای خروجی از اسپیکر مکالمه گوشی قانع کننده نباشد. در هر دو حالت تعویض اسپیکر مکالمه گوشی آیفون 4 مشکل را برطرف خواهد کرد. خوشبختانه تعویض اسپیکر مکالمه گوشی آیفون 4 کار خیلی سختی نیست و احتمالا چیزی در حدود 30 الی 60 دقیق از زمان شما را می‌گیرد. در ادامه مطالب تعمیرات موبایل در وبسایت دیاگ همراه قصد داریم به آموزش تصویری و مرحله به مرحله نحوه تعویض اسپیکر مکالمه گوشی آیفون 4 اپل بپردازیم. چنان چه در رابطه با هر یک از مراحل نام برده شده سوالی داشتید، می‌توانید ضمن تماس با کارشناسان واحد تعمیرات شرکت دیاگ همراه از آن ها راهنمایی دقیق تری بخواهید. با ما همراه باشید.





مرحله 1: باز کردن پیچ های لبه زیرین

• نکته: بهتر است قبل از اینکه پروسه تعویض اسپیکر مکالمه گوشی آیفون 4 را آغاز کنید شارژ باتری آن را کاملا خالی کرده یا به کمتر از 25 درصد برسانید. این امر سبب می‌شود تا حساسیت باتری در برابر فشارهای ناخواسته حین تعمیر گوشی کاهش یابد.

• گوشی آیفون 4 تعمیری را خاموش کنید.

• دو پیچ لبه زیرین قاب گوشی آیفون 4 تعمیری را باز کنید. در برخی مدل های گوشی آیفون 4 دو پیچ مورد نظر از نوع فیلیپس #000 هستند و در برخی دیگر از مدل ها ممکن است از نوع پنج سوء Pentalobe باشند.

مرحله 2: شل کردن درب پشت گوشی آیفون

• نکته: گوشی آیفون 4 اپل برخلاف آیفون های جدیدتر این شرکت از قابی جداشدنی بهره می‌برد، یعنی درب پشت این گوشی خیلی راحت و بدون نیاز به هر چه ابزار خاصی می‌تواند از بدنه گوشی جدا شود و بدین ترتیب دسترسی به باتری و دیگر قطعات سخت افزاری دستگاه امکان پذیر گردد.

• گوشی آیفون 4 تعمیری را به گونه‌ای در دستتان بگیرید که بتوانید بدنه آن را کاملا ثابت نگه داشته و درب پشت گوشی را به سمت بالا هول دهید.

• درب پشت گوشی آیفون 4 تعمیری را با نیروی ملایم به سمت بالا هول دهید تا قسمت پایین آن کمی از قاب گوشی جدا شود.

مرحله 3: جداسازی درب پشت گوشی آیفون

• درب پشت گوشی آیفون 4 را تا جایی به سمت بالا هول دهید که کاملا از بدنه گوشی آزاد شود.

• درب پشت را در گوشه‌ای قرار داده و پروسه تعویض اسپیکر مکالمه گوشی آیفون 4 را روی بدنه گوشی دنبال کنید.

• نکته: در اطراف درب پشت گوشی آیفون 4 اپل گیره هایی تعبیه شده که باید در حین جداسازی درب پشت دقت کنید که آسیبی به این گیره ها وارد نشود.

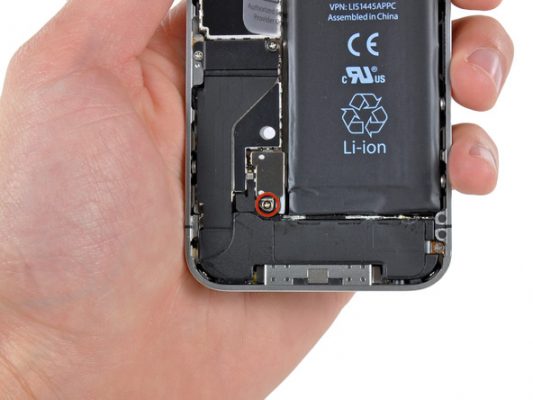

مرحله 4: باز کردن پیچ براکت روی کانکتور باتری

• پیچ 2.5 میلیمتری که در عکس با رنگ قرمز مشخص شده و نگهدارنده براکت روی کانکتور باتری گوشی آیفون 4 است را باز کنید.

• (در صورت امکان): اگر قادر به جداسازی براکت کانکتور باتری بودید در همین مرحله این کار را انجام دهید.

• نکته: ممکن است در برخی مدل های گوشی آیفون 4، براکت روی کانکتور باتری با دو پیچ 2.5 میلیمتری محکم شده باشد، بنابراین در این حالت باید هر دو پیچ را باز کنید.

مرحله 5: جداسازی براکت روی کانکتور باتری

• نوک قاب باز کن پلاستیکی یا اسپاتول را از بالا به زیر براکت روی کانکتور باتری گوشی آیفون 4 فرو برده و خیلی آرام این براکت را به سمت بالا هول دهید تا از روی کانکتور باتری آزاد شود.

• (در صورت نیاز): اگر در مرحله قبل براکت روی کانکتور باتری گوشی آیفون 4 تعمیری را از آن جدا نکردید، در این مرحله این کار را انجام دهید.

• نکته (مخصوص بستن گوشی): بعد از تعویض اسپیکر مکالمه گوشی آیفون 4 و زمانی که می‌خواهید براکت روی کانکتور باتری را نصب کنید ابتدا لبه زیرین آن را جا زده و سپس آن را کاملا روی کانکتور باتری قرار دهید.

مرحله 6: جداسازی باتری گوشی آیفون

• در سمت چپ باتری گوشی آیفون 4 اپل یک نوار پلاستیکی واقع شده است. این نوار را با انگشت گرفته و خیلی آرام به سمت بالا بکشید تا لبه سمت راست باتری از روی قاب آن بلند شود.

• نکته: اگر نوار سمت چپ باتری پاره شد یا اصلا آن را پیدا نکردید، می‌توانید از قاب باز کن، اسپاتول یا حتی پیک برای بلند کردن لبه سمت چپ باتری گوشی آیفون 4 تعمیری استفاده کنید.

• گوشی باتری آیفون را از آن خارج کنید و آن را در گوشه امنی قرار دهید که تحت فشار، ضربه و غیره قرار نگیرد.

• نکته (مخصوص بستن گوشی): بعد از تعویض اسپیکر مکالمه گوشی آیفون 4 و زمانی که نوبت به جا زدن باتری گوشی می‌رسد حتما دقت کنید که کلیپس های نشان داده شده در عکس سوم وضعیت مناسبی داشته باشند و تحت فشار قرار نگیرند.

مرحله 7: جداسازی خشاب سیم کارت

• سوزن مخصوص باز کننده خشاب سیم کارت گوشی آیفون را در مجرایی فرو کنید که روی لبه قاب این گوشی واقع شده است.

• سوزن را به ست داخل فشار دهید تا خشاب سیم کارت متعلقات آن از لبه قاب گوشی آزاد شوند.

• خشاب سیم کارت گوشی آیفون 4 تعمیری را از لبه سمت راست قاب آن خارج کنید.

مرحله 8: جداسازی براکت روی کانکتور سوکت شارژ

• دو پیچ 1.2 میلیمتری و 1.6 میلیمتری که به ترتیب در عکس با رنگ های قرمز و نارنجی مشخص شده‌اند را باز کنید.

• براکت روی کانکتور سوکت شارژ گوشی آیفون را از آن جدا کنید.

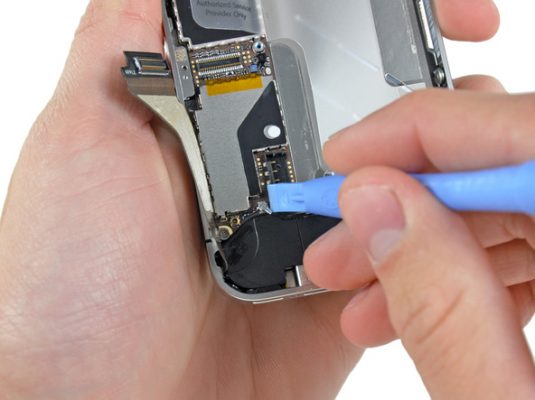

مرحله 9: آزاد کردن کانکتور سوکت شارژ

• نوک قاب باز کن را زیر سمت راست کانکتور سوکت شارژ گوشی آیفون قرار داده و خیلی آرام آن را به سمت بالا هول دهید.

• با قرار دادن نوک قاب باز کن در زیر سمت چپ کانکتور سوکت شارژ گوشی آیفون و هول دادن آن به سمت بالا، کانکتور باتری را کاملا از روی سوکتش آزاد کنید.

• نکته: در حین جداسازی کانکتور سوکت شارژ گوشی آیفون 4 دقت کنید که آسیبی به خود کانکتور و سوکت روی برد آن وارد نشود.

مرحله 10: آزاد کردن سیم کانکتور سوکت شارژ

• کانکتور سوکت شارژ گوشی آیفون 4 تعمیری را با انگشت بگیرید و خیلی آرام به سمت بالا بکشید تا از روی بدنه گوشی آزاد شود.

• نکته: در حین کشیدن سوکت شارژ و آزاد کردن سیم آن به هیچ عنوان عجله نکنید و مراقب باشید که آسیبی به سیم سوکت شارژ گوشی آیفون وارد نشود. اگر این سیم یا سوکتش آسیب ببیند باید با طی کردن مراحلی، مجموعه سوکت شارژ گوشی را تعویض کنید.



مرحله 11: آزاد کردن کانکتور سیم آنتن زیرین

• کانکتور سیم آنتن زیرین گوشی آیفون 4 تعمیری را با اسپاتول یا قاب باز کن از روی برد آزاد کنید.

• نکته: کانکتور سیم آنتن گوشی آیفون 4 بسیار ظرفی است، بنابراین برای جداسازی آن دقت کنید تا آسیبی به آن وارد نشود.

مرحله 12: باز کردن پیچ گوشه قاب

• پیچ 1.9 میلیمتری که در عکس با رنگ قرمز مشخص شده را از گوشه سمت چپ و پایین قاب گوشی آیفون 4 تعمیری باز کنید.

مرحله 13: باز کردن پیچ های بخش فوقانی قاب

• پیچ 2.3 میلیمتری که در عکس با رنگ قرمز مشخص شده را باز کنید.

• دو پیچ 1.6 میلیمتری که در عکس با رنگ نارنجی مشخص شده‌اند را باز کنید.

• پیچ 1.4 میلیمتری که در عکس با رنگ زرد مشخص شده را باز کنید.

• پیچ 4.8 میلیمتری که در عکس با رنگ سبز مشخص شده را باز کنید.

• نکته (مخصوص بستن گوشی): حتما دقت کنید که بعد از تعویض اسپیکر مکالمه گوشی آیفون 4 و زمانی که در حال بستن گوشی هستید، هر پیچ را در مجرای صحیح خودش قرار داده و محکم کنید، در غیر این صورت ممکن است فشاری که برای بستن پیچ ها در مجاری نادرست وارد می‌کنید به برد و دیگر قطعات سخت افزاری گوشی آیفون آسیب بزند.

مرحله 14: جداسازی درپوش لبه فوقانی قاب

• نوک اسپاتول یا قاب باز کن را مثل عکس اول در گوشه سمت راست درپوش لبه فوقانی قاب گوشی آیفون 4 تعمیری قرار داده و این قطعه را خیلی آرام سمت بالا هول دهید تا شل شده و از جایگاهش آزاد شود.

• درپوش مذکور را با دست گرفته و کاملا از روی قاب گوشی جدا کنید.

مرحله 15: جداسازی لنز دوربین اصلی

• نوک قاب باز کن را در لبه سمت راست کانکتور دوربین اصلی گوشی آیفون 4 تعمیری قرار داده و خیلی آرام آن را به سمت بالا دهید تا کانکتور لنز دوربین اصلی گوشی از روی برد آزاد شود.

• لنز دوربین اصلی گوشی آیفون را از گوشه قاب آن جدا نمایید.

مرحله 16: باز کردن پیچ وسط قاب

• نکته: در وسط قاب گوشی آیفون 4 یک پیچ مخفی نصب است که روی آن توسط چسب خاصی پوشانده شده است. این چسب در عکس اول با دایره قرمز مشخص است.

• چسب روی پیچ 2.4 میلیمتری وسط قاب گوشی آیفون 4 تعمیری که در عکس اول با رنگ قرمز مشخص شده را باز کنید.

• پیچ 2.4 میلیمتری چسب را باز نمایید.

مرحله 17: آزاد کردن کانکتورهای بخش فوقانی

• کانکتور تاچ یا دیجیتایزر گوشی آیفون 4 تعمیری که در عکس با رنگ قرمز مشخص شده را با نوک اسپاتول یا قاب باز کن از روی برد گوشی آزاد کنید.

• کانکتور ال سی دی گوشی آیفون 4 تعمیری که در عکس با رنگ نارنجی مشخص شده را با نوک اسپاتول یا قاب باز کن از روی برد گوشی آزاد کنید.

• کانکتور مشترک دکمه ولوم و جک هدفون گوشی آیفون 4 تعمیری که در عکس با رنگ زرد مشخص شده را با نوک اسپاتول یا قاب باز کن از روی برد گوشی آزاد کنید.

• کانکتور دکمه پاور گوشی آیفون 4 تعمیری که در عکس با رنگ سبز مشخص شده را با نوک اسپاتول یا قاب باز کن از روی برد گوشی آزاد کنید.

• کانکتور دوربین سلفی گوشی آیفون 4 تعمیری که در عکس با رنگ آبی مشخص شده را با نوک اسپاتول یا قاب باز کن از روی برد گوشی آزاد کنید.

مرحله 18: باز کردن پیچ استنداف بالای قاب

• پیچ استندافی که در عکس با رنگ قرمز مشخص شده را باز کنید.

• نکته (مخصوص بستن گوشی): بعد از تعویض اسپیکر مکالمه گوشی آیفون 4 و زمانی که در حال بستن گوشی هستید، دقت کنید واشر لاستیکی که در عکس با رنگ نارنجی مشخص شده در جایگاهش نصب باشد، در غیر این صورت ممکن است برد گوشی آیفون به خوبی روی قاب گوشی جا نخورد.

مرحله 19: جداسازی برد گوشی آیفون

• نوک اسپاتول یا قاب باز کن را از لبه فوقانی برد به زیر آن فرو برده و خیلی آرام سعی کنید مادربرد گوشی آیفون را به سمت بالا هدایت کنید تا لبه زیرین آن از روی قاب گوشی بلند شود.

• لبه زیرین برد را با انگشت گرفته و به سمت عقب بکشید تا کاملا از روی قاب گوشی جدا شود.

• نکته: در حین جداسازی برد گوشی آیفون 4 دقت کنید که به کلیپس طلایی رنگ زیر آن که در عکس با رنگ قرمز مشخص شده آسیبی وارد نشود.

• گوشی برد آیفون 4 تعمیری را در گوشه امنی قرار داده و پروسه تعویض اسپیکر مکالمه آیفون 4 را روی مابقی بدنه گوشی دنبال نمایید.

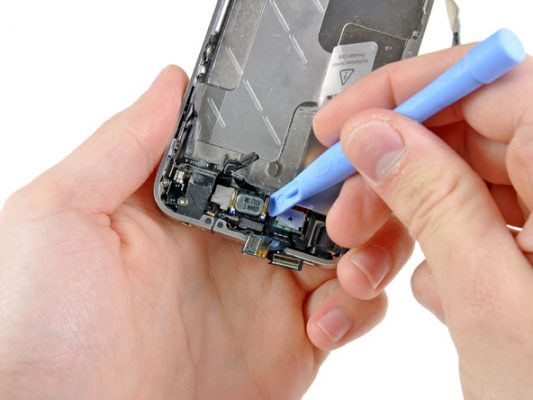

مرحله 20: تعویض اسپیکر مکالمه گوشی آیفون 4

• با نوک قاب باز کن پلاستیکی اسپیکر مکالمه گوشی آیفون 4 تعمیری را از لبه فوقانی قاب گوشی آزاد و جدا کنید.





در صورت بروز هرگونه مشکل در مراحل تعویض اسپیکر مکالمه گوشی آیفون 4 اپل یا هر سوال دیگری، از طریق راه های ارتباطی با کارشناسان ما در شرکت دیاگ همراه تماس گرفته و راهنمایی و یاری بخواهید.
