آموزش تعویض اسپیکر بازر گوشی آیفون SE اپل

دیاگ همراه در این بخش از سلسله قسمت های تعمیرات گوشی آیفون به بررسی نکاتی در خصوص تعویض اسپیکر بازر گوشی آیفون SE اپل می پردازد. تعویض اسپیکر بازر گوشی آیفون SE عموما تحت شرایطی انجام می‌شود که اسپیکر آن کیفیت صدای خوبی نداشته یا به صورت کلی از کار بیفتد. خوشبختانه تعویض اسپیکر بازر گوشی آیفون SE پروسه چندان پیچیده‌ای را به همراه ندارد و زمانی مابین 45 الی 90 دقیقه با توجه به سرعت عمل شما برای انجام این کار نیاز است. جالب است بدانید که اسپیکر یا بلندگوی گوشی های آیفون SE و آیفون 5S یکی هستند. در ادامه مطالب تعمیرات گوشی موبایل در وبسایت دیاگ همراه ، به آموزش تصویری و مرحله به مرحله نحوه تعویض اسپیکر بازر گوشی آیفون SE می‌پردازیم.

شما عزیزان می‌توانید با مراجعه به مرکز خدمات و قطعات دیاگ همراه، اسپیکر بازر و تمام ابزار مورد نیاز برای انجام این تعمیر را تهیه کنید. تمام قطعاتی که در این شرکت عرضه می شوند دارای ضمانت اورجینال بودن هستند.

چنانچه در رابطه با هر یک از مراحل شرح داده شده مشکلی به وجود آمد یا سوالی داشتید، می‌توانید با مراجعه به صفحه ثبت سفارش آنلاین تعمیرات گوشی موبایل در شرکت دیاگ همراه، از آن ها راهنمایی دقیق تری بخواهید یا سفارش تعمیر و تعویض اسپیکر بازر آیفون SE اپل خود را به ثبت برسانید و انجام تعمیرات را به کارشناسان خبره این مرکز واگذار کنید و در کوتاه ترین زمان ممکن، گوشی تعمیر شده خود را درب منزل تحویل بگیرید.



قطعات و ابزار مورد نیاز برای تعویض اسپیکر بازر گوشی آیفون SE اپل:



مرحله 1 (در شرایط خاص): چسب زدن صفحه نمایش

• اگر صفحه نمایش آیفون SE تعمیری شکسته یا ترک دارد، قبل از شروع کار روی آن را با چند لایه چسب نواری پهن بپوشانید. این کار سبب می‌شود تا در حین باز کردن قاب گوشی، یکپارچگی پنل جلو و نمایشگر آن حفظ شود.

• نکته: بهتر است تا حد امکان از تعویض اسپیکر بازر گوشی آیفون SE که صفحه نمایش آن شکسته خودداری کنید. این کار را فقط در شرایطی انجام دهید که از شما خواسته شود علاوه بر اسپیکر، نمایشگر گوشی را هم تعویض کنید.

مرحله 2: باز کردن پیچ های کنار سوکت شارژ

• نکته: قبل از شروع پروسه تعویض اسپیکر گوشی آیفون SE، شارژ باتری گوشی را کاملا خالی کنید یا به کمتر از 25 درصد برسانید. بدین ترتیب احتمال بروز مشکلاتی همچون آتش گرفتن و انفجار باتری کاهش پیدا می‌کند.

• آیفون SE تعمیری را خاموش کنید.

• دو پیچ 3.9 میلیمتری موجود در لبه زیرین آیفون SE را با پیچ گوشتی P2 باز کنید.

مرحله 3 (معرفی ابزار): آی‌اسکلک یا iSclack را بشناسید!

• برای باز کردن قاب آیفون SE یا جداسازی پنل جلو و پشت آن، می‌توانید از ابزاری به نام آی‌اسکلک (iSclack) استفاده کنید.این ابزار به صورت اختصاصی برای انجام این کار طراحی شده و نحوه ساختن آن به گونه‌ای است که از آسیب رسیدن به قاب گوشی و اجزای سخت افزاری داخل آن جلوگیری می‌کند. همانطور که در عکس می‌بینید، آی‌اسکلک (iSclack) از یک دستگیره و دو کاپ مکنده تشکیل می‌شود.

• در اطراف پنل جلو و پشت آیفون SE یک لاستیک آب بندی قرار داده شده است. در برخی شرایط زمانی که از آی‌اسکلک (iSclack) برای باز کردن قاب گوشی استفاده می‌کنید، لاستیک مذکور به همراه پنل جلوی آیفون SE بلند نمی‌شود و در اطراف پنل پشت باقی می‌ماند. در این شرایط باید با قاب باز کن یا نوک اسپاتول، لاستیک نام برده شده را از اطراف پنل پشت گوشی برداشته و به همراه پنل جلو بلند کنید.

• نکته: در مراحل 4 و 5 نحوه باز کردن قاب آیفون SE با استفاده از آی‌اسکلک (iSclack) را شرح می‌دهیم. اگر به این ابزار دسترسی ندارید باید از روش دستی به منظور باز کردن قاب گوشی استفاده کنید. در این شرایط ادامه آموزش را از مرحله 6 دنبال کنید.

مرحله 4 (در صورت دسترسی به iSclack): قرار دادن آیفون در آی‌اسکلک (iSclack)

• دستگیره آی‌اسکلک (iSclack) از دو شاخه تشکیل شده است. این دو شاخه را به هم نزدیک کرده و روی هم قرار دهید تا کاپ های مکنده سمت مخالف ابزار از هم فاصله گرفته یا اصطلاحا باز شوند.

• لبه تحتانی آیفون SE تعمیری را به آرامی در جایگاهی قرار دهید که در مابین کاپ های مکنده آی‌اسکلک (iSclack) تعبیه شده است. دقت کنید که صفحه نمایش آیفون تعمیری باید رو به سمت بالا قرار گیرد.

• نکته: کاپ مکنده فوقانی iSclack (آی‌اسکلک) باید کمی بالاتر از دکمه هوم آیفون SE تعمیری قرار بگیرد.

• به آرامی دوشاخه دستگیره‌ آی‌اسکلک (iSclack) را از هم فاصله دهید تا کاپ های مکنده سمت مخالف آن به هم نزدیک شده و روی پنل جلو و پشت آیفون SE تعمیری چسبانده شوند.

• نکته: حتما از چسبیدن محکم کاپ های مکنده آی‌اسکلک (iSclack) روی پنل پشت و جلوی آیفون SE مطمئن شوید.

مرحله 5 (در صورت دسترسی به iSclack): باز کردن قاب آیفون SE

• به آرامی دوشاخه دستگیره آی‌اسکلک (iSclack) را با اعمال فشار یکنواخت و تدریجی به هم نزدیک کنید. بدین ترتیب کاپ های مکنده سمت مخالف ابزار سعی می‌کنند از هم دور شوند و این امر منجر می‌شود تا پنل جلو و پشت آیفون SE تعمیری تحت کشش قرار گیرند و خیلی راحت از هم جدا شوند. خوشبختانه طراحی آی‌اسکلک (iSclack) به گونه‌ای انجام شده که نه به لبه های قاب آیفون SE آسیبی وارد می‌کند و نه قاب آن را به اندازه‌ای باز می‌کند که به اجزای داخلی گوشی مثل کابل دکمه هوم آسیب وارد شود. پس می‌توانید با خیال راحت از آی‌اسکلک (iSclack) استفاده کنید.

• نکته: اگر با جداسازی پنل پشت و جلوی آیفون SE متوجه شدید که لاستیک اطراف گوشی به همراه پنل جلو بلند نشده است، به آرامی با قاب باز کن یا اسپاتول، این لاستیک را از اطراف پنل پشت آیفون برداشته و با پنل جلو بلند کنید.

• می‌توانید آیفون SE تعمیری را از داخل آی‌اسکلک (iSclack) خارج کنید.

• نکته: اگر به آی‌اسکلک (iSclack) دسترسی ندارید، باید از روش دستی (ساکشن کاپ و اسپاتول) برای باز کردن قاب آیفون SE تعمیری استفاده کنید. در مراحل 6، 7 و 8 نحوه انجام این کار را برایتان شرح می‌دهیم. بنابراین اگر قاب آیفون SE تعمیری را باز کردید، ادامه پروسه تعویض اسپیکر گوشی را از مرحله 9 دنبال کنید.

مرحله 6 (در صورت عدم دسترسی به iSclack): نصب ساکشن کاپ

• ساکشن کاپ را روی صفحه نمایش آیفون SE تعمیری نصب کنید. ساکشن کاپ باید بیشتر نزدیک به لبه زیرین گوشی نصب شود تا تمرکز نیرو روی این بخش از بدنه و قاب آیفون ایجاد شود.

• نکته: دقت کنید که ساکشن کاپ روی دکمه هوم آیفون SE تعمیری قرار نگیرد.

مرحله 7 (در صورت عدم دسترسی به iSclack): باز کردن قاب آیفون با ساکشن کاپ و اسپاتول

• نکته: زمانی که از روش دستی برای باز کردن اولیه قاب آیفون SE تعمیری استفاده می‌کنید باید دقت بیشتری به خرج دهید. به هیچ وجه قاب گوشی را بیش از اندازه باز نکنید چرا که فاصله گرفتن بیش از حد پنل جلو و پشت آیفون SE در این مرحله می‌تواند منجر به پارگی کابل دکمه هوم شود. پس در حین باز کردن قاب آیفون SE با روش دستی، حواستان به مقدار باز شدن دو قاب گوشی باشد. ایجاد زاویه 30 درجه‌ای مابین پنل پشت و جلوی آیفون در این مرحله کافی خواهد بود.

• آیفون SE تعمیری را روی میز کارتان قرار دهید و ساکشن کاپ را با تمرکز نیرو روی لبه زیرین گوشی به سمت بالا بکشید. شدت نیروی کششی اعمالی را به تدریج افزایش دهید تا مابین پنل پشت و جلوی آیفون SE در لبه زیرین گوشی شکاف باریکی ایجاد شود. به محض مشاهده این شکاف، افزایش نیروی کششی را متوقف کرده و نوک اسپاتول یا قاب باز کن را در درون شکاف فرو کنید.

• نکته: از فرو کردن بیش از اندازه نوک اسپاتول در شکاف لبه زیرین آیفون SE در حال تعمیر خودداری کنید.

• نوک قاب باز کن یا اسپاتول را به آرامی در لبه زیرین آیفون SE حرکت دهید و سعی کنید قاب گوشی را در این بخش شل نمایید. برای ساده تر شدن کار می‌توانید به آرامی ساکن کاپ را هم به سمت بالا بکشید، اما از اعمال نیروی زیاد به ساکشن کاپ خودداری کنید. بازی کردن با اسپاتول در لبه زیرین آیفون SE تعمیری را تا جایی ادامه دهید که قاب گوشی در لبه زیرین شل شود.

• نکته: تا حد امکان از بالا و پایین کردن نوک اسپاتول در لبه زیرین آیفون SE خودداری کنید.

مرحله 8 (در صورت عدم دسترسی به iSclack): برداشتن ساکشن کاپ

• ساکشن کاپ را از روی صفحه نمایش آیفون SE تعمیری بردارید.

مرحله 9: جداسازی براکت کانکتور دکمه هوم

• گوشی آیفون SE تعمیری را به گونه‌ای در دست خود بگیرید که لبه زیرین قاب آن کمی باز شده باشد و پنل جلوی گوشی نسبت به پنل زیر آن زاویه 30 درجه داشته باشد.

• نوک اسپاتول یا پنس را در زیر براکت دکمه هوم گوشی آیفون SE تعمیری قرار دهید و آن را از جایگاهش بلند کنید.

• براکت مذکور را با پنس از داخل گوشی آیفون SE تعمیری خارج کنید.

• نکته: برای جا زدن براکت دکمه هوم در گوشی آیفون SE باید از یک قلق خاص استفاده کنید که در مراحل 10 و 11 آن را شرح می‌دهیم. بنابراین اگر در حال باز کردن گوشی و تعمیر آن هستید، ادامه کار را از مرحله 12 دنبال نمایید.

مرحله 10 (مخصوص بستن گوشی): گام اول نصب براکت کانکتور دکمه هوم

• دو لبه عرضی براکت دکمه هوم آیفون SE را به گونه‌ای با پنس بگیرید که لبه طولی دورتر آن به سمت پایین شیب داشته باشد.

• لبه طولی دورتر براکت که به سمت پایین شیب دارد را در شیاری قرار دهید که دقیقا زیر باتری آیفون SE تعمیری واقع شده است.

• براکت را تا جایی که امکان دارد به صورت ریلی به سمت راست هول دهید.

مرحله 11 (ترفند بستن گوشی): گام دوم نصب براکت کانکتور دکمه هوم

• نوک اسپاتول را روی براکت دکمه هوم آیفون SE قرار داده و با یک فشار ملایم آن را در جایگاهش نصب کنید.

• نکته: اگر براکت به خوبی نصب نشد، آن را با پنس برداشته و بار دیگر مراحل 10 و 11 را با دقت بیشتر تکرار کنید.

مرحله 12: جداسازی کانکتور تاچ آیدی

• نوک اسپاتول یا پنس را در سمت چپ کانکتور دکمه هوم آیفون SE قرار . کانکتور را به سمت بالا و راست هول دهید تا از جایگاهش بلند شود.

مرحله 13: باز کردن پنل جلوی آیفون با حفظ زاویه 90 درجه

• آیفون SE تعمیری را روی میز کارتان قرار دهید و پنل جلوی آن را خیلی آرام از بله زیرین به شکل کتابی باز کنید. دقت کنید که به لبه فوقانی آیفون تعمیری هیچ نیروی کششی اعمال نمی‌شود. به محض اینکه پنل جلوی آیفون کاملا عمودی شد، با یک کش آن را به جعبه یا هر ابزار دیگری که بتواند نقش تکیه‌گاه را ایفاء کند وصل کنید.

• نکته: به هیچ وجه به لبه فوقانی آیفون SE و قاب گوشی در این بخش نیرویی وارد نکنید و سعی نداشته باشید که دو پنل پشت و جلوی آیفون را کاملا از هم جدا نمایید. دو پنل پشت و جلوی آیفون در این مرحله با کابل های شکننده‌ای به هم متصل هستند.

مرحله 14: باز کردن پیچ های براکت کانکتور باتری

• دو پیچ 1.6 میلیمتری براکت باتری آیفون SE تعمیری که در عکس با رنگ قرمز نمایش داده شده‌اند را باز کنید.

مرحله 15: جداسازی براکت کانکتور باتری

• براکت کانکتور باتری آیفون SE تعمیری را با پنس برداشته و از پنل پشت آیفون جدا کنید.

مرحله 16: جداسازی کانکتور باتری

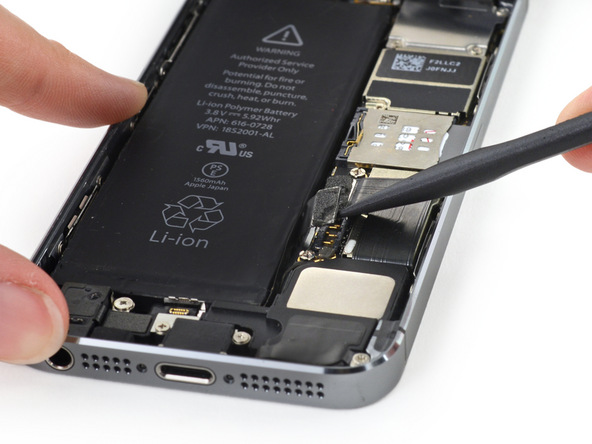

• نوک پنس یا اسپاتول را مثل عکس اول در سمت راست کانکتور باتری آیفون SE تعمیری قرار دهید. خیلی آرام کانکتور را به سمت بالا و چپ هدایت کنید تا از جایگاهش بلند شود.

• نکته: در حین جداسازی کانکتور باتری دقت کنید که فشاری روی برد و محل نشستن کانکتور وارد نشود. همچنین دقت کنید که نوک پنس یا اسپاتول به خود باتری برخورد نکند و آسیبی به آن وارد ننماید.

مرحله 17: باز کردن پیچ‌های براکت فوقانی پنل پشت

• پیچ 1.7 میلیمتری که در عکس با رنگ قرمز نمایش داده شده را باز کنید. این پیچ به پیچ گوشتی آهنربایی نمی‌چسبد، بنابراین دقت کنید که پیچ مذکور بعد از باز شدن گم نشود.

• پیچ 1.2 میلیمتری که در عکس با رنگ نارنجی نمایش داده شده را باز کنید.

• پیچ 1.3 میلیمتری که در عکس با رنگ زرد نمایش داده شده را باز کنید.

• پی 1.7 میلیمتری که در عکس با رنگ سبز مشخص شده را باز کنید.

• نکته: زمانی که در حین باز و بسته کردن پیچ های براکت های آیفون SE تعمیری هستید، نیروی زیادی به آن‌ها وارد نکنید. اعمال نیرو و فشار بیش از حد ممکن است منجر به آسیب رساندن به برد گوشی شود. همچنین در حین جا زدن براکت فوقانی پنل پشت آیفون SE دقت کنید که هر پیچ را در جایگاه صحیح خودش قرار دهید.

مرحله 18: برداشتن براکت بخش فوقانی پنل پشت

• براکت گوشه سمت راست و بالای پنل پشت آیفون SE تعمیری را بردارید.

مرحله 19: جداسازی کانکتور دوربین سلفی

• نوک پهن اسپاتول را در سمت راست کانکتور دوربین سلفی آیفون SE تعمیری قرار دهید. خیلی آرام نوک اسپاتول را به سمت بالا هول دهید تا کانکتور دوربین سلفی آیفون SE جدا شود.

مرحله 20: جداسازی کانکتور ال سی دی

• لبه پهن اسپاتول را در زیر کانکتور ال سی دی گوشی آیفون SE تعمیری قرار دهید. به آرامی این کانکتور را به سمت بالا هول دهید تا از روی برد جدا شود.

• نکته: در برخی شرایط دیده شده که بعد از انجام تعمیرات لازم روی آیفون SE و روشن کردن آن، صفحه نمایش گوشی خطوط سفیدی را نشان داده یا کاملا سیاه شده و هنگ می‌کند! در این شرایط، اغلب کانکتور ال سی دی از سوکت برد خارج شده و دلیل نمایان شدن تصویر سیاه یا خطوط سفید رنگ است. برای رفع مشکل باید کانکتور را بار دیگر روی برد آیفون SE نصب کنید و گوشی را ریستارت نمایید. بهترین روش ری استارت آیفون SE در این حالت خارج کردن باتری و نصب مجدد آن است.

مرحله 21: جداسازی کانکتور کابل دیجیتایزر

• نوک اسپاتول را در سمت راست کانکتور کابل دیجیتایزر آیفون SE تعمیری قرار دهید. به آرامی نوک اسپاتول را به سمت بالا هول دهید تا کانکتور کابل دیجیتایزر از روی برد جدا شود.

مرحله 22: جداسازی کامل پنل پشت و جلو

• می‌توانید پنل پشت و جلوی گوشی آیفون SE تعمیری را کاملا از هم جدا کنید.

• با توجه به اینکه قصد تعویض اسپیکر گوشی آیفون SE را داریم و اسپیکر گوشی روی پنل پشت آن واقع شده، سایر مراحل کار را روی پنل پشت آیفون SE دنبال خواهیم کرد. بنابراین توصیه می‌کنیم پنل جلوی آیفون را در مکانی امن قرار دهید تا سایر مراحل تعمیر آیفون انجام شود.

مرحله 23: بیرون آوردن کابل آنتن از سوکت روی برد

• کابل آنتن آیفون SE دقیقا در بالای اسپیکر این گوشی با یک سوکت یا گیره روی برد محکم شده است. این سوکت یا گیره را با نوک پنس یا اسپاتول آزاد نمایید.

مرحله 26: تعویض اسپیکر بازر گوشی آیفون SE

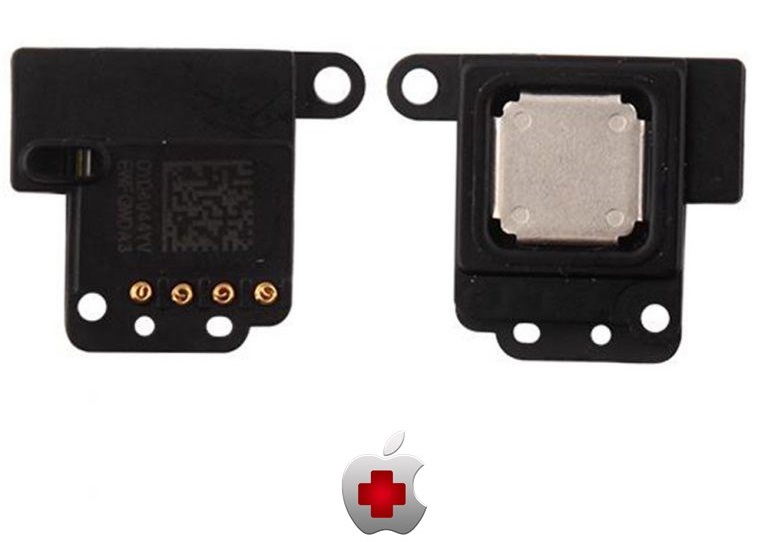

• لبه زیرین اسپیکر بازر گوشی آیفون SE را در دستتان بگیرید و آن را به سمت پایین خم کنید. بدین ترتیب لبه فوقانی اسپیکر رو به سمت بالا خم می‌شود.

• حالا اسپیکر را به سمت راست هول دهید تا کاملا از روی پنل پشت آیفون SE تعمیری جدا شود.

• می‌توانید تعویض اسپیکر بازر گوشی آیفون SE را انجام دهید.





به منظور بستن گوشی باید مراحلی که در این مقاله دیاگ همراه شرح داده شدند را به ترتیب از انتها به ابتدا انجام دهید.
