آموزش تعویض اسپیکر گوشی آیفون ۴ اپل

دیاگ همراه در این بخش از سلسله قسمت های تعمیرات گوشی آیفون به بررسی نکاتی در خصوص تعویض اسپیکر گوشی آیفون ۴ می پردازد. تعویض اسپیکر گوشی آیفون 4 در شرایطی انجام می‌شود که صدای خروجی از اسپیکر این گوشی کیفیت لازم را ارائه نکند یا به کل صدایی از اسپیکر آن خارج نشود. خوشبختانه تعویض اسپیکر گوشی آیفون 4 اپل کار سختی نیست و احتمالا چیزی در حدود 30 الی 60 دقیقه از زمان شما را خواهد گرفت. در ادامه مطالب تعمیرات موبایل در وبسایت دیاگ همراه قصد داریم به آموزش تصویری نحوه تعویض اسپیکر گوشی آیفون 4 اپل بپردازیم.



چنانچه در رابطه با هر یک از مراحل نام برده شده سوالی داشتید، می‌توانید ضمن تماس با کارشناسان واحد تعمیرات شرکت دیاگ همراه از آن ها راهنمایی دقیق تری بخواهید. با ما همراه باشید.



قطعات و ابزار مورد نیاز برای تعویض اسپیکر گوشی آیفون ۴ اپل:



مرحله 1: باز کردن پیچ های لبه زیرین

• نکته: قبل از اینکه پروسه تعویض اسپیکر گوشی آیفون 4 را شروع کنید بهتر است شارژ باتری آیفون را کاملا خالی کرده یا حداقل به کمتر از 25 درصد برسانید. بدین صورت حساسیت باتری در برابر فشارهای احتمالی حین تعمیر گوشی کاهش می‌یابد.

• گوشی آیفون 4 تعمیری را خاموش کنید.

• دو پیچ لبه زیرین قاب گوشی آیفون 4 تعمیری را باز کنید. در برخی مدل های گوشی آیفون 4 دو پیچ لبه زیرین قاب گوشی از نوع پنج سو Pentalobe هستند و در برخی مدل های دیگر این دو پیچ از نوع فیلیپس #000 در نظر گرفته می‌شوند. بنابراین با توجه به نوع آیفون خود از پیچ گوشتی مناسب برای باز کردن پیچ های لبه زیرین قاب گوشی استفاده کنید.

مرحله 2: شل کردن درب پشت گوشی آیفون

• گوشی آیفون 4 تعمیری را به گونه‌ای در دستتان بگیرید که بتوانید با ثابت نگه داشتن بدنه گوشی درب پشت آن را از پایین به سمت بالا هول دهید.

• درب پشت گوشی را کمی به سمت بالا هول دهید تا قسمت پایین درب پشت مثل عکس دوم از بدنه دستگاه فاصله بگیرد.

مرحله 3: جداسازی درب پشت گوشی آیفون 4

• هول دادن درب پشت گوشی آیفون 4 به سمت بالا را ادامه دهید تا کاملا از روی قاب گوشی آزاد شود.

• درب پشت گوشی آیفون 4 را در گوشه‌ای قرار داده و پروسه تعویض اسپیکر گوشی آیفون 4 را روی مابقی بدنه آن دنبال کنید.

• نکته: در اطراف درب پشت گوشی آیفون 4 گیره ها و کلیپس هایی قرار دارد که منجر به محکم شدن درب پشت گوشی روی قاب آن می‌شوند. در حین جداسازی درب پشت آیفون دقت کنید که به این گیره ها آسیبی وارد نشود.

مرحله 4: باز کردن پیچ براکت روی کانکتور باتری

• پیچ 2.5 میلیمتری که در عکس با رنگ قرمز مشخص شده را باز کنید. این پیچ نگهدارنده براکت کانکتور باتری آیفون 4 است.

• نکته: در برخی مدل های آیفون 4 دو پیچ 2.5 میلیمتری برای نگهداری براکت روی کانکتور باتری گوشی به کار گرفته می‌شود، اگر آیفون شما هم از این نوع است، دو پیچ مذکور را باز کنید.

مرحله 5: آزاد کردن کانکتور باتری

• براکت روی کانکتور باتری گوشی آیفون 4 را به آرامی و با نوک اسپاتول یا قاب باز کن به سمت بالا هول دهید تا از روی کانکتور مذکور بلند شود. اگر امکان جداسازی براکت وجود داشت، در همین مرحله آن را از روی قاب گوشی جدا نمایید.

• کانکتور باتری گوشی آیفون 4 را با اسپاتول یا قاب باز کن از روی برد آزاد کنید.

• نکته (مخصوص بستن گوشی): بعد از تعویض اسپیکر گوشی آیفون 4 و زمانی که می‌خواهید براکت کانکتور باتری را مجددا نصب کنید، ابتدا لبه زیرین آن را جا زده و سپس آن را کاملا روی کانکتور باتری قرار دهید.

مرحله 6: جداسازی باتری آیفون 4

• نوار پلاستیکی که در لبه سمت چپ باتری آیفون 4 اپل واقع شده را با انگشت گرفته و خیلی آرام به سمت بالا بکشید تا باتری گوشی از روی قاب آن بلند شود.

• نکته: اگر بنا به هر دلیلی به نوار پلاستیکی لبه باتری آیفون دسترسی نداشتید، می‌توانید از قاب باز کن یا اسپاتول برای بلند کردن لبه باتری از روی قاب گوشی استفاده کنید.

• باتری گوشی آیفون را با دست گرفته و کاملا از روی قاب آن جدا نمایید..

• نکته (مخصوص بستن گوشی): بعد از تعویض اسپیکر گوشی آیفون 4 و زمانی که در حال جا زدن باتری گوشی هستید دقت کنید که کلیپس مشخص شده در عکس سوم در کنار کانتکت های باتری حالت مناسبی داشته و دچار خمیدگی نشود.

مرحله 7: باز کردن پیچ های براکت کانکتور سوکت شارژ

• پیچ 1.2 میلیمتری که در عکس با رنگ قرمز مشخص شده را باز کنید.

• پیچ 1.6 میلیمتری که در عکس با رنگ نارنجی مشخص شده را باز کنید.

• براکت روی کانکتور سوکت شارژ آیفون 4 تعمیری را به آرامی با پنس از روی آن بردارید.

مرحله 8: باز کردن کانکتور سوکت شارژ

• نکته: کانکتور سوکت شارژ آیفون 4 بزرگ است، به همین دلیل باید در حین آزاد کردن این کانکتور دقت زیادی صرف شود تا تحت نیروی خمشی قرار نگرفته و دچار شکستگی نشود. بنابراین برای جداسازی کانکتور سوکت شارژ آیفون 4 دقت زیادی صرف کرده و عجله نکنید.

• نوک قاب باز کن پلاستیکی را از سمت راست به زیر کانکتور سوکت شارژ آیفون 4 تعمیری فرو ببرید و خیلی آرام آن را به سمت بالا هول دهید تا احساس کنید سمت راست کانکتور سوکت شارژ از روی سوکتش آزاد شده است.

• نوک قاب باز کن پلاستیکی را سمت چپ کانکتور سوکت شارژ آیفون 4 تعمیری قرار دهید و مثل حالت قبل سمت راست کانکتور مذکور را هم آزاد کنید.

• کانکتور سوکت شارژ را بررسی نمایید و مطمئن شوید که این کانکتور کاملا از سوکتش آزاد شده است.

مرحله 9: آزاد کردن سیم کانکتور شارژ

• کانکتور سوکت شارژ آیفون 4 تعمیری را گرفته و خیلی آرام به سمت بالا و عقب بکشید تا سیم آن از روی بدنه گوشی آزاد شود.

• نکته: در حین جداسازی کانکتور و سیم سوکت شارژ آیفون 4 باید دقت زیادی صرف کنید و مراقب باشید که آسیبی به هیچ یک از بخش های این مجموعه وارد نشود. در صورتی که به هر یک از قسمت های مجموعه مذکور آسیب وارد گردد، ملزم به تعویض سوکت شارژ آیفون 4 می‌شوید.

مرحله 10: آزاد کردن کانکتور سیم آنتن

• کانکتور سیم آنتن آیفون 4 اپل را به آرامی و با نوک اسپاتول از گوشه سمت چپ و پایین قاب گوشی آزاد کنید.

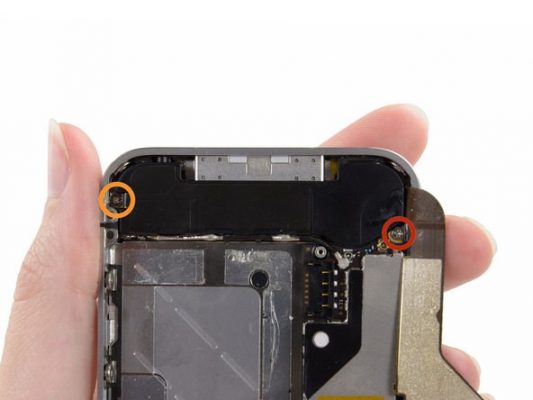

مرحله 11: باز کردن پیچ های نگهدارنده اسپیکر

• پیچ 1.9 میلیمتری که در عکس اول با رنگ قرمز مشخص شده را باز کنید.

• پیچ 2.4 میلیمتری که در عکس دوم با رنگ نارنجی مشخص شده را باز کنید.

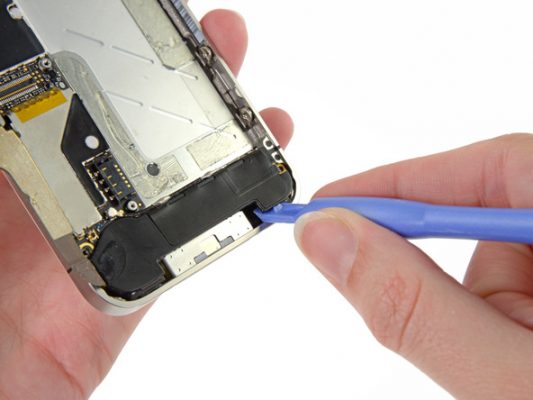

مرحله 12: جداسازی اسپیکر

• نوک قاب باز کن پلاستیکی را به آرامی در زیر محفظه اسپیکر گوشی آیفون 4 فرو برده و آن را به سمت بالا هدایت کنید تا اسپیکر گوشی از لبه زیرین قاب آیفون بلند شود.

• محفظه اسپیکر گوشی آیفون را با دست گرفته و کاملا از بدنه گوشی جدا کنید.

• نکته (مخصوص بستن گوشی): بعد از تعویض اسپیکر گوشی آیفون 4 و زمانی که نوبت به جا زدن محفظه اسپیکر می‌رسد دقت کنید که آن را کاملا دقیق و درست در جایگاهش نصب کنید و تمام کانتکت ها و کلیپس های اطراف آن را دقیق جا بزنید.

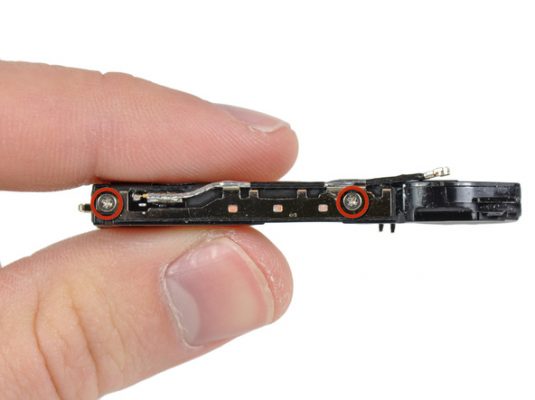

مرحله 13: باز کردن پیچ های اتصال سیم آنتن به اسپیکر

• دو پیچی که در عکس با رنگ قرمز مشخص شده‌اند را از روی محفظه اسپیکر گوشی آیفون 4 تعمیری باز کنید. این دو پیچ سیم آنتن زیرین آیفون 4 را روی محفظه اسپیکر گوشی متصل می‌کنند.

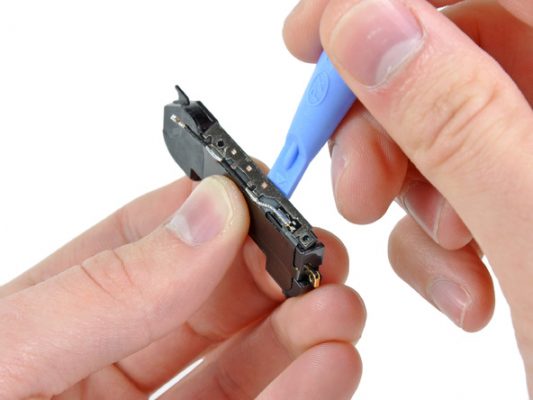

مرحله 14: جداسازی سیم آنتن از اسپیکر

• نوک قاب باز کن پلاستیکی یا پیک را به زیر سیم آنتن گوشی آیفون 4 فرو ببرید و به تدریج سیم آنتن گوشی را از روی اسپیکر آیفون جدا نمایید.

• نکته: در حین انجام این مرحله نباید عجله کنید و باید با دقت بالایی عمل کنید، چون کوچک ترین بی احتیاطی می‌تواند منجر به آسیب دیدن سیم آنتن گوشی آیفون 4 شود. اگر سیم آنتن گوشی آیفون 4 تعمیری آسیب ببیند ملزم به تعویض آن خواهید شد.

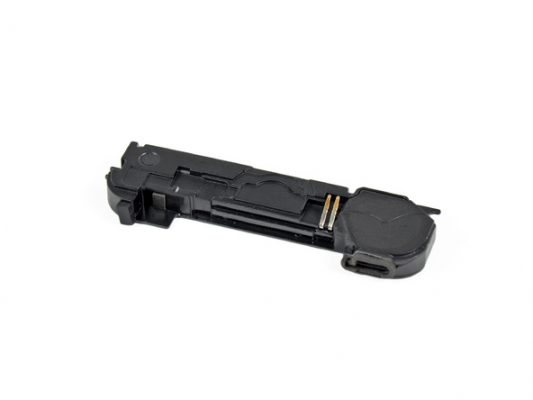

مرحله 15: تعویض اسپیکر گوشی آیفون 4

• می‌توانید تعویض اسپیکر گوشی آیفون 4 را بعد از جداسازی سیم آنتن از روی آن انجام دهید.



به منظور بستن گوشی، باید تمام مراحلی که در این مقاله دیاگ همراه نام برده شدند را به ترتیب از انتها به ابتدا انجام دهید.
