آموزش تعویض آنتن وای فای دایورسیتی گوشی آیفون 7 اپل

دیاگ همراه در این بخش از سلسله قسمت های تعمیرات گوشی آیفون به بررسی نکاتی در خصوص تعویض آنتن وای فای دایورسیتی گوشی آیفون 7 اپل می پردازد. اگر گوشی آیفون 7 شما در اتصال به شبکه وای فای (Wi-Fi) دچار مشکل شده یا قطع و وصلی دارد، احتمالا آنتن وای فای آن دچار مشکل شده است. پیشنهاد می‌کنیم در این شرایط پیش از تعویض آنتن وای فای گوشی آیفون 7 نسبت به فکتوری ریست آن اقدام کنید، چرا که ممکن است مشکل از یک باگ نرم افزاری باشد. اگر با انجام این کار مشکل برطرف نشد، تعویض آنتن وای فای گوشی آیفون 7 مشکل را برطرف می‌کند. تعویض آنتن وای فای گوشی آیفون 7 چندان پروسه پیچیده‌ای را به همراه ندارد. فراموش نکنید که برای باز کردن گوشی آیفون 7 لازم است تا لاستیک آب بندی لبه های گوشی را از بین ببرید که این امر منجر به از دست رفتن خاصیت ضد آب گوشی آیفون می‌شود. پس حتما بعد از تعمیر گوشی و در مرحله بستن آن، لاستیک آب بندی جدیدی را در دستگاه نصب کنید تا خاصیت ضد آب آن احیاء شود. در ادامه این مطلب در وبسایت دیاگ همراه می‌خواهیم به آموزش مرحله به مرحله نحوه تعویض آنتن وای فای دایورسیتی گوشی آیفون 7 بپردازیم.



چنانچه در رابطه با هر یک از مراحل شرح داده شده مشکلی به وجود آمد یا سوالی داشتید، می‌توانید با مراجعه به صفحه ثبت سفارش آنلاین تعمیرات گوشی موبایل در شرکت دیاگ همراه، از آن ها راهنمایی دقیق تری بخواهید یا سفارش تعمیر و تعویض آنتن وای فای دایورسیتی گوشی آیفون 7 اپل خود را به ثبت برسانید و انجام تعمیرات را به کارشناسان خبره این مرکز واگذار کنید و در کوتاه ترین زمان ممکن، گوشی تعمیر شده خود را درب منزل تحویل بگیرید.



قطعات اصلی مورد نیاز برای تعویض آنتن وای فای دایورسیتی گوشی آیفون 7 اپل:

• دوربین جلو آیفون 7
• بازر آیفون 7
• فلت شارژ آیفون 7
• دوربین پشت آیفون 7



مرحله اول: باز کردن دو پیچ زیر آیفون

• نکته: شارژ بودن باتری لیتیوم یونی می‌تواند پتانسیل آن در برابر انفجار و آتش گرفتن در اثر وارد شدن ضربه و خمش را افزایش دهد. بنابراین توصیه می‌کنیم حتما قبل از شروع تعمیر، شارژ باتری آیفون 7 را به کمتر از 25 درصد برسانید تا خطرات مذکور کاهش یابد.

• آیفون 7 تعمیری را خاموش کنید.

• دو پیچ 3.4 میلیمتری که در لبه زیرین آیفون قرار دارند را با استفاده از پیچ گوشتی P2 باز کنید.

مرحله دوم: گرما دادن به لبه زیرین

• برای اینکه خاصیت چسبندگی لاستیک آب بندی لبه زیرین آیفون 7 تعمیری کمی تضعیف شود و بتوانیم راحت تر آن را باز کنیم، با استفاده از iOpener یا سشوار به لبه زیرین گوشی گرما بدهید. گرما را به صورت یکنواخت و ملایم به آیفون وارد کنید.

• نکته: به منظور تعویض آنتن وای فای آیفون 7 و کلا باز کردن این گوشی لازم است تا لاستیک های آب بندی بکار رفته در آن متلاشی شوند. این کار منجر به از بین رفتن خاصیت ضد آب آیفون 7 می‌شود. برای احیای این ویژگی باید حتما بعد از تعمیر گوشی و قبل از بستن کامل آن، لاستیک آب بندی جدیدی را به دستگاه اضافه کنید.

مرحله سوم: نصب ساکشن کاپ

• ساکشن کاپ را به گونه ای روی نمایشگر آیفون 7 تعمیری بچسبانید که بیشتر نزدیک به لبه زیرین (دکمه هوم) گوشی باشد.

• نکته: در نظر داشته باشید که ساکشن کاپ به هیچ عنوان نباید با دکمه هوم آیفون 7 در تماس باشد.

مرحله چهارم: وارد کردن اسپاتول در شکاف لبه تحتانی

• آیفون 7 تعمیری را روی میز کار قرار دهید و ساکشن کاپ را به سمت بالا بکشید. سعی کنید تمرکز نیروی کششی بر روی لبه زیرین گوشی باشد. به محض اینکه شکاف کوچکی مابین دو پنل رو و پشت آیفون در لبه زیرین آن ایجاد شد، نوک اسپاتول را به درون این شکاف فرو کنید.

• نکته: اگر نتوانستید با کشیدن ساکشن کاپ در لبه زیرین آیفون 7 تعمیری شکافی ایجاد کنید، بار دیگر به لبه تحتانی آن گرما بدهید و این کار را تکرار کنید. همچنین برای ساده تر شدن کار می‌توانید در قدم اول یک پیک را به درون شکاف فرو ببرید و سپس جای آن را با اسپاتول تعویض کنید.

مرحله پنجم: متلاشی کردن لاستیک آب بندی لبه تحتانی

• بعد از اینکه نوک اسپاتول را به درون شکاف لبه زرین آیفون 7 فرو بردید، به آرامی آن را در راستای عرضی (به صورت افقی) حرکت دهید. برای ساده تر شدن کار می‌توانید به صورت همزمان ساکشن کاپ را هم کمی به سمت بالا بکشید. حرکت افقی اسپاتول را تا جایی ادامه دهید که حس کنید لاستیک آب بندی لبه زیرین آیفون 7 تعمیری کاملا خاصیت چسبندگی و مقاومت خود را از دست داده است.

• نکته: از بالا و پایین کردن نوک اسپاتول در لبه زیرین آیفون 7 تعمیری خودداری کنید. همچنین فقط نوک اسپاتول را در لبه زیرین آیفون حرکت دهید و آن را بیش از حد در شکاف موجود فرو نکنید.

مرحله ششم: متلاشی کردن لاستیک آب بندی لبه چپ

• بعد از شل شدن لبه زیرین آیفون تعمیری، به آرامی اسپاتول را به سمت لبه چپ گوشی هول دهید. سپس سعی کنید با حرکت افقی نوک اسپاتول و بازی کردن با آن، لاستیک آب بندی لبه سمت چپ آیفون 7 را هم کاملا از بین ببرید.

• نکته: به هیچ عنوان نوک اسپاتول را در لبه سمت چپ آیفون 7 بالا و پایین نکنید یا آن را بیش از اندازه به درون شکاف لبه سمت چپ گوشی فرو ننمایید، چرا ک این کار می‌تواند منجر به آسیب زدن به قطعات سخت افزاری آیفون 7 شود.

مرحله هفتم: متلاشی کردن لاستیک آب بندی لبه راست

• بعد از اینکه لاستیک آب بندی لبه سمت چپ آیفون 7 تعمیری از بین رفت، نوک اسپاتول را به لبه راست گوشی برده و سعی کنید لاستیک آب بندی این قسمت را هم از بین ببرید. در پایان این مرحله باید سه لبه راست، چپ و زیرین آیفون 7 تعمیری کاملا شل بوده و لاستیک آب بندی این قسمت ها از متلاشی شده باشد.

• نکته: به هیچ وجه سعی نکنید که دو پنل رو و پشت آیفون را در این مرحله از هم جدا کنید.

مرحله هشتم: بررسی کیفیت کار

• پیشنهاد می‌کنیم در این مرحله توقف داشته باشید و کیفیت کار خودتان را آزمایش کنید. بدین منظور آیفون 7 تعمیری را روی یک سطح صاف قرار دهید و به آرامی ساکشن کاپ را به سمت بالا بکشید. در این شرایط باید سه لبه راست، چپ و زیرین گوشی مقاومتی در برابر باز شدن پنل های رو و زیر نشان ندهند. اگر بخشی از این سه لبه مقاومتی نشان دادند، لاستیک آب بندی آن بخش را با اسپاتول از بین ببرید.

• نکته: به هیچ عنوان در این مرحله نیروی کششی زیادی از طریق ساکشن کاپ وارد نکنید. هدف از انجام این مرحله فقط بررسی کیفیت شل شدن سه لبه گوشی است، پس دلیلی برای اعمال نیروی زیاد وجود ندارد.

مرحله نهم: برداشتن ساکشن کاپ

• ساکشن کاپ را از روی صفحه نمایش آیفون 7 تعمیری بردارید.

مرحله دهم: متلاشی کردن لاستیک آب بندی لبه بالا

• با فرو کردن یک پیک در شکاف لبه فوقانی آیفون 7 تعمیری و حرکت افقی آن، لاستیک آب بندی این قسمت را هم از بین ببرید.

مرحله یازدهم: باز کردن کتابی دو پنل آیفون

• آیفون 7 تعمیری را روی میز کار قرار دهید و پنل روی دستگاه را به صورت کتابی از لبه سمت چپ به راست باز کنید.

• نکته: به هیچ وجه سعی نکنید که دو پنل آیفون 7 تعمیری را در این مرحله کاملا جدا نمایید، چرا که این دو پنل با کابل های شکننده به یکدیگر متصل هستند.

مرحله دوازدهم: باز کردن پیچ های براکت باتری و نمایشگر

• سه پیچ 1.2 میلیمتری و یک پیچ 2.4 میلیمتری که به ترتیب در عکس ها با رنگ قرمز و نارنجی نمایش داده شده‌اند را با استفاده از پیچ گوشتی سه سوء Y000 باز کنید.

مرحله سیزدهم: برداشتن براکت باتری و نمایشگر

• براکت باتری و نمایشگر آیفون 7 تعمیری را از روی پنل زیر بردارید.

مرحله چهاردهم: جدا کردن کانکتور باتری

• نوک اسپاتول را در گوشه سمت راست کانکتور باتری آیفون 7 قرار دهید و ضمن اعمال نیرو به سمت بالا آن را از روی برد جدا کنید.

مرحله پانزدهم: جدا کردن دو کانکتور نمایشگر

• اولین کانکتور نمایشگر آیفون 7 که از نظر ابعاد بزرگ تر است از روی برد جدا کنید.

• دومین کانکتور را هم به شیوه مشابه از روی برد جدا نمایید.

• نکته: بعد از تعویض آنتن وای فای آیفون 7 و اتمام تعمیر گوشی، لازم است تا بار دیگر کانکتورهای باز شده را به برد آیفون 7 وصل کنید. برای وصل کردن این کانکتورها به وسط آن ها فشار وارد نکنید. بدین منظور کانکتور را روی جایگاه خود قرار داده و به یک سمت آن فشار وارد نمایید تا یک صدای تیک بشنوید. سپس به سمت دیگر کانکتور فشار وارد کنید تا صدای تیک دوم هم شنیده شود. به این صورت کانکتورهای آیفون 7 به برد متصل می‌شوند.

مرحله شانزدهم: باز کردن پیچ و براکت بخش سنسورها

• دو پیچ 1.3 میلیمتری که نگهدارنده براکت بخش سنسورهای آیفون 7 تعمیری را باز کنید.

• براکت یا محافظ بخش سنسورهای آیفون را بردارید.

مرحله هفدهم: جداسازی کانکتور بخش سنسورها

• نوک اسپاتول را زیر لبه سمت چپ کانکتور بخش سنسورهای آیفون 7 تعمیری قرار دهید و نیرویی به سمت بالا وارد کنید تا کانکتور از روی برد جدا شود.

مرحله هجدهم: جداسازی پنل رو و زیر آیفون

• حالا می‌توانید پنل روی آیفون 7 تعمیری را کاملا از پنل زیرین آن جدا کنید.

• (مخصوص بستن آیفون 7): اگر تعویض آنتن وای فای آیفون 7 را انجام داده‌اید و در حال بستن گوشی هستید، در همین مرحله توقفی داشته باشید و لاستیک آب بندی جدیدی را به گوشی اضافه کنید تا خاصیت ضد آب آن احیاء شود.

مرحله نوزدهم: باز کردن دو پیچ دریچه هوا

• دو پیچ 1.9 میلیمتری دریچه هوا (بارومتریک ونت) را از گوشه پنل پشت آیفون 7 باز کنید. این دو پیچ با رنگ قرمز در عکس مشخص شده‌اند.

مرحله بیستم: برداشتن دریچه هوا

• بارومتریک ونت یا دریچه هوا را بردارید.

مرحله بیست و یکم: جدا کردن کانکتور موتور تپتیک از روی برد

• دقیقا مثل عکس های ضمیمه شده نوک اسپاتول را در زیر لبه سمت راست کانکتور موتور تپتیک قرار داده و نیروی به سمت بالا و راست وارد کنید تا کانکتور موتور تپتیک از روی برد جدا شود.

مرحله بیست و دوم: باز کردن سه پیچ نگهدارنده موتور تپتیک

• سه پیچ 1.6 میلیمتری که در عکس با رنگ قرمز نمایش داده شده را باز کنید. این پیچ ها نگهدارنده موتور تپتیک هستند.

مرحله بیست و سوم: برداشتن موتور تپتیک

• با پنس موتور تپتیک را از روی پنل زیرین گوشی جدا کنید.

مرحله بیست و چهارم: باز کردن پیچ نگهدارنده آنتن وای فای

• پیچ 3.2 میلیمتری که در عکس با رنگ قرمز نمایش داده شده را باز کنید. این پیچ، آنتن وای فای آیفون 7 را به پنل زیرین گوشی متصل می‌کند.

مرحله بیست و پنجم: باز کردن پیچ های نگهدارنده اسپیکر

• دو پیچ 1.3 میلیمتری که در عکس با رنگ قرمز نمایش داده شده را باز کنید.

• پیچ 2.0 میلیمتری که در عکس با رنگ نارنجی نمایش داده شده را هم باز کنید.

مرحله بیست و ششم: جدا کردن کانکتور آنتن وای فای از روی برد

• به آرامی و به ترتیب دو کانکتور آنتن وای فای آیفون 7 تعمیری را از روی برد جدا کنید. این کار را دقیقا مثل عکس های ضمیمه شده انجام دهید و برای تکمیل آن عجله نکنید.

مرحله بیست و هفتم: خارج کردن کابل آنتن وای فای از کلیپس

• با نوک پنس بالاترین بخش کابل دو کانکتور باز شده را بگیرید و مثل عکس آن‌ها را به سمت لبه راست گوشی بکشید تا از کلیپس نگهدارنده کابل خود خارج شوند.

مرحله بیست و هشتم: جداسازی کابل آنتن وای فای از بدنه اسپیکر

• کابل آنتن وای فای آیفون 7 در ادامه به بدنه اسپیکر متصل است. با نوک اسپاتول این دو کابل را در نزدیکی بدنه اسپیکر بگیرید و آن ها را از روی بدنه اسپیکر جدا کنید.

• نکته: اگر قصد تعویض آنتن وای فای آیفون 7 تعمیری را دارید، نیازی به دقت بالا برای جدا کردن کابل های مذکور و آسیب نرساندن به آن ها نخواهید داشت. اما در غیر این صورت باید دقت بالایی صرف کنید تا به کابل آنتن وای فای گوشی آسیب وارد نشود.

مرحله بیست و نهم: شل کردن اسپیکر آیفون 7

• نوک اسپاتول را در گوشه اسپیکر آیفون 7 تعمیری قرار دهید و سعی کنید آن را جابجا کنید و کمی حالت لقی در آن ایجاد نمایید.

مرحله سی: جداسازی اسپیکر از پنل پشت

• اسپیکر را با پنس گرفته و از پنل پشت آیفون 7 تعمیری جدا کنید.

مرحله سی و یکم: جدا کردن کابل آنتن وای فای از کلیپس اسپیکر

• با نوک پنس محلی از کابل آنتن وای فای که به بدنه اسپیکر وصل شده را گرفته و با کشیدن آن به سمت خودتان، کابل آنتن وای فای را از کلیپس اسپیکر جدا کنید.

مرحله سی و دوم: جداسازی چسب آنتن وای فای از اسپیکر

• با نوک پنس بخشی از آنتن وای فای که با چسب روی بدنه اسپیکر چسبانده شده را گرفته و سعی کنید این چسب را از روی اسپیکر جدا نمایید.

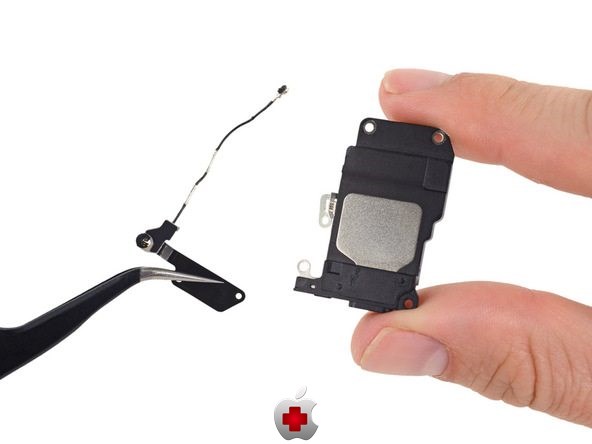

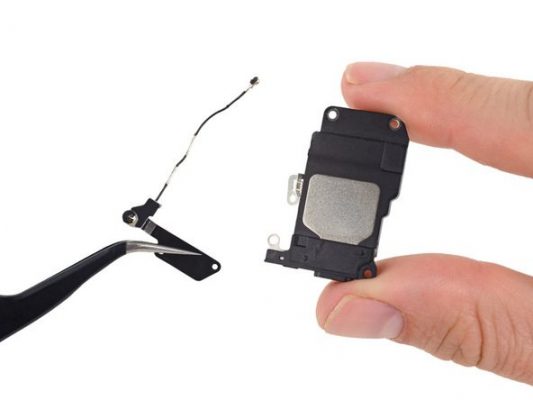

مرحله سی و سوم: تعویض آنتن وای فای گوشی آیفون 7

• کشیدن چسب نگهدارنده آنتن وای فای را تا جایی ادامه دهید که کاملا از روی اسپیکر جدا شود.

• حالا می‌توانید نسبت به تعویض آنتن وای فای گوشی آیفون 7 اقدام کنید و آنتن جدید را به اسپیکر وصل کنید.





به منظور بستن گوشی باید مراحلی که در این مقاله دیاگ همراه شرح داده شدند را به ترتیب از انتها به ابتدا انجام دهید.
