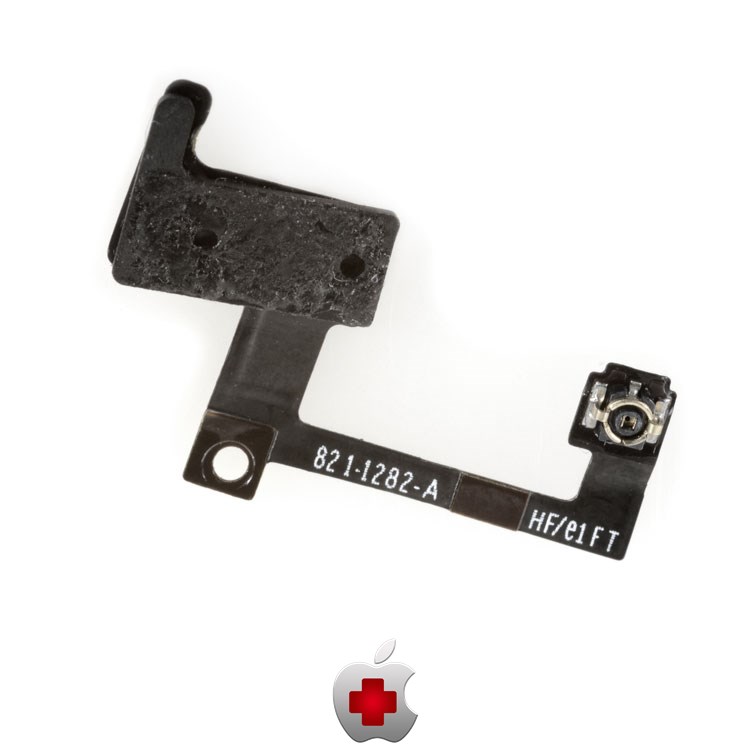

آموزش تعویض آنتن وای فای گوشی آیفون ۴ اپل

دیاگ همراه در این بخش از سلسله قسمت های تعمیرات گوشی آیفون به بررسی نکاتی در خصوص تعویض آنتن وای فای گوشی آیفون ۴ می پردازد. در بخش فوقانی قاب گوشی آیفون 4 اپل یک درپوش قرار دارد که دقیقا روی کانکتورهای مادربرد گوشی نصب است. این درپوش علاوه بر اینکه نقش محافظ کانکتورهای روی برد گوشی آیفون را ایفاء می‌کند، در واقع آنتن وای فای این گوشی هم هست. در برخی شرایط که آنتن دهی و اتصال وای فای گوشی آیفون 4 دچار مشکل شود باید با تعویض آنتن وای فای گوشی آیفون 4 اپل مشکل ایجاد شده را برطرف کرد. خوشبختانه تعویض آنتن وای فای گوشی آیفون 4 اپل کار سختی نیست و شاید نهایتا 30 دقیقه از زمان شما را بگیرد. در ادامه مطالب تعمیرات موبایل در وبسایت دیاگ همراه قصد داریم به آموزش تصویری نحوه تعویض آنتن وای فای گوشی آیفون 4 اپل بپردازیم.



چنانچه در رابطه با هر یک از مراحل نام برده شده سوالی داشتید، می‌توانید ضمن تماس با کارشناسان واحد پشتیبانی شرکت دیاگ همراه از آن ها راهنمایی دقیق تری بخواهید. با ما همراه باشید.



قطعات و ابزار مورد نیاز برای تعویض آنتن وای فای گوشی آیفون ۴ اپل:



مرحله 1: باز کردن پیچ های لبه زیرین

• نکته: قبل از اینکه پروسه تعویض آنتن وای فای گوشی آیفون 4 را آغاز کنید، شارژ باتری گوشی را کاملا خالی کرده یا به کمتر از 25 درصد برسانید. این امر سبب می‌شود حساسیت باتری در برابر فشارهای احتمالی حین تعمیر کاهش یابد.

• گوشی آیفون 4 تعمیری را خاموش کنید.

• دو پیچ لبه زیرین قاب گوشی آیفون 4 تعمیری را باز کنید.

• نکته: دو پیچ لبه زیرین قاب گوشی آیفون 4 در برخی مدل های این گوشی از نوع پنج سو Pentalobe بوده و در برخی دیگر از مدل های آن از نوع فیلیپس #000 در نظر گرفته می‌شود. بنابراین با توجه به مدل گوشی آیفون 4 خود از پیچ گوشتی مناسب برای باز کردن پیچ های لبه زیرین قاب گوشی استفاده کنید.

مرحله 2: شل کردن درب پشت آیفون

• نکته: از آنجایی که بدنه گوشی آیفون 4 از نوع جداشدنی طراحی شده، بنابراین برای باز کردن قاب آن نیازی به استفاده از ابزارهایی همچون قاب کش (iSclack) و غیره نخواهید داشت، بلکه درب پشت آیفون خیلی راحت از روی بدنه آن جدا می‌شود. بهره‌مندی گوشی از بدنه‌ای جداشدنی سبب شده تا تعمیرات این گوشی و تعویض آنتن وای فای گوشی آیفون 4 ساده تر شود.

• گوشی آیفون 4 تعمیری را در دستتان نگه دارید و ضمن ثابت نگه داشتن بدنه اصلی گوشی، درب پشت آن را از پایین به سمت بالا هول دهید تا لبه زیرین آن کمی از بدنه گوشی آزاد شود.

مرحله 3: جداسازی درب پشت آیفون

• درب پشت گوشی آیفون 4 را بیشتر به سمت بالا هول دهید تا کاملا از بدنه گوشی جدا شود.

• درب پشت آیفون را در گوشه‌ای قرار داده و پروسه تعویض آنتن وای فای گوشی آیفون 4 را روی بدنه گوشی دنبال کنید.

• نکته: در اطراف درب پشت گوشی آیفون 4 اپل گیره ها و کلیپس هایی واقع شده‌اند که منجر به چفت شدن درب پشت گوشی روی قاب آن می‌شوند. در حین جداسازی درب پشت گوشی آیفون 4 مراقب باشید که به این گیره ها آسیبی وارد نشود.

مرحله 4: باز کردن پیچ های نگهدارنده آنتن وای فای

• پیچ 2.3 میلیمتری که در عکس با رنگ قرمز مشخص است را باز کنید.

• دو پیچ 1.6 میلیمتری که در عکس با رنگ نارنجی مشخص هستند را باز کنید.

• پیچ 1.4 میلیمتری که در عکس با رنگ زرد مشخص است را باز کنید.

• پیچ 4.8 میلیمتری که در عکس با رنگ سبز مشخص است را باز کنید.

• نکته: بعد از تعویض آنتن وای فای گوشی آیفون 4 و زمانی که در حال بستن پیچ های آنتن وای فای هستید ابتدا پیچ 4.8 میلیمتری (نشان داده شده با رنگ سبز) را ببندید. بعد از این پیچ باید پیچ 2.3 میلیمتری (نشان داده شده با رنگ قرمز) را ببندید. سپس سایر پیچ های آنتن وای فای گوشی آیفون 4 را محکم کنید. این امر سبب می‌شود تا به مجموعه تاچ ال سی دی و آنتن وای فای گوشی آسیبی وارد نشود.

• نکته: در حین باز و بسته کردن پیچ های روی برد و نگهدارنده آنتن وای فای گوشی آیفون 4 به هیچ وجه نیروی زیادی به آن ها وارد نکنید، چون این نیرو می‌تواند مستقیما به برد و دیگر قطعات سخت افزاری گوشی منتقل شود. همچنین بعد از تعویض آنتن وای فای گوشی آیفون 4 و زمانی که در حال بستن پیچ های این قطعه هستید، حتما دقت کنید که هر پیچ در مجرای صحیح خودش قرار داده شود. در غیر این صورت ممکن است به قطعات سخت افزاری گوشی آیفون تعمیر شده آسیب برسانید.

مرحله 5: تعویض آنتن وای فای گوشی آیفون 4

• نوک قاب باز کن پلاستیکی را به آرامی از گوشه سمت راست به زیر آنتن وای فای گوشی آیفون 4 تعمیری که شبیه به یک درپوش است فرو برده و این قطعه را به سمت بالا هول دهید تا از روی برد گوشی بلند شود.

• آنتن وای فای گوشی را از آن جدا نمایید.

• می‌توانید تعویض آنتن وای فای گوشی آیفون 4 را انجام دهید.

• نکته: در بخش فوقانی آنتن وای فای گوشی آیفون 4 و محل نصب پیچ 4.8 میلیمتری آن یک کانتکت فلزی واقع شده است که نقش مهمی در کیفیت عملکرد سیم آنتن وای فای گوشی ایفاء می‌کند. فراموش نکنید که بعد از تعویض آنتن وای فای گوشی آیفون 4 حتما این کانتکت را در جایگاهش نصب کنید. همچنین بهتر است قبل از نصب سیم آنتن جدی تمام کانتکت های روی آن و روی برد گوشی را کاملا تمیز نمایید.



برای بستن گوشی لازم است تمام مراحل نام برده شده در این مقاله دیاگ همراه را به ترتیب از انتها به ابتدا طی کنید.



چنانچه در رابطه با هر یک از مراحل تعمیر موبایل و تعویض آنتن وای فای گوشی آیفون 4 اپل شرح داده شده سوالی داشتید، می‌توانید ضمن تماس با کارشناسان واحد تعمیرات شرکت دیاگ همراه از آن ها راهنمایی دقیق تری بخواهید.
