آموزش تعویض دکمه هوم یا تاچ آیدی گوشی آیفون SE اپل

دیاگ همراه در این بخش از سلسله قسمت های تعمیرات گوشی آیفون به بررسی نکاتی در خصوص تعویض دکمه هوم گوشی آیفون SE اپل می پردازد. تعویض دکمه هوم گوشی آیفون SE در شرایطی انجام می‌شود که این قطعه بنا به هر دلیل از کار افتاده باشد و عملکرد صحیحی را ارائه نکند. در نظر داشته باشید که با تعویض دکمه هوم یا همان تاچ آیدی (Touch ID) گوشی آیفون SE دیگر قادر به استفاده از قابلیت اسکن انگشت کاربر نخواهید بود. به بیان دیگر اسکن انگشت کاربر برای عبور از قفل نمایشگر آیفون فقط با تاچ آیدی اورجینال آن امکانپذیر است و با تعویض تاچ آیدی (دکمه هوم) این قابلیت غیرفعال می‌شود. جالب است بدانید که دکمه هوم گوشی آیفون SE با دکمه هوم آیفون 5S یکسان است، بنابراین می‌توانید دکمه هوم یک آیفون 5S را در آیفون SE جا بزنید. مدت زمانی که برای تعویض دکمه هوم گوشی آیفون SE (تاچ آیدی) پیش‌بینی می‌کنیم مابین 45 الی 90 دقیقه است.



چنانچه در رابطه با هر یک از مراحل شرح داده شده مشکلی به وجود آمد یا سوالی داشتید، می‌توانید با مراجعه به صفحه ثبت سفارش آنلاین تعمیرات گوشی موبایل در شرکت دیاگ همراه، از آن ها راهنمایی دقیق تری بخواهید یا سفارش تعمیر و تعویض دکمه هوم گوشی آیفون SE اپل خود را به ثبت برسانید و انجام تعمیرات را به کارشناسان خبره این مرکز واگذار کنید و در کوتاه ترین زمان ممکن، گوشی تعمیر شده خود را درب منزل تحویل بگیرید.



قطعات و ابزار مورد نیاز برای تعویض دکمه هوم گوشی آیفون SE اپل:



مرحله 1 (در شرایط خاص): چسب زدن صفحه نمایش

• اگر نمایشگر آیفون SE که قرار است تعویض تاچ آیدی آن صورت پذیرد شکسته باشد، باید قبل از شروع کار روی آن را با نوار چسب بپوشانید. بدین منظور چند لایه نوار چسب را روی صفحه نمایش گوشی بچسبانید تا یکپارچگی نمایشگر حفظ شود.

• نکته: توصیه می‌کنیم تا حد امکان از تقبل تعمیر آیفونی که صفحه نمایش آن شکسته یا حتی ترک دارد خودداری کنید، مگر اینکه از شما خواسته شود تا نمایشگر یا پنل روی آیفون مذکور را هم تعویض نمایید.

مرحله 2: باز کردن پیچ‌های لبه زیرین

• نکته: قبل از شروع پروسه تعمیر گوشی آیفون، شارژ باتری آن را کاملا خالی کنید یا حداقل به کمتر از 25 درصد برسانید. هرچه شارژ باتری گوشی کمتر باشد، پتانسیل آن در برابر آتش گرفتن و انفجار ناشی از وارد شدن ضربه و خمیدگی هم کاهش پیدا می‌کند.

• آیفون SE تعمیری را خاموش کنید.

• دو پیچ 3.9 میلیمتری موجود در لبه زیرین آیفون SE را با پیچ گوشتی P2 باز کنید.

مرحله 3 (معرفی ابزار): آی‌اسکلک یا iSclack چیست؟

• آی‌اسکلک (iSclack) ابزاری است که می‌توانید از آن به منظور باز کردن قاب آیفون SE استفاده کنید. این ابزار باز کردن قاب آیفون SE را خیلی ساده می‌کند. آی‌اسکلک (iSclack) از یک دستگیره دو شاخه‌ای و دو کاپ مکنده تشکیل شده و با استفاده از آن می‌توانید بدون نگرانی مبنی بر آسیب دیدن کابل های مابین دو پنل رو و زیر آیفون SE قاب گوشی را باز کنید. بنابراین توصیه می‌کنیم برای ساده‌تر شدن فرآیند باز کردن قاب آیفون SE از آی‌اسکلک (iSclack) ابزاری استفاده کنید، اما اگر این ابزار را در اختیار نداشتید، می‌توانید از روش دستی (ساکشن کاپ و اسپاتول) هم استفاده نمایید.

• گاها در حین استفاده از iSclack (آی‌اسکلک) لاستیک اطراف قاب آیفون SE با نمایشگر آن (پنل رو) جدا نمی‌شود و در اطراف پنل زیر باقی می‌ماند. در این شرایط باید مثل عکس ، لاستیک مذکور را با نوک اسپاتول یا قاب باز کن از پنل زیر جدا و به پنل رو منتقل کنید.

• نکته: در مراحل 4 و 5 نحوه باز کردن قاب آیفون SE با استفاده از آی‌اسکلک (iSclack) ابزاری را شرح می‌دهیم. اگر به این ابزار دسترسی ندارید دو مرحله مذکور را رد کنید و ادامه آموزش تعمیر را از مرحله 6 سپری کنید که در آن روش دستی باز کردن قاب آیفون SE آموزش داده می‌شود.

مرحله 4 (در صورت داشتن iSclack): وصل کردن آی‌اسکلک (iSclack)

• دستگیره آی‌اسکلک (iSclack) را با دست گرفته و دو شاخه آن را به هم بچسبانید. با انجام این کار دو کاپ مکنده سمت مخالف آی‌اسکلک (iSclack) از هم فاصله می‌گیرند.

• آیفون SE تعمیری را به صورتی که در عکس دوم نمایش داده شده، در تکیه‌گاهی که آی‌اسکلک (iSclack) ارائه کرده است قرار دهید. صفحه نمایش آیفون باید رو به سمت بالا قرار گیرد و لبه زیرین آن در تکیه‌گاه آی‌اسکلک (iSclack) بنشیند.

• نکته: در این حالت باید کاپ مکنده فوقانی iSclack (آی‌اسکلک) کمی بالاتر از دکمه هوم آیفون SE تعمیری قرار داشته باشد.

• دستگیره آی‌اسکلک (iSclack) را خیلی آرام از هم دور کنید تا دو کاپ مکنده سمت مخالف آی‌اسکلک روی پنل جلو و پشت آیفون SE بچسبند.

• نکته: حتما مطمئن شوید که کاپ های مکنده آی‌اسکلک (iSclack) کاملا و مستحکم بر روی پنل جلو و پشت آیفون SE چسبانده شده‌اند.

مرحله 5 (در صورت داشتن iSclack): باز کردن قاب آیفون با آی‌اسکلک (iSclack)

• مثل عکس دستگیره آی‌اسکلک (iSclack) را گرفته و با اعمال نیرو سعی کنید آن ها را به هم بچسبانید. در این شرایط دو کام مکنده سمت مخالف آی‌اسکلک (iSclack) سعی می‌کنند از هم دور شوند و این امر سبب می‌شود تا پنل رو و زیر آیفون SE تعمیری جدا شود.

• نکته: همانطور که در مرحله 3 اشاره شد، اگر در حین باز کردن قاب آیفون SE با iSclack (آی‌اسکلک) متوجه شدید که لاستیک اطراف قاب گوشی به همراه پنل جلو بلند نشده و روی پنل زیر باقی مانده است، آن را با اسپاتول یا قاب باز کن از اطراف پنل زیر برداشته و همراه با پنل جلوی گوشی بلند کنید.

• بعد از اینکه قاب آیفون SE تعمیری باز شد، می‌توانید آن را از آی‌اسکلک (iSclack) خارج کنید. زمانی که از آی‌اسکلک (iSclack) برای باز کردن قاب گوشی استفاده می‌کنید، دیگر نیازی نیست که درگیر مسائلی همچون مقدار نیروی اعمالی، میزان باز شدن قاب گوشی یا شل کردن مرحله به مرحله لبه های گوشی باشید.

• نکته: اگر به آی‌اسکلک (iSclack) دسترسی ندارید، باید از روش دستی برای باز کردن قاب آیفون SE استفاده کنید. در مراحل 6، 7 و 8 نحوه باز کردن قاب آیفون SE به صورت دستی آموزش داده شده است. بعد از باز کردن قاب آیفون SE می‌توانید ادامه کار را از مرحله 9 دنبال کنید.

مرحله 6 (در صورت نداشتن iSclack): نصب ساکشن کاپ

• ساکشن کاپ را به گونه‌ای روی صفحه نمایش آیفون SE تعمیری وصل کنید که بیشتر نزدیک به لبه زیرین گوشی باشد.

• نکته: دقت کنید که ساکشن کاپ نباید روی دکمه هوم آیفون SE تعمیری قرار بگیرد.

مرحله 7 (در صورت نداشتن iSclack): باز کردن قاب با ساکشن کاپ و اسپاتول

• نکته: پنل رو و زیر آیفون SE با کابل های متعددی به هم وصل هستند. یکی از کابل ها، کابل دکمه هوم است که به لبه زیرین گوشی نزدیک بوده و باز شدن بیش از اندازه قاب آیفون SE می‌تواند منجر به پارگی آن شود. بنابراین اگر از روش دستی برای باز کردن قاب آیفون SE استفاده می‌کنید باید حواستان باشد که پنل رو و زیر گوشی را بیش از اندازه باز نکرده یا جدا نکنید. هدف شما در این مرحله آن است که لبه زیرین آیفون SE تعمیری را به اندازه‌ای باز کنید که بتوانید از این قسمت به کابل و متعلقات دکمه هوم گوشی دسترسی یابید.

• آیفون SE تعمیری را روی میز کارتان قرار دهید و به آرامی و با نیروی یکنواخت ساکشن کاپ را به سمت بالا بکشید. به محض اینکه شکافی در لبه زیرین گوشی و مابین پنل رو و زیر آن ایجاد شد، لبه نوک اسپاتول را در شکاف فرو ببرید.

• نکته: به هیچ وجه نوک اسپاتول را بیش از اندازه در شکاف لبه زیرین آیفون SE تعمیری فرو نکنید.

• حیلی آرامی اسپاتول را در عرض آیفون SE حرکت دهید و ساکشن کاپ را هم به سمت بالا بکشید. این کار را تا جایی ادامه دهید که قاب آیفون SE مثل عکس آماده باز شدن باشد.

• نکته: تا حد امکان از بالا و پایین کردن بیش از اندازه نوک اسپاتول در لبه های آیفون SE خودداری کنید.

مرحله 8 (در صورت نداشتن iSclack): برداشتن ساکشن کاپ

• ساکشن کاپ را از روی صفحه نمایش آیفون SE تعمیری بردارید.

مرحله 9: جداسازی براکت کانکتور دکمه هوم (تاچ آیدی)

• آیفون SE تعمیری را به گونه‌ای در دست بگیرید که مثل عکس از لبه زیرین به اجزای داخلی گوشی دسترسی داشته باشید. نوک پنس را به داخلی آیفون SE برده و به آرامی براکت کانکتور دکمه هوم (تاچ آیدی) آیفون SE را از جایگاهش بلند کنید.

• با استفاده از پنس، براکت کانکتور دکمه هوم (تاچ آیدی) آیفون SE را خارج کنید.

• نکته: به منظور جا زدن براکت کانکتور دکمه هوم (تاچ آیدی) آیفون SE باید از قلق خاصی استفاده کنید که در مراحل 10 و 11 به آن اشاره خواهیم کرد. بنابراین اگر در حین باز کردن گوشی هستید، مراحل 10 و 11 را رد نمایید و پروسه تعویض دکمه هوم گوشی آیفون SE (تاچ آیدی) را از مرحله 12 دنبال کنید.

مرحله 10 (مربوط به بستن گوشی): گام اول جا زدن براکت کانکتور دکمه هوم

• براکت کانکتور دکمه هوم را دقیقا مثل عکس اول با پنس بگیرید. دقت کنید که دو سر پنس بر روی عرض براکت قرار دارند و براکت کمی شیبدار گرفته شده است.

• طول شیبدار براکت را در شیار هادی که برای جا زدن آن روی برد در نظر گرفته شده قرار دهید و آن را تا جد امکان به سمت راست هول دهید.

مرحله 11 (در هنگام بستن گوشی): گام دوم جا زدن براکت کانکتور دکمه هوم

• نوک اسپاتول را روی براکت دکمه هوم (تاچ آیدی) آیفون SE قرار دهید و با یک فشار کوتاه آن را روی برد نصب نمایید.

• نکته: اگر براکت به خوبی نصب نشد، بار دیگر براکت را برداشته و مراحل 10 و 11 را با دقت بیشتر تکرار کنید.

مرحله 12: جداسازی کانکتور دکمه هوم آیفون

• نوک اسپاتول را مثل عکس در لبه سمت چپ کانکتور دکمه هوم آیفون SE قرار دهید و به آرامی آن را از جایگاهش بلند کنید.

مرحله 13: باز کردن قاب آیفون SE با حفظ زاویه 90 درجه

• پنل روی آیفون SE تعمیری را مثل عکس اول بگیرید و آن را به سمت بالا بکشید. پنل روی گوشی را تا جایی بالا بکشید که زاویه 90 درجه مابین آن و پنل زیر آیفون ایجاد شود.

• نکته: پنل زیر و روی آیفون SE تعمیری در لبه فوقانی با کابل های متعددی به یکدیگر متصل هستند، بنابراین نباید در این مرحله سعی کنید دو پنل را کاملا از هم جدا نمایید.

• حالا پنل روی آیفون SE تعمیری به یک جسم یا تکیه گاه مناسب وصل کنید. می‌توانید آن را با یک کش به جعبه خود آیفون SE تعمیری متصل نمایید.

مرحله 14: باز کردن پیچ‌های براکت کانکتور باتری

• دو پیچ 1.6 میلیمتری نگهدارنده براکت باتری آیفون SE که در عکس با رنگ قرمز نمایش داده شده‌اند را باز کنید.

مرحله 15: برداشتن براکت کانکتور باتری

• براکت کانکتور باتری آیفون SE تعمیری را از روی پنل پشت آن بر دارید.

مرحله 16: جدا کردن کانکتور باتری

• نوک پنس یا اسپاتول را در لبه سمت راست کانکتور باتری آیفون SE قرار داده و با اعمال نیرو به سمت بالا، آن را از روی برد جدا کنید.

مرحله 17: باز کردن پیچ‌های براکت گوشه راست و بالای پنل زیر

• پیچ 1.7 میلیمتری که در عکس با رنگ قرمز نمایش داده شده را باز کنید. این پیچ به پیچ گوشتی آهنربایی نمی‌چسبد، بنابراین دقت کنید که پیچ مذکور بعد از باز شدن گم نشود.

• پیچ 1.2 میلیمتری که در عکس با رنگ نارنجی نمایش داده شده را باز کنید.

• پیچ 1.3 میلیمتری که در عکس با رنگ زرد نمایش داده شده را باز کنید.

• پی 1.7 میلیمتری که در عکس با رنگ سبز مشخص شده را باز کنید.

• نکته: به هیچ وجه در حین باز و بسته کردن پیچ های براکت های روی برد نیروی زیادی به آن ها وارد نکنید. این کار ممکن است منجر به آسیب زدن به قطعات سخت افزاری آیفون و حتی برد اصلی آن شود.

مرحله 18: برداشتن براکت گوشه راست و بالای پنل زیر

• براکت گوشه سمت راست و بالای پنل زیر آیفون SE تعمیری را بردارید.

مرحله 19: جدا کردن کانکتور دوربین سلفی

• نوک پهن اسپاتول را در لبه سمت راست کانکتور دوربین سلفی آیفون SE تعمیری قرار دهید و آن را از روی برد جدا کنید.

مرحله 20: جدا کردن کانکتور ال سی دی

• کانکتور ال سی دی آیفون SE تعمیری را هم با اسپاتول از روی برد جدا کنید.

• نکته: در برخی شرایط دیده شده که بعد از تعویض دکمه هوم آیفون SE (تاچ آیدی) و زمانی که گوشی برای تست روشن می‌شود، صفحه نمایش آن خطوط سفیدی را نشان می‌دهد یا کاملا مشکی شده است. در این شرایط کانکتور ال سی دی از جای خود خارج شده یا شل شده است. برای رفع این مشکل باید کانکتور را بار دیگر روی برد آیفون SE نصب کنید و گوشی را ریستارت نمایید. بهترین روش ری استارت گوشی در این حالت، خارج کردن باتری و نصب مجدد آن است.

مرحله 21: جدا کردن کانکتور کابل دیجیتایزر

• کانکتور کابل دیجیتایزر آیفون SE تعمیری را از روی برد جدا کنید.

مرحله 22: جدا کردن کامل پنل پشت و روی آیفون SE

• می‌توانید پنل زیر و روی آیفون SE تعمیری را کاملا از هم جدا کنید.

• در ادامه دیگر کاری با پنل زیر آیفون SE تعمیری نداریم، بنابراین می‌توانید آن را گوشه‌ای امن قرار دهید و سایر مراحل کار را روی پنل جلوی آن ادامه دهید.

مرحله 23: باز کردن پیچ نگهدارنده کابل دکمه هوم (تاچ آیدی)

• پیچ نگهدارنده کابل دکمه هوم که با رنگ قرمز در عکس مشخص شده را باز کنید.

مرحله 24: کنار زدن کابل دکمه هوم

• نوک اسپاتول را در زیر لبه سمت راست کابل دکمه هوم آیفون SE تعمیری قرار دهید و آن را به سمت لبه زیرین گوشی بکشید.

مرحله 25: باز کردن پیچ های براکت دکمه هوم

• دو پیچ 1.4 میلیمتری که در عکس با رنگ قرمز نمایش داده شده‌اند را باز کنید.



مرحله 26: برداشتن براکت دکمه هوم

• براکت دکمه هوم آیفون SE تعمیری را از روی پنل جلوی گوشی بردارید.

مرحله 27: جداسازی کابل دکمه هوم از روی پنل

• نوک اسپاتول یا پیک را در زیر لبه راست کابل دکمه هوم آیفون SE فرو کنید و به آرامی این کابل را از قاب آیفون جدا نمایید.

مرحله 28: هول دادن دکمه هوم با انگشت

• به آرامی انگشت خود را در زیر دکمه هوم (تاچ آیدی) آیفون SE تعمیری قرار داده و آن را به سمت داخل هول دهید. این کار را به گونه‌ای انجام دهید که لبه های دکمه هوم از جایگاه خود بلند شوند.

مرحله 29: بلند کردن دکمه هوم با اسپاتول

• نوک اسپاتول را مثل عکس در زیر لبه فوقانی دکمه هوم یا همان تاچ آیدی آیفون SE تعمیری قرار دهید و به آرامی آن را به سمت لبه زیرین گوشی بکشید.

مرحله 30: برداشتن دکمه هوم

• دکمه هوم آیفون SE را از روی پنل جلو بردارید.

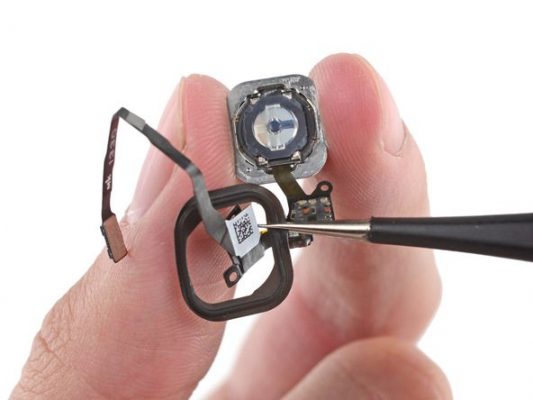

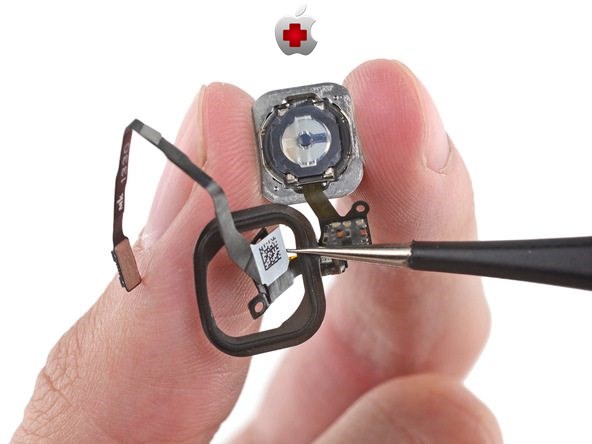

مرحله 31: جداسازی لاستیک اطراف دکمه هوم

• احتمالا لازم است تا لاستیک اطراف دکمه هوم قدیمی آیفون SE را به دکمه هوم جدید منتقل کنید. بنابراین با پنس گوشه سمت راست و بالای لاستیک اطراف دکمه هوم را گرفته و خیلی آرام آن را از روی تاچ آیدی باز کنید.

• نکته: لاستیک اطراف دکمه هوم آیفون SE بسیار ظریف و نازک است. اگر احساس کردید لاستیک از اطراف دکمه هوم بلند نمی‌شود، با سشوار به آن گرمای ملایمی بدهید و سپس دوباره برای جداسازی آن وارد عمل شوید.

مرحله 32: تعویض دکمه هوم گوشی آیفون SE (تاچ آیدی)

• لاستیک اطراف دکمه هوم قبلی را روی دکمه جدید وصل نمایید.

• می‌توانید تعویض دکمه هوم گوشی آیفون SE (تاچ آیدی) را انجام دهید.





به منظور بستن گوشی باید مراحلی که در این مقاله دیاگ همراه شرح داده شدند را به ترتیب از انتها به ابتدا انجام دهید.
