آموزش تعویض موتور ویبره گوشی آیفون XS Max اپل

دیاگ همراه در این بخش از سلسله قسمت های تعمیرات گوشی آیفون به بررسی نکاتی در خصوص تعویض موتور ویبره گوشی آیفون XS Max اپل می پردازد. تعویض موتور ویبره گوشی آیفون XS Max اپل زمانی انجام می‌شود که گوشی برای ویبره خوردن با مشکل مواجه شده باشد و هشدارهای لرزشی ارائه نکند. اگر این مشکل در گوشی آیفون ایکس اس مکس (iPhone XS Max) شما به وجود آمده و مطمئن هستید که مشکل ناشی از باگ ها و تنظیمات اشتباه نرم افزاری نیست، نیازمند تعویض ویبره گوشی خواهید بود. خوشبختانه تعویض موتور ویبره گوشی آیفون XS Max کار خیلی سختی نیست و طبق تخمین ما ظرف مدت زمانی در حدود 1 الی 2 ساعت انجام می‌شود. بنابراین در ادامه این مطلب در وبسایت دیاگ همراه به آموزش تصویری و مرحله به مرحله نحوه تعویض موتور ویبره گوشی آیفون XS Max اپل می‌پردازیم. فراموش نکنید می‌توانید برای تهیه کردن ابزارها و قطعات مورد نیازتان به مرکز خدمات دیاگ همراه مراجعه کنید.

همچنین در صورتی که در حین تعویض موتور ویبره گوشی iPhone XS max به مشکل برخورد کردید، می‌توانید با ثبت سفارش تعمیرات موبایل در مرکز دیاگ همراه، انجام این تعمیر را به کارشناسان مجرب این مرکز واگذار کنید. تعویض ویبره این گوشی در مرکز دیاگ همراه با ضمانت کیفیت و اورجینال بودن قطعه تعویضی انجام می‌شود.





قطعات و ابزار مورد نیاز برای تعویض موتور ویبره گوشی آیفون XS Max اپل:

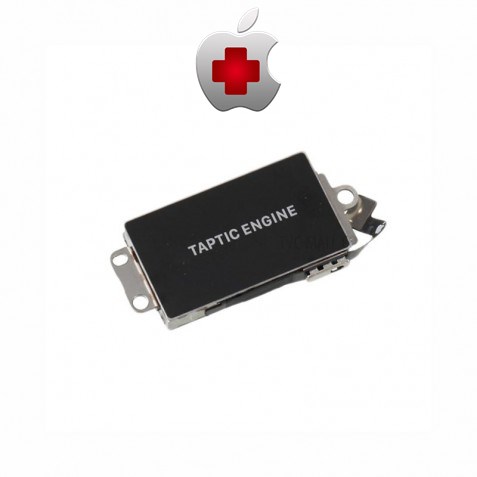

• موتور ویبره آیفون XS Max
• باتری آیفون XS Max
• تاچ ال سی دی آیفون XS Max
• دوربین پشت آیفون XS Max
• دوربین جلو آیفون XS Max
• اسپیکر مکالمه آیفون XS Max
• بازر یا بلندگو آیفون XS Max
• درب پشت آیفون XS Max



مرحله 1: باز کردن پیچ های لبه زیرین قاب گوشی آیفون

• نکته: پیش از شروع پروسه تعویض موتور ویبره یا تپتیک گوشی آیفون XS Max حتما شارژ باتری دستگاه را کاملا خالی کنید یا به کمتر از 25 درصد برسانید.

• گوشی آیفون تعمیری را خاموش کنید.

• دو پیچ 6.9 میلیمتری در لبه زیرین قاب گوشی آیفون را باز کنید.

مرحله 2: اعمال گرما به لبه زیرین قاب گوشی آیفون

• با سشوار، آی‌اوپنر (iOpener) یا هیتر برای مدت زمان 1 دقیقه به لبه زیرین قاب گوشی آیفون XS Max تعمیری گرما اعمال کنید.

• نکته: با اعمال گرما به لبه های قاب گوشی آیفون XS Max می‌توانید خاصیت چسبندگی لاستیک های آب بندی که در لبه های قاب آن نصب هستند را تضعیف کنید. بدین ترتیب باز کردن قاب گوشی راحت تر انجام می‌شود.

مرحله 3 (در صورت داشتن قاب کش): قرار دادن گوشی آیفون در قاب کش

• نکته: بهتر است برای شل کردن لبه قاب گوشی آیفون ایکس اس مکس از قاب کش (iSclack) استفاده کنید. اگر به این ابزار دسترسی دارید، مراحل 3 و 4 را انجام داده و ادامه پروسه تعمیر را از مرحله 7 دنبال کنید. اما اگر به قاب کش دسترسی ندارید، مراحل 3 و 4 را رد کرده و پروسه تعویض موتور ویبره گوشی آیفون XS Max را از مرحله 5 ادامه دهید.

• لبه زیرین بدنه گوشی آیفون را به گونه‌ای که صفحه نمایش آن رو به سمت بالا قرار داشته باشد داخل قاب کش قرار دهید.

• دستگیره قاب کش را باز کنید تا کاپ های مکنده آن روی ال سی دی و قاب پشت گوشی آیفون بچسبند.

• نکته: پیش از اینکه وارد مرحله بعد شوید، حتما از محکم شدن کاپ های مکنده قاب کش اطمینان حاصل نمایید.

مرحله 4 (در صورت داشتن قاب کش): ایجاد شکاف در لبه زیرین قاب گوشی آیفون

• بدنه گوشی آیفون را به هر شیوه‌ای که می‌توانید به صورت کاملا افقی نگه دارید و سپس با اعمال فشار به دستگیره قاب کش سعی کنید در لبه زیرین قاب آیفون شکاف باریکی به وجود آورید.

• به محض اینکه در لبه زیرین قاب آیفون شکاف باریکی ایجاد شد، یک پیک را به درون این بخش قرار دهید.

• نکته: به هیچ عنوان نیروی بیش از اندازه و کنترل نشده به دستگیره قاب کش وارد نکنید، چون هدف باز کردن کامل قاب آیفون نیست و فقط می‌خواهیم شکاف باریکی در لبه زیرین قاب آن به وجود آید.

• گوشی را از قاب کش خارج کنید و روی لبه زیرین صفحه نمایش آن یک ساکشن کاپ نصب کنید.

• نکته: اگر از قاب کش برای باز کردن قاب گوشی استفاده کردید، تعویض ویبره گوشی آیفون XS Max را از مرحله 7 دنبال نمایید.

مرحله 5 (در صورت نداشتن قاب کش): نصب ساکشن کاپ

• نکته: اگر به قاب کش دسترسی ندارید باید از ساکشن کاپ برای ایجاد شکاف در لبه زیرین قاب گوشی iPhone XS Max استفاده کنید.

• ساکشن کاپ را روی لبه زیرین ال سی دی گوشی آیفون ایکس اس مکس تعمیری نصب کنید.

مرحله 6 (در صورت نداشتن قاب کش): ایجاد شکاف در لبه زیرین قاب گوشی آیفون

• با نوک اسپاتول یا با انگشتتان لبه زیرین قاب پشت گوشی آیفون را روی میز کارتان فشار دهید. با دست دیگر خود گیره ساکشن کاپ را بگیرید و به آرامی آن را به سمت بالا بکشید. به تدریج شدت نیروی کششی را زیاد کنید و سعی داشته باشید که تمرکز نیروی کششی روی لبه زیرین قاب گوشی معطوف باشد.

• شدت نیروی کششی را تا جایی افزایش دهید که یک شکاف باریک در لبه زیرین قاب گوشی آیفون XS Max تعمیری به وجود آید.

• نوک یک پیک را به داخل این شکاف فرو برده و در آن قسمت رها کنید.

مرحله 7: شل کردن لبه های زیرین و چپ قاب گوشی آیفون

• نوک پیک را با دقت در لبه زیرین قاب گوشی iPhone XS Max به صورت رفت و برگشت حرکت دهید تا لاستیک های آب بندی این بخش از قاب دستگاه خاصیت چسبندگی خود را از دست دهند.

• پیک را از لبه زیرین قاب آیفون به لبه سمت چپ آن منتقل کرده و با حرکت رفت و برگشت، این قسمت از قاب گوشی را هم شل نمایید.

• نکته: در حین انجام این مرحله به هیچ وجه نوک پیک را بیش از حد داخل قاب گوشی آیفون XS Max فرو نبردید، چون ممکن است به قطعات داخلی دستگاه آسیب زده شود.

مرحله 8: شل کردن لبه سمت راست قاب گوشی آیفون

• پیک را دوباره به لبه زیرین قاب آیفون XS Max تعمیری منتقل کرده و این بار از این قسمت به لبه سمت راست قاب گوشی هدایت نمایید.

• دقیقا مثل مرحله قبل با حرکت دادن رفت و برگشت پیک در لبه سمت راست قاب آیفون، لاستیک های آب بندی این قسمت از قاب گوشی را هم شل نمایید.

• نکته: دقت داشته باشید که در این مرحله هم نوک پیک نباید بیش از اندازه در داخل قاب گوشی فرو برود، چون ممکن است به قطعات داخلی دستگاه آسیب بزند.

مرحله 9: شل کردن لبه فوقانی قاب آیفون

• پیک را به لبه فوقانی قاب آیفون هدایت کرده و لاستیک های این بخش از قاب آن را هم به تدریج کاملا شل کنید.

• نکته: از فرو بردن بیش از اندازه نوک پیک در داخل قاب گوشی خودداری کنید چون ممکن است به متعلقات فیس آیدی (Face ID) آسیب وارد شود.

مرحله 10: جداسازی ساکشن کاپ

• ساکشن کاپ را از لبه زیرین ال سی دی گوشی جدا کنید.

مرحله 11: باز کردن کتابی قاب آیفون

• پنل جلوی iPhone XS Max را از لبه سمت چپ به صورت کتابی باز کنید تا نسبت به قاب پشت گوشی زاویه 90 درجه پیدا کند.

• یک جعبه یا جسم مناسب را به عنوان تکیه‌گاه پشت ال سی دی آیفون XS Max تعمیری قرار دهید.

• نکته: با توجه به اینکه پنل جلو و قاب پشت آیفون با سیم ها و کانکتورهایی به هم متصل هستند، به هیچ عنوان نباید در این مرحله سعی در جداسازی کامل قاب پشت و پنل جلوی گوشی داشته باشید. پس با حوصله پروسه تعویض ویبره گوشی آیفون XS Max را ادامه دهید.

مرحله 12: باز کردن پیچ های براکت کانکتور باتری و سنسورهای جلو

• دو پیچ 1.1 میلیمتری که در عکس با رنگ قرمز مشخص شده‌اند را باز کنید.

• پیچ 1.5 میلیمتری که در عکس با رنگ نارنجی مشخص شده را باز کنید.

• پیچ 3.7 میلیمتری که در عکس با رنگ زرد مشخص شده را باز کنید.

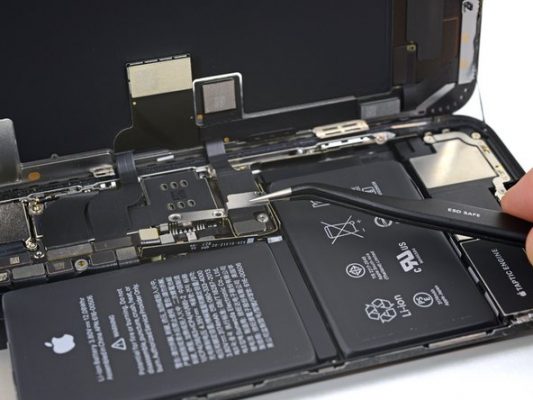

مرحله 13: جداسازی براکت کانکتور باتری و سنسورهای جلو

• براکت کانکتور باتری و سنسورهای جلوی آیفون را با پنس از روی مادربرد بردارید.

مرحله 14: آزاد کردن کانکتور باتری

• کانکتور باتری آیفون XS Max را با احتیاط از روی سوکتش آزاد کنید. بدین منظور می‌توانید از اسپاتول سرگرد استفاده کنید.

• نکته: در اطراف اغلب کانکتور های روی مادربرد iPhone XS Max لاستیک های سیلیکونی و مشکی رنگی نصب است که نقش محافظ را ایفاء می‌کنند. سعی کنید به این لاستیک های سیلیکونی آسیبی وارد نشود.

مرحله 15: باز کردن پیچ های براکت کانکتور LCD

• دو پیچ 1.1 میلیمتری که در عکس با رنگ قرمز مشخص شده‌اند را باز کنید.

• پی 1.5 میلیمتری که در عکس با رنگ نارنجی نشان داده شده را باز کنید.

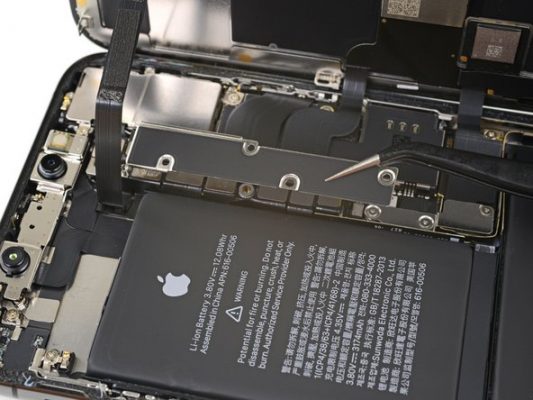

مرحله 16: جداسازی براکت کانکتور ال سی دی

• با نوک پنس براکت روی کانکتور ال سی دی گوشی آیفون را از روی آن جدا کنید.

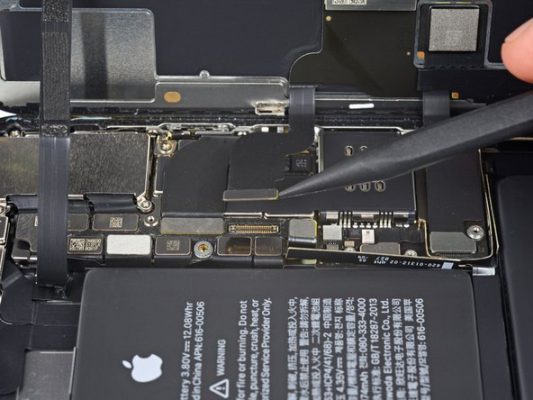

مرحله 17: آزاد کردن کانکتور سنسورهای جلو

• با نوک اسپاتول سرگرد به آرامی کانکتور سنسورهای جلوی گوشی آیفون را آزاد کنید.

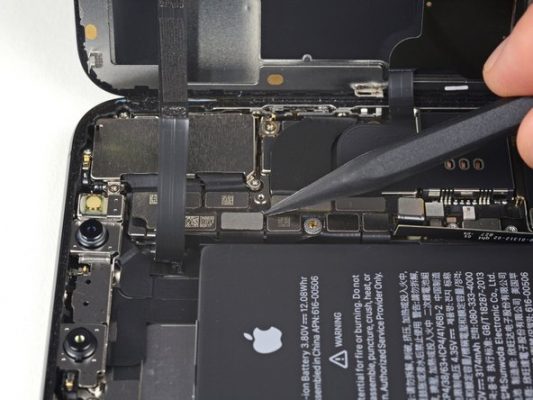

مرحله 18: آزاد کردن کانکتور LCD

• نوک اسپاتول سرگرد را مثل عکس در گوشه کانکتور ال سی دی قرار داده و خیلی آرام آن را به سمت بالا هول دهید تا از روی سوکتش آزاد شود.

• نکته (مخصوص بستن گوشی): بعد از تعویض موتور ویبره گوشی آیفون XS Max و زمانی که در حال بستن گوشی هستید، برای جا زدن کانکتور LCD به وسط آن نیروی فشاری اعمال نکنید. بدین منظور باید کانکتور نام برده شده را روی سوکتش قرار داده و یک بار به هر یک از طرفین آن نیروی فشاری اعمال کنید تا با یک صدای کلیک مانند روی سوکت نصب شوند.

مرحله 19: آزاد کردن کانکتور تاچ

• نوک اسپاتول سرگرد را زیر کانکتور تاچ گوشی قرار دهید و به آرامی این کانکتور را هم از روی سوکتش آزاد کنید.

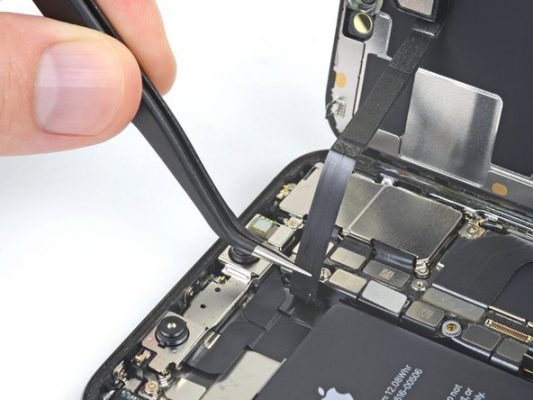

مرحله 20: آزاد کردن سیم سنسورهای جلو

• با نوک پنس سیم سنسورهای جلوی گوشی آیفون را از روی قاب پشت گوشی جدا کرده و آن را کاملا آزاد کنید تا با پنل جلوی گوشی قابل جداسازی باشد.

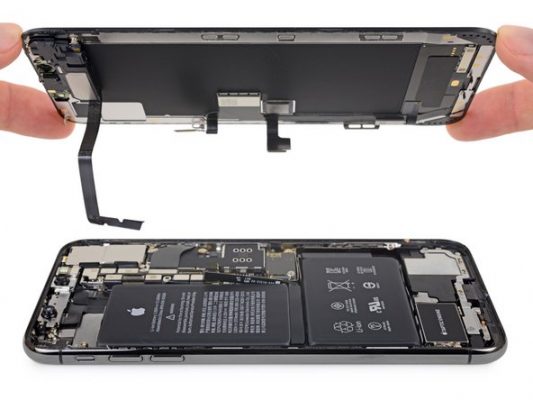

مرحله 21: جداسازی کامل پنل جلو و قاب پشت آیفون

• می‌توانید پنل جلوی گوشی iPhone XS Max تعمیری را به طور کامل از قاب پشت آن جدا کنید.

• از آنجایی که هدف تعویض موتور ویبره گوشی آیفون XS Max است و این قطعه در لبه زیرین باتری و قاب پشت گوشی نصب شده، بنابراین دیگر با پنل جلوی گوشی آیفون کاری ندارید.

• نکته (مخصوص بستن گوشی): اگر تمایل دارید که بعد از تعویض موتور ویبره گوشی آیفون XS Max همچنان خاصیت ضد آب آن حفظ شود، باید در همین مرحله توقفی داشته باشید و لاستیک های آب بندی جدیدی را روی لبه های قاب گوشی نصب کنید.

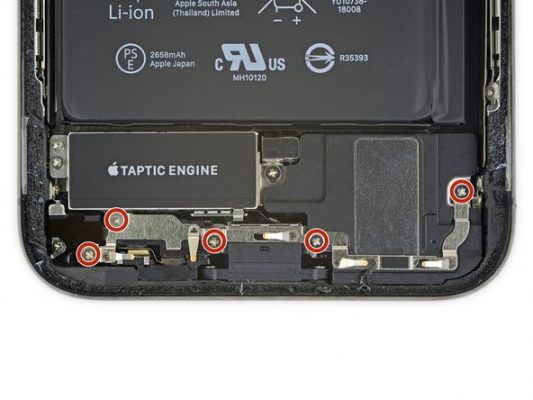

مرحله 22: باز کردن پیچ های براکت اسپیکر و موتور ویبره

• پنج پیچ 1.4 میلیمتری که در عکس با رنگ قرمز مشخص شده‌اند را از لبه زیرین قاب پشت آیفون باز کنید.

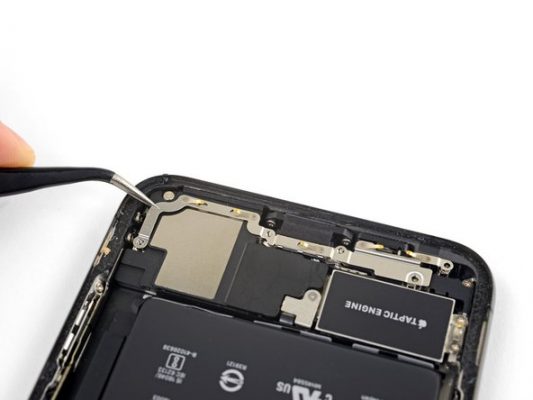

مرحله 23: جداسازی براکت اسپیکر و موتور ویبره

• براکت نسبتا بلندی که در لبه زیرین قاب گوشی آیفون نصب است و مربوط به اسپیکر و موتور ویبره آن می‌شود را جدا کنید.

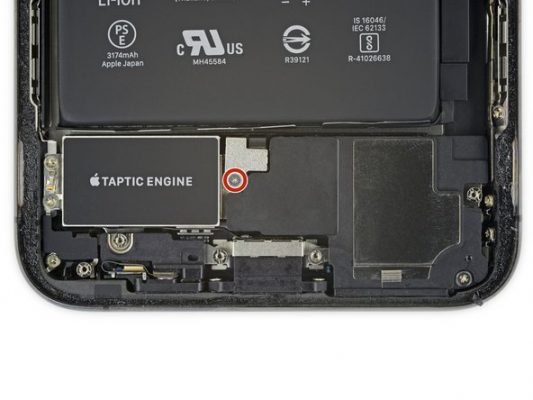

مرحله 24: باز کردن پیچ براکت کانکتور اسپیکر

• پیچ 1.3 میلیمتری که در عکس با رنگ قرمز مشخص شده را باز کنید.

مرحله 25: جداسازی براکت کانکتور اسپیکر

• با پنس براکتی که روی کانکتور اسپیکر گوشی iPhone XS Max تعمیری نصب است را بردارید.

مرحله 26: آزاد کردن کانکتور اسپیکر

• با نوک اسپاتول، کانکتور موتور ویبره را از روی سوکتش آزاد کنید.

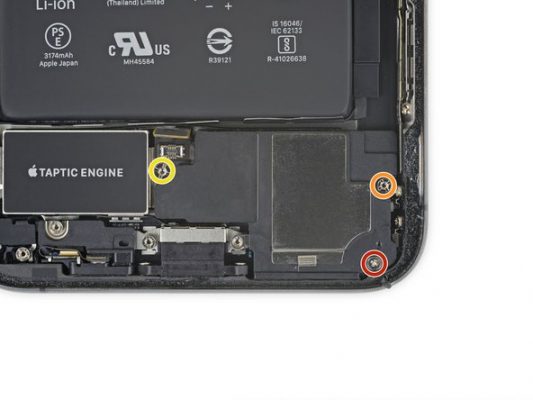

مرحله 27: باز کردن پیچ های نگهدارنده محفظه اسپیکر

• پیچ 2.7 میلیمتری که در عکس با رنگ قرمز مشخص شده را باز کنید.

• پیچ 2.9 میلیمتری که در عکس با رنگ نارنجی مشخص شده را باز کنید.

• پیچ 3.1 میلیمتری که در عکس با رنگ زرد مشخص شده را باز کنید.

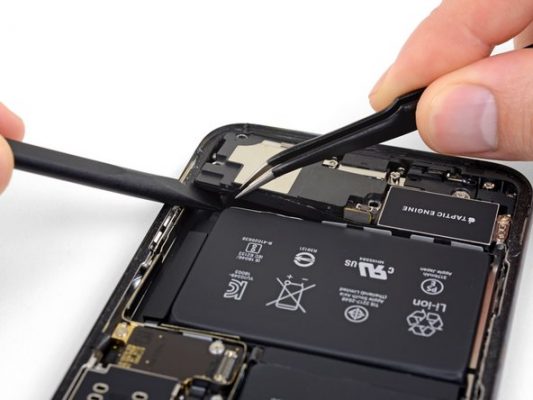

مرحله 28: بلند کردن لبه فوقانی محفظه اسپیکر

• با فرو بردن نوک اسپاتول به زیر لبه فوقانی محفظه اسپیکر، آن را از روی جایگاهش بلند کنید.

• نکته: دقت داشته باشید که در این مرحله هدف فقط بلند کردن لبه فوقانی محفظه اسپیکر است و نباید سعی در جداسازی کامل آن داشته باشید.

مرحله 29: آزادسازی چسب لبه فوقانی اسپیکر

• به همان صورت که لبه فوقانی محفظه اسپیکر بلند شده، چسب لبه آن را با پنس جدا کنید.

• نکته: اگر به راحتی قادر به جداسازی چسب لبه اسپیکر نبودید، به محفظه اسپیکر گوشی کمی گرما اعمال کنید.

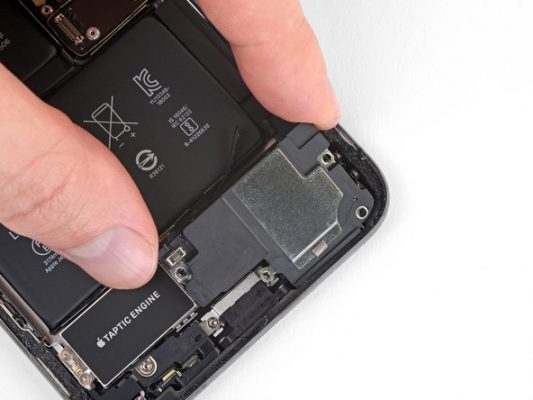

مرحله 30: جداسازی اسپیکر

• دو سمت لبه فوقانی محفظه اسپیکر گوشی آیفون را با انگشت گرفته و خیلی آرام آن را به سمت عقب بکشید تا کاملا از لبه زیرین قاب گوشی جدا شود.

• محفظه اسپیکر را در گوشه امنی قرار داده و مابقی مراحل پروسه تعویض موتور ویبره گوشی آیفون XS Max را طبق توضیحاتی که در ادامه ارائه می‌کنیم دنبال کنید.

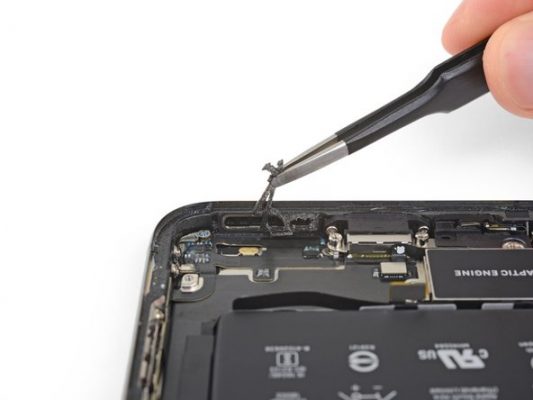

مرحله 31: تمیز کردن چسب های محل نصب اسپیکر

• با استفاده از پنس و قاب باز کن، باقی مانده های چسبی که در گوشه های محل نصب اسپیکر گوشی آیفون XS Max وجود دارند را کاملا تمیز کنید تا بعدا برای نصب مجدد محفظه اسپیکر در جایگاهش مشکلی نداشته باشید.

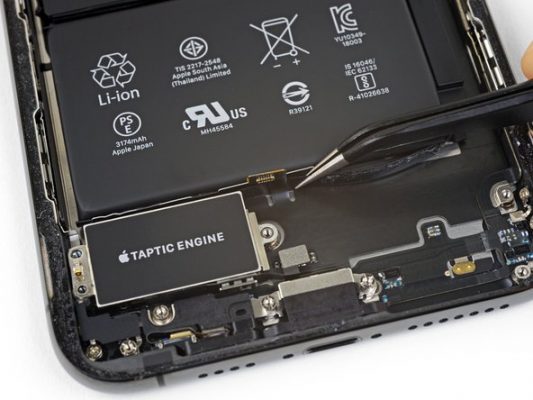

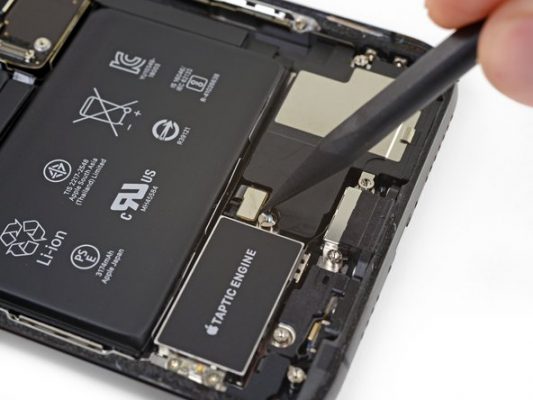

مرحله 32: آزاد کردن کانکتور موتور ویبره

• با نوک اسپاتول سرگرد، کانکتور موتور تپتیک یا ویبره گوشی آیفون را هم از روی سوکتش آزاد کنید.

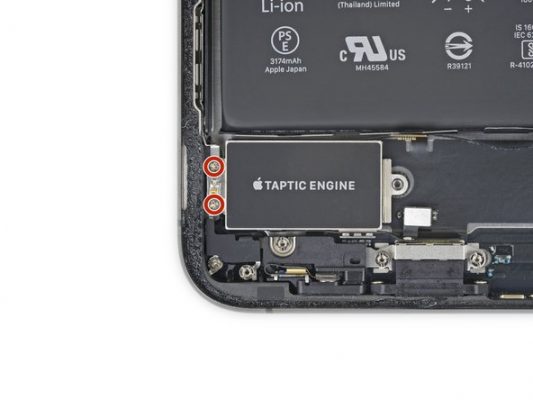

مرحله 33: باز کردن پیچ های نگهدارنده موتور ویبره

• دو پیچ 1.9 میلیمتری که در عکس با رنگ قرمز مشخص شده‌اند را باز کنید.

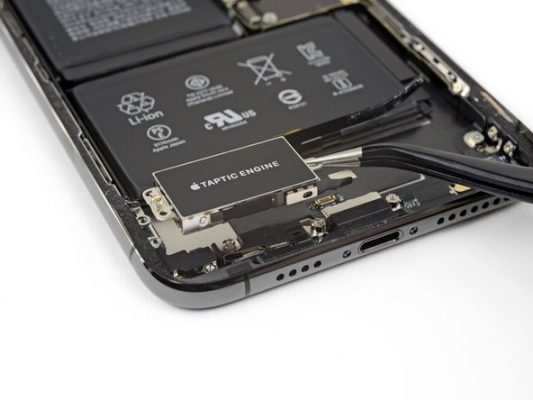

مرحله 34: بلند کردن لبه سمت راست موتور ویبره

• پایه سمت راست موتور ویبره یا همان تپتیک گوشی iPhone XS Max تعمیری را با پنس بگیرید و خیلی آرام آن را به سمت بالا هدایت کنید تا کمی از روی جایگاهش بلند شود.

مرحله 35: جداسازی موتور ویبره گوشی آیفون

• موتور تپتیک یا ویبره گوشی آیفون را به سمت چپ بکشید تا کاملا از جایگاهش جدا شود.

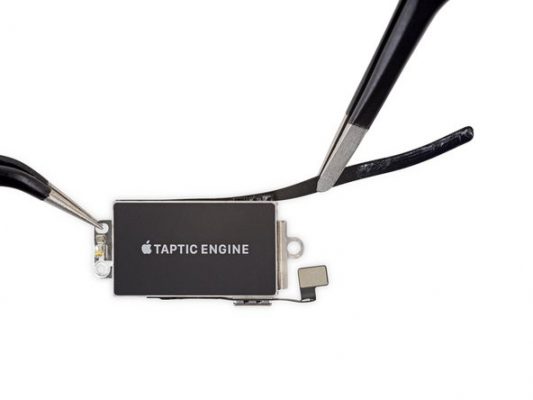

مرحله 36: تعویض موتور ویبره گوشی آیفون XS Max اپل

• چسب نواری که در لبه موتور ویبره گوشی آیفون نصب است را جدا کنید و در صورتی که موتور ویبره جدید از این چسب بهره‌مند نبود، آن را روی لبه موتور ویبره جدید نصب نمایید.

• می‌توانید تعویض موتور ویبره گوشی آیفون XS Max را انجام دهید.





برای بستن گوشی لازم است تمام مراحلی که در این مقاله دیاگ همراه شرح دادیم را از انتها به ابتدا طی کرده و به صورت معکوس انجام دهید.

فراموش نکنید تحت هر شرایط می‌توانید با یک تماس تلفنی ساده، تعویض موتور ویبره گوشی آیفون خود را به کارشناسان دیاگ همراه واگذار کنید و از یک تعمیر سریع و بی‌دردسر لذت ببرید.

در صورت بروز هرگونه مشکل در پروسه تعویض موتور تپتیک یا ویبراتور گوشی آیفون XS Max اپل می‌توانید از کارشناسان دیاگ همراه راهنمایی بخواهید. برای کسب مشاوره و ثبت درخواست تعمیرات، کافی است از طریق راه های اعلام شده تماس حاصل کنید.
