آموزش تعویض دوربین پشت گوشی آیفون XS Max

دیاگ همراه در این بخش از سلسله قسمت های تعمیرات گوشی آیفون به بررسی نکاتی در خصوص تعویض دوربین پشت گوشی آیفون XS Max اپل می پردازد. دوربین پشت یا اصطلاحا دوربین اصلی گوشی آیفون ایکس اس مکس (iPhone XS Max) یکی از قطعاتی است که به ندرت در این گوشی خراب می‌شود. خوشبختانه در صورت خراب شدن این قطعه، تعویض آن خیلی سخت نیست و با کمی دقت و حوصله قابل انجام خواهد بود. در این مقاله می‌خواهیم در رابطه با نحوه تعویض دوربین پشت گوشی آیفون XS Max و مراحلی که باید بدین منظور طی شوند صحبت کنیم. بنابراین در ادامه این مطلب در وبسایت دیاگ همراه به آموزش مرحله به مرحله و تصویری نحوه تعویض دوربین پشت گوشی آیفون XS Max اپل می‌پردازیم.



شما عزیزان می‌توانید ابزار و قطعات مورد نیاز برای انجام این تعمیر از جمله دوربین پشت گوشی آیفون ایکس اس مکس را با ضمانت اورجینال بودن از “فروشگاه قطعات گوشی موبایل دیاگ همراه“ تهیه نمایید.



همچنین در صورتی که حین تعویض دوربین اصلی گوشی iPhone XS Max به مشکل برخورد کردید، می‌توانید با ثبت سفارش تعمیرات در “مرکز تعمیرات قطعات گوشی موبایل دیاگ همراه” ، انجام این تعمیر را به کارشناسان مجرب این مرکز واگذار کنید زیرا تعویض دوربین این گوشی در “مرکز تعمیرات قطعات گوشی موبایل دیاگ همراه“ با کمترین قیمت، بهترین کیفیت و در کوتاه‌ترین زمان انجام می‌شود.



قطعات و ابزار مورد نیاز برای تعویض دوربین پشت گوشی آیفون XS Max اپل:

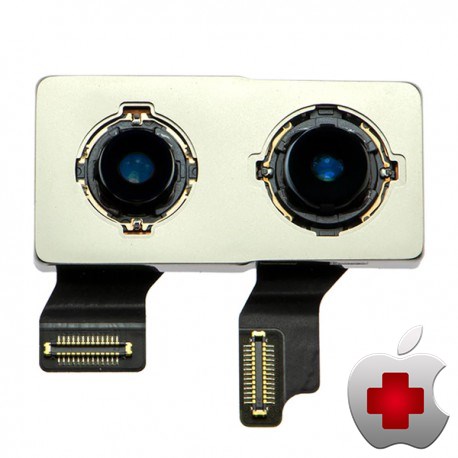

• دوربین پشت آیفون XS Max
• تاچ ال سی دی آیفون XS Max
• باتری آیفون XS Max
• درب پشت آیفون XS Max

• آنتن وای‌فای / بلوتوث  آیفون XS Max
• قاب و شاسی آیفون XS Max
• بازر یا بلندگو آیفون XS Max
• دوربین جلو آیفون XS Max



مرحله 1: باز کردن پیچ های لبه زیرین قاب گوشی آیفون

• نکته: پیش از شروع تعمیرات، حتما شارژ باتری گوشی آیفون را به طور کامل خالی کنید یا حداقل به 25 درصد برسانید. این کار سبب می‌شود که ریسک بروز مشکلاتی همچون آتش گرفتن یا انفجار باتری در حین انجام تعمیر به حداقل برسد.

• گوشی آیفون تعمیری را خاموش کنید.

• دو پیچ 6.9 میلیمتری که در لبه زیرین قاب گوشی آیفون نصب هستند را با پیچ گوشتی مناسب باز کنید.

مرحله 2: اعمال گرما به لبه زیرین قاب گوشی آیفون

• با استفاده از آی‌اوپنر (iOpeber)، سشوار یا هیتر به لبه زیرین قاب گوشی iPhone XS Max تعمیری گرما اعمال کنید. اعمال گرما با شدت متوسط برای مدت زمان 1 دقیقه به این بخش از قاب گوشی کافی خواهد بود.

• نکته: با اعمال گرما به لبه قاب گوشی آیفون ایکس اس مکس، خاصیت چسبندگی لاستیک های آب بندی لبه قاب دستگاه را تضعیف می‌کنید. این مسئله سبب می‌شود تا راحت تر قادر به جداسازی و باز کردن قاب گوشی باشید. برای باز کردن قاب گوشی آیفون XS Max می‌توانید از قاب کش (iSclack) یا ساکشن کاپ استفاده کنید.

مرحله 3 (در صورت داشتن قاب کش): قرار دادن گوشی آیفون در قاب کش

• نکته: بهترین حالت برای باز کردن قاب گوشی آیفون XS Max با استفاده از قاب کش (iSclack) امکانپذیر می‌شود. اگر به این ابزار دسترسی دارید، مراحل 3 و 4 را انجام داده و ادامه پروسه تعویض دوربین پشت گوشی آیفون XS Max را از مرحله 7 دنبال کنید. اما اگر به قاب کش دسترسی ندارید، مراحل 3 و 4 را رد کرده و ادامه پروسه تعمیر را از مرحله 5 دنبال نمایید.

• لبه زیرین بدنه آیفون را مثل عکس در داخل قاب کش قرار دهید. دقت داشته باشید که ال سی دی آیفون رو به سمت بالا قرار داشته باشد.

• دستگیره قاب کش را باز کنید تا کاپ های مکنده آن روی ال سی دی و قاب پشت آیفون بچسبند.

• نکته: حتما از محکم شدن کاپ های مکنده قاب کش بر روی بدنه آیفون اطمینان حاصل کنید.

مرحله 4 (در صورت داشتن قاب کش): شل کردن لبه زیرین قاب گوشی آیفون

• لبه فوقانی قاب گوشی آیفون XS Max را با یک دست نگه دارید و با دست دیگرتان به دستگیره های قاب کش نیروی فشاری اعمال کنید. شدت نیرو فشاری را به تدریج افزایش دهید تا در لبه زیرین قاب گوشی یک شکاف باریک به وجود آید.

• نکته: به هیچ عنوان با اعمال فشار زیاد سعی در باز کردن کامل قاب آیفون نداشته باشید. شدت فشاری که به دستگیره قاب کش وارد می‌کنید باید در حدی باشد که در لبه زیرین قاب آیفون یک شکاف باریک ایجاد کند.

• یک پیک را به درون لبه زیرین قاب گوشی آیفون XS Max تعمیری فرو ببرید و در همانجا رها نمایید.

• گوشی را از قاب کش خارج کنید و روی لبه زیرین صفحه نمایش آن یک ساکشن کاپ نصب کنید.

• نکته: اگر از قاب کش برای باز کردن قاب گوشی استفاده کردید، ادامه پروسه تعویض دوربین پشت گوشی آیفون XS Max را از مرحله 6 دنبال نمایید.

مرحله 5 (در صورت نداشتن قاب کش): نصب ساکشن کاپ

• نکته: اگر به قاب کش دسترسی ندارید باید از ساکشن کاپ استفاده کنید. ممکن است در این روش کمی با مشکل رو به رو شوید و نیاز به صرف دقت و حوصله بیشتری داشته باشید.

• ساکشن کاپ را روی لبه زیرین ال سی دی گوشی آیفون ایکس اس مکس تعمیری نصب کنید.

مرحله 6 (در صورت نداشتن قاب کش): شل کردن کامل لبه زیرین قاب گوشی آیفون

• لبه زیرین قاب پشت گوشی iPhone XS Max را با نوک اسپاتول یا قاب باز کن نگه دارید و بر روی میز فشار دهید. با دست دیگرتان گیره ساکشن کاپ را گرفته و به تدریج آن را به سمت بالا بکشید و شدت نیروی کششی را با تمرکز روی لبه زیرین قاب گوشی افزایش دهید. افزایش شدت نیروی کششی را تا جایی ادامه دهید که یک شکاف باریک روی لبه زیرین قاب گوشی آیفون ایکس اس مکس به وجود آید.

• نوک یک پیک را به داخل این شکاف فرو برده و در آن قسمت رها کنید.

• نکته: اگر برای ایجاد شکاف در لبه زیرین قاب آیفون با استفاده از ساکشن کاپ به مشکل برخوردید، می‌توانید گرمای بیشتری به لبه زیرین قاب آیفون وارد کنید.

مرحله 7: شل کردن لبه های زیرین و چپ قاب گوشی آیفون

• پیکی که در لبه زیرین قاب آیفون قرار داده بودید را به صورت رفت و برگشت در این بخش از قاب گوشی حرکت دهید تا لاستیک های آب بندی این قسمت از قاب دستگاه به طور کامل از بین بروند.

• پیک را به لبه سمت چپ قاب آیفون هدایت کنید و آن را به صورت رفت و برگشت در این بخش از قاب گوشی هم حرکت دهید تا لاستیک های آب بندی این قسمت از قاب گوشی آیفون XS Max هم کملا متلاشی شوند.

• نکته: از فرو بردن بیش از اندازه نوک پیک درون قاب گوشی آیفون خودداری کنید. اگر احساس کردید پیک به راحتی در لبه قاب آیفون حرکت نمی‌کند، همزمان با حرکت دادن آن، ساکشن کاپ را هم با نیروی ملایمی به سمت بالا بکشید.

مرحله 8: شل کردن لبه سمت راست قاب گوشی آیفون

• پیک را دوباره به لبه زیرین قاب گوشی آیفون XS Max تعمیری منتقل کرده و این بار از این قسمت به لبه سمت راست قاب گوشی هدایت نمایید.

• با حرکت دادن رفت و برگشت پیک در لبه سمت راست قاب آیفون این بخش از قاب گوشی را هم نسبتا شل کنید و لاستیک های آب بندی آن را از بین ببرید.

• نکته: به هیچ وجه نوک پیک را بیش از حد داخل قاب آیفون فرو نکنید.

مرحله 9: شل کردن لبه فوقانی قاب گوشی آیفون

• پیک را به لبه فوقانی قاب گوشی آیفون XS Max هدایت کرده و با حرکت رفت و برگشت این قسمت از قاب گوشی را هم شل کنید.

• نکته: در حین انجام این مرحله خیلی دقت کنید که نوک پیک بیش از حد به داخل قاب گوشی فرو برده نشود، چون ممکن است به این کار منجر به آسیب دیدن سیم و متعلقات فیس آیدی (Face ID) شود.

مرحله 10: جداسازی ساکشن کاپ

• ساکشن کاپ را از لبه زیرین ال سی دی گوشی آیفون جدا کنید.

مرحله 11: باز کردن کتابی قاب گوشی آیفون

• گوشی آیفون XS Max تعمیری را روی میز کارتان قرار دهید و خیلی آرام پنل جلوی آن را از لبه سمت چپ قاب گوشی گرفته به صورت کتابی باز کنید. دقت داشته باشید که به لبه سمت راست قاب آیفون نیروی کششی اعمال نشود.

• باز کردن پنل جلوی دستگاه را تا جایی ادامه دهید که حالتی عمود نسبت به قاب پشت داشته باشد. در این مرحله یک جعبه یا جسم مناسب را پشت ال سی دی گوشی قرار دهید تا پنل جلوی آیفون بتواند در همان حالت به آن جسم تکیه دهد.

• نکته: به هیچ وجه نباید در این مرحله سعی در جداسازی کامل پنل های جلو و عقب گوشی آیفون XS Max داشته باشید، چون انجام این کار به کابل ها و کانکتورهای گوشی آسیب می‌زند. پس با حوصله پروسه تعویض دوربین پشت گوشی آیفون XS Max را ادامه دهید.

مرحله 12: باز کردن پیچ های براکت کانکتور باتری و سنسورهای جلو

• دو پیچ 1.1 میلیمتری که در عکس با رنگ قرمز مشخص شده‌اند را باز کنید.

• پیچ 1.5 میلیمتری که در عکس با رنگ نارنجی مشخص شده را باز کنید.

• پیچ 3.7 میلیمتری که در عکس با رنگ زرد مشخص شده را باز کنید.

مرحله 13: جداسازی براکت کانکتور باتری و سنسورهای جلو

• با پنس براکت روی کانکتور باتری گوشی آیفون XS Max تعمیری را از روی قاب پشت آن جدا کنید.

مرحله 14: آزاد کردن کانکتور باتری

• با قرار دادن نوک اسپاتول سر صاف زیر کانکتور باتری آیفون و هول دادن آن به سمت بالا، این کانکتور را از روی سوکتش آزاد کنید.

• نکته: در لبه های اغلب کانکتورهایی که روی برد گوشی iPhone XS Max نصب هستند یک لایه سیلیکونی تعبیه شده که به نوعی از خود کانکتور و سوکت آن محافظت می‌کند. در حین آزاد کردن کانکتور های روی مادربرد گوشی مراقب باشید که آسیبی به این لایه های محافظ و سیلیکونی وارد نشود.

مرحله 15: باز کردن پیچ های براکت کانکتور ال سی دی

• دو پیچ 1.1 میلیمتری که در عکس با رنگ قرمز مشخص شده‌اند را باز کنید.

• پیچ 1.5 میلیمتری که در عکس با رنگ نارنجی نشان داده شده را باز کنید.

مرحله 16: جداسازی براکت کانکتور ال سی دی

• براکت روی کانکتور ال سی دی گوشی آیفون را با پنس از روی آن بردارید.

مرحله 17: آزاد کردن کانکتور سنسورهای جلو

• نوک اسپاتول سر گرد را به زیر کانکتور سنسورهای جلوی آیفون فرو برده و خیلی آرام آن را به سمت بالا هول دهید تا از روی سوکتش آزاد شود.

مرحله 18: آزاد کردن کانکتور ال سی دی

• کانکتور ال سی دی آیفون را هم با احتیاط و با استفاده از اسپاتول سر گرد از روی سوکتش آزاد کنید.

• نکته (مخصوص بستن گوشی): بعد از تعویض دوربین پشت گوشی آیفون XS Max و زمانی که در حال بستن گوشی هستید و نوبت به جا زدن کانکتور ال سی دی می‌رسد باید از یک ترفند خاص استفاده کنید. برای جا زدن این کانکتور باید آن را روی سوکتش قرار دهید و به ترتیب به لبه راست و چپ کانکتور نیروی فشاری اعمال کنید تا صدای تیک مانندی از هر طرف کانکتور ساطع شود. بدین ترتیب کانکتور ال سی دی روی سوکتش نصب می‌شود.

مرحله 19: آزاد کردن کانکتور دیجیتایزر (تاچ)

• با نوک اسپاتول سرگرد به آرامی کانکتور دیجیتایزر یا تاچ گوشی را هم از روی سوکتش آزاد کنید.

مرحله 20: کنار کشیدن سیم سنسورهای جلو

• با نوک پنس سیم سنسورهای جلوی iPhone XS Max را گرفته و از مسیر جداسازی قاب پشت و پنل جلوی گوشی کنار بزنید.

مرحله 21: جداسازی کامل قاب گوشی آیفون

• می‌توانید پنل جلوی گوشی iPhone XS Max تعمیری را به طور کامل از قاب پشت آن جدا کنید.

• از آنجایی که هدف تعویض دوربین پشت گوشی آیفون XS Max است و این قطعه در گوشه قاب پشت دستگاه نصب شده، بنابراین دیگر به پنل جلوی آن کاری ندارید و پروسه تعویض دوربین پشت آیفون گوشی XS Max را روی قاب پشت دستگاه دنبال می‌کنید.

• نکته (مخصوص بستن گوشی): برای اینکه بعد از تعویض دوربین پشت گوشی آیفون XS Max اپل همچنان خاصیت ضد آب دستگاه حفظ شود باید در این مرحله توقفی داشته باشید و لاستیک های آب بندی جدیدی را به لبه های قاب دستگاه متصل کنید.

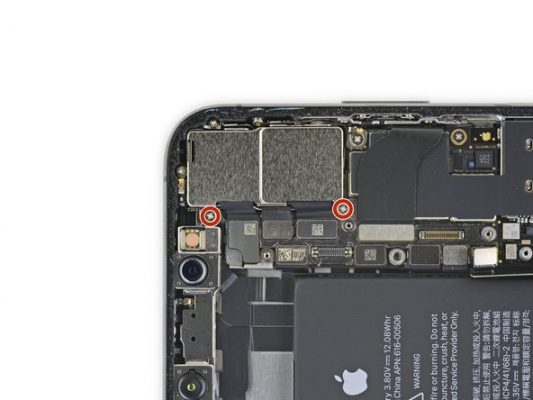

مرحله 22: باز کردن پیچ براکت های دوربین اصلی

• دو پیچ 1.8 میلیمتری که در عکس با رنگ قرمز مشخص شده‌اند را از گوشه قاب پشت گوشی آیفون باز کنید.

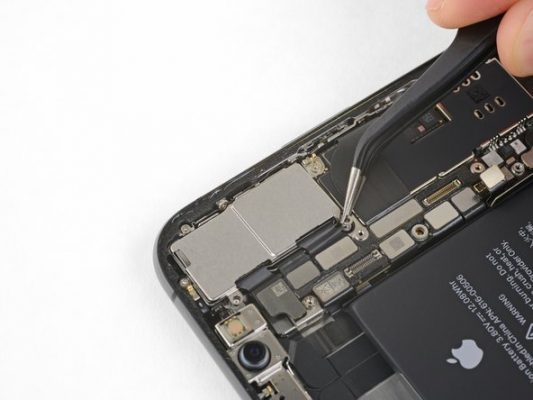

مرحله 23: جداسازی براکت پشت دوربین اصلی

• با نوک پنس، براکت پشت کانکتور دوربین پشت آیفون را جدا نمایید.

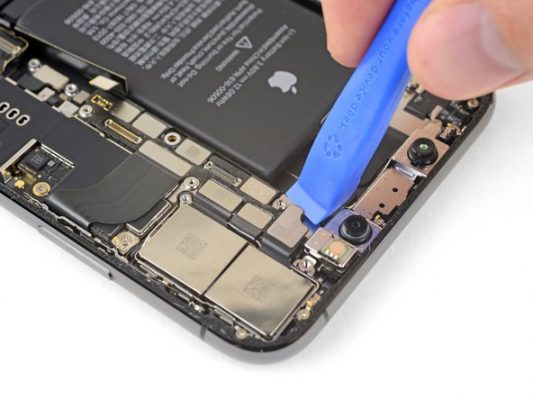

مرحله 24: آزاد کردن کانکتورهای دوربین آیفون

• با استفاده از قاب باز کن یا اسپاتول سر صاف، کانکتور دو لنز دوربین پشت آیفون XS Max را آزاد کنید.

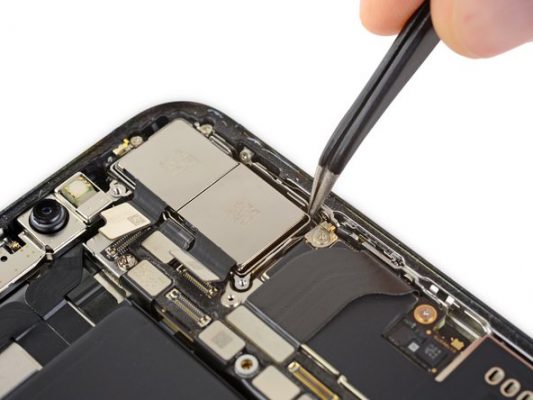

مرحله 25: بلند کردن لبه ماژول دوربین گوشی آیفون

• نوک پنس را مثل عکس از لبه سمت راست به زیر ماژول دوربین گوشی آیفون XS Max فرو برده و به آرامی آن را به سمت بالا هول دهید تا لبه ماژول دوربین از روی جایگاهش بلند شود.

• نکته: برای نصب ماژول دوربین گوشی آیفون XS Max از چسب استفاده نشده اما چون این ماژول در جایگاهش پرس شده و خیلی دقیق نصب است، ممکن است نیاز باشد نیروی زیادی برای بلند کردن لبه آن وارد کنید.

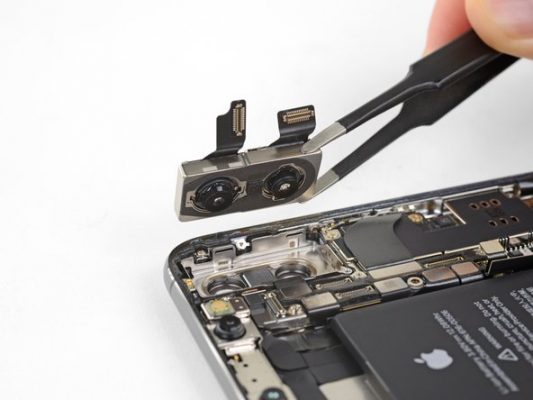

مرحله 26: تعویض دوربین پشت گوشی آیفون XS Max اپل

• می‌توانید تعویض دوربین پشت گوشی آیفون XS Max را انجام دهید.





برای بستن گوشی لازم است تمام مراحلی که در این مقاله دیاگ همراه شرح دادیم را از انتها به ابتدا طی کرده و به صورت معکوس انجام دهید.
