آموزش تعویض ال سی دی گوشی آیفون XS اپل

دیاگ همراه در این بخش از سلسله قسمت های تعمیرات گوشی آیفون به بررسی نکاتی در خصوص تعویض ال سی دی گوشی آیفون XS اپل می پردازد. متاسفانه یکی از رایج ترین تعمیراتی که روی گوشی آیفون ایکس اس اپل (Apple iPhone XS) انجام می‌شود، تعویض ال سی دی است. در این مطلب می‌خواهیم نحوه تعویض ال سی دی گوشی iPhone XS را برایتان شرح دهیم. تعویض کردن ال سی دی و تاچ گوشی آیفون XS یک تعمیر حساس است و باید با دقت بالایی انجام گیرد. طبق تخمین ما انجام این تعمیر حدود 1 الی 2 ساعت زمان یک تعمیرکار با تجربه را می‌گیرد. در حین انجام این تعمیر حتما باید مجموعه سنسورهای جلوی آیفون از پنل LCD قدیمی به پنل جدید منتقل شوند تا قابلیت فیس آیدی گوشی قابل استفاده باشد. بنابراین در ادامه این مطلب به آموزش تصویری و مرحله به مرحله نحوه تعویض ال سی دی گوشی iPhone XS اپل می‌پردازیم.

اگر قصد انجام این تعمیر را دارید برای تهیه ابزار و ال سی دی اورجینال گوشی آیفون XS می‌توانید از سرویس شرکت دیاگ همراه استفاده کنید.

چنانچه در حین انجام این تعمیر به مشکل برخورد کردید نگران نباشید چون با ثبت سفارش تعمیرات گوشی موبایل در مرکز دیاگ همراه، می‌توانید تعویض ال سی دی گوشی iPhone XS را به کارشناسان مجرب این مرکز واگذار کنید و از یک تعمیر سریع و مطمئن لذت ببرید. تعویض ال سی دی تمام مدل های گوشی آیفون در مرکز دیاگ همراه با ضمانت انجام می‌شود.



قطعات و ابزار مورد نیاز برای تعویض ال سی دی گوشی آیفون XS اپل:



مرحله 1: باز کردن پیچ های لبه زیرین قاب گوشی آیفون

• نکته: قبل از شروع پروسه تعویض ال سی دی گوشی iPhone XS اپل، حتما شارژ باتری گوشی را کاملا خالی کنید یا به کمترین مقدار ممکن (زیر 20 درصد) برسانید. بدین ترتیب احتمال بروز حوادثی مثل آتش گرفتن و انفجار باتری به حداقل می‌رسد.

• گوشی آیفون XS تعمیری را خاموش کنید.

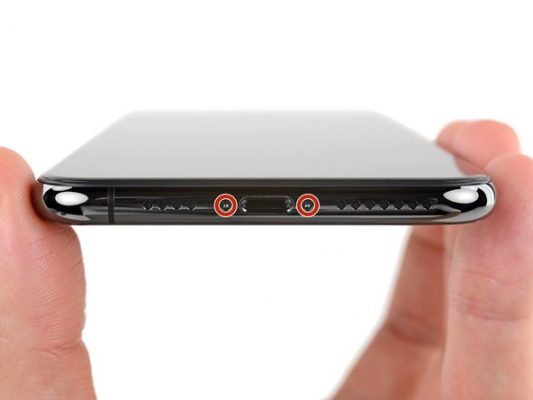

• دو پیچ 6.9 میلیمتری لبه زیرین قاب گوشی آیفون را با پیچ گوشتی مناسب باز کنید.

مرحله 2 (در صورت نیاز): کشیدن چند لایه چسب نواری روی ال سی دی آیفون

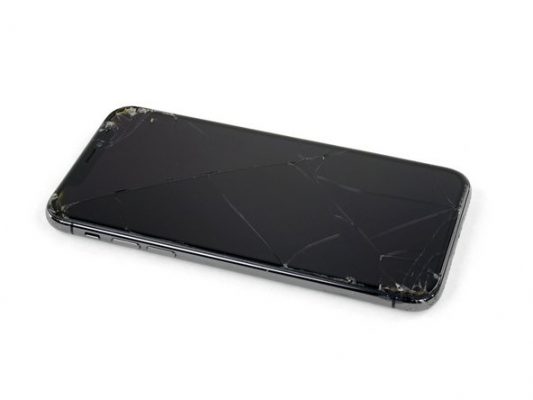

• نکته: اگر ال سی دی گوشی آیفون شکسته یا ترک هایی روی آن ایجاد شده، ممکن است موقع جداسازی از قاب پشت گوشی خرد شود و منجر به سخت تر شدن تعمیرات گوشی آیفون و همچنین آسیب دیدن دستتان گردد. برای جلوگیری از این مسئله باید از چسب نواری استفاده کنید و آن را روی ال سی دی گوشی آیفون بچسبانید.

• چند لایه چسب نواری پهن را روی ال سی دی گوشی آیفون XS تعمیری بچسبانید تا یکپارچگی آن در حین تعمیر حفظ شود.

مرحله 3: گرما دادن به لبه زیرین قاب گوشی آیفون

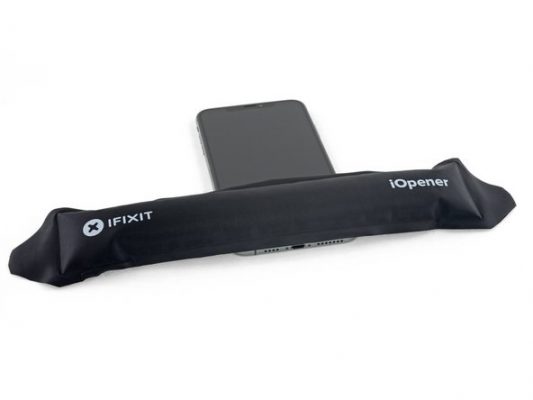

• با سشوار، آی‌اوپنر (iOpener) یا هیتر برای مدت زمان 1 دقیقه به لبه زیرین قاب گوشی آیفون XS تعمیری گرما اعمال کنید.

• نکته: در لبه های قاب گوشی iPhone XS لاستیک های آب بندی نصب است که خاصیت چسبندگی بالایی دارند و پنل جلو و قاب پشت گوشی را روی هم کیپ می‌کنند. برای باز کردن قاب آیفون حتما باید این لاستیک ها متلاشی شوند و طبیعتا با انجام این کار خاصیت ضد آب گوشی از بین می‌رود. برای احیای خاصیت ضد آب گوشی آیفون XS بعد از تعویض ال سی دی باید لاستیک های آب بندی جدیدی در لبه قاب آن نصب شود که در مرحله مناسب به آن اشاره می‌کنیم.

• نکته: در اولین مرحله شل کردن لبه قاب گوشی آیفون XS می‌توانید از قاب کش (iSclack) یا ساکشن کاپ استفاده کنید. استفاده از قاب کش در این مرحله نتیجه بهتری را به همراه خواهد داشت و منجر به سهولت در کار می‌شود. اگر به این ابزار دسترسی دارید مراحل 4 و 5 را انجام دهید و اگر به این ابزار دسترسی ندارید، طبق توضیحات مراحل 6 و 7 عمل کنید.

مرحله 4 (در صورت داشتن قاب کش): قرار دادن گوشی آیفون در قاب کش

• نکته: بهتر است برای شل کردن اولیه لبه قاب آیفون از قاب کش استفاده کنید. چنانچه به این ابزار دسترسی دارید، مراحل 4 و 5 را انجام داده و مابقی پروسه تعمیر را از مرحله 8 دنبال کنید. اما اگر به قاب کش دسترسی ندارید، مراحل 4 و 5 را رد کرده و ادامه پروسه تعویض ال سی دی گوشی iPhone XS را از مرحله 6 دنبال کنید.

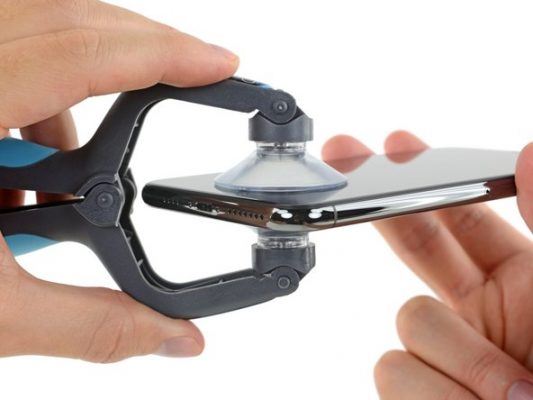

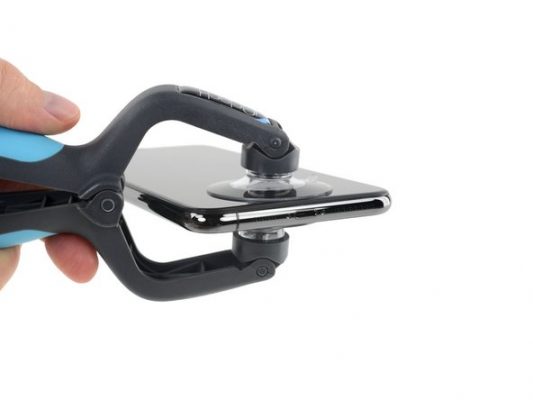

• لبه زیرین آیفون XS را داخل قاب کش قرار دهید. دقت کنید که ال سی دی گوشی آیفون رو به سمت بالا قرار داشته باشد.

• دستگیره قاب کش را باز کنید تا کاپ های مکنده آن روی قاب پشت و LCD گوشی آیفون XS بچسبند.

• نکته: حتما از محکم شدن کاپ های مکنده ساکشن کاپ بر روی قاب پشت و LCD گوشی آیفون اطمینان حاصل کنید.

مرحله 5 (در صورت داشتن قاب کش): ایجاد شکاف در لبه زیرین قاب آیفون

• بدنه گوشی iPhone XS تعمیری را صاف نگه دارید به دستگیره ساکشن کاپ نیروی فشاری ملایمی اعمال کنید. به تدریج شدت این نیرو را افزایش دهید تا در لبه زیرین قاب آیفون یک شکاف باریک به وجود آید.

• نکته: به محض اینکه شکاف باریکی در لبه زیرین قاب آیفون XS به وجود آمد، افزایش نیروی فشاری به دستگیره قاب کش را متوقف کنید.

• یک پیک را به درون لبه زیرین قاب آیفون XS تعمیری فرو ببرید و در همان قسمت رها نمایید.

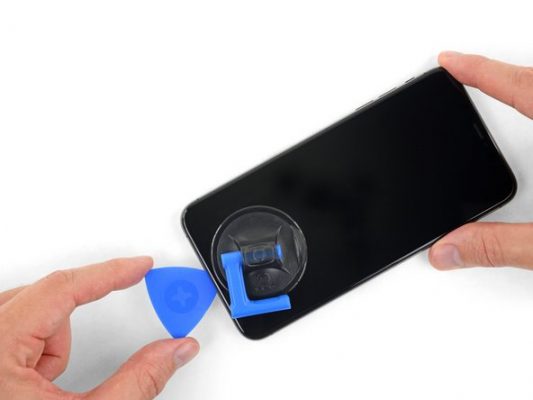

• گوشی را از قاب کش خارج کنید و روی لبه زیرین ال سی دی آن یک ساکشن کاپ نصب کنید.

• نکته: اگر از قاب کش برای انجام مراحل فوق استفاده کردید، پروسه تعویض ال سی دی گوشی iPhone XS را از مرحله 8 ادامه دهید.

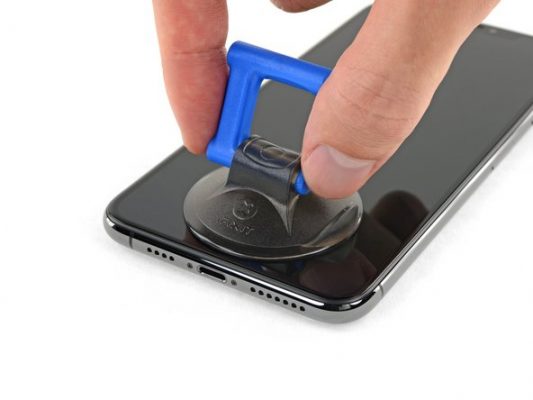

مرحله 6 (در صورت نداشتن قاب کش): نصب ساکشن کاپ

• نکته: در صورتی که به قاب کش (iScalck) دسترسی نداشته باشید باید از ساکشن کاپ برای شل کردن اولیه لبه زیرین قاب آیفون XS استفاده کنید. انجام این کار با ساکشن کاپ به مراتب سخت تر از بکارگیری قاب کش خواهد بود.

• یک ساکشن کاپ را روی لبه زیرین ال سی دی گوشی آیفون XS تعمیری نصب کنید.

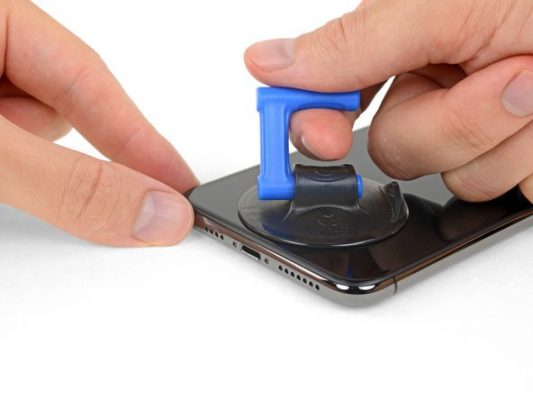

مرحله 7 (در صورت نداشتن قاب کش): ایجاد شکاف در لبه زیرین قاب آیفون

• آیفون تعمیری را روی میز کارتان قرار دهید و با انگشتان دست خود (مثل عکس اول) گوشه قاب پشت آیفون را روی میز کارتان فشار دهید. برای انجام این کار می‌توانید از قاب باز کن یا اسپاتول هم کمک بگیرید.

• با دست دیگرتان گیره ساکشن کاپ را گرفته و آن را به سمت بالا بکشید. سعی کنید تمرکز نیروی کششی روی لبه زیرین قاب آیفون معطوف باشد. به تدریج شدت نیروی کششی را افزایش دهید تا یک شکاف باریک در لبه زیرین قاب iPhone XS به وجود آید.

• نوک یک پیک را به داخل این شکاف فرو برده و در آن قسمت رها کنید.

• نکته: در حین انجام این مرحله عجله نکنید و با حوصله پیش بروید تا ال سی دی آیفون XS تعمیری خرد نشود یا نشکند.

مرحله 8: از بین بردن لاستیک های لبه زیرین و چپ قاب آیفون

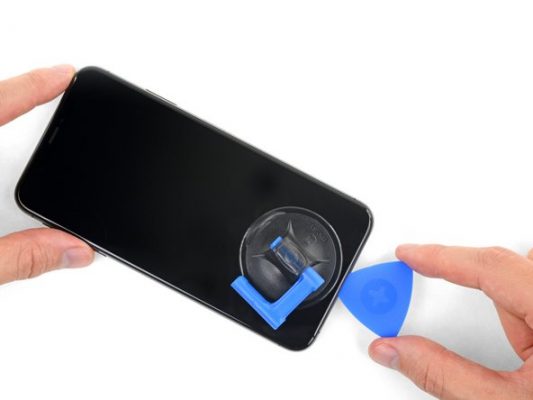

• پیک را در لبه زیرین قاب iPhone XS تعمیری به صورت رفت و برگشت حرکت دهید تا لاستیک های آب بندی این بخش از قاب گوشی از بین بروند.

• پیک را به لبه سمت چپ قاب آیفون منتقل کرده و با حرکت رفت و برگشت، لاستیک های آب بندی این قسمت از قاب گوشی را هم از بین ببرید.

• نکته: از فرو بردن بیش از اندازه نوک پیک در داخل قاب آیفون اجتناب کنید، چون انجام این کار می‌تواند به قطعات سخت افزاری داخل دستگاه و سیم های ظریف آن آسیب بزند.

مرحله 9: از بین بردن لاستیک های لبه سمت راست قاب آیفون

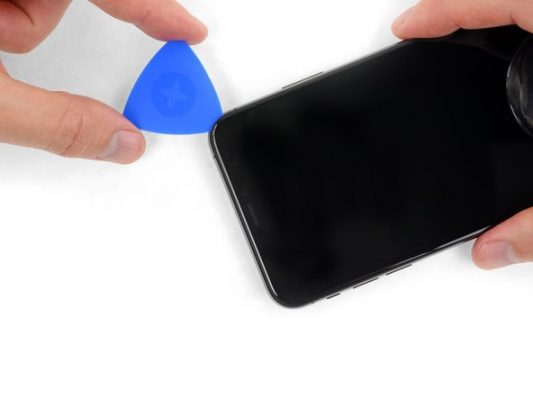

• پیک را به لبه زیرین قاب آیفون هدایت کنید و این بار از آن قسمت به لبه سمت چپ قاب گوشی منتقل نمایید.

• با حرکت دادن رفت و برگشت پیک، لبه سمت راست قاب آیفون XS را هم کاملا شل کنید.

• نکته: در حین انجام این مرحله هم دقت کنید که نوک پیک بیش از اندازه در داخل قاب گوشی فرو برده نشود.

مرحله 10: از بین بردن لاستیک های لبه فوقانی قاب آیفون

• پیک را به لبه فوقانی قاب آیفون هدایت کرده و لاستیک های آب بندی این بخش را هم از بین ببرید.

• نکته: به هیچ عنوان نوک پیک را بیش از اندازه در لبه فوقانی قاب iPhone XS تعمیری فرو نبرید، چون ممکن است به سنسورهای جلو و مجموعه فیس آیدی (Face ID) دستگاه آسیب وارد شود. پس پروسه تعویض ال سی دی گوشی iPhone XS را با حوصله و دقت دنبال کنید.

مرحله 11: جداسازی ساکشن کاپ

• ساکشن کاپ را از لبه زیرین ال سی دی گوشی جدا کنید.

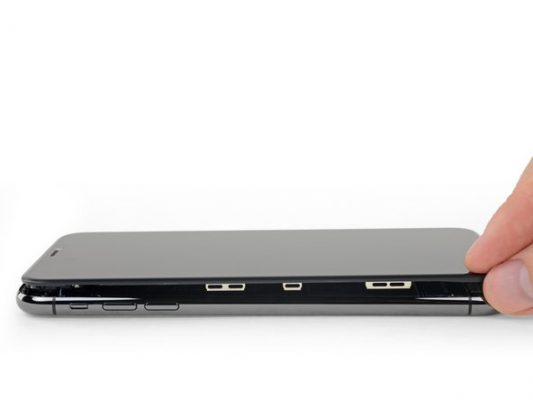

مرحله 12: باز کردن کتابی قاب آیفون

• لبه سمت چپ پنل جلوی آیفون XS تعمیری را گرفته و به صورت کتابی باز کنید. دقت داشته باشید که به لبه سمت راست قاب گوشی هیچ نیروی کششی وارد نشود. وقتی پنل جلو یا همان ال سی دی آیفون XS نسبت به قاب پشت گوشی زاویه 90 درجه پیدا کرد، یک جعبه یا جسم مناسب را پشت آن قرار دهید و تکیه‌گاه کنید تا حالتی مثل عکس سوم به وجود آید.

• نکته: به هیچ عنوان در این مرحله سعی در جداسازی کامل قاب پشت و پنل جلوی آیفون نداشته باشید، چون پنل جلوی iPhone XS و قاب پشت آن با سیم ها و کانکتورهای بسیار ظریفی به هم متصل هستند.

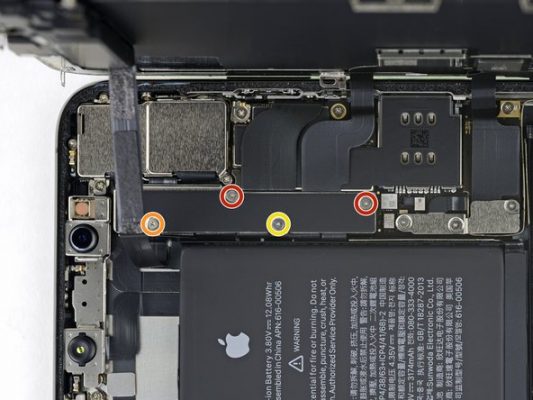

مرحله 13: باز کردن پیچ های براکت کانکتور باتری و سنسورهای جلو

• سه پیچ 1.1 میلیمتری که در عکس با رنگ قرمز مشخص شده‌اند را باز کنید.

• پیچ 1.3 میلیمتری که در عکس با رنگ نارنجی مشخص شده را باز کنید.

• پیچ 3.7 میلیمتری که در عکس با رنگ زرد مشخص شده را باز کنید.

مرحله 14: جداسازی براکت کانکتور باتری و سنسورهای جلو

• به آرامی و با پنس براکت روی کانکتور باتری آیفون XS تعمیری را از روی قاب پشت آن جدا کنید.

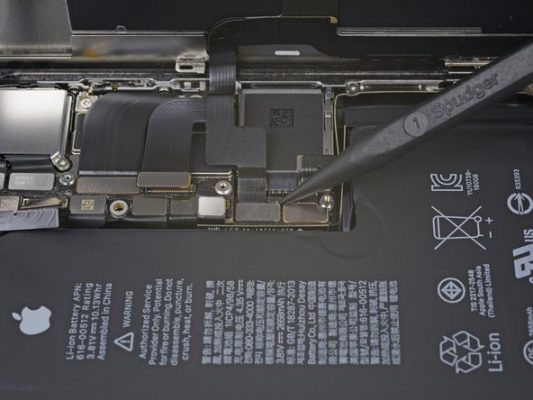

مرحله 15: آزاد کردن کانکتور باتری آیفون

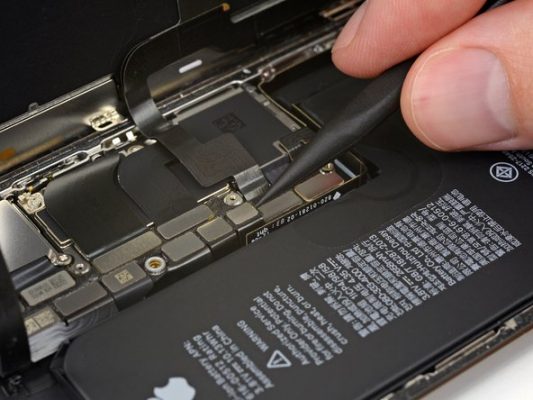

• نوک اسپاتول سر گرد را زیر کانکتور باتری این گوشی فرو برده و به آرامی آن را به سمت بالا هول دهید تا از روی سوکتش آزاد شود.

• نکته: در حین آزاد کردن کانکتور باتری و دیگر کانکتور های روی مادربرد iPhone XS مراقب باشید که به لاستیک های سیلیکونی اطراف آن ها آسیبی وارد نشود. این لاستیک ها نقش محافظ کانکتور های روی مادربرد را ایفاء می‌کنند.

مرحله 16: آزاد کردن کانکتور سنسور های جلو

• با نوک اسپاتول سرگرد به آرامی کانکتور سنسورهای جلوی آیفون XS را از روی سوکتش آزاد کنید.

مرحله 17: آزاد کردن کانکتور ال سی دی گوشی آیفون XS

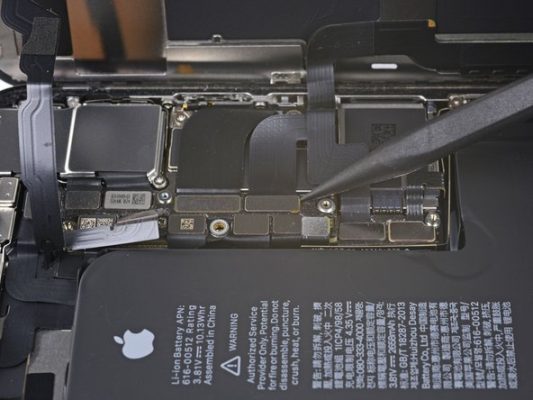

• به آرامی کانکتور ال سی دی گوشی آیفون XS تعمیری را هم با اسپاتول سرگرد از روی سوکتش آزاد کنید.

• نکته (مخصوص بستن گوشی): بعد از تعویض ال سی دی گوشی iPhone XS و زمانی که در حال بستن گوشی هستید، برای نصب مجدد کانکتور ال سی دی روی سوکتش نباید به وسط آن نیروی فشاری اعمال کنید. به منظور جا زدن این کانکتور ابتدا آن را روی سوکتش قرار دهید و سپس به یک سمت آن (راست یا چپ) فشار وارد کنید تا یک صدای کلیک مانند بشنوید. سپس به سمت دیگر کانکتور نیروی فشاری اعمال نمایید تا کاملا روی سوکتش نصب شود.

مرحله 18: آزاد کردن کانکتور تاچ (دیجیتایزر)

• کانکتور تاچ یا همان دیجیتایزر آیفون XS تعمیری را هم با نوک اسپاتول سر صاف از روی سوکتش آزاد کنید.

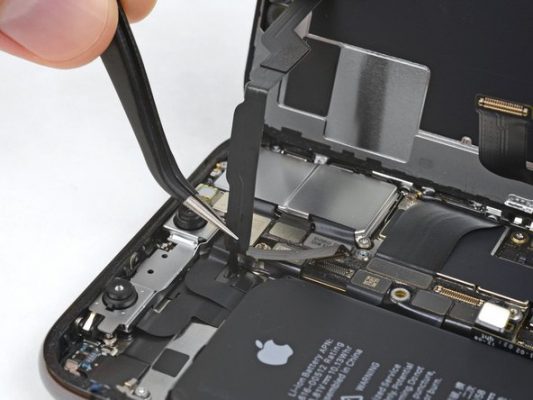

مرحله 19: کنار کشیدن سیم سنسورهای جلو

• با نوک پنس سیم سنسورهای جلوی آیفون را بگیرید و به طور کامل آن را از روی قاب پشت گوشی کنار بزنید.

مرحله 20: جداسازی کامل پنل جلو و قاب پشت گوشی آیفون XS

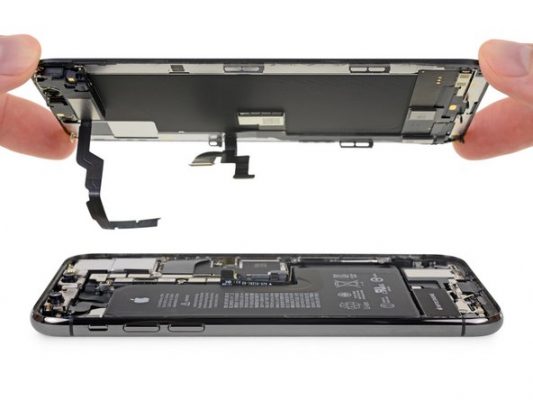

• حالا می‌توانید پنل جلوی آیفون را به طور کامل از قاب پشت آن جدا کنید.

• طبیعتا برای تعویض ال سی دی گوشی iPhone XS نیازی به قاب پشت آن ندارید و باید پروسه تعمیر را روی پنل جلوی دستگاه ادامه دهید. تنها کاری که باید در ادامه انجام شود، جداسازی اسپیکر مکالمه و سنسور های جلوی آیفون است که می‌بایست از پنل قلبی به پنل جدید منتقل شوند.

• نکته (مخصوص بستن گوشی): اگر می‌خواهید خاصیت ضد آب آیفون XS بعد از تعویض ال سی دی آن حفظ شود، در همین مرحله توقفی داشته باشید و لاستیک های آب بندی جدیدی را روی لبه قاب آن نصب کنید.

مرحله 21: برداشتن چسب روی پیچ اسپیکر فوقانی

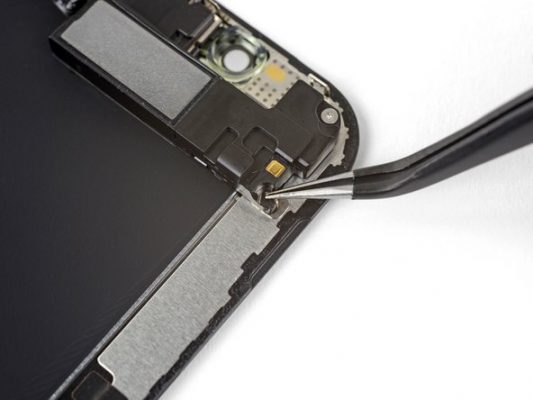

• با نوک پنس چسب کوچکی که روی پیچ گوشه قاب آیفون نصب است را بردارید. این چسب روی پیچ اسپیکر فوقانی گوشی نصب شده است.

مرحله 22: باز کردن پیچ های اسپیکر فوقانی

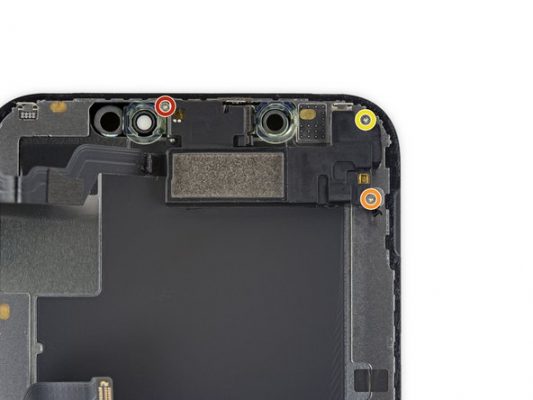

• پیچ 1.3 میلیمتری که در عکس با رنگ قرمز مشخص شده را باز کنید.

• پیچ 1.4 میلیمتری که در عکس با رنگ نارنجی نشان داده شده را باز کنید.

• پیچ 1.9 میلیمتری که در عکس با رنگ زرد نشان داده شده را باز کنید.

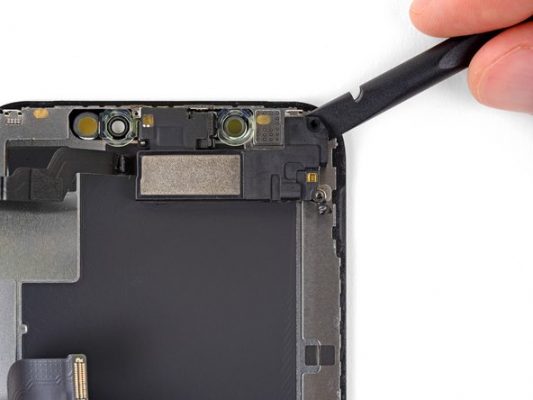

مرحله 23: برگرداندن اسپیکر فوقانی

• نوک اسپاتول سر صاف را از لبه سمت راست و فوقانی قاب آیفون به زیر اسپیکر آن فرو ببرید و خیلی آهسته اسپیکر گوشی را از جایگاهش بلند کنید. سپس اسپیکر را به سمت عقب بکشید تا 180 درجه بچرخد و روی پشت ال سی دی قرار گیرد.

مرحله 24: اعمال گرما به محل نصب سنسورهای جلو

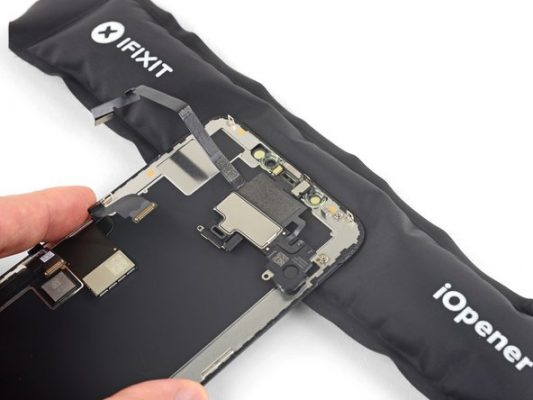

• با سشوار، آی‌اوپنر یا هیتر به لبه فوقانی ال سی دی آیفون تعمیری 1 دقیقه گرما اعمال کنید. دقت داشته باشید که گرما مستقیما به سنسور های جلوی گوشی وارد نشود و از سمت مخالف (ال سی دی) به پشت آن ها اعمال گردد.

• نکته: به هیچ وجه در این مرحله سعی در جدا کردن کامل سیم سنسورهای جلو و اسپیکر مکالمه گوشی نداشته باشید و با حوصله پروسه تعویض اسپیکر مکالمه iPhone XS را دنبال کنید.

مرحله 25: شل کردن سیم و فلت سنسور های جلو

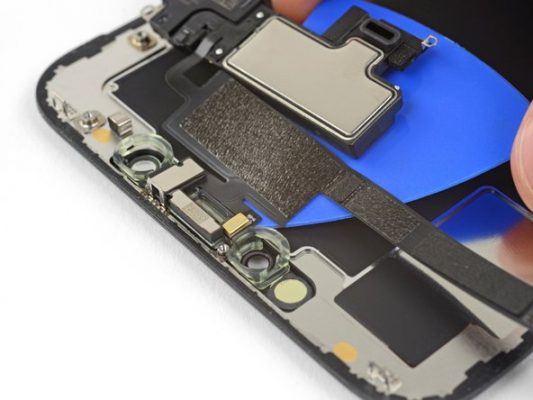

• نوک یک پیک را به زیر سیم اسپیکر فوقانی و سنسور های جلوی گوشی فرو ببرید و آن را به سمت جلو هدایت کنید تا سیم سنسور های جلوی iPhone XS کاملا آزاد شود.

• با نوک اسپاتول سرگرد خیلی آرام میکروفون طلایی رنگی که در لب فوقانی قاب آیفون نصب است را هم از روی جایگاهش آزاد کنید.

• نکته: در حین انجام این مرحله مراقب باشید که آسیبی به فلت سنسور های جلو و میکروفون طلایی رنگ و ظریف دستگاه وارد نشود.

مرحله 26: بلند کردن سنسور مجاورت از روی جایگاهش

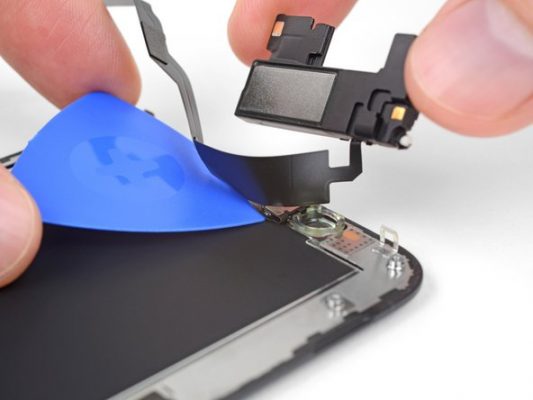

• پیک را به طور کامل و تا جایی که راه دارد به سمت جلو هول دهید و آن را به سمت بالا بکشید تا سنسور مجاورت آیفون XS از روی جایگاهش بلند شود.

• نکته: فراموش نکنید که در تعویض ال سی دی گوشی iPhone XS باید مجموعه سنسور های جلو از ال سی دی قدیمی به جدید منتقل شوند و به همین دلیل است که در حال انجام این مراحل هستیم. پس دقت داشته باشید که به مجموعه سنسور های جلوی گوشی آسیبی وارد نشود.

مرحله 27: آزاد کردن سنسور نور آیفون

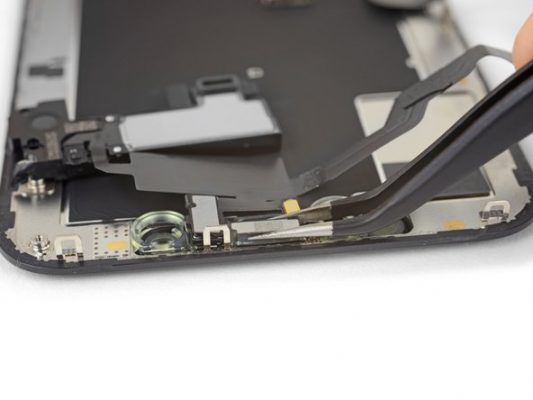

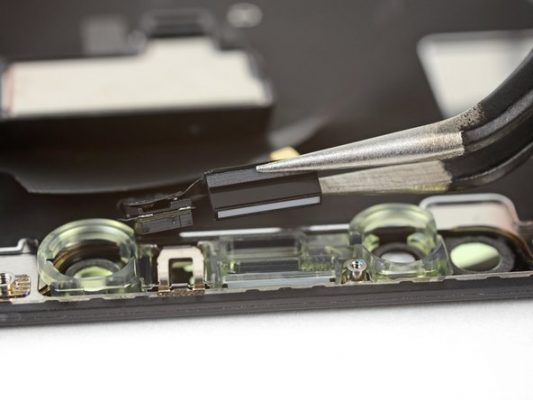

• با نوک پنس سنسور نور آیفون XS را بگیرید و آن را به سمت بالا بکشید تا مثل عکس های ضمیمه شده به طور کامل از جایگاهش جدا شود.

مرحله 28 (در صورت نیاز): جداسازی دیفیوزر

• نکته: در برخی شرایط ممکن است زمانی که سنسور نور آیفون را از جایگاهش جدا می‌کنید، دیفیوزر پشت آن در جایگاهش باقی بماند. در این شرایط باید این مرحله را انجام دهید و دیفیوزر را از جایگاهش خارج نمایید تا آن هم به پنل ال سی دی جدید منتقل شود و اختلالی در عملکرد سنسور نور آیفون به وجود نیاید. اگر مطمئن هستید دیفیوزر همراه با سنسور نور آیفون از جایگاهش خارج شده، نیازی به انجام این مرحله ندارید.

• با سشوار گرمای بسیار ملایم و کمی به دیفیوزر و محل نصب آن وارد کنید.

• با یک جسم تیز دیفیوزر را از لبه فوقانی پنل جلوی آیفون خارج نمایید.

• دیفیوزر را با پنس گرفته و به طور کامل از جایگاهش جدا کنید.

• نکته (مخصوص بستن گوشی): اگر دیفیوزر را با انجام این مرحله و به صورت جداگانه از بخش فوقانی ال سی دی آیفون جدا کردید، باید برای نصب ال سی دی جدید ابتدا دیفیوزر را روی جایگاهش نصب و سپس سنسور نور آیفون را بر روی آن قرار دهید.

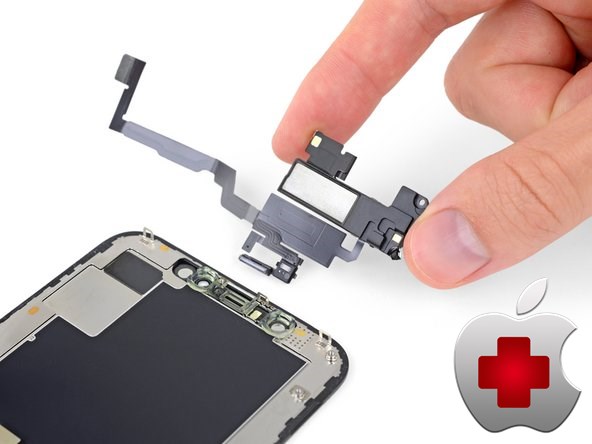

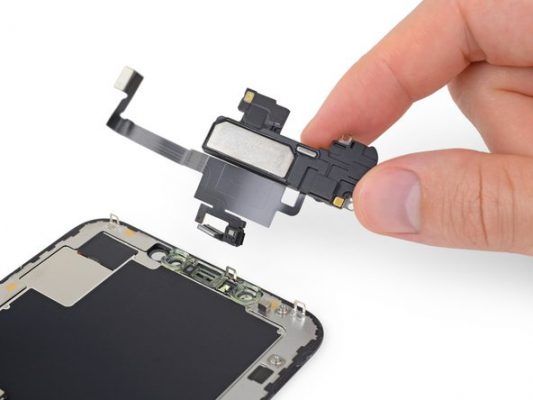

مرحله 29: تعویض ال سی دی گوشی iPhone XS اپل

• می‌توانید مجموعه سنسور های جلوی آیفون XS را به طور کامل از بخش فوقانی ال سی دی قدیمی جدا کنید.

• مجموعه سنسور های جلوی آیفون را به ال سی دی جدید منتقل کنید و تعویض ال سی دی گوشی iPhone XS را انجام دهید.



برای بستن گوشی لازم است تمام مراحلی که در این مقاله دیاگ همراه شرح دادیم را به ترتیب از انتها به ابتدا طی کرده و به صورت معکوس انجام دهید.



اگر برای تعویض ال سی دی گوشی آیفون XS خود با مشکل رو به رو شدید، می‌توانید ضمن تماس از طریق راه های ارتباطی تعیین شده یا از طریق صفحه ثبت سفارش آنلاین تعمیرات گوشی موبایل در سایت دیاگ همراه سفارش خود را به ثبت رسانده و انجام این تعمیر را به کارشناسان دیاگ همراه واگذار کنید و از یک تعمیر سریع، مطمئن و کم هزینه لذت ببرید.
