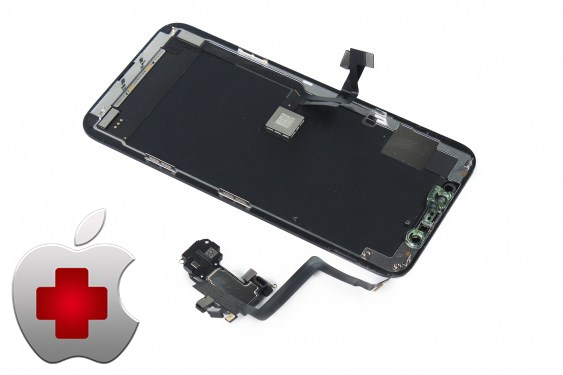

تعویض ال سی دی آیفون ۱۱ پرو اپل
آموزش تعویض ال سی دی گوشی آیفون ۱۱ پرو اپل
دیاگ همراه در این بخش از سلسله قسمت های تعمیرات گوشی آیفون به بررسی نکاتی در خصوص تعویض ال سی دی گوشی آیفون ۱۱ پرو اپل می پردازد. یکی از شایع ترین و رایج ترین تعمیرات گوشی آیفون 11 پرو اپل (Apple iPhone 11 Pro) مربوط به تعویض ال سی دی و تاچ می‌شود. تعویض LCD ممکن است بنا به دلایل مختلفی انجام گیرد اما در اغلب مواقع سوختن ال سی دی یا شکستن آن کاربر را ملزم به انجام این کار می‌کنتد. در این مطب قصد داریم نحوه تعویض ال سی دی گوشی آیفون 11 پرو را به شما عزیزان آموزش دهیم. بنابراین در ادامه این مطلب به آموزش تصویری و مرحله به مرحله نحوه تعویض ال سی دی گوشی iPhone 11 Pro می‌پردازیم. فراموش نکنید برای تامین قطعات و ابزارهای مورد نیازتان می‌توانید از سرویس فروشگاه دیاگ همراه استفاده کنید.
همچنین در صورتی که در تعویض ال سی دی گوشی آیفون 11 پرو به مشکل برخوردید می‌توانید با ثبت سفارش تعمیرات موبایل در سایت دیاگ همراه، انجام این تعمیر را به کارشناسان مجرب این مرکز واگذار کنید. در ادامه با دیاگ همراه همراه باشید.
قطعات و ابزار مورد نیاز برای تعویض ال سی دی گوشی آیفون ۱۱ پرو اپل:
-
تاچ و ال سی دی گوشی iPhone 11 Pro

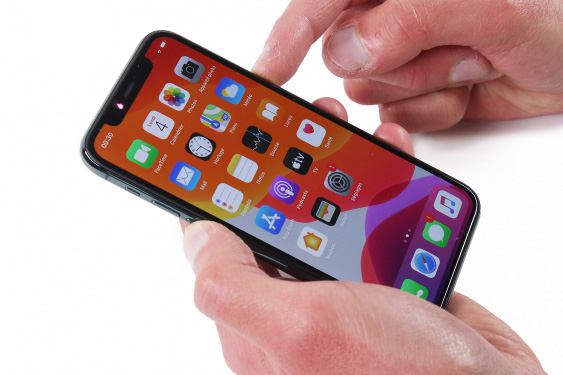

مرحله 1: خاموش کردن گوشی آیفون
-
نکته: همیشه قبل از شروع تعمیرات شارژ باتری گوشی را به طور کامل خالی کنید یا مقدار آن را به کمتر از 20 درصد برسانید. انجام این کار سبب می‌شود که باتری گوشی زمانی که در حین تعویض ال سی دی گوشی آیفون 11 پرو تحت فشار است واکنش مخربی از خود نشان ندهد.
-
نکته (در صورت نیاز): در شرایطی که ال سی دی گوشی آیفون تعمیری شکسته یا روی آن ترک هایی می‌بینید، حتما قبل از شروع پروسه تعمیر روی آن را با چند لایه چسب نواری پهن بپوشانید. بدین ترتیب یکپارچگی صفحه نمایش حفظ می‌شود و از خرد شدن آن جلوگیری به عمل می‌اید.
-
در صورتی که گوشی آیفون مورد نظر خاموش نیست، آن را خاموش کنید.
مرحله 2: جداسازی شیار سیم کارت
-

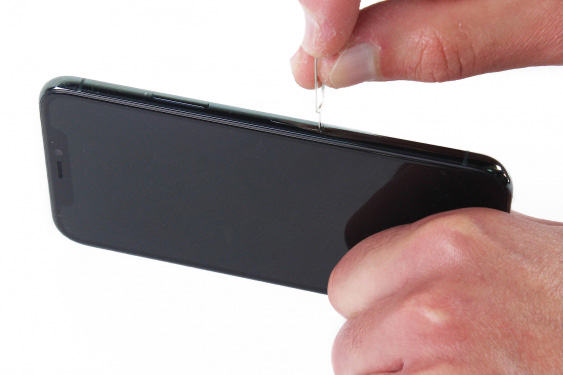

سوزن باز کننده خشاب سیم کارت گوشی آیفون را به داخل مجرای لبه سمت راست قاب گوشی آیفون قرو ببرید و آن را به سمت داخل فشار دهید تا خشاب سیم کارت گوشی آزاد شود.
-
خشاب سیم کارت را به همراه خود سیم کارت از لبه قاب گوشی آیفون جدا نمایید و آن را در گوشه امنی قرار دهید که گم نشود.
مرحله 3: باز کردن پیچ های Pentalobe گوشی آیفون
-

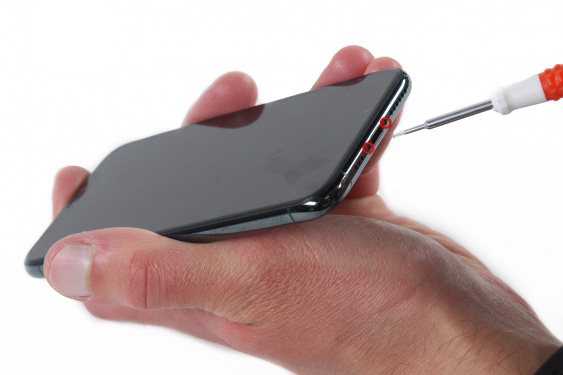

دو پیچ پنتالوب (Pentalobe) موجود در به زیرین قاب گوشی آیفون 11 پرو را باز کنید. برای انجام این کار باید از پیچ گوشتی محصوص استفاده شود.
مرحله 4: وارد کردن پیک در گوشه قاب گوشی آیفون
-
با سشوار، آی‌اوپنر (iOpener) یا هیتر به گوشه سمت چپ و زیرین قاب آیفون گرمای متوسطی اعمال کنید. سعی کنید حداقل 30 ثانیه به این بخش گرمای مستقیم اعمال نمایید.
-

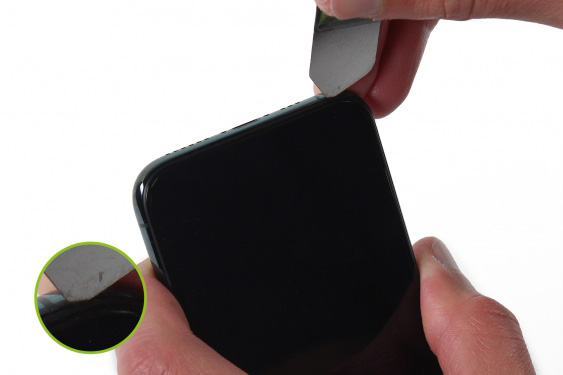

نوک یک موکت بر یا هر ابزار مناسب دیگری که در اختیار دارید را در این بخش از قاب گوشی فرو ببرید.
-
نکته: به هیچ عنوان نوک موکت بر را بیش از حد در داخل قاب گوشی فرو نبرید، چون ممکن است به قطعات سخت افزاری و حساس دستگاه آسیب بزند.
-
به آرامی یک پیک را از کنار تیغه موکت بر به داخل شکاف مابین پنل ال سی دی و پنل پشت آیفون در گوشه قاب آن فرو ببرید.
-
حالا می‌توانید تیغه موکت بر را از گوشه قاب دستگاه خارج نمایید.
مرحله 5: باز کردن کتابی قاب گوشی آیفون
-
گوشی آیفون 11 پرو اپل ضد آب است و مایعات قابلیت نفوذ به داخل بدنه آن را ندارند. بدین منظور اپل در لبه های قاب آیفون لاستیک هایی را بکار برده که خاصیت چسبندگی زیادی دارند و منجر به کیپ شدن قاب پش ت و پنل ال سی دی گوشی آیفون بر روی می‌شوند. این لاستیک های آب بندی در برابر جداسازی دو پنل گوشی مقاومت خواهند کرد و شما باید در قدم اول آن ها را از بین ببرد. انجام این کار با هدایت پیک در لبه های قاب گوشی صورت می‌پذیرد. برای تضعیف خاصیت چسبندگی لاستیک های مذکور هم می‌توانید از اعمال گرما کمک بگیرید.
-

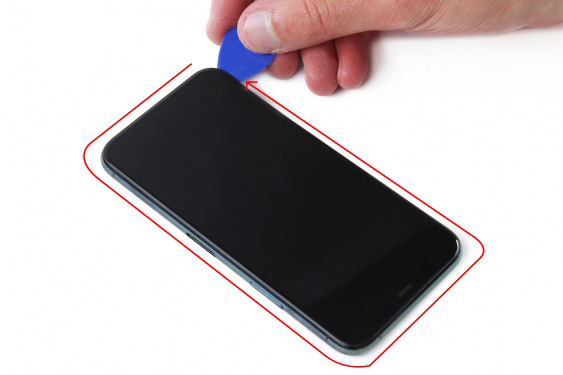

پیک را به آرامی در هر چهار لبه قاب گوشی آیفون پیش ببرید و سعی کنید با حرکت دادن آن، لاستیک های آب بندی لبه های قاب دستگاه را متلاشی سازید. اگر احساس کردید بخش هایی از قاب گوشی در برابر حرکت پیک از خود مقاومت نشان می‌دهند با سشوار، آی‌اوپنر یا هیتر به این بخش ها گرما اعمال کنید.
-
نکته: برای اطمینان از متلاشی شدن لاستیک های آب بندی لبه های قاب گوشی آیفون توصیه داریم چند مرتبه پیک را در هر چهار لبه قاب گوشی حرکت دهید تا این چهار بخش کاملا آزاد شوند.
-
به آرامی سعی کنید گوشه سمت چپ و فوقانی پنل ال سی دی را با پیک از روی قاب پشت گوشی بلند و آزاد کنید. به محض اینکه پنل ال سی دی کمی از روی قاب پشت گوشی آزاد شد، اعمال نیرو را متوقف کنید.
-

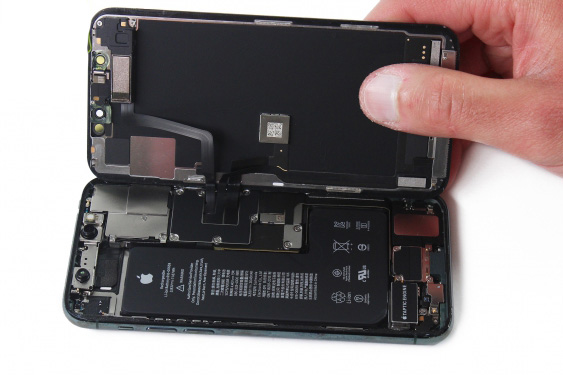

پنل ال سی دی گوشی آیفون را با احتیاط و به صورت کتابی از سمت چپ به سمت راست باز کنید. دقت داشته باشید که به لبه سمت راست قاب گوشی هیچ نیرویی وارد نشود، چون در این بخش کابل و کانکتور های حساسی موجود هستند.
-
نکته: در این مرحله سعی در جداسازی کامل پنل جلو و پشت گوشی آیفون نداشته باشید چون این دو پنل به هم متصل هستند. بنابراین پروسه تعویض ال سی دی گوشی آیفون 11 پرو را با خوصله، دقت و درست مشابه با توضیحاتی که در هر بخش ارائه می‌کنیم پیش ببرید تا دچار مشکل نشوید.
مرحله 6 (اختیاری): تکیه دادن پنل LCD به یک جعبه
-
اگر تمایل دارید می‌توانید در این مرحله یک جعبه یا جسم مناسب را پشت پنل ال سی دی گوشی آیفون قرار داده و ال سی دی گوشی را به آن تکیه دهید.
مرحله 7: جدا کردن براکت کانکتور باتری
-

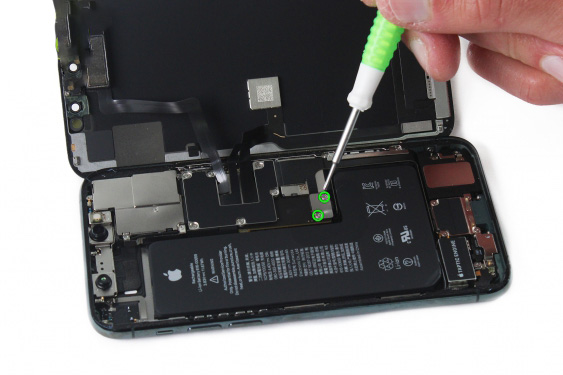

دو پیچ نگهدارنده براکت کانکتور باتری گوشی آیفون که در عکس با رنگ سبز نشان داده شده‌اند را با پیچ گوشتی مناسب باز کنید.
-
براکت روی کانکتور باتری را را از روی برد گوشی جدا کرده و در گوشه‌ای قرار دهید که گم نشود.
-
نکته: در حین باز و بسته کردن پیچ های نگهدارنده براکت های روی برد گوشی قشار و نیروی زیادی به آن ها وارد نکنید، چون این فشار و نیرو می‌تواند مستقیما به خود کانکتور و سوکت آن منتقل شود و به این قطعات آسیب برساند.
مرحله 8: آزاد کردن کانکتور باتری
-

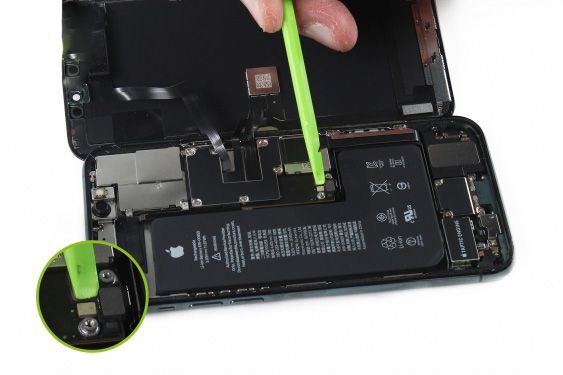

نوک اسپاول یا قاب باز کن را به آرامی در زیر کانکتور باتری گوشی فرو ببرید و آن را به سمت بالا هدایت کنید تا از روی سوکتش آزاد شود.
مرحله 9: جداسازی براکت کانکتور LCD گوشی آیفون
-

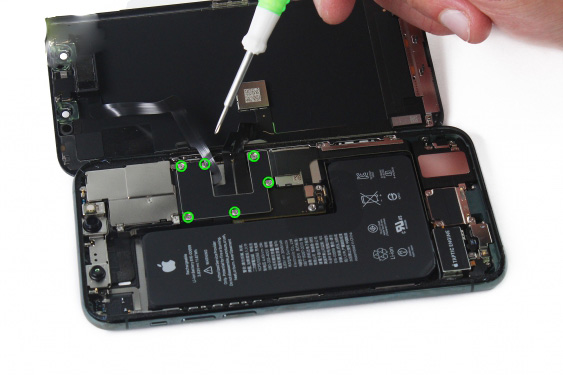

شش پیچی که در عکس اول با رنگ سبز نشان داده شده‌اند را با پیچ گوشتی مناسب از روی قاب پشت گوشی و برد آن جدا کنید. این شش پیچ براکت کانکتور های ال سی دی و سنسور های جلوی گوشی را مورد حفاظت قرار می‌دهد.
-
به یک پنس به آرامی براکت مذکور را از روی مادربرد جدا کرده و در گوشه امنی قرار دهید.
مرحله 10: ازاد کردن کانکتور های اسپیکر و سنسور های جلو
-

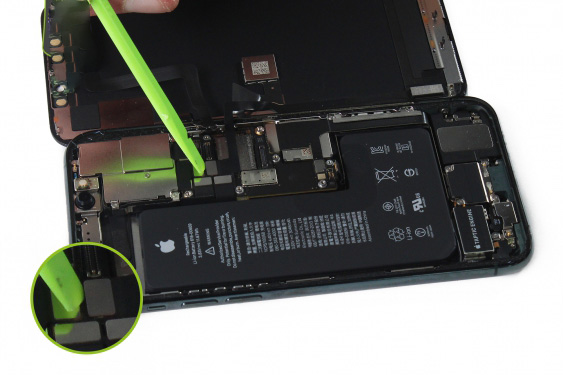

با نوک اسپاتول یا قاب باز کن کانکتور های اسپیکر و سنسور های جلوی گوشی آیفون را خیلی آرام از روی سوکتشان آزاد کنید.
مرحله 11: آزاد کردن کانکتور ال سی دی گوشی آیفون 11 پرو
-

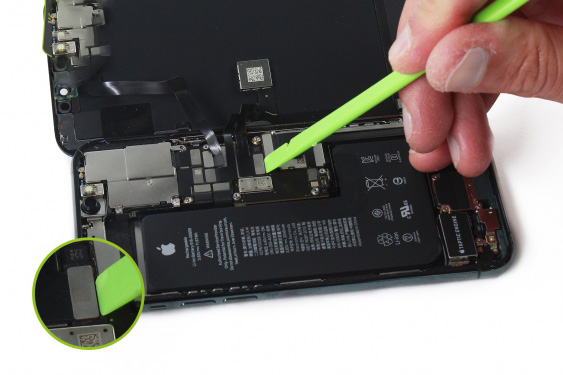

با نوک اسپال یا قاب باز کن کانکتور ال سی دی و تاچ گوشی آیفون و هر کانکتور دیگری که منجر شده پنل جلوی گوشی با قاب پشت آن در ارتباط باشد را آزاد نمایید.
مرحله 12: جدا کردن قاب پشت و پنل LCD
-

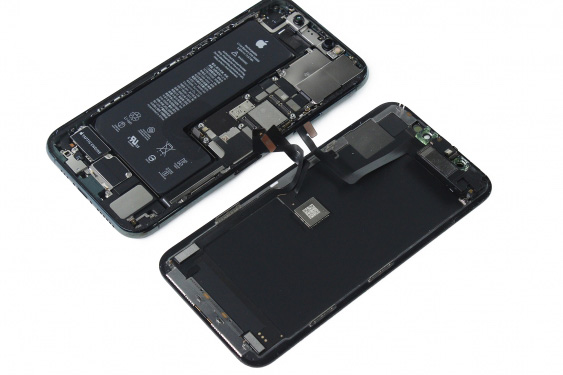

حالا می‌توانید پنل LCD را به طور کامل از قاب گوشی جدا کنید. قاب پشت گوشی آیفون را در گوشه امنی قرار دهید که آسیبی به آن وارد نشود و مابقی پروسه تعویض ال سی دی گوشی iPhone 11 Pro را روی پنل جلوی دستگاه دنبال نمایید.
-
برخی از پنل های ال سی دی ممکن است لساتیک های آب بندی را به همراه خود داشته باشند و برخی دیگر به طور پیش فرض از این لاستیک ها بهره‌مند نیستند. اگر می‌خواهید خاصیت ضد آب گوشی آیفون بعد از تعویض ال سی دی حفظ شود باید حتما لاستیک های آب بندی جدیدی را در لبه های قاب گوشی نصب نمایید، در غیر این صورت گوشی بعد از تعمیر ضد آب نخواهد بود. اگر در حال بستن گوشی هستید، این مرحله بهترین موقعیت برای نصب لاستیک های آب بندی جدید خواهد بود.
مرحله 13: آزاد کردن اسپیکر مکالمه
-

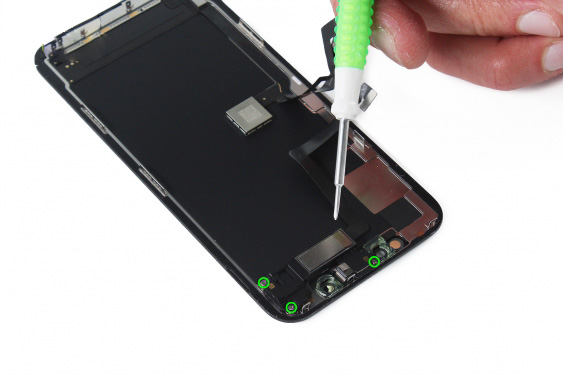

سه پیچی که در عکس اول با رنگ سبز نشان داده شده‌اند را با پیچ گوشتی مناسب از لبه فوقانی پنل ال سی دی گوشی iPhone 11 Pro باز کنید.
-

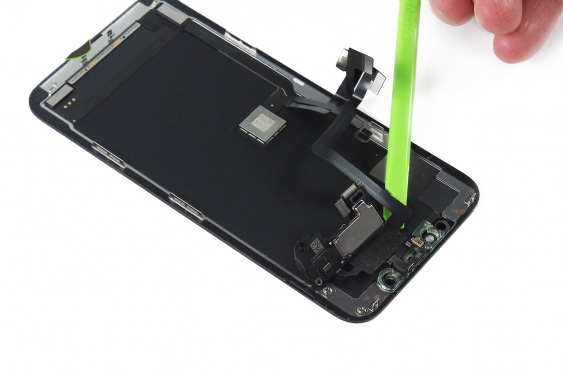

نوک قاب باز کن یا یک اسپاتول را از لبه فوقانی قاب پشت گوشی به زیر متعلقات اسپیکر مکالمه فرو ببرید و آن را به سمت بالا هدایت کنید تا کابل و خود اسپیکر مکالمه گوشی کمی از روی جایگاهش آزاد شود.
-
اسپیکر مکالمه را با اسپاتول 180 درجه برگردانید و تا مثل عکس های ضمیمه شده بر روی شیلد ال سی دی قرار گیرد.
مرحله 14: جداسازی کامل اسپیکر مکالمه و سنسور های جلو
-
نوک قاب باز کن یا اسپاتول را به آرامی از لبه فوقانی قاب پشت گوشی به زیر کابل و متعلقات اسپیکر مکالمه و سنسور های جلوی گوشی فرو ببرید و آن ها را به سمت بالا هدایت کنید تا از روی جایگاهشان آزاد شوند.
-

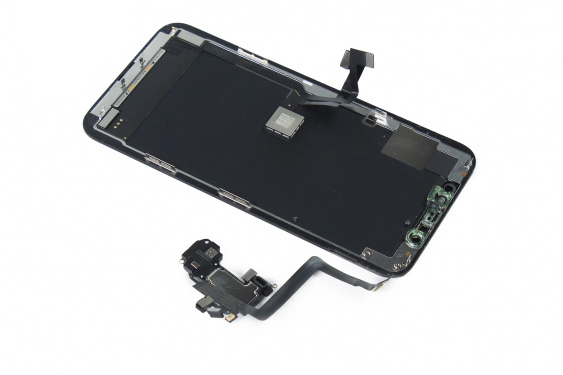

اسپیکر مکالمه و مجموعه سنسور های جلوی دستگاه را به طور کامل از پنل ال سی دی جدا کنید.
-
نکته: در حین انجام این مرحله مراقب باشید که به مجموعه سنسور های جلوی گوشی آیفون آسیبی وارد نشود چون این مجموعه متعلقات فیس آیدی (Face ID) را هم در بر می‌گیرد و در صورتی که این متعلقات آسیب ببینند با مشکلات عمده‌ای رو به رو خواهید شد.
مرحله 15: تعویض ال سی دی گوشی آیفون 11 پرو
-
می‌توانید تعویض ال سی دی گوشی آیفون 11 پرو را انجام دهید. برای انجام این کار لازم است اسپیکر مکالمه و متعلقات سنسور های جلوی دستگاه به پنل جدید منتقل گردد.
برای بستن گوشی باید تمام مراحلی که در این مقاله دیاگ همراه شرح دادیم را به ترتیب از انتها به ابتدا انجام دهید.
