آموزش تعویض اسپیکر مکالمه گوشی آیفون XS اپل

دیاگ همراه در این بخش از سلسله قسمت های تعمیرات گوشی آیفون به بررسی نکاتی در خصوص تعویض موتور ویبره گوشی آیفون XS اپل می پردازد. اسپیکر یا بلندگوی مکالمه گوشی آیفون ایکس اس اپل (Apple iPhone XS) یک اسپیکر نسبتا کوچک است که در لبه فوقانی پنل جلوی آن نصب شده و فلت آن شامل سنسورهای جلوی گوشی هم می‌شود. بنابراین با تعویض بلندگوی مکالمه گوشی iPhone XS اپل به طور خودکار سنسورهای جلوی گوشی شامل سنسور نور، سنسور مجاورت، فلاد ایمولیتور و یک عدد میکروفون هم تعویض خواهند شد و خوشبختانه تعویض اسپیکر مکالمه گوشی آیفون XS کار سختی نیست و تقریبا ظرف مدت زمانی در حدود 60 الی 120 دقیقه قابل انجام خواهد بود. در ادامه این مطلب در وبسایت دیاگ همراه به آموزش تصویری و مرحله به مرحله نحوه تعویض بلندگوی مکالمه گوشی iPhone XS اپل می‌پردازیم. اگر می‌خواهید شخصا این تعمیر را انجام دهید، برای تهیه ابزارهای مورد نیازتان و همچنین فلت اسپیکر مکالمه اورجینال آیفون XS می‌توانید با ما در ارتباط باشید.

فراموش نکنید همواره می‌توانید با ثبت سفارش تعمیرات گوشی موبایل در سایت دیاگ همراه، انجام هر تعمیری که مورد نیازتان است را به کارشناسان مجرب این مرکز واگذار کنید و از یک تعمیر سریع، مطمئن و مقرون به صرفه لذت ببرید.



قطعات و ابزار مورد نیاز برای تعویض اسپیکر مکالمه گوشی آیفون XS اپل:



مرحله 1: باز کردن پیچ های لبه زیرین قاب گوشی iPhone XS

• نکته: باتری های لیتیوم یونی در صورتی که شارژ بیشتری داشته باشید حساسیت بیشتری هم در قبال ضربه، فشار و دیگر عوامل خارجی نشان می‌دهند. بنابراین برای جلوگیری از بروز هرگونه مشکل و حادهثه توصیه داریم قبل از شروع پروسه تعویض بلندگوی مکالمه گوشی iPhone XS شارژ باتری آن را کاملا خالی کنید یا به کمتر از 25 درصد برسانید.

• گوشی آیفون XS تعمیری را خاموش کنید.

• دو پیچ 6.9 میلیمتری لبه زیرین قاب آن را با پیچ گوشتی مناسب باز کنید.

مرحله 2: اعمال گرما به لبه زیرین قاب گوشی آیفون XS

• نکته: در لبه های قاب گوشی آیفون XS لاستیک های آب بندی بکار رفته‌اند که خاصیت چسبندگی بالایی دارند و منجر به کیپ شدن دو پنل جلو و قاب پشت دستگاه می‌شوند. با اعمال گرما به لبه های قاب آیفون می‌توان خاصیت چسبدگی این لاستیک ها را تضعیف کرد. اگر از گرما برای تضعیف خاصیت چسبندگی این لاستیک ها استفاده نکنید، باز کردن قاب آیفون بسیار دشوار می‌شود

• با سشوار، آی‌اوپنر (iOpener) یا هیتر به لبه زیرین قاب آیفون گرمای با شدت متوسطی اعمال کنید. اعمال گرما را برای مدت زمان 1 دقیقه ادامه دهید.

• نکته: برای شل کردن لبه قاب گوشی iPhone XS می‌توانید از قاب کش (iSclack) یا ساکشن کاپ استفاده کنید. استفاده از قاب کش برای انجام این کار نتیجه بهتری را به همراه خواهد داشت و پروسه تعمیر را ساده تر می‌کند. اگر به قاب کش دسترسی دارید طبق توضیحات مراحل 3 و 4 پیش بروید و اگر به این ابزار دسترسی ندارید، آموزش تعویض بلندگوی مکالمه گوشی iPhone XS را از مرحله 5 دنبال کنید.

مرحله 3 (در صورت داشتن قاب کش): قرار دادن گوشی آیفون در قاب کش

• نکته: اگر به قاب کش دسترسی دارید، طبق توضیحات مراحل 3 و 4 پیش بروید و سپس پروسه تعمیر را از مرحله 7 دنبال کنید.

• لبه زیرین گوشی آیفون XS را داخل قاب کش قرار دهید. دقت کنید که ال سی دی آیفون رو به سمت بالا قرار داشته باشد.

• دستگیره قاب کش را باز کنید تا کاپ های مکنده آن روی قاب پشت و ال سی دی آیفون بچسبند.

• نکته: مطمئن شوید که کاپ های مکنده قاب کش محکم روی ال سی دی و قاب پشت آیفون چسبیده باشند.

مرحله 4 (در صورت داشتن قاب کش): ایجاد شکاف در لبه زیرین قاب گوشی آیفون

• آیفون تعمیری را به صورت ساف و افقی نگه دارید و دستگیره قاب کش را با اعمال نیروی فشاری به هم نزدیک کنید. شدت نیروی فشاری را تا جایی افزایش دهید که شکاف باریکی در لبه زیرین قاب گوشی iPhone XS تعمیری به وجود آید.

• نکته: به محض اینکه شکاف باریکی در لبه زیرین قاب آیفون ایجاد شد، اعمال نیروی فشاری به دستگیر قاب کش را در همان حالت ثابت نگه دارید و افزایش یا کاهش ندهید.

• یک پیک را به درون شکافی که روی لبه زیرین قاب گوشی iPhone XS به وجود آمده فرو ببرید.

• آیفون را از قاب کش خارج کنید و روی لبه زیرین ال سی دی آن یک ساکشن کاپ نصب نمایید.

• نکته: مراحل 5 و 6 را رد کرده و پروسه تعویض بلندگوی مکالمه گوشی iPhone XS را از مرحله 7 ادامه دهید.

مرحله 5 (در صورت نداشتن قاب کش): نصب ساکشن کاپ

• نکته: اگر به قاب کش دسترسی ندارید ملزم به استفاده از ساکشن کاپ خواهید بود. بکارگیری ساکشن کاپ برای شل کردن لبه قاب آیفون کمی دشوار است و نیاز به دقت و صبر بیشتری دارد.

• ساکشن کاپ را روی لبه زیرین LCD گوشی آیفون ایکس اس تعمیری نصب کنید.

مرحله 6 (در صورت نداشتن قاب کش): ایجاد شکاف در لبه زیرین قاب گوشی آیفون

• آیفون را روی میز کارتان قرار دهید و لبه زیرین قاب پشت آن را با انگشت یا قاب باز کن روی میز کار فشار دهید.

• گیره ساکشن کاپ را بگیرید و به آرامی آن را به سمت بالا بکشید. سعی کنید تمرکز نیروی کششی روی لبه زیرین قاب آیفون معطوف باشد. به تدریج شدت این نیروی کششی را افزایش دهید تا شکاف باریکی در لبه زیرین قاب آیفون به وجود آید.

• نوک یک پیک را به داخل این شکاف فرو برده و اجازه دهید در همان قسمت باقی بماند.

• ساکشن کاپ را از روی ال سی دی آیفون جدا کنید.

• نکته: ایجاد شکاف در لبه زیرین قاب گوشی iPhone XS با استفاده از ساکشن کاپ ممکن است کمی دشوار باشد. دقت کنید که دست مخالف شما که وظیفه ثابت نگه داشتن قاب پشت گوشی روی میز کار را دارد نقش بسیار مهمی در انجام موفقیت آمیز این مرحله ایفاء می‌کند.

• نکته: در حین کشیدن ساکشن کاپ مراقب باشید که به ال سی دی گوشی iPhone XS تعمیری نیروی فشاری و خمشی زیادی وارد نشود.

مرحله 7: از بین بردن لاستیک های لبه زیرین و چپ قاب گوشی iPhone XS

• پیک را در لبه زیرین قاب گوشی iPhone XS تعمیری حرکت دهید تا لاستیک های آب بندی این بخش از قاب گوشی کاملا از بین بروند.

• پیک را به لبه سمت چپ قاب آیفون منتقل کرده و ضمن حرکت دادن آن به صورت رفت و برگشت، لاستیک های آب بندی این بخش از قاب دستگاه را هم کاملا از بین ببرید.

• نکته: به هیچ عنوان نوک پیک را بیش از حد در داخل قاب آیفون فرو نبرید چون ممکن است به قطعات سخت افزاری دستگاه آسیب برساند.

مرحله 8: از بین بردن لاستیک های لبه سمت راست قاب گوشی iPhone XS

• نوک پیک را به لبه زیرین قاب آیفون منتقل کرده و این بار از این قسمت به لبه سمت راست آن منتقل کنید.

• با حرکت دادن رفت و برگشت پیک، لاستیک های آب بندی لبه سمت راست قاب گوشی آیفون XS را هم کاملا از بین ببرید.

• نکته: اکیدا از فرو بردن بیش از اندازه نوک پیک در داخل قاب آیفون دوری کنید.

مرحله 9: از بین بردن لاستیک های لبه فوقانی قاب گوشی iPhone XS

• پیک را به لبه فوقانی قاب آیفون هدایت کرده و لاستیک های آب بندی این بخش را هم از بین ببرید.

• نکته: در حین انجام این مرحله دقت کنید که نوک پیک بیش از حد به داخل قاب آیفون فرو برده نشود، چون ممکن است به مجموعه سنسور های جلو و فیس آیدی (Face ID) آیفون آسیب برساند. بنابراین پروسه تعویض بلندگوی مکالمه گوشی iPhone XS را با دقت و حوصله دنبال کنید.

مرحله 10: جداسازی ساکشن کاپ

• ساکشن کاپ را از روی ال سی دی آیفون XS جدا کنید.

مرحله 11: باز کردن کتابی شکل قاب گوشی iPhone XS

• در همان حالتی که آیفون ایکس اس تعمیری روی میز کارتان قرار گرفته، لبه سمت چپ پنل جلوی آن را به صورت کتابی از روی قاب پشت دستگاه بلند کنید. پنل جلوی آیفون را 90 درجه باز کنید و سپس یک جعبه یا جسم مناسب را پشت ال سی دی آن قرار دهید تا حالتی شبیه به عکس سوم به وجود آید.

• نکته: در حین انجام این مرحله مراقب باشید که به کانکتور ها و سیم های لبه سمت راست قاب آیفون XS آسیبی وارد نشود. دو پنل جلو و قاب پشت گوشی هنوز با کانکتورها و سیم های ظریفیت به هم متصل هستند.

مرحله 12: باز کردن پیچ های براکت کانکتور باتری و سنسورهای جلو

• سه پیچ 1.1 میلیمتری که در عکس با رنگ قرمز مشخص شده‌اند را باز کنید.

• پیچ 1.3 میلیمتری که در عکس با رنگ نارنجی مشخص شده را باز کنید.

• پیچ 3.7 میلیمتری که در عکس با رنگ زرد مشخص شده را باز کنید.

مرحله 13: جداسازی براکت کانکتور باتری و سنسورهای جلو

• به آرامی براکت روی کانکتور باتری آیفون XS تعمیری را از روی قاب پشت آن جدا کنید.

مرحله 14: آزاد کردن کانکتور باتری گوشی آیفون XS

• نوک اسپاتول سر گرد را زیر کانکتور باتری گوشی iPhone XS قرار دهید و خیلی آرام آن را به سمت بالا هدایت کنید تا از روی سوکتش آزاد شود.

• نکته: در اطراف برخی از کانکتور های روی برد گوشی iPhone XS لاستیک های سیلیکونی قرار دارد که برای محافظت از کانکتور ها و برد آیفون تعبیه شده‌اند. زمانی که در حال باز و بسته کردن کانکتورهای روی مادربرد گوشی آیفون XS هستید، مراقب باشید که به این لاستیک های سیلیکونی آسیبی وارد نشود.

مرحله 15: آزاد کردن کانکتور سنسور های جلو

• با اسپاتول سرگرد کانکتور سنسور های جلوی آیفون XS تعمیری را از روی سوکتش آزاد کنید.

مرحله 16: آزاد کردن کانکتور ال سی دی گوشی iPhone XS

• کانکتور ال سی دی آیفون XS را هم با اسپاتول سرگرد از روی سوکتش آزاد کنید.

• نکته (مخصوص بستن گوشی): بعد از تعویض بلندگوی مکالمه گوشی iPhone XS و زمانی که نوبت به جا زدن کانکتور LCD گوشی می‌رسد به وسط آن نیروی فشاری اعمال نکنید. برای جا زدن این کانکتور باید آن را روی سوکتش قرار داده و سپس به یک سمت آن نیروی فشاری وارد نمایید و سپس همین کار را برای سر دیگر کانکتور هم تکرار کنید.

مرحله 17: آزاد کردن کانکتور تاچ گوشی iPhone XS

• کانکتور تاچ گوشی آیفون XS تعمیری را با نوک اسپاتول سرگرد از روی سوکتش آزاد کنید.

مرحله 18: آزاد کردن کامل سیم سنسورهای جلو

• سیم سنسور های جلوی آیفون را با نوک پنس بگیرید و به سمت بالا بکشید تا کاملا از قاب پشت گوشی جدا شده و از مسیر جداسازی قاب پشت و پنل جلوی آیفون کنار برود.

• سیم سنسور های جلوی آیفون را با نوک پنس بگیرید و به سمت بالا بکشید تا کاملا از قاب پشت گوشی جدا شده و از مسیر جداسازی قاب پشت و پنل جلوی آیفون کنار برود.

مرحله 19: جداسازی کامل پنل جلو و قاب پشت گوشی iPhone XS

• پنل جلوی و قاب پشت گوشی آیفون XS تعمیری را به طور کامل از هم جدا کنید.

• از آنجایی که اسپیکر مکالمه و سنسور های جلوی گوشی iPhone XS روی لبه فوقانی پنل جلوی آن نصب هستند، بنابراین دیگر با قاب پشت گوشی کاری ندارید و می‌توانید آن را در گوشه امنی قرار دهید.

• نکته (مخصوص بستن گوشی): در حالت عادی بعد از تعویض بلندگوی مکالمه گوشی iPhone XS یا انجام هر تعمیر سخت افزاری دیگر بر روی این گوشی خاصیت ضد آب آن از بین می‌رود. برای جلوگیری از بروز این مشکل می‌توانید در این مرحله توقفی داشته باشید و لاستیک های آب بندی جدیدی را روی لبه های قاب آیفون نصب نمایید.

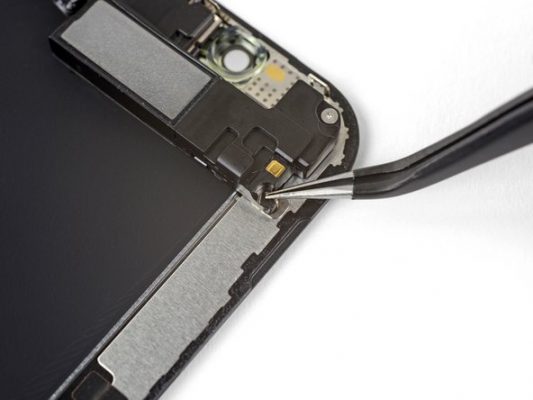

مرحله 20: برداشتن کاور روی پیچ گوشه بلندگوی مکالمه گوشی iPhone XS

• کاور روی گوشه پنل جلوی آیفون XS و اسپیکر مکالمه آن را با پنس از روی این بخش بردارید.

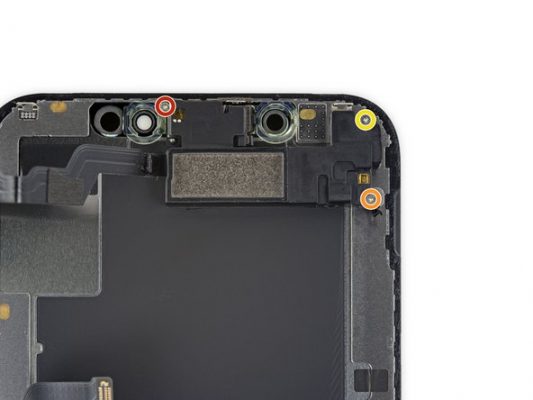

مرحله 21: باز کردن پیچ های نگهدارنده اسپیکر مکالمه

• پیچ 1.3 میلیمتری که در عکس با رنگ قرمز مشخص شده را باز کنید.

• پیچ 1.4 میلیمتری که در عکس با رنگ نارنجی مشخص شده را باز کنید.

• پیچ 1.9 میلیمتری که در عکس با رنگ زرد مشخص شده را باز کنید.

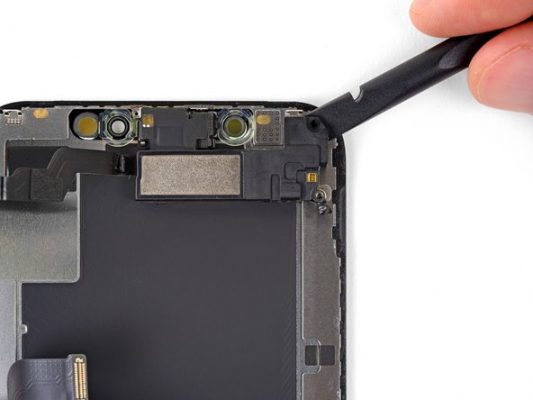

مرحله 22: برگرداندن اسپیکر مکالمه گوشی iPhone XS

• نوک اسپاتول سر صاف را از گوشه پنل جلوی آیفون به زیر اسپیکر مکالمه آن فرو ببرید و آن را 180 درجه برگدانید تا حالتی مثل عکس دوم به وجود آید.

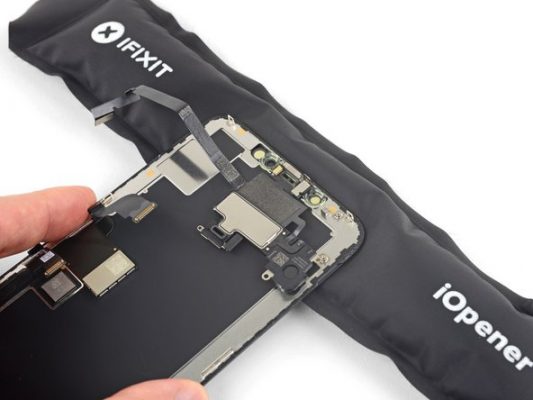

مرحله 23: اعمال گرما به لبه فوقانی قاب آیفون

• با سشوار، ای‌اوپنر یا هیتر برای مدت زمان 1 دقیقه به لبه فوقانی پنل جلوی iPhone XS و جایی که اسپیکر مکالمه دستگاه در آن بخش نصب شده گرمای متوسطی اعمال کنید.

مرحله 24: آزاد کردن بخش اصلی سیم و فلت بلندگوی مکالمه

• نوک ک پیک را زیر فلت و سیم اسپیکر مکالمه آیفون XS تعمیری فرو ببرید و آن را مثل عکس به سمت جلو حرکت دهید تا سم بلندگوی مکالمه آیفون کاملا آزاد شود و نوک پیک به زیر میکروفون طلایی رنگ لبه فوقانی پنل جلوی گوشی برسد.

مرحله 25: آزاد کردن سنسور مجاورت و نور

• بلندگوی مکالمه iPhone XS را با دست گرفته و به آرامی به سمت بالا بکشی.

• با دست یگرتان پیک را کاملا به زیر سنسور مجاورت و نور آیفون قرو ببرید و آن را به سمت بالا هول دهید تا سنسورهای نام برده شده از روی جایگاهشان آزاد شوند.

مرحله 26: جداسازی سنسور نور

• با نوک پنس سنسور نور آیفون XS تعمیری را بگیرید و آن را به سمت بالا بکشید تا از روی جایگاهش آزاد شود.

• نکته: در زیر سنسور نور یک دیفیوزر نصب است که باید به همراه سنسور جدا شود. اگر سنسور نور از جایگاهش جدا شد و دیفیوزر در آن باقی ماند باید طبق توضیحات مرحله 27 دیفیوزر را از جایگاهش خارج نمایید.

مرحله 27 (در صورت نیاز): جداسازی مستقل دیفیوزر

• نکته: در برخی موقع احتمال دارد زمانیکه سنسور نور آیفون را از جایگاهش جدا می‌کنید، دیفیوزر آن خارج نشود. در این شرایط باید این مرحله را انجام دهید و دیفیوزر را از جایگاهش خارج کنید. اگر مطمئن هستید دیفیوزر همراه با سنسور نور آیفون از جایگاهش خارج شده، نیازی به انجام این مرحله ندارید.

• با سشوار گرمای بسیار ملایم و کمی به دیفیوزر و محل نصب آن وارد کنید.

• با یک جسم تیز دیفیوزر را از لبه فوقانی پنل جلوی آیفون خارج نمایید.

• دیفیوزر را با پنس گرفته و به طور کامل از جایگاهش جدا کنید.

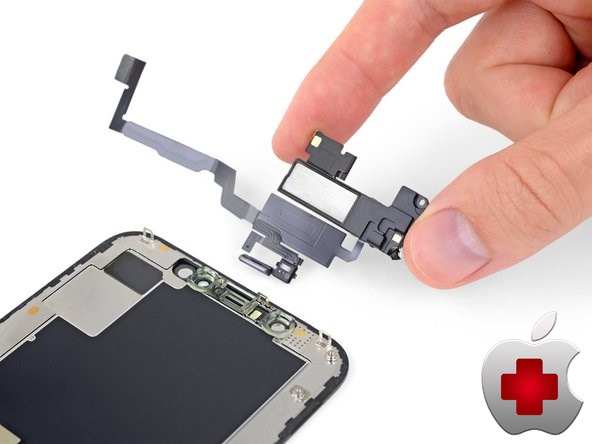

مرحله 28: تعویض بلندگوی مکالمه گوشی iPhone XS اپل

• می‌توانید تعویض بلندگوی مکالمه گوشی iPhone XS اپل را انجام دهید.





برای بستن گوشی لازم است تمام مراحلی که در این مقاله دیاگ همراه شرح دادیم را به ترتیب از انتها به ابتدا طی کرده و به صورت معکوس انجام دهید.
