آموزش تعویض ویبراتور یا موتور ویبره گوشی آیفون 7 پلاس اپل

دیاگ همراه در این بخش از سلسله قسمت های تعمیرات گوشی آیفون به بررسی نکاتی در خصوص تعویض ویبراتور یا موتور ویبره گوشی آیفون 7 پلاس اپل می پردازد. اگر گوشی آیفون 7 پلاس در ارائه هشدارهای لرزشی یا اصطلاحا ویبره دچار مشکل شده، احتمالا با تعویض ویبراتور (موتور ویبره) مشکل برطرف می‌شود. خوشبختانه تعویض ویبراتور گوشی آیفون 7 پلاس چندان دشوار نیست و شما با صرف زمانی در حدودی 30 دقیقه قادر به انجام این کار خواهید بود. فراموش نکنید که برای باز کردن گوشی آیفون 7 پلاس باید لاستیک آب بندی لبه های آن را از بین ببرید که این کار منجر به از دست رفتن خاصیت ضد آب گوشی می‌شود. برای اینکه بعد از تعویض ویبراتور گوشی آیفون 7 پلاس و انجام تعمیرات لازم روی گوشی، بار دیگر خاصیت ضد آب آن احیاء شود باید یک لاستیک آب بندی جدید را هم در گوشی آیفون مورد نظر وصل کنید. در ادامه این مطلب در وبسایت دیاگ همراه می‌خواهیم به آموزش مرحله به مرحله و تصویری نحوه تعویض ویبراتور یا موتور ویبره گوشی آیفون ۷ پلاس بپردازیم.



چنانچه در رابطه با هر یک از مراحل شرح داده شده مشکلی به وجود آمد یا سوالی داشتید، می‌توانید با مراجعه به صفحه ثبت سفارش آنلاین تعمیرات گوشی موبایل در شرکت دیاگ همراه، از آن ها راهنمایی دقیق تری بخواهید یا سفارش تعمیر و تعویض ویبراتور یا موتور ویبره گوشی آیفون 7 پلاس اپل خود را به ثبت برسانید و انجام تعمیرات را به کارشناسان خبره این مرکز واگذار کنید و در کوتاه ترین زمان ممکن، گوشی تعمیر شده خود را درب منزل تحویل بگیرید.



قطعات اصلی مورد نیاز برای تعویض ویبراتور یا موتور ویبره گوشی آیفون 7 پلاس اپل:



مرحله 1: باز کردن پیچ های لبه زیرین آیفون

• نکته: قبل از شروع پروسه تعویض ویبراتور (موتور ویبره) آیفون 7 پلاس، شارژ باتری گوشی را به کمتر از 25 درصد برسانید. این امر سبب می‌شود تا احتمال انفجار و آتش گرفتن باتری در اثر ضربه و خمیدگی در حین تعمیر گوشی کاهش پیدا کند.

• آیفون 7 پلاس تعمیری را خاموش کنید.

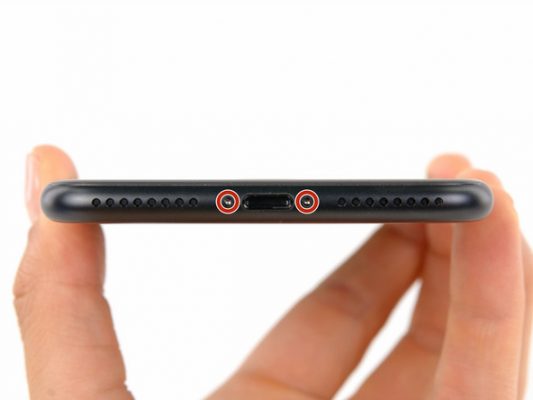

• دو پیچ 3.4 میلیمتری لبه زیرین گوشی را با پیچ گوشتی پنج سوء P2 باز کنید.

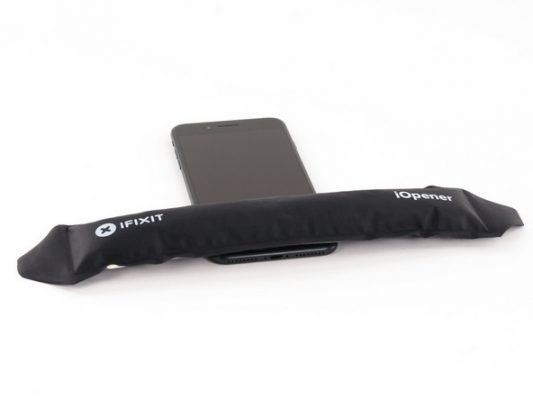

مرحله 2: گرما دادن به لبه زیرین آیفون

• با استفاده از سشوار یا iOpener برای مدت زمان 1 دقیقه به لبه زیرین آیفون گرمای ملایم وارد کنید تا خاصیت چسبندگی لاستیک آب بندی لبه این بخش از بدنه گوشی تضعیف شود و راحت تر بتوانید قاب گوشی را از این قسمت باز کنید.

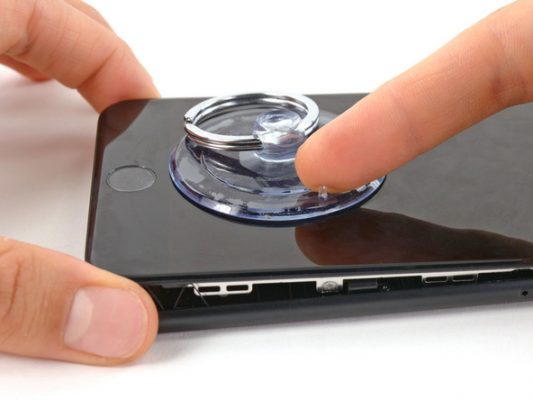

مرحله 3: نصب ساکشن کاپ

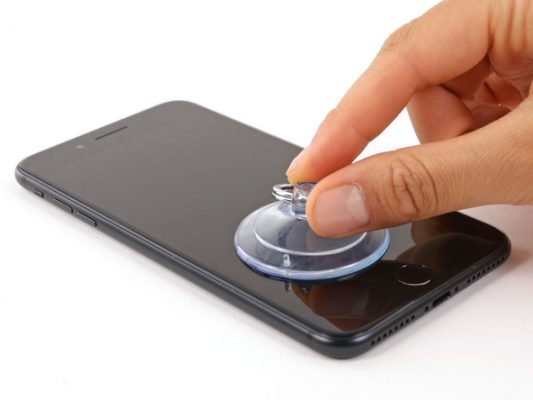

• ساکشن کاپ را به گونه‌ای روی صفحه نمایش آیفون 7 پلاس تعمیری وصل کنید که بیشتر نزدیک به لبه زیرین گوشی باشد.

• نکته: لبه ساکشن کاپ نباید به هیچ عنوان روی دکمه هوم (تاچ آیدی) آیفون تعمیری قرار گیرد.

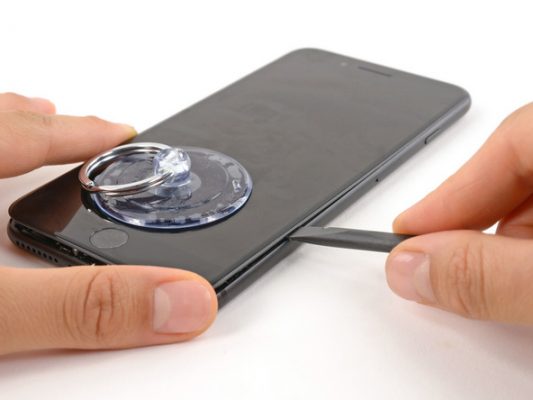

مرحله 4: باز کردن قاب لبه زیرین آیفون

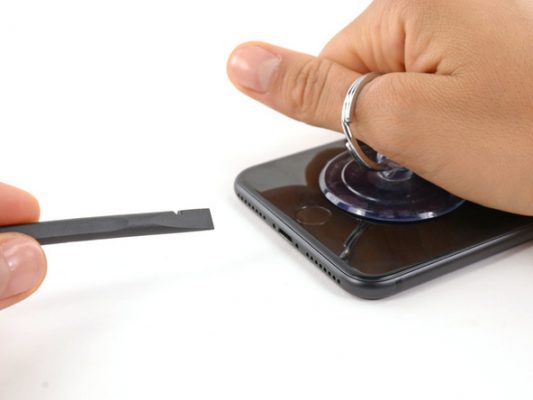

• آیفون 7 پلاس تعمیری را روی میز کار قرار دهید و ساکشن کاپ را با تمرکز نیرو روی لبه زیرین به سمت بالا بکشید. با توجه به اینکه قبلا به لبه زیرین گوشی گرما داده بودید و لاستیک آب بندی این بخش را ضعیف کرده بودید، شکاف بسیار ریزی در بین پنل رو و پشت گوشی در لبه زیرین ایجاد می‌شود. به محض مشاهده این شکاف نوک اسپاتول را به درون آن فرو کنید.

• نکته: اگر با کشیدن ساکشن کاپ نتوانستید شکافی در لبه زیرین آیفون 7 پلاس تعمیری ایجاد کنید، از اعمال نیروی بیش از اندازه صرف نظر کرده و بار دیگر با تکرار مرحله 2 به لبه زیرین گوشی گرما بدهید و سپس مجددا تلاش نموده و مرحله 4 را تکرار کنید.

• بعد از وارد کردن نوک اسپاتول در شکاف لبه زیرین آیفون 7 پلاس، به آرامی آن را در راستای عرضی گوشی حرکت دهید تا لاستیک آب بندی این بخش از بدنه گوشی از بین برود. برای ساده تر شدن کار می‌توانید به طور همزمان ساکشن کاپ را هم به سمت بالا بکشید. در نهایت مثل عکس آخر ضمیمه شده، نوک اسپاتول را در وسط لبه زیرین آیفون قرار دهید و 90 درجه بچرخانید تا قاب گوشی در لبه زیرین باز شود.

• نکته: دقت کنید که نوک اسپاتول به هیچ عنوان نباید بیش از اندازه در لبه های گوشی وارد شود. همچنین تا حد امکان از بالا و پایین کردن نوک اسپاتول در شکاف لبه های آیفون 7 پلاس خودداری کنید.

مرحله 5: باز کردن قاب لبه سمت چپ آیفون

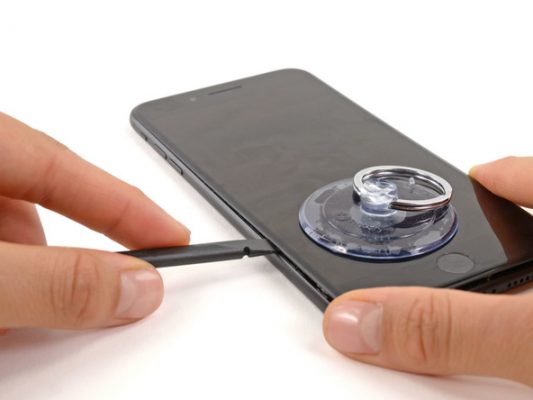

• نوک اسپاتول را بخوابانید و از لبه زیرین به سمت لبه چپ آیفون 7 پلاس تعمیری هول دهید. سعی کنید با حرکت دادن افقی اسپاتول، لاستیک آب بندی این بخش از بدنه گوشی را هم از بین ببرید. برای ساده تر شدن کار می‌توانید به آرامی ساکشن کاپ را هم با تمرکز نیرو روی لبه سمت چپ بکشید. حرکت رفت و برگشتی اسپاتول در لبه سمت چپ آیفون را تا جایی ادامه دهید که احساس کنید لاستیک آب بندی این قسمت از بدنه گوشی کاملا از بین رفته است.

• نکته: به هیچ عنوان نوک اسپاتول را بیش از اندازه در شکاف لبه سمت چپ آیفون 7 پلاس رو نکرده و آن را بالا و پایین نکنید. این کار ممکن است به قطعات سخت افزاری داخل آیفون آسیب بزند.

مرحله 6: باز کردن قاب لبه سمت راست آیفون

• حالا نوبت به شکل کردن لبه سمت راست آیفون 7 پلاس تعمیری می‌رسد. بدین منظور نوک اسپاتول را از لبه سمت چپ به لبه زیرین و سپس لبه راست هول دهید. حالا مثل مرحله قبل سعی کنید لاستیک آب بندی لبه سمت راست آیفون را هم از بین ببرید. در پایان این مرحله باید سه لبه راست، چپ و زیرین آیفون 7 پلاس کاملا آماده باز شدن باشند.

• نکته: مثل دو مرحله قبل از بالا و پایین کردن نوک اسپاتول و فرو کردن بیش از حد آن در شکاف لبه سمت راست گوشی خودداری کنید.

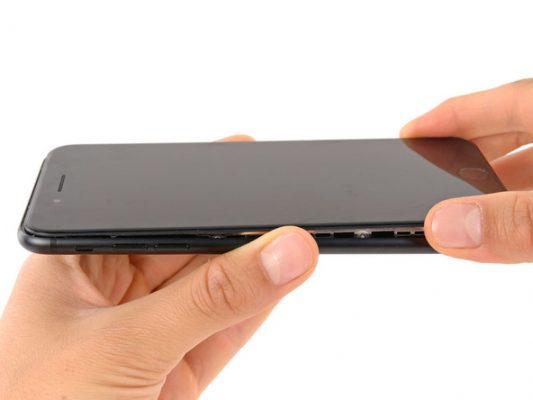

مرحله 7: تست کیفیت شل شدن سه لبه آیفون

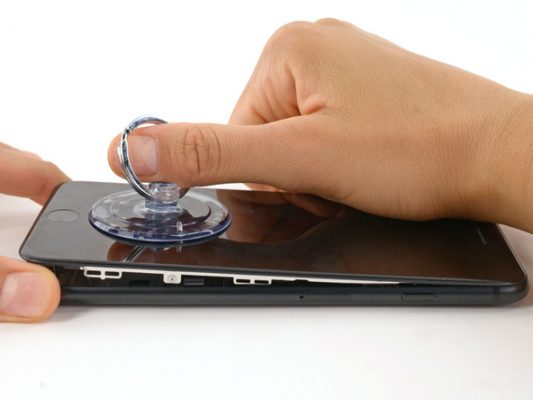

• در این مرحله کیفیت شل شدن سه لبه راست، چپ و زیر آیفون 7 پلاس تعمیری را تست کنید و اگر نقصی وجود دارد آن را برطرف سازید. برای انجام این کار آیفون را روی میز کارتان قرار دهید و ساکشن کاپ را ضمن تمرکز نیرو روی لبه زیرین به آرامی به سمت بالا بکشید تا نهایتا پنل روی گوشی نسبت به پنل زیر آن زاویه 30 درجه‌ای پیدا کند. در این شرایط سه لبه راست، چپ و زیرین آیفون 7 پلاس نباید مقاومتی برای باز شدن نشان دهند. اگر بخش هایی از این سه قسمت از خود مقاومت نشان دادند، بدان معناست که لاستیک آب بندی آن بخش خوب از بین نرفته است. بنابراین با نوک اسپاتول یا پیک، لاستیک آب بندی آن بخش را از بین ببرید.

• نکته: به هیچ وجه در این مرحله نیروی زیادی به ساکشن کاپ وارد نکنید و از بلند کردن بیش از حد پنل روی آیفون 7 پلاس تعمیری خودداری کنید.

مرحله 8: برداشتن ساکشن کاپ

• ساکشن کاپ را از روی صفحه نمایش آیفون 7 پلاس تعمیری باز کنید.

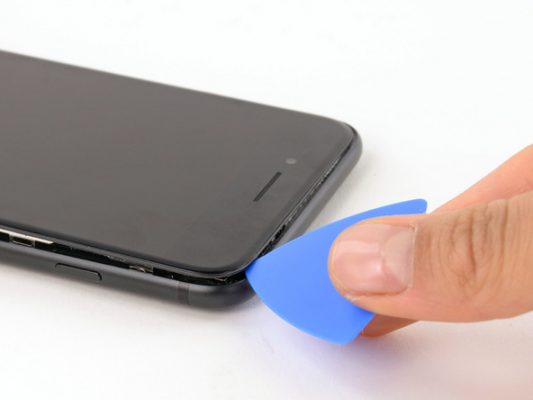

مرحله 9: باز کردن قاب لبه فوقانی آیفون

• با استفاده از پیک لاستیک آب بندی لبه فوقانی آیفون 7 پلاس تعمیری را هم از بین ببرید تا قاب گوشی در لبه فوقانی هم باز شود.

مرحله 10: جداسازی کتابی پنل رو و پشت آیفون

• آیفون 7 پلاس تعمیری را روی میز کار قرار دهید و پنل روی آن را با دست از لب سمت چپ به سمت لبه راست (به صورت کتابی) باز کنید.

• نکته: به هیچ وجه در این مرحله سعی نکنید که دو پنل رو و زیر (پشت) آیفون 7 پلاس تعمیری را کاملا از هم جدا کنید. این دو پنل با کابل های شکننده‌ای به یکدیگر متصل هستند.

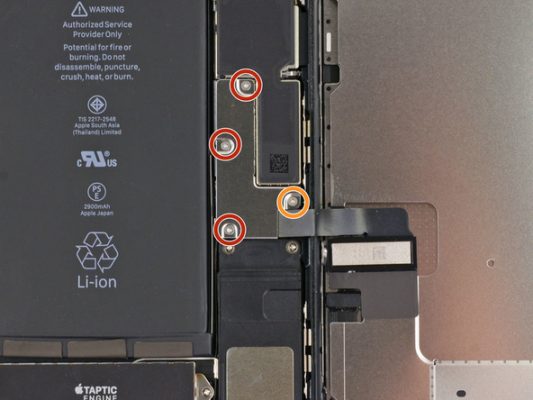

مرحله 11: باز کردن پیچ های براکت باتری و ال سی دی

• سه پیچ 1.2 میلیمتری که در عکس با رنگ قرمز نمایش داده شده‌اند را از روی پنل پشت آیفون 7 پلاس باز کنید.

• پیچ 2.6 میلیمتری که در عکس با رنگ نارنجی نمایش داده شده را از روی پنل پشت آیفون 7 پلاس باز کنید.

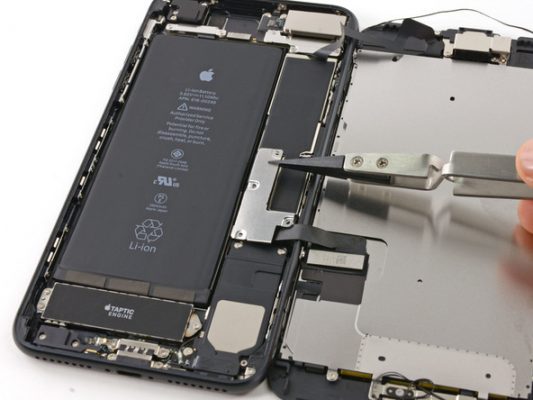

مرحله 12: برداشتن براکت کانکتور باتری و ال سی دی

• براکت روی کانکتورهای باتری و ال سی دی (LCD) را بردارید.

مرحله 13: جداسازی کانکتور باتری

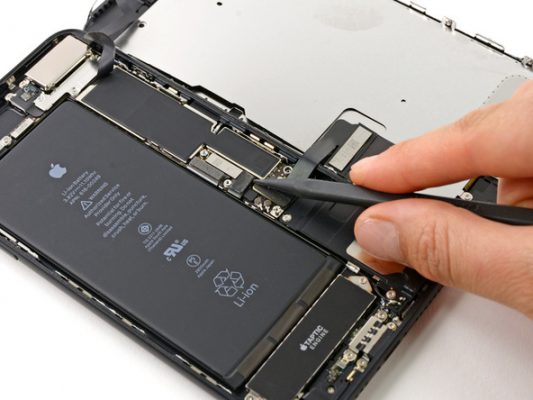

• نوک اسپاتول را زیر کانکتور باتری قرار دهید و ضمن اعمال نیرو به سمت بالا آن را از روی برد جدا کنید.

• نکته: بعد از تعویض ویبراتور آیفون 7 پلاس و انجام تعمیرات لازم روی گوشی، باید تمام کانکتورهای آیفون را بار دیگر روی برد وصل کنید. به منظور وصل کردن کانکتورهای آیفون به وسط آن ها فشار وارد نکنید، چرا که این کار ممکن است منجر به شکستن و از بین رفتن کانکتور شود. برای وصل کردن کانکتورها، آن ها را روی محل نصب خود بر روی برد قرار داده و به یک سمت کانکتور فشار وارد کنید تا یک صدای تیک شنیده شود. سپس به سمت دیگر کانکتور هم فشار وارد نمایید تا صدای تیک دوم را هم بشنوید. به این صورت می‌توانید کانکتورهای آیفون 7 پلاس را بعد از تعمیر گوشی روی برد نصب کنید.

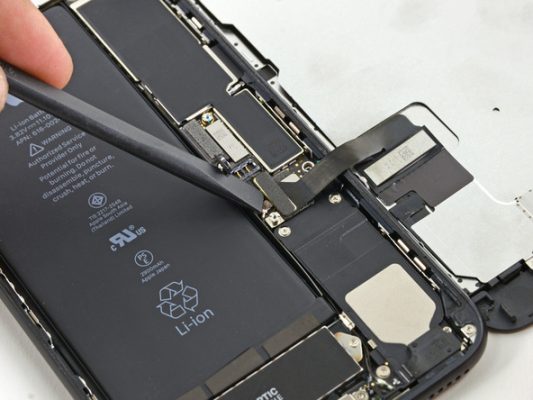

مرحله 14: جداسازی کانکتورهای ال سی دی

• دو کانکتور ال سی دی آیفون 7 پلاس که در عکس نمایش داده شده‌اند و درست در کنار کانکتور باتری گوشی قرار دارند را از روی برد جدا کنید.

مرحله 15: برداشتن براکت کانکتور سنسورهای جلو

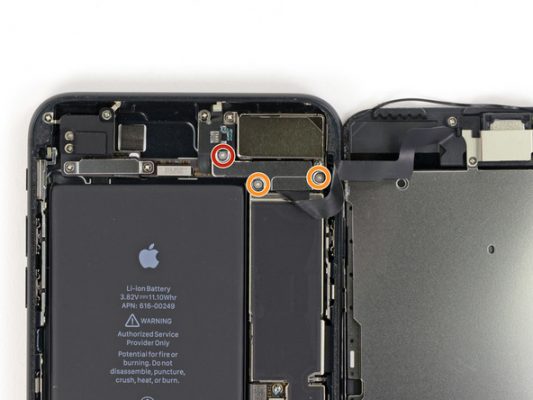

• دو پیچ 1 میلیمتری که در عکس با رنگ نارنجی نمایش داده شده‌اند را باز کنید. این کار را با استفاده از پیچ گوشتی سه سو Y000 انجام دهید.

• پیچ 1.3 میلیمتری که در عکس با رنگ قرمز نمایش داده شده را از روی پنل پشت آیفون 7 پلاس تعمیری باز کنید. این کار را هم با استفاده از پیچ گوشتی سه سو Y000 انجام دهید.

• براکت کانکتور بخش سنسور های جلوی آیفون 7 پلاس تعمیری را بردارید.

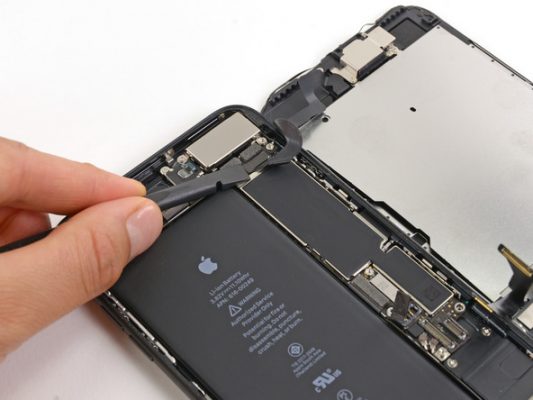

مرحله 16: جداسازی کانکتور بخش سنسورهای جلو

• با نوک اسپاتول کانکتور بخش سنسورهای جلوی آیفون 7 پلاس تعمیری را از روی برد جدا کنید.

مرحله 17: جداسازی کامل پنل رو و زیر آیفون

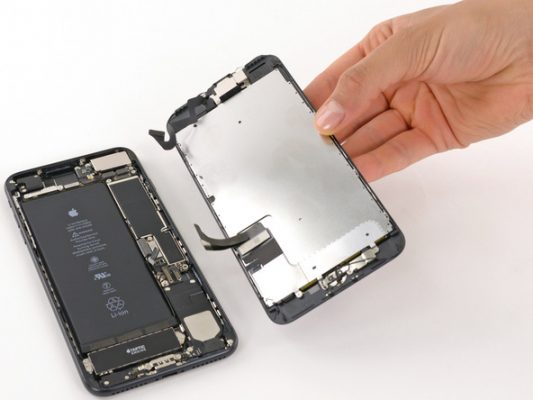

• پنل رو و زیر آیفون را کاملا از هم جدا کنید. برای تعویض موتور ویبره آیفون 7 پلاس سایر مراحل کار بر روی پنل پشت یا زیر آیفون انجام می‌شود. بنابراین با پنل روی آن کاری نداریم.

• (مخصوص مرحله بستن گوشی): اگر تعویض ویبراتور آیفون 7 پلاس را انجام داده‌اید و در حال بستن گوشی هستید، بهتر است در همین مرحله توقفی داشته باشید و لاستیک آب بندی جدیدی را در آیفون 7 پلاس نصب کنید تا خاصیت ضد آب آن احیاء شود.

مرحله 18: باز کردن پیچ های دریچه هوا (بارومتریک ونت)

• دو پیچ 2.9 میلیمتری و 2.1 میلیمتری نگهدارنده دریچه هوای آیفون 7 پلاس که به ترتیب در عکس با رنگ های قرمز و نارنجی نشان داده شده‌اند را باز کنید.

مرحله 19: شل کردن دریچه هوا (بارومتریک ونت)

• نوک پنس یا هر ابزار نوک تیز دیگری را در داخل مجرای پیچ 2.9 میلیمتری دریچه هوا فرو کنید و به آرامی آن را به سمت داخل بدنه آیفون هول دهید تا اتصال دریچه هوا به لبه زیرین گوشی از بین رفته و بارومتریک ونت شل شود.

مرحله 20: برداشتن دریچه هوا (بارومتریک ونت)

• بارومتریک ونت یا همان دریچه هوای آیفون 7 پلاس تعمیری را با پنس بردارید.

مرحله 21: جداسازی کانکتور ویبراتور

• نوک پهن اسپاتول را مثل عکس در زیر لبه کانکتور ویبراتور (موتور ویبره) آیفون 7 پلاس تعمیری قرار دهید و ضمن اعمال نیرو به سمت بالا، کانکتور را از روی برد جدا کنید.

مرحله 22: باز کردن پیچ های نگهدارنده ویبراتور

• سه پیچ 1.5 میلیمتری نگهدارنده ویبراتور آیفون 7 پلاس که در عکس با رنگ قرمز نمایش داده شده‌اند را باز کنید.

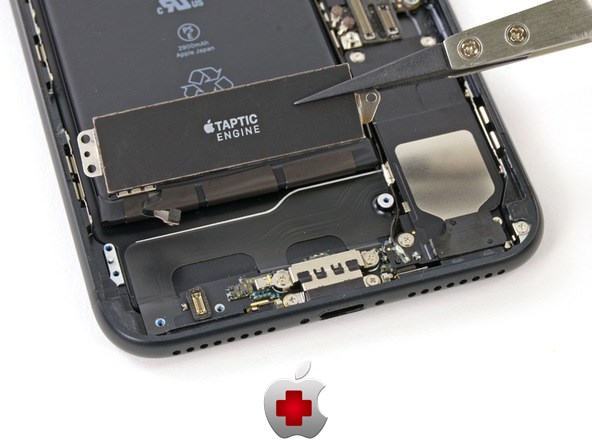

مرحله 23: تعویض ویبراتور گوشی آیفون 7 پلاس

• ویبراتور گوشی آیفون 7 پلاس تعمیری را با پنس برداشته و نسبت به تعویض آن اقدام کنید. دقت داشته باشید که حتما بعد از تعمیر گوشی آیفون 7 پلاس، یک لاستیک آب بندی جدید را در آن نصب کنید تا خاصیت ضد آب گوشی احیاء شود.





به منظور بستن گوشی باید مراحلی که در این مقاله دیاگ همراه شرح داده شدند را به ترتیب از انتها به ابتدا انجام دهید.
