آموزش تعویض دوربین پشت گوشی آیفون XS اپل

دیاگ همراه در این بخش از سلسله قسمت های تعمیرات گوشی آیفون به بررسی نکاتی در خصوص تعویض دوربین پشت گوشی آیفون XS اپل می پردازد. تعویض دوربین اصلی یا پشتی گوشی آیفون ایکس اس اپل (Apple iPhone XS) از تعمیرات شایع این گوشی نیست، اما چون دوربین پشت این گوشی یکی از اصلی ترین ویژگی های مثبت و نقاط قوت دستگاه است، خراب شدن آن بنا به هر دلیل می‌تواند خیلی آزاردهنده باشد. خوشبختانه برای تعویض دوربین پشت گوشی iPhone XS اپل نیازی به طی کردن مراحل پیچیده و دشوار وجود ندارد و شما هم با کمی دقت و البته در اختیار داشتن ابزار مناسب قادر به انجام این کار خواهید بود. طبق تخمین ما تعویض دوربین اصلی گوشی آیفون XS می‌تواند 1 الی 2 ساعت از زمان یک تعمیرکار را (با توجه به سرعت عمل وی) بگیرد. بنابراین در ادامه این مطلب در وبسایت دیاگ همراه به آموزش تصویری و مرحله به مرحله نحوه تعویض دوربین پشت گوشی iPhone XS اپل می‌پردازیم. اگر می‌خواهید شخصا این تعمیر را انجام دهید، برای ابزار مورد نیازتان و همچنین ماژول دوربین اورجینال گوشی آیفون XS می‌توانید به مرکز قطعات دیاگ همراه مراجعه کنید.

همچنین اگر بنا به هر دلیل می‌خواهید تعویض دوربین اصلی گوشی آیفون XS شما توسط یک تعمیرکار مطمئن و با تجربه انجام شود می‌توانید به صفحه ثبت سفارش تعمیرات گوشی موبایل در مرکز دیاگ همراه مراجعه کنید و سفارش تعمیر مورد نظرتان را به ثبت برسانید تا این تعمیر توسط کارشناسان خبره این شرکت انجام گیرد.



قطعات و ابزار مورد نیاز برای تعویض دوربین پشت گوشی آیفون XS اپل:



مرحله 1: باز کردن پیچ های لبه زیرین قاب گوشی آیفون XS

• نکته: قبل از شروع پروسه تعویض دوربین پشت گوشی iPhone XS حتما شارژ باتری آیفون تعمیری را کاملا خالی کنید یا حداقل به زیر 25 درصد برسانید. انجام این کار سبب می‌شود در حین تعمیر دستگاه با حوادثی مثل آتش گرفتن یا انفجار باتری مواجه نشوید و ریسک بروز اینگونه حوادث به حداقل مقدار ممکن برسد.

• گوشی آیفون XS تعمیری را خاموش کنید.

• دو پیچ 6.9 میلیمتری لبه زیرین قاب آن را با پیچ گوشتی مناسب باز کنید.

مرحله 2: اعمال گرما به لبه زیرین قاب گوشی آیفون XS

• با سشوار، آی‌اوپنر (iOpener) یا هیتر به لبه زیرین قاب آیفون گرمای با شدت متوسطی اعمال کنید. اعمال گرما را برای مدت زمان 1 دقیقه ادامه دهید.

• نکته: در لبه های قاب گوشی آیفون XS اپل لاستیک های آب بندی بکار رفته که خاصیت چسبندگی بالایی دارند. این لاستیک ها در قبال باز کردن قاب گوشی مقاومت می‌کنند. با اعمال گرما می‌توان خاصیت چسبندگی این لاستیک ها را تضعیف و راحت تر قاب آیفون را باز کرد. به همین دلیل است که در این مرحله به لبه قاب گوشی iPhone XS گرما اعمال می‌کنیم.

• نکته: برای شل کردن لبه قاب گوشی iPhone XS می‌توانید از قاب کش (iSclack) یا ساکشن کاپ استفاده کنید. استفاده از قاب کش برای انجام این کار نتیجه بهتری را به همراه دارد و منجر به سهولت تعمیر می‌شود. اگر به قاب کش دسترسی دارید طبق توضیحات مراحل 3 و 4 پیش بروید و اگر به این ابزار دسترسی ندارید، آموزش تعویض دوربین گوشی آیفون XS را از مرحله 5 دنبال کنید.

مرحله 3 (در صورت داشتن قاب کش): قرار دادن آیفون در قاب کش

• نکته: بهتر است برای شل کردن قاب آیفون XS از قاب کش استفاده کنید چون منجر به سهولت در کار و همچنین اعمال نیروی کنترل شده تر به بدنه و ال سی دی گوشی می‌شود. اگر به این ابزار دسترسی دارید، بعد از انجام مراحل 3 و 4 پروسه تعویض باتری گوشی iPhone XS را از مرحله 7 دنبال کنید.

• لبه زیرین آیفون XS را داخل قاب کش قرار دهید. دقت کنید که ال سی دی آیفون رو به سمت بالا قرار داشته باشد.

• دستگیره قاب کش را باز کنید تا کاپ های مکنده آن روی قاب پشت و ال سی دی آیفون بچسبند.

• نکته: مطمئن شوید که کاپ های مکنده قاب کش محکم روی ال سی دی و قاب پشت آیفون چسبیده باشند.

مرحله 4 (در صورت داشتن قاب کش): ایجاد شکاف در لبه زیرین قاب iPhone XS

• سعی کنید بدنه آیفون را مستقیم و در حالت افقی نگه دارید و در همین حالت دستگیره قاب کش را فشار دهید تا دو شاخه آن به هم نزدیک شوند. شدت نیروی فشاری را به تدریج افزایش دهید تا در لبه زیرین قاب iPhone XS تعمیری یک شکاف باریک به وجود آید.

• نکته: به محض اینکه شکاف باریکی در لبه زیرین قاب آیفون XS به وجود آمد، اعمال نیروی فشاری بیشتر به دستگیر قاب کش را متوقف کنید.

• یک پیک را به درون شکافی فرو ببرید که روی لبه زیرین قاب آیفون XS به وجود آمده است.

• گوشی را از قاب کش خارج کنید و روی لبه زیرین ال سی دی آن یک ساکشن کاپ نصب کنید.

• نکته: اگر از قاب کش برای انجام مراحل فوق استفاده کردید، پروسه تعویض دوربین پشت گوشی iPhone XS را از مرحله 7 ادامه دهید و کاری به مراحل 5 و 6 نداشته باشید.

مرحله 5 (در صورت نداشتن قاب کش): نصب ساکشن کاپ

• نکته: اگر برای باز کردن قاب iPhone XS از ساکشن کاپ استفاده می‌کنید باید با دقت بیشتری پیش بروید. ایجاد شکاف در لبه قاب آیفون XS با استفاده از ساکشن کاپ به مراتب سخت تر از حالتی است که از قاب کش استفاده می‌شود و نیاز به دقت بیشتری دارد.

• یک ساکشن کاپ را روی لبه زیرین ال سی دی آیفون XS تعمیری نصب کنید.

مرحله 6 (در صورت نداشتن قاب کش): ایجاد شکاف در لبه زیرین قاب iPhone XS

• آیفون تعمیری را روی میز کار خودتان قرار دهید و دقت کنید که ال سی دی آن رو به سمت بالا قرار داشته باشد. با انگشت یا نوک اسپاتول لبه زیرین قاب پشت iPhone XS را مطابق با عکس اول بر روی میز کارتان فشار دهید تا از جابجا شدن بدنه گوشی جلوگیری شود.

• گیره ساکشن کاپ را بگیرید و به آرامی آن را به سمت بالا بکشید. سعی کنید تمرکز نیروی کششی روی لبه زیرین قاب آیفون معطوف باشد. به تدریج شدت این نیروی کششی را افزایش دهید تا شکاف باریکی در لبه زیرین قاب آیفون به وجود آید.

• نوک یک پیک را به داخل این شکاف فرو برده و اجازه دهید در همان قسمت باقی بماند.

• نکته: انجام این مرحله با استفاده از ساکشن کاپ شاید کمی دشوار باشد. دقت داشته باشید که برای جلوگیری از جابجا شدن آیفون حتما باید لبه قاب پشت آن را روی میز کارتان فشار دهید. در حین کشیدن ساکشن کاپ مراقب باشید که نیروی خیلی زیادی وارد نکنید که به ال سی دی دستگاه آسیب بزند. ضمنا با اعمال گرما به لبه زیرین قاب گوشی می‌توانید خاصیت چسبندگی لاستیک های این بخش از قاب آیفون را تضعیف کنید.

مرحله 7: از بین بردن لاستیک های لبه زیرین و چپ قاب آیفون XS

• پیک را در لبه زیرین قاب iPhone XS تعمیری حرکت دهید تا لاستیک های آب بندی این بخش از قاب گوشی کاملا از بین بروند.

• پیک را به لبه سمت چپ قاب آیفون منتقل کرده و ضمن حرکت دادن آن به صورت رفت و برگشت، لاستیک های آب بندی این بخش از قاب دستگاه را هم کاملا از بین ببرید.

• نکته: از فرو بردن بیش از اندازه نوک پیک در داخل قاب آیفون اجتناب کنید، چون انجام این کار می‌تواند به قطعات سخت افزاری داخل دستگاه و سیم های ظریف آن آسیب بزند.

مرحله 8: از بین بردن لاستیک های لبه سمت راست قاب iPhone XS

• پیک را دوباره به لبه زیرین قاب آیفون XS تعمیری منتقل کرده و از این بخش به لبه سمت راست آن هدایت کنید.

• با حرکت دادن رفت و برگشت پیک، لاستیک های آب بندی لبه سمت راست قاب آیفون XS را هم کاملا از بین ببرید.

• نکته: مراقب باشید که نوک پیک بیش از اندازه در داخل قاب آیفون فرو برده نشود و به قطعات داخلی دستگاه آسیب نرساند.

مرحله 9: از بین بردن لاستیک های لبه فوقانی قاب گوشی iPhone XS

• پیک را به لبه فوقانی قاب آیفون هدایت کرده و لاستیک های آب بندی این بخش را هم از بین ببرید.

• نکته: در حین انجام این مرحله دقت کنید که نوک پیک بیش از حد به داخل قاب آیفون فرو برده نشود، چون ممکن است به مجموعه سنسور های جلو و فیس آیدی (Face ID) آیفون آسیب برساند.

مرحله 10: جداسازی ساکشن کاپ

• ساکشن کاپ را از روی ال سی دی آیفون XS جدا کنید.

مرحله 11: باز کردن کتابی شکل قاب iPhone XS

• لبه سمت چپ پنل جلوی iPhone XS تعمیری را به صورت کتابی باز کنید و مراقب باشید که به لبه سمت راست قاب گوشی هیچ نیرویی وارد نشود. وقتی پنل جلوی آیفون نسبت به قاب پشت آن حالت عمودی پیدا کرد یک جسم یا جعبه مناسب را پشت ال سی دی آیفون قرار دهید تا پنل جلوی دستگاه به آن تکیه دهد و بتوانید کانکتور های روی قاب پشت و برد گوشی را بدون مزاحمت آزاد کنید.

• نکته: در حین انجام این مرحله مراقب باشید که به کانکتور ها و سیم های لبه سمت راست قاب آیفون XS تعمیری که منجر به اتصال دو پنل جلو و پشت گوشی شده‌اند آسیبی وارد نشود. پس با حوصله پروسه تعویض دوربین پشت گوشی iPhone XS را ادامه دهید.

مرحله 12: باز کردن پیچ های براکت کانکتور باتری و سنسورهای جلو

• سه پیچ 1.1 میلیمتری که در عکس با رنگ قرمز مشخص شده‌اند را باز کنید.

• پیچ 1.3 میلیمتری که در عکس با رنگ نارنجی مشخص شده را باز کنید.

• پیچ 3.7 میلیمتری که در عکس با رنگ زرد مشخص شده را باز کنید.

مرحله 13: جداسازی براکت کانکتور باتری و سنسورهای جلو

• به آرامی براکت روی کانکتور باتری آیفون XS تعمیری را از روی قاب پشت آن جدا کنید.

مرحله 14: آزاد کردن کانکتور باتری iPhone XS

• کانکتور باتری آیفون XS را با نوک اسپاتول سرگرد از روی سوکتش آزاد کنید. بدین منظور کافیست نوک اسپاتول سرگرد را زیر این کانکتور قرار داده و خیلی آرام آن را به سمت بالا هول دهید تا از روی سوکتش آزاد شود.

• نکته: در اطراف برخی از کانکتور های روی برد iPhone XS بخش های سیلیکونی دیده می‌شود که برای محافظت از کانکتور ها و برد آیفون تعبیه شده‌اند. در حین باز کردن و نصب کانکتور ها روی برد گوشی مراقب باشید که به این لاستیک های سیلیکونی آسیبی وارد ننمایید.

مرحله 15: آزاد کردن کانکتور سنسور های جلو

• کانکتور سنسور های جلوی گوشی آیفون XS تعمیری را با اسپاتول سرگرد از روی سوکتش آزاد کنید.

• نکته (مخصوص بستن گوشی): بعد از تعویض دوربین پشت گوشی iPhone XS و زمانی که در حال بستن آیفون هستید، به منظور جا زدن کانکتور ال سی دی نباید به وسط آن نیروی فشاری اعمال کنید. برای انجام این کار باید ابتدا کانکتور ال سی دی را روی سوکتش قرار داده و سپس به یکی از سمت های راست یا چپ کانکتور فشار کوچکی اعمال کنید تا یک صدای کلیک مانند بشنوید. سپس به سمت دیگر کانکتور نیروی فشاری وارد کنید تا کانکتور LCD به طور کامل روی سوکتش نصب شود.

مرحله 16: آزاد کردن کانکتور ال سی دی آیفون XS

• کانکتور تاچ آیفون XS تعمیری را با نوک اسپاتول سرگرد از روی سوکتش آزاد کنید.

مرحله 17: آزاد کردن کانکتور تاچ آیفون

• کانکتور تاچ آیفون XS تعمیری را با نوک اسپاتول سرگرد از روی سوکتش آزاد کنید.

مرحله 18: آزاد کردن کامل سیم سنسورهای جلو

• با نوک پنس بخش پهن تر سیم سنسور های جلوی iPhone XS تعمیری را بگیرید و به تدریج آن را به سمت بالا بکشید تا به طور کامل از داخل قاب پشت گوشی خارج شود و از مسیر جداسازی دو پنل جلو و قاب پشت آیفون خارج گردد.

مرحله 19: جداسازی کامل پنل جلو و قاب پشت گوشی آیفون

• پنل جلوی و قاب پشت گوشی آیفون XS تعمیری را به طور کامل از هم جدا کنید.

• با توجه به اینکه به دنبال تعویض دوربین پشت گوشی iPhone XS هستید و این قطعه در گوشه قاب پشت آن نصب است، بنابراین دیگر به پنل جلوی دستگاه کاری ندارید و ادامه پروسه تعمیر را روی قاب پشت آیفون دنبال می‌کنید.

• نکته (مخصوص بستن گوشی): طبیعتا با باز کردن قاب گوشی iPhone XS و از بین رفتن لاستیک های آب بندی لبه های قاب آن، خاصیت ضد آب گوشی هم از بین می‌رود. اگر می‌خواهید بعد از تعمیر آیفون XS خاصیت ضد آب آن همچنان حفظ شود باید در این مرحله توقفی داشته باشید و لاستیک های آب بندی جدیدی را به لبه های قاب گوشی متصل کنید.

مرحله 20: باز کردن پیچ های براکت دوربین پشت iPhone XS

• پیچ 1.4 میلیمتری که در عکس با رنگ قرمز مشخص شده را از گوشه قاب آیفون باز کنید.

• پیچ 2.0 میلیمتری که در عکس با رنگ نارنجی مشخص شده را باز کنید.

مرحله 21: برداشتن براکت لنز ماژول دوربین اصلی

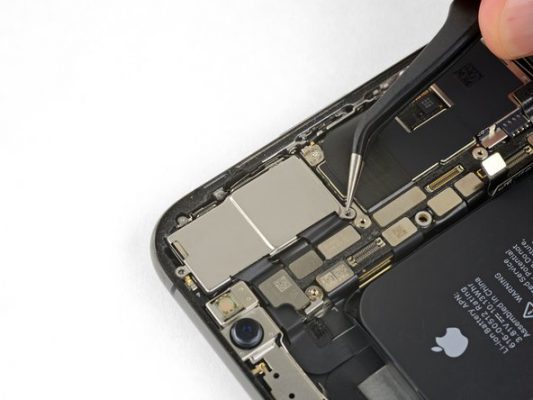

• براکت پشت لنز دوربین اصلی گوشی iPhone XS تعمیری را با نوک پنس گرفته و از روی آن جدا کنید.

مرحله 22: آزاد کردن کانکتورهای دوربین اصلی آیفون XS

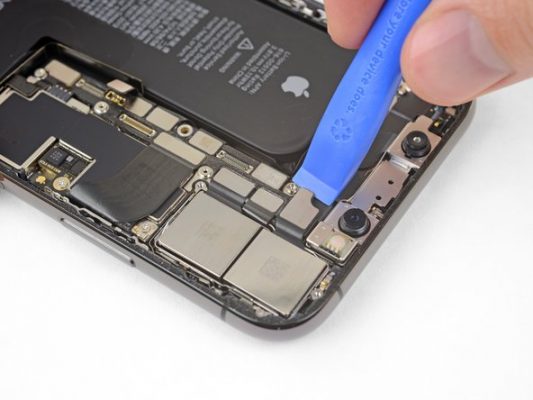

• با نوک اسپاتول سر صاف یا قاب باز کن به آرامی دو کانکتور دوربین اصلی گوشی iPhone XS تعمیری را از روی سوکتش آزاد کنید.

مرحله 23: بلند کردن لبه ماژول دوربین اصلی

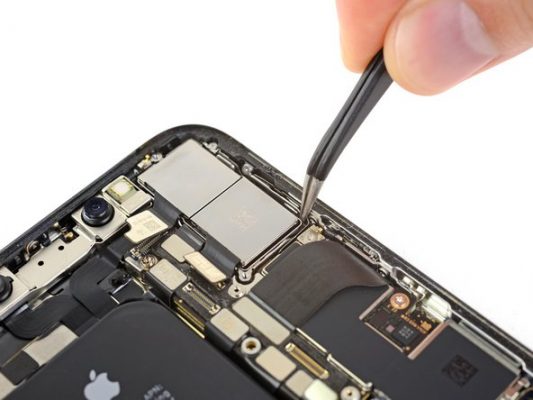

• با نوک پنس گوشه سمت راست ماژول دوربین اصلی آیفون را گرفته و خیلی آرام آن را به سمت بالا بکشید تا لبه سمت راست ماژول دوربین از روی جایگاهش بلند شود.

مرحله 24: تعویض دوربین پشت گوشی iPhone XS اپل

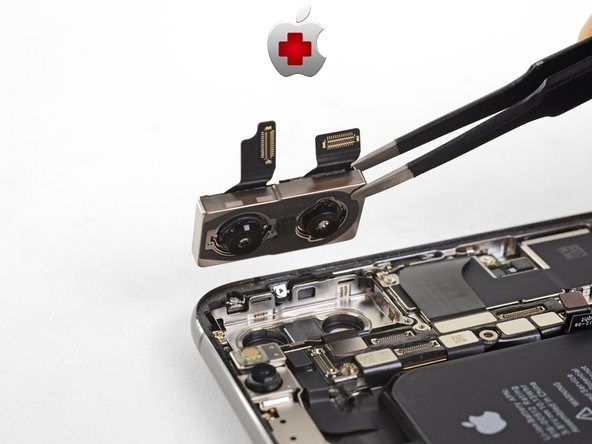

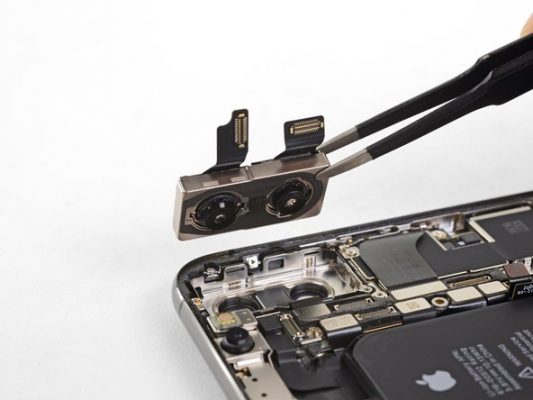

• ماژول دوربین اصلی آیفون را به طور کامل از گوشه قاب پشت آن جدا کنید.

• می‌توانید تعویض دوربین پشت گوشی iPhone XS را انجام دهید.



برای بستن گوشی لازم است تمام مراحلی که در این مقاله دیاگ همراه شرح دادیم را به ترتیب از انتها به ابتدا طی کرده و به صورت معکوس انجام دهید.



اگر برای تعویض دوربین پشت گوشی آیفون XS خود با مشکل رو به رو شدید، می‌توانید ضمن تماس از طریق راه های ارتباطی تعیین شده یا از طریق صفحه ثبت سفارش آنلاین تعمیرات گوشی موبایل در سایت دیاگ همراه سفارش خود را به ثبت رسانده و انجام این تعمیر را به کارشناسان دیاگ همراه واگذار کنید و از یک تعمیر سریع، مطمئن و کم هزینه لذت ببرید.
