تعویض دوربین اصلی آیفون 7
آموزش تعویض دوربین پشت (اصلی) گوشی آیفون 7 اپل
دیاگ همراه در این بخش از سلسله قسمت های تعمیرات گوشی آیفون به بررسی نکاتی در خصوص تعویض دوربین پشت (اصلی) گوشی آیفون 7 اپل می پردازد. تعویض دوربین اصلی گوشی آیفون 7 یکی از تعمیراتی است که در مقایسه با اغلب تعمیرات دیگر کمتر انجام میشود. خوشبختانه انجام این کار پروسه چندان پیچیدهای را به همراه ندارد. توجه داشته باشید که بدین منظور باید لاستیک آب بندی بکار رفته در لبه های گوشی آیفون 7 متلاشی شوند و این کار منجر به از بین رفتن خاصیت ضد آب دستگاه میشود. بنابراین حتما باید بعد از تعویض دوربین اصلی گوشی آیفون 7 و در مرحله بستن گوشی، لاستیک آب بندی جدیدی را بر روی آن نصب کنید. با نصب لاستیک آب بندی جدید خاصیت ضد آب گوشی آیفون 7 بار دیگر احیاء میشود. بنابراین در ادامه این مطلب در وبسایت دیاگ همراه به آموزش نحوه تعویض دوربین اصلی گوشی آیفون 7 میپردازیم.
چنانچه در رابطه با هر یک از مراحل شرح داده شده مشکلی به وجود آمد یا سوالی داشتید، میتوانید با مراجعه به صفحه ثبت سفارش آنلاین تعمیرات گوشی موبایل در شرکت دیاگ همراه، از آن ها راهنمایی دقیق تری بخواهید یا سفارش تعمیر و تعویض دوربین پشت (اصلی) گوشی آیفون 7 اپل خود را به ثبت برسانید و انجام تعمیرات را به کارشناسان خبره این مرکز واگذار کنید و در کوتاه ترین زمان ممکن، گوشی تعمیر شده خود را درب منزل تحویل بگیرید.
قطعات اصلی مورد نیاز برای تعویض دوربین پشت (اصلی) گوشی آیفون 7 اپل:
- دوربین پشت آیفون 7
- تاچ ال سی دی آیفون 7
- اسپیکر مکالمه آیفون 7
- باتری آیفون 7
- دوربین جلو آیفون 7
- بازر آیفون 7
- فلت شارژ آیفون 7
- موتور ویبره آیفون 7
مرحله اول: باز کردن دو پیچ لبه زیرین
-
نکته: قبل از اینکه مراحل انجام تعمیر را آغاز کنید، شارژ باتری گوشی را به کمتر از 25 درصد برسانید. به این صورت احتمال بروز حوادثی همچون انفجار و آتش سوزی ناشی از ضربات ناگهانی و ناخواسته به باتری کاهش پیدا میکند.
-
آیفون 7 تعمیری را خاموش کنید.
-
با پیچ گوشتی P2 دو پیچ 3.4 میلیمتری لبه پایین گوشی را باز کنید.
مرحله دوم: حرارت دادن به لبه زیرین
-
لاستیک آب بندی که در آیفون 7 بکار رفته خاصیت چسبندگی بسیار قوی دارد. برای اینکه بتوانید جداسازی پنل رو و زیر گوشی را با کیفیت بهتری انجام دهید، بهتر است در این مرحله به لبه زیرین آن گرما بدهید. این کار را با استفاده از سشوار یا iOpener انجام دهید. در نظر داشته باشید که حرارت باید به صورت نسبتا ملایم به گوشی وارد شود. بدین صورت خاصیت چسبندگی لاستیک آب بندی لبه زیرین آیفون کمی کمتر میشود.
-
نکته: به خاطر داشته باشید که بعد از تعمیر گوشی و اتمام پروسه تعویض دوربین اصلی آیفون 7 باید لاستیک آب بندی جدیدی را در آن نصب کنید تا خاصیت ضد آب آن بار دیگر احیاء شود.
مرحله سوم: اتصال ساکشن کاپ
-
ساکشن کاپ را به گونهای بر روی صفحه نمایش آیفون 7 تعمیری وصل کنید که بیشتر نزدیک به دکمه هوم (Home) یا همان لبه زیرین گوشی باشد.
-
نکته: دقت کنید که لبه ساکشن کاپ بر روی دکمه هوم قرار نگرید.
مرحله چهارم: بازی کردن با پیک در لبه زیرین آیفون
-
در این مرحله باید لاستیک آب بندی لبه زیرین آیفون 7 تعمیری را با استفاده از پیک تا حدی متلاشی کنید. برای انجام این کار گوشی را روی یک سطح صاف قرار دهید و ساکشن کاپ را به سمت بالا بکشید. به محض اینکه شکاف کوچکی در لبه زیرین آیفون و مابین پنل رو و زیر آن مشاهده کردید، پیک را به درون این شکاف فرو ببرید.
-
با آرامی سعی کنید پیک را به صورت افقی در شکاف به زیرین آیفون حرکت دهید. برای ساده تر شدن این کار به صورت همزمان ساکشن کاپ را هم به سمت بالا بکشید. بعد از اینکه حرکت پیک در لبه زیرین آیفون کمی روان شد، نوک اسپاتول را به داخل شکاف لبه زیرین گوشی فرو کنید.
-
نکته: در این مرحله از کار عجله نکنید و کاملا با دقت لاستیک آب بندی لبه زیری آیفون 7 تعمیری را از بین ببرید. بعد از اینکه اسپاتول را وارد شکاف لبه زیرین گوشی کردید، به هیچ وجه نوک آن را بالا و پایین نکنید.
مرحله پنجم: بازی کردن با اسپاتول در لبه زیرین آیفون
-
اسپاتول را به صورت افقی در شکاف لبه زیرین آیفون 7 تعمیری حرکت دهید. با کشیدن ملایم ساکشن کاپ میتوانید به حرکت اسپاتول کیفیت بهتری ببخشید. بازی کردن با اسپاتول را تا جایی ادامه دهید که احساس کنید لاستیک آب بندی لبه زیرین گوشی کاملا خاصیت چسبندگی خود را از دست داده است.
-
نکته: حرکت نوک اسپاتول باید کاملا افقی باشد و به هیچ عنوان نوک آن را به صورت عمودی بالا و پایین نکنید.
مرحله ششم: بازی کردن با اسپاتول در لبه سمت چپ
-
بعد از اینکه لاستیک آب بندی لبه زیرین آیفون 7 تعمیری از بین رفت، به آرامی سعی کنید اسپاتول را از لبه زیرین به سمت لبه سمت چپ آیفون هول دهید. بازی کردن با اسپاتول و حرکت افقی آن در لبه سمت چپ گوشی را مثل حالت قبل انجام دهید تا لاستیک آب بندی این بخش هم کاملا خاصیت چسبندگی خود را از دست بدهد. برای ساده تر شدن کار میتوانید به طور همزمان با حرکت اسپاتول، ساکشن کاپ را هم به گونهای به سمت بالا بکشید که تمرکز کشش بر روی لبه سمت چپ گوشی باشد.
-
نکته: به هیچ عنوان نوک اسپاتول را در لبه سمت چپ آیفون 7 تعمیری بالا و پایین نکنید. این کار ممکن است منجر به آسیب زدن به قطعات سخت افزاری این بخش از گوشی شود.
مرحله هفتم: بازی کردن با اسپاتول در لبه سمت راست
-
بعد از شل شدن لبه سمت چپ، اسپاتول را به سمت لبه زیرین و سپس لبه سمت راست آیفون 7 تعمیری هول دهید. به شیوه مشابه با قبل سعی کنید لاستیک آب بندی لبه سمت راست گوشی را از بین ببرید. در پایان این مرحله باید لاستیک آب بندی سه لبه راست، چپ و زیرین آیفون 7 تعمیری کاملا از بین رفته باشند. بعد از انجام این کار اسپاتول را از شکاف لبه آیفون خارج کنید.
-
نکته: در نظر داشته باشید که لبه فوقانی آیفون 7 تعمیری هنوز لاستیک آب بندی داشته و کاملا سفت است. بنابراین سعی نکنید آیفون را باز کنید یا اسپاتول را وارد لبه فوقانی گوشی کنید.
مرحله هشتم: تست کیفیت شل شدن سه لبه
-
در این مرحله توقف داشته باشید و کیفیت کارهایی که تاکنون انجام دادهاید را آزمایش کنید. بدین منظور آیفون 7 تعمیری را روی میز قرار دهید و با نیرو یکنواخت ساکشن کاپ را به سمت بالا بکشید. در این شرایط باید سه لبه راست، چپ و زیر آیفون مقاومتی در برابر جدا شدن از خود نشان ندهند. اگر در بخش خاصی از این سه لبه مقاومتی احساس کردید، با اسپاتول لاستیک آب بندی آن بخش را از بین ببرید.
-
نکته: برای انجام این تست نیروی زیادی به ساکشن کاپ وارد نکنید. این مرحله فقط برای سنجش کیفیت کار انجام میشود.
مرحله نهم: جدا کردن ساکشن کاپ
-
بعد از اینکه از شل شدن کامل سه لبه سمت راست، چپ و زیرین آیفون 7 تعمیری اطمینان حاصل کردید، میتوانید ساکشن کاپ را از روی دستگاه جدا کنید.
مرحله دهم: بازی کردن با پیک در لبه فوقانی آیفون
-
در این مرحله پیک را وارد شکاف لبه فوقانی آیفون 7 تعمیری کنید و سعی نمایید تا با حرکت افقی پیک در این قسمت، لاستیک آب بندی این بخش را هم از بین ببرید.
مرحله یازدهم: باز کردن کتابی پنل فوقانی آیفون
-
بعد از اینکه لاستیک آب بندی لبه فوقانی آیفون 7 تعمیری هم خاصیت چسبندگی خود را از دست داد، گوشی را روی یک سطح صاف قرار داده و پنل فوقانی آن را از لبه سمت چپ به سمت لبه سمت راست به شکل کتابی باز کنید.
-
نکته: به هیچ عنوان سعی نکنید که در پنل رو و زیر آیفون را در این مرحله کاملا از یکدیگر جدا کنید. این دو پنل با کابل ها و کانکتورهای مختلفی به یکدیگر وصل هستند.
مرحله دوازدهم: باز کردن پیچ های براکت کانکتور باتری
-
سه پیچ 1.2 میلیمتری و یک پیچ 2.4 میلیمتری که به ترتیب با رنگ های قرمز و نارنجی در عکس نمایش داده شدهاند را با استفاده از پیچ گوشتی سه سو Y000 باز کنید.
مرحله سیزدهم: برداشتن براکت کانکتور باتری
-
براکت یا محافظ کانکتور باتری را بردارید.
مرحله چهاردهم: جداسازی کانکتور باتری از روی برد
-
با قرار دادن اسپاتول زیر کانکتور باتری و اعمال نیروی رو به سمت بالا، کانکتور باتری را از روی برد جدا کنید.
مرحله پانزدهم: جدا کردن کانکتور های نمایشگر
-
دو کانکتور صفحه نمایش را هم به شیوه ای که در دو عکس ضمیمه شده میبینید از روی برد جدا کنید.
-
نکته: برای جا زدن کانکتورهای آیفون 7 در مرحله بستن گوشی و بعد از تعمیر آن، باید از یک ترفند خاص استفاده کنید. بدین منظور لازم است کانکتور را بر روی محل نصب آن در برد قرار داده و به یک سمت آن نیروی فشاری وارد کنید تا صدای تیکی بشنوید. سپس به سر دیگر کانکتور هم نیرو وارد کنید تا باز هم یک صدای تیک شنیده شود. به این صورت کانکتور در مکان خود روی برد نصب میشود. پس از اعمال نیروی فشاری به وسط کانکتورها خودداری کنید.
مرحله شانزدهم: جداسازی پیچ ها و براکت بخش سنسورها
-
دو پیچ 1.3 میلیمتری که در عکس نمایش داده شدهاند را باز کنید.
-
براکت بخش سنسورهای آیفون 7 تعمیری را بردارید.
مرحله هفدهم: جدا کردن کانکتور بخش سنسورها
-
نوک اسپاتول را زیر کانکتور بخش سنسورهای آیفون 7 تعمیری قرار دهید مثل حالت های قبل این کانکتور را هم از روی برد جدا کنید.
مرحله هجدهم: جداسازی کامل پنل رو (صفحه نمایش)
-
حالا میتوانید پنل رو یا پنل نمایشگر آیفون 7 تعمیری را کاملا از پنل زیرین آن جدا کنید.
-
(مربوط به مرحله بستن گوشی): اگر تعویض دوربین اصلی آیفون 7 را انجام دادهاید و در حال بستن گوشی هستید، بهتر است در همین مرحله از کار توقف داشته باشید و لاستیک آب بندی جدیدی در آیفون 7 تعمیری وصل کنید تا خاصیت ضد آب آن احیاء شود.
مرحله نوزدهم: جداسازی کانکتور دوربین اصلی
-
نوک اسپاتول را زیر کانکتور دوربین اصلی آیفون 7 تعمیری قرار دهید و به آن نیرویی رو به سمت بالا وارد کنید تا از روی برد جدا شود.
مرحله بیستم: باز کردن دو پیچ براکت دوربین اصلی
-
پیچ قرمز رنگ 1.3 میلیمتری و پیچ نارنجی رنگ 2.5 میلیمتری براکت دوربین اصلی آیفون 7 تعمیری را باز کنید.
مرحله بیست و یکم: برداشتن براکت دوربین اصلی
-
براکت یا محافظ دوربین اصلی آیفون را بردارید.

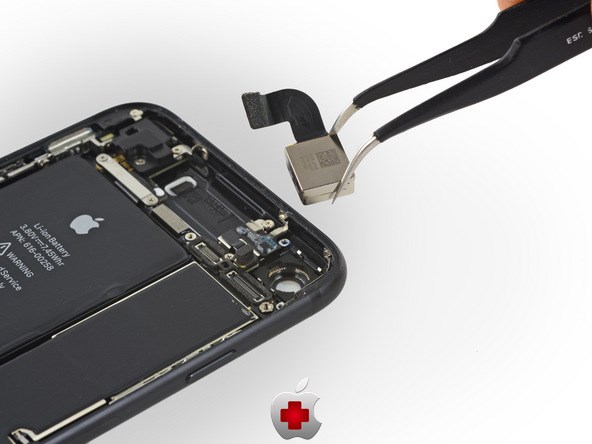

مرحله بیست و دوم: برداشتن و تعویض دوربین اصلی گوشی آیفون 7
-
لنز دوربین اصلی آیفون 7 را با استفاده از پیک برداشته و لنز دوربین جدید را جایگزین آن کنید.
به منظور بستن گوشی باید مراحلی که در این مقاله دیاگ همراه شرح داده شدند را به ترتیب از انتها به ابتدا به صورت معکوس طی کنید تا بستن گوشی با موفقیت به پایان برسد.
