آموزش تعویض تاچ و ال سی دی گوشی آیفون 8 اپل

دیاگ همراه در این بخش از سلسله قسمت های تعمیرات گوشی آیفون به بررسی نکاتی در خصوص تعویض تاچ و ال سی دی گوشی آیفون 8 اپل می پردازد. تعویض ال سی دی گوشی آیفون 8 اپل یکی از رایج ترین تعمیرات این گوشی است که بنا به دلایل مختلفی از جمله شکستن صفحه نمایش دستگاه انجام می‌شود. تعویض ال سی دی گوشی آیفون 8 نیاز به دقت بالایی دارد و احتمالا چیزی در حدود 60 الی 120 دقیقه از زمان شما را می‌گیرد. در ادامه مطالب تعمیرات گوشی موبایل در وبسایت دیاگ همراه قصد داریم به آموزش مرحله به مرحله نحوه تعویض ال سی دی گوشی آیفون 8 اپل بپردازیم.

شما عزیزان می‌توانید با مراجعه به مرکز خدمات و قطعات دیاگ همراه، تاچ و ال سی دی و تمام ابزار مورد نیاز برای انجام این تعمیر را تهیه کنید. تمام قطعاتی که در این شرکت عرضه می شوند دارای ضمانت اورجینال بودن هستند.

چنانچه در رابطه با هر یک از مراحل شرح داده شده مشکلی به وجود آمد یا سوالی داشتید، می‌توانید با مراجعه به صفحه ثبت سفارش آنلاین تعمیرات گوشی موبایل در شرکت دیاگ همراه، از آن ها راهنمایی دقیق تری بخواهید یا سفارش تعمیر و تعویض تاچ و ال سی دی گوشی آیفون 8 اپل خود را به ثبت برسانید و انجام تعمیرات را به کارشناسان خبره این مرکز واگذار کنید و در کوتاه ترین زمان ممکن، گوشی تعمیر شده خود را درب منزل تحویل بگیرید.



قطعات و ابزار مورد نیاز برای تعویض تاچ و ال سی دی گوشی آیفون 8 اپل:



مرحله 1: باز کردن پیچ های لبه زیرین قاب

• نکته: پیش از شروع پروسه تعویض ال سی دی گوشی آیفون 8 حتما شارژ باتری گوشی را کاملا خالی کرده یا به کمتر از 25 درصد برسانید. این امر سبب می‌شود تا احتمال بروز حوادثی همچون آتش گرفتن و انفجاری باتری در حین تعمیر و به دلیل فشارهای وارد بر آن به حداقل مقدار ممکن برسد.

• گوشی آیفون 8 تعمیری را خاموش کنید.

• دو پیچ 3.5 میلیمتری که در لبه زیرین قاب آیفون واقع شده‌اند را باز کنید.

مرحله 2: گرما دادن به لبه زیرین قاب

• نکته: اپل در اطراف قاب آیفون 8 لاستیک های آب بندی را بکار برده که خاصیت چسبندگی بالایی دارند و از نفوذ آب به درون قاب گوشی جلوگیری می‌کنند. برای تعمیر آیفون و باز کردن قاب آن باید لاستیک های مذکور را متلاشی کنید. بهترین راه برای تضعیف خاصیت چسبندگی لاستیک های مذکور گرما دادن به آن ها خواهد بود. بدین ترتیب امکان از بین بردن آن ها فراهم می‌شود.

• با سشوار یا آی‌اوپنر به لبه زیرین قاب گوشی آیفون 8 اپل گرما بدهید. اگر بدین منظور از سشوار استفاده کردید، گرما را برای مدت زمان 2 الی 3 دقیقه به لبه زیرین قاب آیفون اعمال کنید اما اگر از آی‌اوپنر استفاده کنید، 1 دقیقه گرما دادن به لبه زیرین قاب آیفون کافی است.

مرحله 3: نصب ساکشن کاپ

• ساکشن کاپ را روی لبه زیرین صفحه نمایش آیفون 8 تعمیری نصب کنید.

• نکته: دقت کنید که ساکشن کاپ روی دکمه هوم (تاچ آیدی) آیفون قرار نگیرد.

مرحله 4: وارد کردن پیک در لبه زیرین قاب

• گوشی آیفون 8 تعمیری را روی میز کار قرار داده و دست خود را روی صفحه نمایش آن تکیه‌گاه کنید. با انگشت خود ساکشن کاپ را گرفته و به آرامی به سمت بالا بکشید. سعی کنید تمرکز نیروی کششی روی لبه زیرین قاب آیفون 8 تعمیری معطوف باشد. به تدریج شدت نیروی کششی را افزایش دهید تا شکاف باریکی روی لبه زیرین قاب آیفون ایجاد شود.

• به محض اینکه شکافی روی لب زیرین قاب آیفون 8 ایجاد شد، نوک پیک را به داخل آن فرو ببرید.

مرحله 5: شل کردن لبه سمت چپ قاب

• پیک را به آرامی از لبه زیرین قاب آیفون به سمت چپ آن منتقل کرده و چند مرتبه به صورت رفت و برگشت در این بخش از قاب گوشی حرکت دهید تا لاستیک های آب بندی این قسمت کاملا متلاشی شوند.

• نکته: می‌توانید همزمان با حرکت اسپاتول در لبه سمت چپ قاب آیفون، ساکشن کاپ را هم با نیروی ملایم به سمت بالا بکشید.

مرحله 6: شل کردن لبه سمت راست قاب

• پیک را بار دیگر به لبه زیرین قاب آیفون 8 تعمیری هدایت کرده و از این بخش به لبه راست قاب منتقل کنید. پیک را به صورت رفت و برگشت در لبه سمت راست قاب آیفون 8 تعمیری حرکت دهید تا لاستیک های آب بندی این بخش از قاب گوشی هم کاملا متلاشی شوند.

• نکته: به دلیل اینکه کانکتور و سیم های ال سی دی آیفون 8 دقیقا در لبه سمت راست قاب این گوشی واقع شده‌اند، به هیچ عنوان نوک پیک را بیش از حد در لبه سمت راست قاب دستگاه فرو نبرید، چون ممکن است به قطعات مذکور آسیب وارد شود.

مرحله 7: بلند کردن لبه زیرین ال سی دی

• ساکشن کاپ را خیلی آرام به سمت بالا بکشید تا لبه زیرین ال سی دی آیفون 8 تعمیری به مقدار 15 درجه از روی بدنه گوشی بلند شود.

• نکته: به هیچ عنوان ال سی دی آیفون را بیش از 15 درجه از روی بدنه گوشی بلند نکنید.

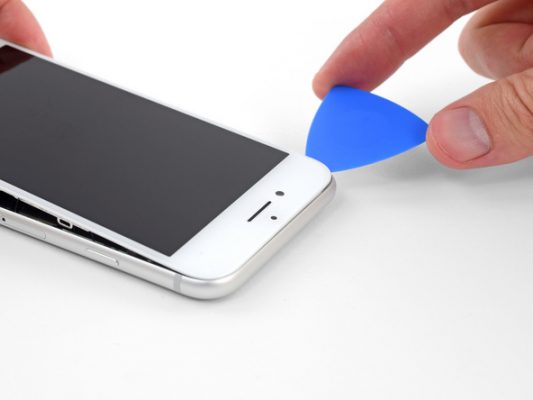

مرحله 8: شل کردن لبه فوقانی قاب

• در همان حالت که لبه زیرین ال سی دی گوشی آیفون 8 به اندازه 15 درجه از بدنه گوشی بلند شده است، نوک پیک را در لبه فوقانی قاب دستگاه فرو برده و این بخش از ال سی دی را هم کاملا شل نمایید.

مرحله 9: بررسی کیفیت شل بودن ال سی دی

• برای اینکه تعویض ال سی دی گوشی آیفون 8 بدون دردسر انجام شود در این مرحله توقفی داشته باشید و کیفیت شل بودن چهار سمت ال سی دی را بررسی کنید. بدین منظور آیفون تعمیری را روی میز کارتان قرار دهید و خیلی آرام با ال سی دی آن را به اندازه 2 سانتیمتر از روی بدنه گوشی بلند نمایید. در این شرایط نباید هیچ یک از لبه های ال سی دی در برابر بلند شدن از روی بدنه گوشی مقاومت کنند. اگر قسمت هایی از LCD در برابر این امر از خود مقاومت نشان دادند با نوک پیک این قسمت ها را شل نمایید.

مرحله 10: باز کردن کتابی ال سی دی

• گوشی آیفون 8 را روی میز کارتان قرار داده و لبه سمت چپ قاب ال سی دی آن را به صورت کتابی و مشابه با عکس دوم باز کنید. دقت کنید که به لبه سمت راست ال سی دی آیفون نیروی کششی وارد نشود.

• وقتی LCD گوشی آیفون 8 نسبت به بدنه آن زاویه 90 درجه پیدا کرد، یک جعبه را در پشت آن قرار دهید تا حالتی مثل عکس سوم ایجاد کنید و ال سی دی گوشی روی جعبه تکیه داده شود.

• نکته: ال سی دی گوشی آیفون 8 با کانکتورها و سیم های متعددی به بدنه گوشی وصل است، بنابراین به هیچ عنوان در این مرحله سعی نکنید که ال سی دی را از بدنه آیفون 8 تعمیری جدا نمایید.

مرحله 11: جداسازی براکت کانکتورهای نمایشگر

• دو پیچ 1.3 میلیمتری که در عکس با رنگ قرمز مشخص شده‌اند را باز کنید.

• دو پیچ 2.8 میلیمتر که در عکس با رنگ نارنجی مشخص شده‌اند را باز کنید.

• براکت کانکتورهای ال سی دی گوشی آیفون 8 تعمیری را با پنس از روی بدنه گوشی جدا نمایید.

مرحله 12: باز کردن کانکتور باتری

• کانکتور باتری گوشی آیفون 8 تعمیری را با نوک اسپاتول از روی برد گوشی باز کنید.

• کانکتور باتری و سیم آن را تا حد امکان از سوکتش دور کنید تا در حین انجام سایر مراحل تعویض ال سی دی گوشی آیفون 8 به طور اتفاقی روی سوکتش قرار نگیرد و منجر به ایجاد اتصال کوتاه نشود.

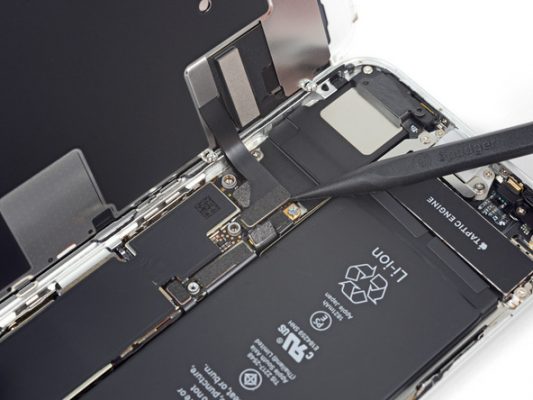

مرحله 13: باز کردن کانکتور ال سی دی

• کانکتور ال سی دی گوشی آیفون 8 اپل را با اسپاتول از روی برد گوشی جدا کنید.

• (مخصوص بستن گوشی): بعد از تعویض ال سی دی گوشی آیفون 8 و زمانی که باید کانکتور ال سی دی را روی سوکتش نصب کنید، به هیچ وجه وسط کانکتور را فشار دهید. برای نصب کانکتور ال سی دی گوشی آیفون 8 تعمیر شده کافی است که آن را روی سوکتش قرار دهید و سپس به ترتیب به سمت راست و چپ کانکتور فشار ملایمی اعمال کنید. بدین ترتیب کانکتور ال سی دی روی سوکتش نصب می‌شود.

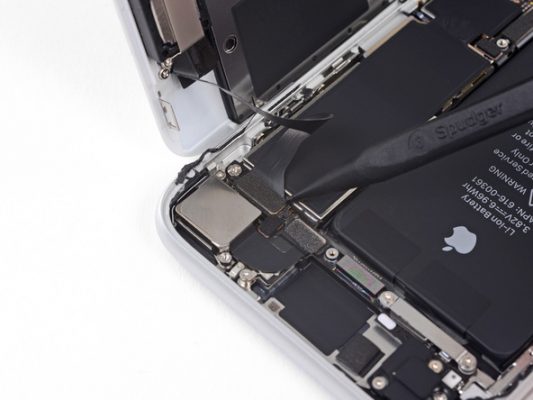

مرحله 14: باز کردن کانکتور دیجیتایزر

• زیر کابل کانکتور ال سی دی آیفون 8 یک کانکتور دیگر قرار دارد که کانکتور دیجیتایزر یا همان تاچ است. به آرامی با نوک اسپاتول این کانکتور را هم از روی برد آزاد کنید.

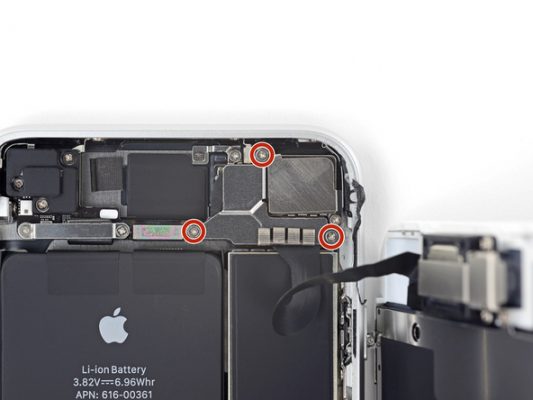

مرحله 15: جداسازی براکت کانکتور سنسورهای جلو

• سه پیچ 1.3 میلیمتری که در عکس اول با رنگ قرمز مشخص شده‌اند را باز کنید.

• براکت روی کانکتور سنسورهای جلوی آیفون 8 را مثل عکس دوم با پنس از آن جدا نمایید.

مرحله 16: باز کردن کانکتور سنسورهای جلو

• با نوک اسپاتول به آرامی کانکتور سنسورهای جلوی آیفون 8 تعمیری را از روی برد گوشی باز کنید.

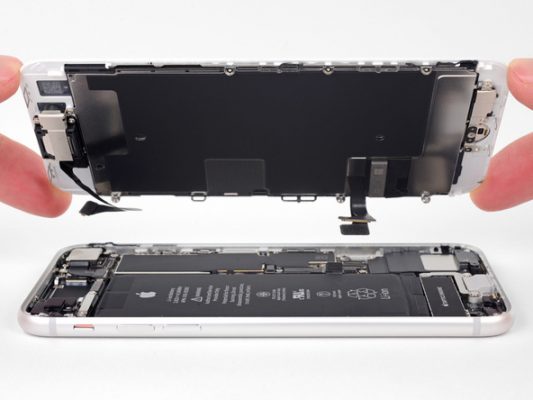

مرحله 17: جداسازی ال سی دی

• می‌توانید صفحه نمایش یا همان ال سی دی گوشی آیفون 8 تعمیری را کاملا از بدنه گوشی جدا کنید.

• بدنه آیفون را در گوشه امنی قرار دهید تا آسیبی به آن وارد نشود و ادامه پروسه تعویض ال سی دی گوشی آیفون 8 را روی صفحه نمایش آن دنبال کنید. در ادامه لازم است تا دکمه هوم (تاچ آیدی) گوشی آیفون 8 را از ال سی دی قدیمی جدا کنید، چون این قطعه باید به ال سی دی جدید گوشی منتقل شود.

• نکته: همانطور که قبلا هم اشاره کردیم در اطراف قاب آیفون 8 اپل لاستیک های آب بندی تعبیه شده‌اند که از نفوذ آب به درون دستگاه جلوگیری می‌کنند. از آنجایی که با جداسازی ال سی دی از بدنه گوشی این لاستیک ها متلاشی می‌شوند، باید لاستیک های آب بندی جدیدی را به اطراف ال سی دی دستگاه بچسبانید.

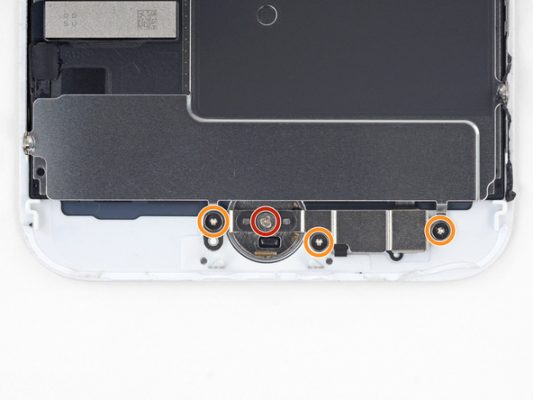

مرحله 18: جداسازی براکت تاچ آیدی

• پیچ 1.2 میلیمتری که در عکس با رنگ قرمز مشخص شده را باز کنید.

• سه پیچ 1.3 میلیمتری که در عکس با رنگ نارنجی مشخص شده‌اند را باز کنید.

• براکت تاچ آیدی را با پنس گرفته و از پشت این دکمه جدا کنید.

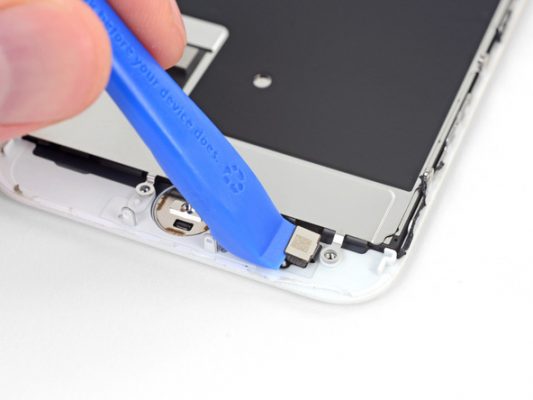

مرحله 19: باز کردن کانکتور تاچ آیدی

• نوک قاب باز کن پلاستیکی را از گوشه سمت چپ در زیر کانکتور تاچ آیدی آیفون 8 تعمیری قرار دهید.

• با نوک اسپاتول لبه فوقانی سوکت تاچ آیدی را مثل عکس دوم نگه دارید تا نیرویی که برای باز کردن کانکتور تاچ آیدی وارد می‌کنید منجر به بلند شدن و آسیب دیدن سوکت تاچ آیدی نشود.

• با کشیدن قاب باز کن به سمت بالا و راست، کانکتور تاچ آیدی را از روی بدنه آیفون باز کنید.

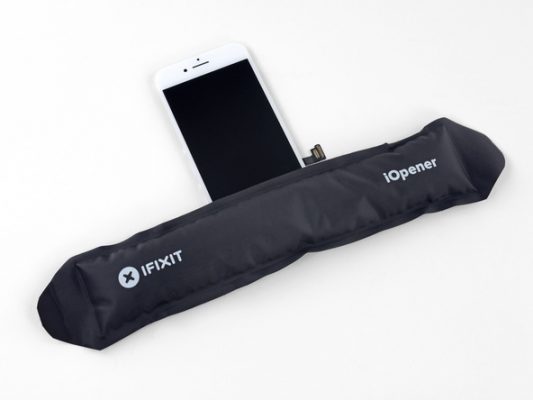

مرحله 20: گرما دادن به سیم تاچ آیدی

• با سشوار یا آی‌اوپنر به لبه زیرین ال سی دی گوشی آیفون 8 تعمیری و محلی که تاچ آیدی گوشی در آن نصب است گرمای نسبتا ملایمی اعمال کنید. اگر از سشوار استفاده کردید باید گرما برای مدت زمان 2 دقیقه به لبه زیرین ال سی دی اعمال شود، اما اگر از آی‌اوپنر استفاده کردید، 1 دقیقه گرما دادن به لبه زیرین ال سی دی آیفون کافی خواهد بود.

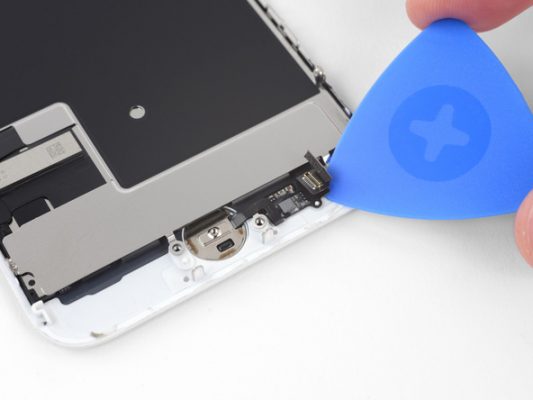

مرحله 21: جداسازی سیم تاچ آیدی

• نوک یک پیک را خیلی آرام در زیر سیم تاچ آیدی فرو برده و ضمن هول دادن آن به سمت جلو، مثل عکس ضمیمه شده آن را از روی بدنه گوشی آزاد کنید.

• نکته: در حین انجام این مرحله دقت کنید که به سیم تاچ آیدی آسیبی وارد نشود.

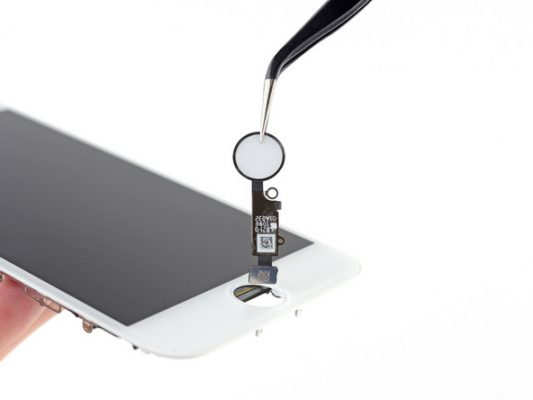

مرحله 22: تعویض ال سی دی گوشی آیفون 8

• تاچ آیدی گوشی آیفون را با پنس از ال سی دی گوشی جدا کنید.

• می‌توانید تعویض ال سی دی گوشی آیفون 8 را انجام دهید. در نظر داشته باشید که باید تاچ آیدی قبلی را به ال سی دی جدید آیفون منتقل نمایید.



به منظور بستن گوشی باید مراحلی که در این مقاله دیاگ همراه شرح داده شدند را به ترتیب از انتها به ابتدا مرور و در صورت نیاز به شکل برعکس انجام دهید.
