تعویض ال سی دی آیفون ۱۱ پرو مکس اپل
آموزش تعویض ال سی دی آیفون ۱۱ پرو مکس اپل
دیاگ همراه در این بخش از سلسله قسمت های تعمیرات گوشی آیفون به بررسی نکاتی در خصوص تعویض ال سی دی گوشی آیفون ۱۱ پرو مکس اپل می پردازد. در این مطلب می خواهیم جزئیات دقیق تعویض ال سی دی این گوشی را برایتان به صورت مرحله به مرحله شرح دهیم. خوشبختانه تعویض ال سی دی گوشی iPhone 11 Pro Max کار خیلی سختی نیست و نسبت به خیلی از تعمیرات رایج دیگر این گوشی، رویه ساده تری دارد. پس در ادامه این مطلب به آموزش تصویری و مرحله به مرحله نحوه تعویض ال سی دی گوشی آیفون 11 پرو مکس میپردازیم. فراموش نکنید برای تامین قطعات مورد نیازتان می توانید از سرویس فروشگاه قطعات دیاگ همراه استفاده کنید.
در صورتی که در تعویض ال سی دی گوشی iPhone 11 Pro Max به مشکلی برخورد کردید، می توانید با ثبت سفارش تعمیرات موبایل در مرکز دیاگ همراه انجام این تعمیر را به کارشناسان مجرب این مرکز واگذار کنید و شاهد یک تعمیر مطمئن، سریع و بی دردسر باشید.
قطعات و ابزار مورد نیاز برای تعویض ال سی دی گوشی آیفون ۱۱ پرو مکس اپل:
-
تاچ و ال سی دی جدید گوشی iPhone 11 Pro Max
مرحله 1: خاموش کردن گوشی آیفون
-
نکته: قبل از اینکه پروسه تعویض ال سی دی را آغاز کنید، شارژ باتری گوشی آیفون را تا 20 درصد خالی نمایید. انجام این کار سبب میشود که ریسک بروز واکنش های شیمیایی باتری در اثر فشار و تنش های حین تعمیر به حداقل برسد.
-
نکته (در صورت نیاز): اگر تعویض ال سی دی گوشی iPhone 11 Pro Max در شرایطی انجام میشود که صفحه نمایش گوشی شکسته یا ترک هایی بر روی آن وجود دارد بهتر است قبل از شروع تعمیرات، روی نمایشگر دستگاه را با چند لایه چسب نواری پهن بپوشانید تا یکپارچگی آن حفظ شود.
-

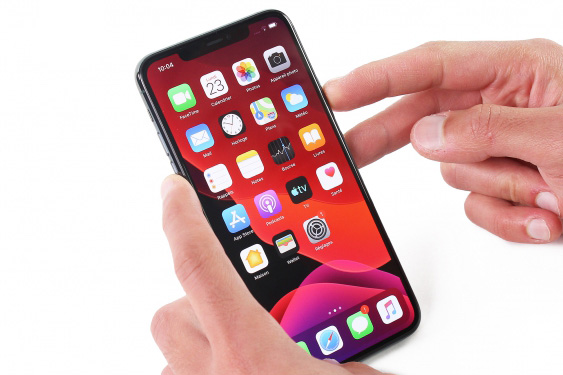

گوشی آیفون را خاموش کنید.
مرحله 2: خارج کردن سیم کارت
-
با استفاده از سوزن مخصوص جدا کننده شیار سیم کارت گوشی آیفون، خشاب سیم کارت گوشی را از لبه سمت راست قاب آن خارج نمایید.
-
نکته: سیم کارت و خشاب سیم کارت را در گوشه امنی قرار دهید که گم نشوند.

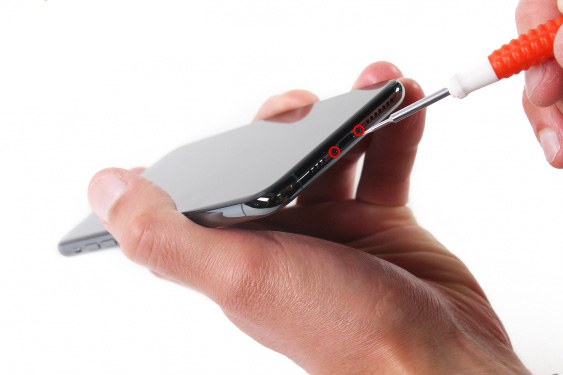

مرحله 3: باز کردن پیچ های لبه زیرین قاب گوشی آیفون
-
با استفاده از پیچ گوشتی مخصوص گوشی آیفون (پیچ گوشتی Pentalobe) دو پیچ کوچکی که در لبه زیرین قاب گوشی آیفون قرار دارند را باز کنید.
مرحله 4: آزاد کردن لبه های قاب گوشی آیفون
-
توضیحات: در لبه های قاب گوشی آیفون 11 پرو مکس اپل لاستیک های آب بندی نصب شدهاند تا منجر به غیر قابل نفوذ شدن بدنه دستگاه و ضد آب بودن آن شوند. این لاستیک ها خاصیت چسبندگی بالایی دارند و منجر میشوند که پنل جلو و قاب پشت گوشی آیفون به هم چفت شوند. برای تعویض ال سی دی گوشی iPhone 11 Pro Max لازم است که ابتدا این لاستیک ها از بین بروند و سپس قاب پشت و پنل جلوی دستگاه از هم جدا گردد. برای تضعیف خاصیت چسبندگی لاستیک های آب بندی لبه قاب گوشی بهتر است از اعمال گرما استفاده شود.
-
با سشوار، آیاوپنر (iOpener) یا هیتر به چهار لبه قاب گوشی آیفون 11 پرو مکس گرمای متوسطی اعمال کنیم. اعمال 45 ثانیه گرمای متوسط به هر یک از چهار لبه قاب گوشی کفایت میکند.
-
نوک یک موکت بر یا هر ابزار مناسب دیگری که در اختیار دارید را از گوشه سمت چپ و پایین قاب گوشی آیفون به داخل فضای مابین پنل جلو و قاب پشت گوشی فرو ببرید.
-
نکته: از فرو بردن بیش از اندازه نوک موکت برد در داخل قاب گوشی خودداری کنید. نوک موکت بر را فقط به اندازه چند میلیمتر داخل قاب گوشی فرو ببرید تا بتوان از کنار آن پیک را به داخل قاب گوشی هدایت کرد.
-
نوک یک پیک را به آرامی از کنار تیغ موکت بر به داخل شکاف گوشه قاب گوشی آیفون فرو ببرید. حالا میتوانید تیغ موکت بر را از داخل شکاف خارج کنید.
-

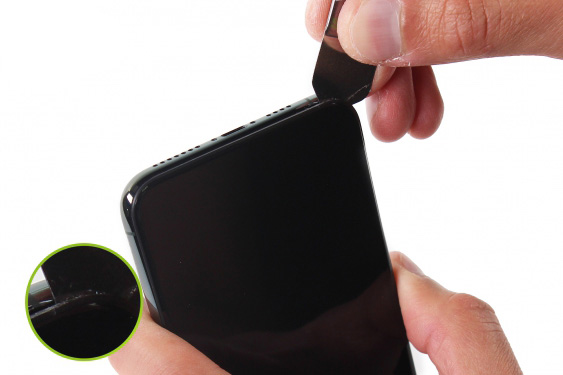

به آرامی پیک را یک دور کامل در لبه قاب گوشی آیفون بچرخانید و سعی کنید با پیش بردن آن، لاستیک های آب بندی که در لبه های قاب گوشی قرار دارند را متلاشی کنید. دقت داشته باشید که هدایت پیک در این مرحله در لبه های قاب گوشی آیفون کار آسانی نیست و با مقاومت بالایی از سمت لاستیک های آب بندی لبه های قاب دستگاه رو به رو خواهید شد.
-
نکته: اگر احساس کردید لبه های قاب گوشی آیفون در برابر حرکت پیک مقاومت بیش از اندازهای از خود نشان میدهند، مجددا به لبه های قاب گوشی گرما اعمال کنید تا خاصیت چسبندگی لاستیک های مذکور تضعیف شود. تا وقتی از متلاشی شدن تمام لاستیک های آب بندی لبه های قاب گوشی آیفون مطمئن نشدید وارد مرحله بعد نشوید.
مرحله 5: باز کردن کتابی قاب گوشی آیفون
-
به آرامی سعی نمایید که لبه سمت چپ ال سی دی گوشی آیفون را با پیک از روی بدنه گوشی فاصله دهید و کمی بلند کنید.
-

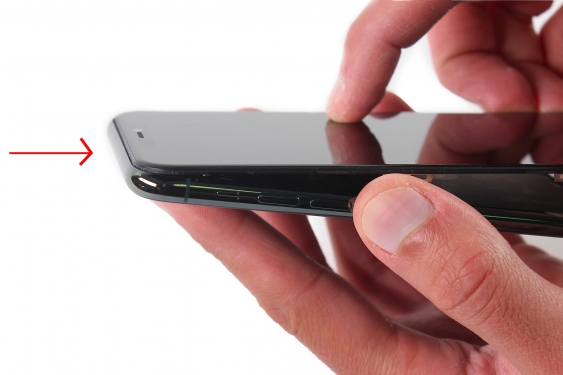

پنل جلو یا همان پنل LCD گوشی آیفون را با دست بگیرید و آن را کمی به سمت پایین (لبه زیرین قاب گوشی) بکشید تا کلیپس و گیره های لبه فوقانی قاب دستگاه آزاد شوند.
-
به آرامی و درست مثل حالتی که قصد باز کردن یک کتاب را دارید، پنل ال سی دی گوشی آیفون را از لبه سمت چپ به سمت راست باز کنید و آن را روی میز کارتان قرار دهید. در این حالت پنل ال سی دی و قاب پشت گوشی نسبت به هم زاویه 180 درجه خواهند داشت و حالتی مثل عکس سوم ایجاد میشود.
-
نکته: به هیچ عنوان در این مرحله سعی در جداسازی کامل قاب پشت گوشی و پنل LCD نداشته باشید، چون هنوز کانکتور ها و کابل های متصل کننده پنل جلو و پشت گوشی آیفون از هم جدا نشدهاند. در پروسه تعویض ال سی دی گوشی iPhone 11 Pro Max دقت و حوصله نقش بسیار مهمی را ایفاء میکنند. بنابراین عجله نکنید و پروسه تعمیر را دقیقا طبق توضیحاتی که ارائه میکنیم پیش ببرید.
مرحله 6: آزاد کردن کانکتور باتری گوشی آیفون
-

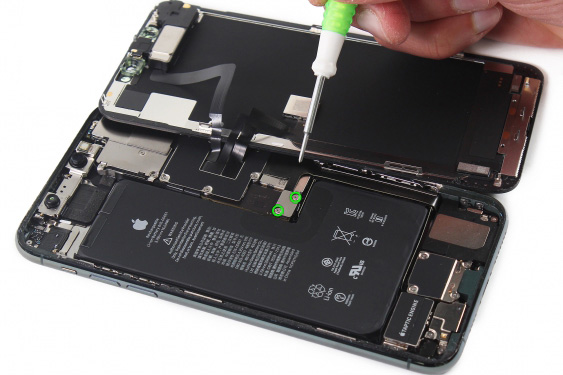

با استفاده از پیچ گوشتی مناسب دو پیچ کوچکی که براکت کانکتور باتری آیفون را محکم کردهاند باز کنید.
-
به آرامی براکت روی کانکتور باتری گوشی iPhone 11 Pro Max را از روی کانکتورش جدا کنید.
-
نوک قاب باز کن یا اسپاتول را به زیر کانکتور باتری فرو برده و خیلی آرام آن را به سمت بالا هول دهید تا از روی سوکتش آزاد شود.
-
نکته: در حین باز و بسته کردن پیچ های نگهدارنده براکت های گوشی آیفون به هیچ عنوان فشار و نیروی زیادی به آن ها منتقل نکنید چون این نیرو میتواند مستقیما به کانکتور منتقل شده و منجر به آسیب دیدن آن شود.
مرحله 7: جدا کردن براکت کانکتور ال سی دی
-

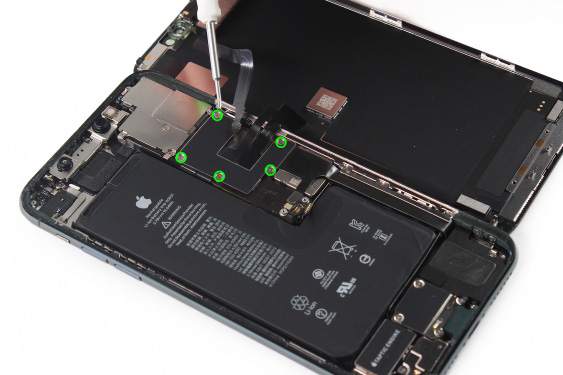

پنج پیچی که در عکس اول نشان داده شدهاند را با پیچ گوشتی مناسب از روی برد گوشی باز کنید. این پنج پیچ براکت کانکتور تاچ و ال سی دی گوشی آیفون 11 Pro Max را روی جایگاهش نگه میدارند.
-
به آرامی براکت کانکتور LCD گوشی را از روی برد دستگاه جدا نمایید.
مرحله 8: آزاد کردن کانکتور ال سی دی گوشی iPhone 11 Pro Max
-

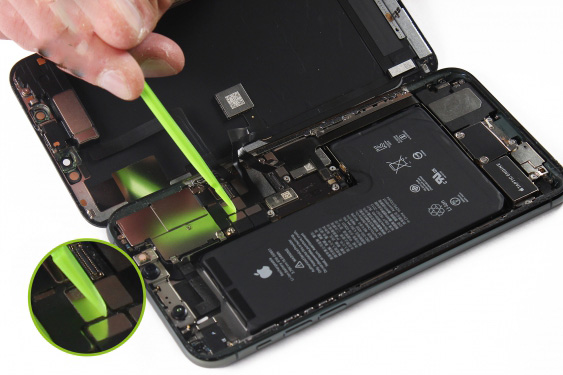

با نوک اسپاتول یا قاب باز کن دو کانکتور اصلی (کانکتور ال سی دی و سنسور های جلو) که زیر براکت ال سی دی گوشی مخفی شده بودند و در عکس های ضمیمه شده مشخص هستند را از روس سوکتشان آزاد کنید.
مرحله 9: جداسازی کامل قاب پشت و پنل ال سی دی
-
به آرامی و درست مثل عکس ضمیمه شده، کانکتور تاچ یا دیجیتایزر گوشی آیفون را هم از روی سوکتش آزاد کنید.
-
حالا میتوانید پنل جلوی آیفون را به طور کامل از قاب پشت آن جدا نمایید. قاب پشت دستگاه را در گوشه امنی قرار دهید که آسیبی به آن وارد نشود و پروسه تعویض ال سی دی گوشی iPhone 11 Pro Max را روی پنل جلوی آن دنبال نمایید.
-
توضیحات: طبیعتا با توجه به اینکه برای باز کردن قاب آیفون لاستیک های آب بندی لبه های آن را متلاشی کردهاید، بعد از تعویض ال سی دی گوشی خاصیت ضد آب دستگاه از بین میرود. اگر میخواهید خاصیت ضد آب گوشی حفظ شود میتوانید در همین مرحله لاستیک های آب بندی جدیدی را بر روی لبه های قاب پشت و پنل جلوی آیفون نصب نمایید. برخی از ال سی دی های جدیدی که برای آیفون ها ارائه میشوند خود به خود از این لاستیک های آب بندی هم بهرهمند هستند.
مرحله 10: باز کردن پیچ های لبه فوقانی
-

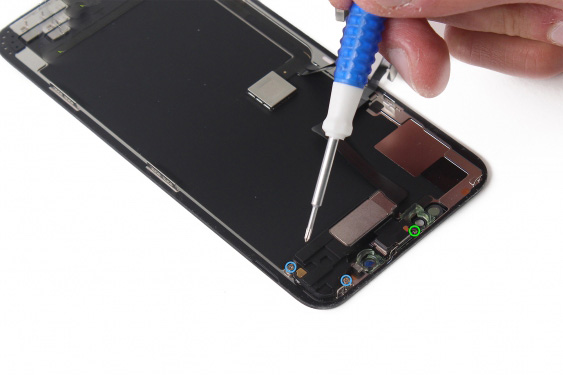

دو پیچ فیلیپس و همچنین تک پیچ سه سویی که در لبه فوقانی پنل ال سی دی گوشی آیفون نصب هستند و در عکس با رنگ های سبز و آبی نمایش داده شدهاند را با احتیاط باز کنید. این پیچ های نگهدارنده اسپیکر مکالمه، مجموعه سنسور های جلو و فیس آیدی (Face ID) گوشی آیفون 11 پرو مکس محسوب میشوند.
مرحله 11: جداسازی اسپیکر مکالمه و متعلقات آن
-

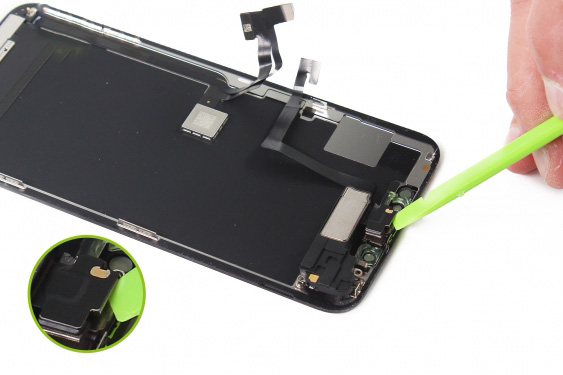

به آرامی نوک یک اسپاتول را از لبه فوقانی قاب پشت آیفون به زیر مجموعه اسپیکر و سنسور های جلوی گوشی فرو ببرید.
-
اسپیکر مکالمه گوشی را درست مثل عکس دوم با اسپاتول به طور 180 درجه بچرخانید و آن را روی شیلد محافظ ال سی دی نگه دارید.
-
به آرامی گیره و کلیپسی که منجر به کیپ شدن کابل اسپیکر مکالمه و متعلقات فیس ایدی بر روی پنل ال سی دی شده را از لبه فوقانی آن آزاد کنید.
-

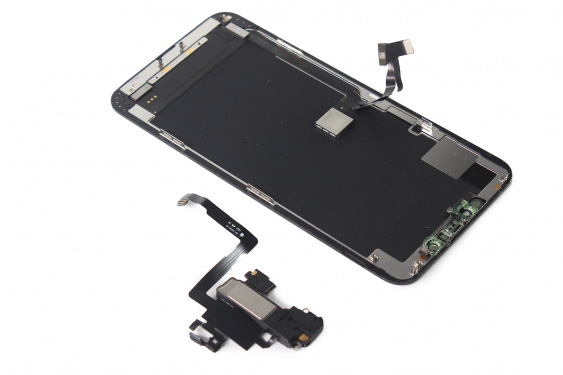

مجموعه اسپیکر مکالمه و سنسور های جلوی گوشی آیفون را به طور کامل از لبه فوقانی پنل جلوی آیفون جدا نمایید و پروسه تعویض ال سی دی گوشی آیفون 11 پرو مکس را روی مابقی قاب دستگاه دنبال کنید.
-
نکته: از آنجایی که باید مجموعه اسپیکر مکالمه، سنسور های جلو و متعلقات فیس آیدی گوشی آیفون به طور کامل به پنل ال سی دی جدید منتقل شوند، خیلی با دقت جداسازی این قطعات از پنل قدیمی را انجام دهید. به خاطر داشته باشد اگر متعلقات فیس آیدی گوشی آیفون آسیب ببیند، حتی با تعویض آن هم نمیتوانید به خوبی از فیس ایدی استفاده کنید.
مرحله 12: تعویض ال سی دی گوشی iPhone 11 Pro Max
-
میتوانید تعویض ال سی دی گوشی iPhone 11 Pro Max را انجام دهید.
به منظور بستن گوشی باید تمام مراحلی که در این مقاله دیاگ همراه شرح دادیم را به ترتیب از انتها به ابتدا انجام دهید.
